Besiktningsrapport

9.4

Installation genom

Takkraft

Datum

2 december 2025

Ort

Åkersberga, Stockholms län

Varning för likspänning

Takgenomföring

95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemMAFI: Roof Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

1/44

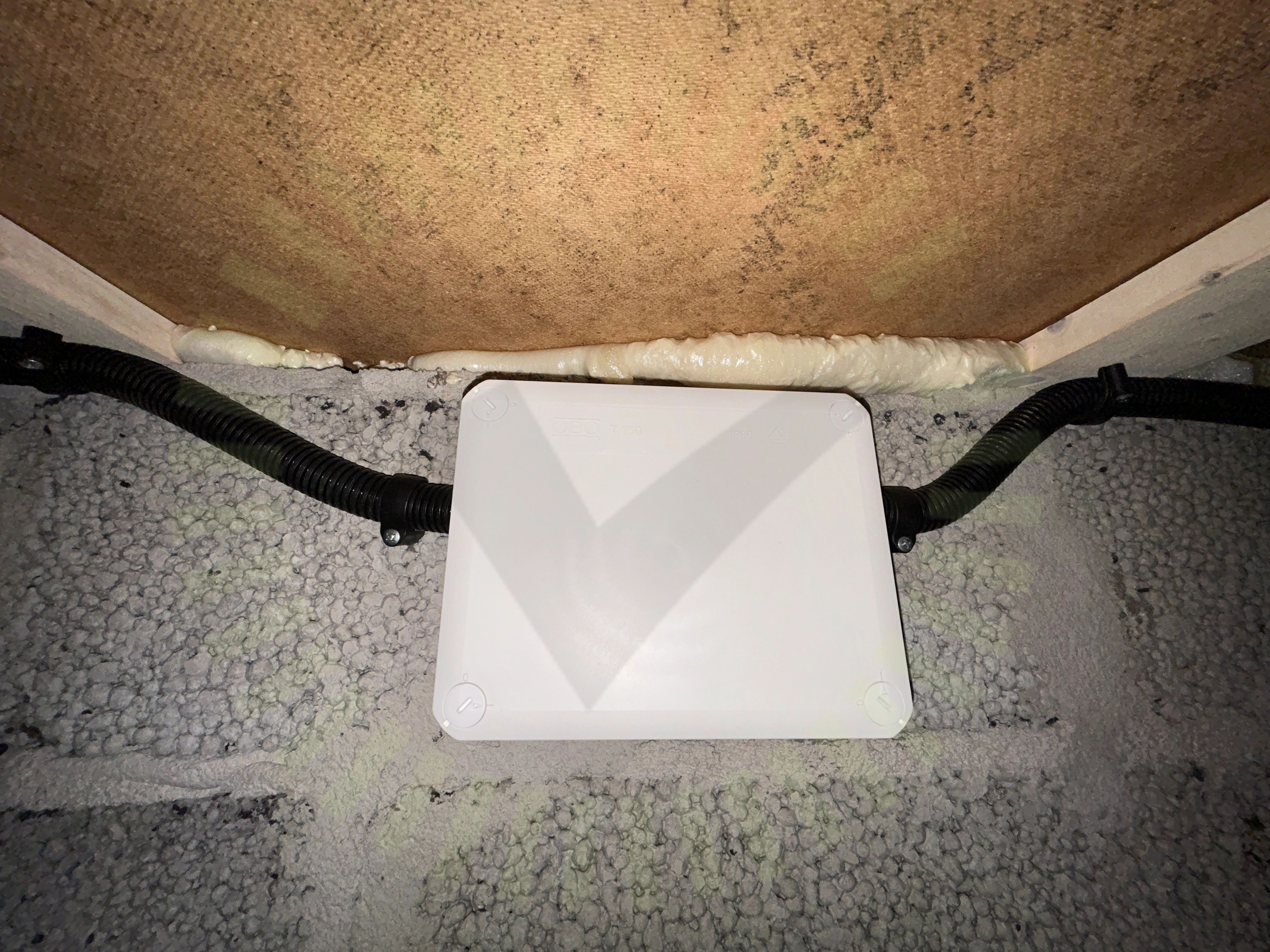

2.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på kopplingslåda.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

42/44

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Genomföringar

Smartmätare

Godkända kontrollpunkter

1/6

Fastsäkring av produkt

Ej tillgängligt vid besiktning

5/6

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterKontaktdon

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

4/20

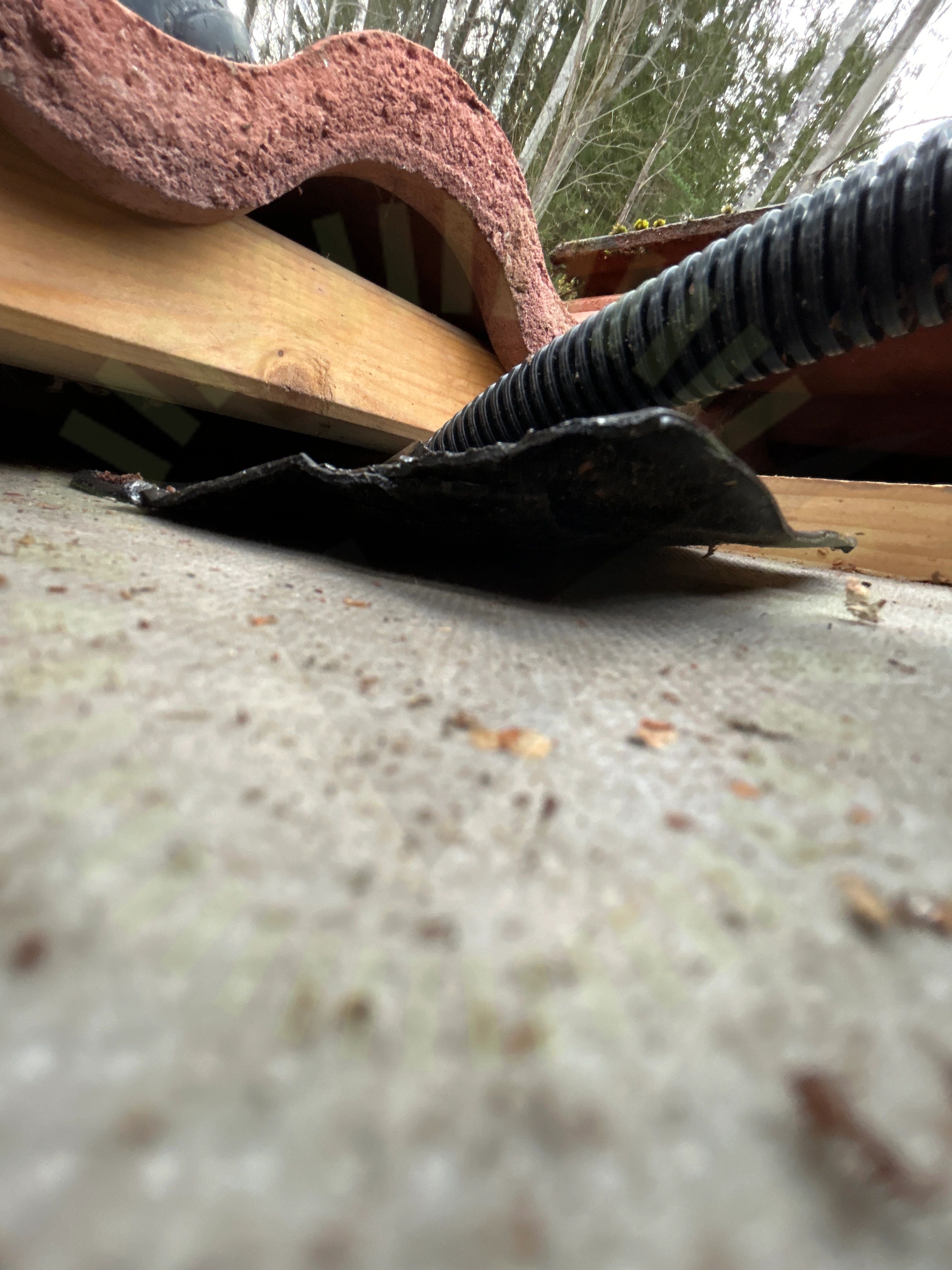

6.1 Takgenomföring

Inte godkänd

Takgenomföring är inte tillförlitligt tätad. Produkten som har använts fäster inte på underlaget.

6.2 Takkrokarnas CC

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

6.3 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera skenornas överhäng är inte tillgängligt.

MAFI Solar Montagehandbok 2025 Rev J, sid 4

6.4 Snö- och Vindlastberäkning

Inte godkänd

Korrekt lastberäkning saknas vid besiktning. Överlämnad lastberäkning avser installation med annat montagesystem.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt materialÄndklämmor
