Besiktningsrapport
8.9
Installation genom
Raymond
Datum
2 oktober 2025
Ort
Gävle, Gävleborgs län
Skadat kablage
Varning för likspänning
Genomföringar
+ 3
87% godkända
13% ej godkända
Om installationen
Växelriktare
Solis: S6-EH3P(5-10)K-H-EU
Batteri
Raymond Solid State
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Anmärkningar
2/4

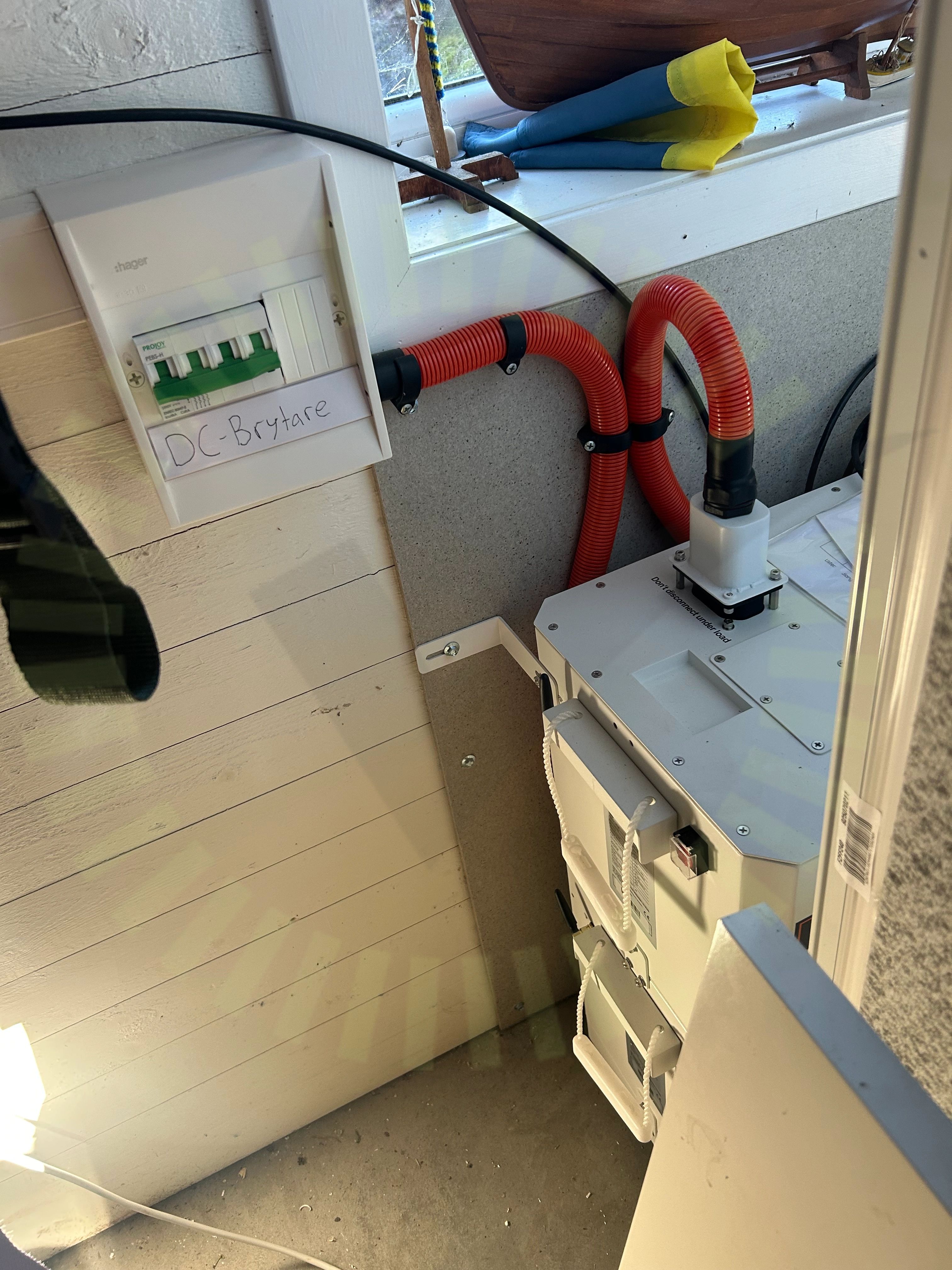

2.1 Missvisande varselmärkning
Inte godkänd
Märkning är missvisande. För att uppfylla krav som DC-brytare ska man kunna låsa brytaren i avstängt läge. Detta är en säkring.

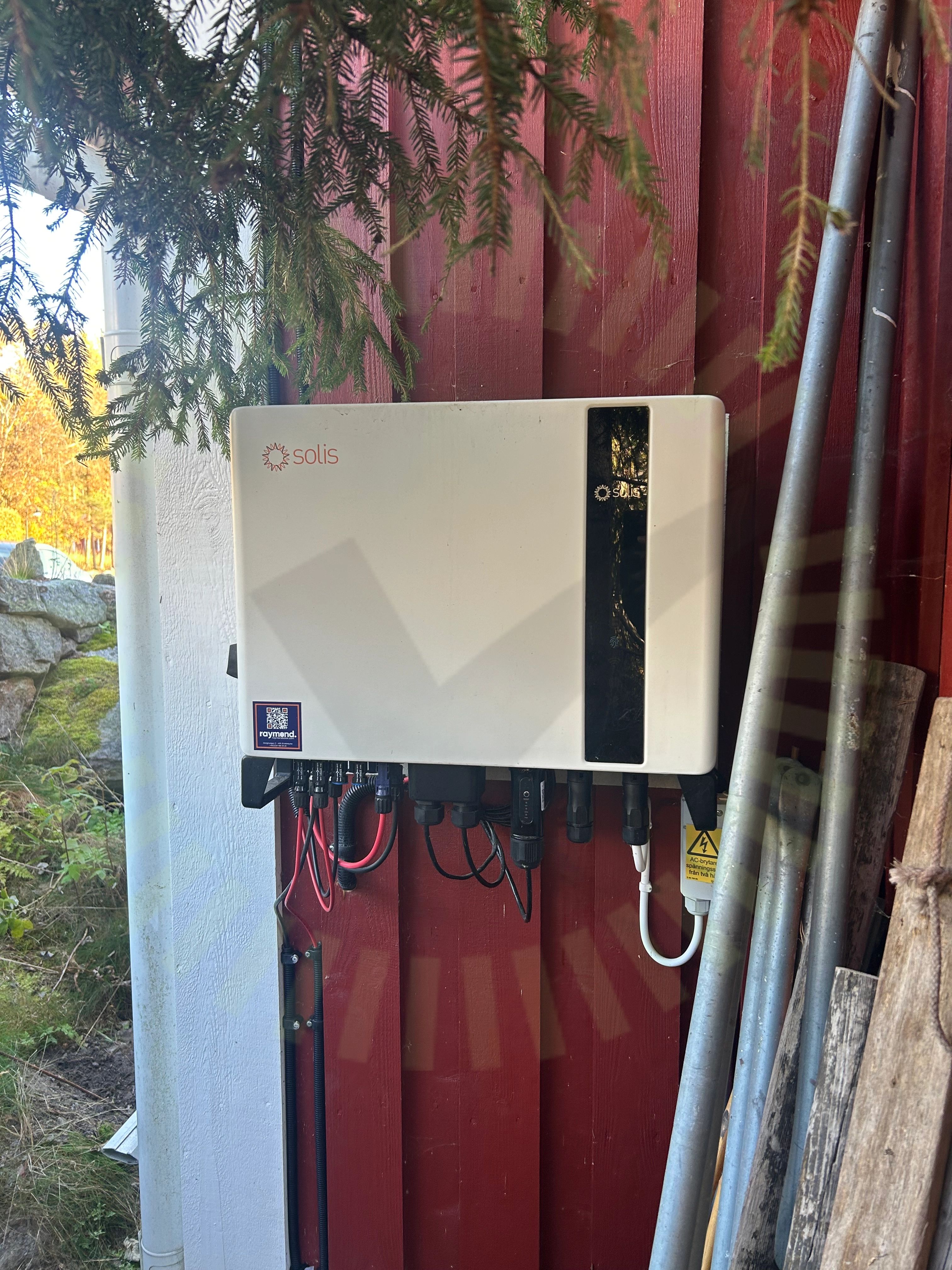

2.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4
Informering av solceller
Varning för backspänning
Växelriktare
Anmärkningar
5/35

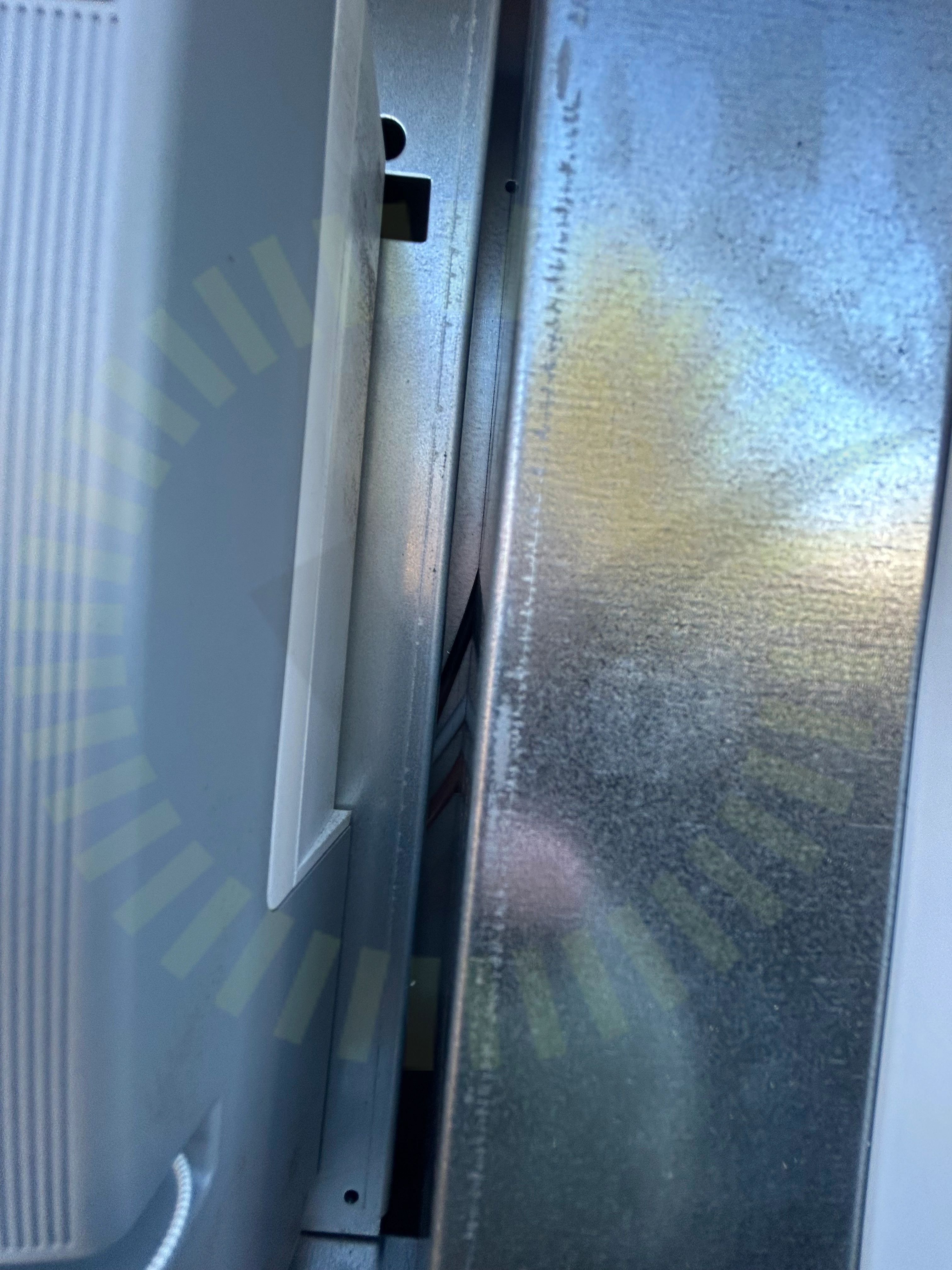

3.1 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

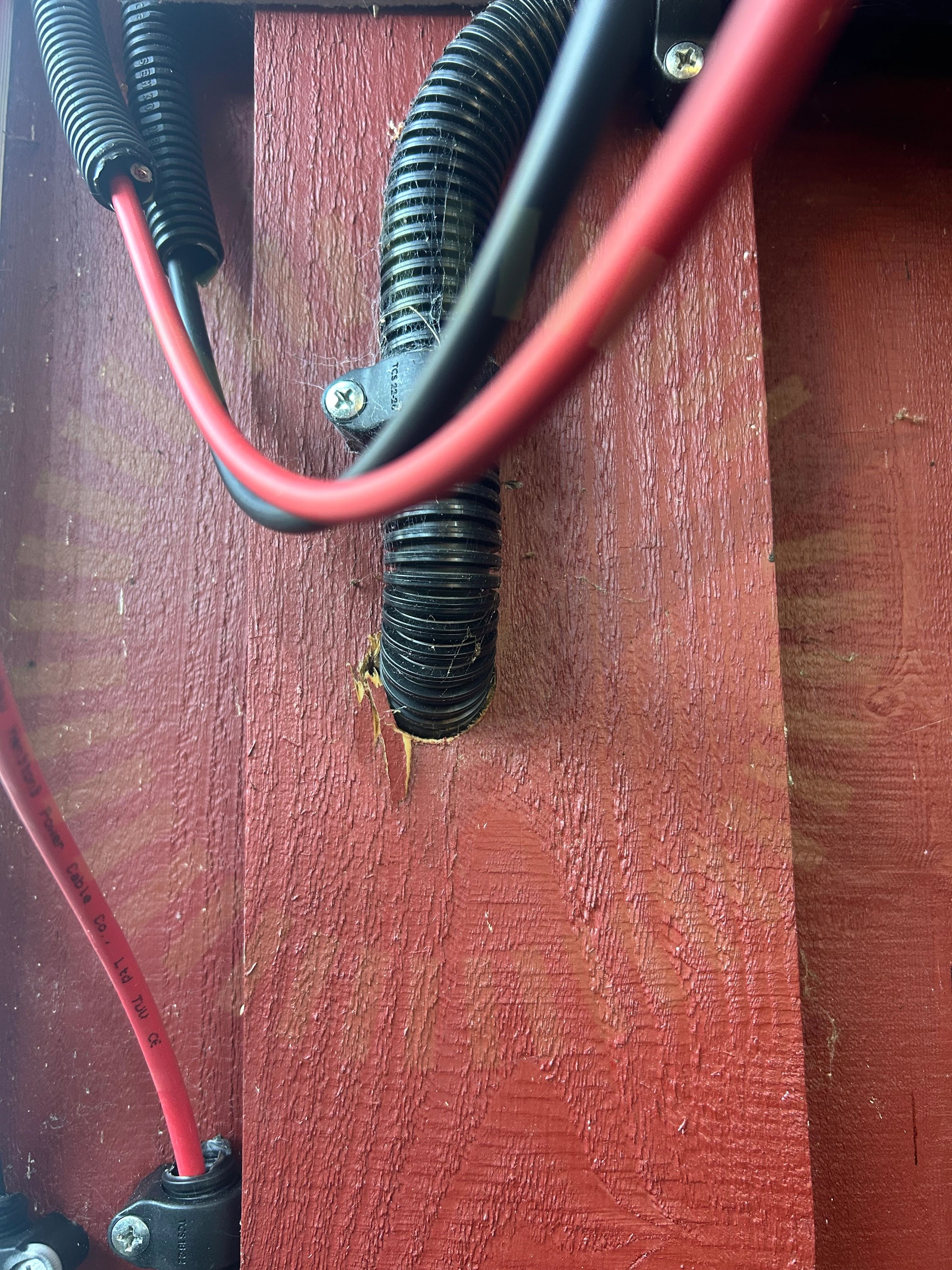

3.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)

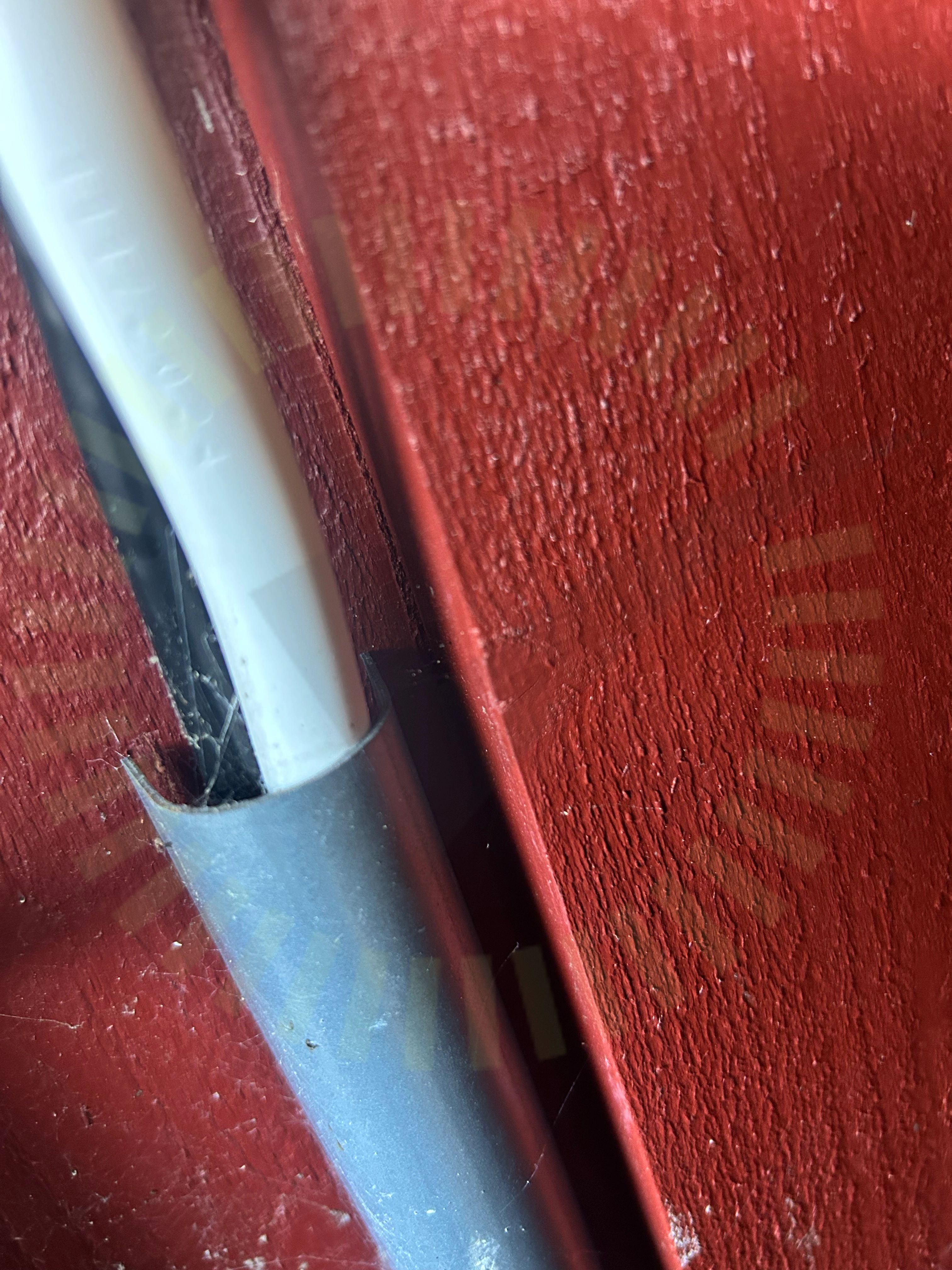

3.3 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.

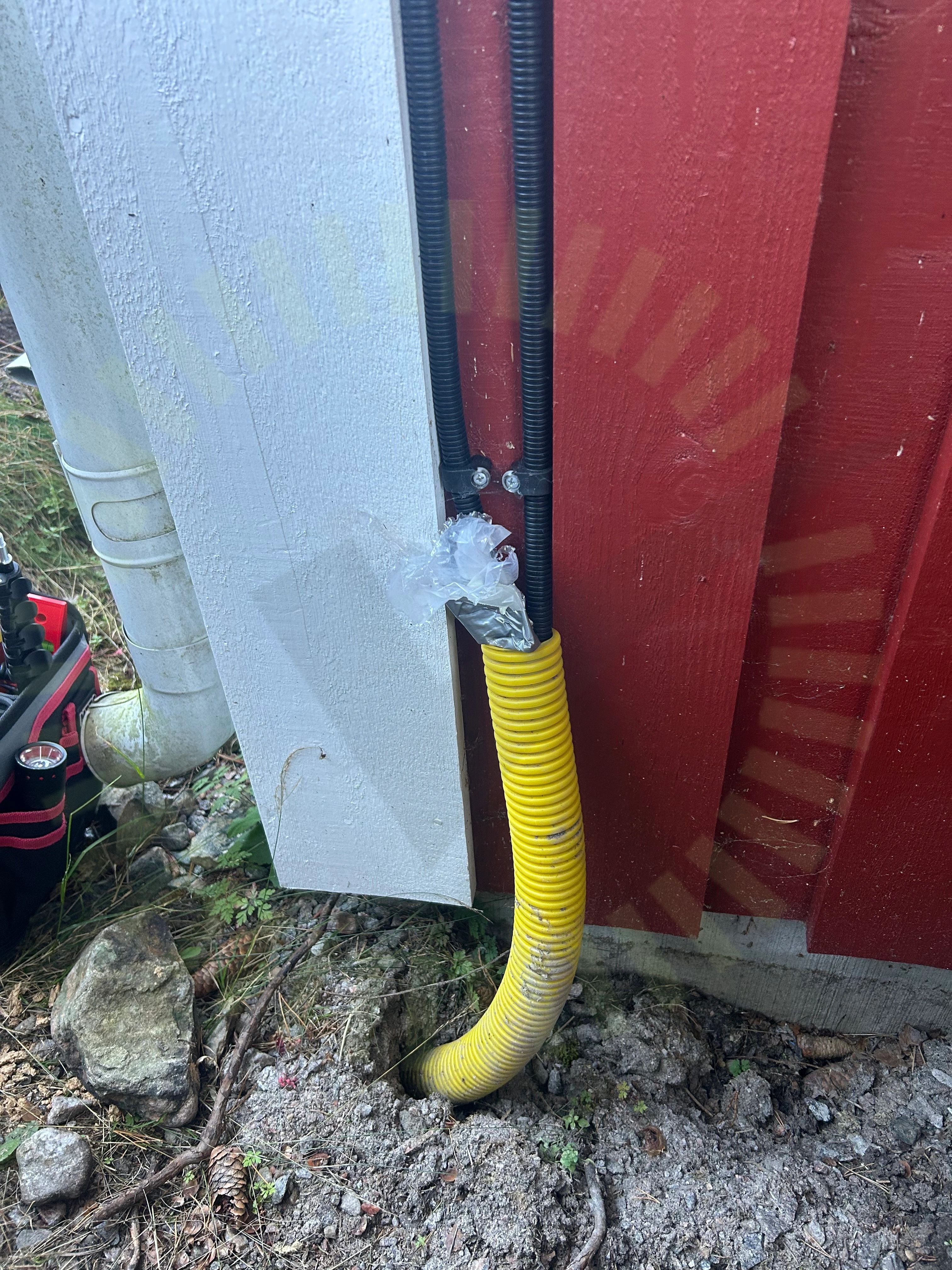

3.4 Väderbeständigt material
Inte godkänd
Gul markslang skall förläggas under mark och kommer med tiden att vittra sönder.
3.5 Skadat kablage
Inte godkänd
Neutralkabel är fastklämd bakom kapsling.
Godkända kontrollpunkter
30/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Växelriktarens IP klassning
