Institutet för Solenergikvalitet

Besiktningsrapport

6.9
x

Installation genom

Cell Solar Nordic

Datum

23 februari 2024

Ort

Degeberga, Skåne län
AC kablage förläggning
Stress på kontakter
Dragavlastade
80% godkända20% ej godkända

Om installationen

PanelerSunTech: STPXXXS - 20/Wfhb
OptimerareSolarEdge: P300-P505
MontagesystemK2: Single Rail HangerBolt CR
VäxelriktareSolarEdge: SE12.5K-SE20K
Cell Solar Nordic

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, K2: Single Rail HangerBolt CR

Anmärkningar

8/23

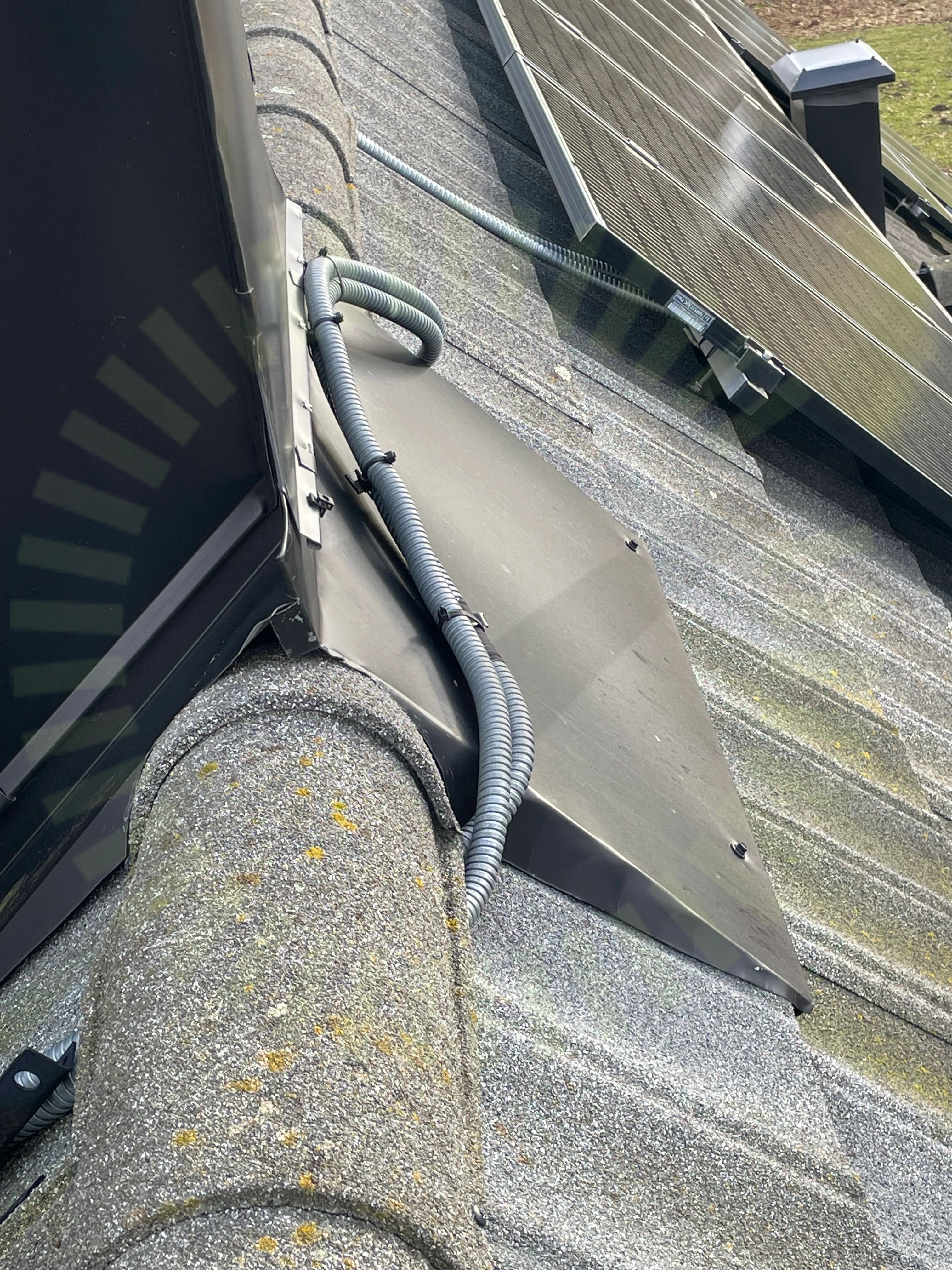

Kabeldragning mellan takytor

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält och växelriktare är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

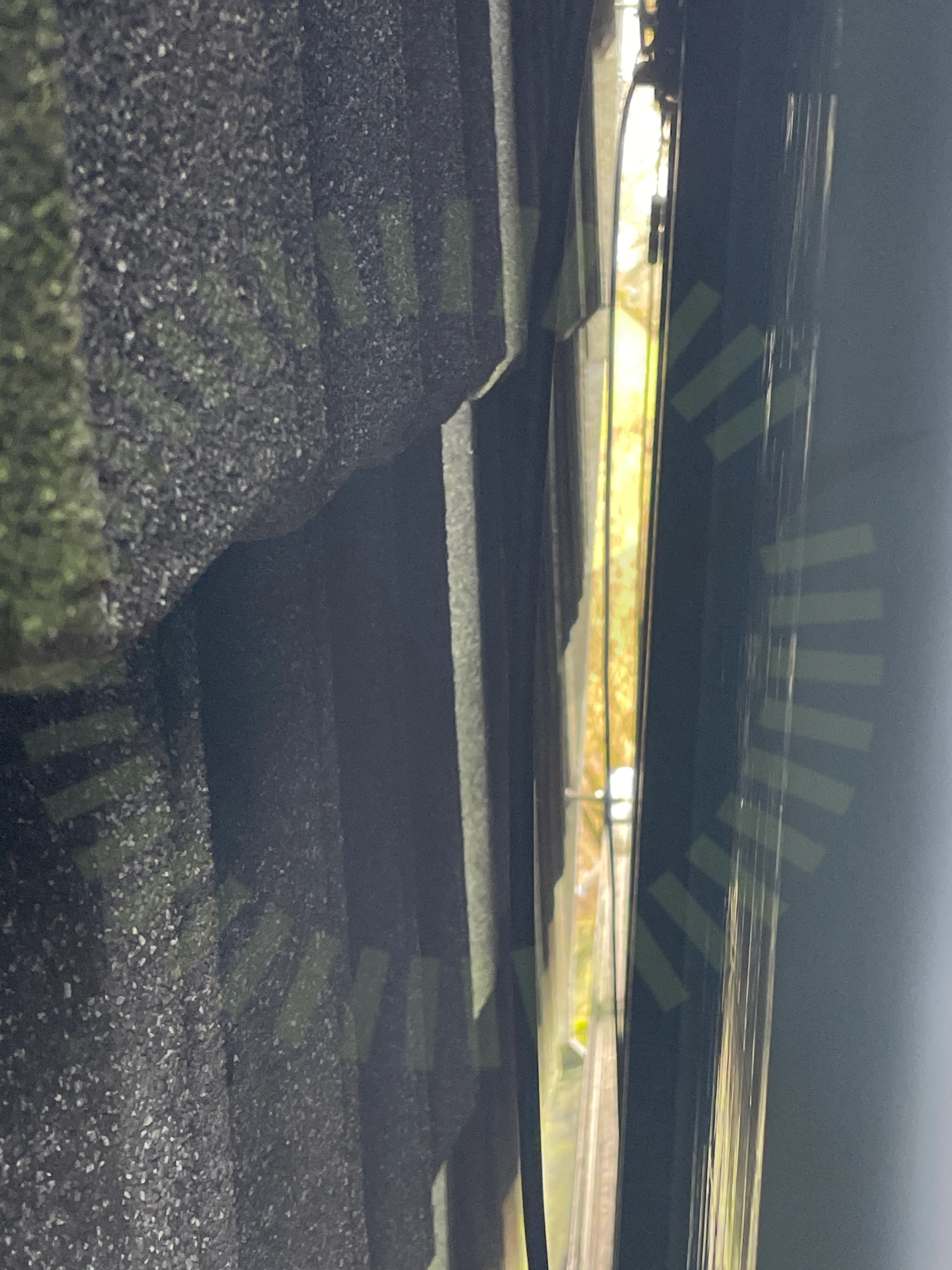

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

2.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

2.4 Skenors avstånd till varandra korslager

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.6 Stockskruv infästning CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

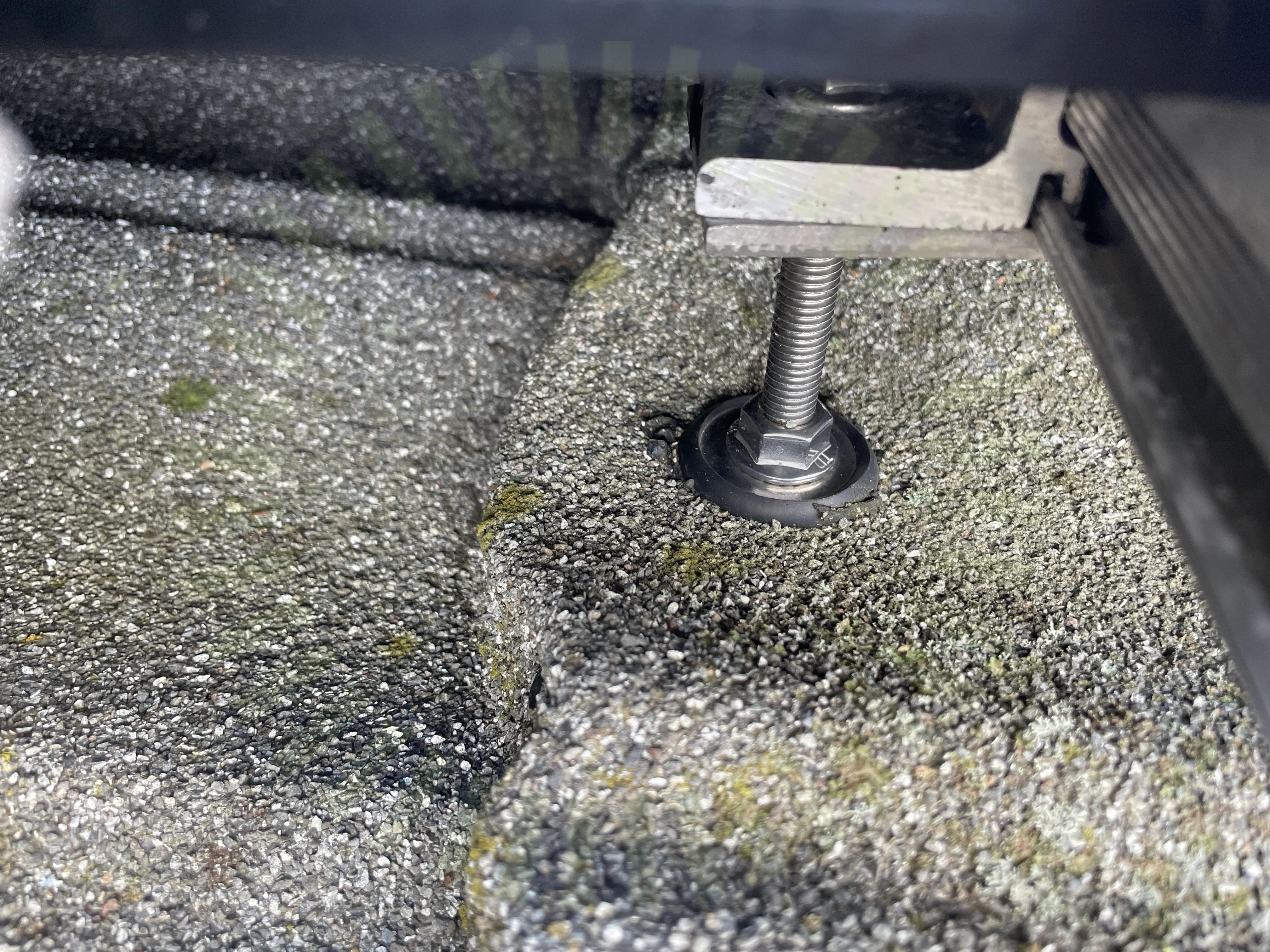

Tätning

2.7 Tätning

Inte godkänd

EPDM tätning deformerad på grund av för hårt åtspänd mutter.

HangerBolt CR assembly-en, Sida 9
Väderbeständigt material

2.8 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

15/23
DC kabel förläggningFrämmande materialFörborrning takFörborrning takstolFöremål mellan skena och panelramInfästning StockskruvKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningÄndklämmor

Tak 1, SolarEdge: P300-P505

Anmärkningar

1/6

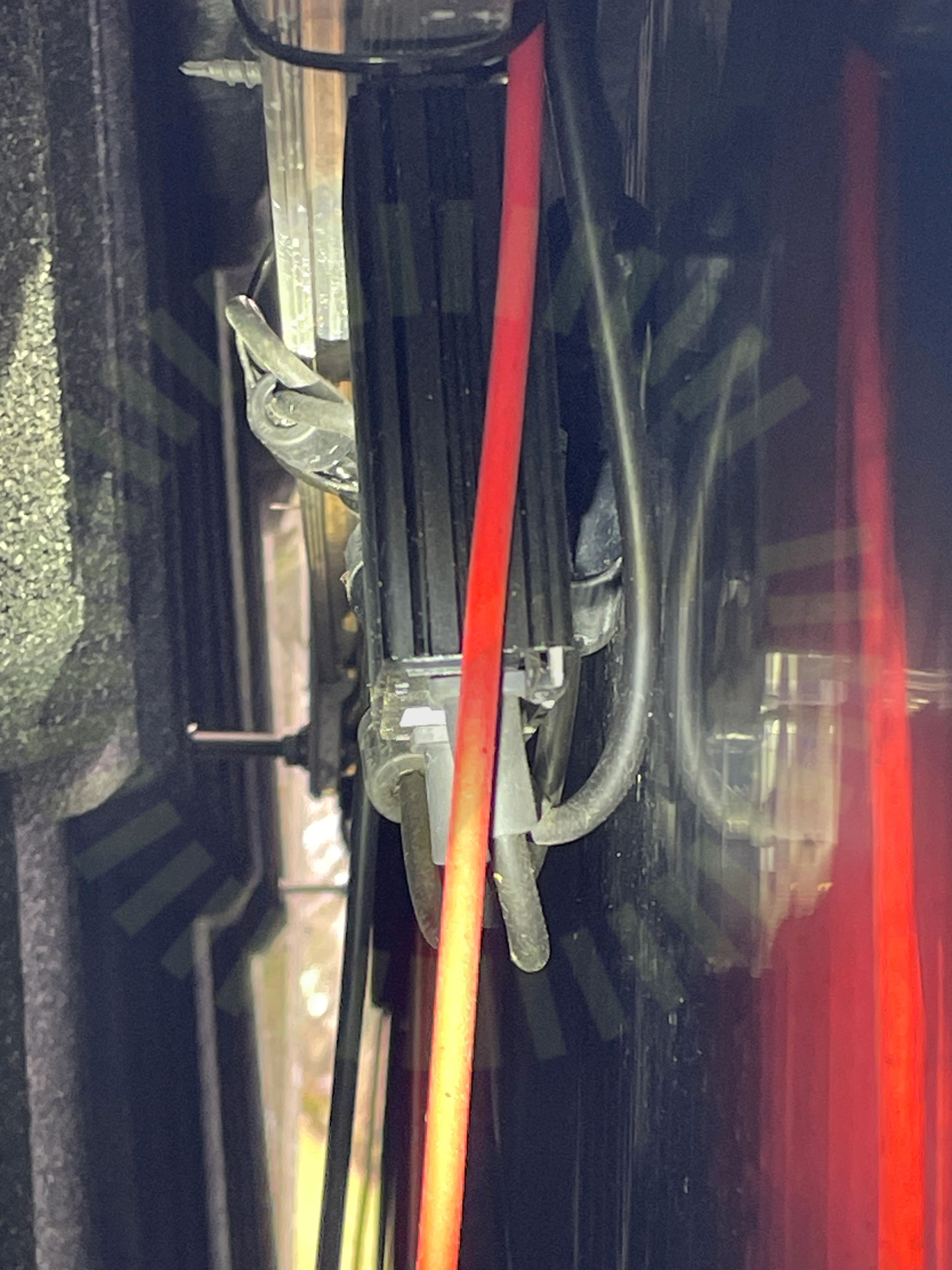

Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6
Fastsäkring av produktKompatibilitetKontakterPlaceringSkada

Tak 1, SunTech: STPXXXS - 20/Wfhb

Anmärkningar

4/17

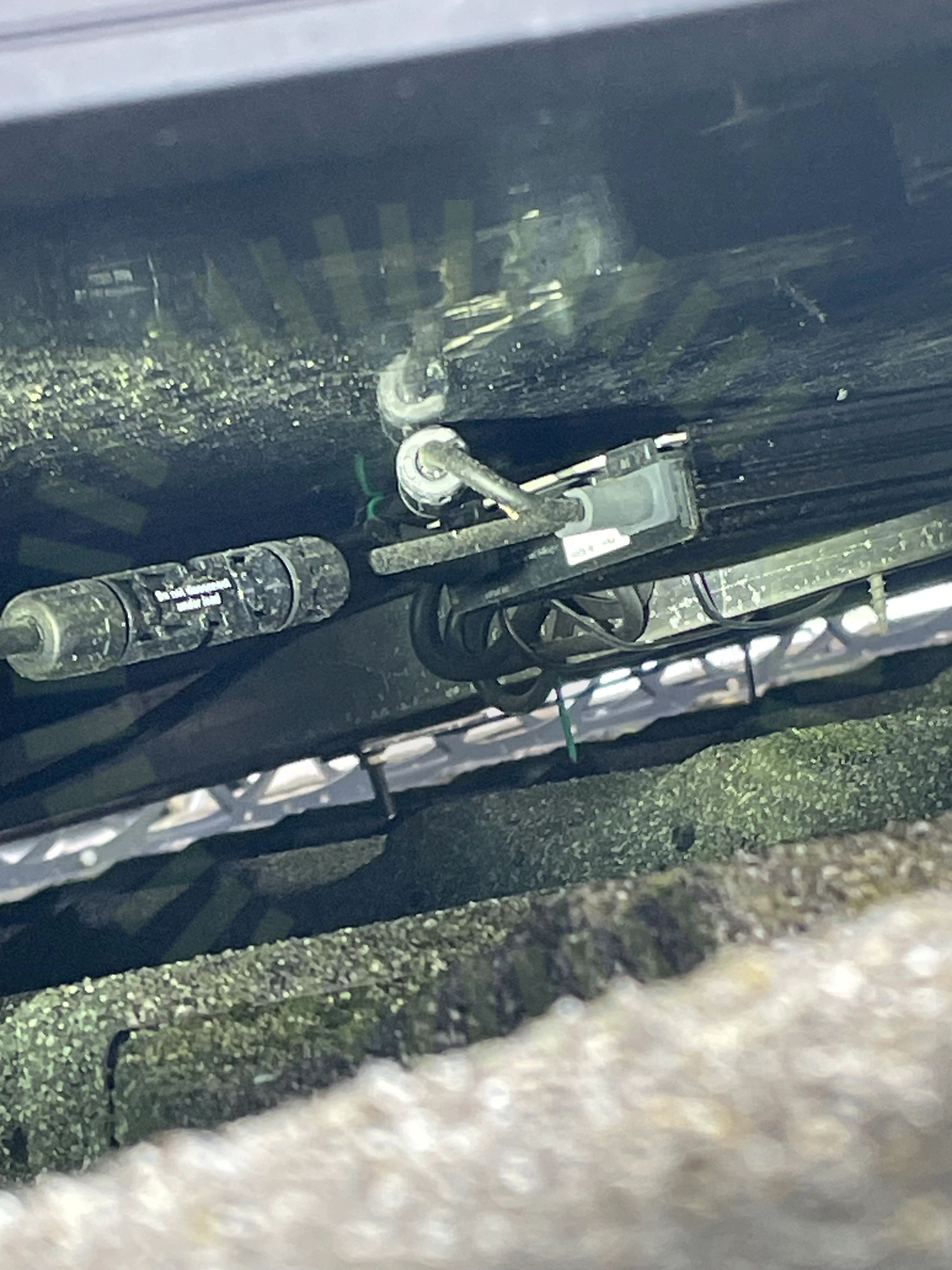

Föremål mot bakstycke

4.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan optimerare panelens undersida, vilket skadar panel över tid.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 4

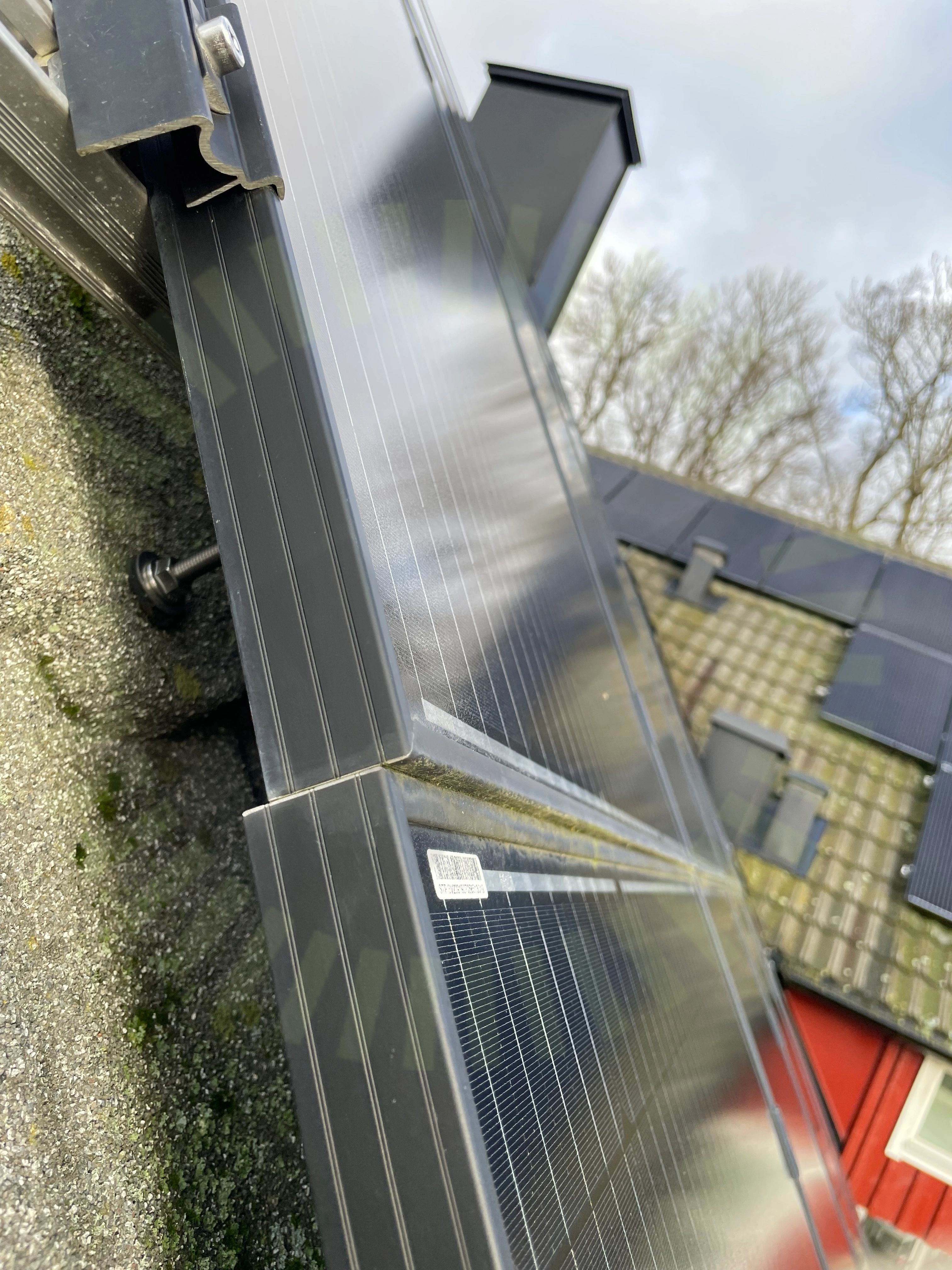

Panelramar separerade

4.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 4
Stress på kontakter

4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

4.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

13/17
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePunktbelastningSkador på panelSkuggaSpänningar i ram

Varselmärkning

Anmärkningar

1/4

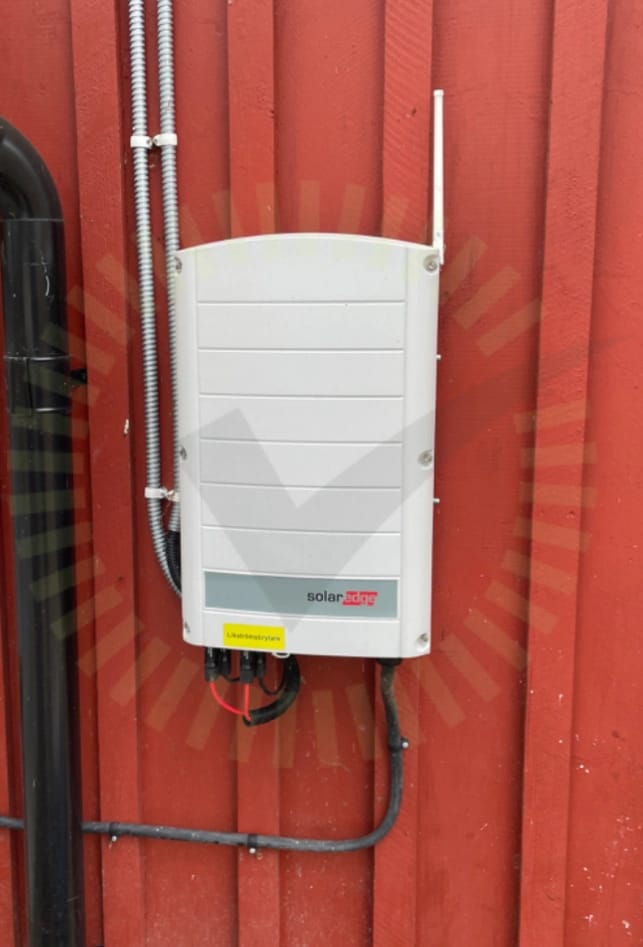

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/32
AC kablage förläggning

6.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

Väderbeständigt material

6.2 Väderbeständigt material

Inte godkänd

Dokument som intygar att använda klammer är väderbeständiga saknas.

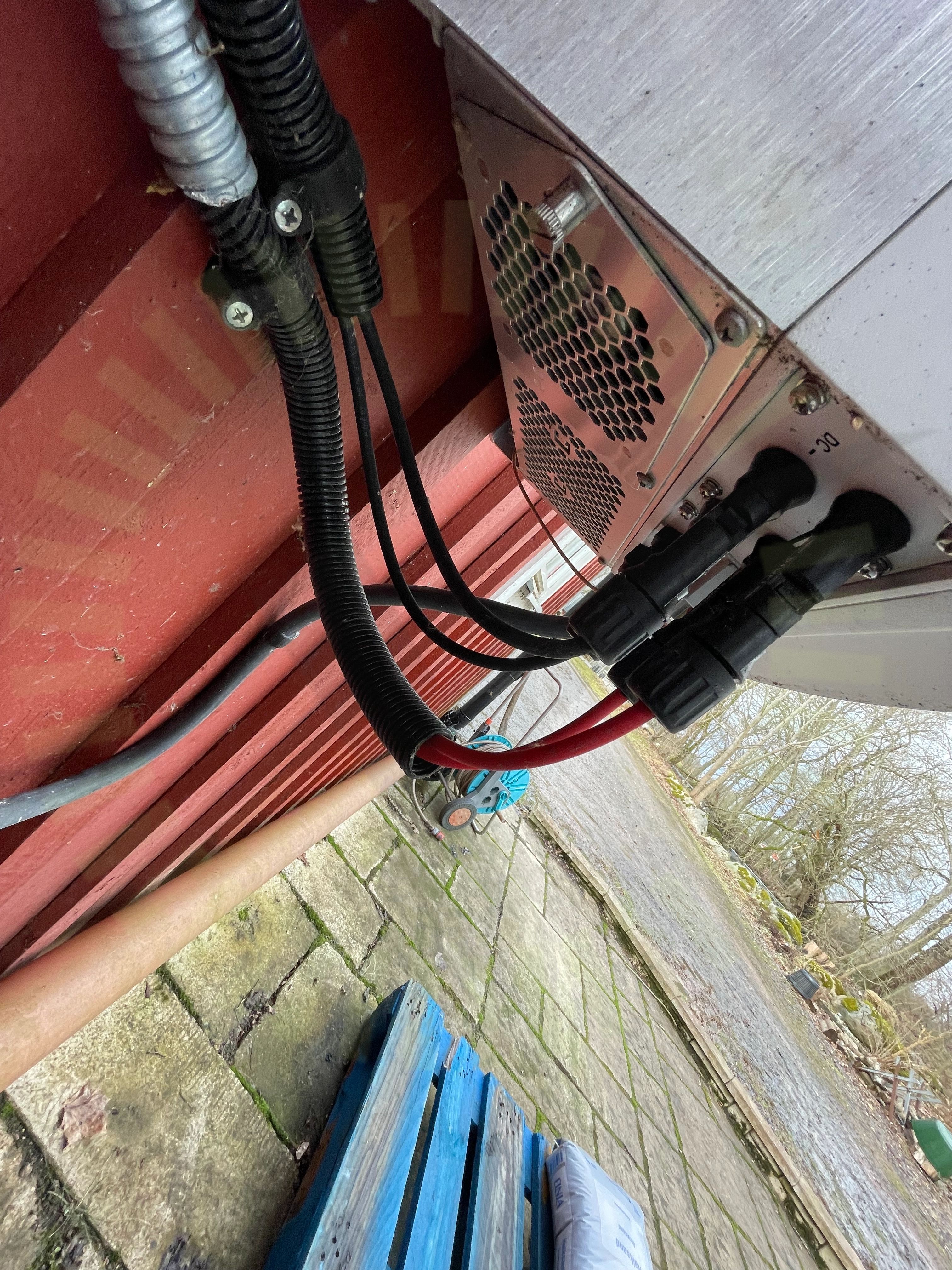

Stress på kontakter

6.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras nedåt.

Godkända kontrollpunkter

28/32
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/32
Strängdesign
