Besiktningsrapport
9.2
Installation genom
Boxcell AB
Datum
1 juli 2025
Ort
Öckerö, Västra Götalands län
Förbindelse av kontakter
Skenornas infästning
Kabeluppfästning
96% godkända
4% ej godkända
Om installationen
Paneler
Emrys Solar: ES(xxx)M54-NT2-BF
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
Emaldo: Power Core
Tillbehör
Säkerhetsbrytare DC Norwesco
Tillbehör
Undercentral
Tillbehör
Emaldo: Smartmätare
Installerad av Boxcell AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare DC
Godkända kontrollpunkter
7/7
Böjradie
Egenskaper
Förskruvningar
Identifiering
Infästning
Placering
Yttre påverkan
Tak 1, Emrys Solar: ES(xxx)M54-NT2-BF
Anmärkningar
1/17
4.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/17
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/25

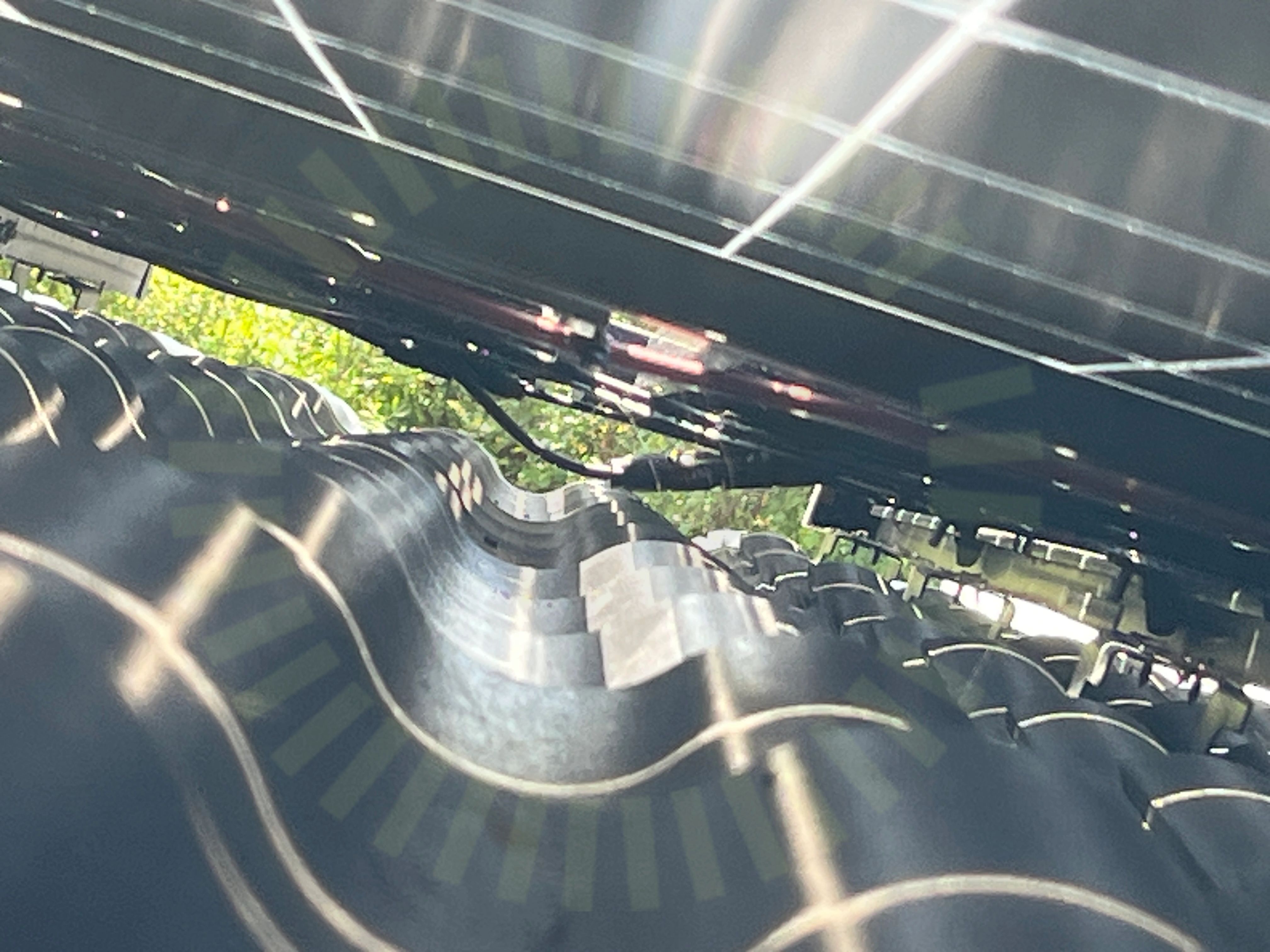

5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

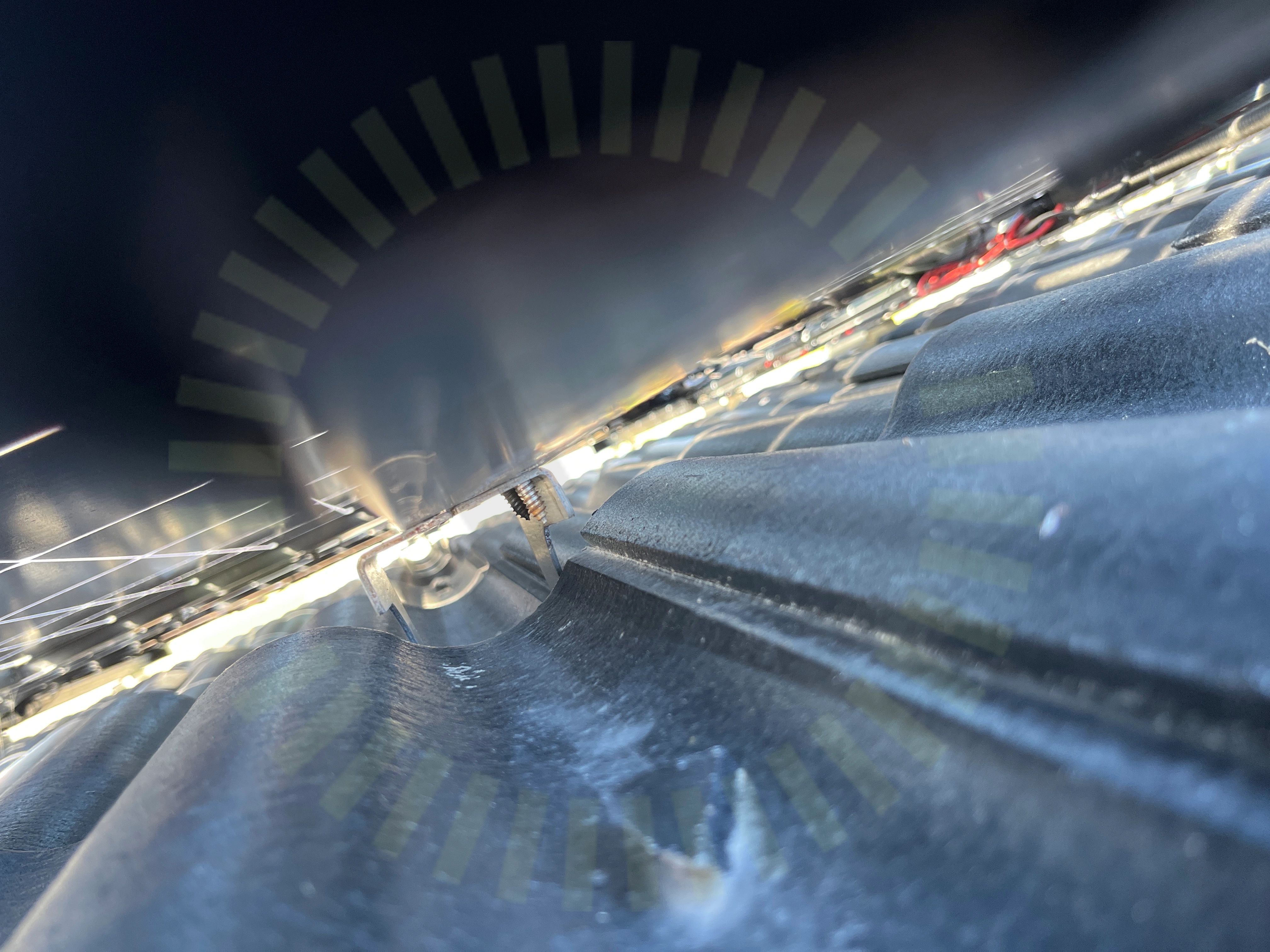

5.2 Skenornas infästning
Inte godkänd
Skruvarna är endast fästa på ena sidan av takkroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
22/25
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning korslager
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
24/24
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Växelriktare/Batteri
Anmärkningar
1/12
9.1 Strängdesign
Inte godkänd
Paneler i olika väderstreck är kopplade i samma sträng.
Emaldo Power Core Version 2.1 | 2024-01-23, Sida 22
Godkända kontrollpunkter
11/12
Avstånd närliggande objekt
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Jordfelsbrytare
Placering
Skador
Smartmätare
Tillgång till batteriet
Väderskydd
VäxelriktareVäxelriktare/Batteri
Godkända kontrollpunkter
1/1
Förskruvning
