Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

29 juni 2023

Ort

Växjö, Kronobergs län

Skenornas överhäng

Mittklämmor

Klämmornas placering

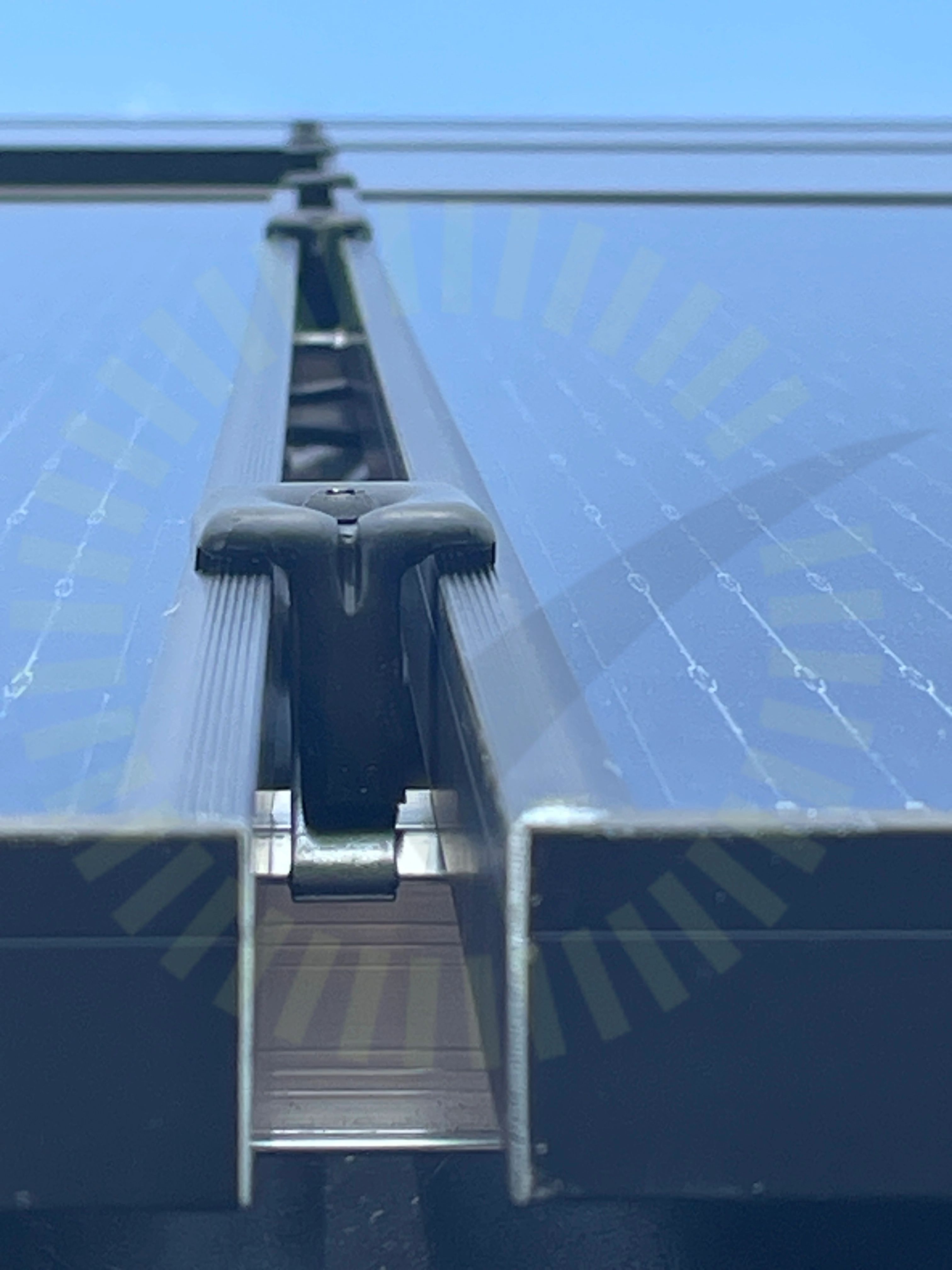

+ 9

82% godkända

18% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Inepro PRO380S

Tillbehör

Undercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (16)Tak 1, SolarEdge: S-Serie (5)Undercentral (9)Varselmärkning (5)Växelriktare (29)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/25

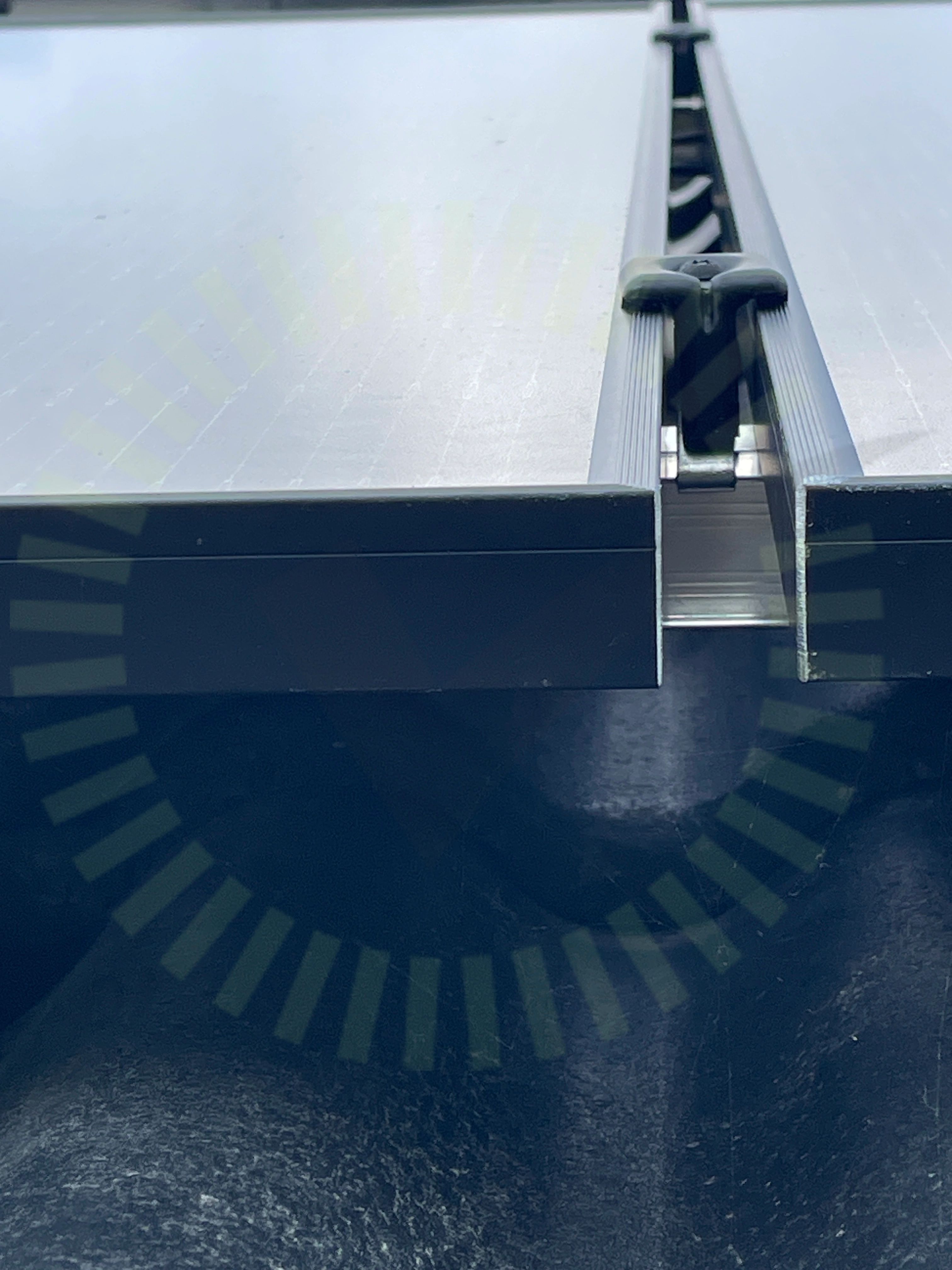

2.1 Mittklämmor

Inte godkänd

Mittfästen ska ligga dikt an mot panelen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13

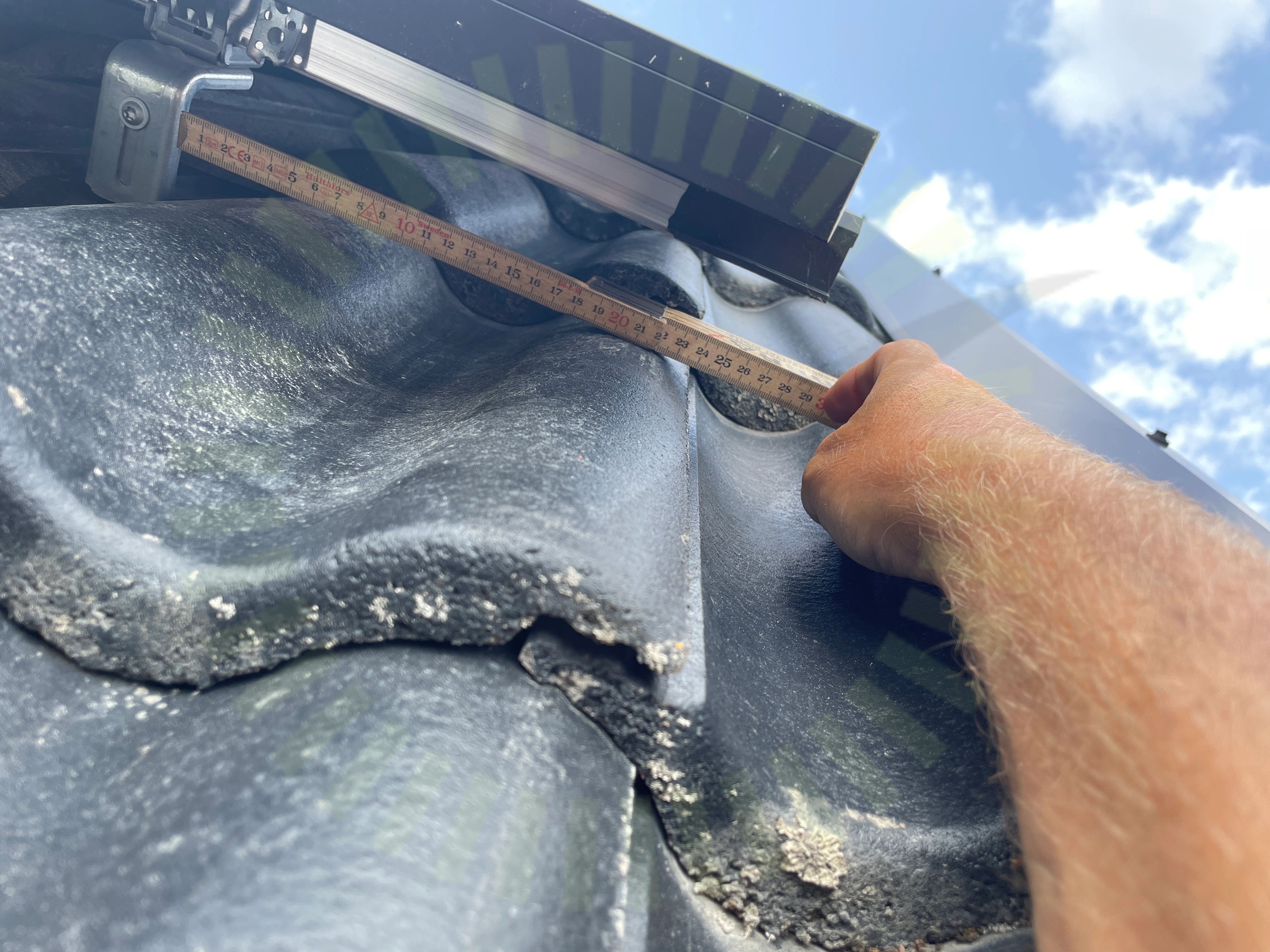

2.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

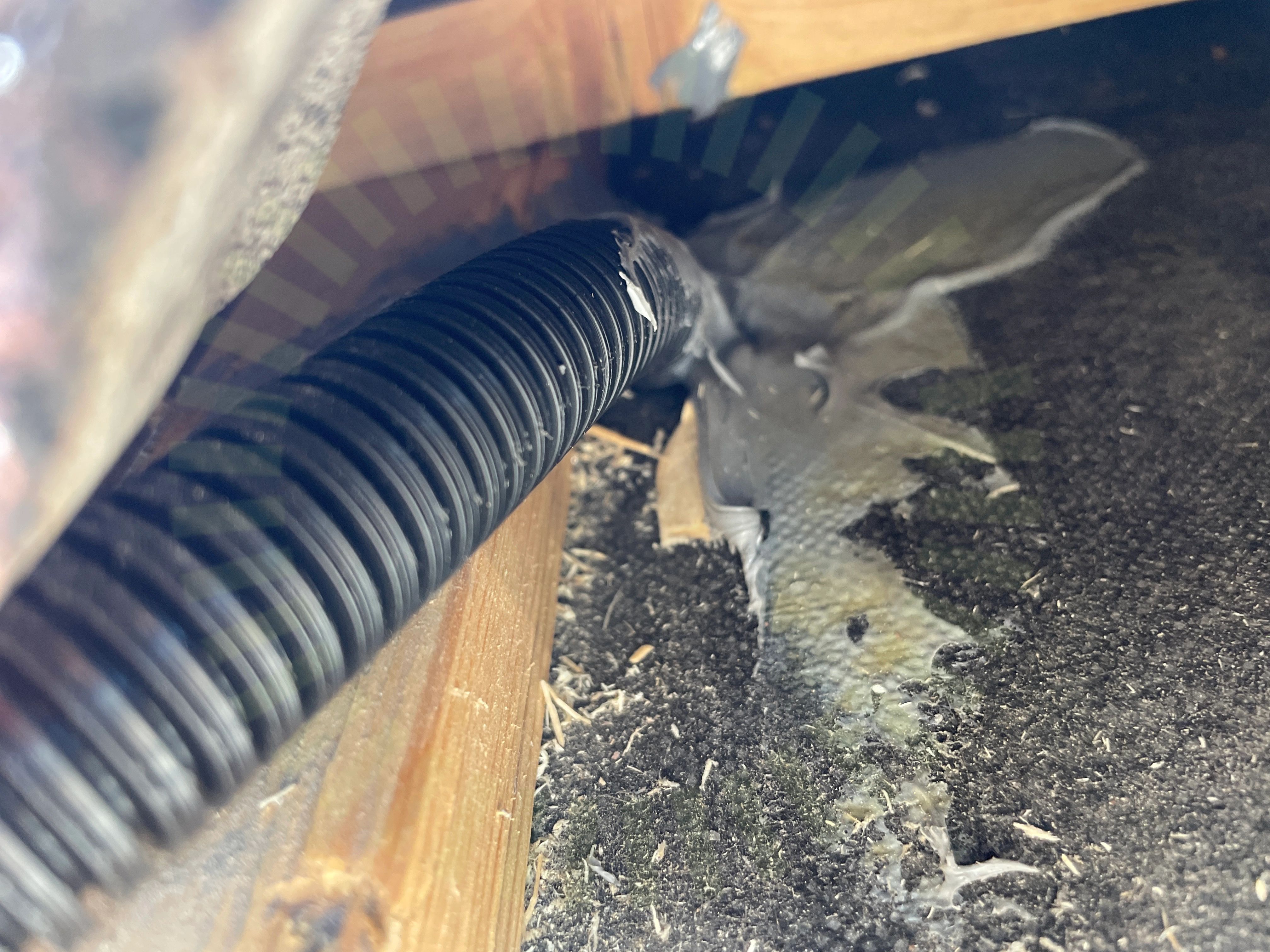

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

6/16

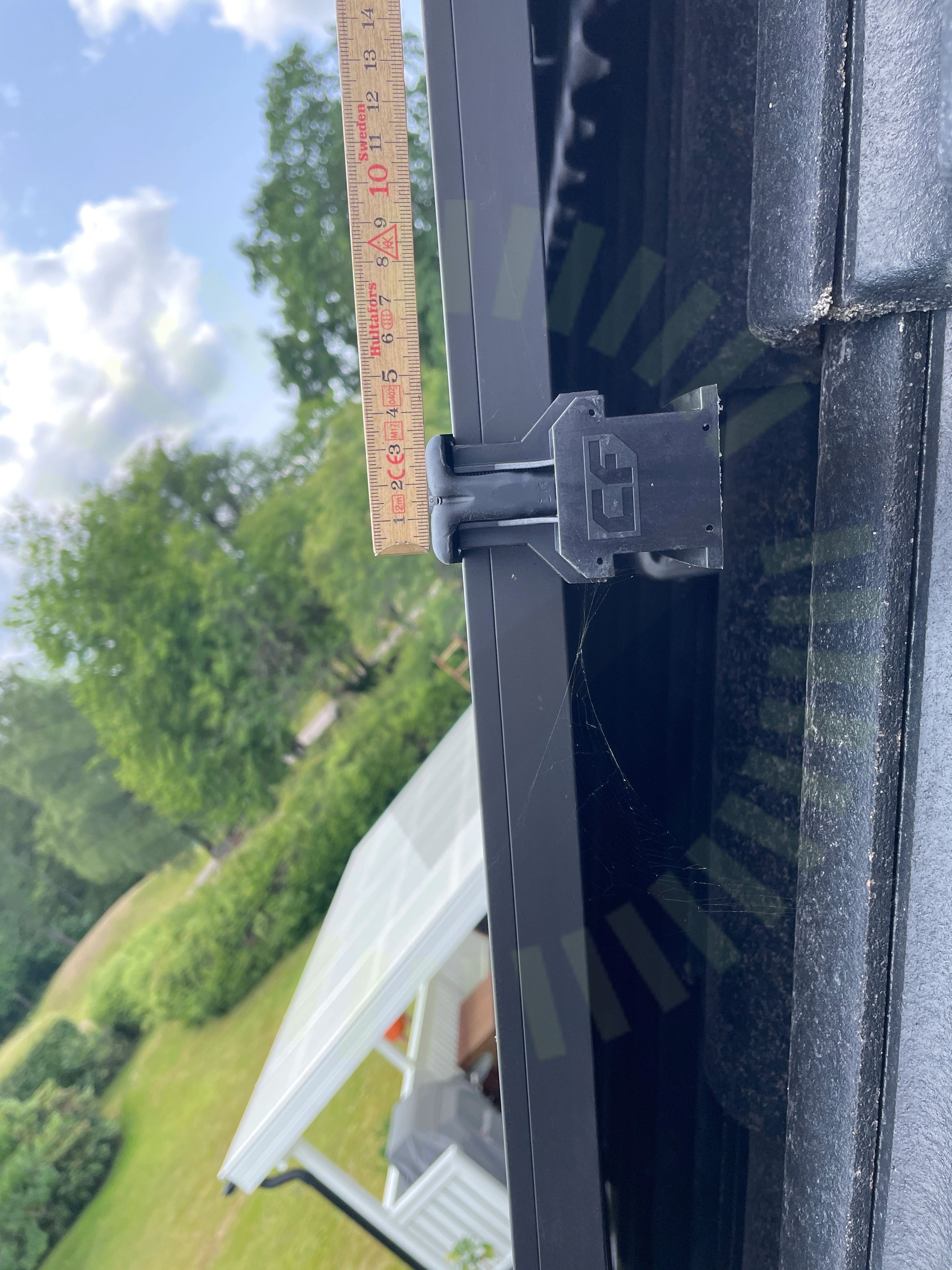

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Minsta bredd ska vara 50 mm

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

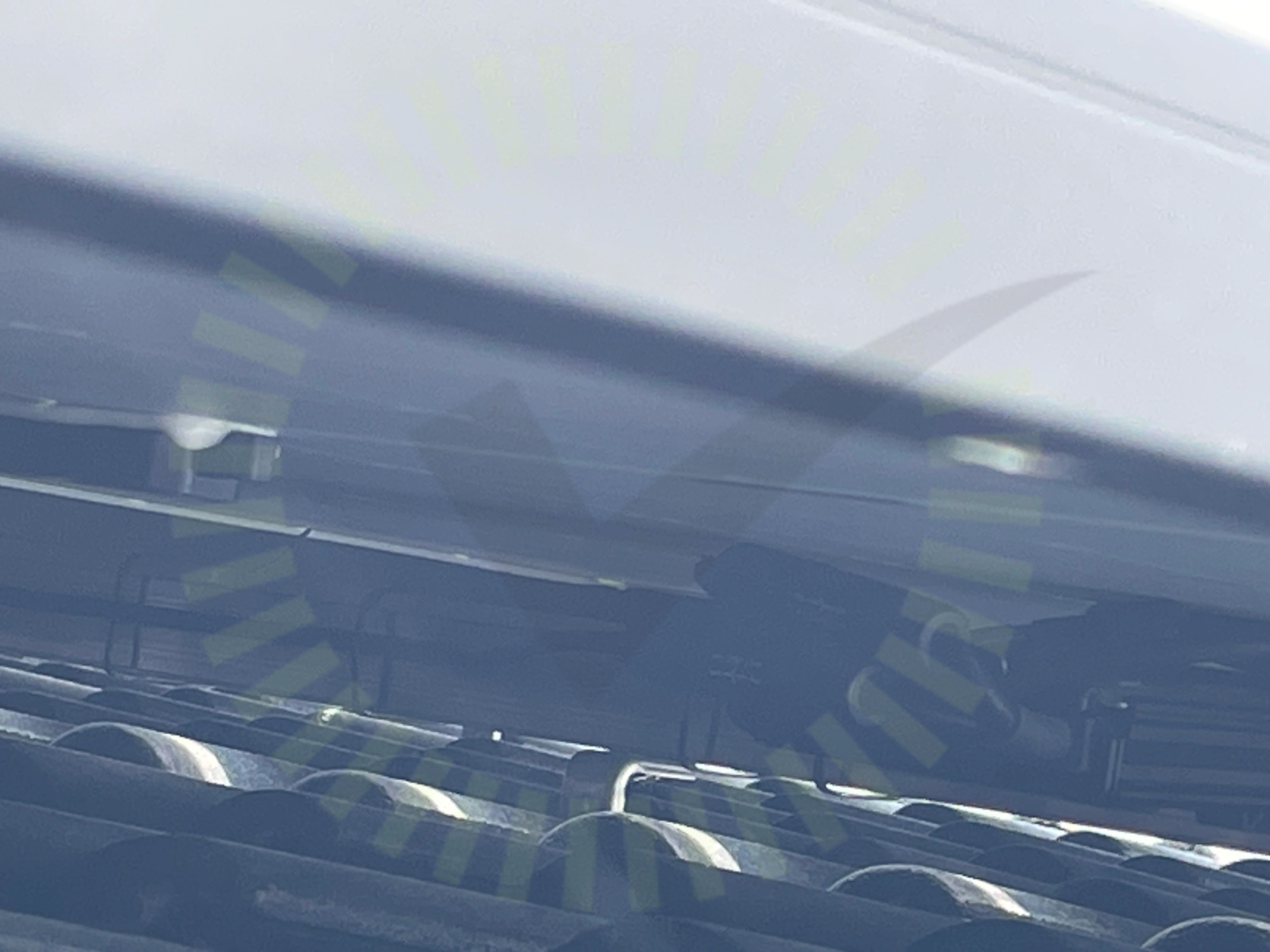

3.2 Föremål mot bakstycke

Inte godkänd

Kontaktdon trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

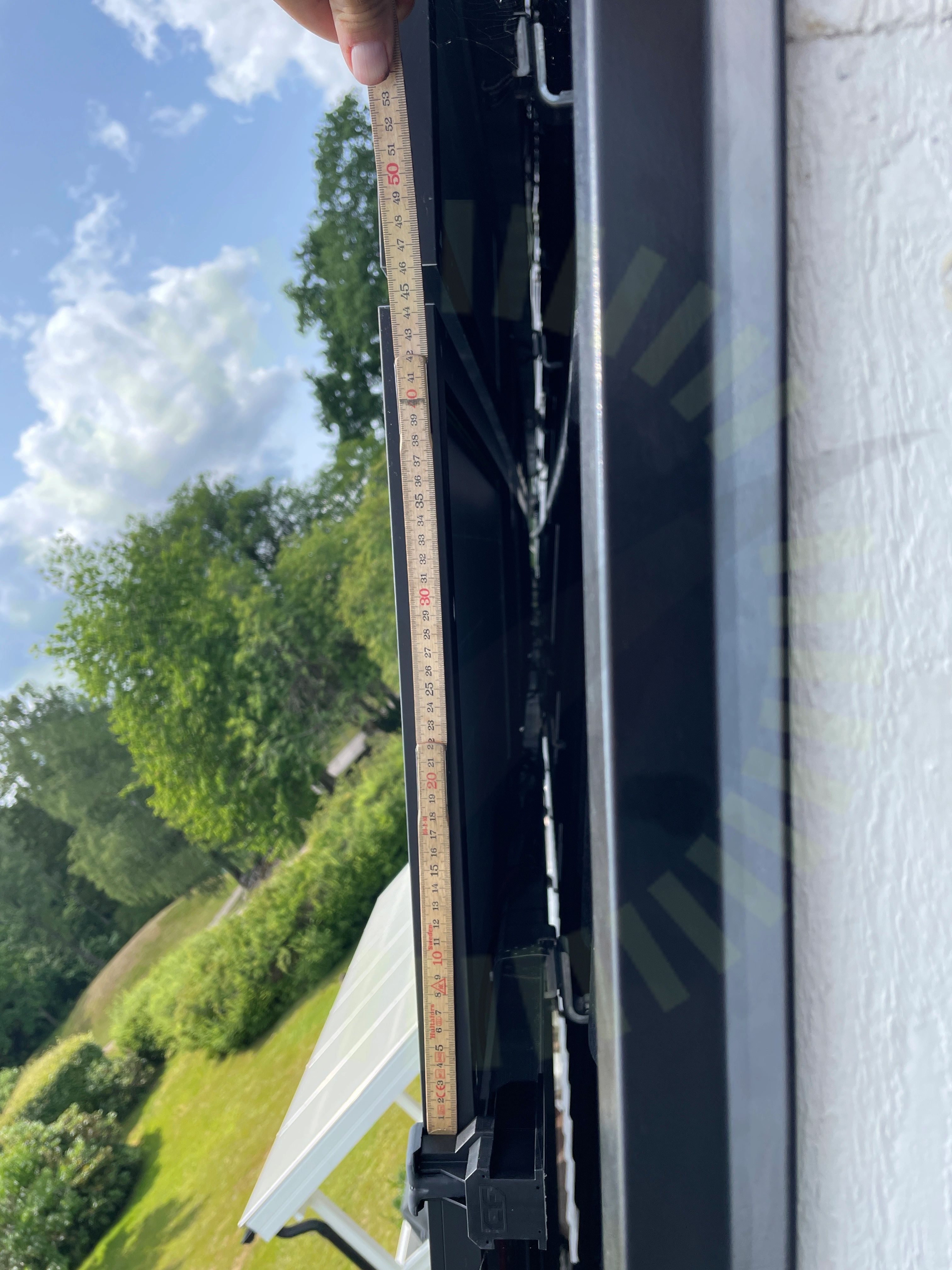

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

3.4 Klämmornas överlappning

Inte godkänd

Då panelerna har för stort mellanrum överlappar klämman ej de 10 mm som paneltillverkaren anvisar

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

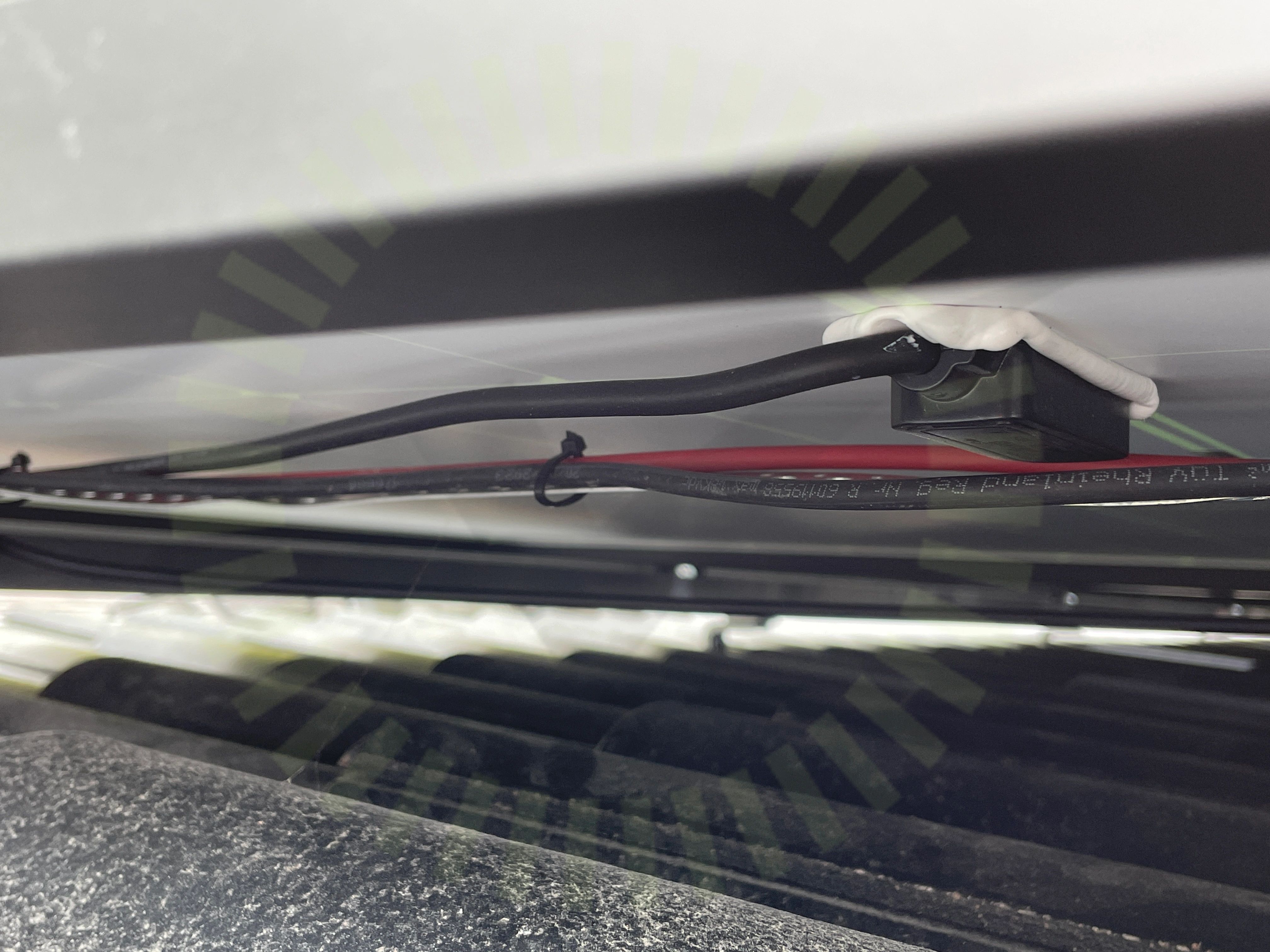

3.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan och kabeln är hårt uppspänd

3.6 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

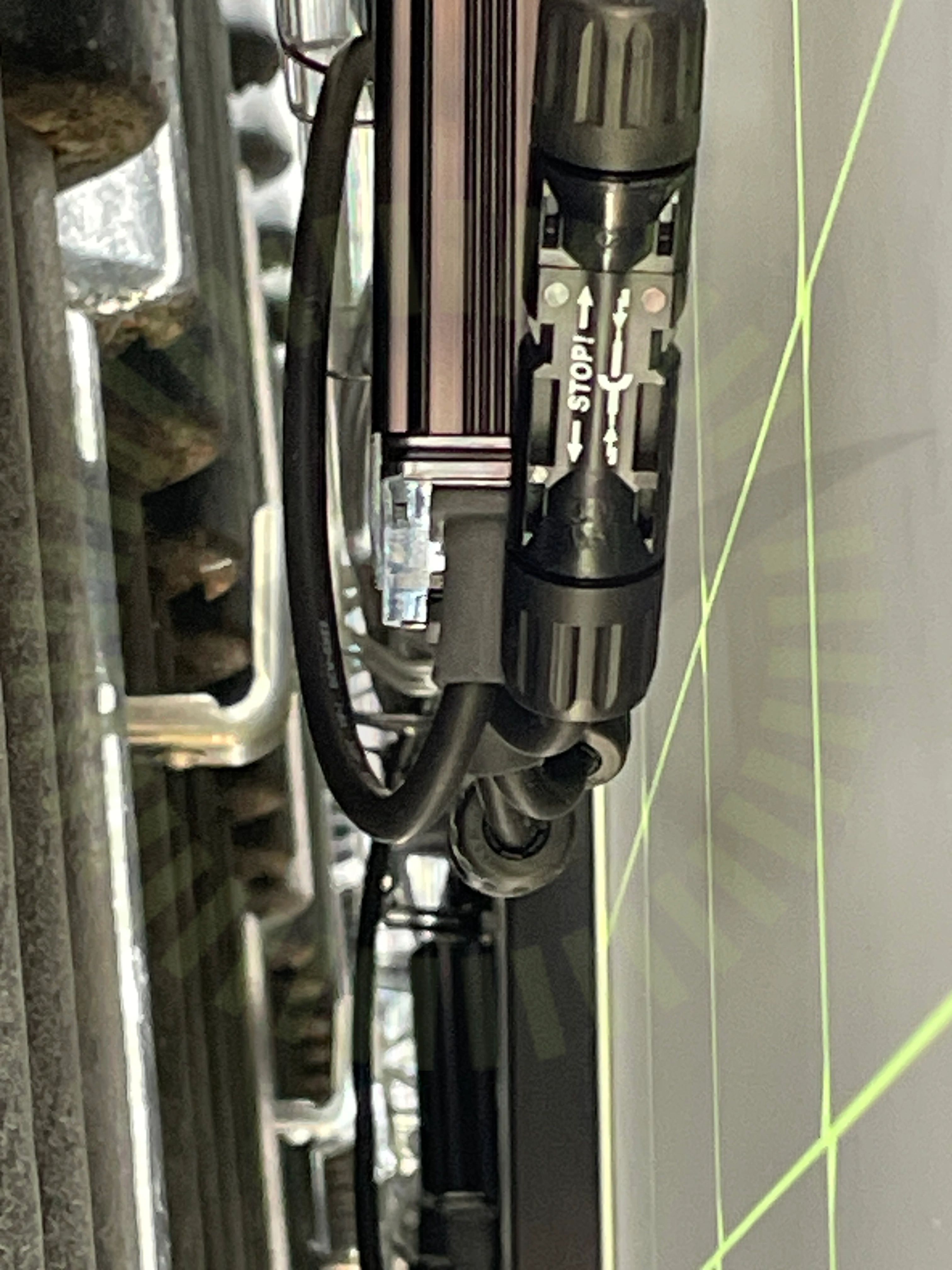

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Anmärkningar

1/8

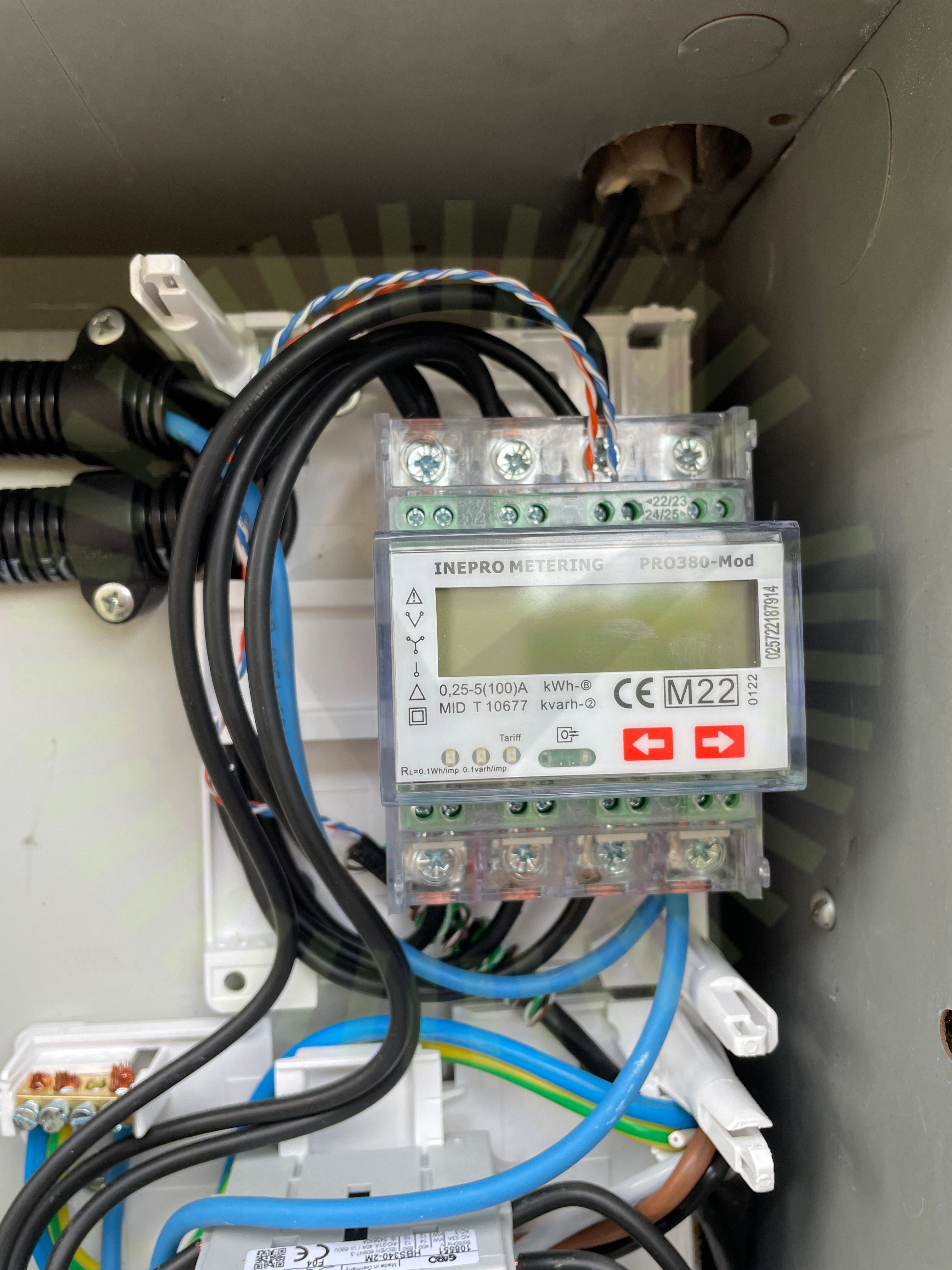

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/27

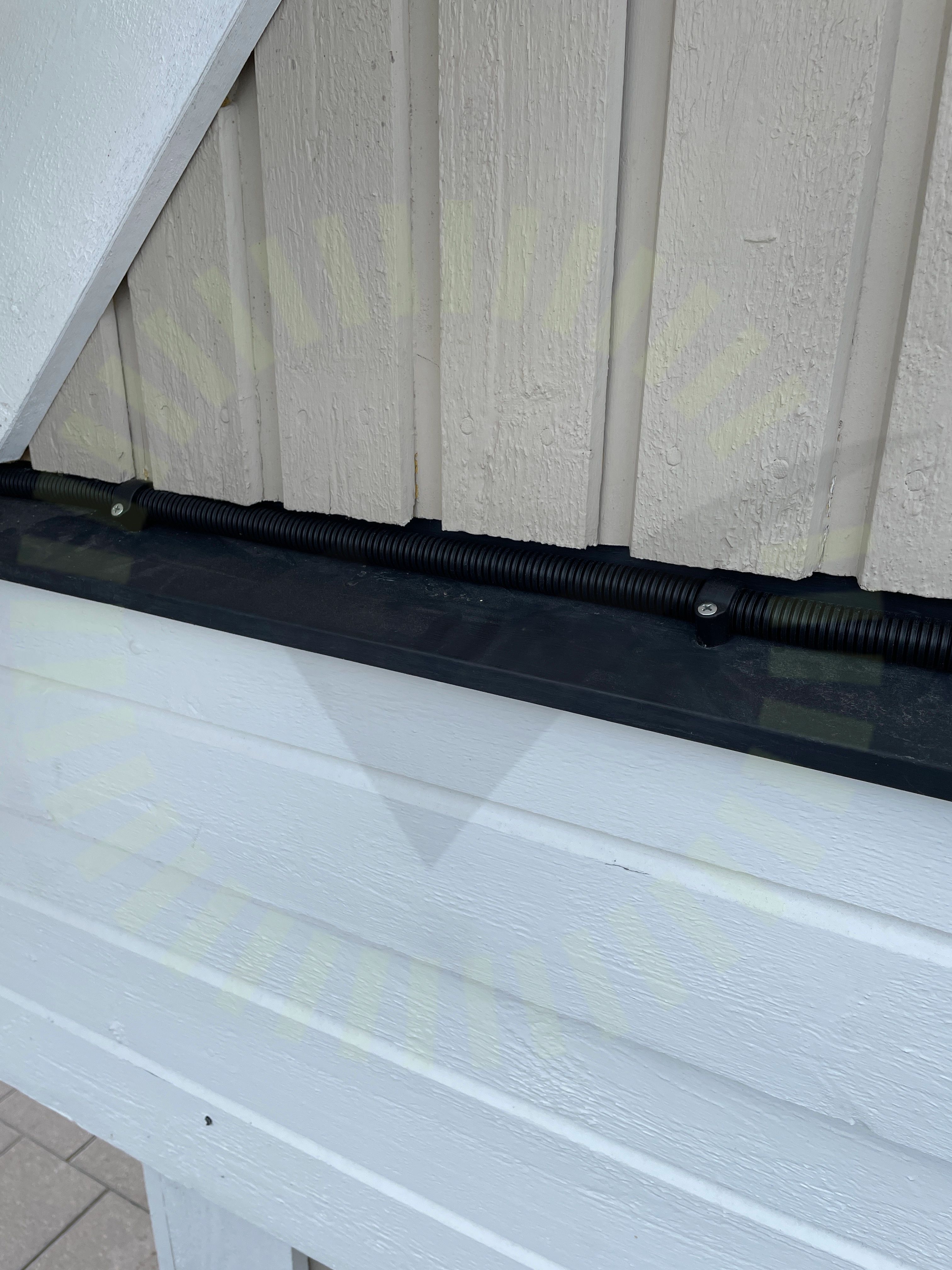

7.1 DC Kablage förläggning

Inte godkänd

Skruvar igenom vattenavledande plåt

7.2 DC Kontakter stress

Inte godkänd

Kontakten utsätts för konstant stress

Staubli Monteringsanvisningar MA711 (se_en)

7.3 Huvudsäkring

Rekommendation

Dokumentation saknas som anger att växelriktaren är begränsad för 16A. Kund har fått muntlig info om detta men vet inte om det är dynamisk effektbegränsning via smartmätare eller om växelriktaren är begränsad.

7.4 Strängdesign

Inte godkänd

Mer än 11250W anslutet på en sträng. Projekteringsunderlag från Solaredge design som styrker strängförläggning saknas.

S440/S500/S500B/S650B Power Optimizer DS-000091-ENG

Godkända kontrollpunkter

23/27

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kontakter anslutning

Fastsäkring av växelriktare

Förskruvning

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter
