1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
Sesol
Datum
10 januari 2024
Ort
Oxie, Skåne län
88% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
3/402.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet

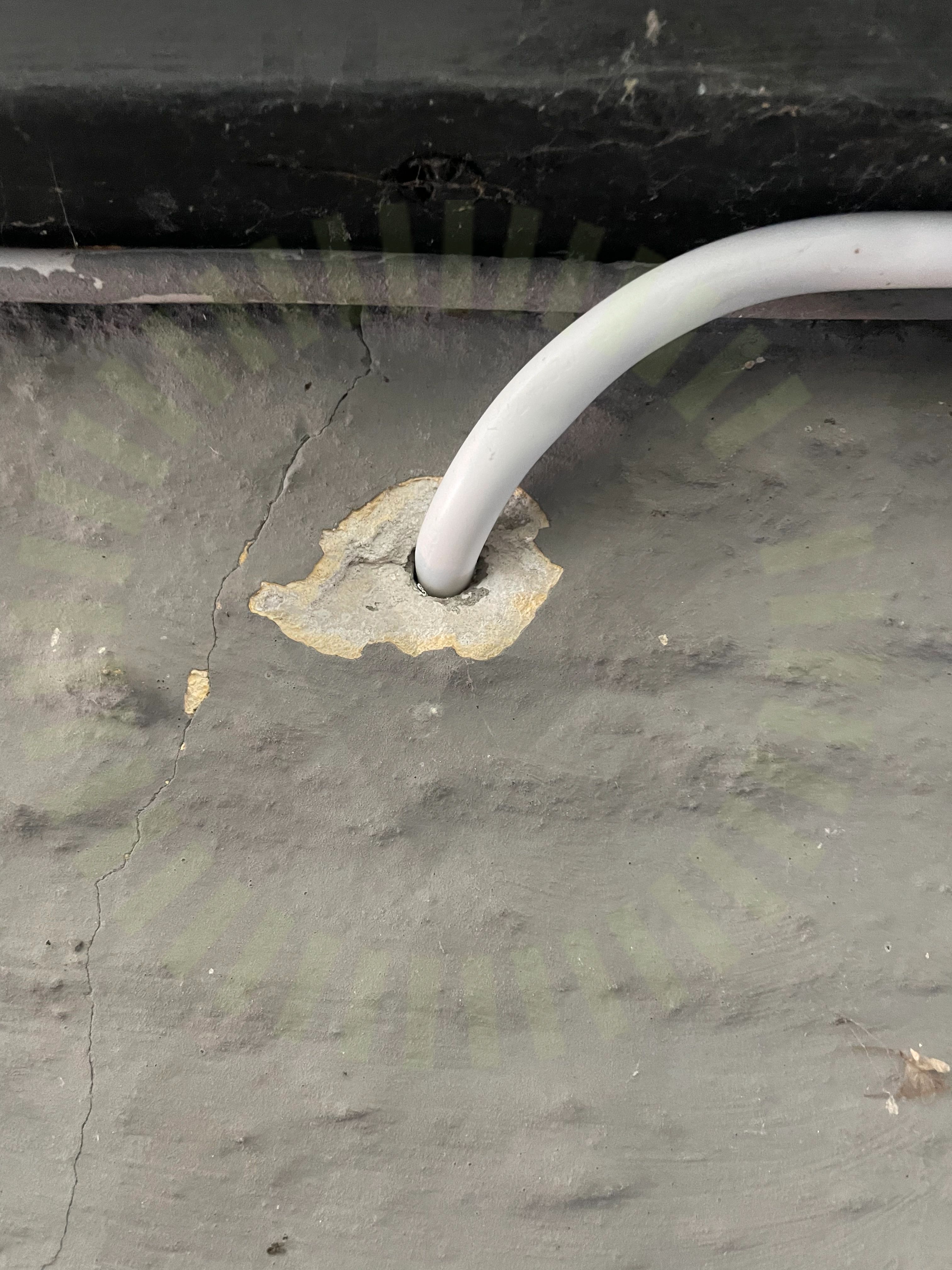

2.2 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)

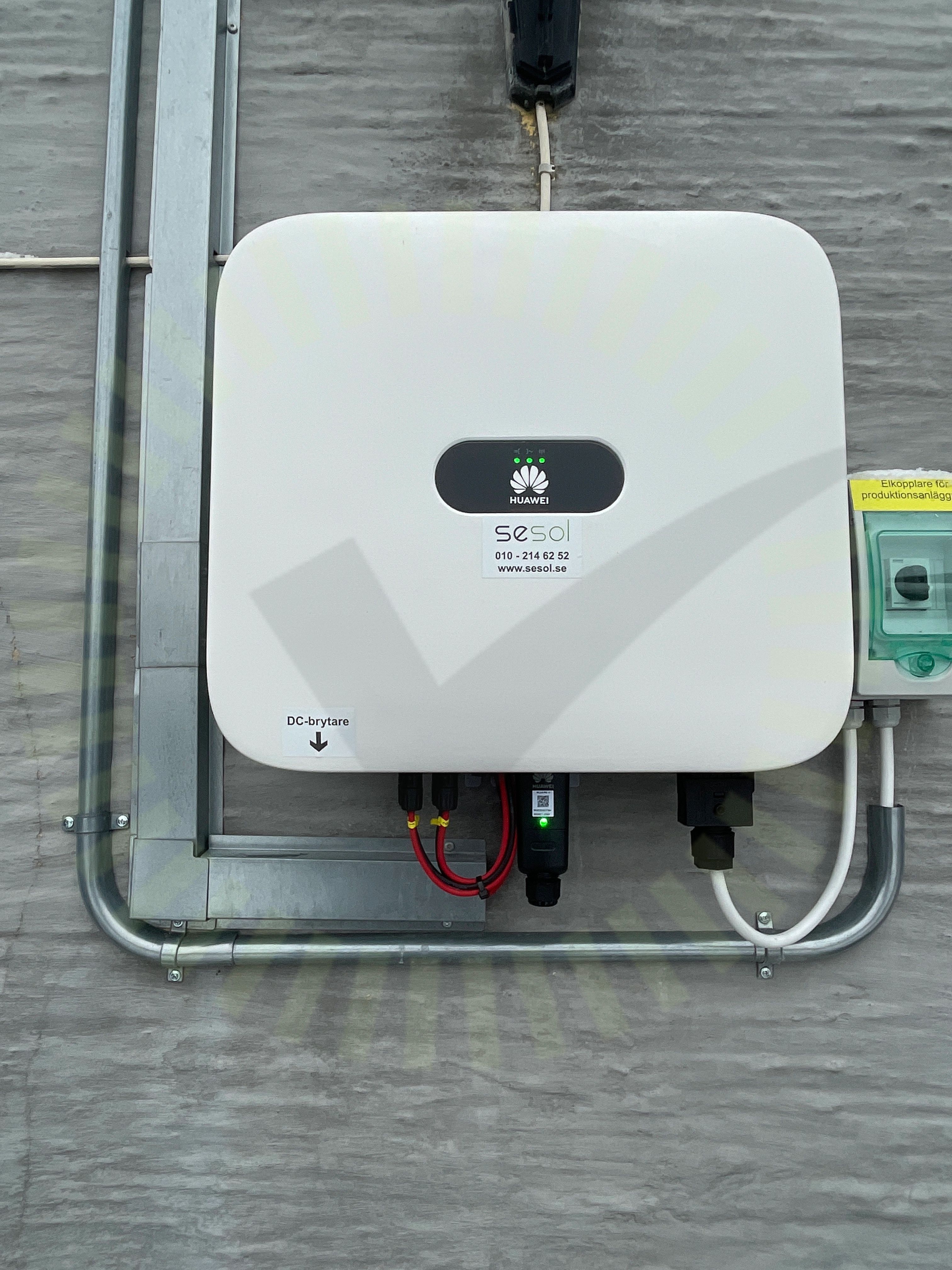

2.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
37/40AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Longi: LR5-54HPB
Anmärkningar
1/17

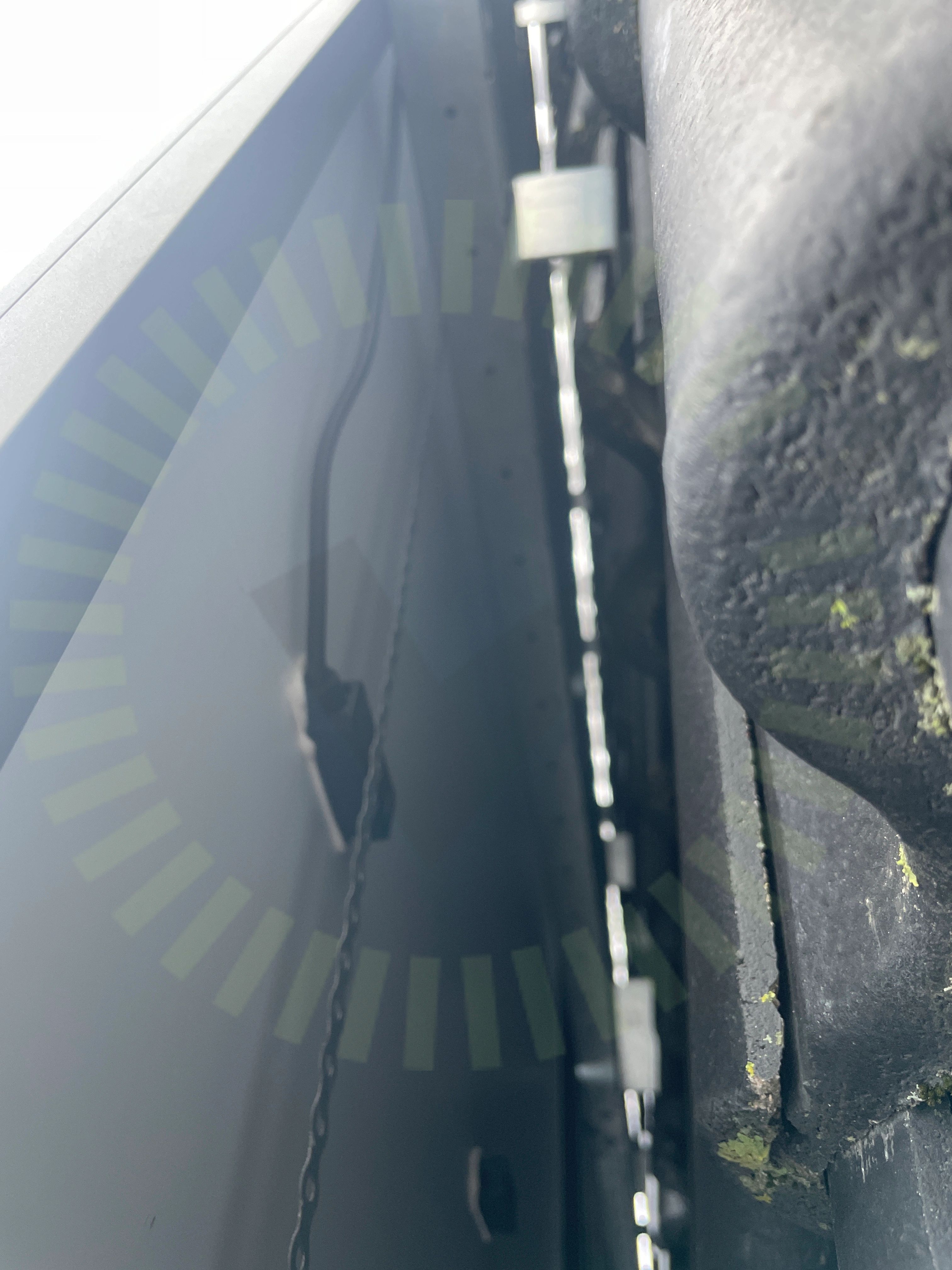

3.1 Kopplingslåda böjradie
Inte godkändKablage ut från kopplingslåda är ej uppfäst med tillräckligt stöd.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
4/17Förbindelse av kontakterKontaktdonStress på kontakterSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Weland Stål: Råspont
Anmärkningar
1/1

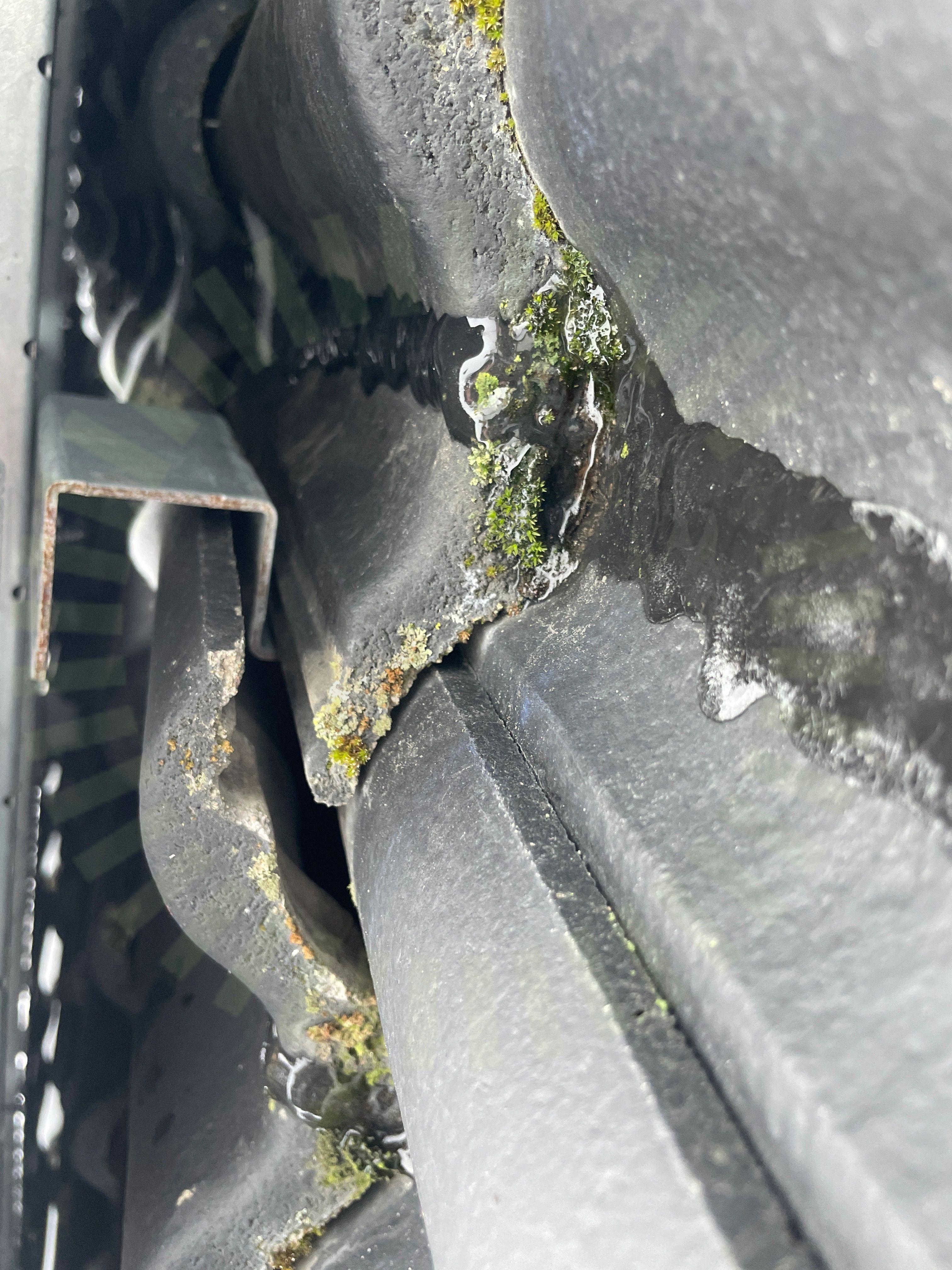

5.1 Ovanliggande panna
Inte godkändOvanliggande panna har en för stor glipa, detta skapar större risk för sprickbildning på takpanna.
Weland Stål: Råspont
Anmärkningar
7/22

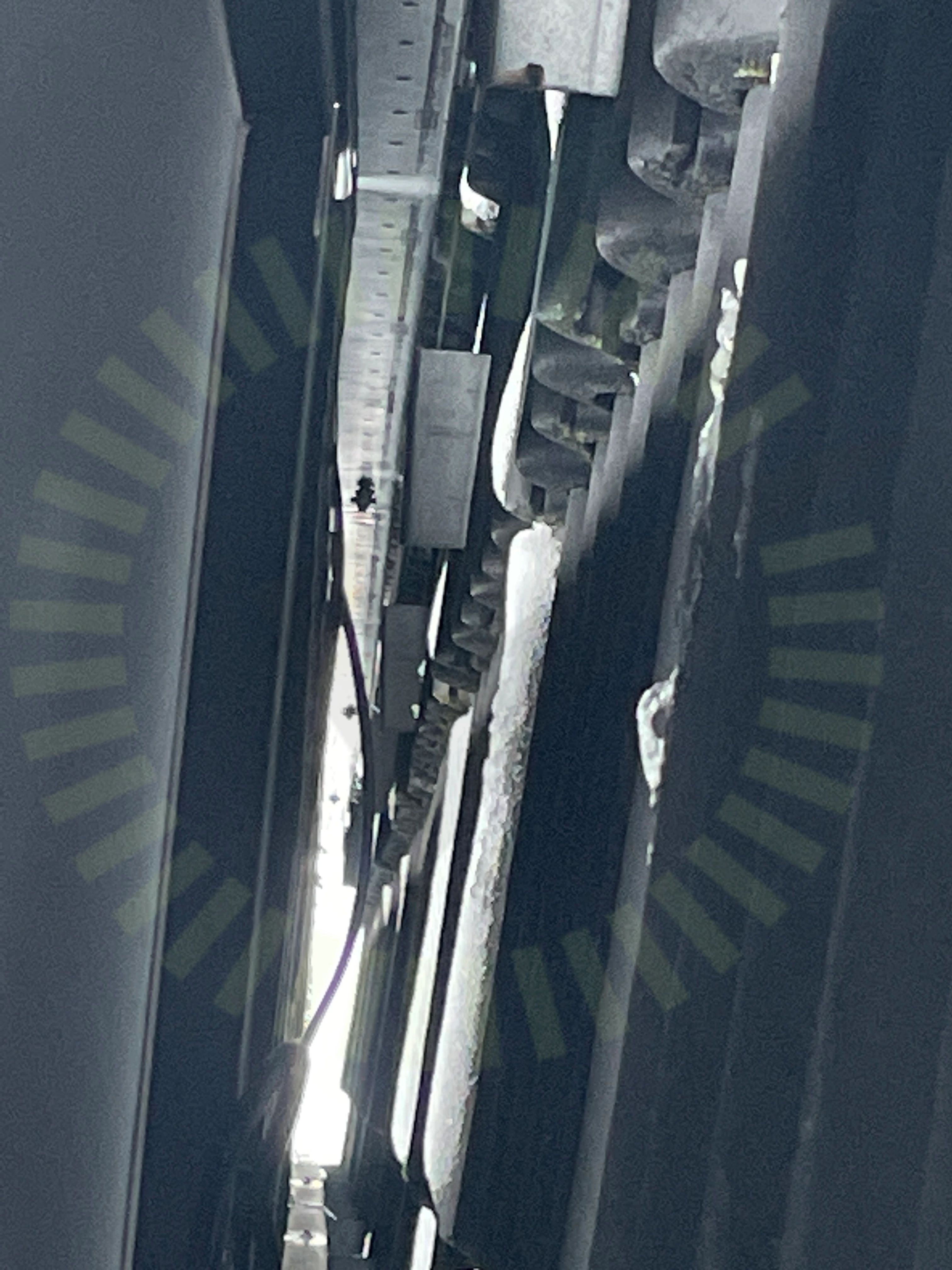

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

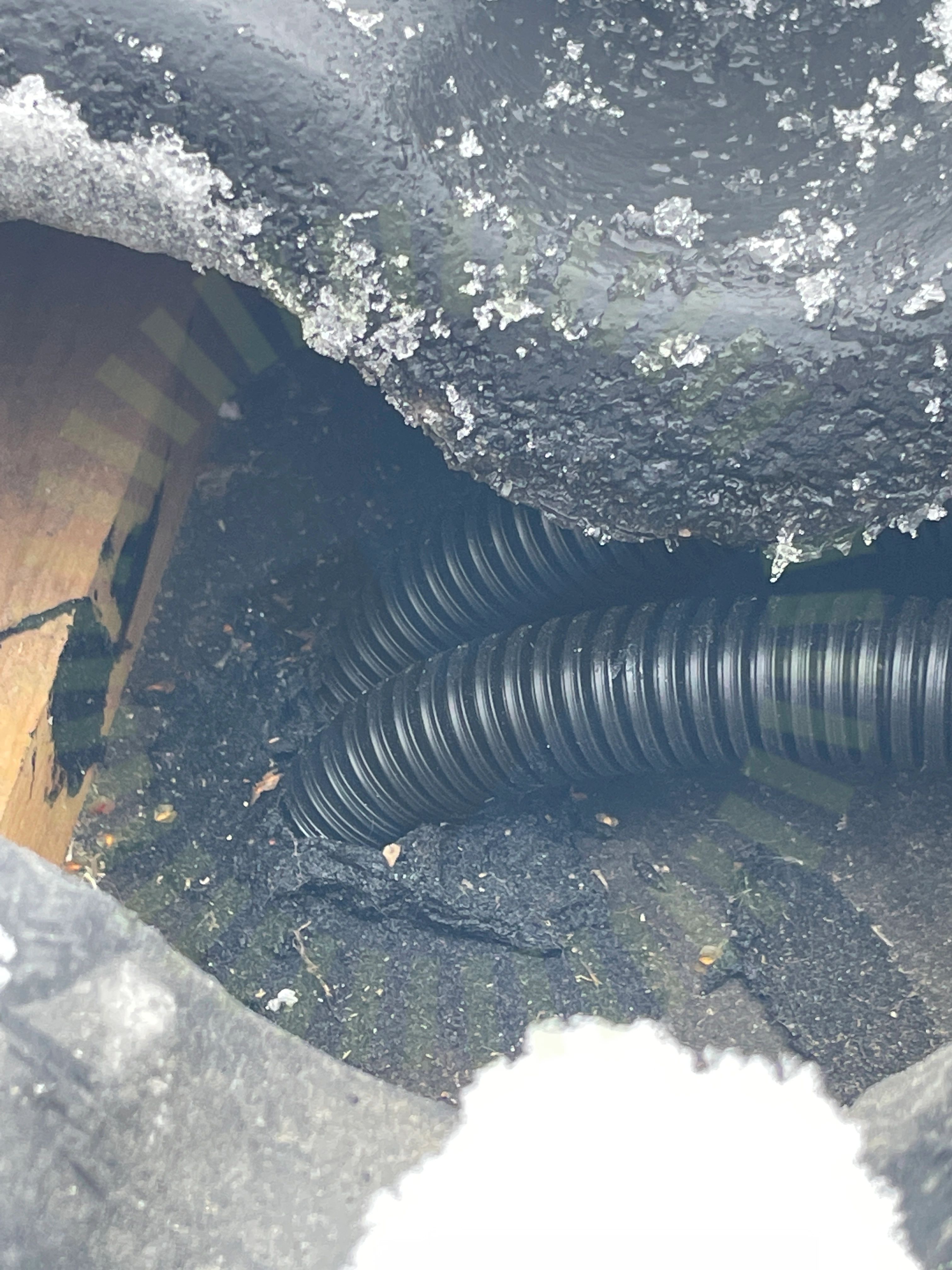

6.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

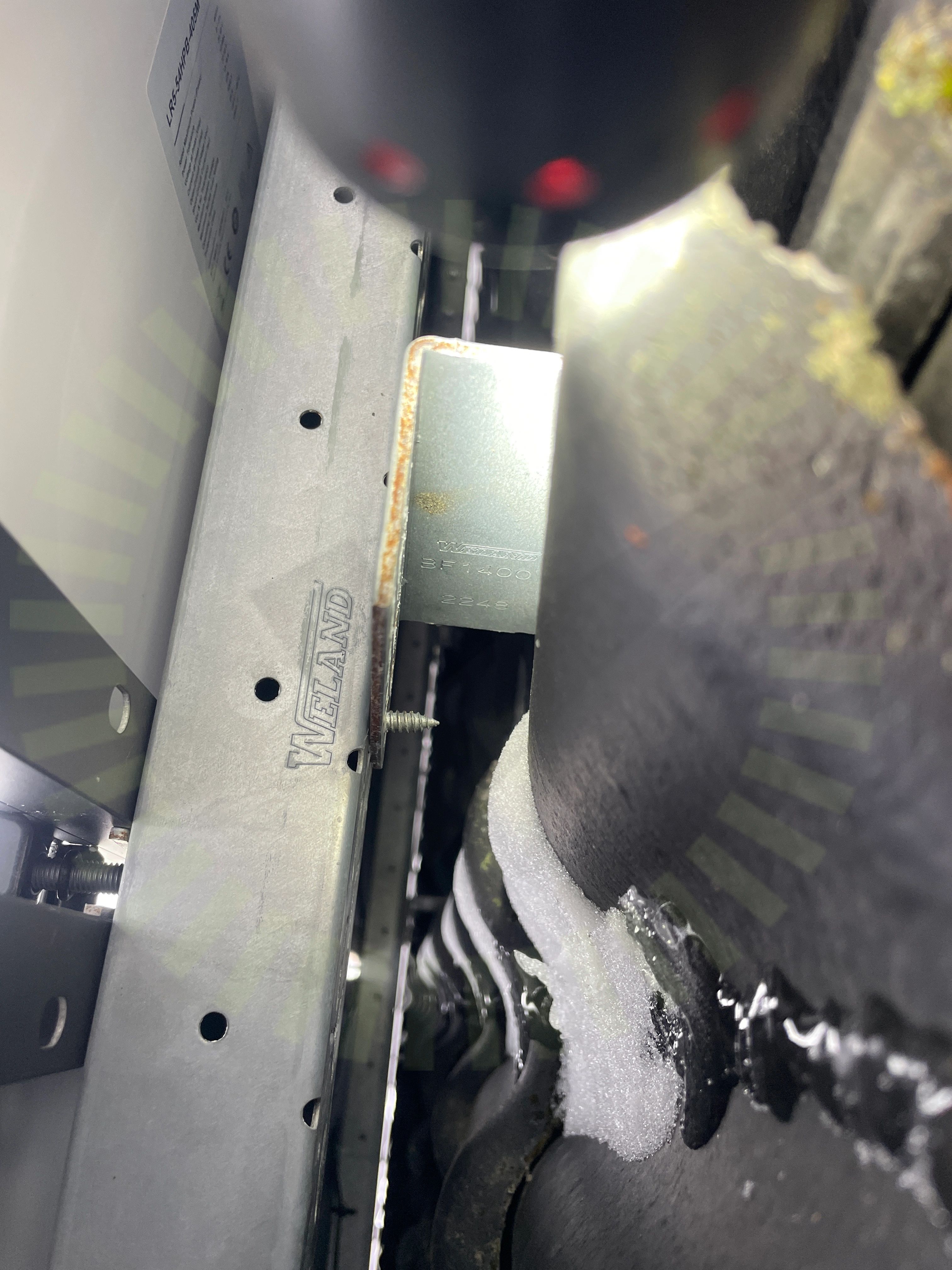

6.3 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning.
MA5102 Sid 1 (1) | Version 3 - 221101
6.4 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt mått 1050mm.
Snö- och vindlastberäkning
6.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
6.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst uppmätt mått: 1200mm.
Snö- och vindlastberäkning
6.7 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
