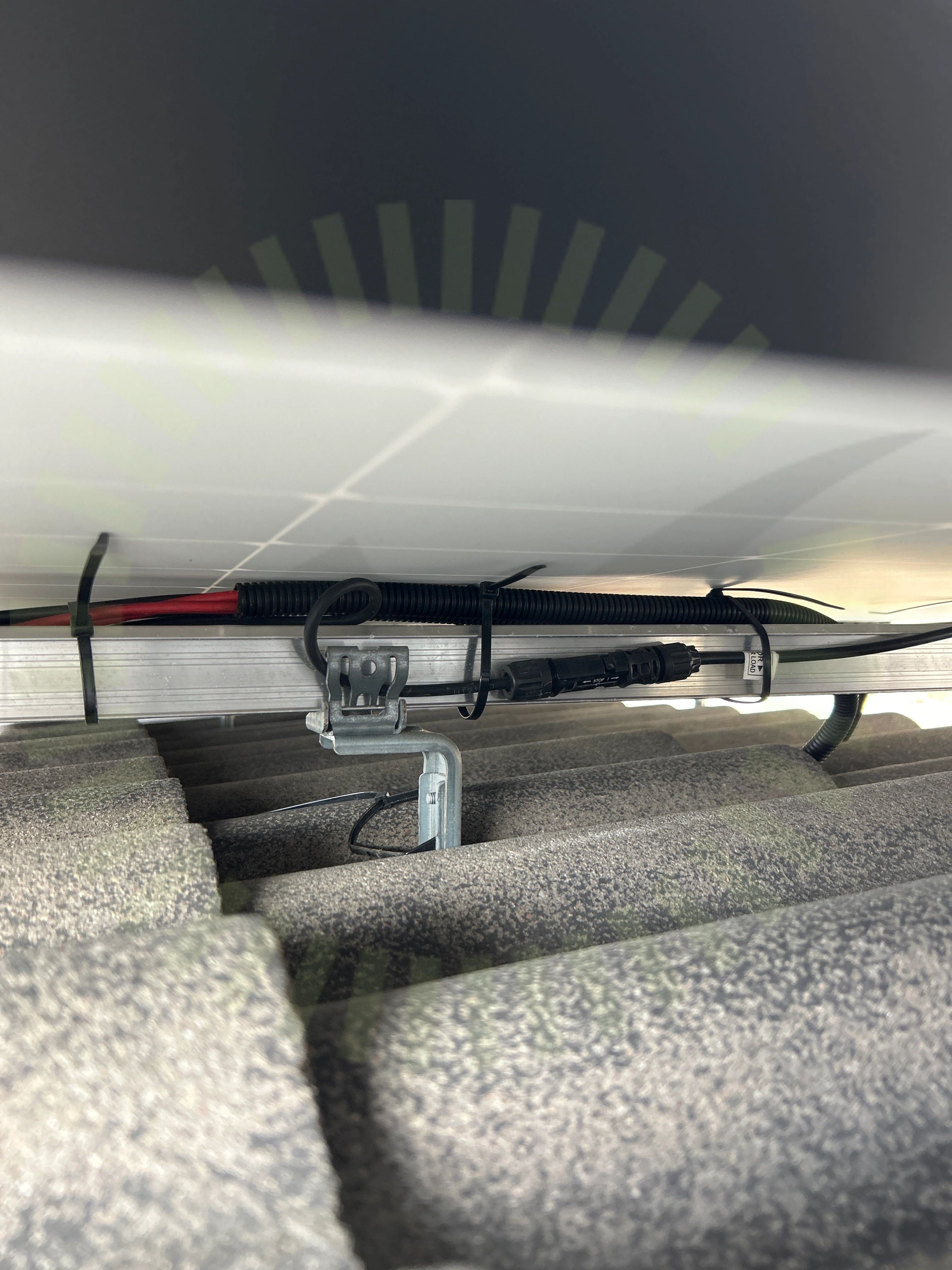

6.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Besiktningsrapport
8.4
Installation genom
1KOMMA5°
Datum
27 mars 2025
Ort
Skärholmen, Stockholms län
92% godkända8% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Tillbehör1KOMMA5°: Heartbeat
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
13/13Avstånd till växelriktareBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
2/2OmgivningstemperaturSmartmätare
Smartmätare (1)
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
3/17

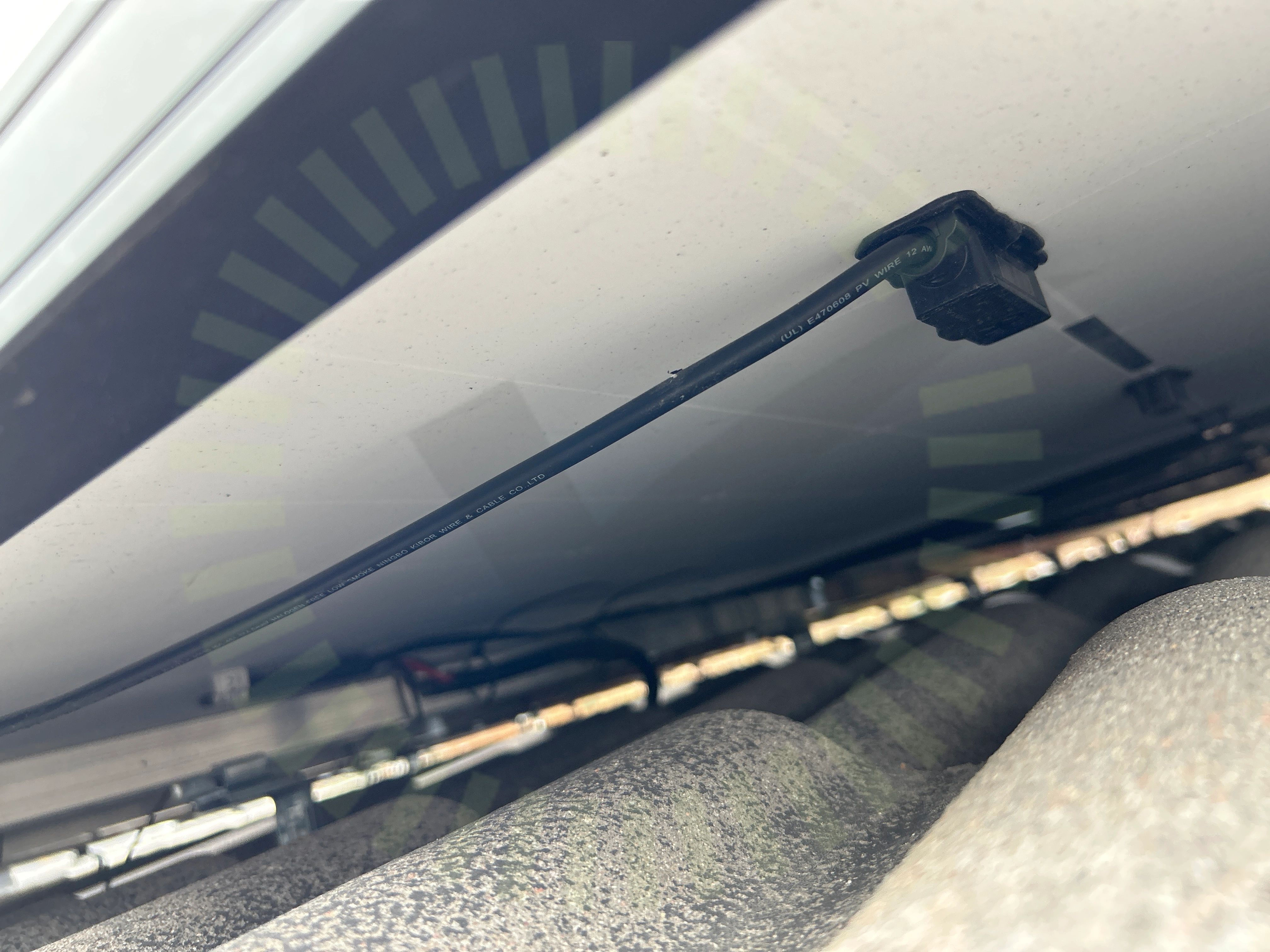

6.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

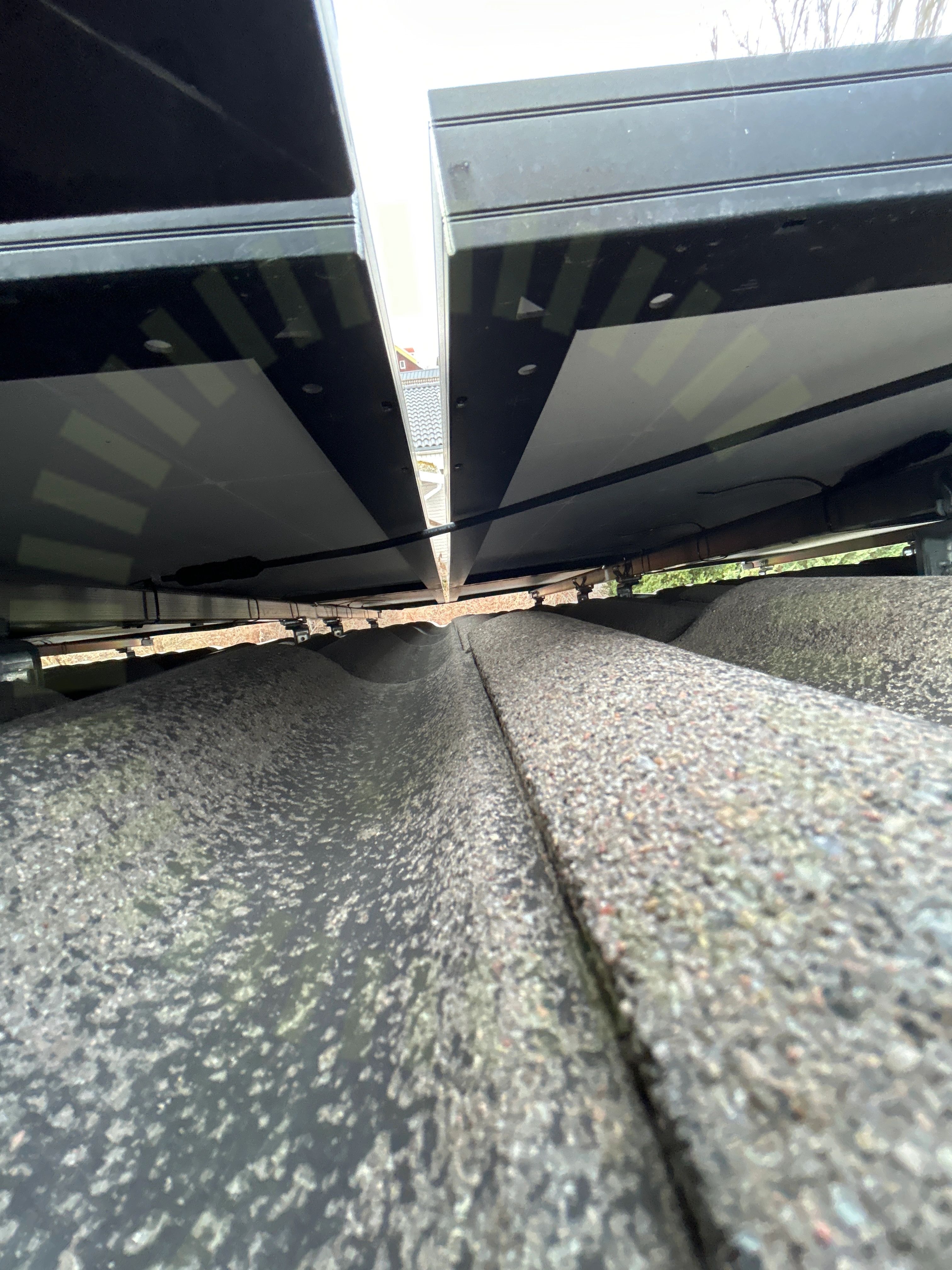

6.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
5/24

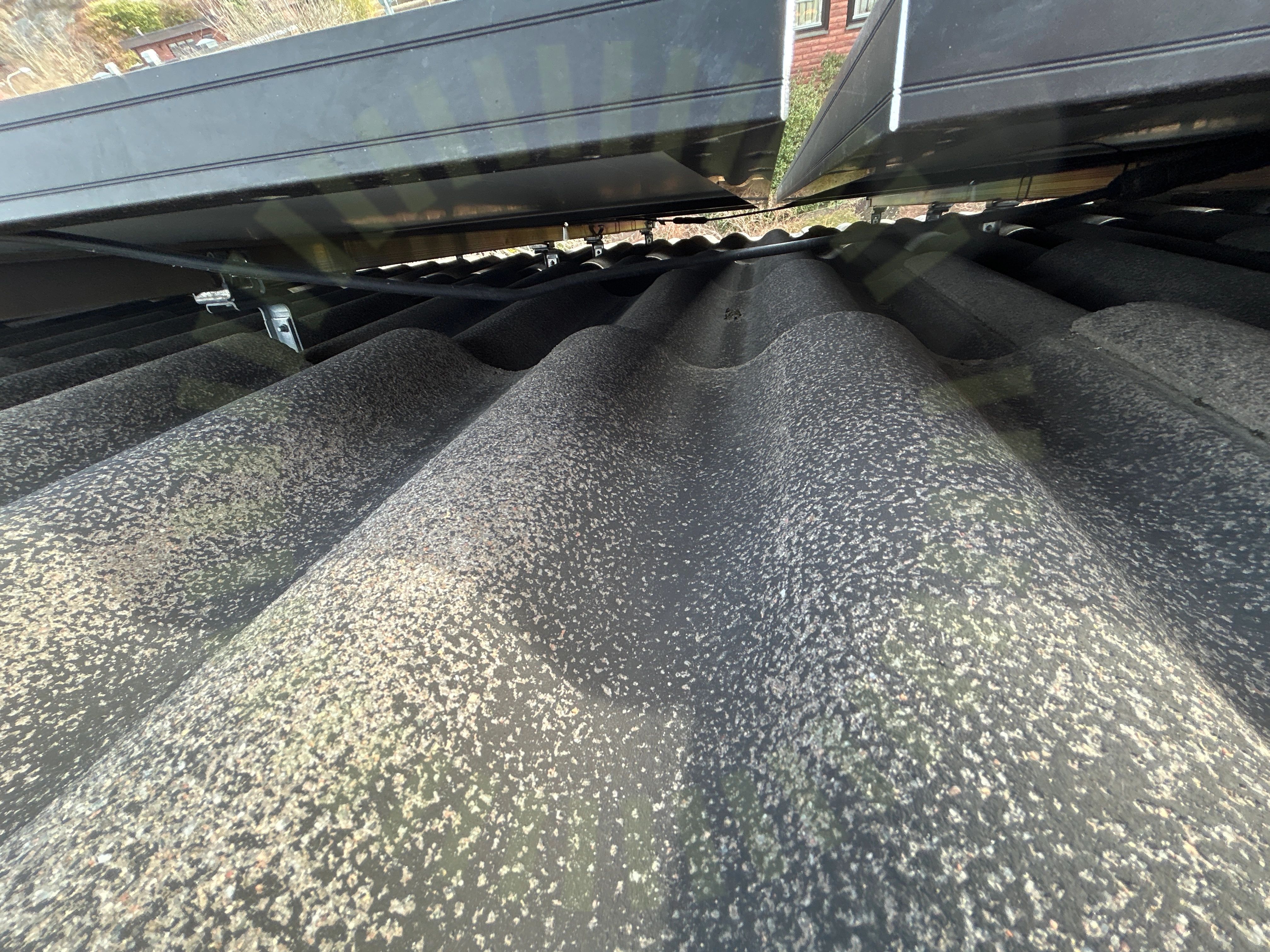

7.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

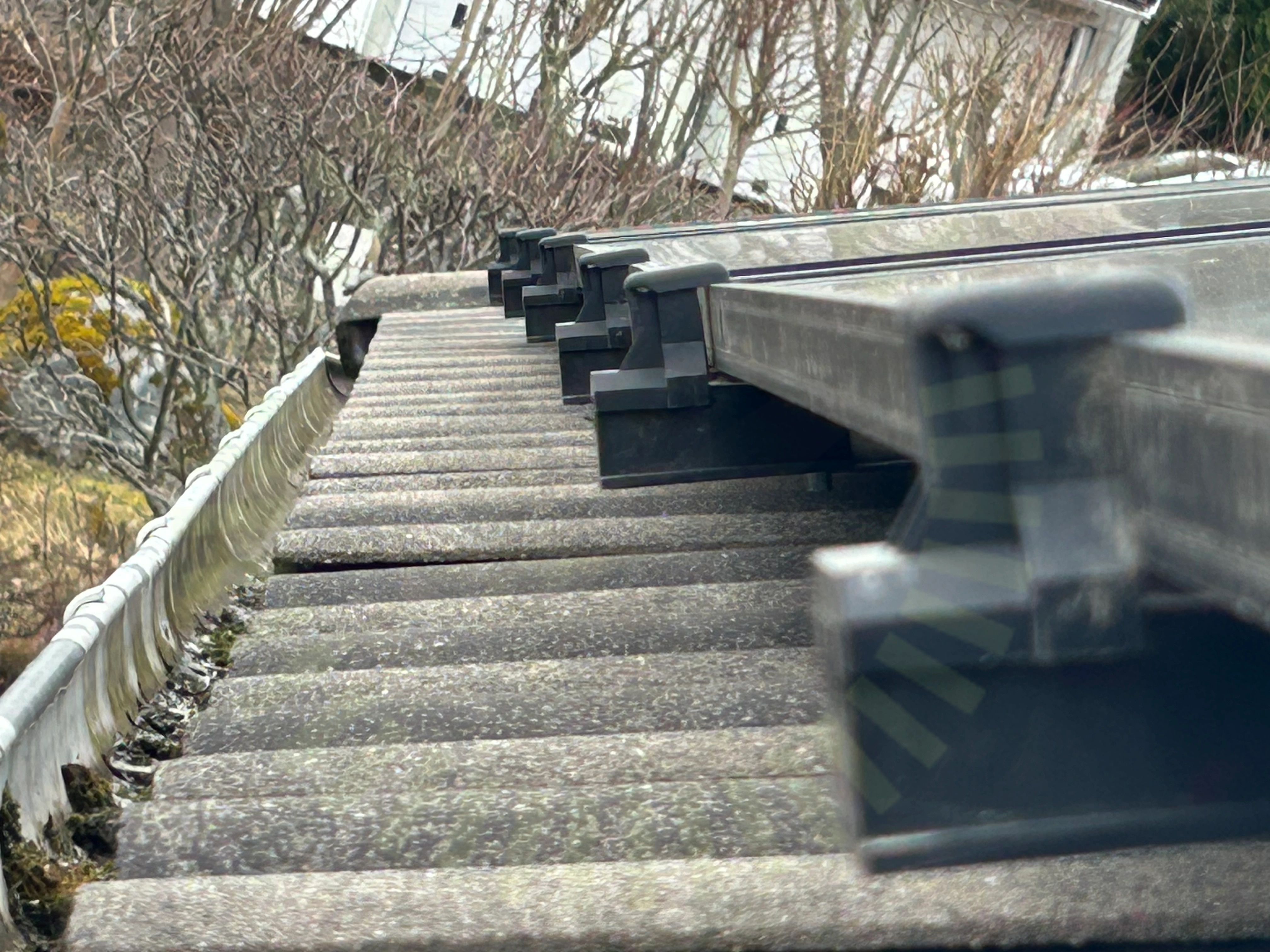

7.2 Skenans utstick för klämma
Inte godkändSkenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

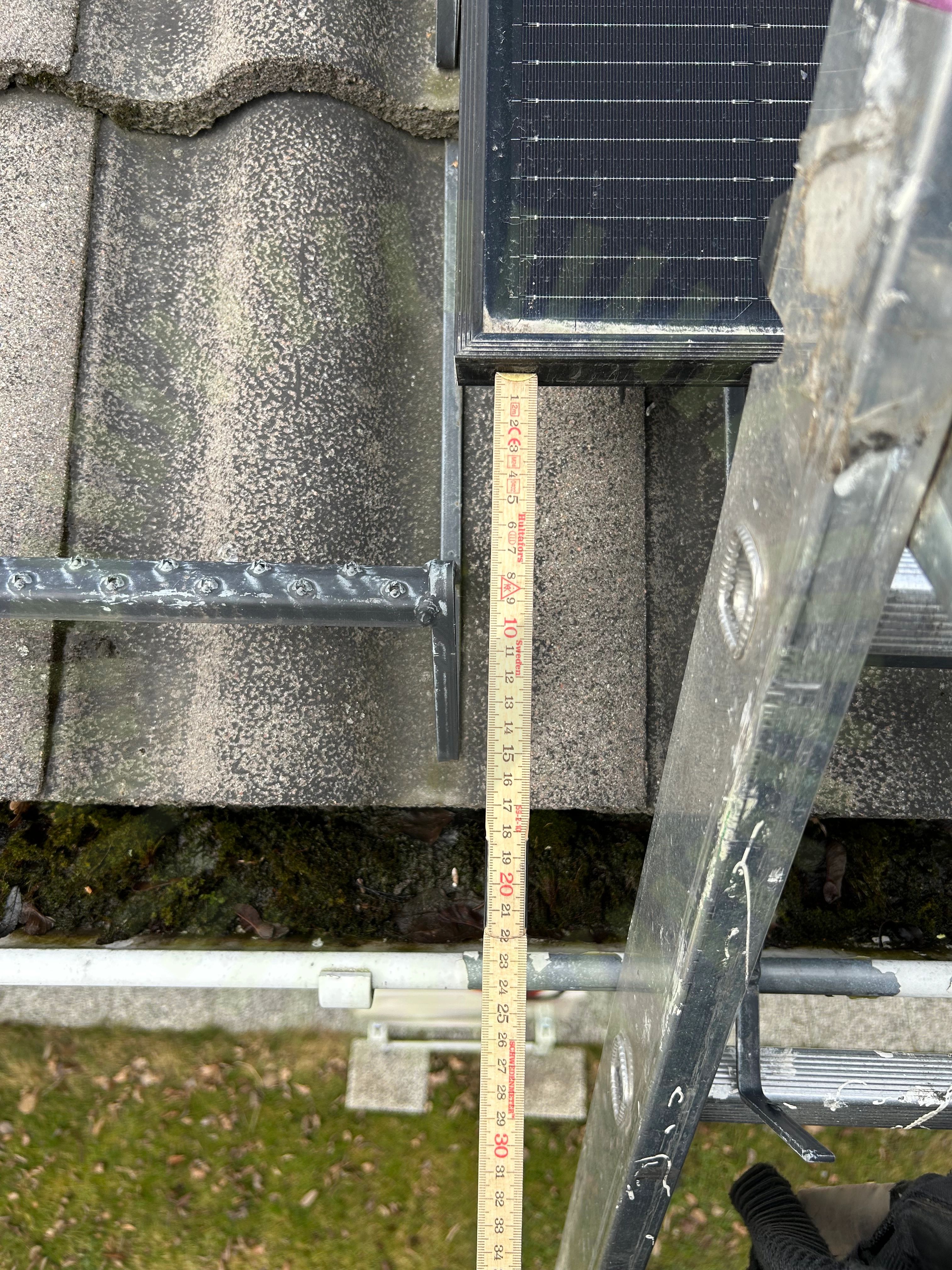

7.3 Säkerhetsavstånd
Inte godkändPaneler är monterade för nära takets kant.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

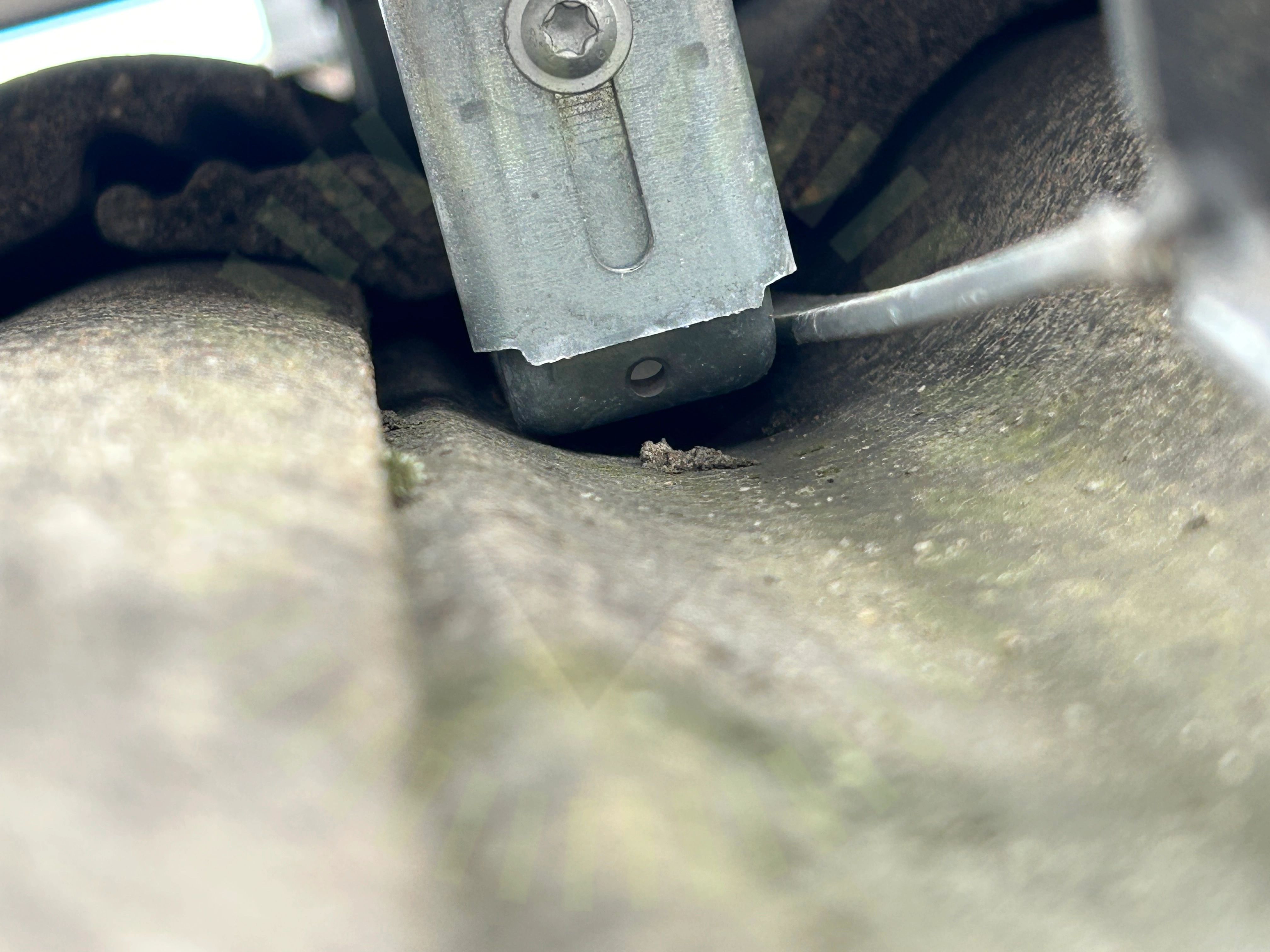

7.4 Underliggande takpanna
Inte godkändKroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17
7.5 Takkrokarnas CC
Inte godkändKrokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
19/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/6

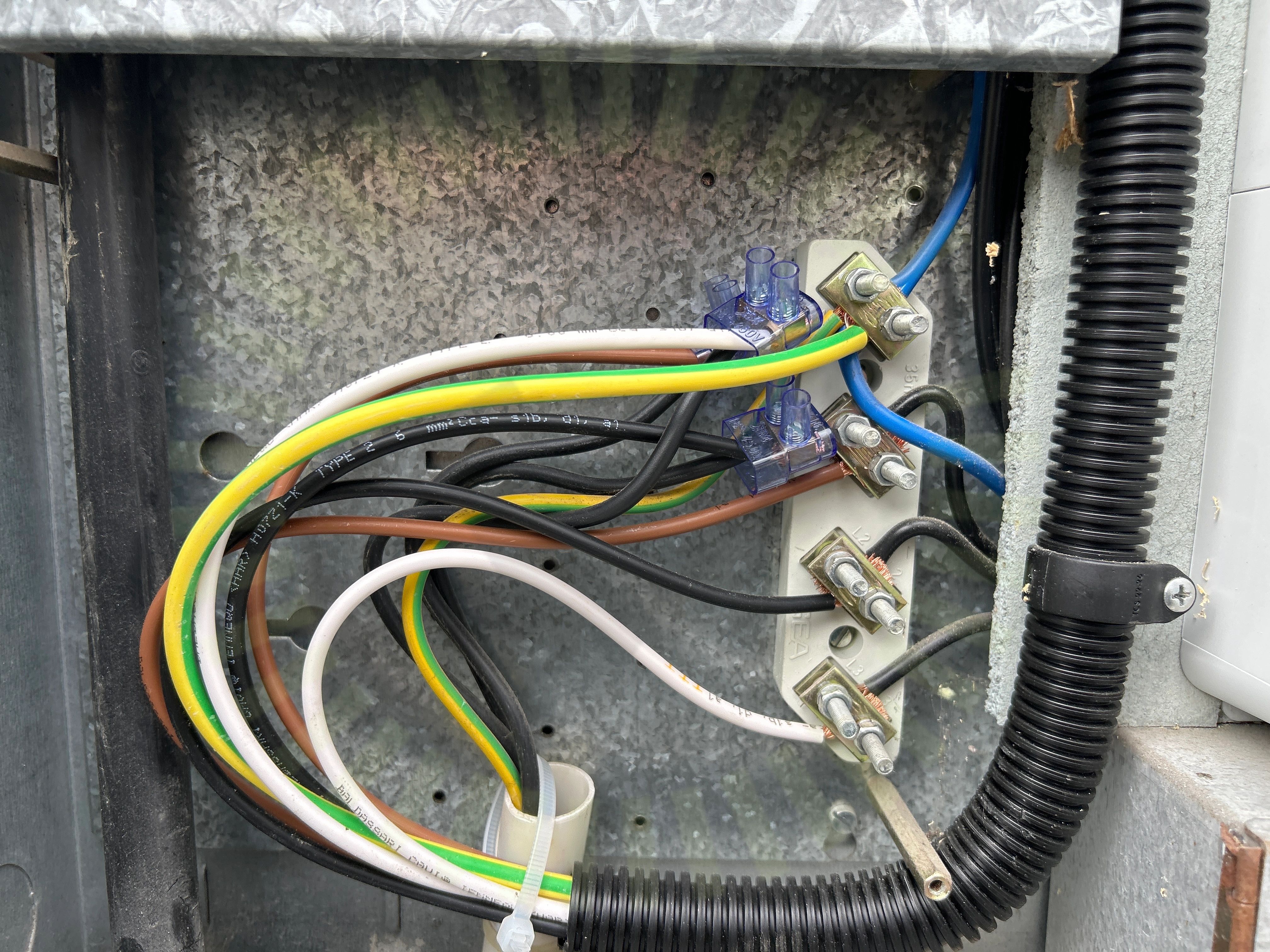

8.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35
10.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
