Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

AH Energy AB

Datum

30 augusti 2023

Ort

Skärhamn, Västra Götalands län
DC Kablage förläggning
Infästning utanför takstol
Avstånd närliggande objekt
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare DC
AH Energy AB

Installerad av AH Energy AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

2/27
Infästning utanför takstol

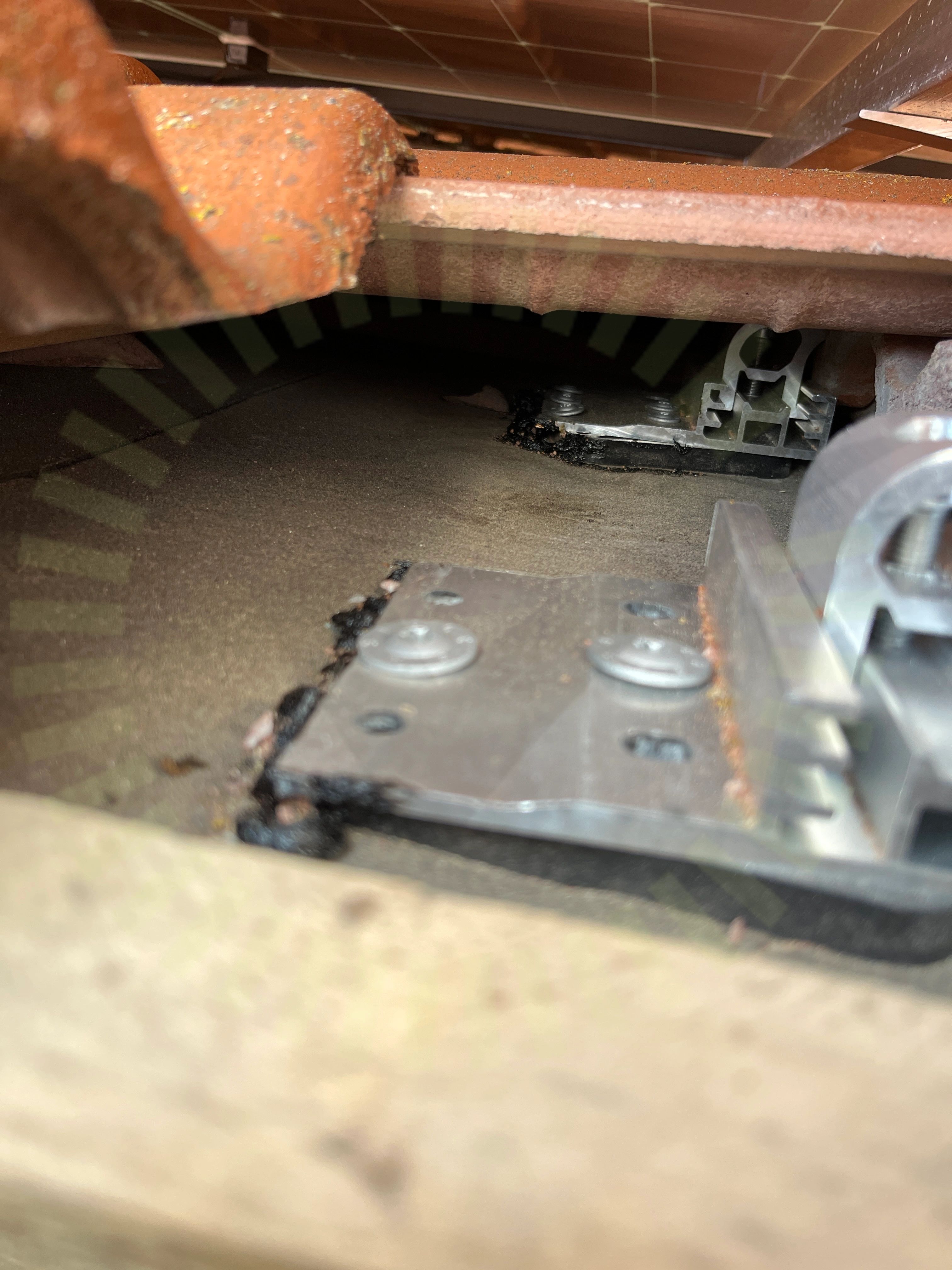

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.2 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen. Uppmätt ca 135cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

24/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33
Avstånd närliggande objekt

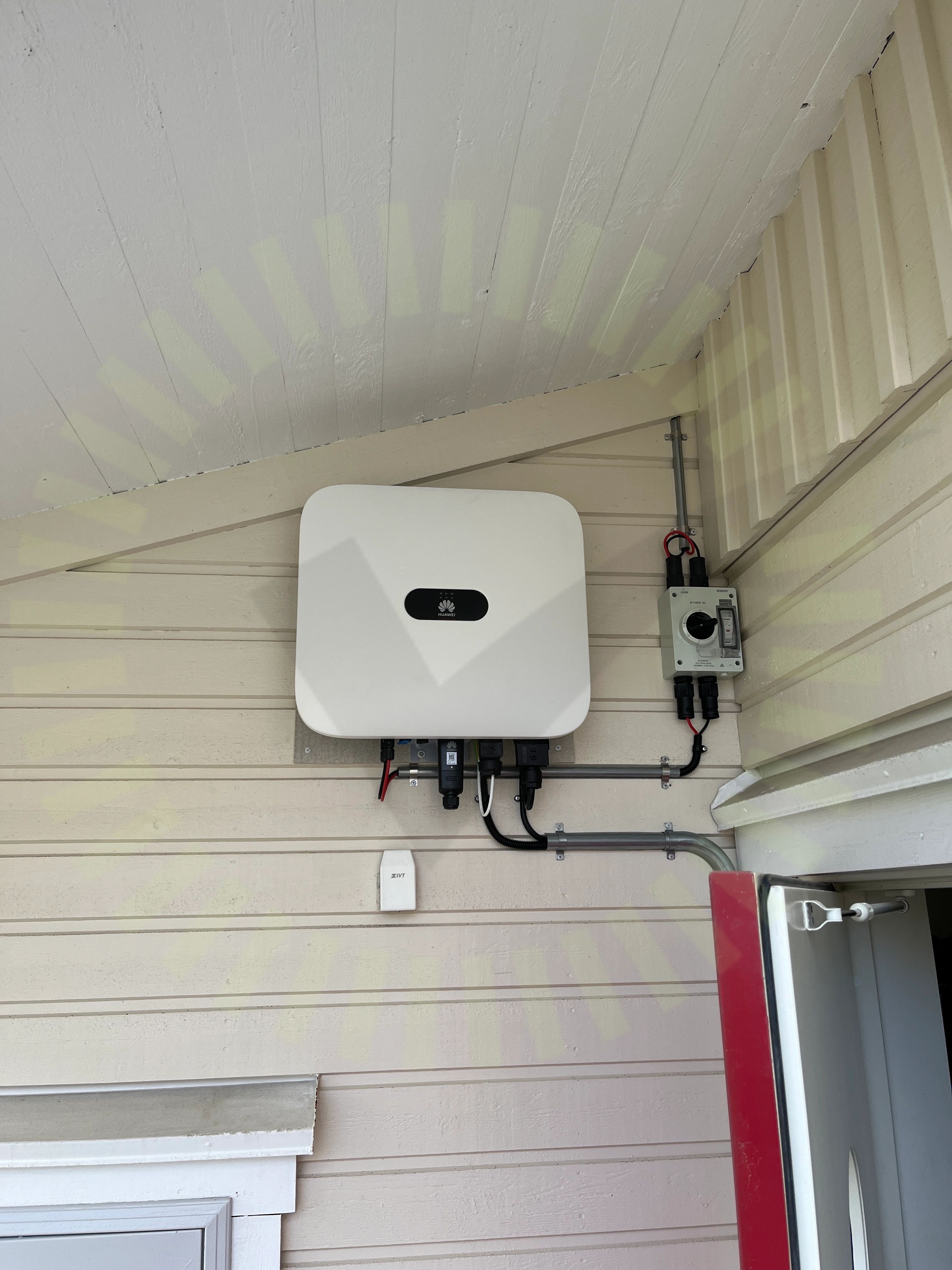

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

6.2 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8
DC Kablage förläggning

6.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

Godkända kontrollpunkter

30/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFörskruvningar på ovansidanGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
