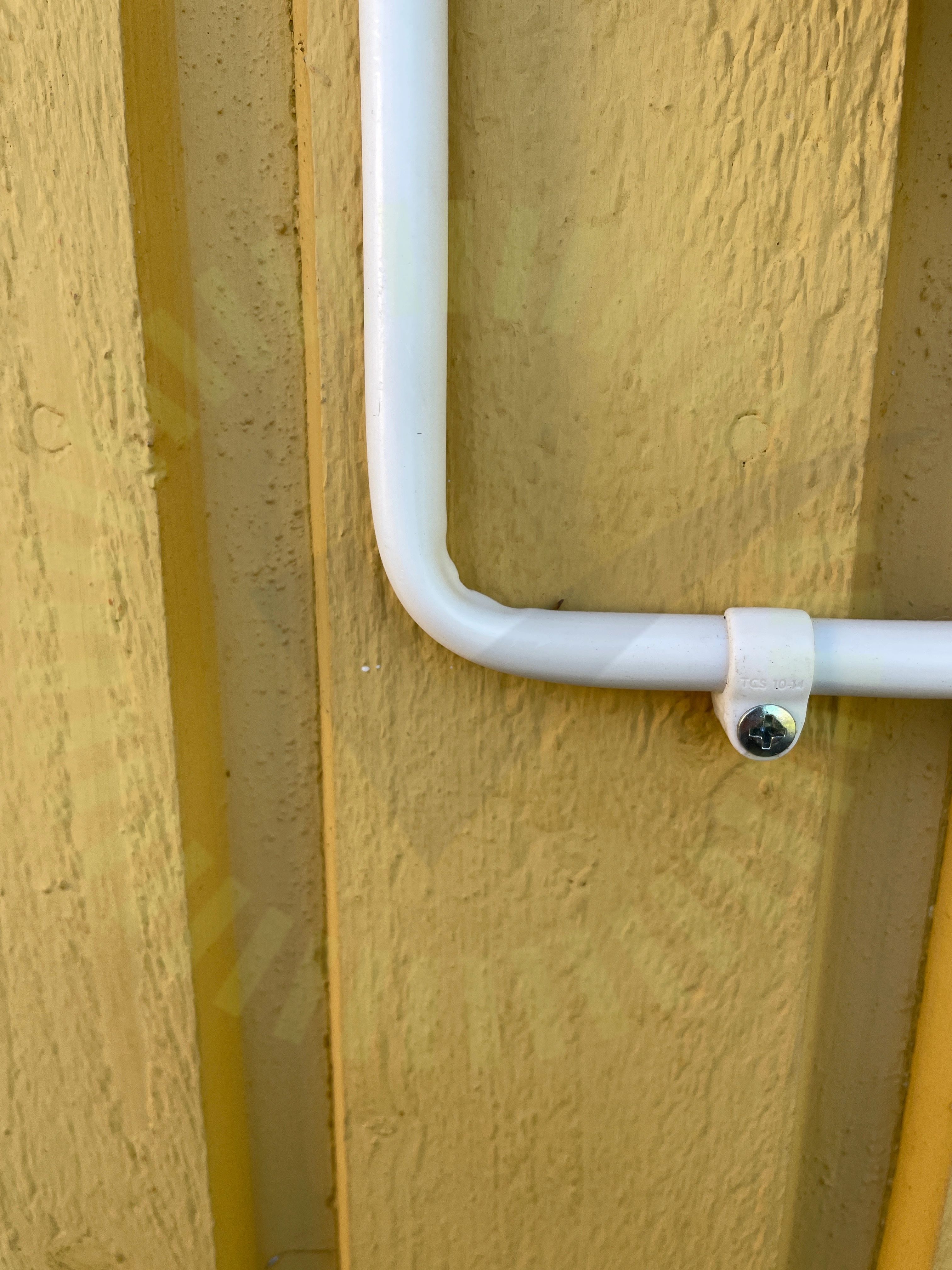

1.1 Böjradie
Inte godkändBöjar ska ha en sån radie att ledare och kablar inte skadas.
SS 436 40 00 (522.8.3)
Besiktningsrapport
9.6
Installation genom
Sesol
Datum
10 maj 2023
Ort
Ruda, Kalmar län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Anmärkningar
1/9Godkända kontrollpunkter
8/9BrytareFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
4/42

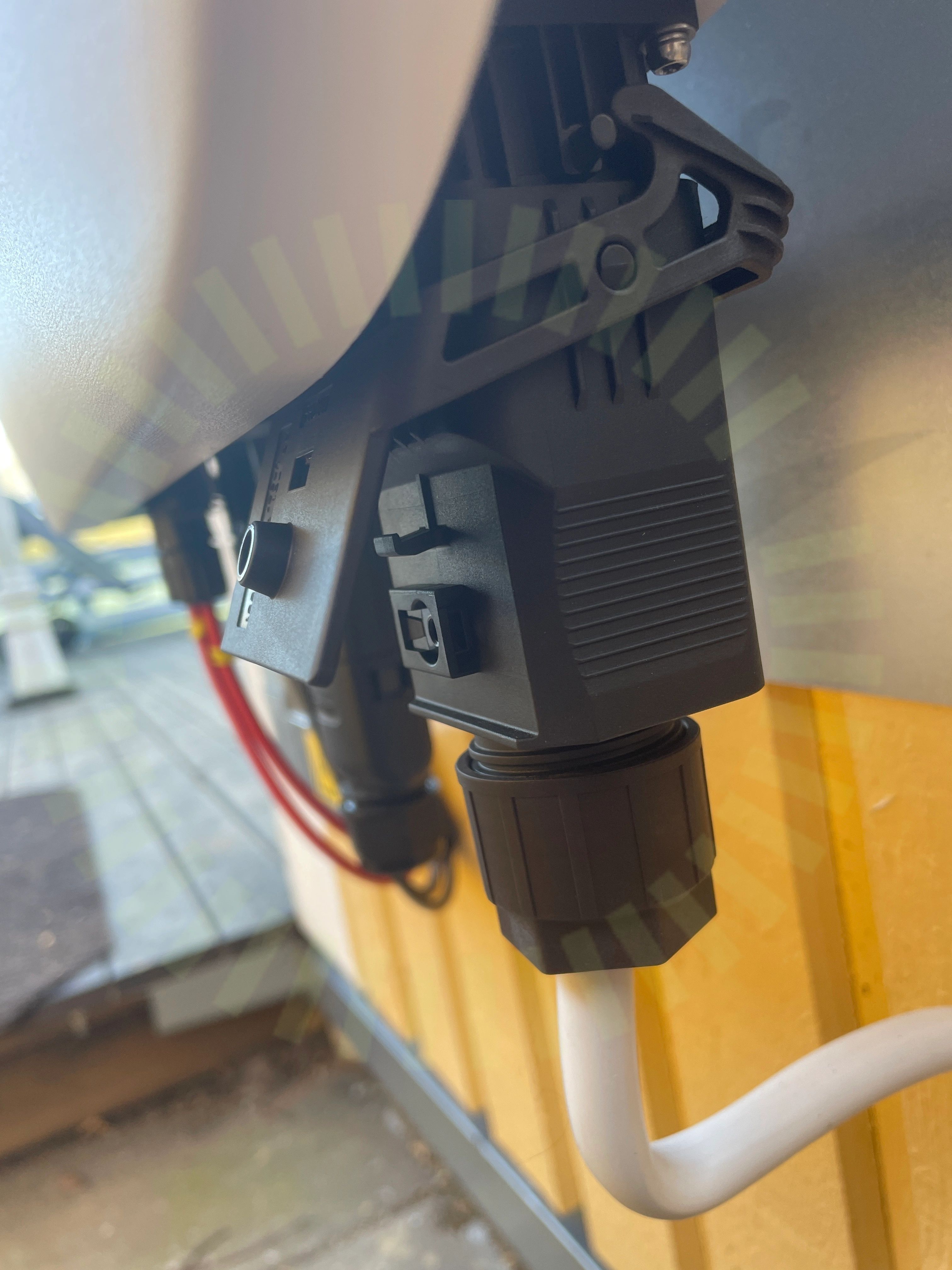

2.1 AC anslutning växelriktare
Inte godkändSkruv som låser koppling sitter lös
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

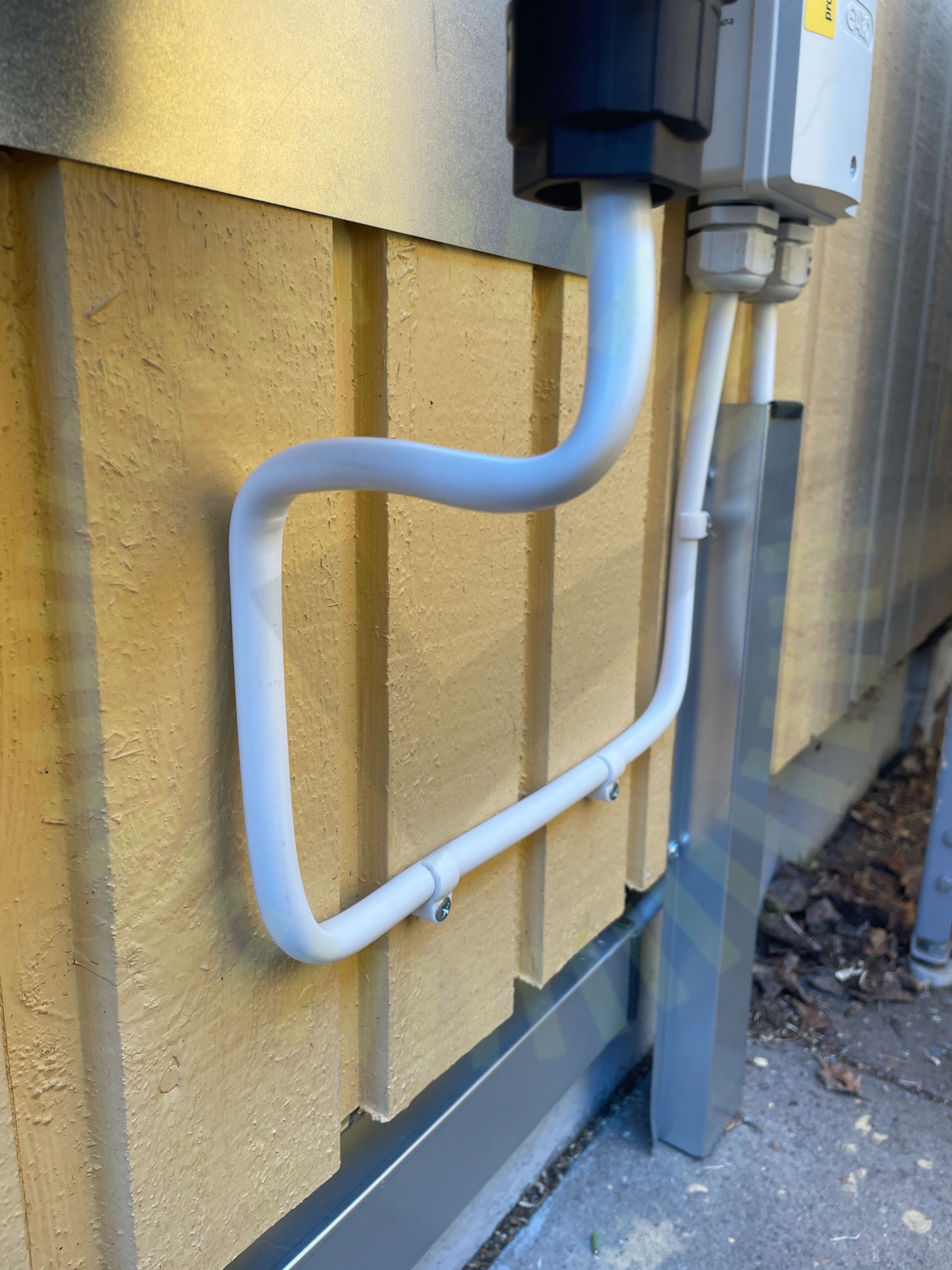

2.2 AC Böjradie
Inte godkändBöjar ska ha en sån radie att ledare och kablar inte skadas.
SS 436 40 00 (522.8.3)
2.3 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)

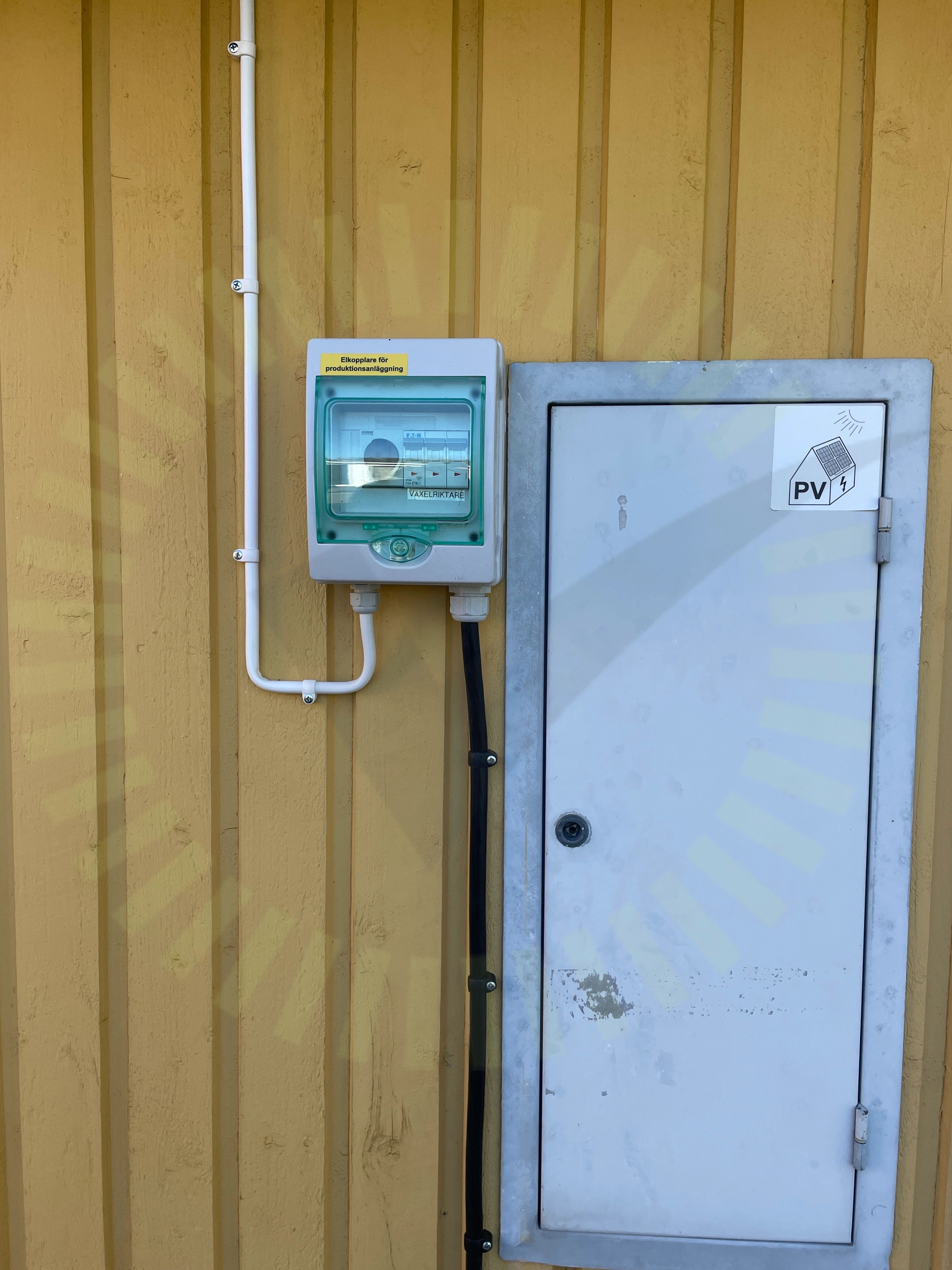

2.4 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på undercentral samt arbetsbrytare där växelriktare är ansluten
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
Godkända kontrollpunkter
38/42AC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt material
Longi: LR5-54HPB 390-410M
Anmärkningar
1/15

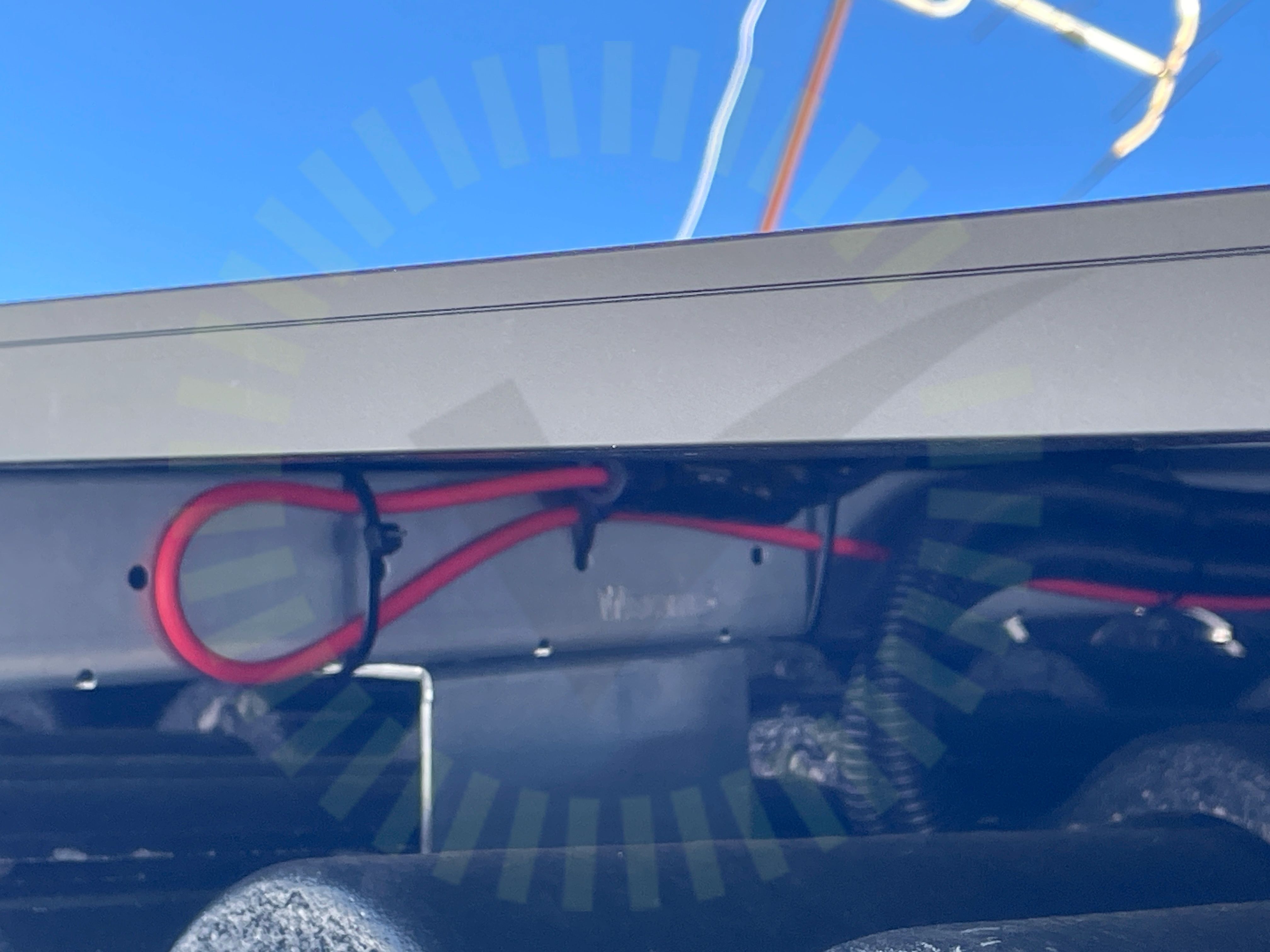

3.1 Panelkablagets böjradie
Inte godkändSträngkablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
14/15Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/15.1 Tappad panel
KundkommentarEn panel tappades ner från taket. Den mättes av elektrikern och konstaterades hel varpå den monterades. Kund vet ej vilken panel det är.
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/1

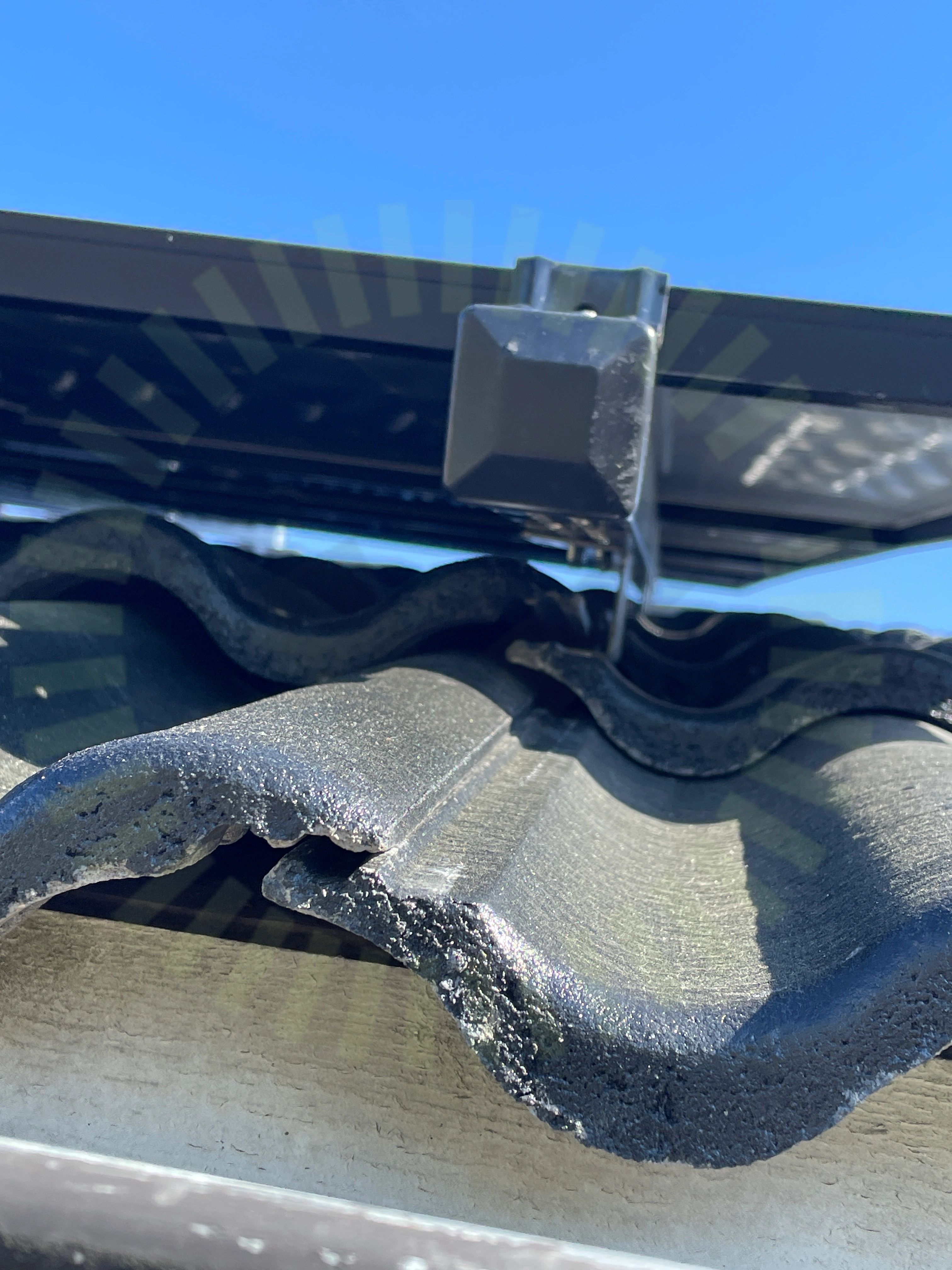

6.1 Täta pannor
Inte godkändTakpannorna ligger ojämt, risk för att pannor spricker
AMA HUS 21 (JUC.1/JUE.1)
Weland Stål: Läktfästen
Anmärkningar
4/22

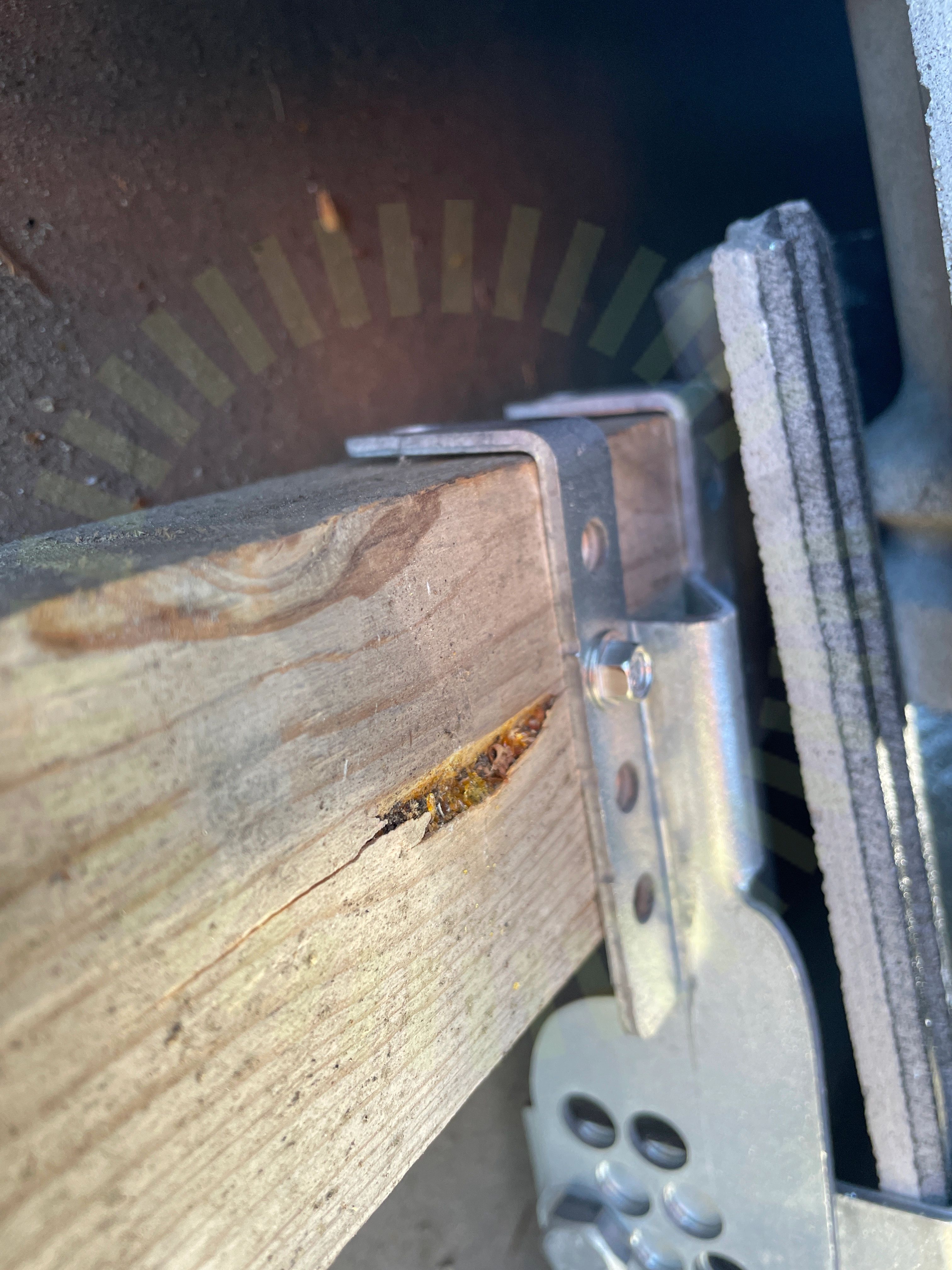

7.1 Läktinfästning
Inte godkändLäktfäste är inte infäst i enlighet med tillverkarens anvisningar
MA5104. Sid 1 (1) | Version 4 - 221101
7.2 Snö- och Vindlastberäkning
Inte godkändSnö-och vindlastberäkning saknas för projektet
Tillverkarens montageanvisningar
7.3 Takkrokarnas CC
Inte godkändSnö-och vindlastberäkning saknas på projektet, går ej att kontrollera korrekt avstånd mellan takkrokar
MA5104. Sid 1 (1) | Version 4 - 221101

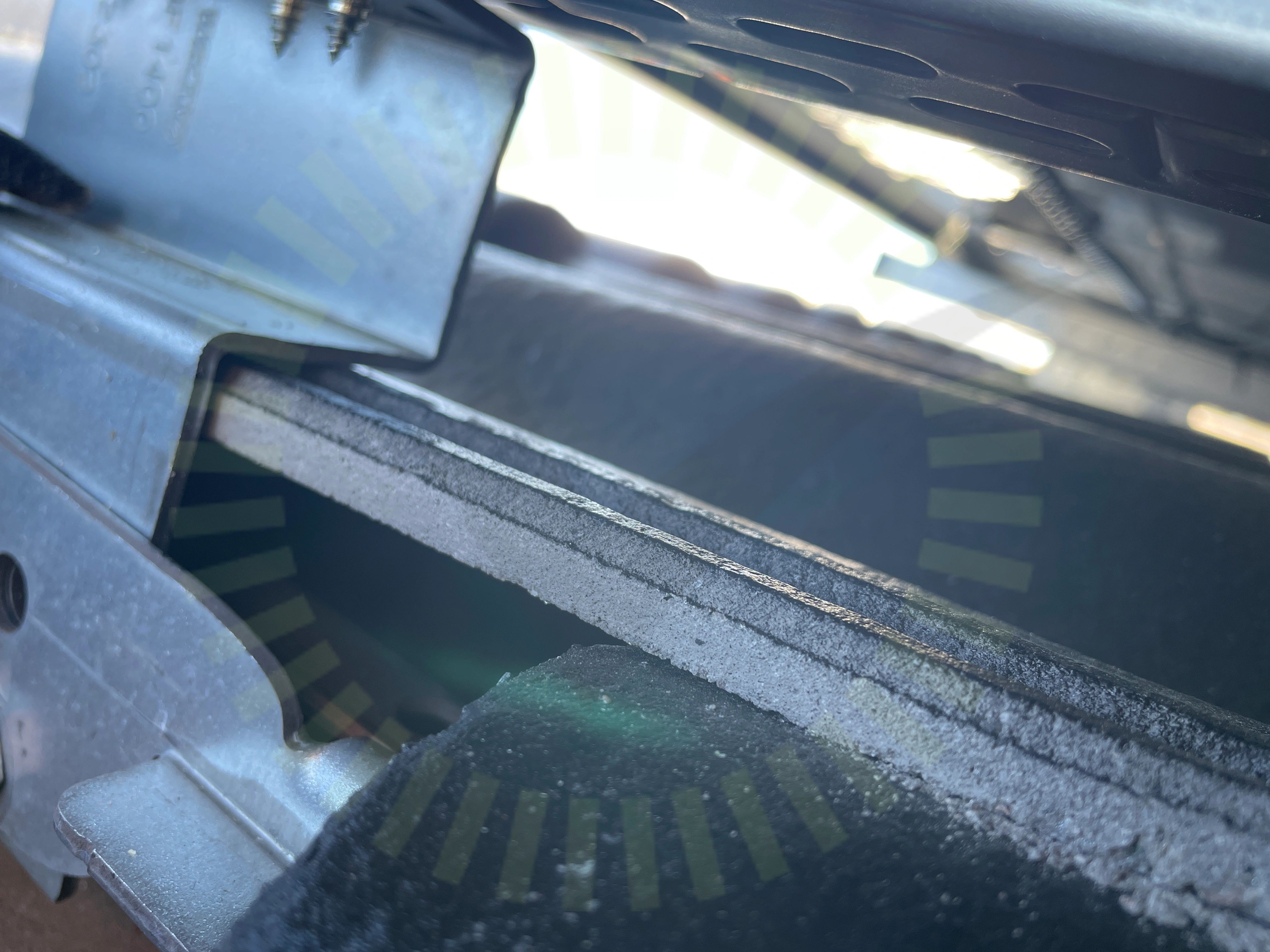

7.4 Underliggande takpanna
Inte godkändMinsta avstånd till underliggande panna ej uppfyllt
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
