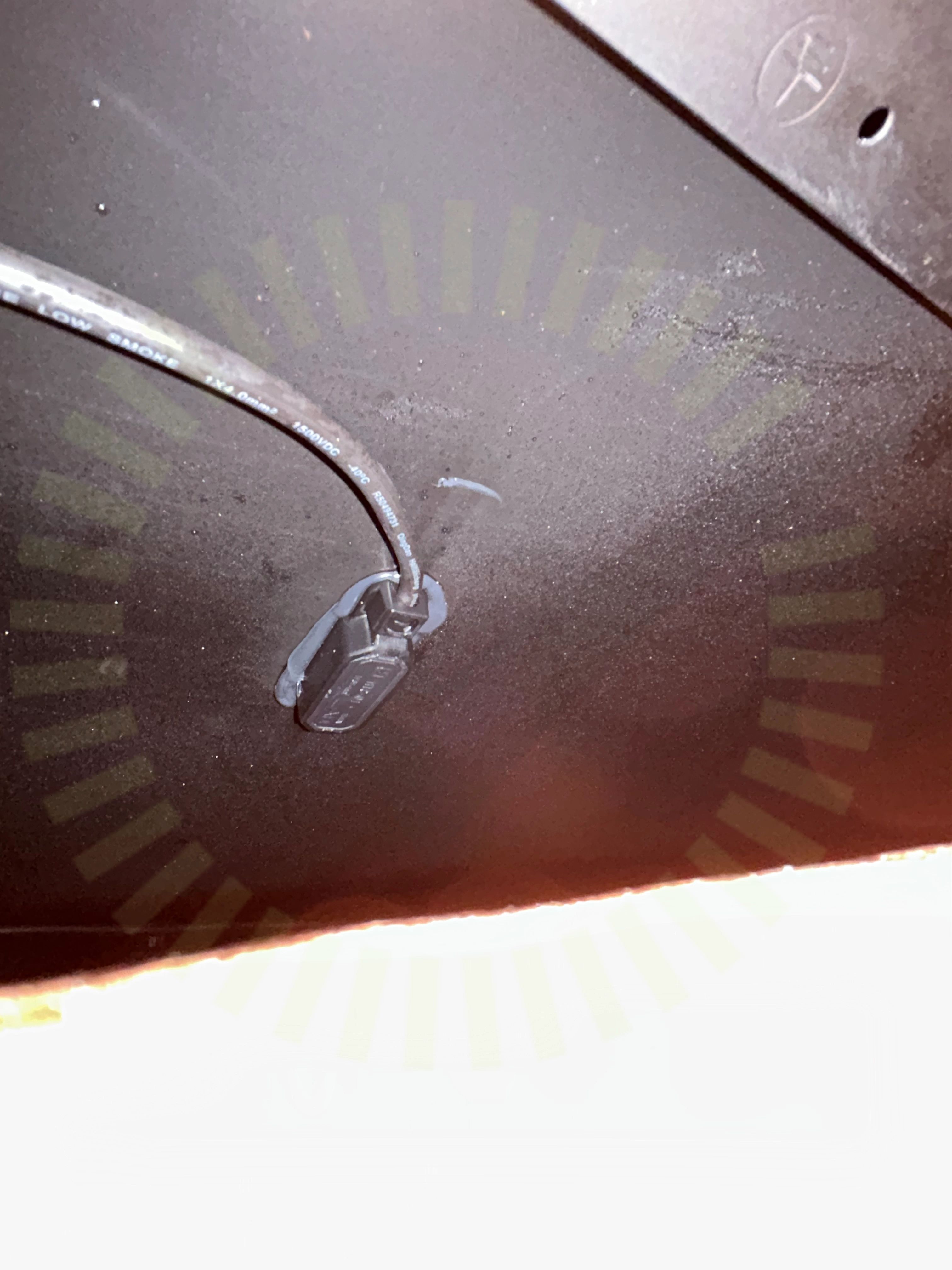

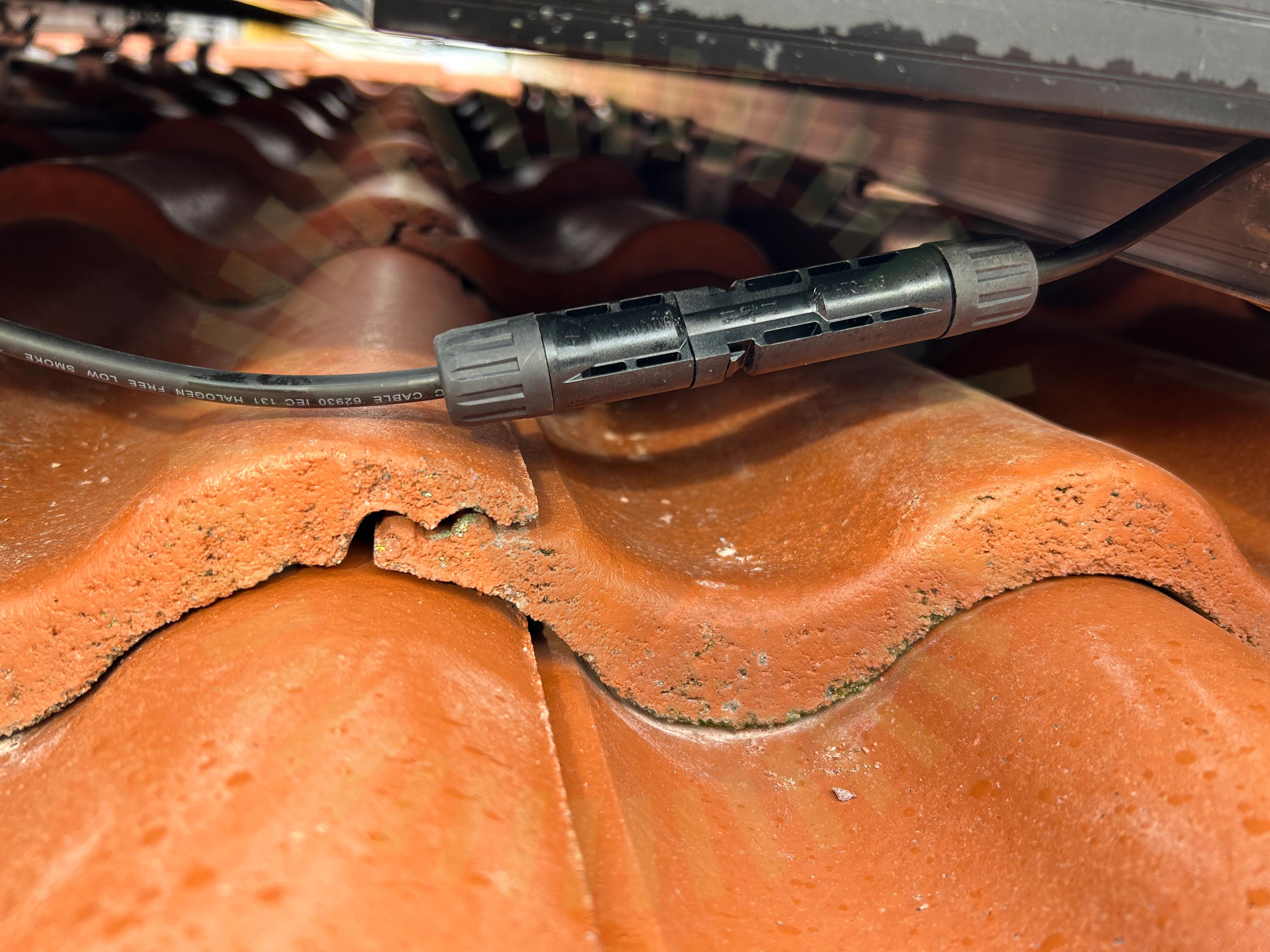

1.1 Kabeluppfästning
Inte godkändDC-kabel på taket hänger ner så den nästintill nuddar pannan.
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
9.0
Installation genom
PPAM Solkraft
Datum
12 januari 2023
Ort
Vikingstad, Östergötlands län
89% godkända11% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano
MontagesystemESDEC Lutande tegeltak
VäxelriktareSMA: STP 10.0 TL INT BLUE
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC Lutande tegeltak
Anmärkningar
5/54

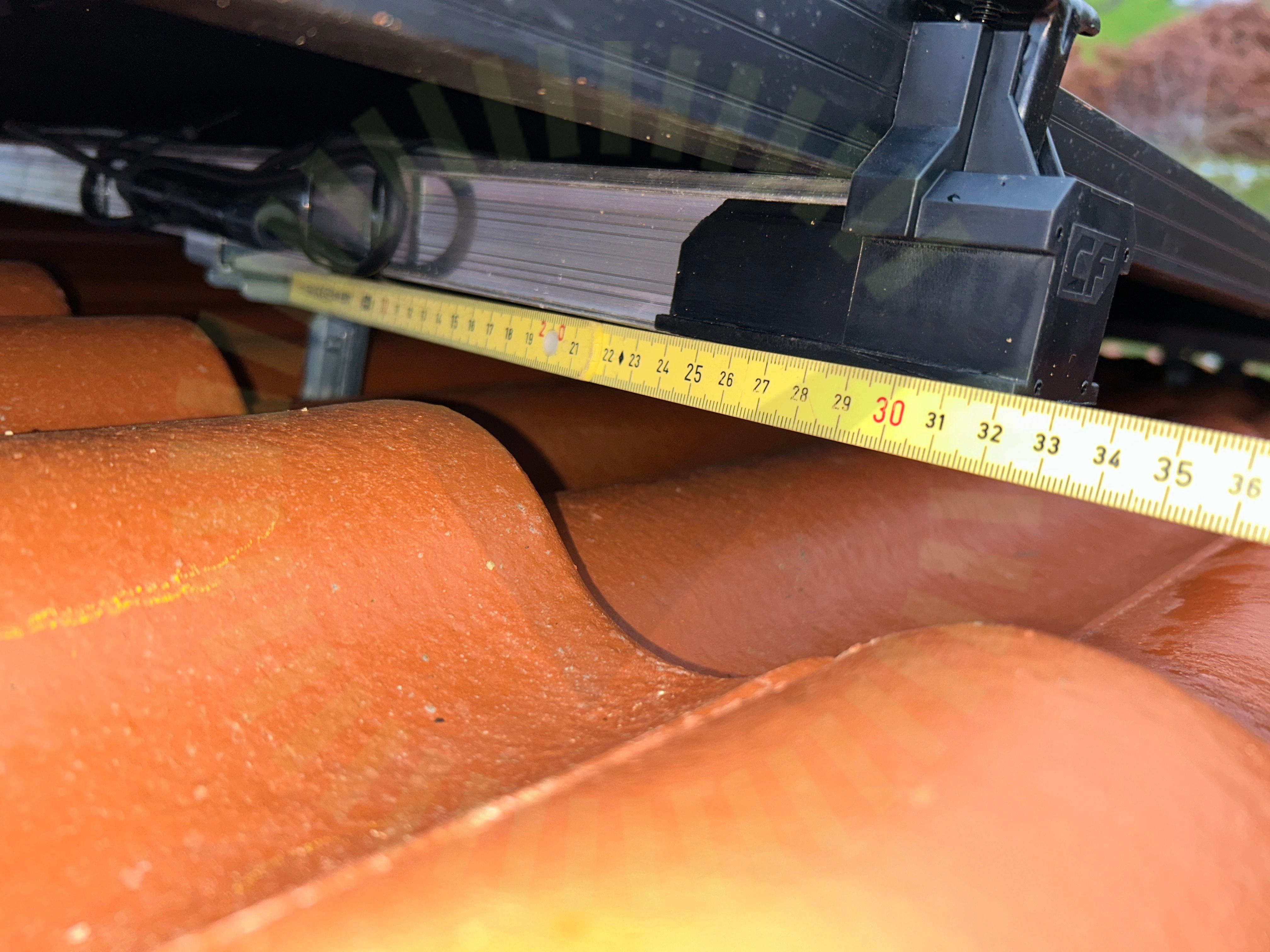

1.2 Skena överhäng
Inte godkändMax överhäng enligt ESDEC skall vara 250mm. Uppmätt avstånd: 350mm
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

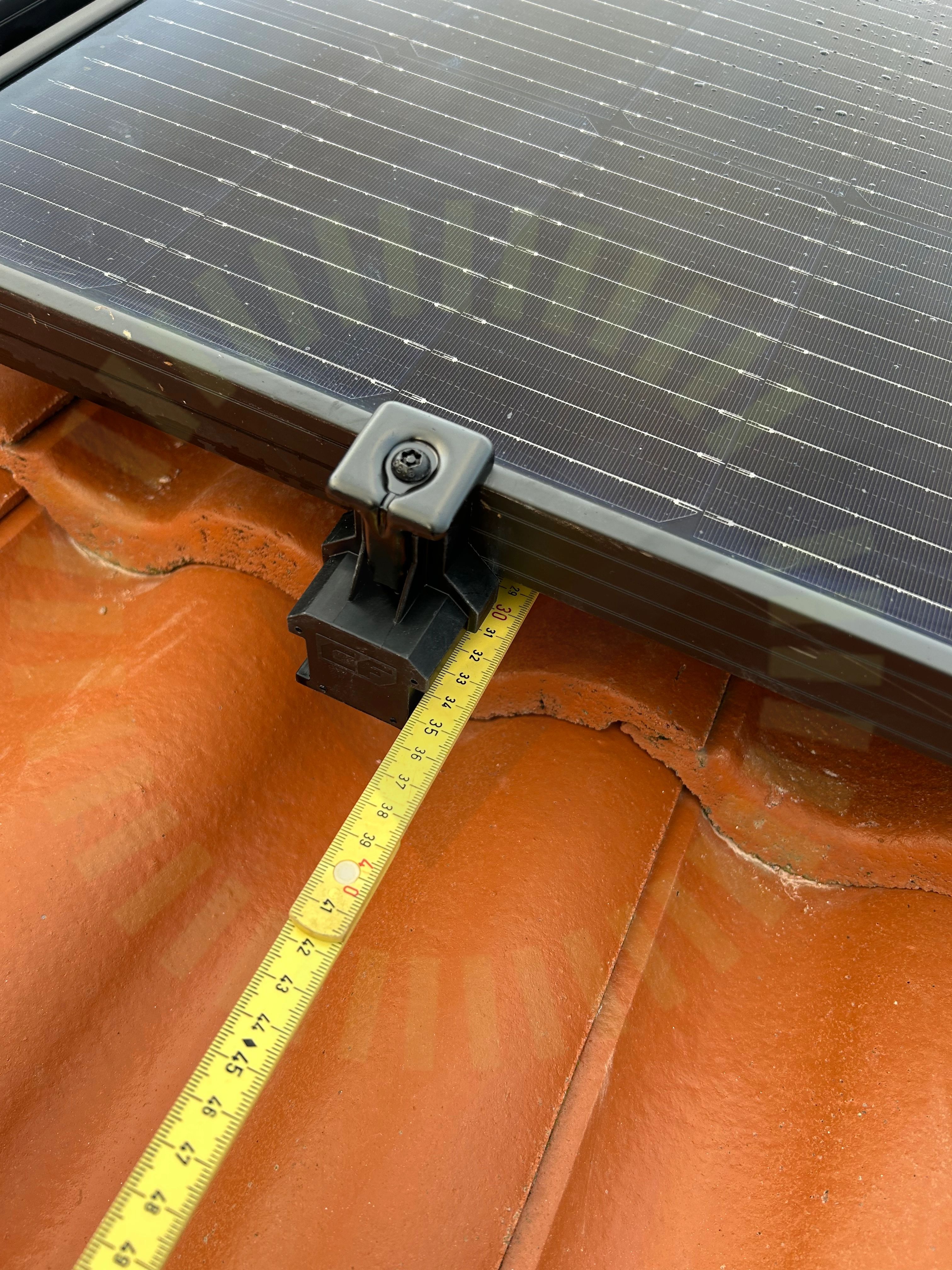

1.3 Skena överhäng
Inte godkändÖverhänget får max vara 25cm. Uppmätt avstånd 32cm.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

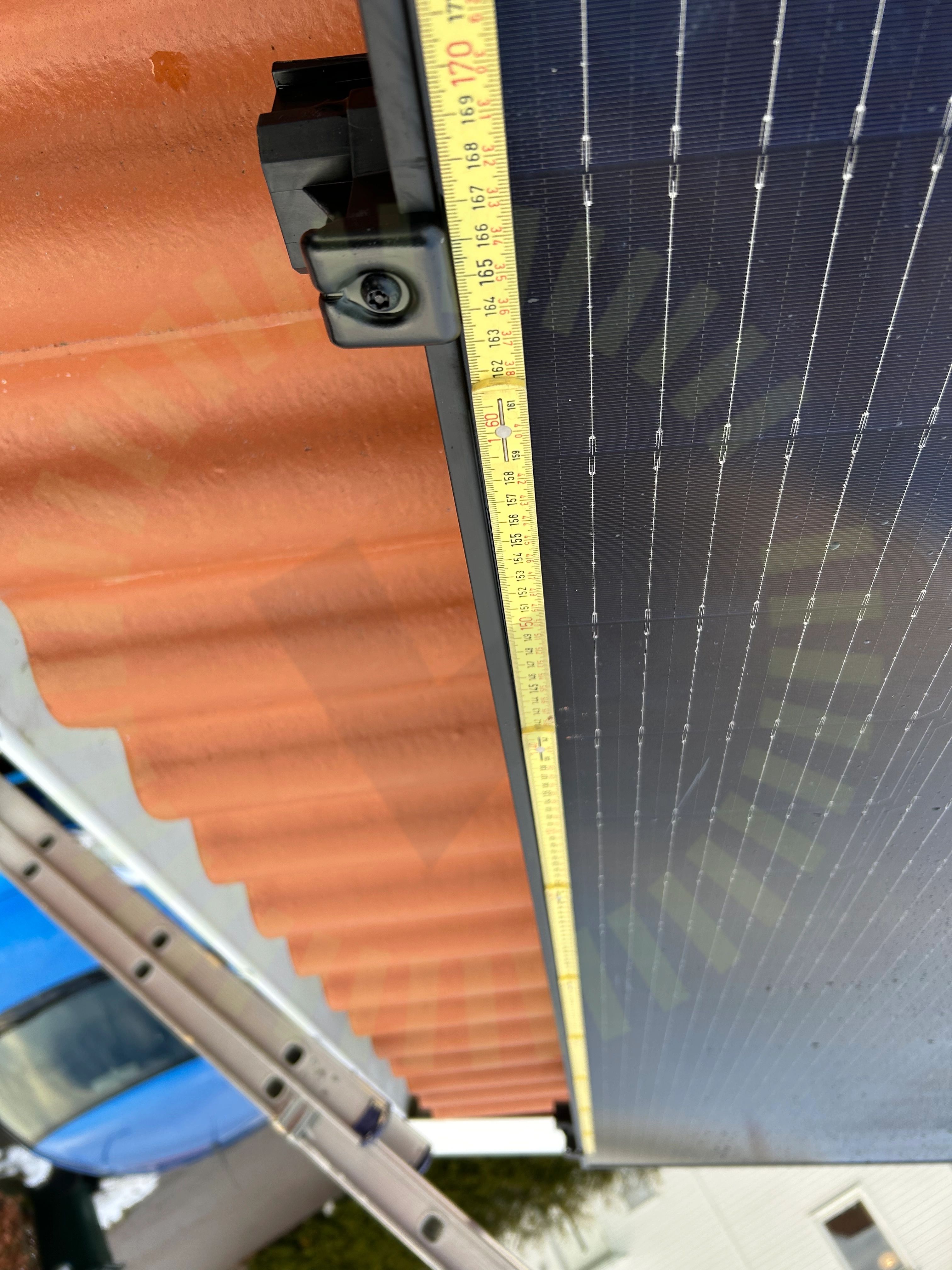

1.4 Snö- och Vindlastberäkning
Inte godkändEnligt snö- & vindlastberäkning skall avståndet mellan fästena för panelen vara ca 1050mm. Uppmätt avstånd: 1650mm.
Tillverkarens montageanvisningar

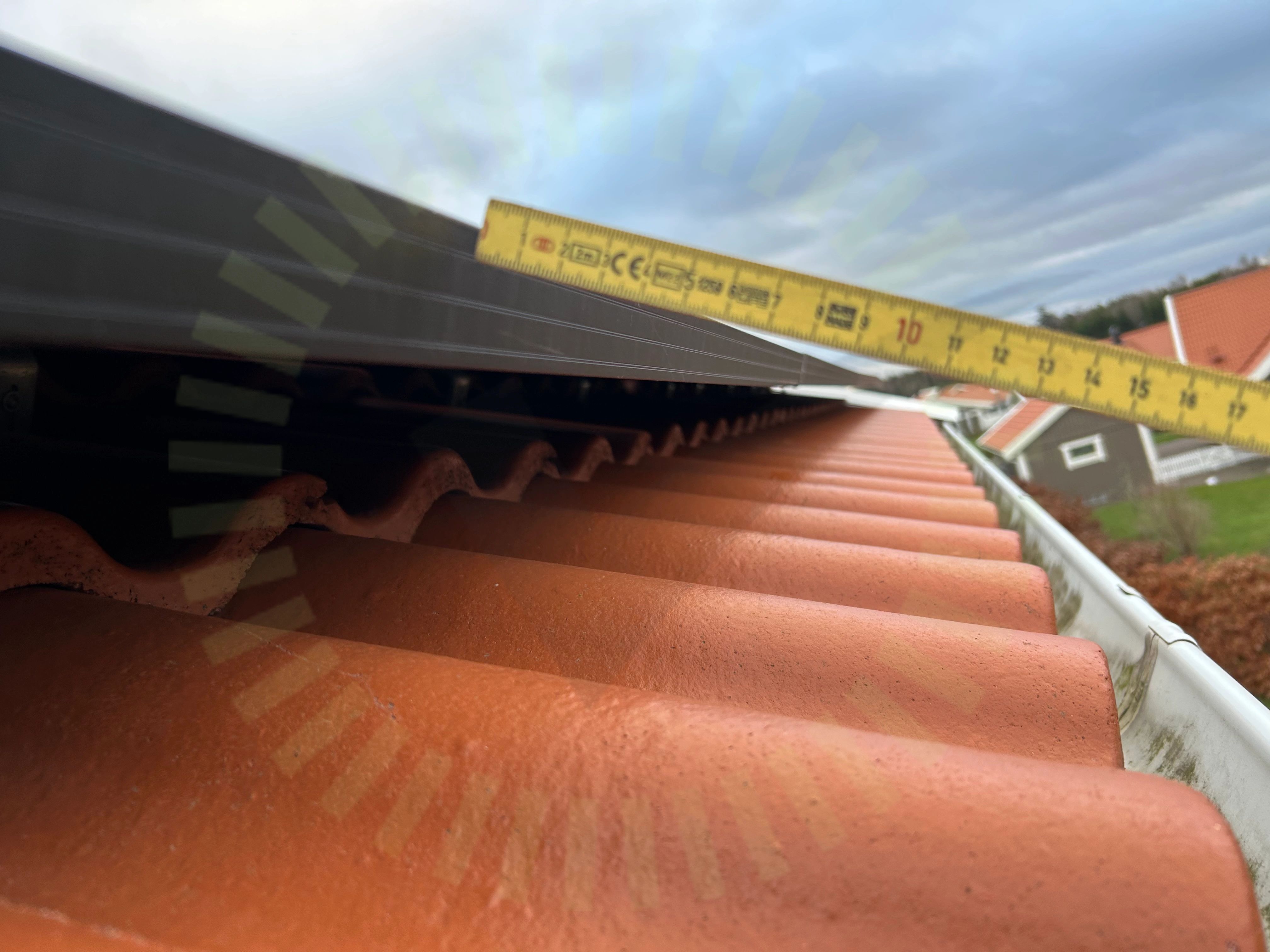

1.5 Säkerhetsavstånd
Inte godkändSäkerhetsavstånd på 25cm skall finnas på alla håll och kanter enligt ESDEC. Uppmätt avstånd 15cm.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter
Godkända kontrollpunkter
49/54Anpassade takpannorAnpassade takpannorAvstånd mellan takkrokarAvstånd mellan takkrokarFrämmande materialFrämmande materialFörstärkningsskruvFörstärkningsskruvInfästning skenaInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeKlämräckvidd för ställbart fästeMittklämmorMittklämmorMontering av takkrokarMontering av takkrokarPanel storlekPanel storlekPanelens ramhöjdPanelens ramhöjdShimsShimsSkadorSkadorSkarp kantSkarp kantSkarvning av skenaSkarvning av skenaSkyddSkyddSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakgenomföringTakkrok infästningTakkrok infästningTakkrokens orienteringTakkrokens orienteringTaklutningTaklutningTermisk brytpunktTermisk brytpunktVäderbeständigt materialVäderbeständigt materialÄndfästenÄndfästenÄndklämmorÄndklämmor
PPAM: Onyxium Nano
Anmärkningar
5/24

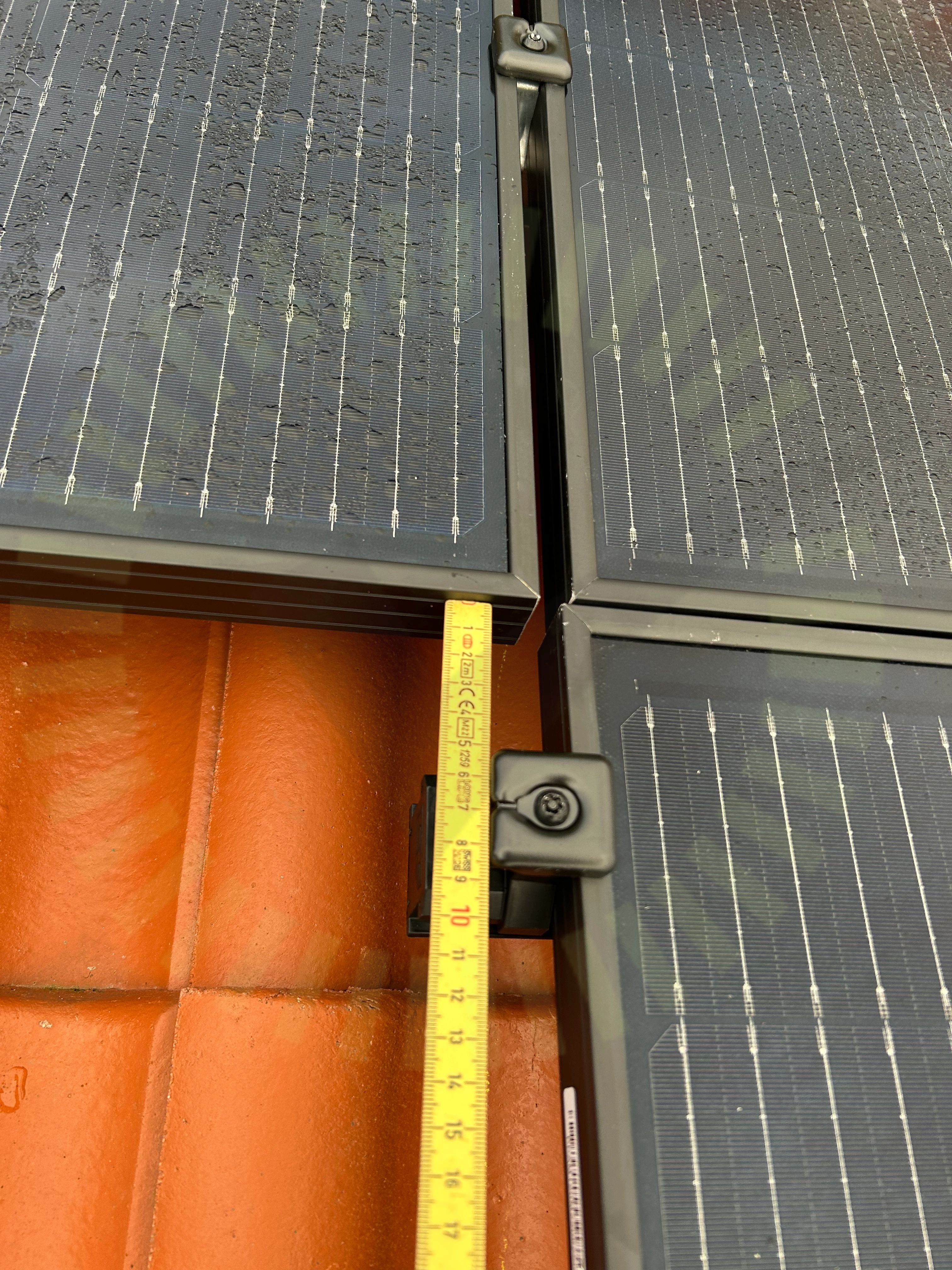

2.1 Fästenas placering
Inte godkändPlacering av fästen följer inte tillverkarens anvisningar. Uppmätt avstånd: 7cm
Tillverkarens anvisningar

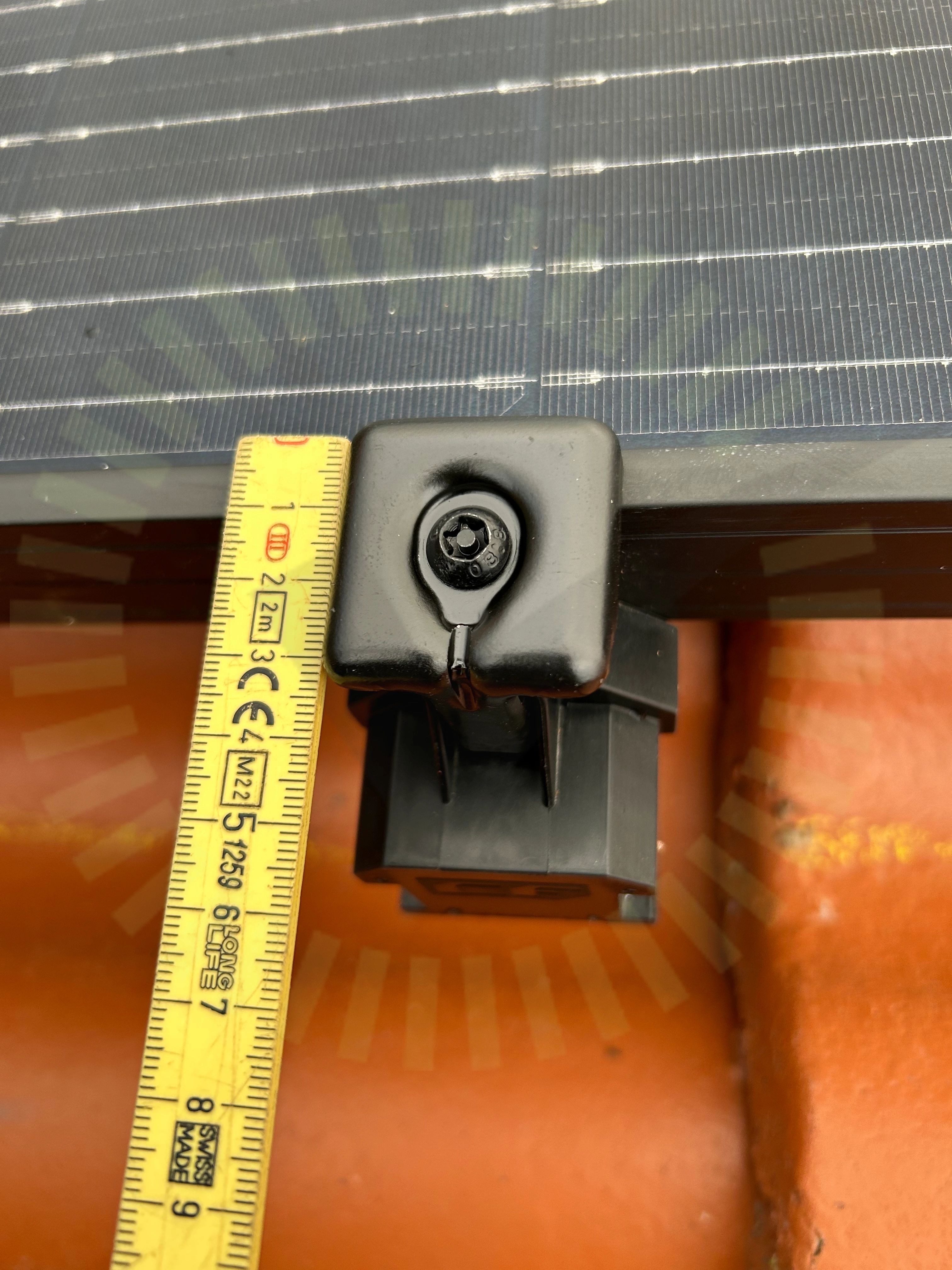

2.2 Fästenas storlek
Inte godkändPaneltillverkarens anvisningar kräver att fästet ska vara minst 50mm i bredd. Uppmätt mått på fästet: ca 30mm
Tillverkarens anvisningar
2.3 Fästenas storlek
Inte godkändFästena som är monterade är ca 30mm i bredd. Paneltillverkaren rekommenderar fästen som är minst 50mm i bredd. (Klämyta)
Tillverkarens anvisningar
2.4 Dragavlastade
Inte godkändDC-kablar från paneler är för hårt åtdragna på ett antal ställen vilket gör att dragavlastning inte erhålls.
SS 436 40 00 (522.8.3)

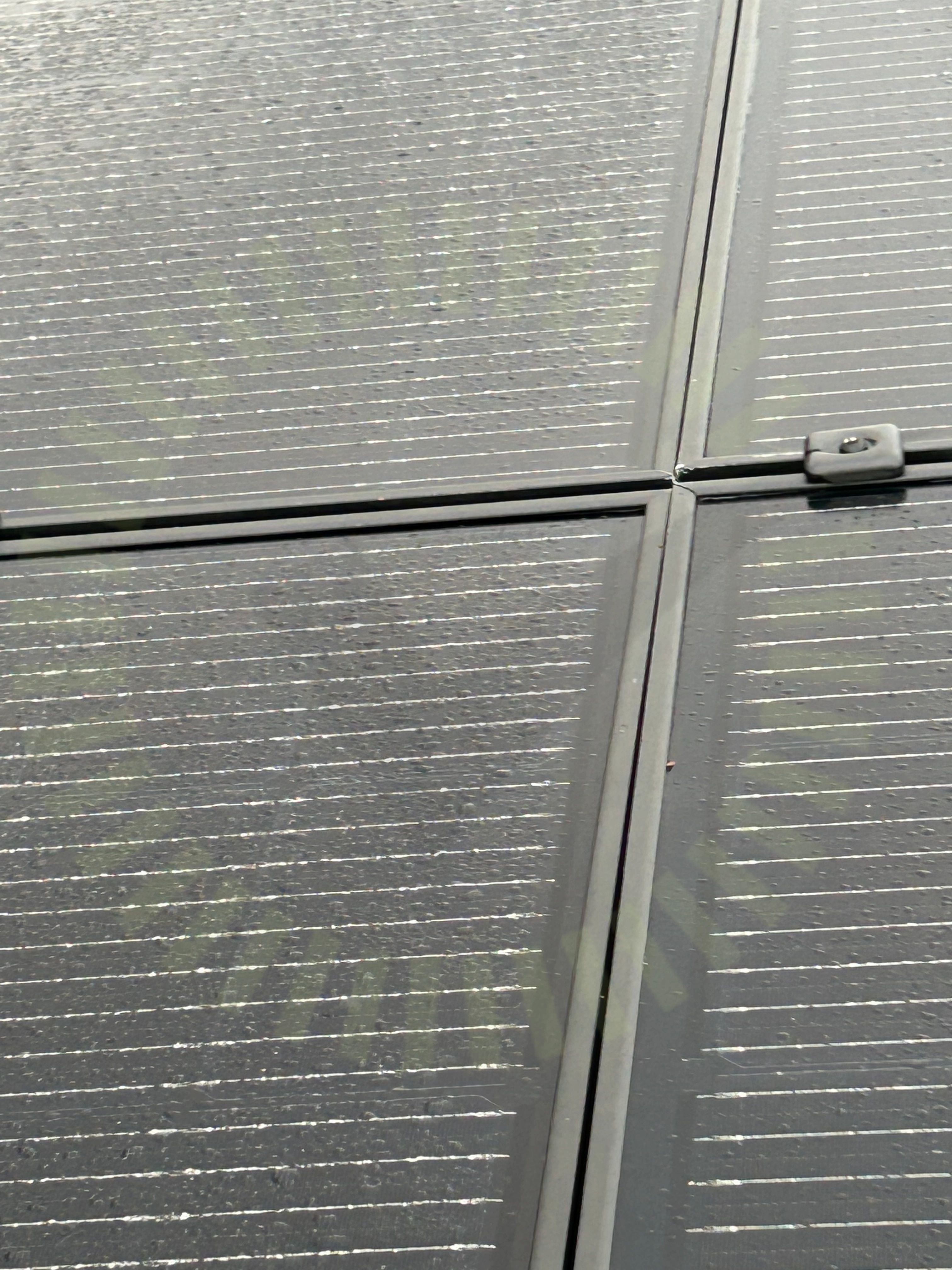

2.5 Mellanrum panelram
Inte godkändLuftavstånd mellan paneler på 5mm enligt tillverkarens anvisningar erhålls inte.
Tillverkarens anvisningar
Godkända kontrollpunkter
19/24DragavlastadeDräneringshålDräneringshålFästenas placeringFästenas överlappningFästenas överlappningFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeHöjdskillnadHöjdskillnadMellanrum panelramSkadorSkadorSkuggaSkuggaSträngförläggningSträngförläggning
SMA: STP 10.0 TL INT BLUE
Anmärkningar
2/28

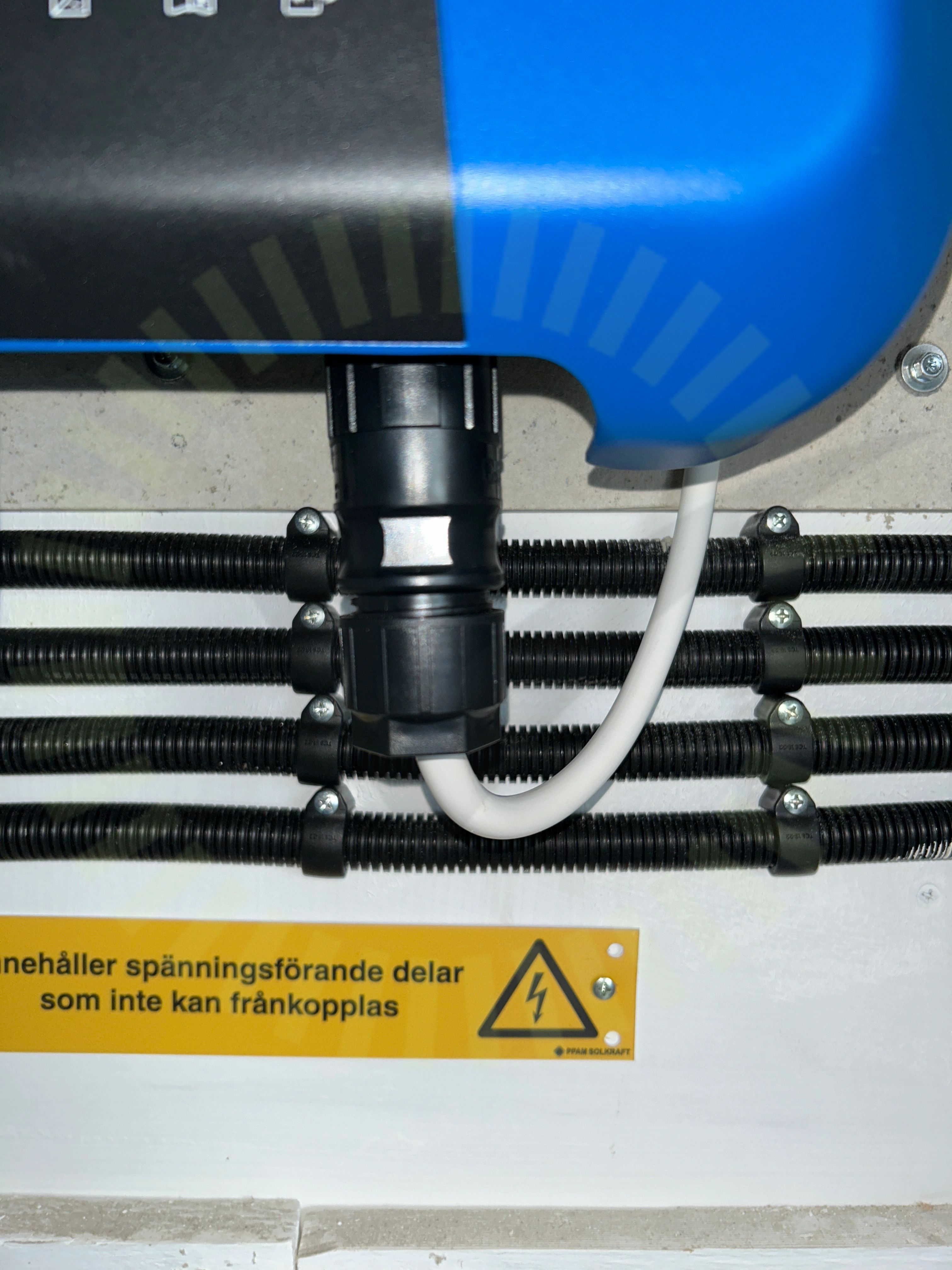

3.1 AC Böjradie
Inte godkändAC-kabel för hårt åtdragen så att ingen dragavlastning erhålls.
SS 436 40 00 (522.8.3)
3.2 Mätprotokoll DC
Inte godkändMätprotokoll ej överlämnat till kund.
ELSÄK-FS 2022:1 (6 §)
Godkända kontrollpunkter
26/28AC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaMärkningSträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVinkel
