Besiktningsrapport
9.4
Installation genom
Nova Solar
Datum
23 februari 2024
Ort
Lerum, Västra Götalands län
Klämmornas överlappning
Kabeluppfästning
Ändklämmor
+ 2
93% godkända
7% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Huawei: SUN2000-12-25KTL-M5
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Fel antal paneler.
Godkända kontrollpunkter
2/3
Tak 1, Longi: LR5-54HTB
Anmärkningar
1/18
2.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
16/18
Ej tillgängligt vid besiktning
1/18
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/22

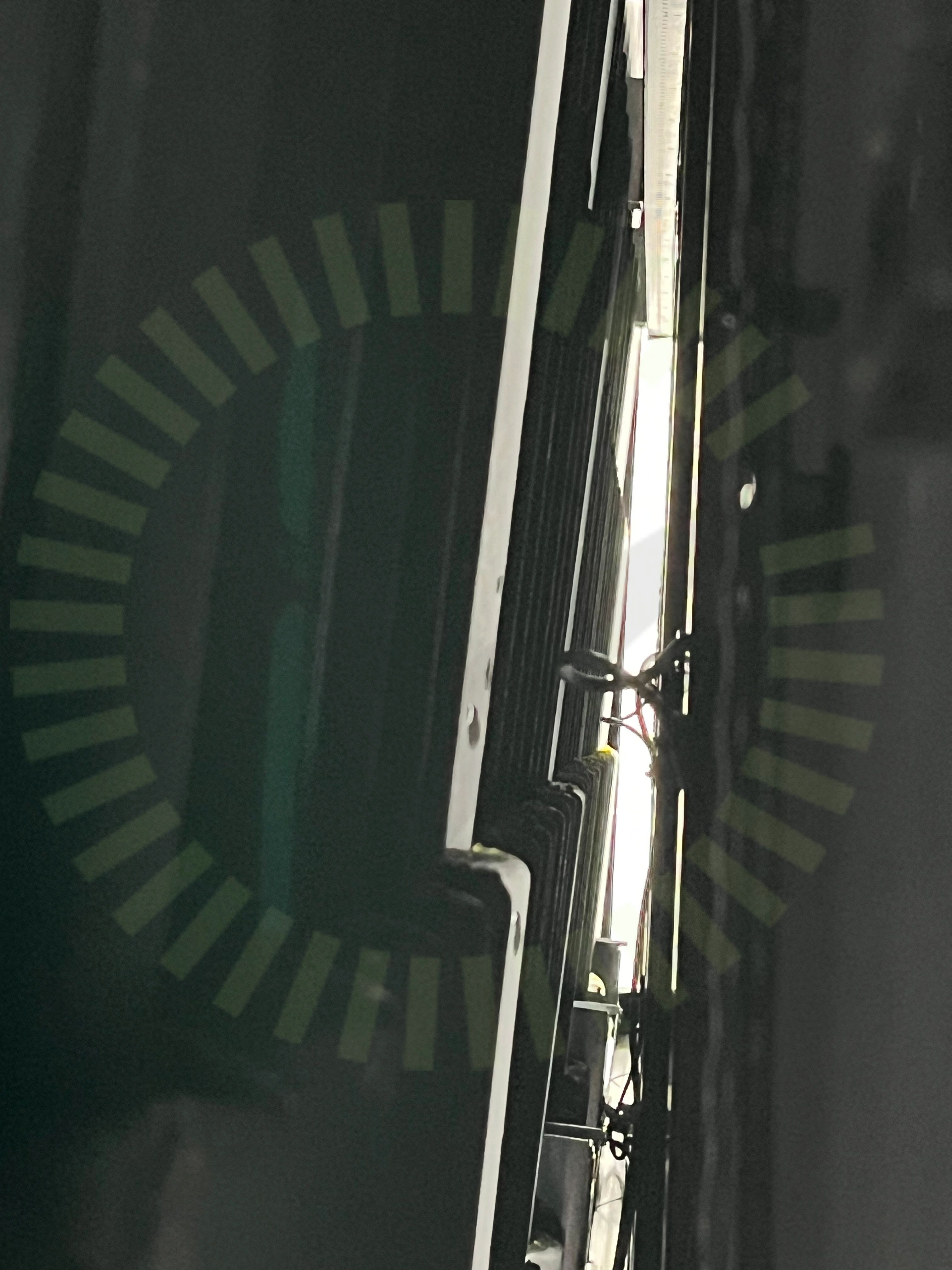

3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

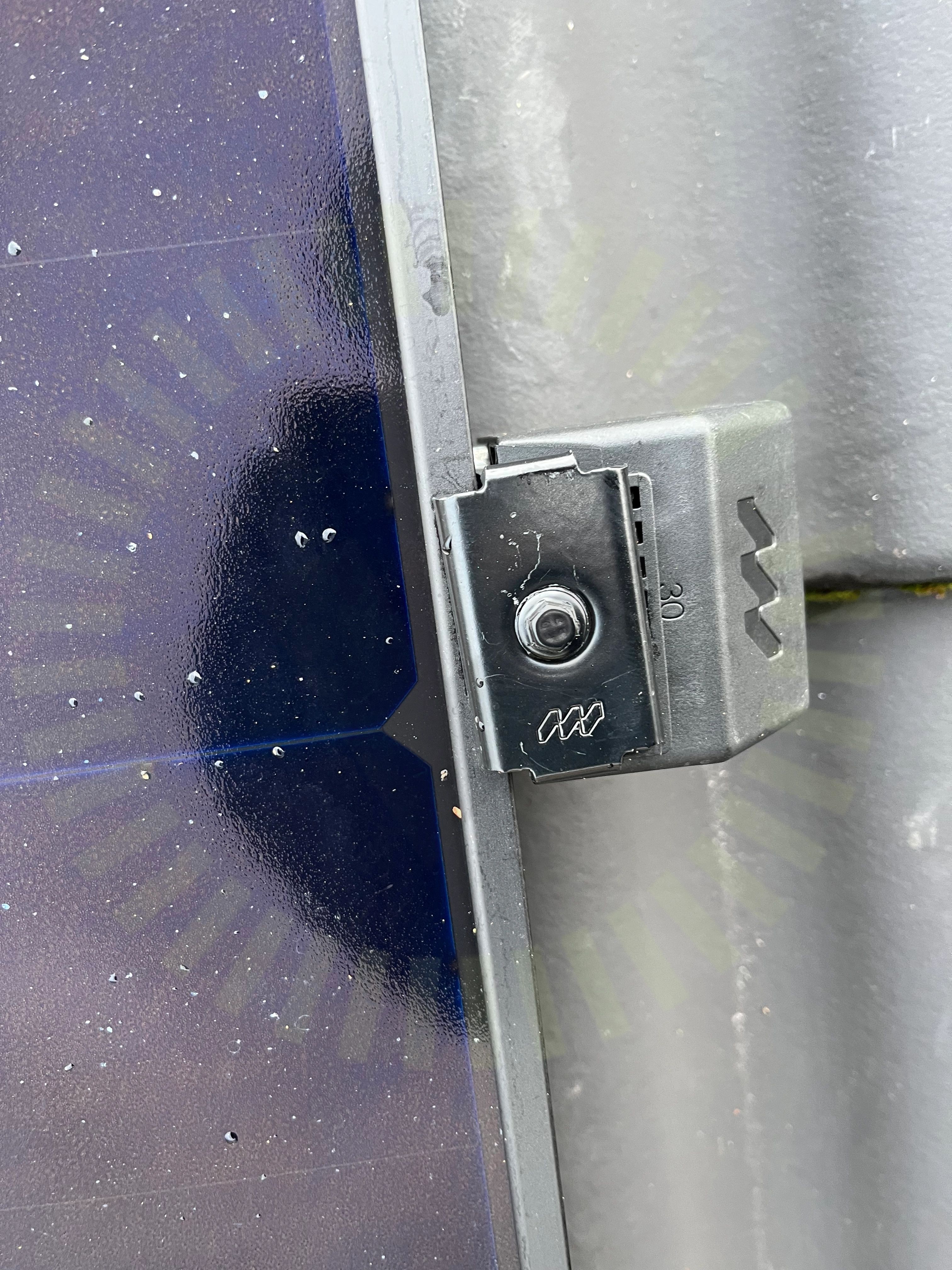

3.2 Ändklämmor
Inte godkänd
Ändklämman sitter snett.
Godkända kontrollpunkter
20/22
Undercentral
Anmärkningar
1/7

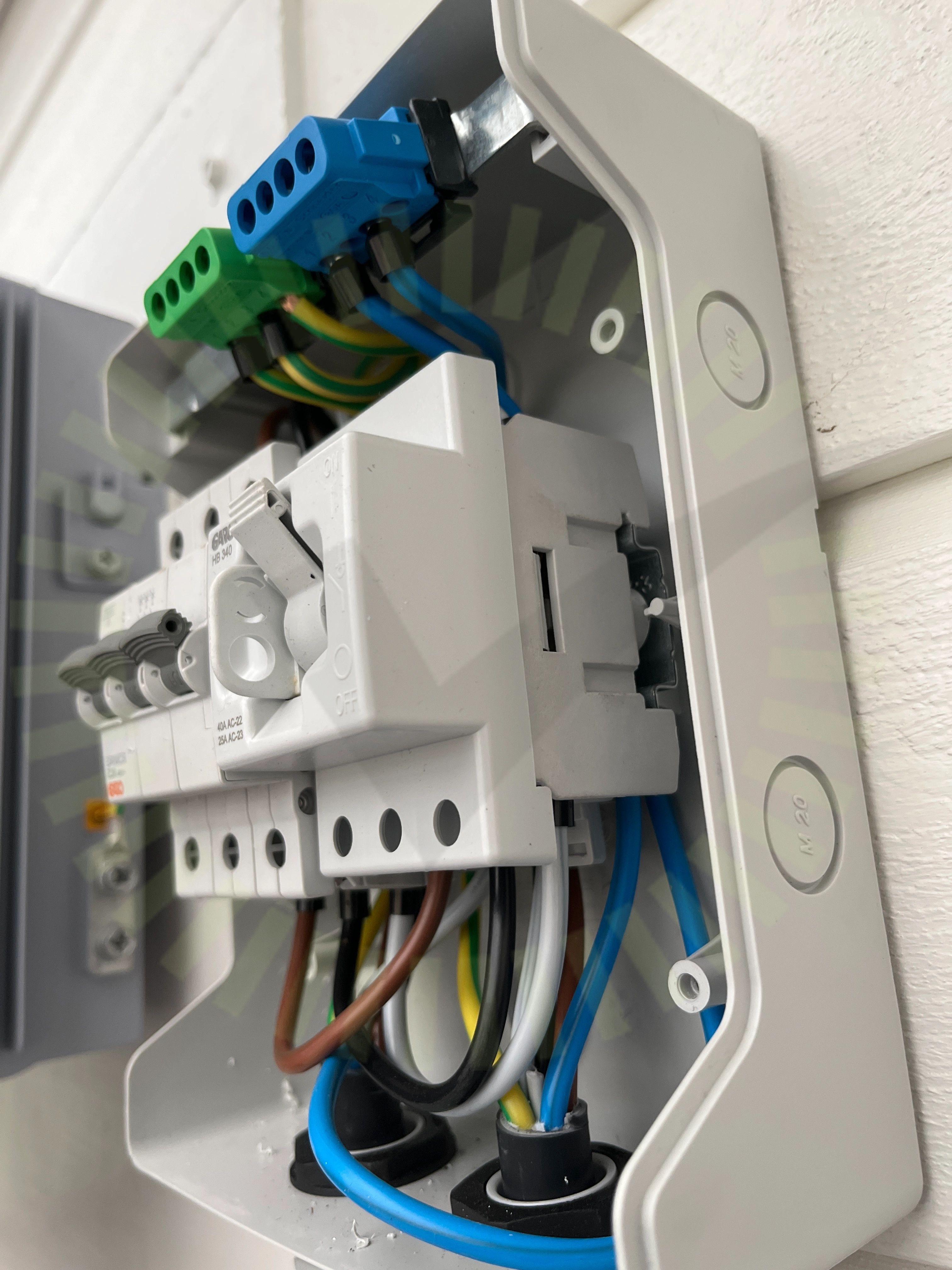

4.1 Huvudbrytare
Inte godkänd
Huvudbrytaren sitter inte fast.
Godkända kontrollpunkter
6/7
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
2/39

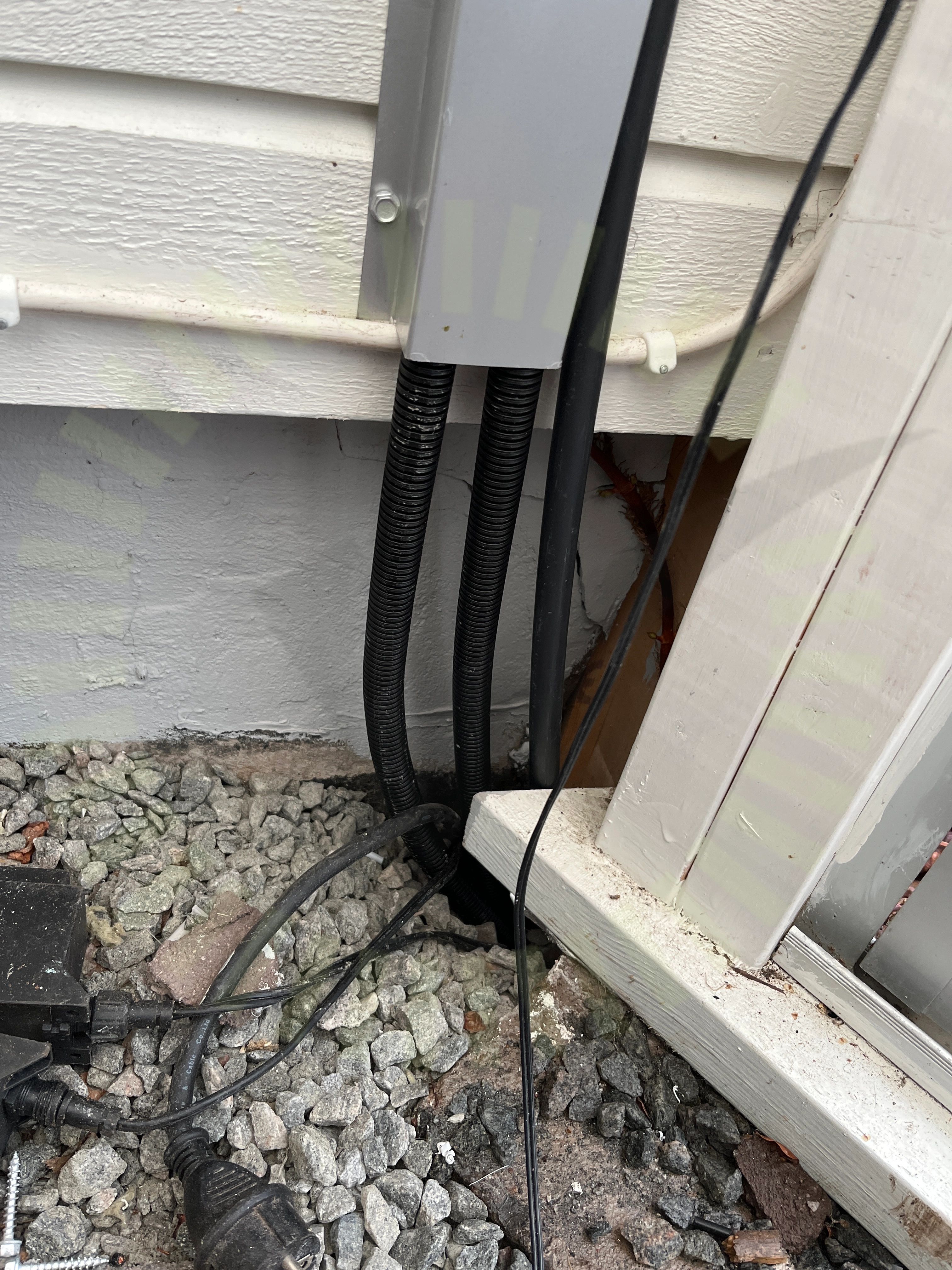

6.1 DC Kablage förläggning
Inte godkänd
Kablaget är inte uppfäst så det har tillräckligt stöd.

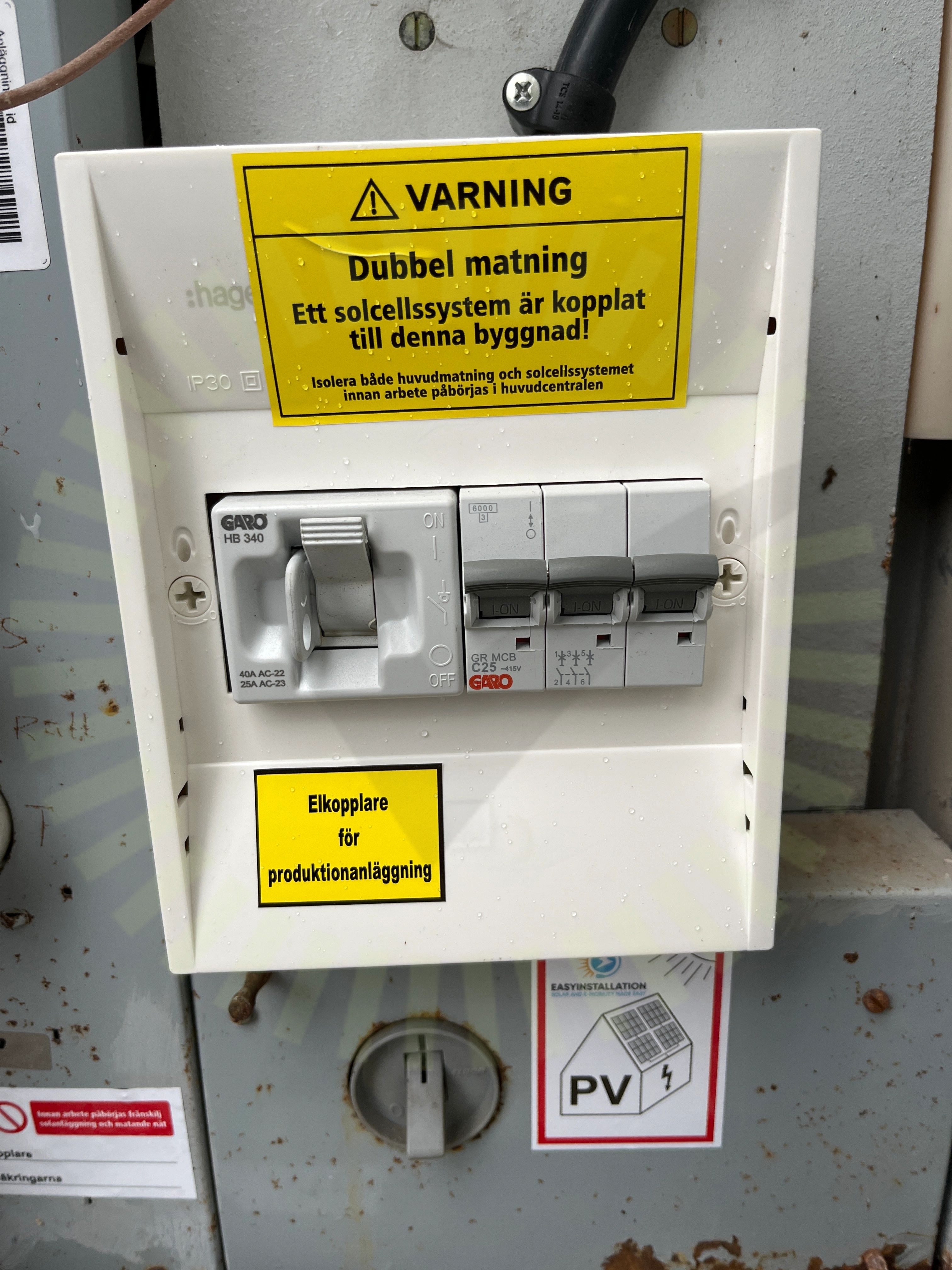

6.2 Identifiering
Inte godkänd
Märkning är inte utfört så det är tydligt vad som tillhör vad.
