Besiktningsrapport
9.4
Installation genom
Hammarö Solenergi
Datum
7 oktober 2025
Ort
Skoghall, Värmlands län
DC Kontakter
Informering av solceller
Placering
94% godkända
6% ej godkända
Om installationen
Växelriktare
Reco: RHT-XK-40
Batteri
EnerShare: Core
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/16
1.1 Batteri PE
Inte godkänd
Batteriets jordkabel har för klen area. Enligt tillverkarens anvisningar ska jordkabeln vara 10mm2.
Enershare CORE Series Battery Operating Manual V1.4, sid 30
Godkända kontrollpunkter
15/16
Antal batterimoduler
Avstånd närliggande objekt
Avstånd till växelriktare
DC anslutning
Fastsäkring av produkt
Lutning
Signalkabel batteri
Skador
Smartmätare
Styrmodul fastskruvad
Tillgång till batteriet
Underliggande material
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4

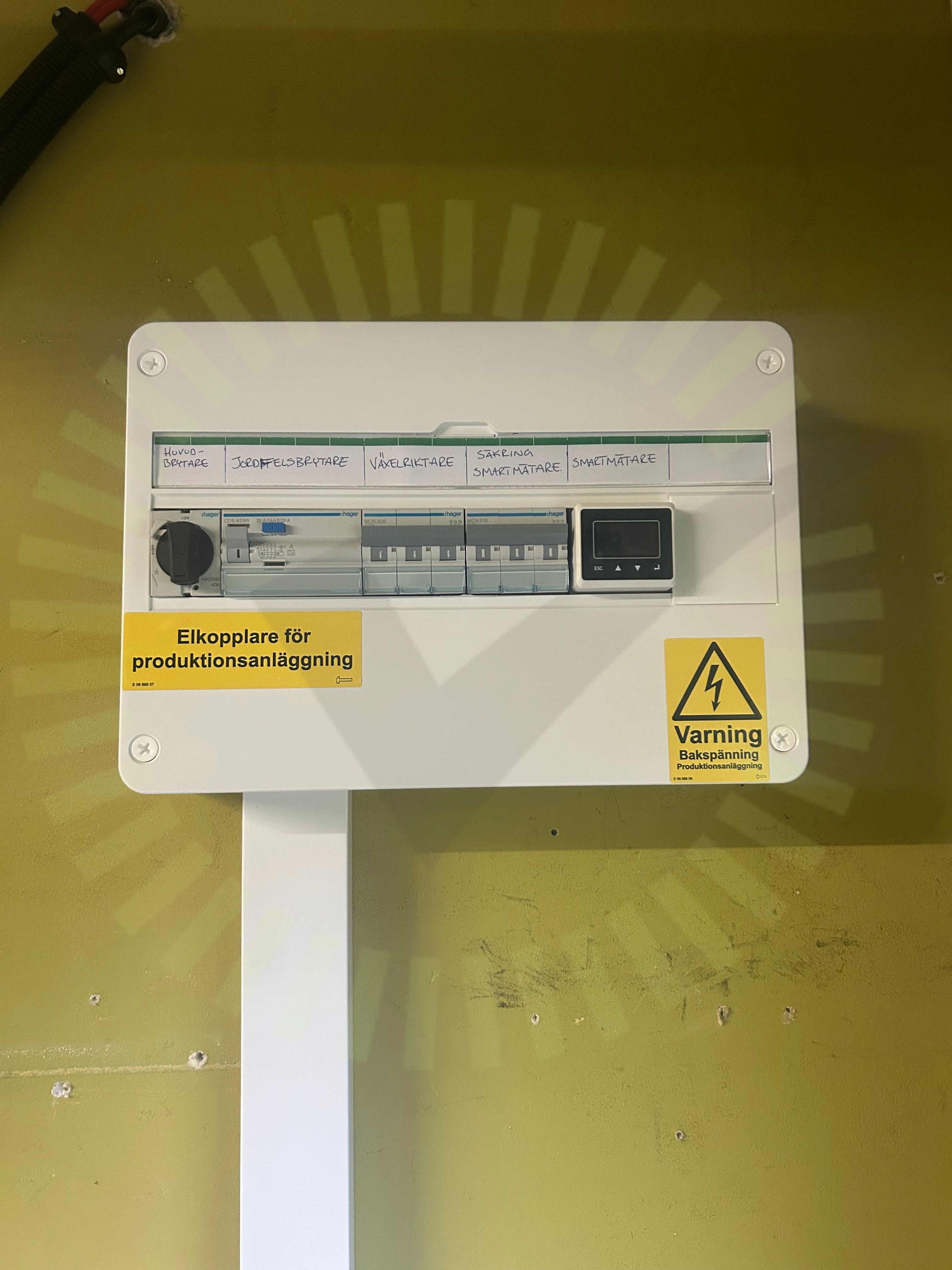

2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/33
3.1 DC Kontakter
Inte godkänd
DC-kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

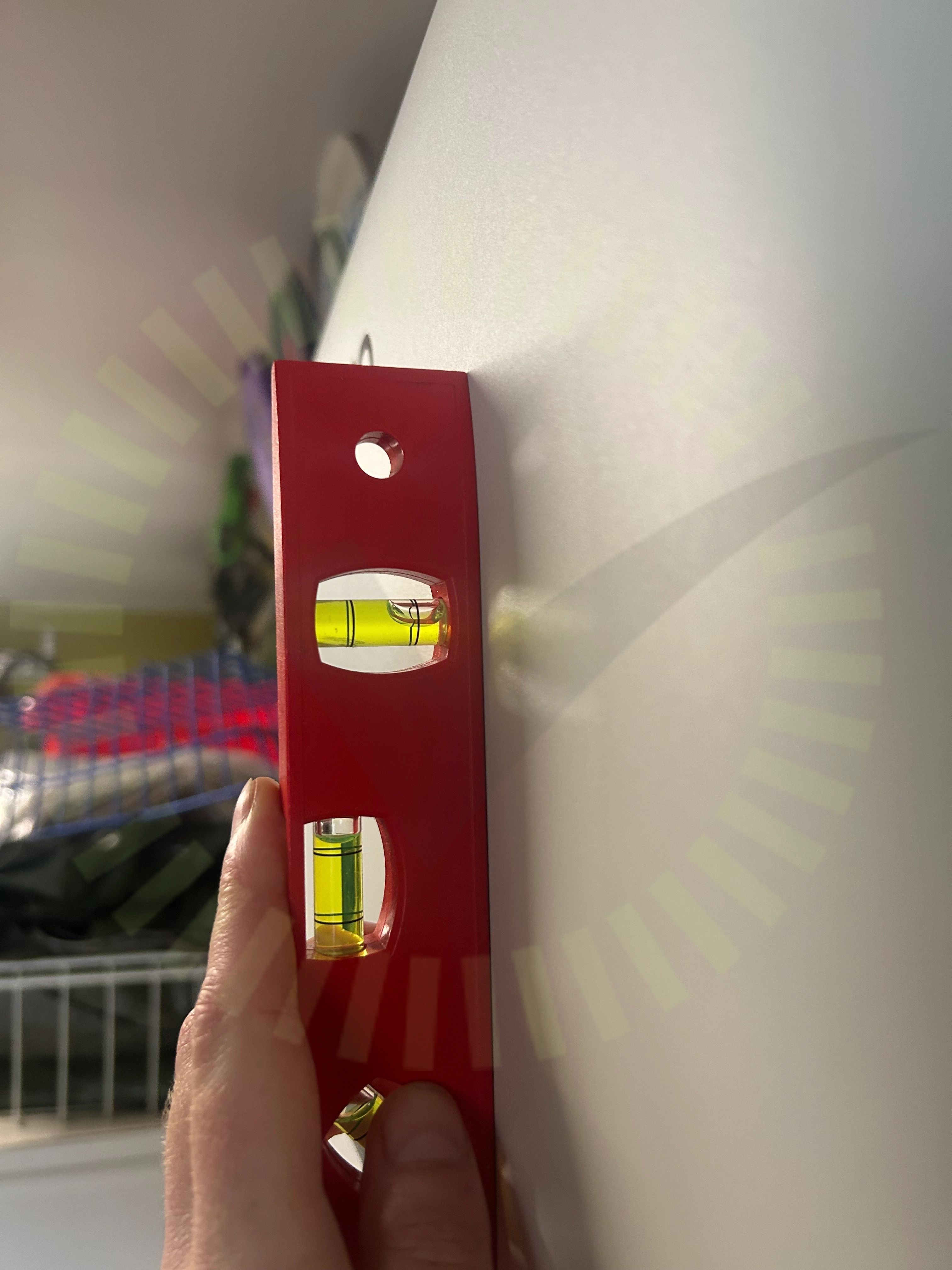

3.2 Placering
Inte godkänd
Växelriktaren är inte placerad enligt tillverkarens anvisningar. Den lutar framåt.
Godkända kontrollpunkter
31/33
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
