Besiktningsrapport

8.8

Installation genom

Sun4Energy

Datum

28 augusti 2023

Ort

Karlstad, Värmlands län

PEN-ledare

Förbindelse av kontakter

Kontaktdon

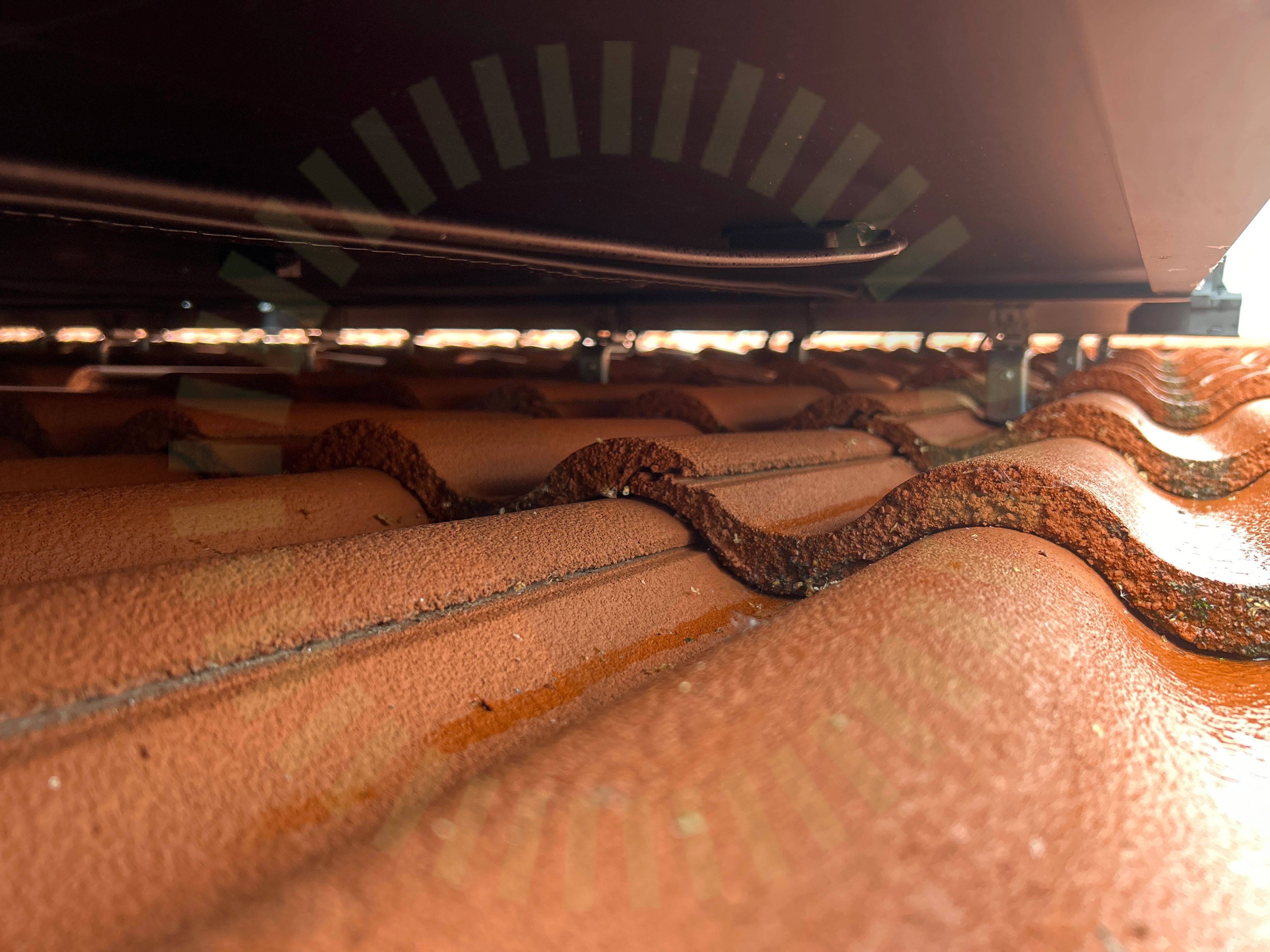

+ 18

85% godkända15% ej godkända

Om installationen

PanelerEurener: MEPV 108

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MOD 3-9TL3-X

VäxelriktareGrowatt:SPH 4000-10000TL3 BH-UP

BatteriGrowatt ARK XH Battery System

TillbehörUndercentral

TillbehörSmartmätare: EASTRON: SDM630

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

7/27

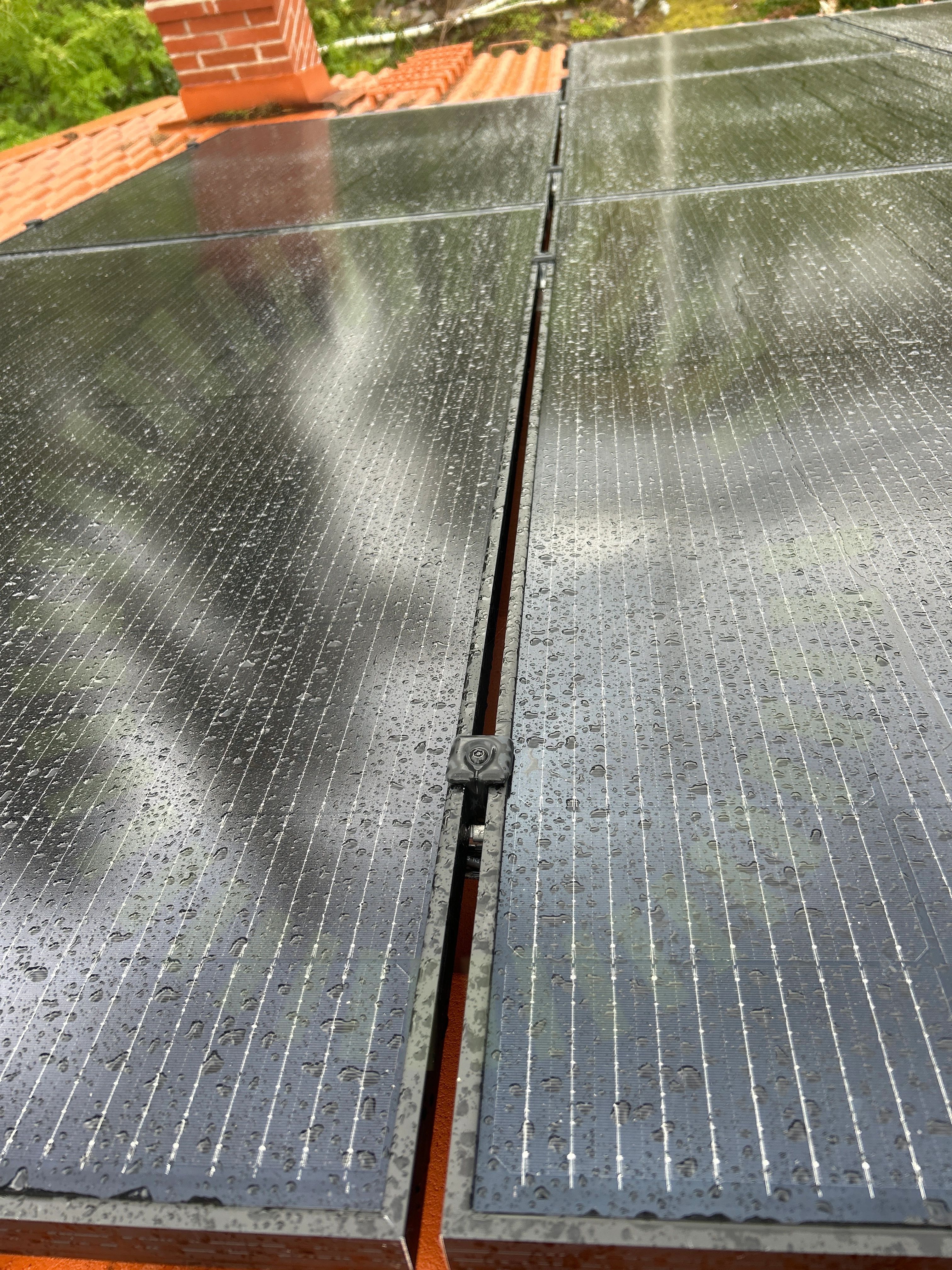

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

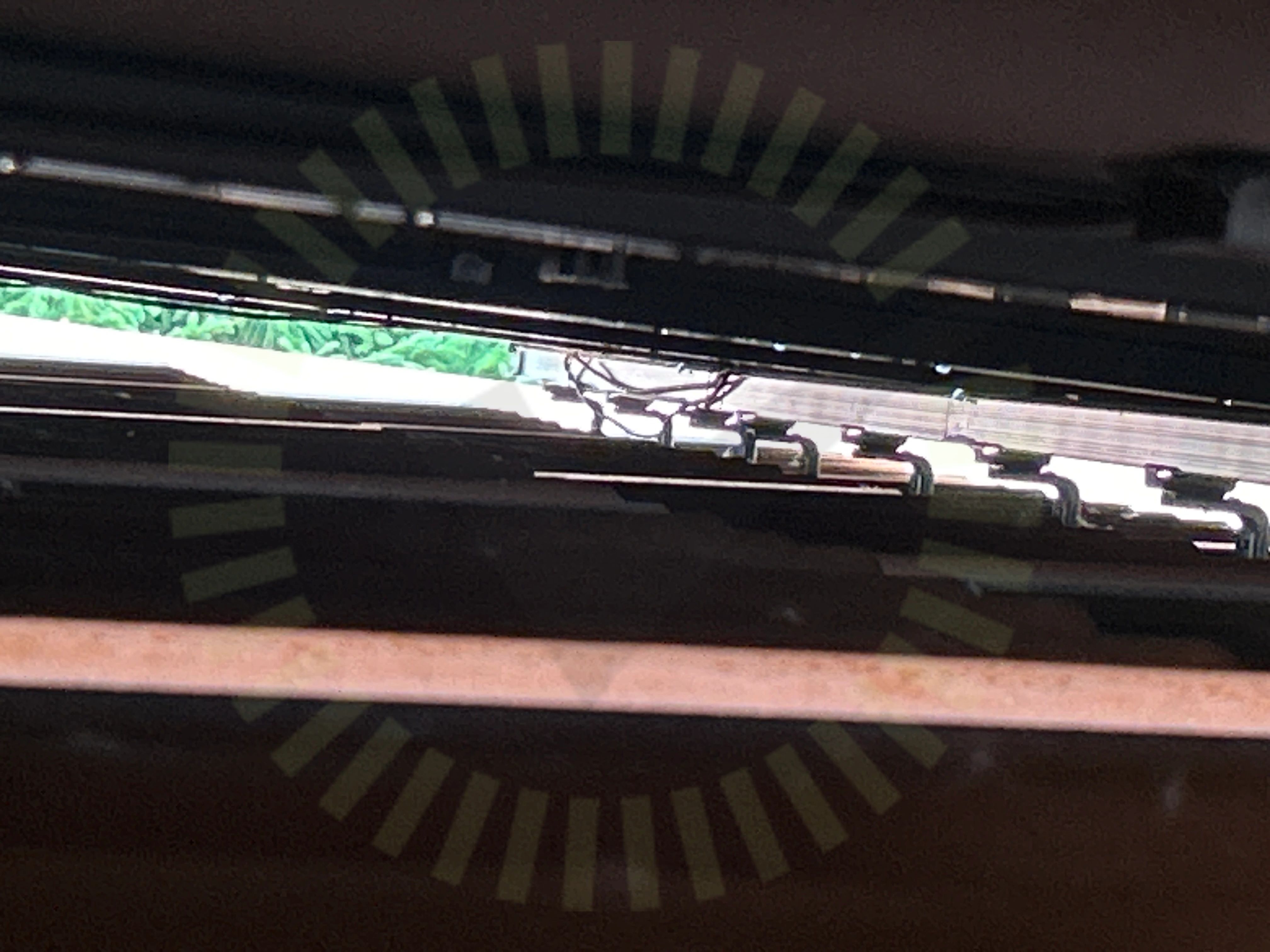

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

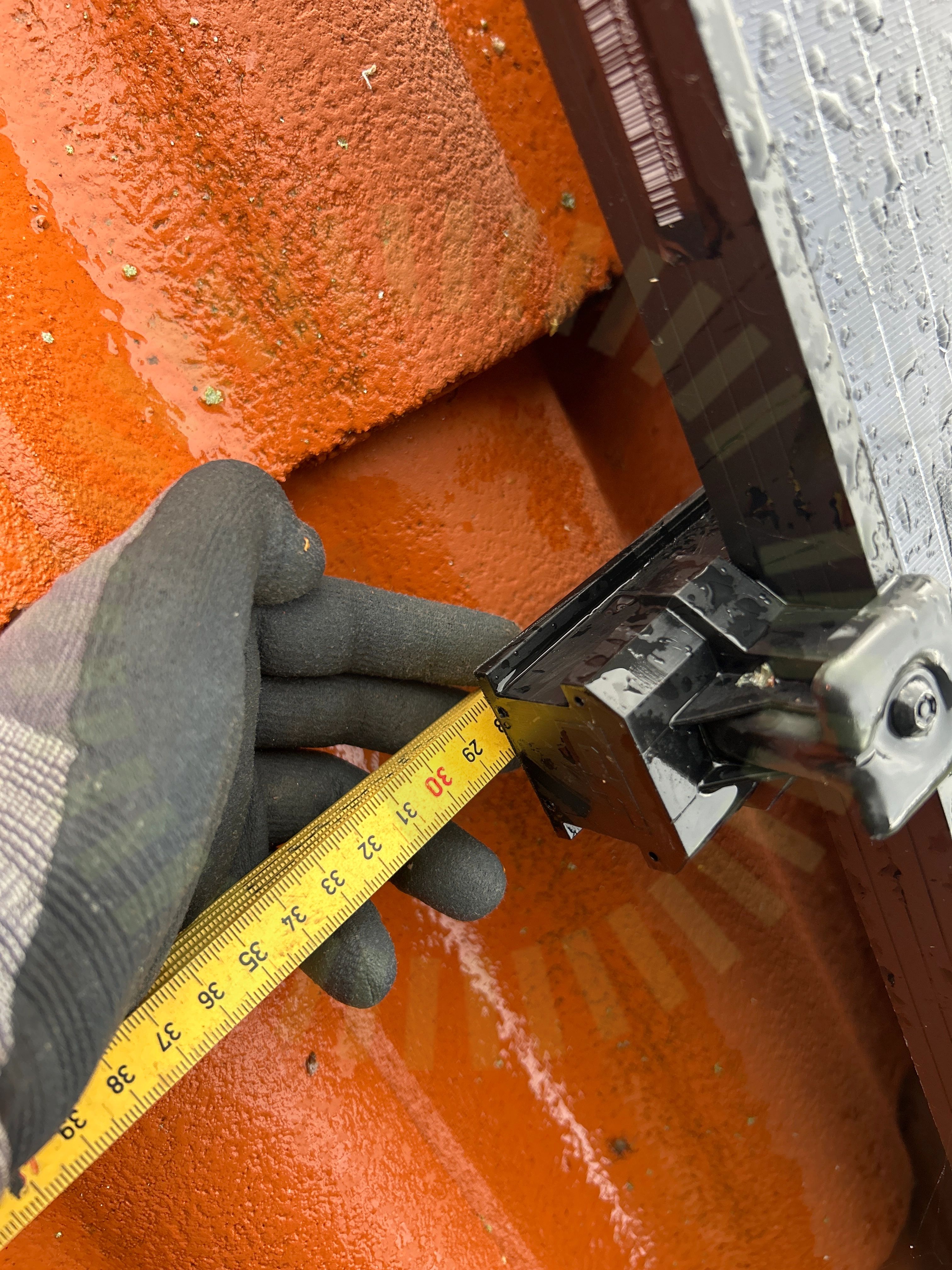

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

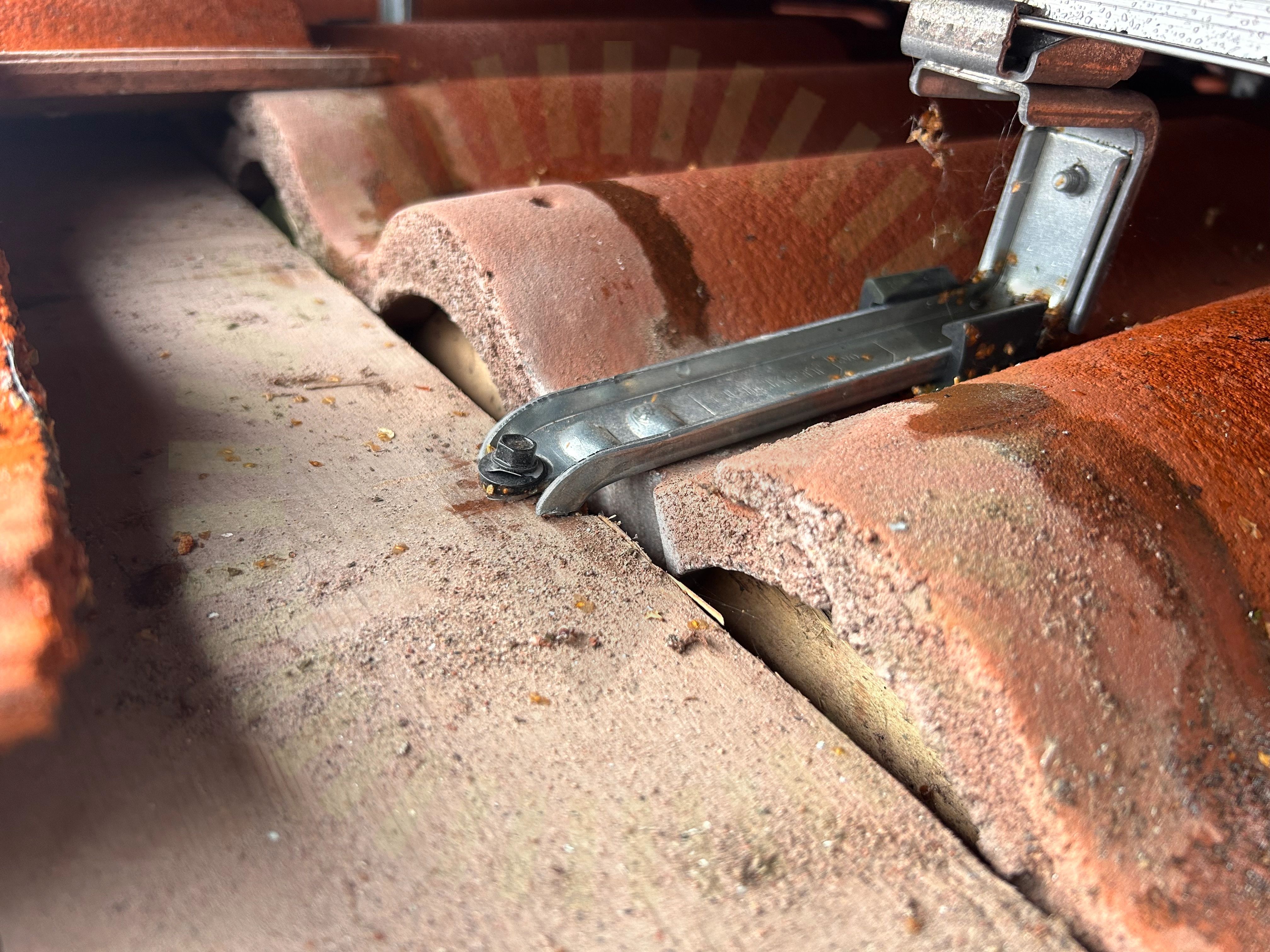

2.4 Läktinfästning

Inte godkänd

Läktinfästning är inte korrekt utfört.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

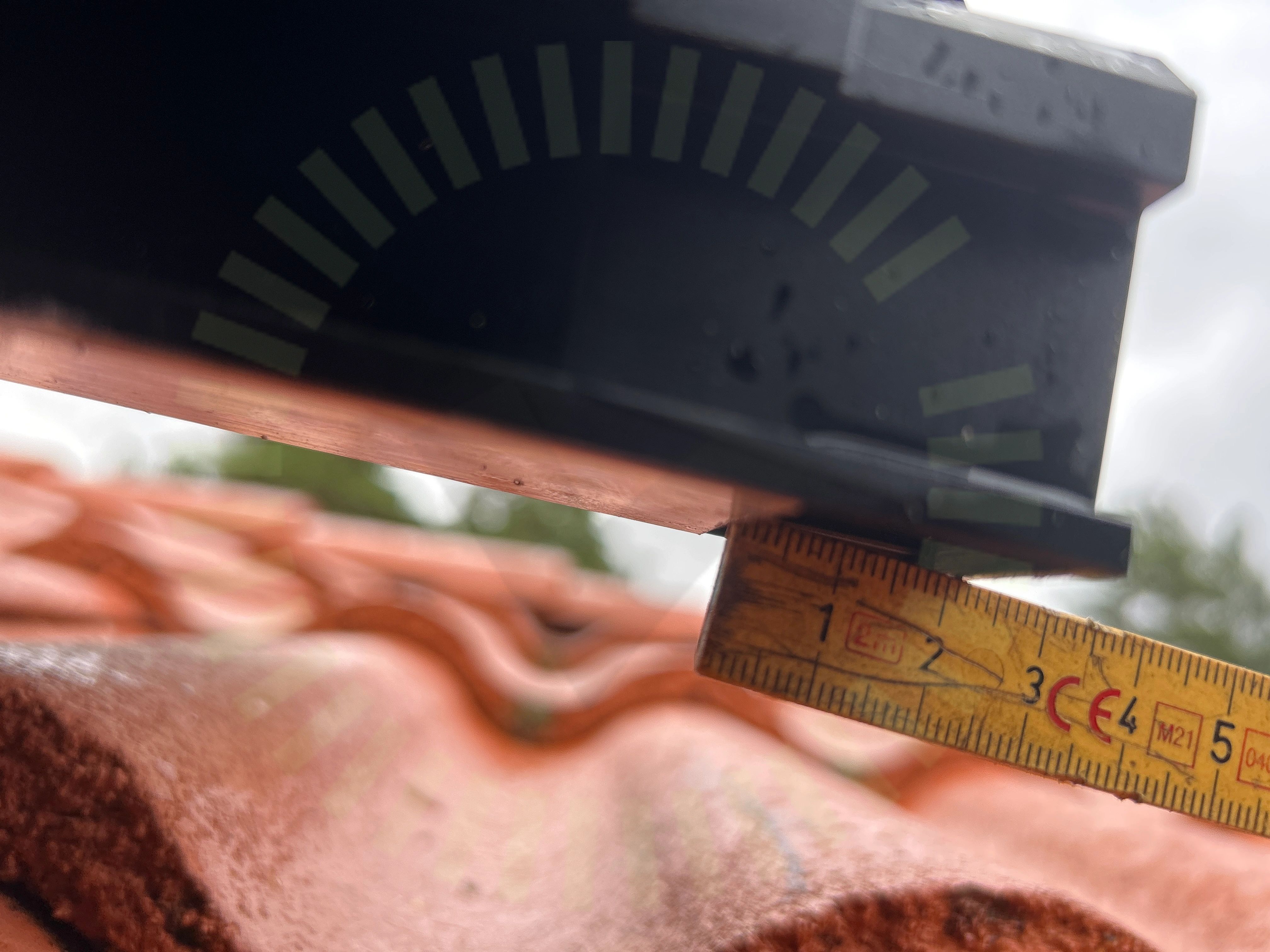

2.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Avstånd för långt mellan skena och ändklämman.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

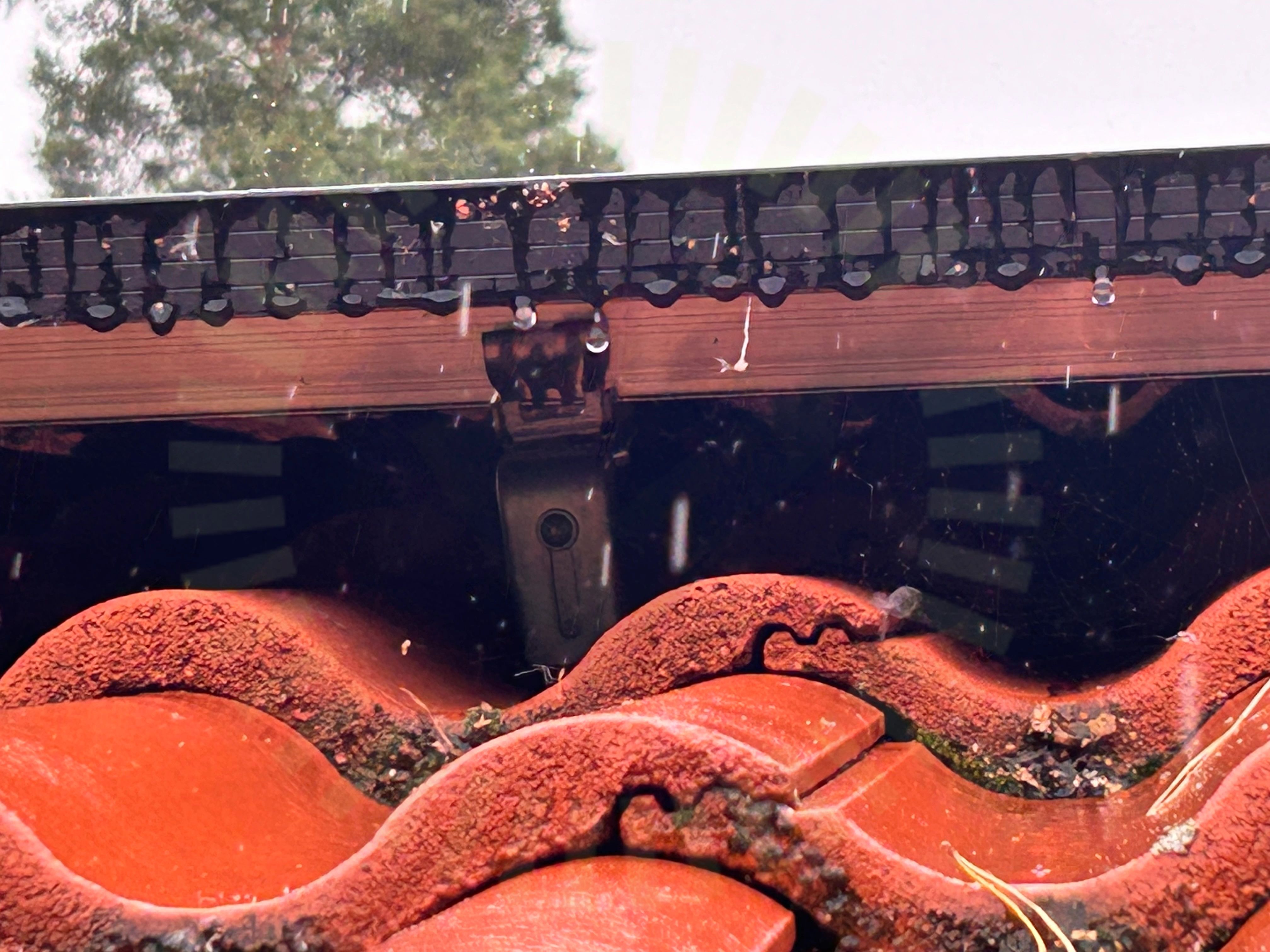

2.6 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

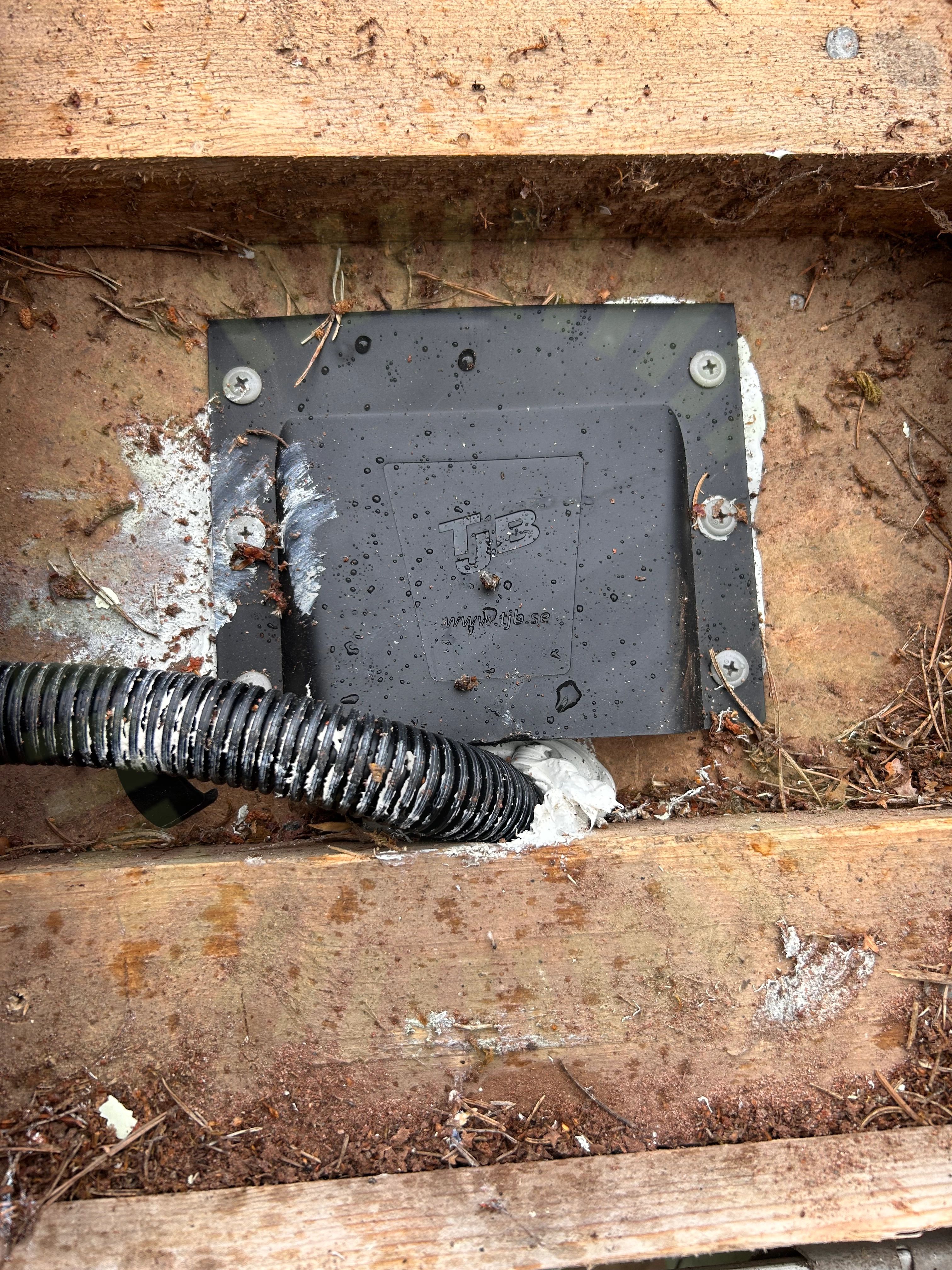

2.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

20/27

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaPanelramens höjdPanelstorlekMittklämmorSkadorSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Eurener: MEPV 108

Anmärkningar

6/15

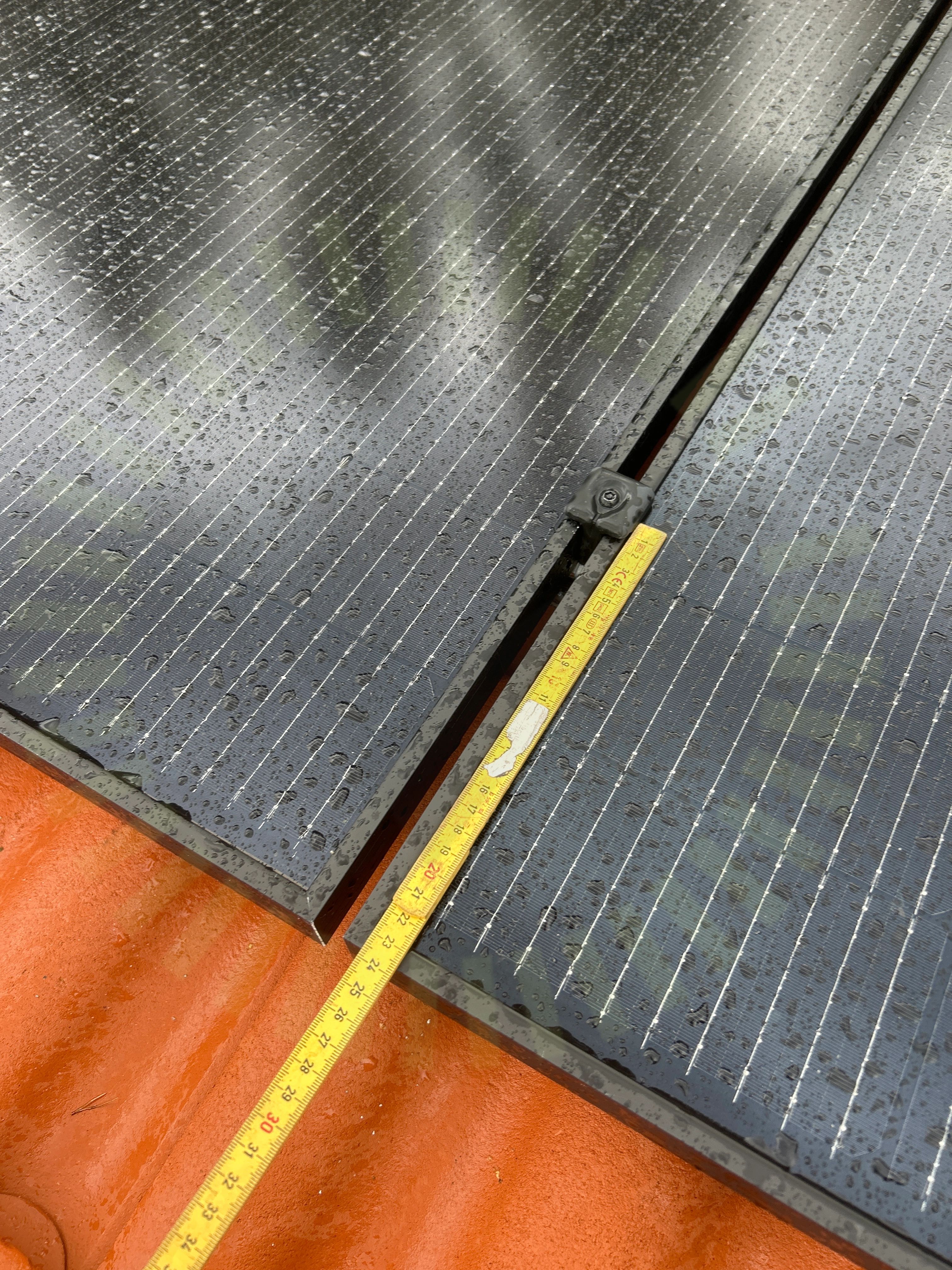

3.1 Klämmornas placering

Rekommendation

Fästen är inte placerade inom tillverkarens anvisade, rekommenderade, zon.

Eurener Installation Guide. sida 7.

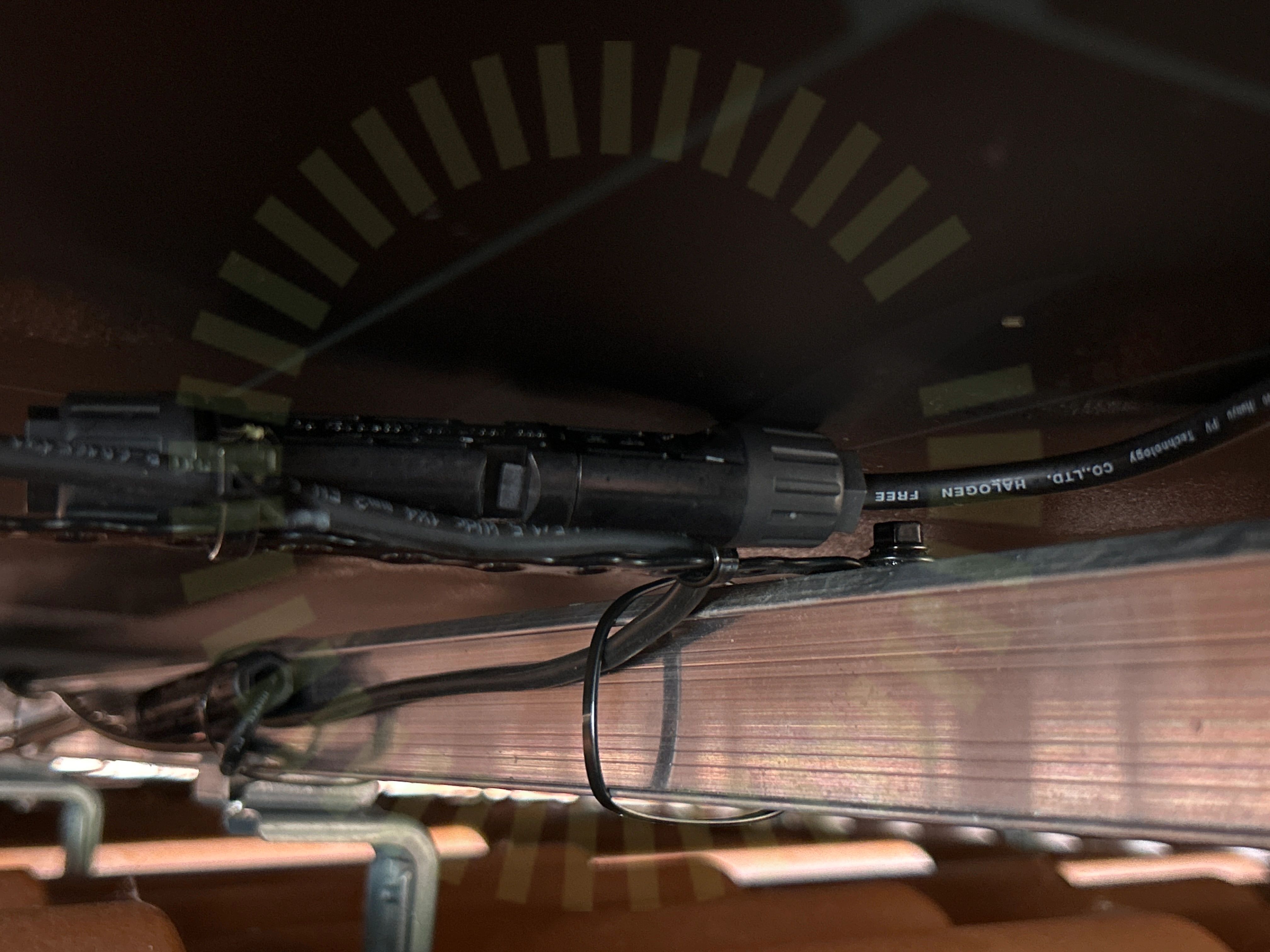

3.2 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

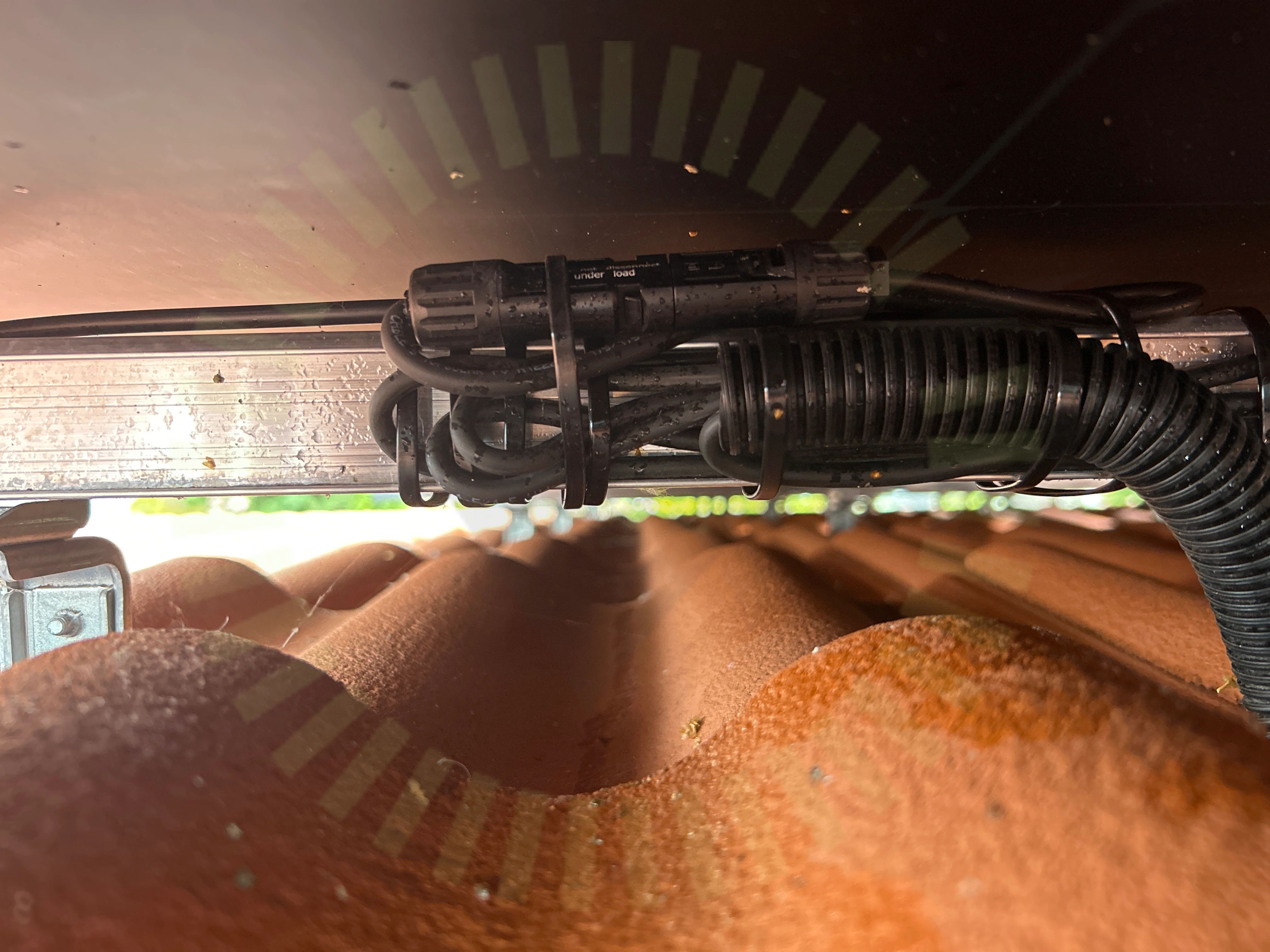

3.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare

SS 436 40 00, 712.526

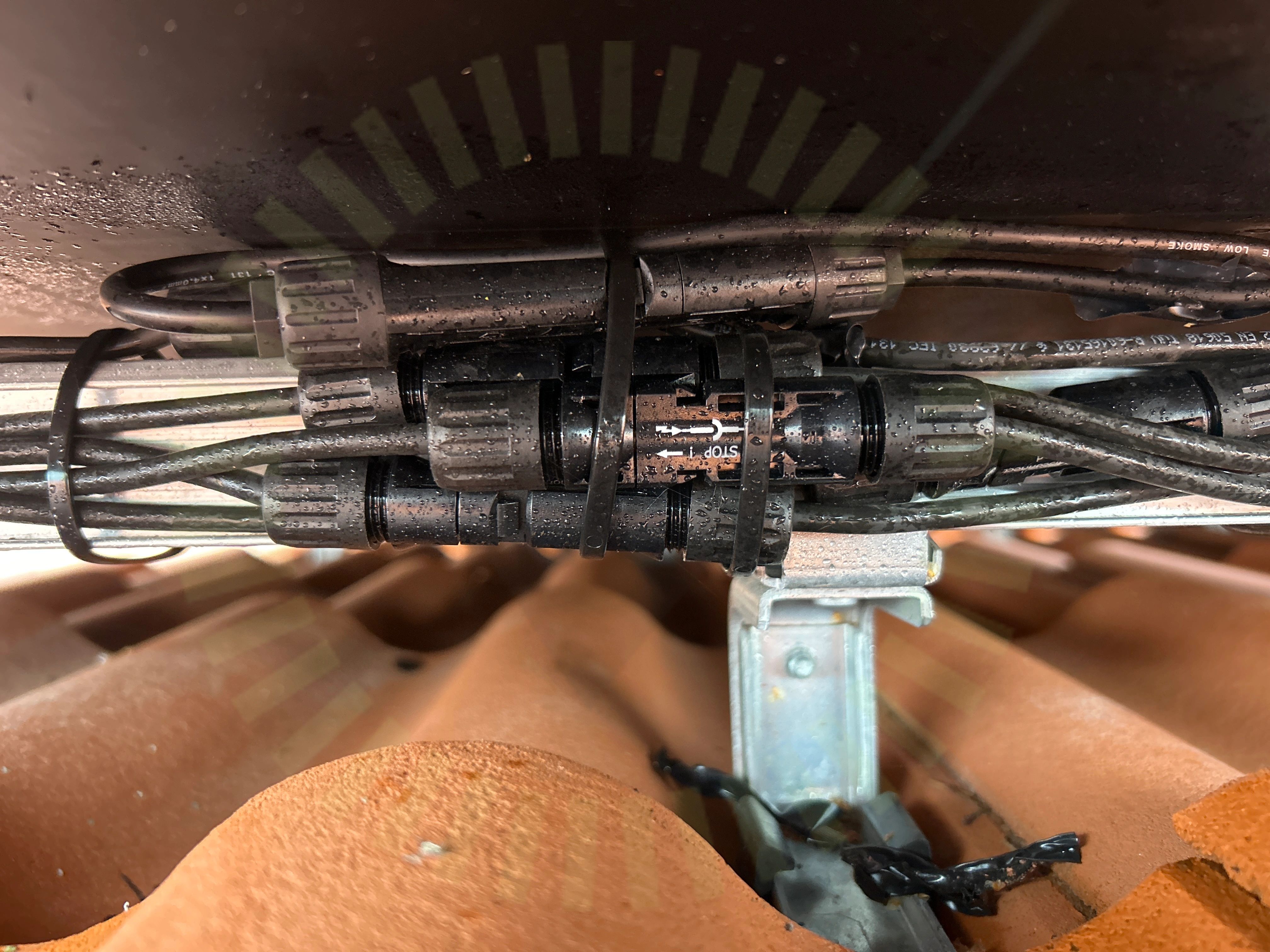

3.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711

3.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

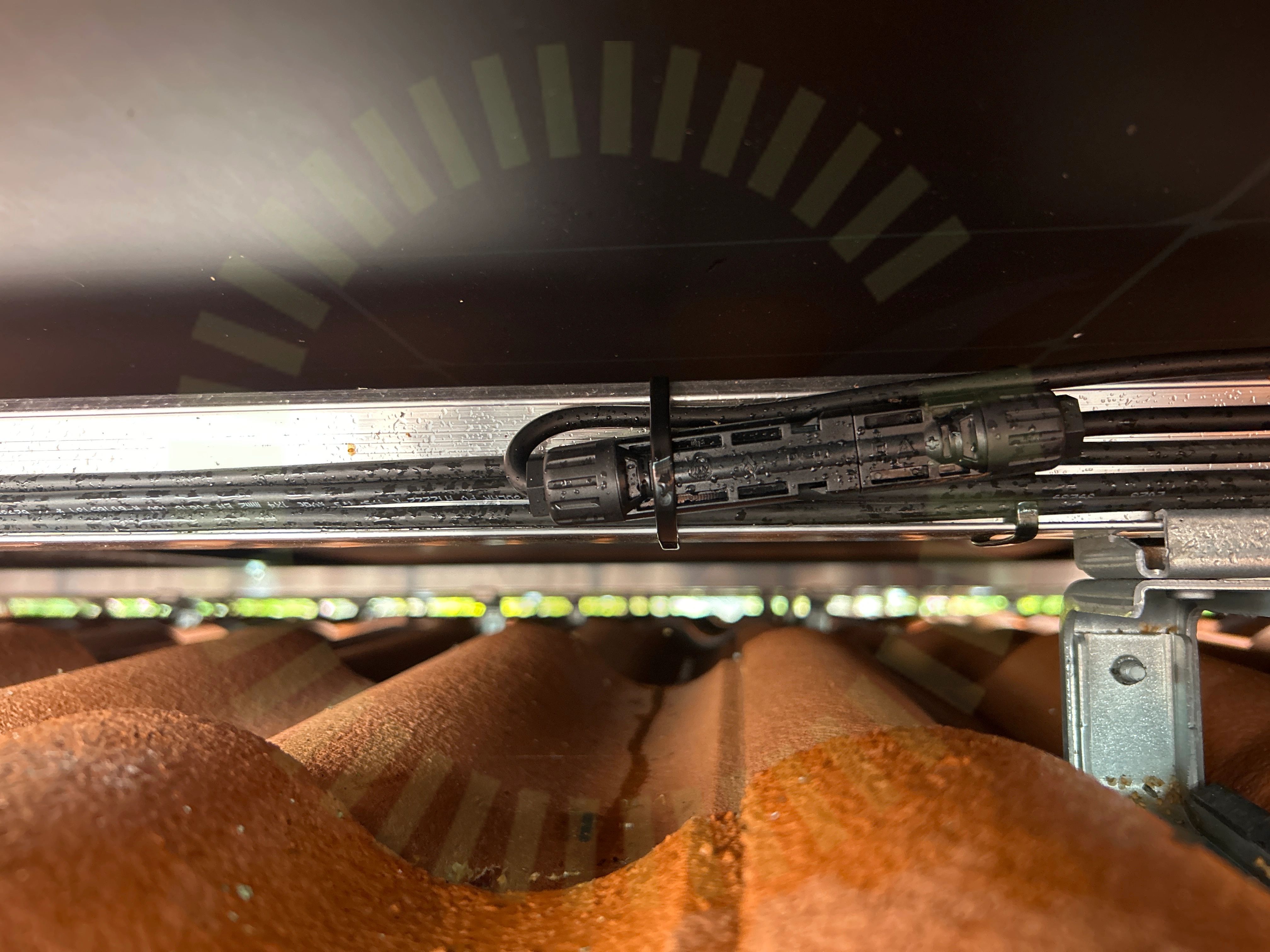

3.6 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

8/15

DräneringshålKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Growatt ARK XH Battery System

Godkända kontrollpunkter

7/7

AvståndFastsäkring av produktKommunikationKontakterOmgivningstemperaturPEVäderskydd

GroWatt: MOD 3-9TL3-X

Anmärkningar

3/35

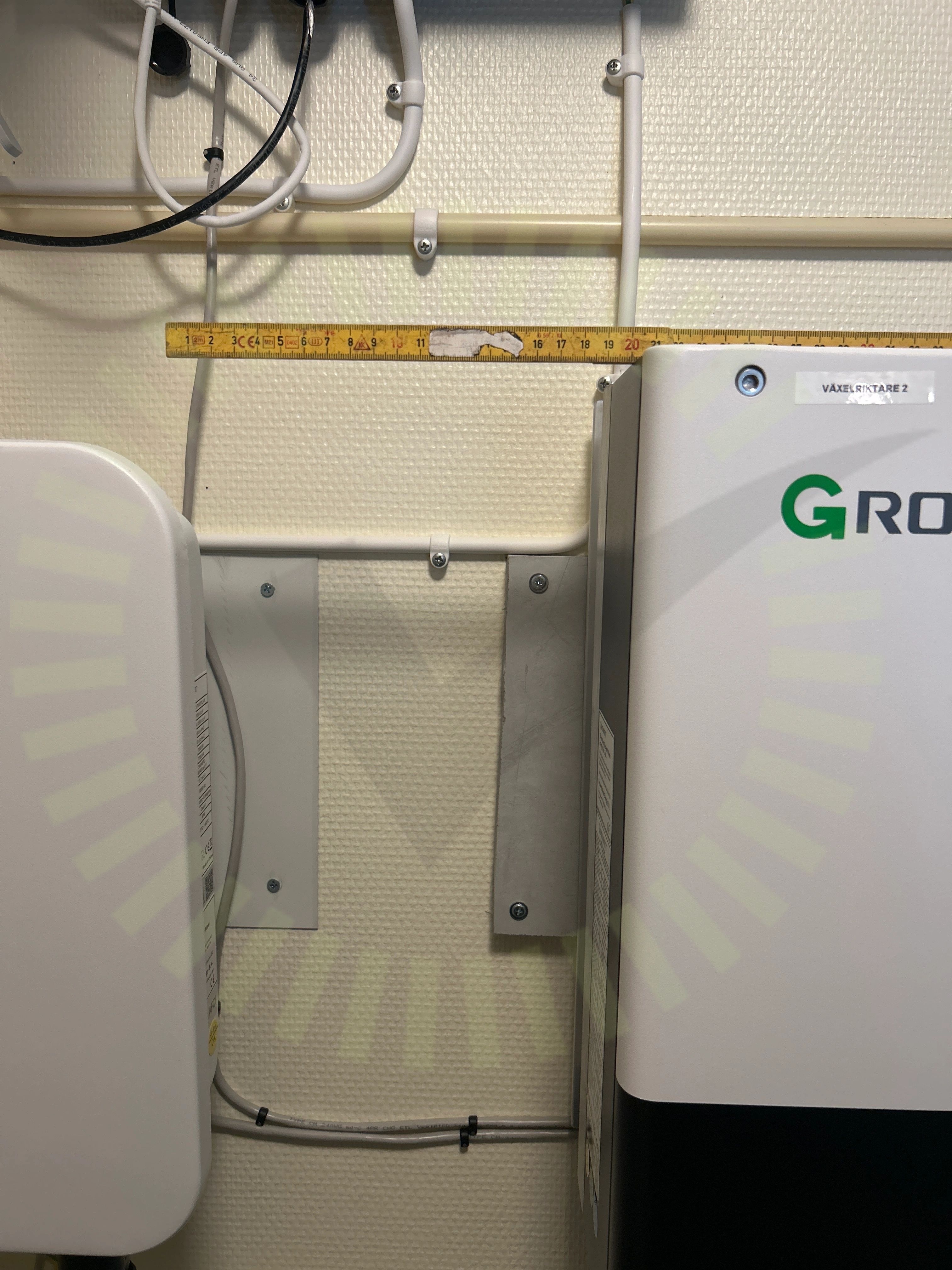

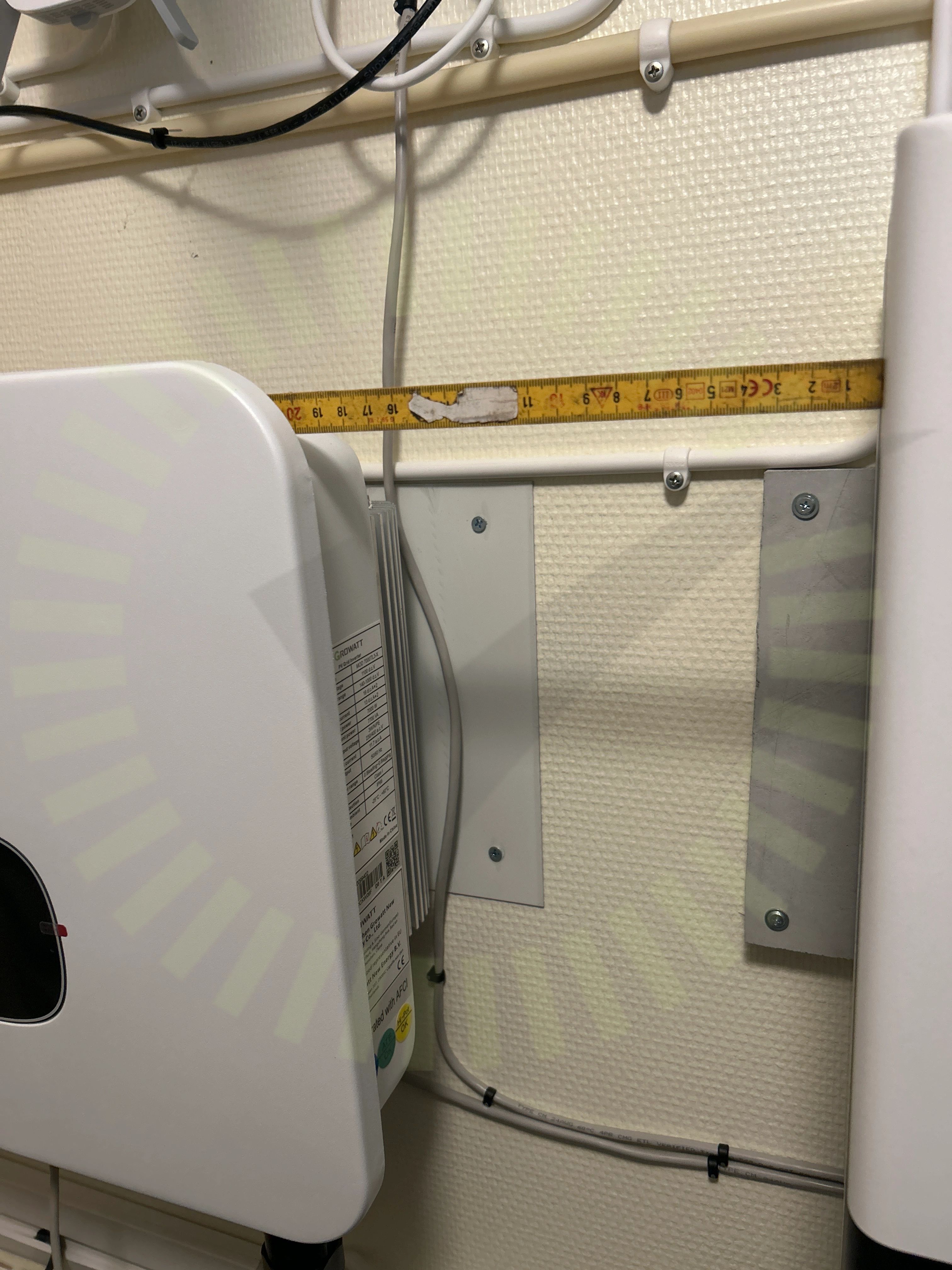

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-15KTL3-X User Manual EN 202201, Sida 12

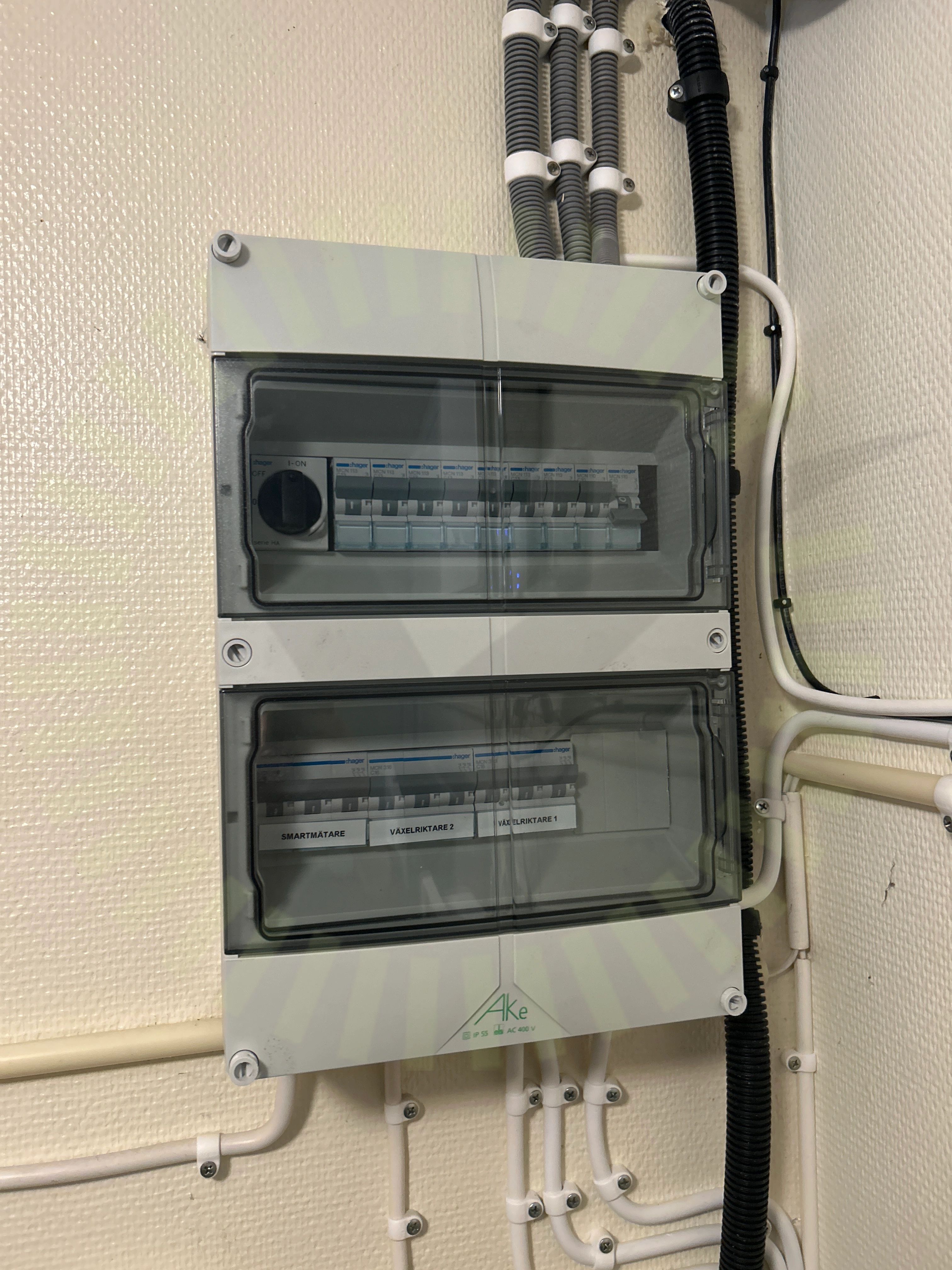

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

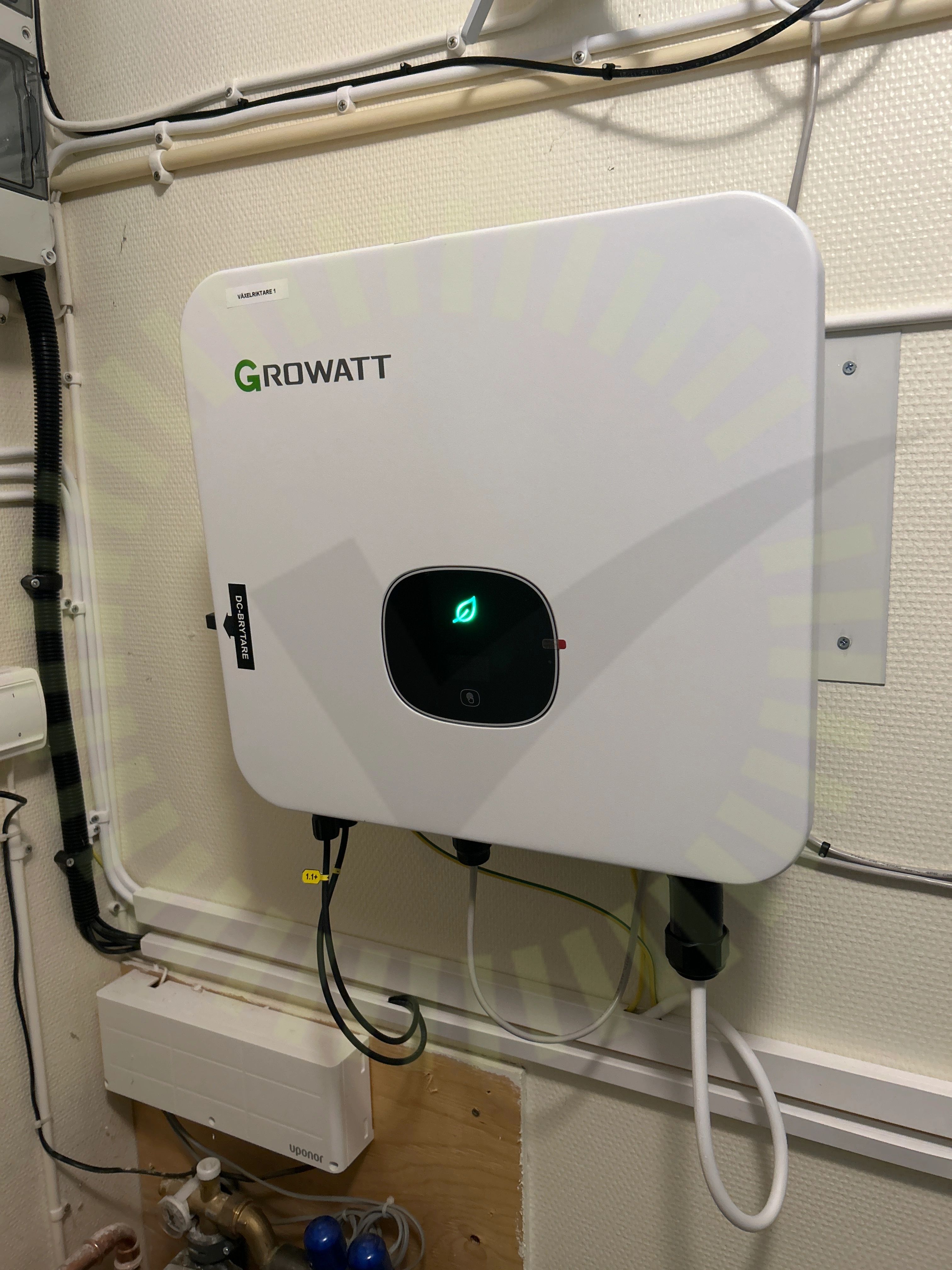

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

32/35

AC Anslutning VäxelriktareAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Growatt:SPH 4000-10000TL3 BH-UP

Anmärkningar

4/38

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Growatt: SPH 4000-10000TL3 BH-UP User Manual EN 202201, sida 11

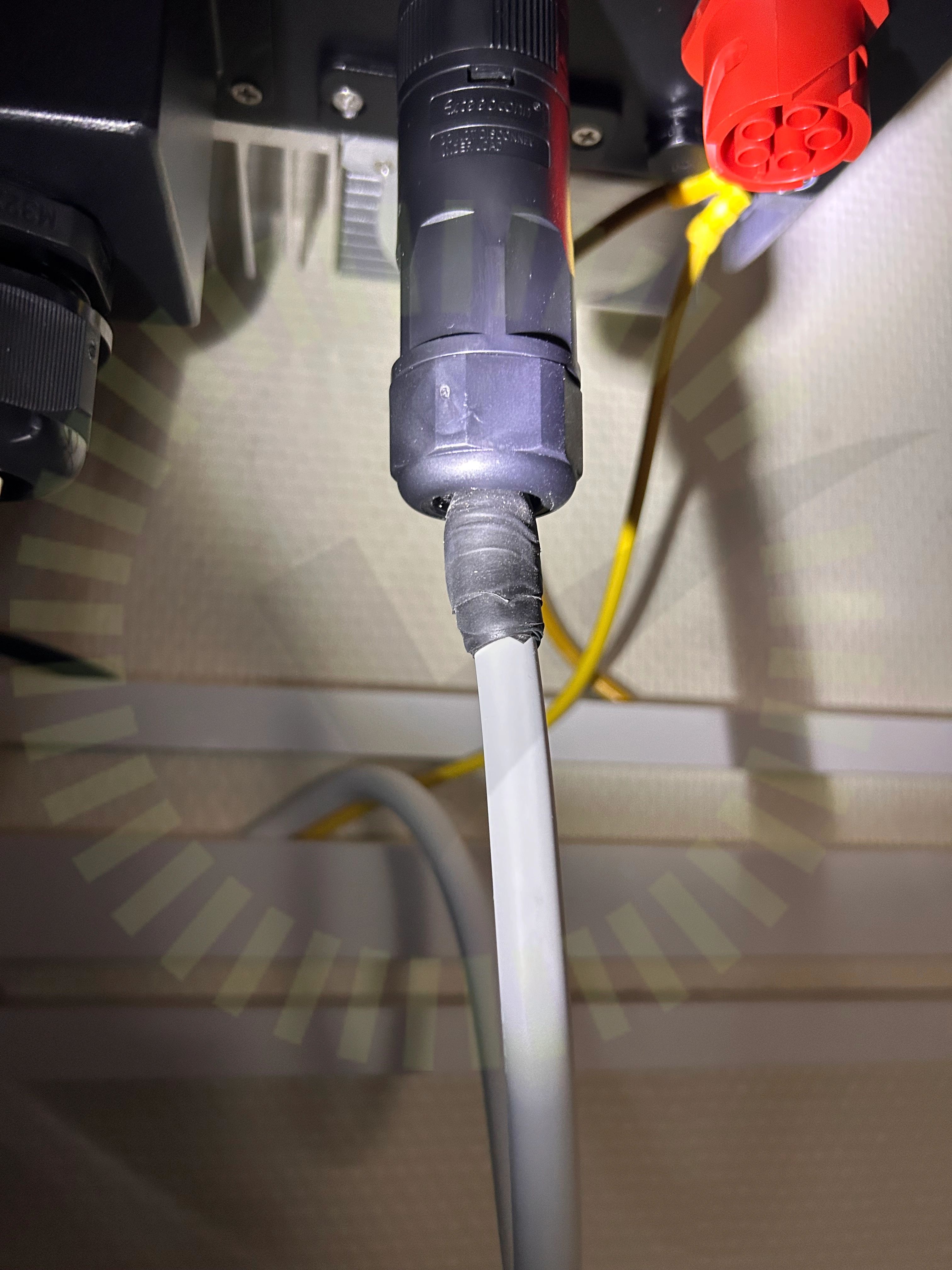

6.2 Förskruvning

Inte godkänd

Felaktigt material för att anpassa kabels dimension till förskruvning.

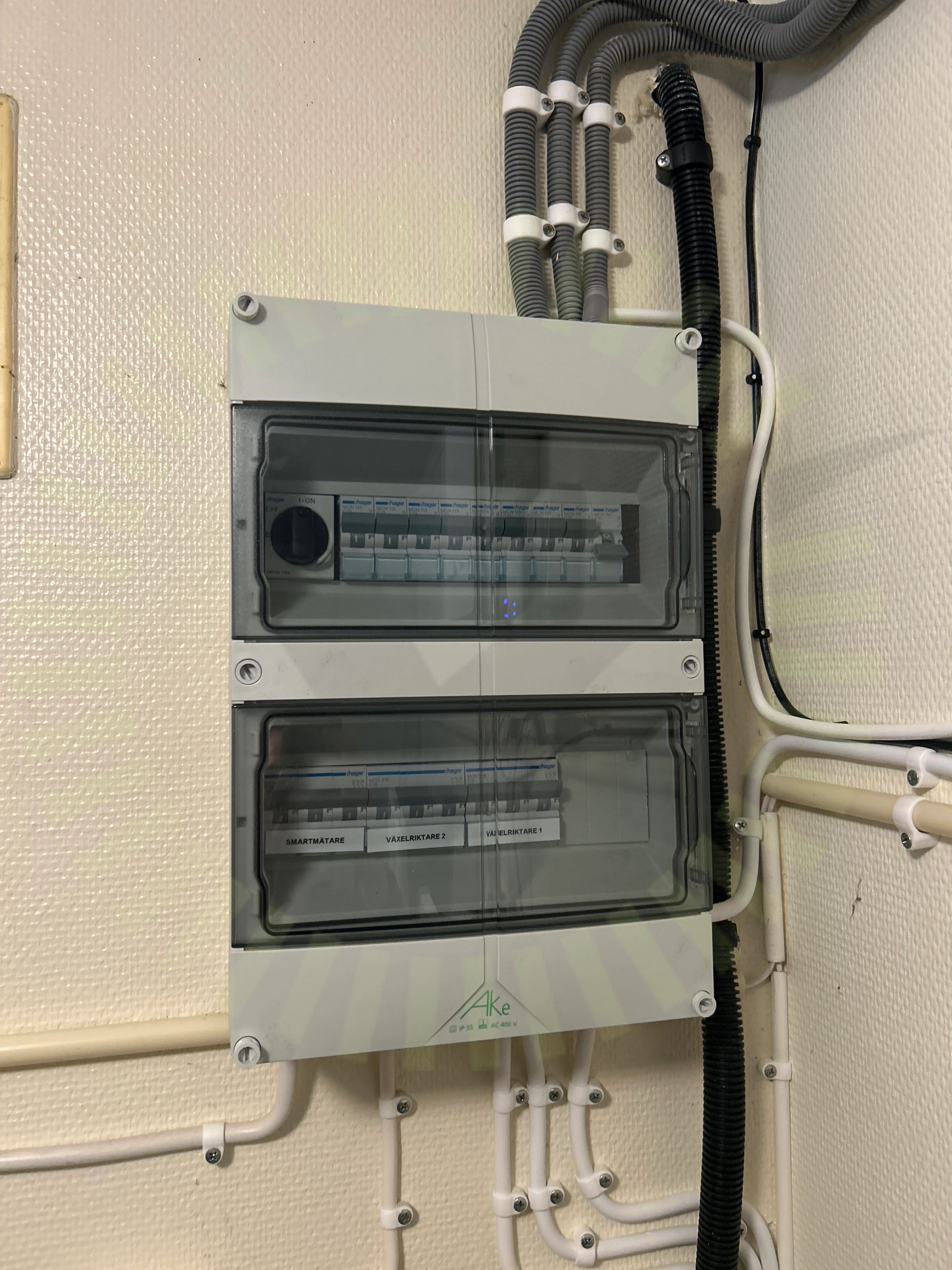

6.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

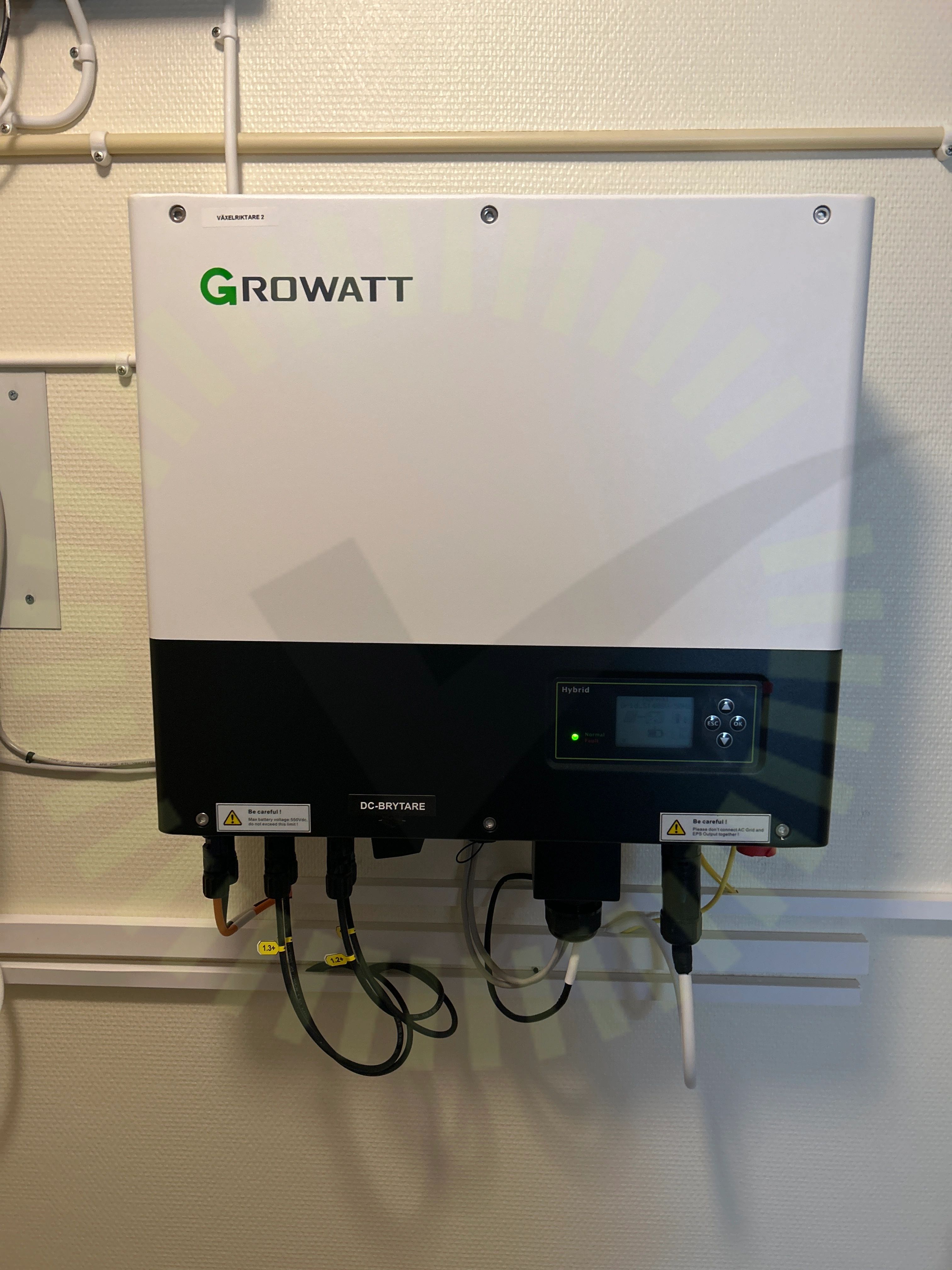

6.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

34/38

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

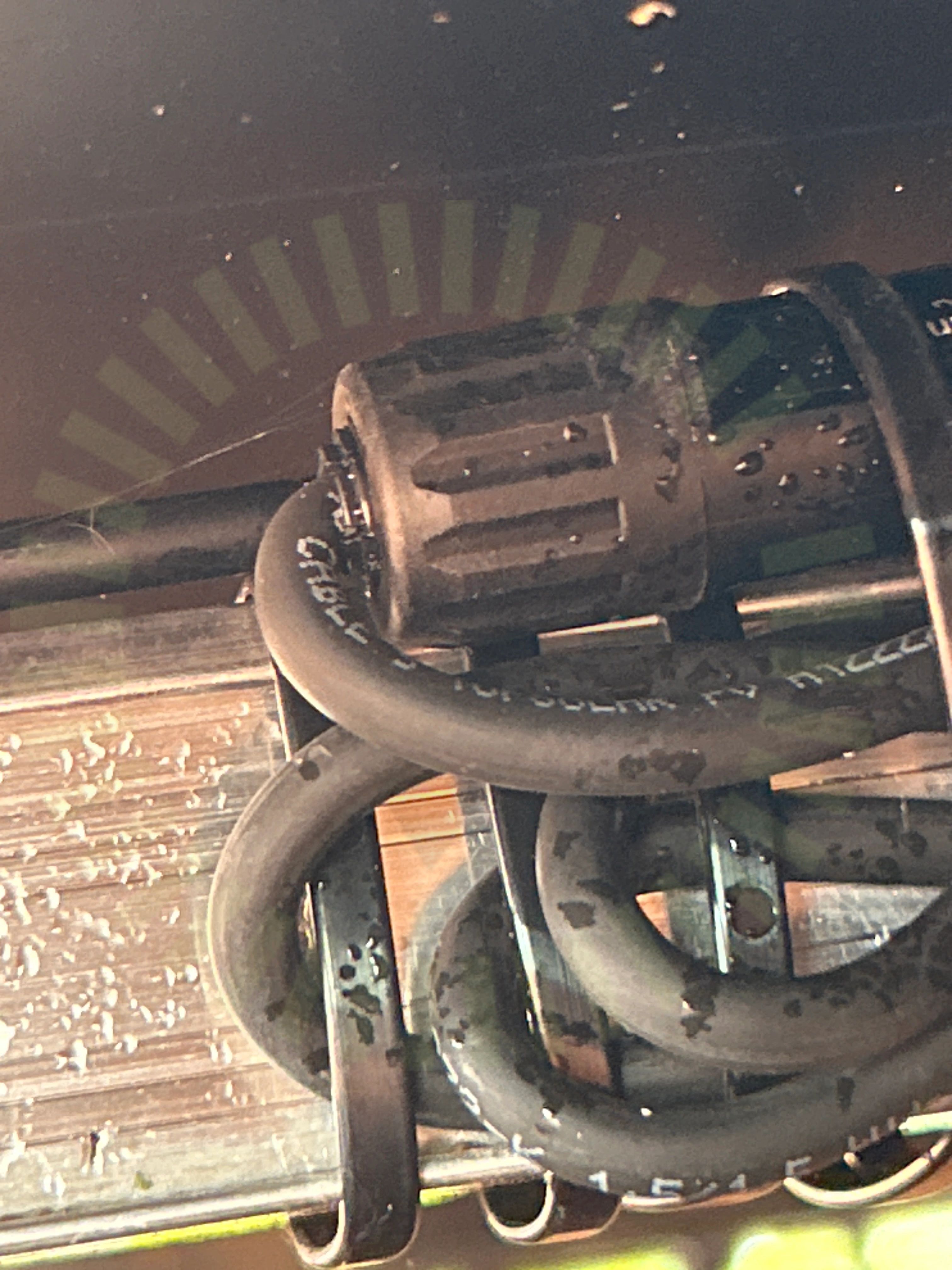

7.1 DC kontakter

Inte godkänd

DC kontakt är felaktigt monterad. Förskruvning är för hårt åtdragen.

STÄUBLI MA231 ver 03.2023

Undercentral

Anmärkningar

1/9

8.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9

BrytareBöjradieFasskenaFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
