Besiktningsrapport

9.0

Installation av

Sesol

Datum

2 oktober 2023

Ort

Vikbolandet , Östergötlands län

Ändklämmor skena

DC Kontakter anslutning

Avstånd närliggande objekt

+ 5

87% godkända

13% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Plåttak

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, Longi: LR5-54HPB 390-410M (16)Tak 1, Weland Stål: Plåttak (18)Undercentral (9)Varselmärkning (10)Växelriktare (73)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

12/16

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

4/16

Förbindelse av kontakter

Kontaktdon

Panelkablagets böjradie

Strängförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

1/17

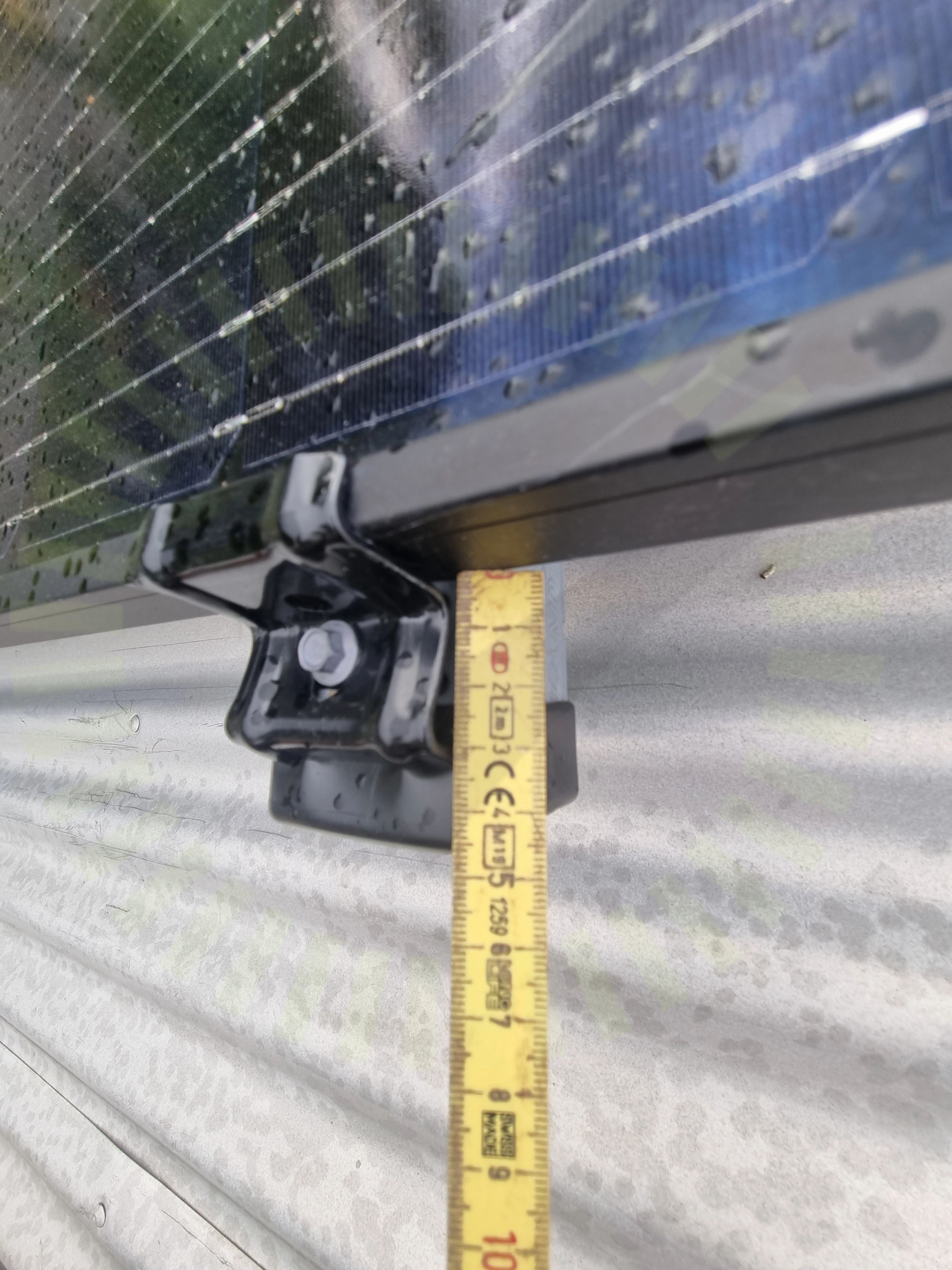

4.1 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/17

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Väderbeständigt material

Ej tillgängligt vid besiktning

2/17

Infästning

Infästning skena

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

4/10

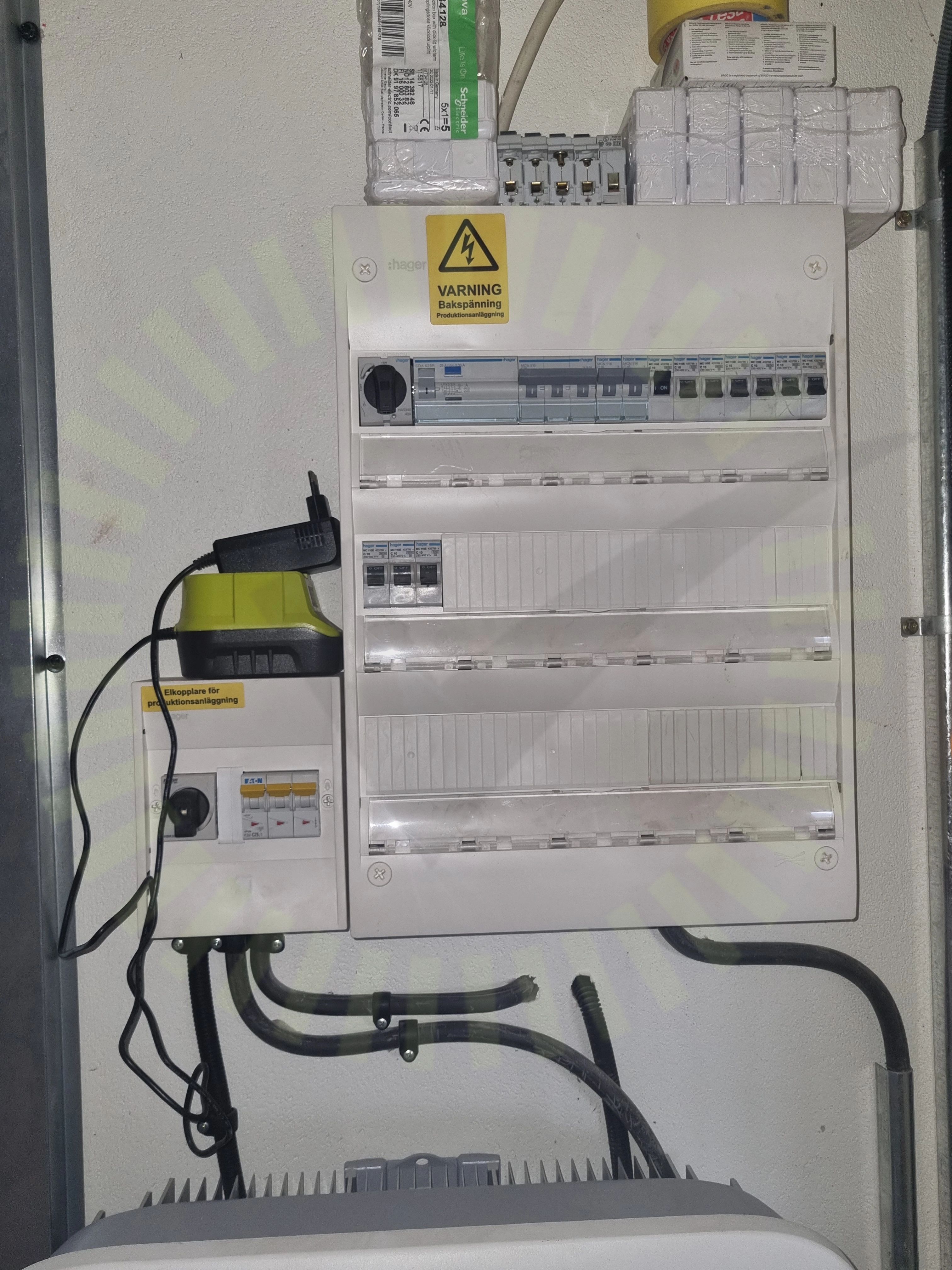

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

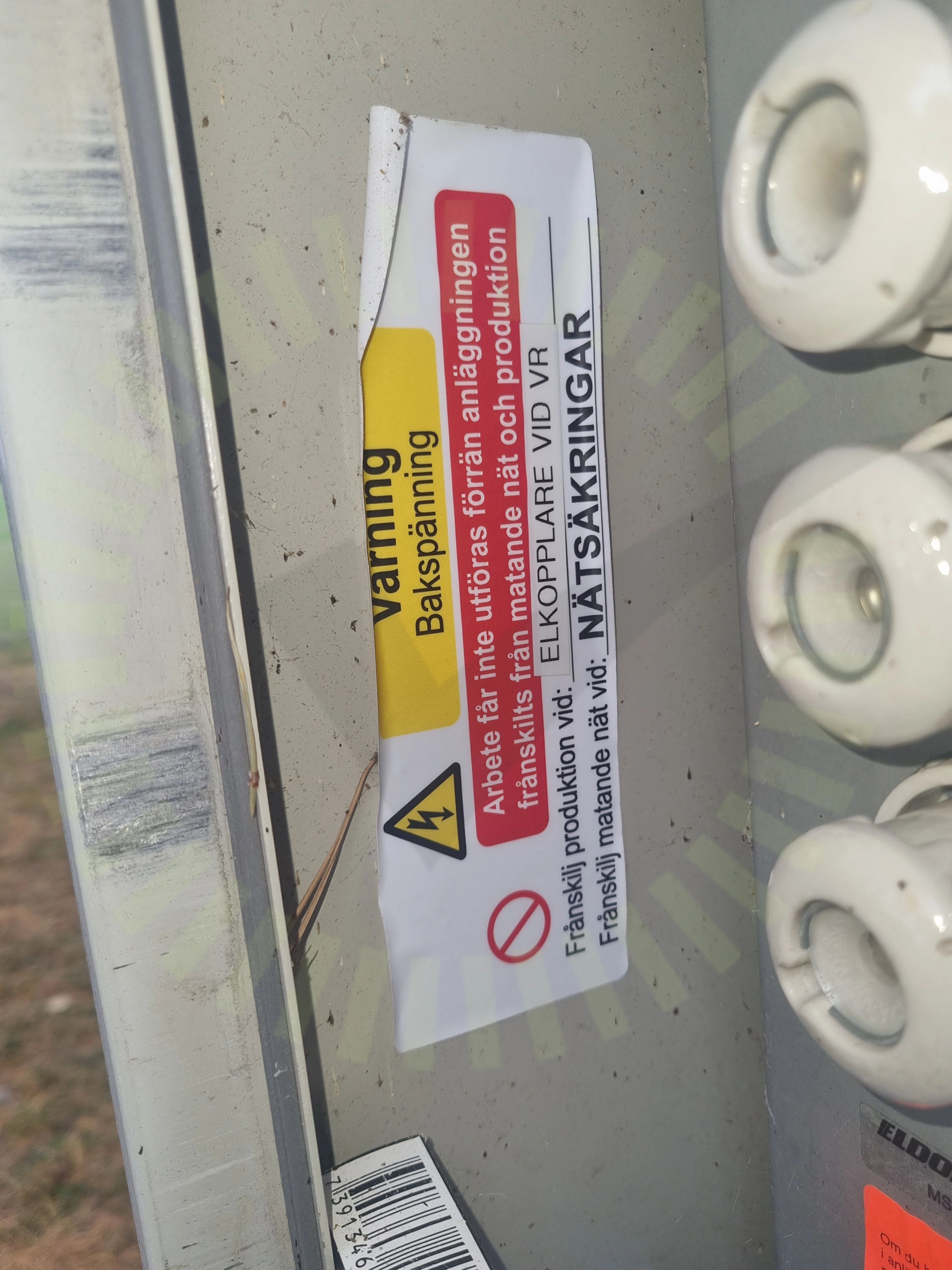

6.2 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

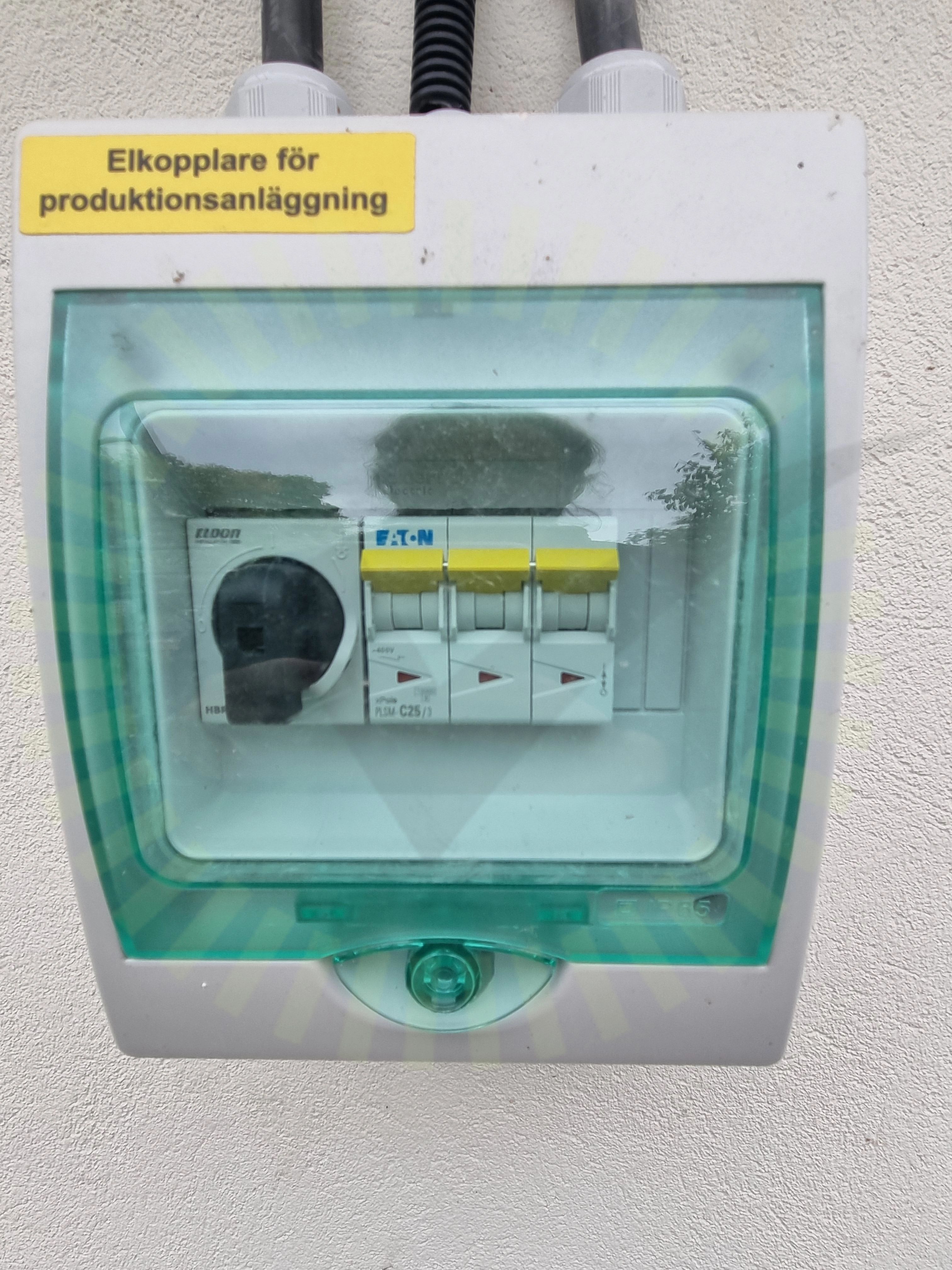

6.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

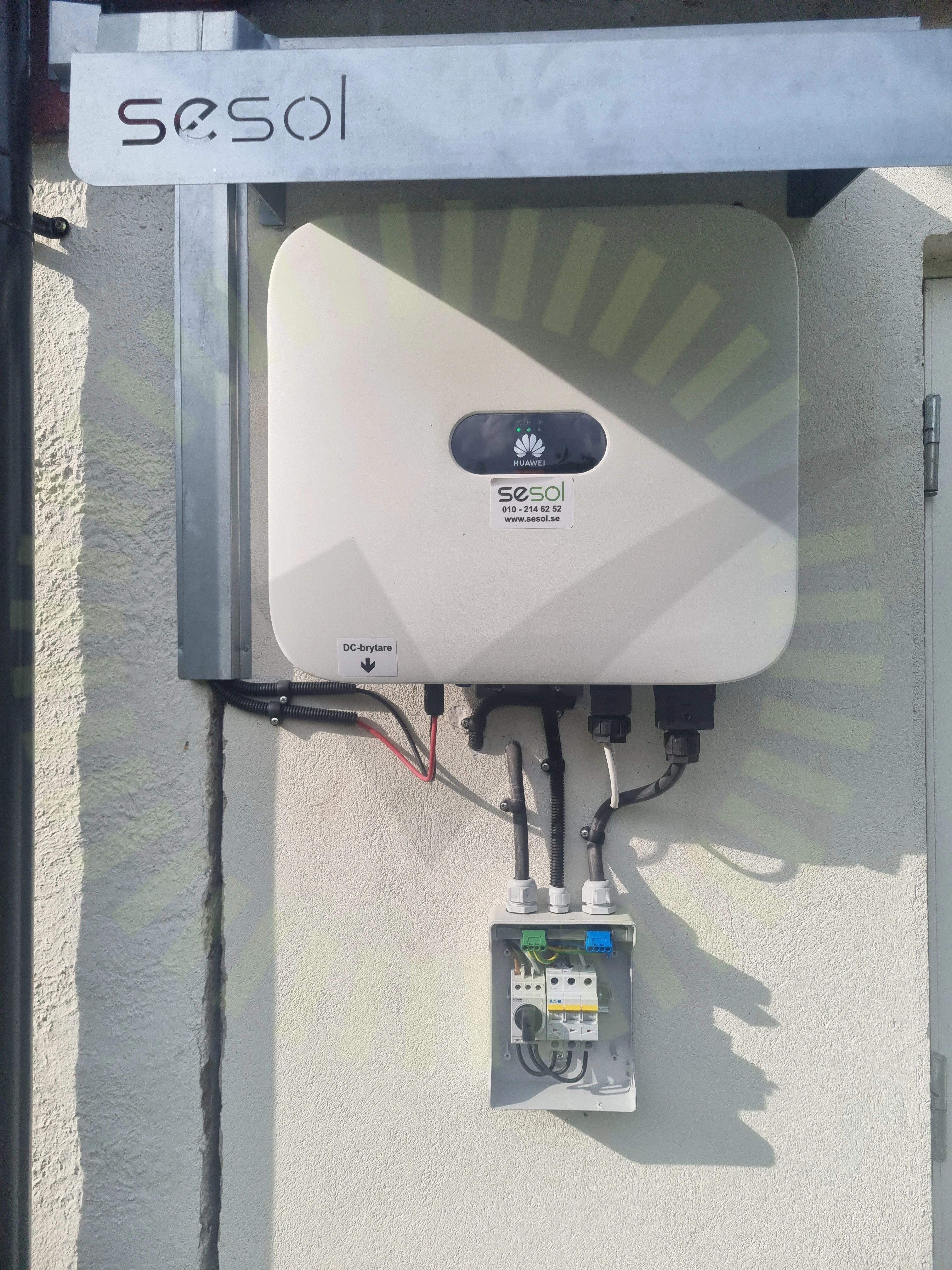

6.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

6/10

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

8/70

7.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

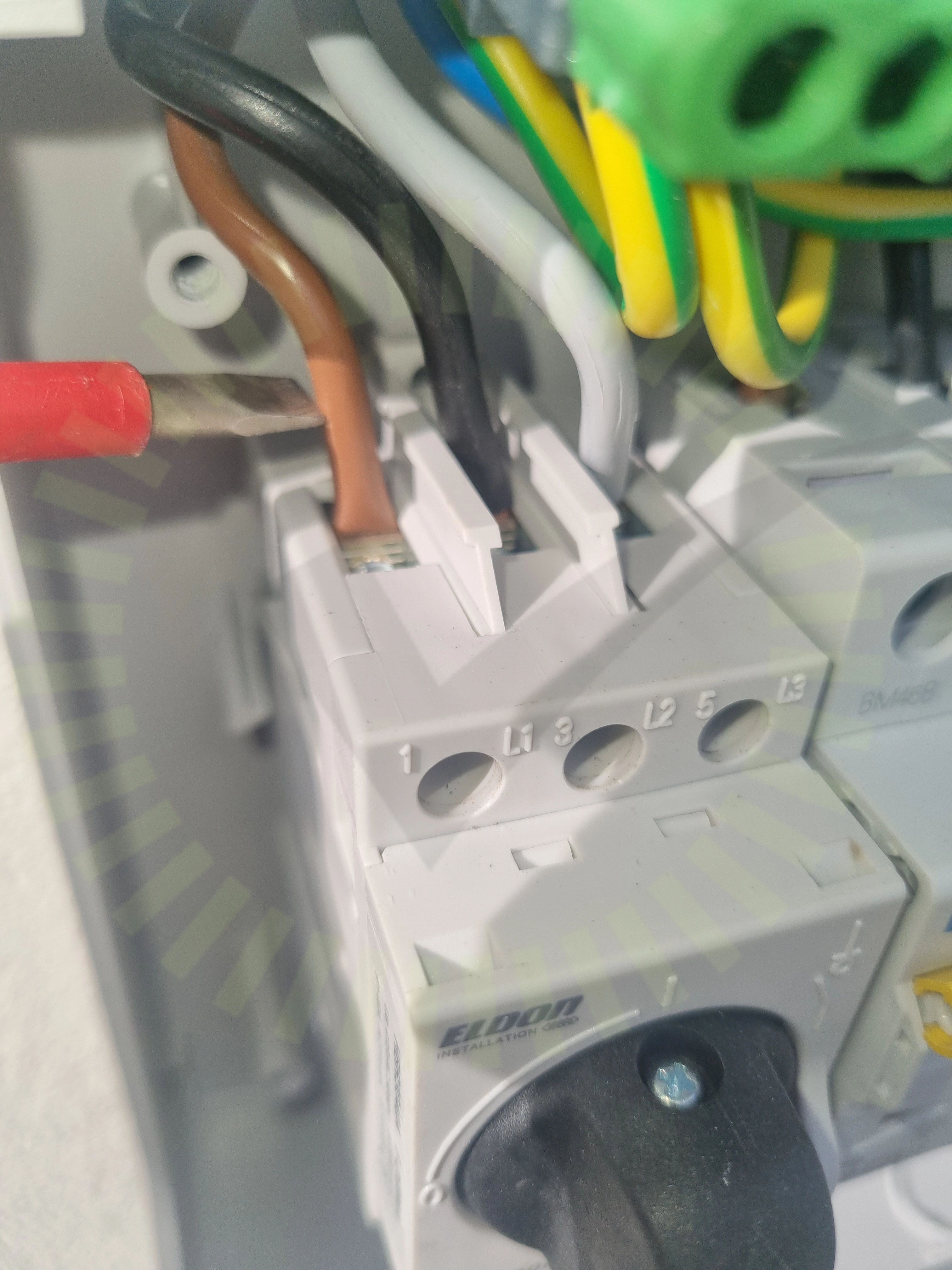

7.2 Anslutning av ledare

Inte godkänd

Ledare Ligger klämd i plint, i undercentralen utomhus under växelriktare.

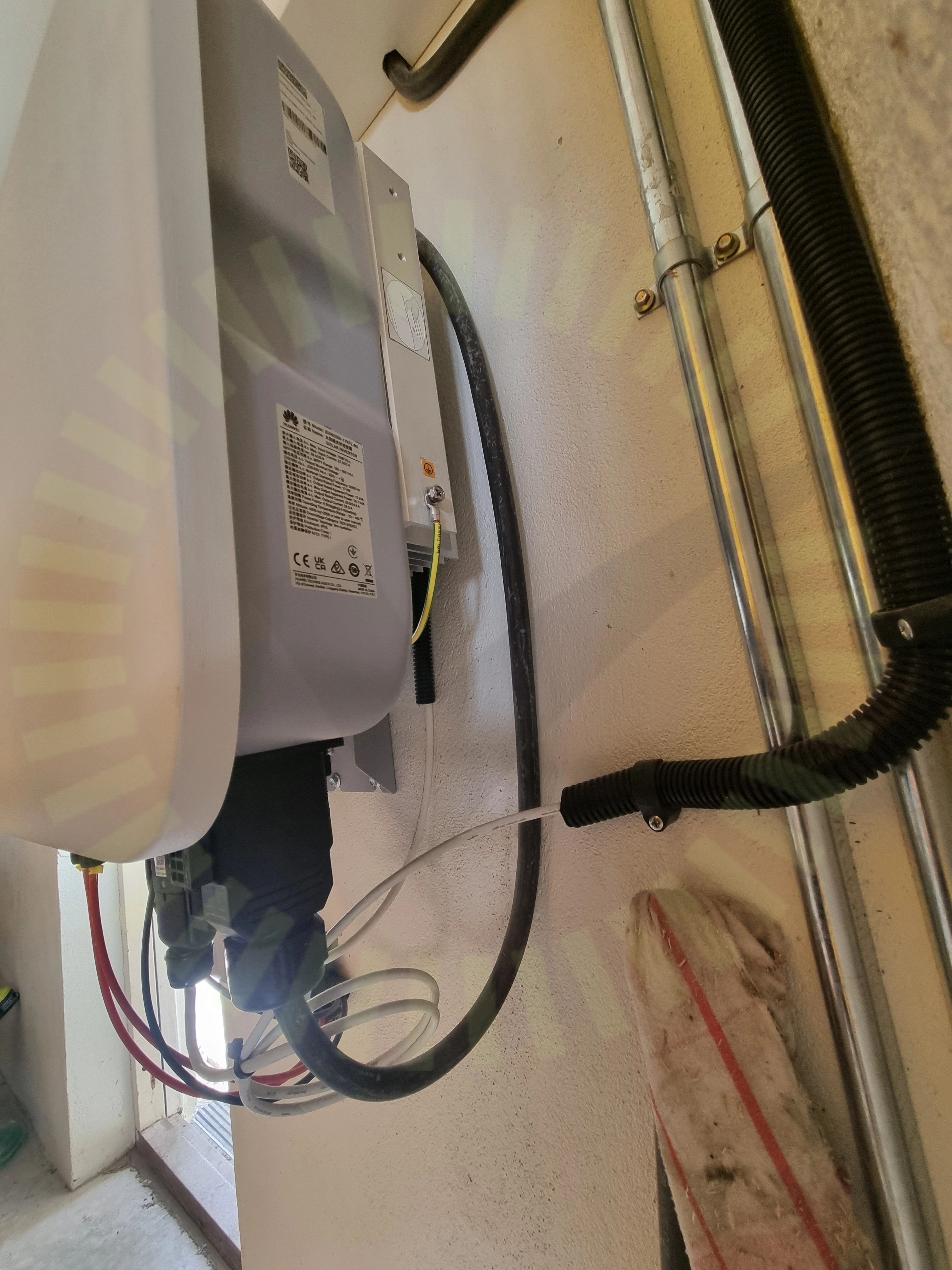

7.3 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

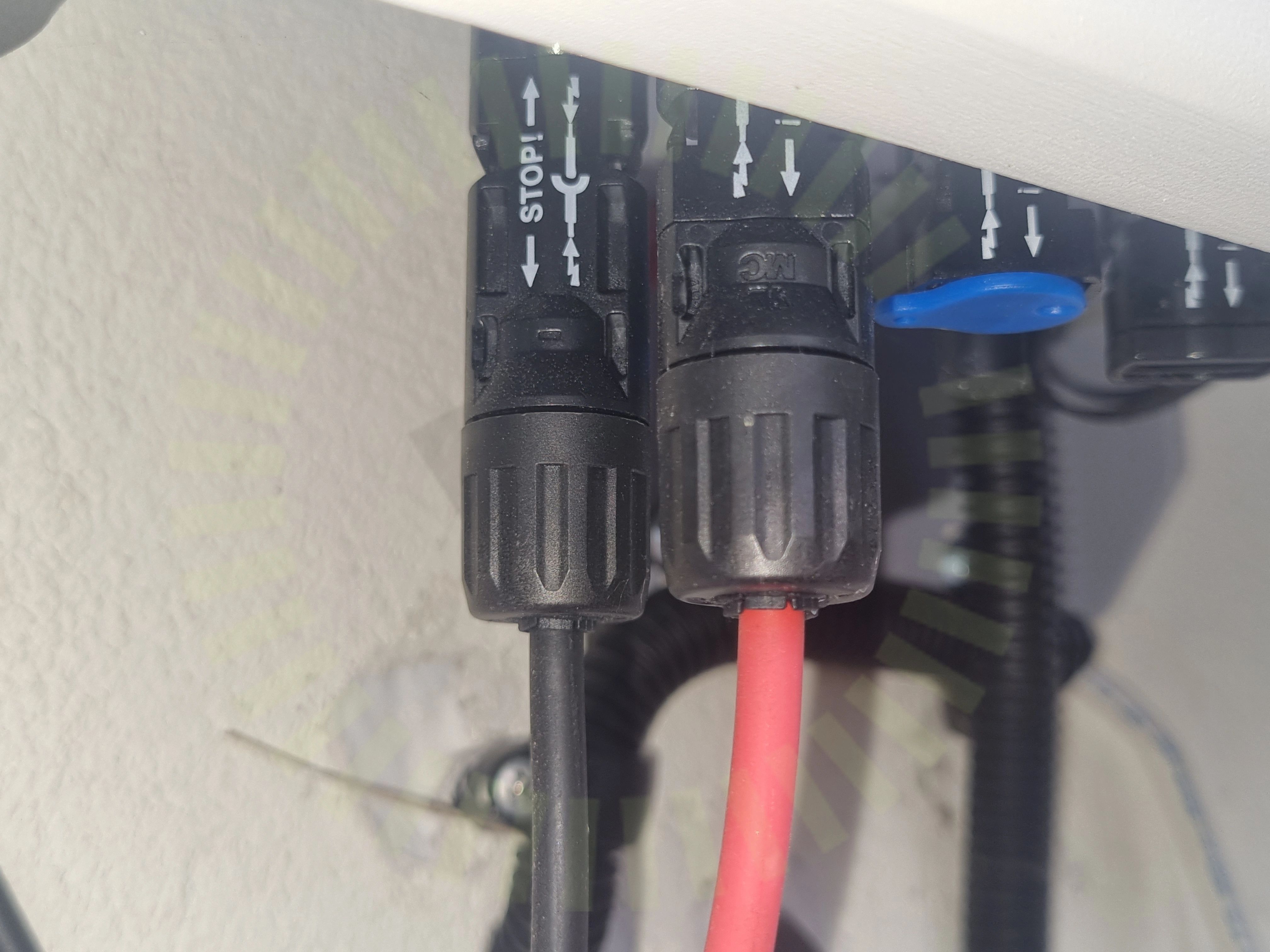

7.4 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

7.5 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

7.6 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

7.7 Strängdesign

Inte godkänd

Strängschema stämmer inte med verkligheten.

7.8 Strängdesign

Inte godkänd

Strängschema stämmer inte med verkligheten

Godkända kontrollpunkter

56/70

AC anslutning växelriktare

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter förskruvning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

6/70

DC Max Spänning

DC Max Ström

DC Min Spänning
