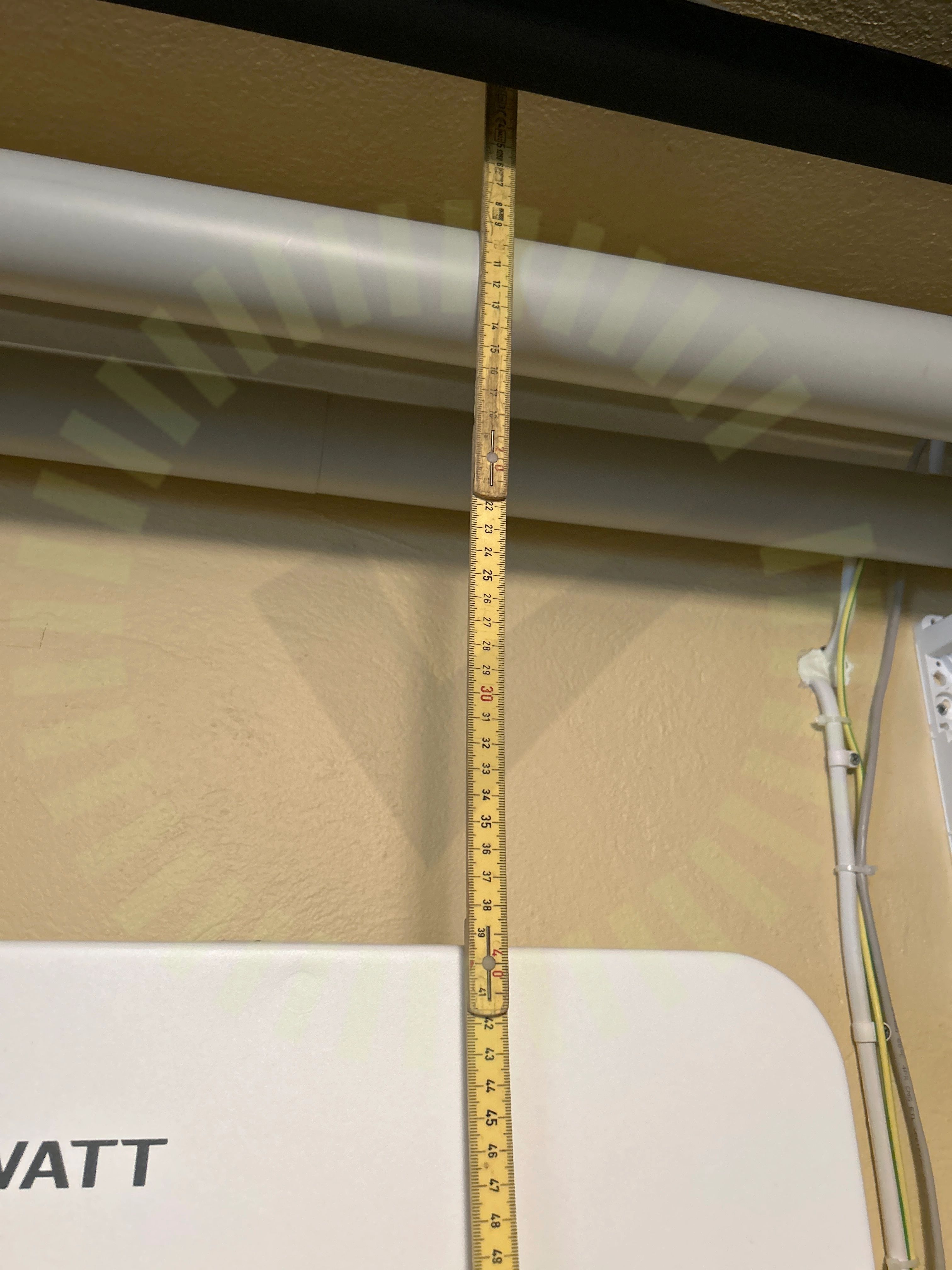

3.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Besiktningsrapport
9.6
Installation genom
Skandica Solar
Datum
2 januari 2024
Ort
MÖLNDAL, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt APX HV Battery
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Growatt APX HV Battery
Godkända kontrollpunkter
8/8AnslutningAvstånd närliggande objektFastsäkring av produktKommunikationOmgivningstemperaturPEPlaceringVäderskydd
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
3/39

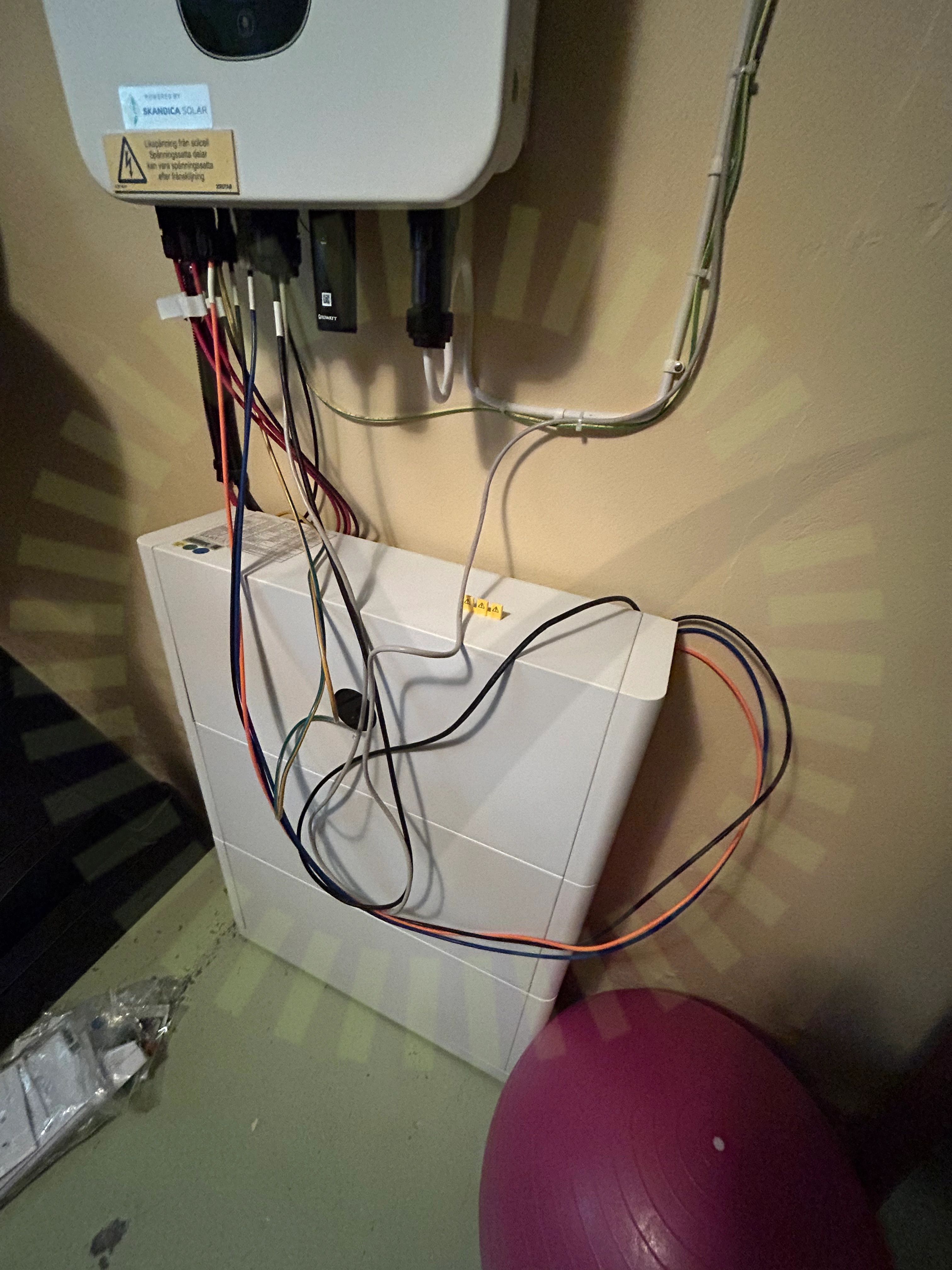

3.2 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd.

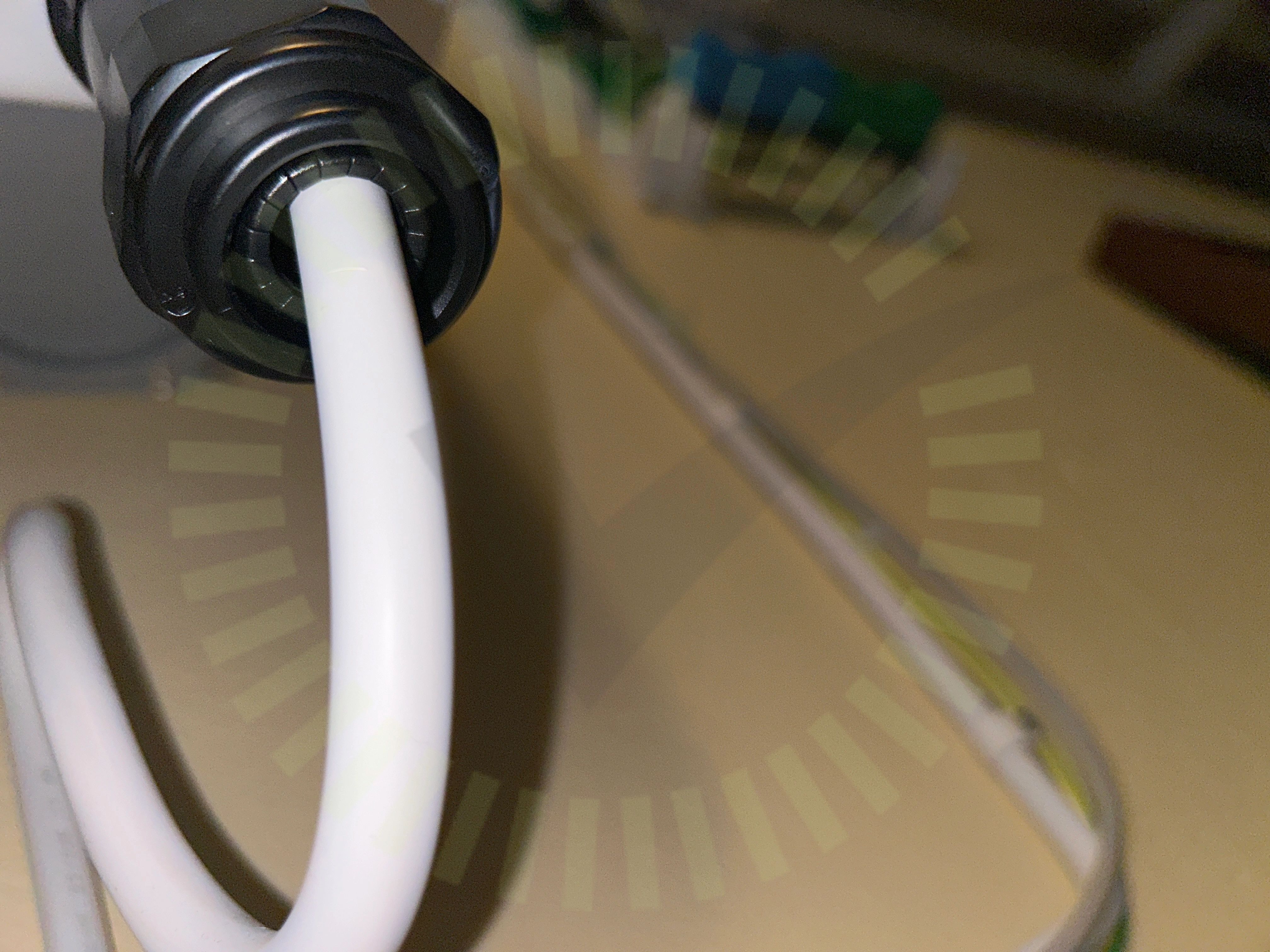

3.3 Förskruvning
Inte godkändFörskruvningen ska hålla tätt.
Godkända kontrollpunkter
36/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

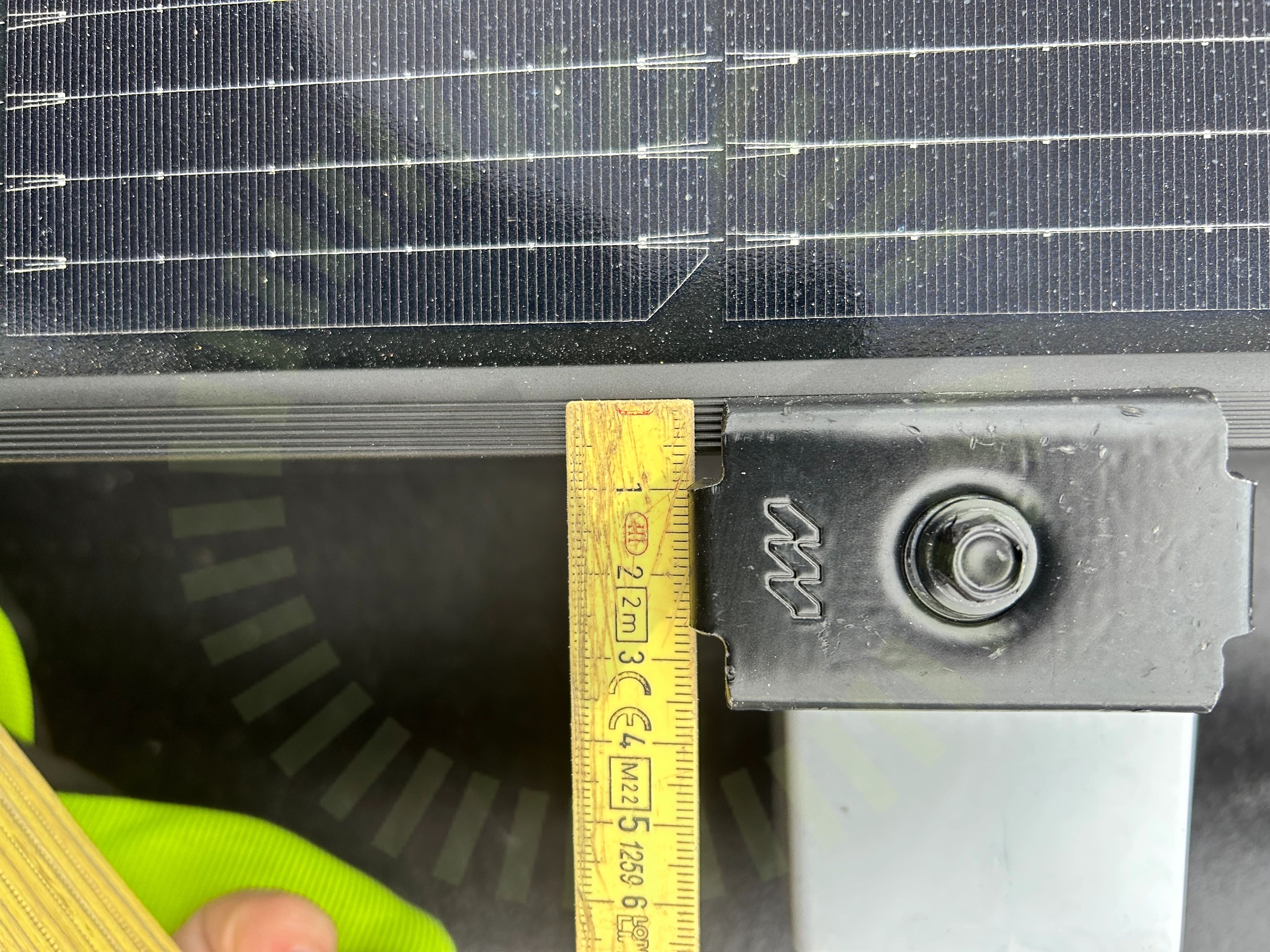

4.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
1/22

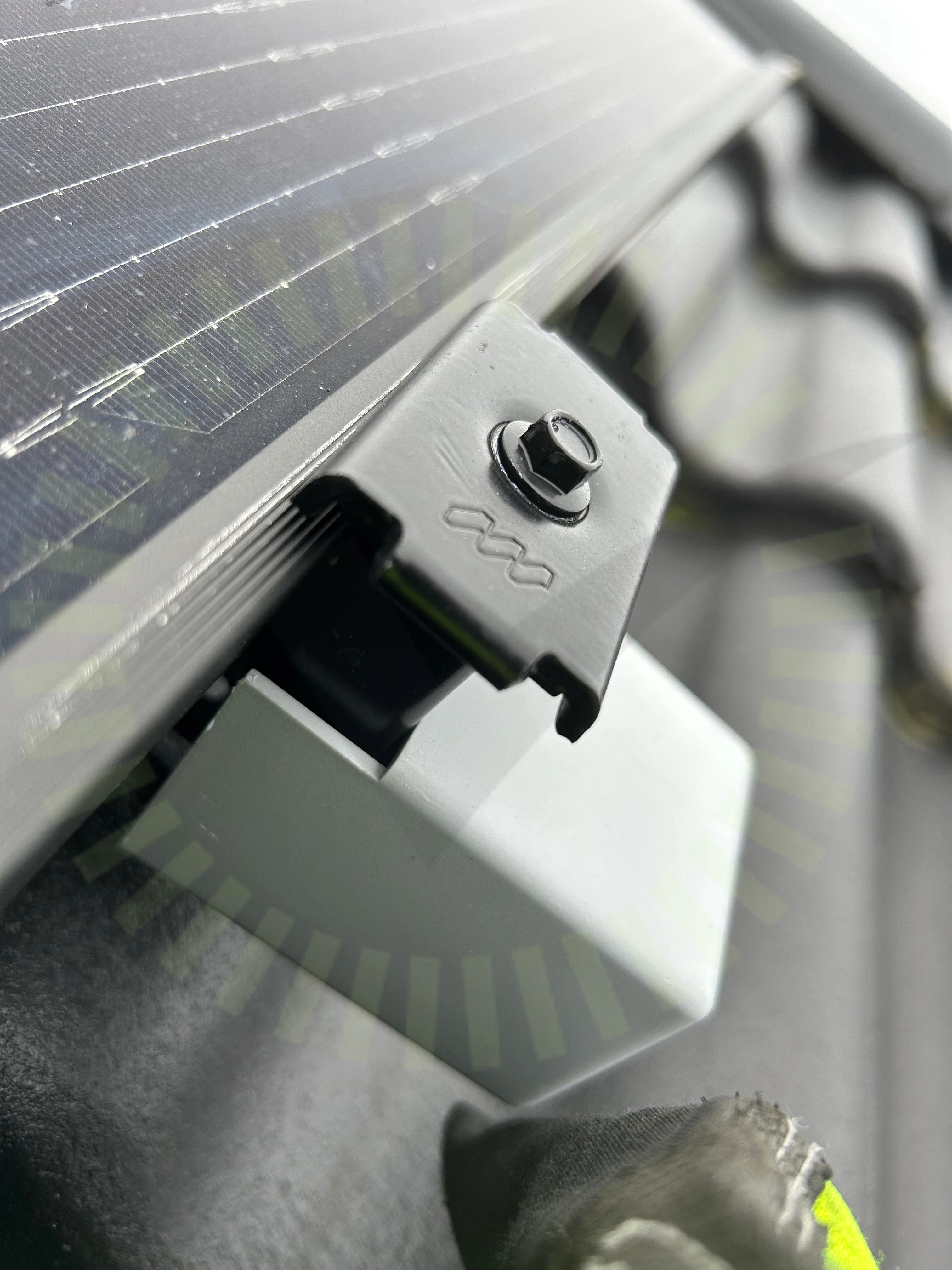

5.1 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram. Klämman sitter löst.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
21/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Säkerhetsbrytare AC
Anmärkningar
1/7

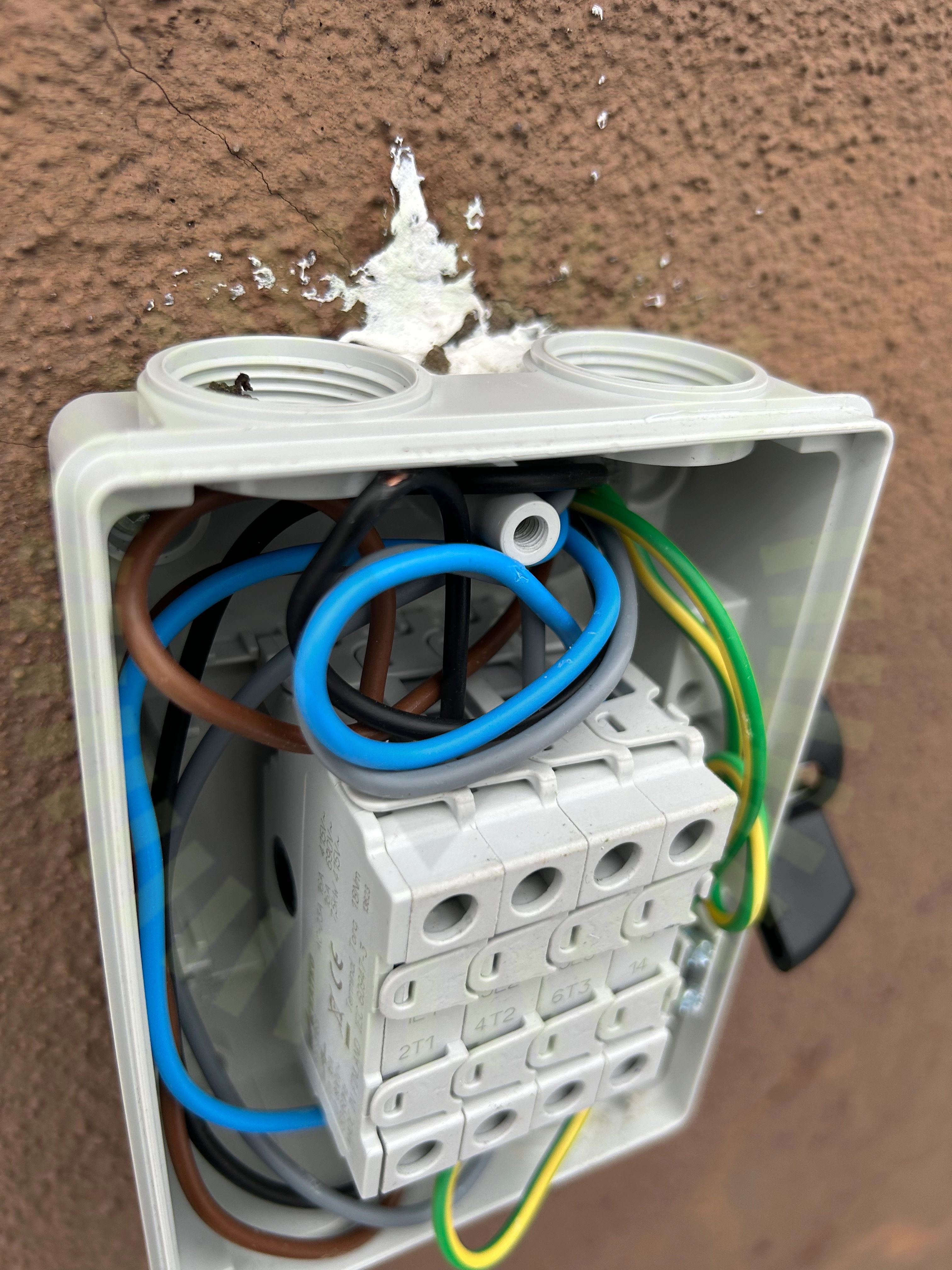

6.1 Anslutningar i brytare
Inte godkändVäxelriktarens kabel är inte korrekt ansluten i säkerhetsbrytaren. Ledare är skadad.
Godkända kontrollpunkter
6/7EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Anmärkningar
2/7

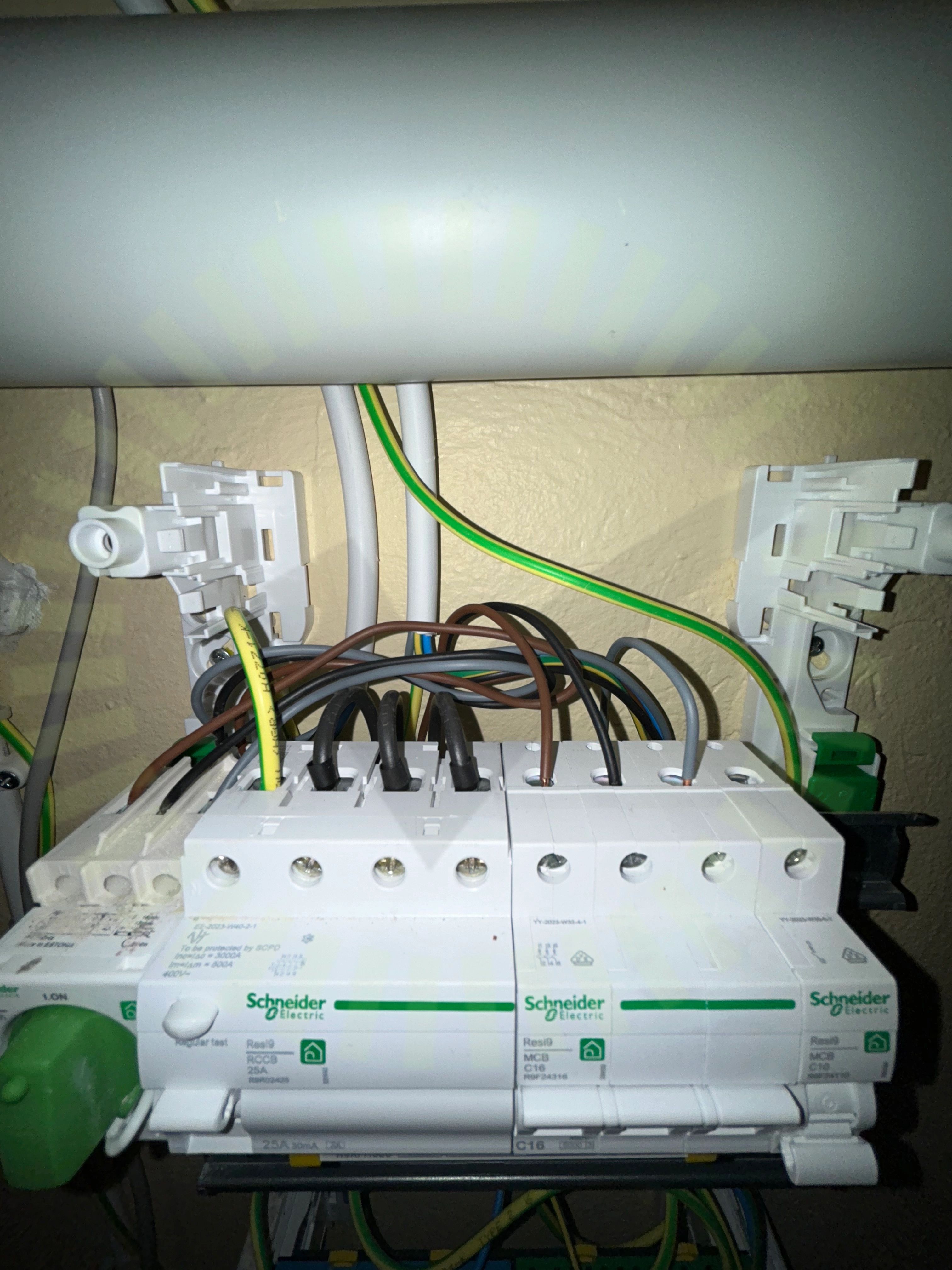

7.1 PEN-ledare
Inte godkändPEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)

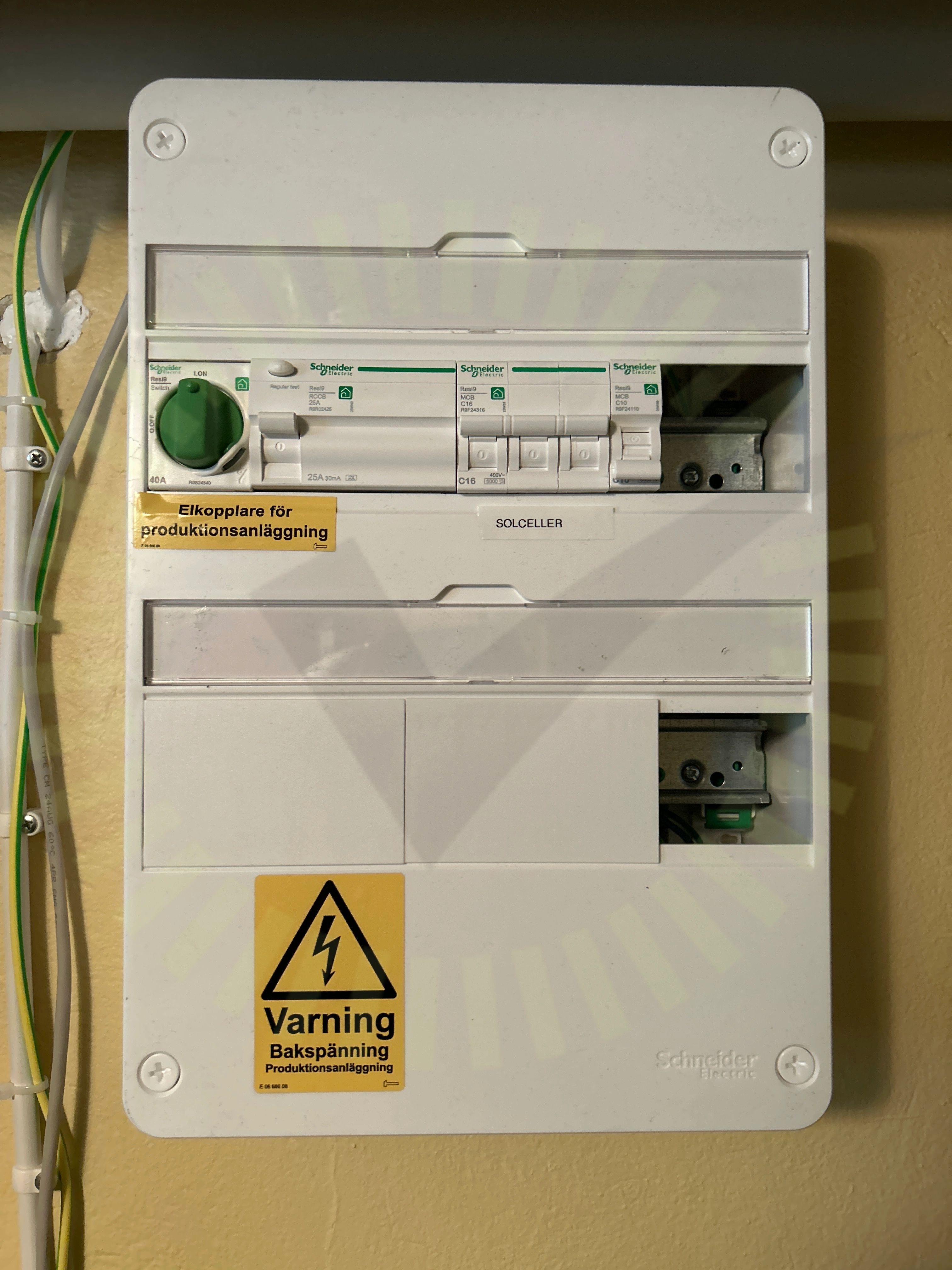

7.2 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/7FasskenaInfästningIP-KlassningKabelinföringarPlacering
