Besiktningsrapport
9.1
Installation genom
1KOMMA5°
Datum
28 november 2024
Ort
Kristianstad, Skåne län
Fastsäkring av produkt
AC Kablage förläggning
Skarp kant
Sammansättning av komponenter
89% godkända
11% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
2/16

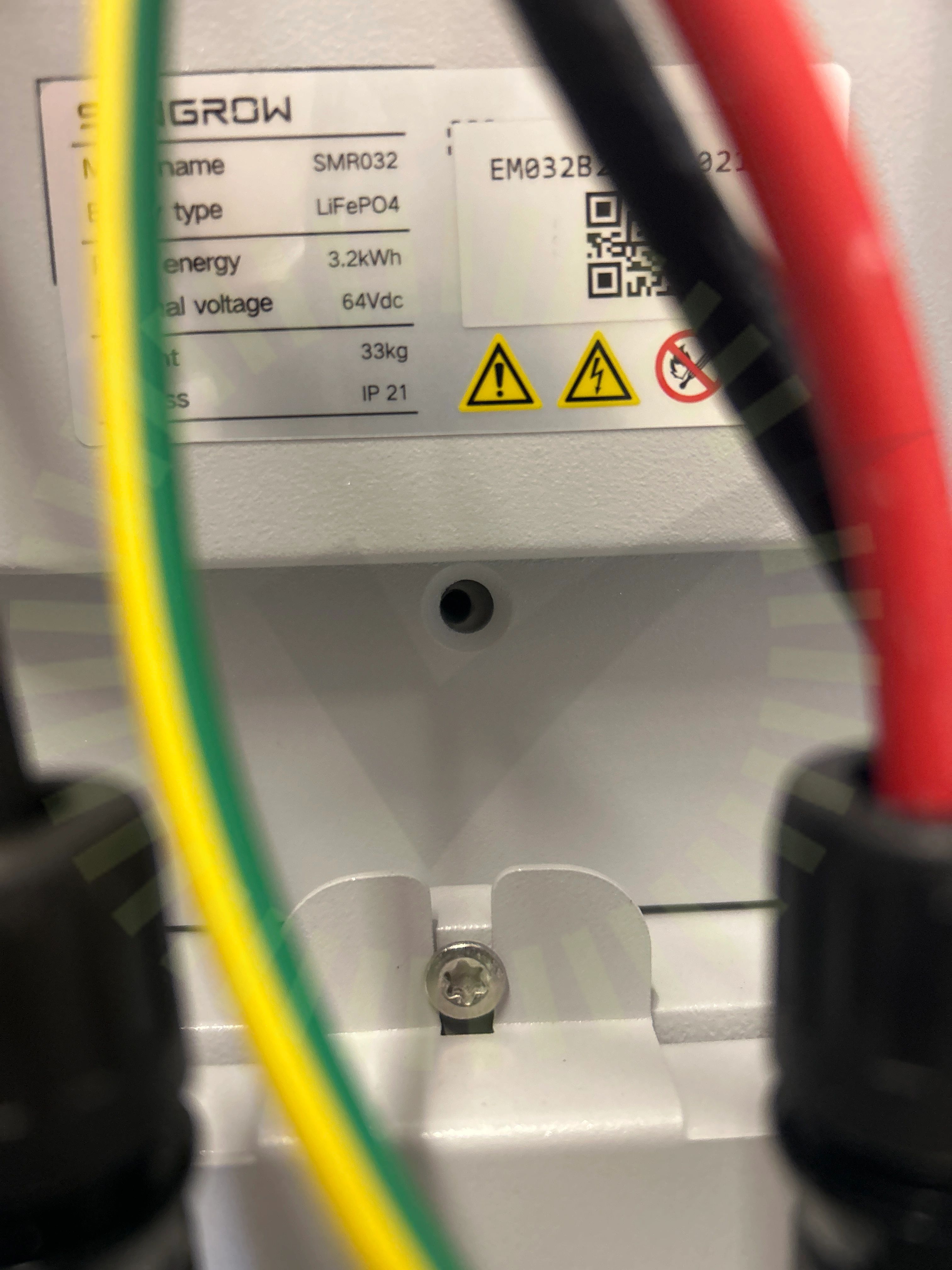

1.1 Sammansättning av komponenter
Inte godkänd
Batteripaket är inte fastsäkrade.
SBR064-256-UEN-Ver19-202302, Sida 24-27
1.2 Fastsäkring av produkt
Inte godkänd
Batteriet är inte fastsäkrat ordentligt. Vinkeln sitter i väggen men batteriet sitter inte ordentligt fast i vinkeln.
SBR064-256-UEN-Ver19-202302, Sida 24
Godkända kontrollpunkter
14/16
Avstånd till växelriktare
Batteri PE
Batterimodul
DC anslutning
Lock och sidoskydd
Närliggande objekt
Rakt stående
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för likspänning
Växelriktare
Anmärkningar
3/36

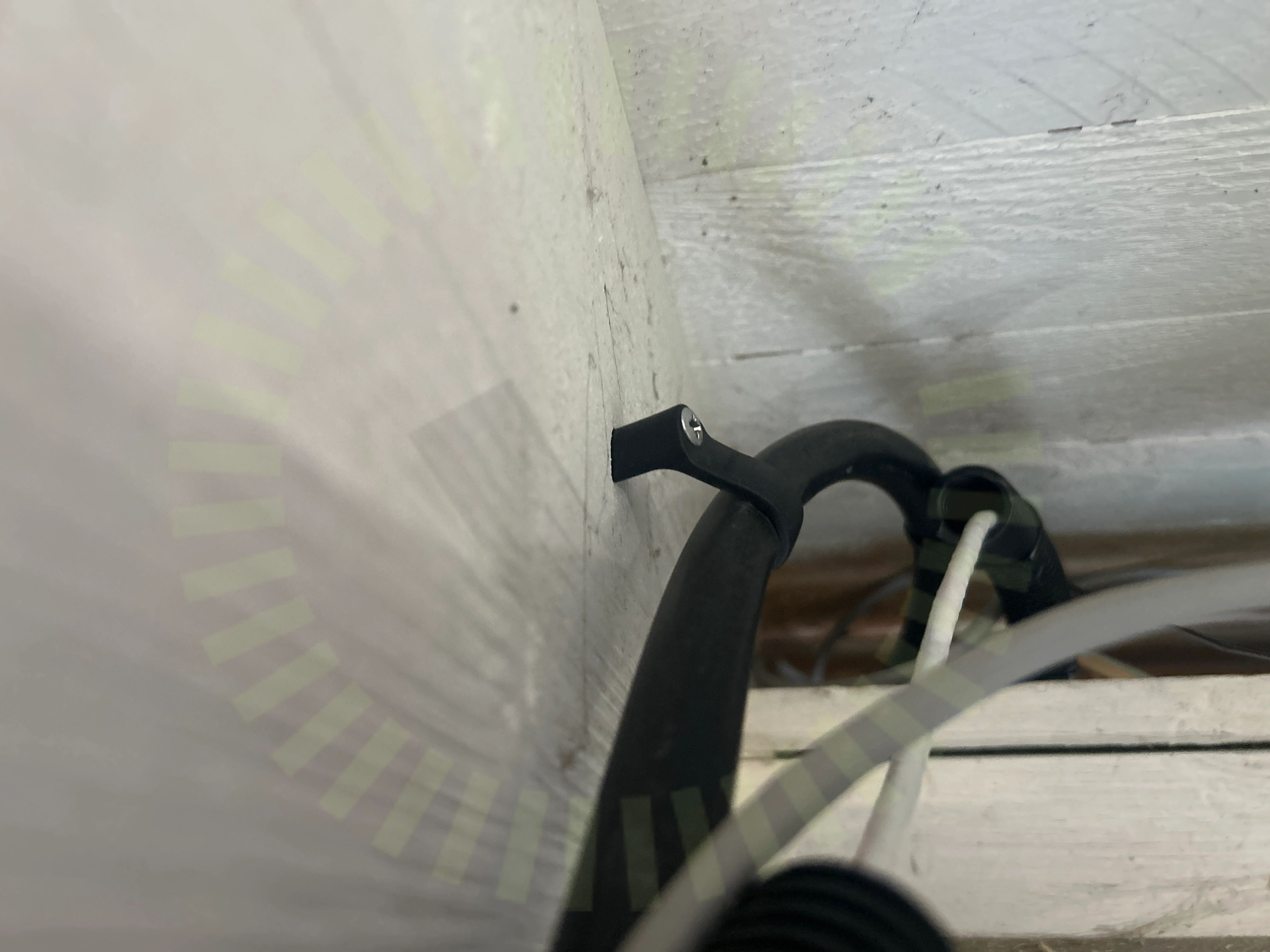

3.1 AC Kablage förläggning
Inte godkänd
AC kablage sitter inte lämpligt fast
SS 436 40 00 (522.8.4)

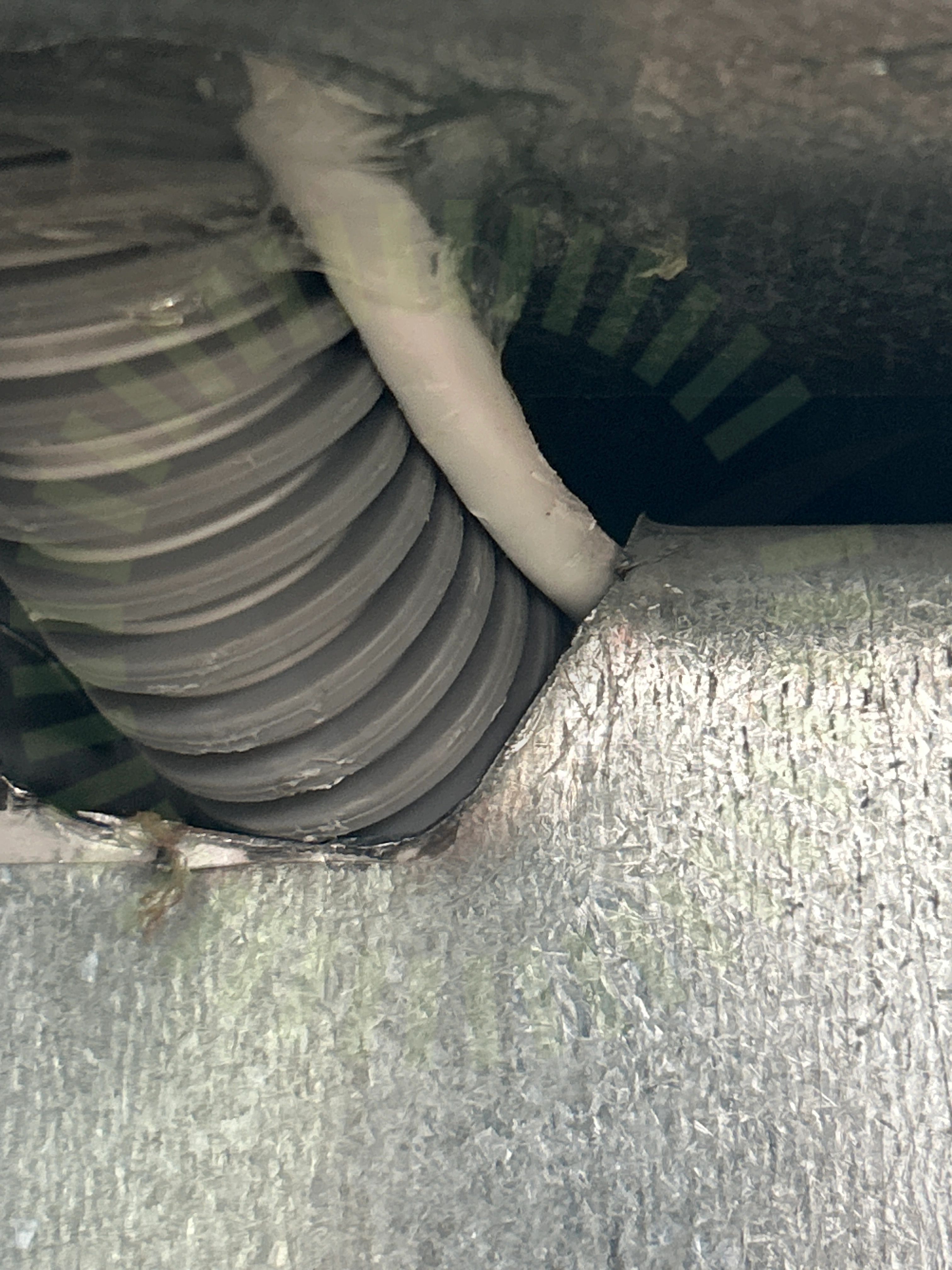

3.2 Skarp kant
Inte godkänd
Signalkabel ligger och trycker mot en skarp kant.
3.3 Strängdesign
Inte godkänd
Strängar som är olika storlek är kopplade till samma MPPT.
Godkända kontrollpunkter
33/36
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
