Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Solarkraft

Datum

6 oktober 2023

Ort

Vega, Stockholms län
Förbindelse av kontakter
Kontaktdon
Varning för backspänning
95% godkända5% ej godkända

Om installationen

PanelerDAH Solar: DHT-M60X10/FS
MontagesystemRauli: Black Nordic Tile Bracket
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt APX HV Battery
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Solarkraft

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

7/7
AnslutningAvstånd närliggande objektFastsäkring av produktKommunikationOmgivningstemperaturPEVäderskydd

Batteri: Placering

Godkända kontrollpunkter

1/1
Placering

Tak 1, DAH Solar: DHT-M60X10/FS

Anmärkningar

2/14
Förbindelse av kontakter

4.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

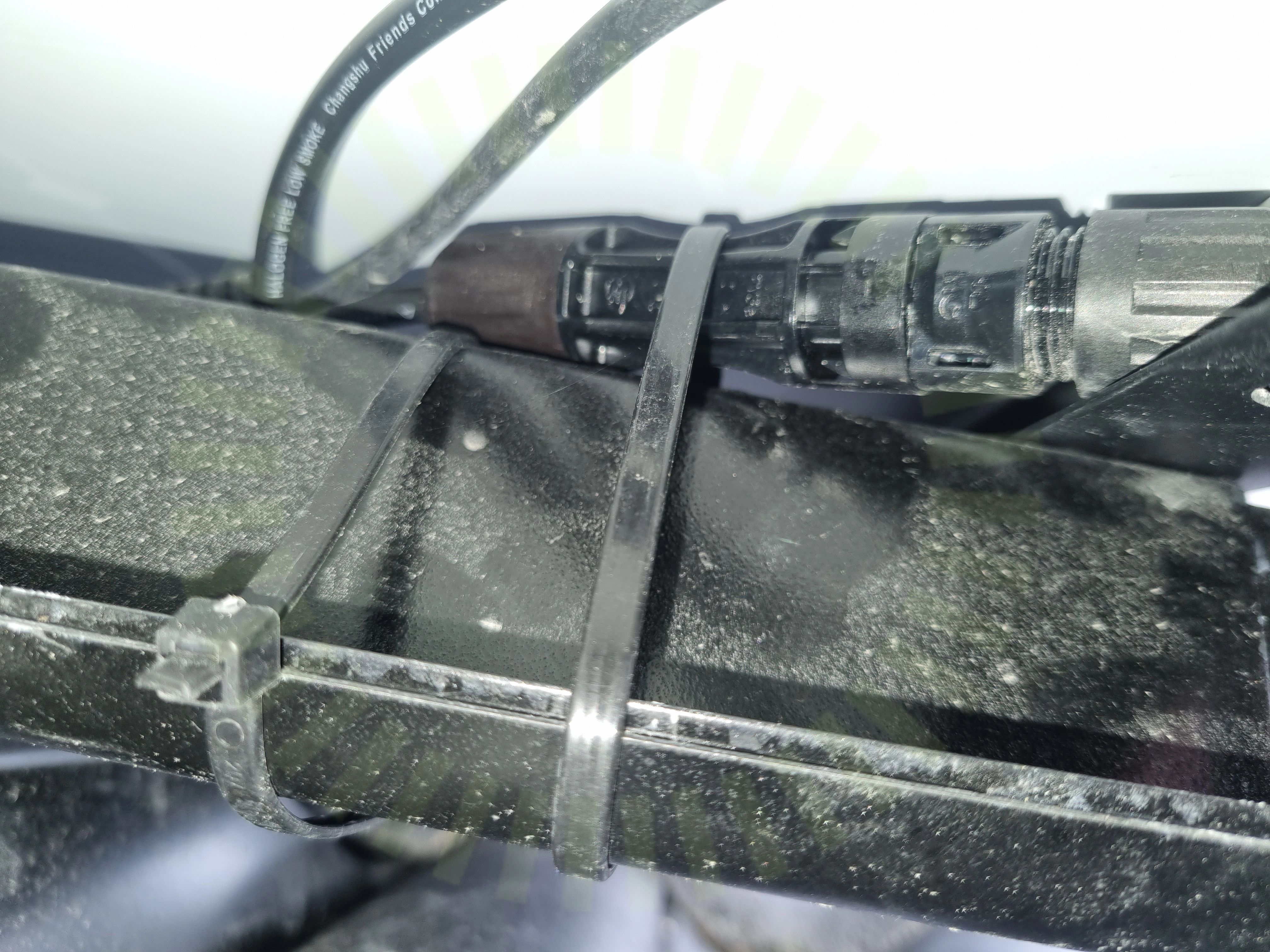

Kontaktdon

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

11/14
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, Rauli: Black Nordic Tile Bracket

Godkända kontrollpunkter

22/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning bärläktInfästning bärläkt - vind krokInfästning skenaKabeldragning mellan takytorKabeluppfästningMittklämmorPlacering SkenaPotentialutjämningsledareSkadorSkena låsningSkena överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmorÄndklämmor

Undercentral

Anmärkningar

1/8

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt. Detta gäller undecentral som sitter i fasadmätarskåp.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/36

8.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

8.2 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng.

Godkända kontrollpunkter

34/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
