Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

E.ON

Datum

12 juli 2023

Ort

Köpingebro, Skåne län
Skenornas infästning
Kabeluppfästning
Jordning av chassi
83% godkända17% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Råspont
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

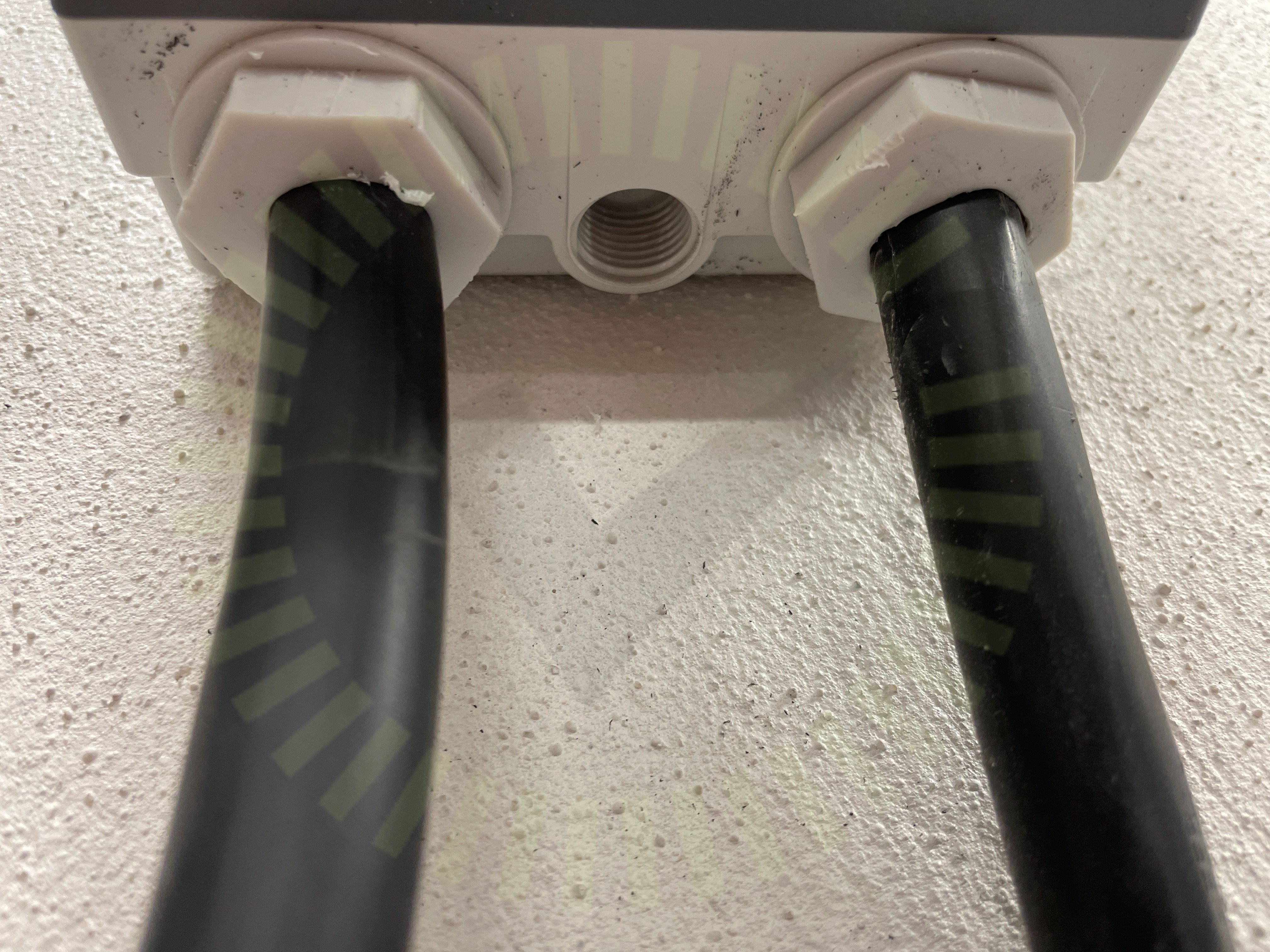

2.1 Förskruvningar

Inte godkänd

Korrekt förskruvningar är ej använda. Kablar går att dra in och ut.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/16
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke på flertalet ställen under panelfälten. Detta kan skada och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 160mm.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Kopplingslåda

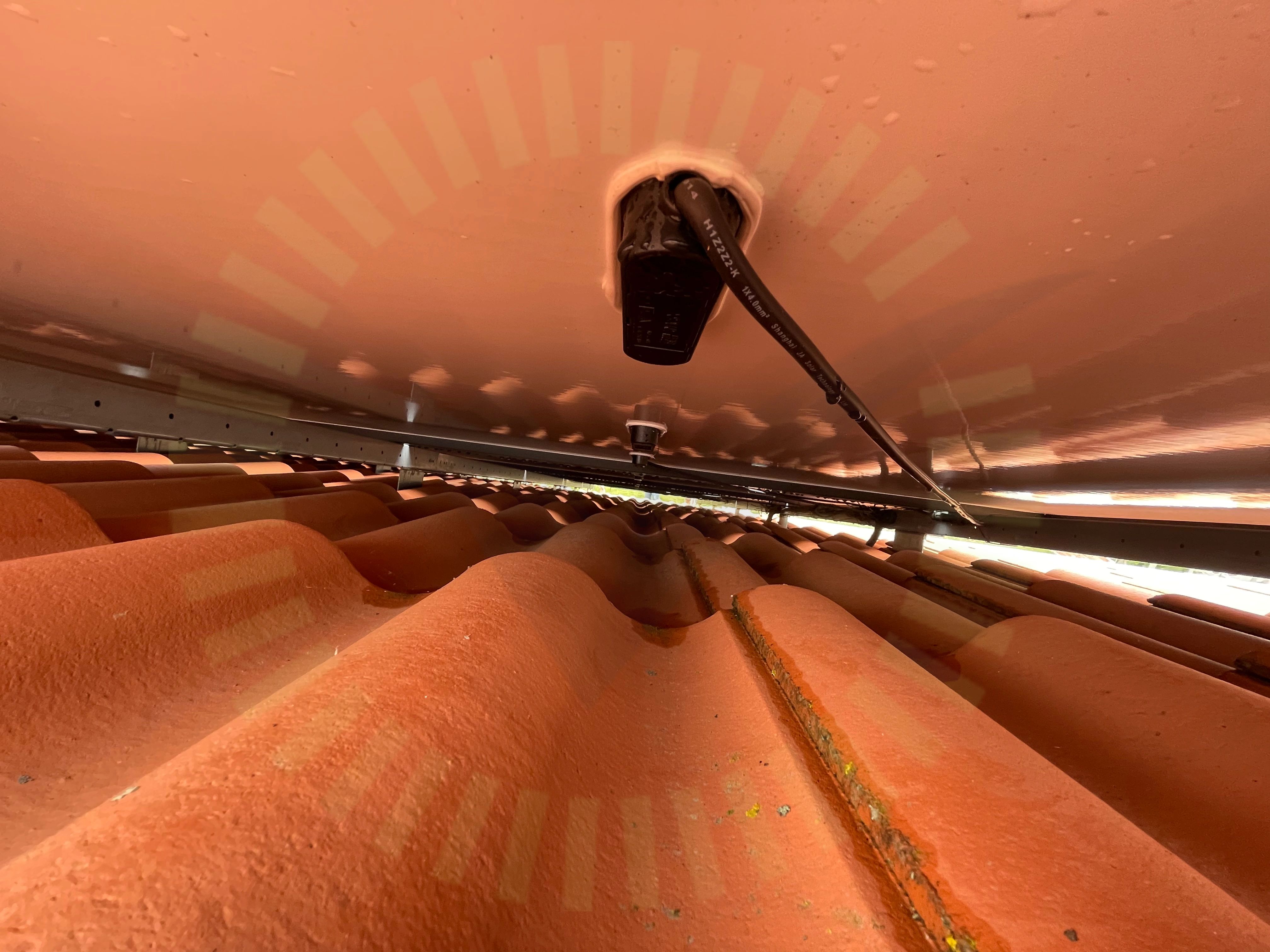

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress. Förekommer även hårt dragna kablar ut från kopplingslåda på flertal ställen.

Panelkablagets böjradie

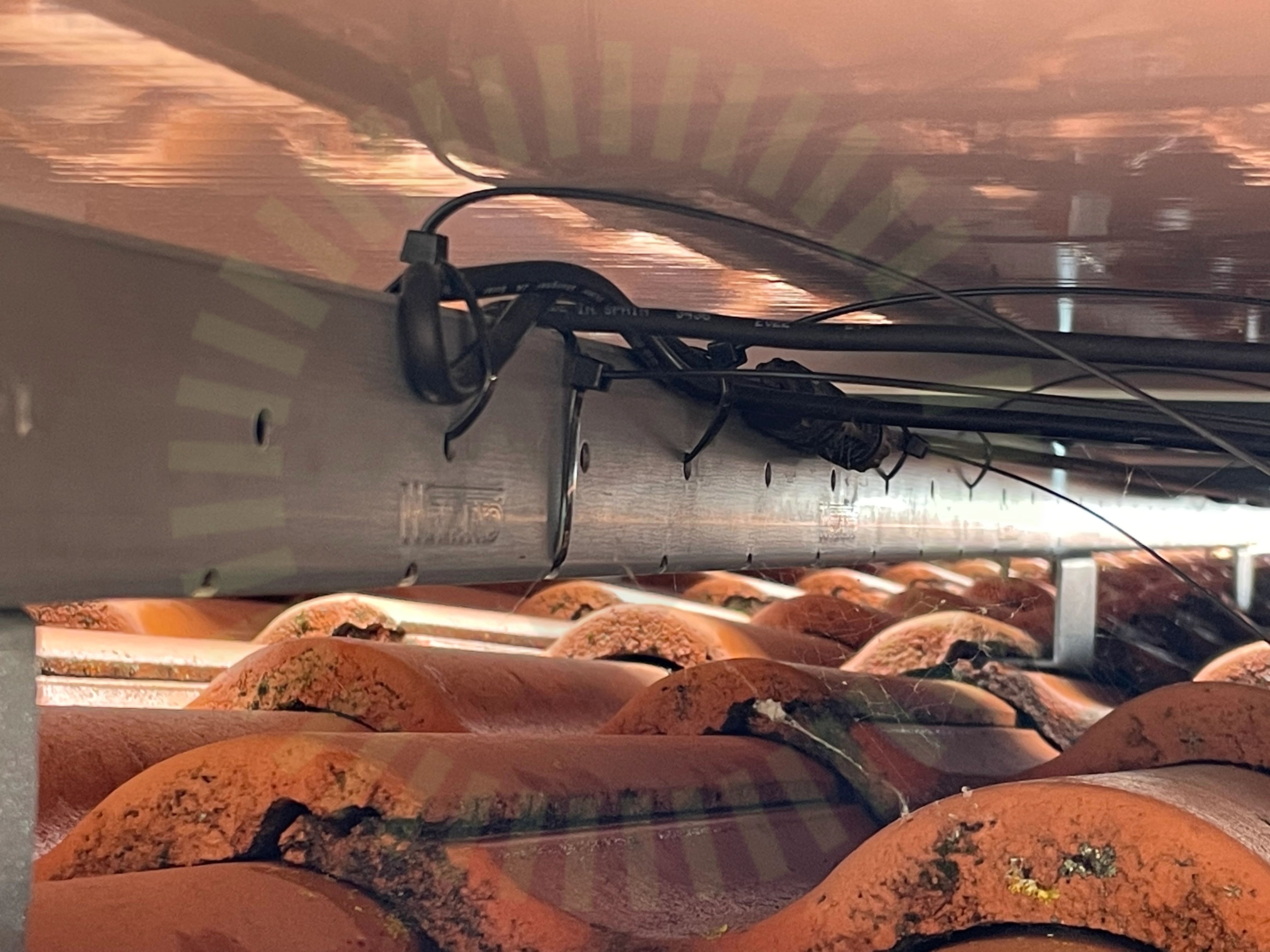

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Stress på kontakter

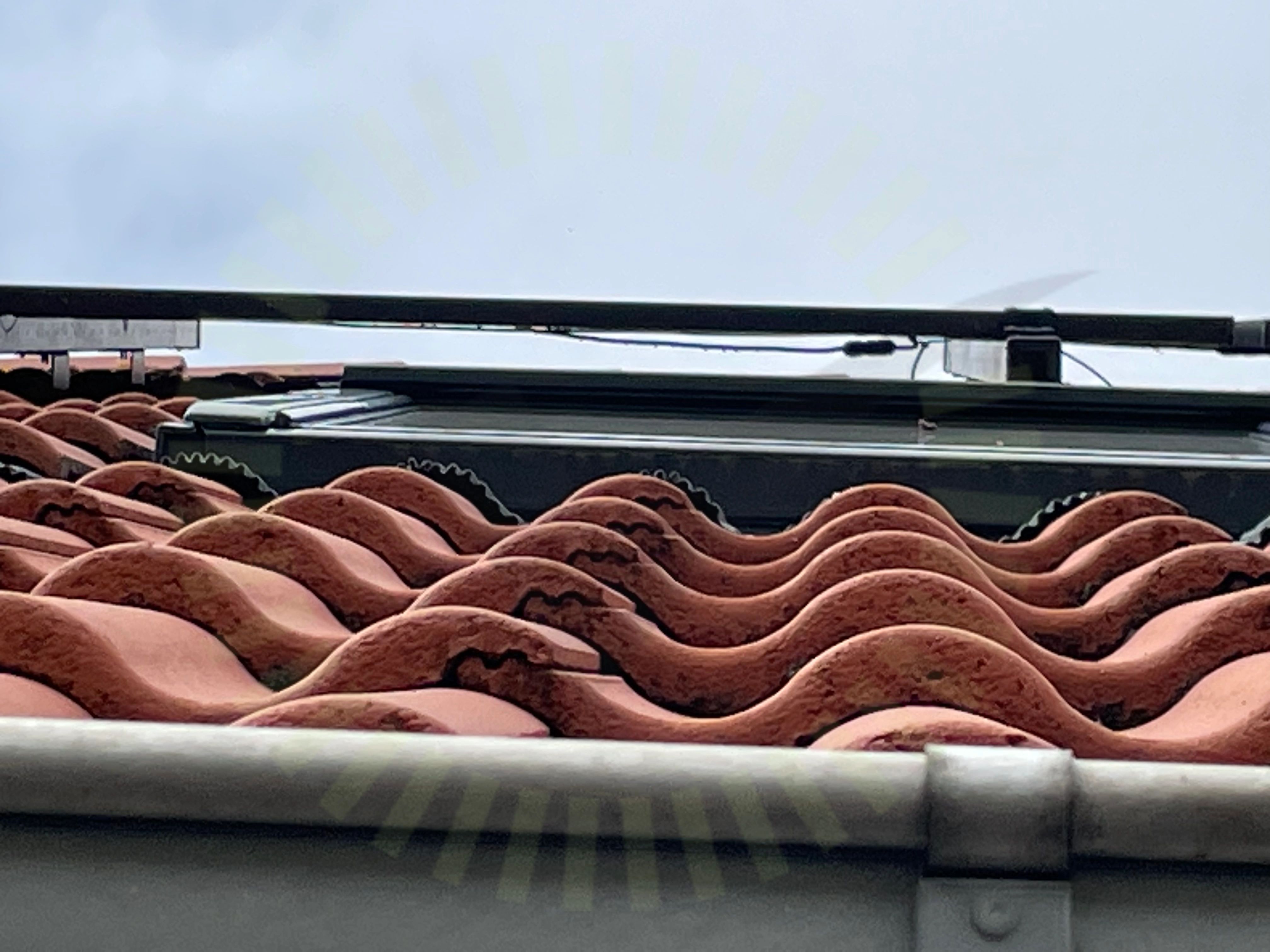

3.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna på flertalet ställen under panelfälten.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

3/22
Kabeluppfästning

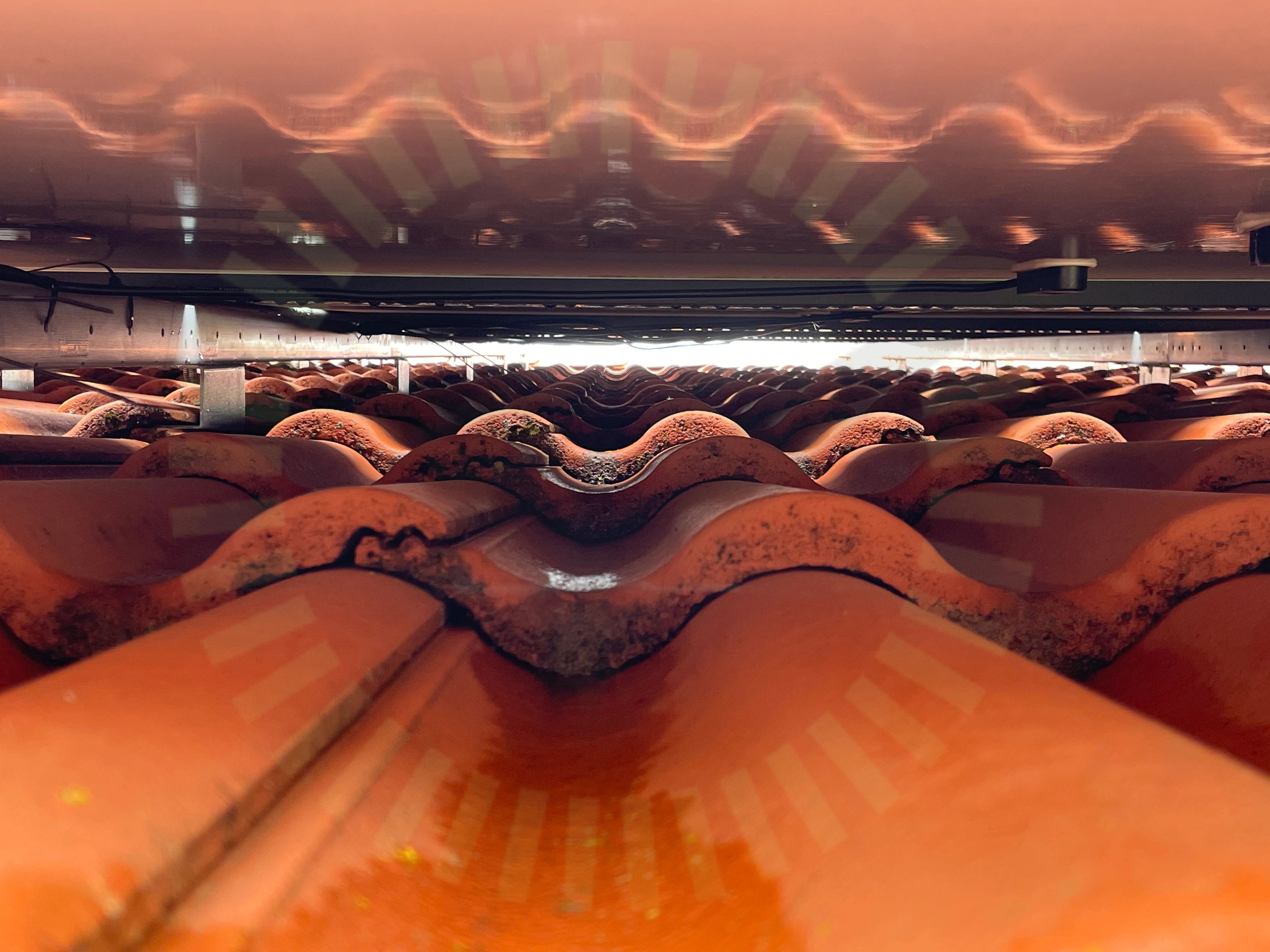

4.1 Kabeluppfästning

Inte godkänd

Kablar som är hårt uppspända mellan skenor utan någon form av fästpunkt.

Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Saknas skruv.

MA5102 Sid 1 (1) | Version 3 - 221101

4.3 Underbyggnad

Inte godkänd

Felaktiga värden i lastberäkning, stämmer inte överstens med verkligenheten. Sitter 8st fler krokar så en komplettering med infästningar är gjord, men dokumentet är inte reviderat. Gäller garagetak.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

19/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

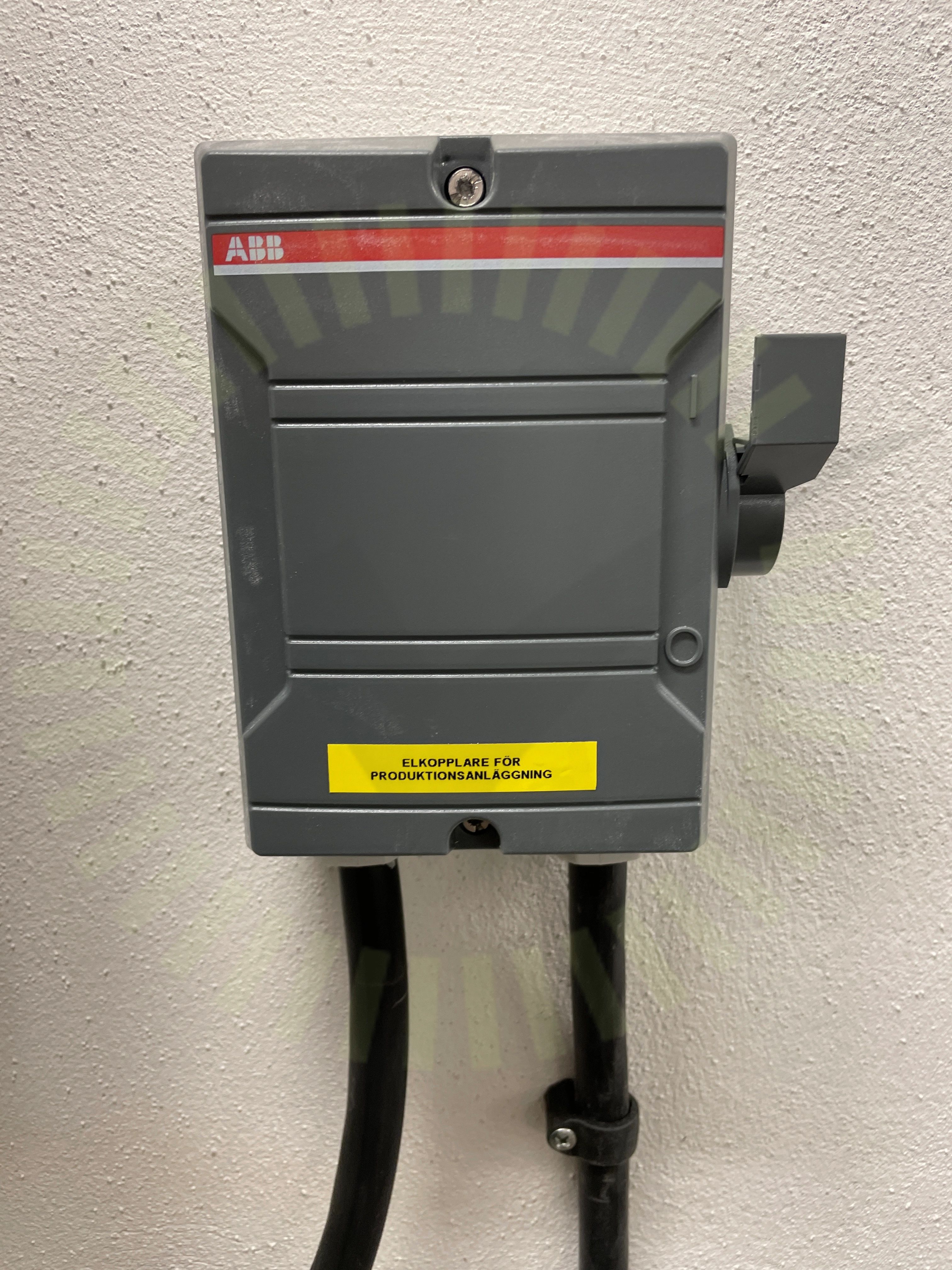

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

5/35
AC Kablage förläggning

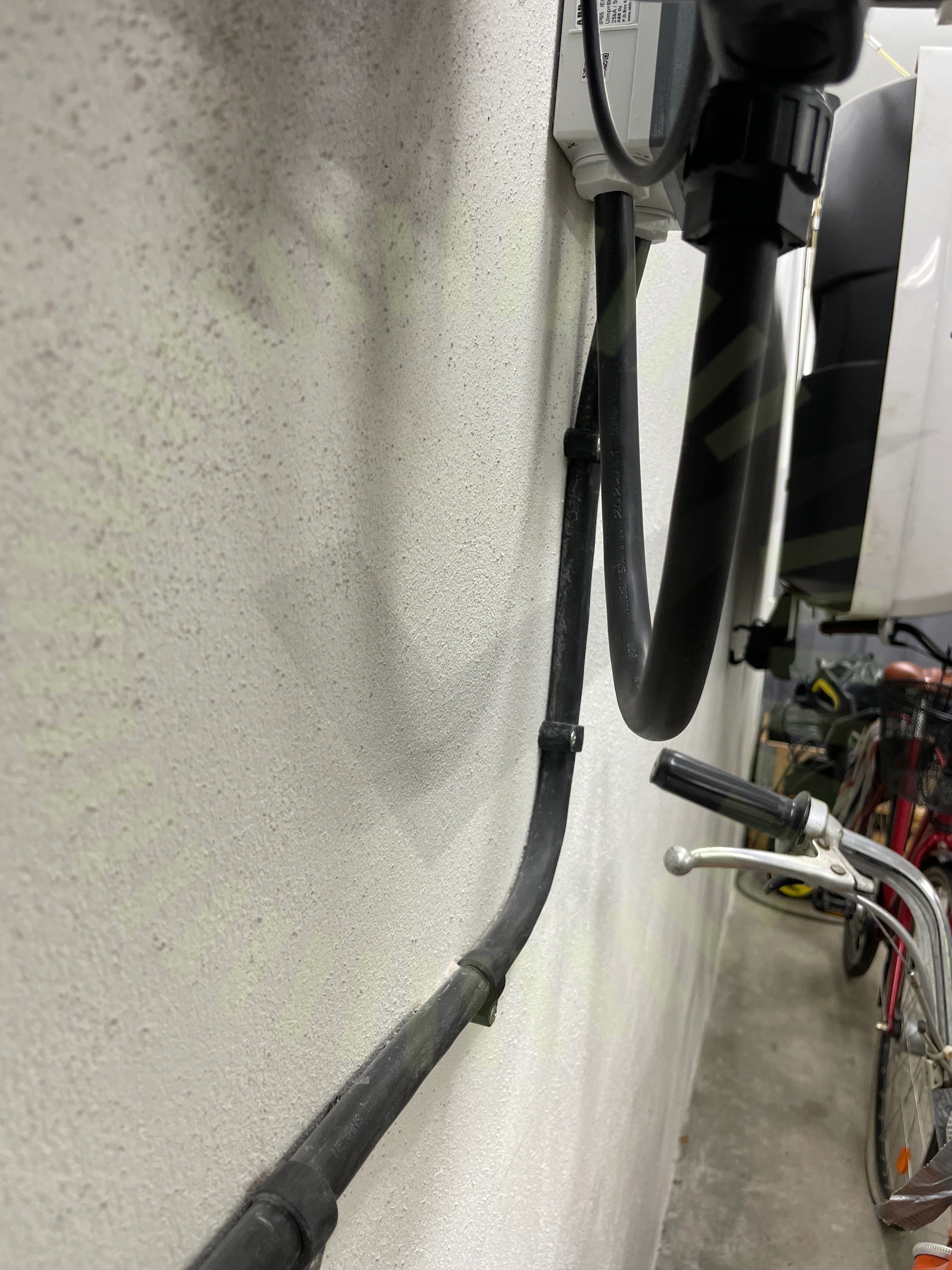

6.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

DC Kablage förläggning

6.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd mellan takstolarna.

DC Kontakter stress

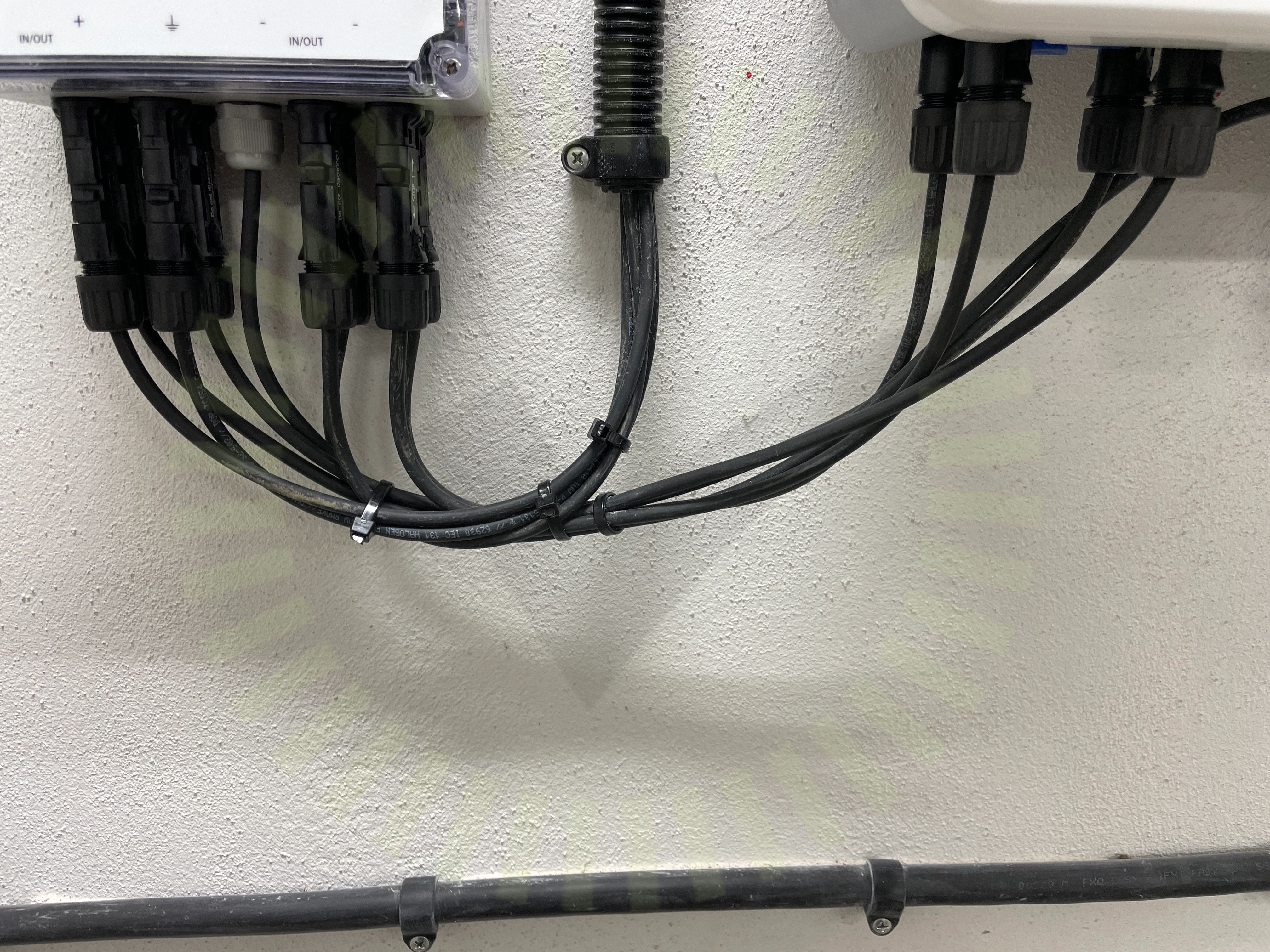

6.3 DC Kontakter stress

Inte godkänd

Kablarna är sträckta och utsätter kontakterna för konstant stress.

Jordning av chassi

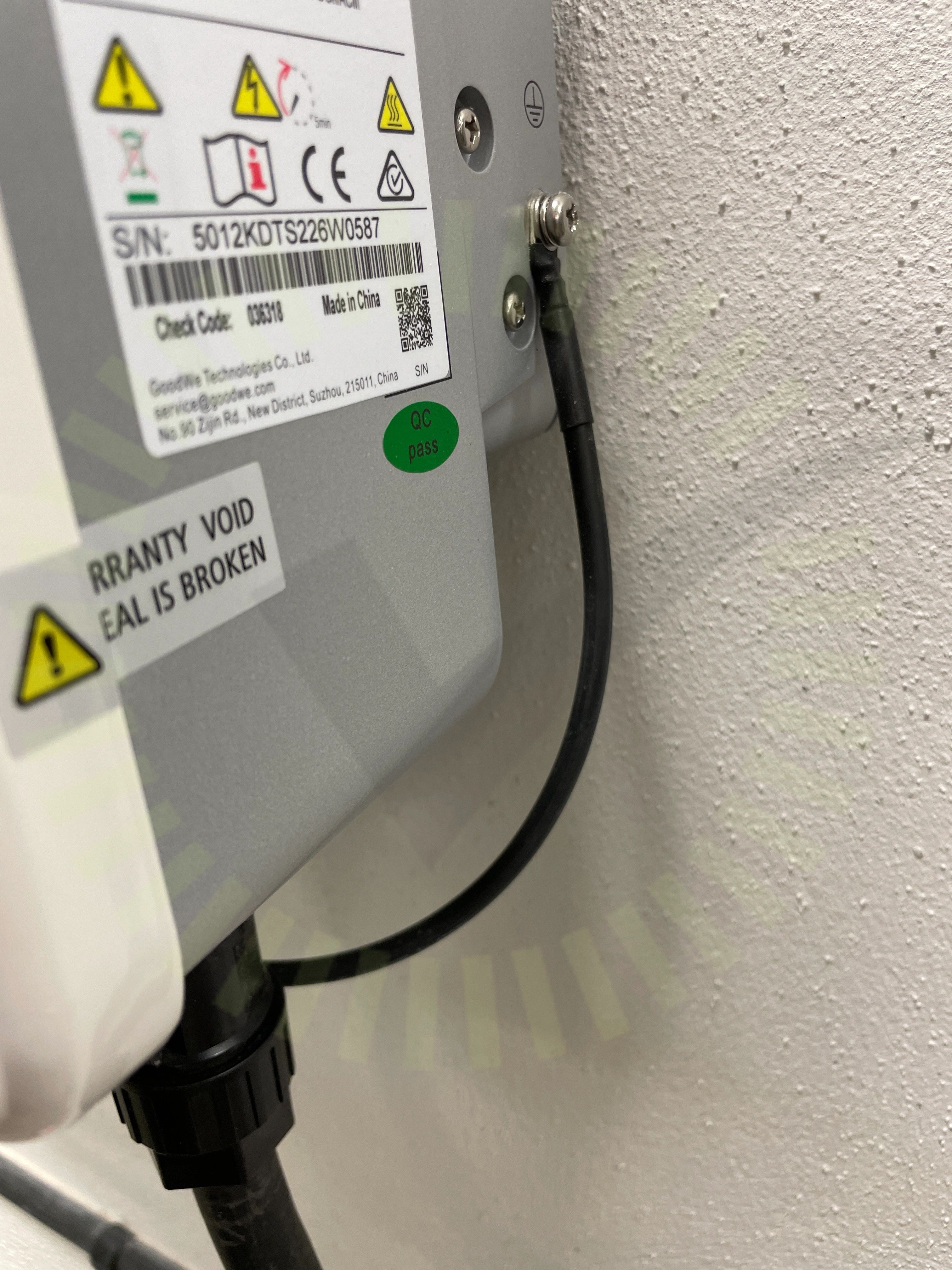

6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Uppskalad ledare

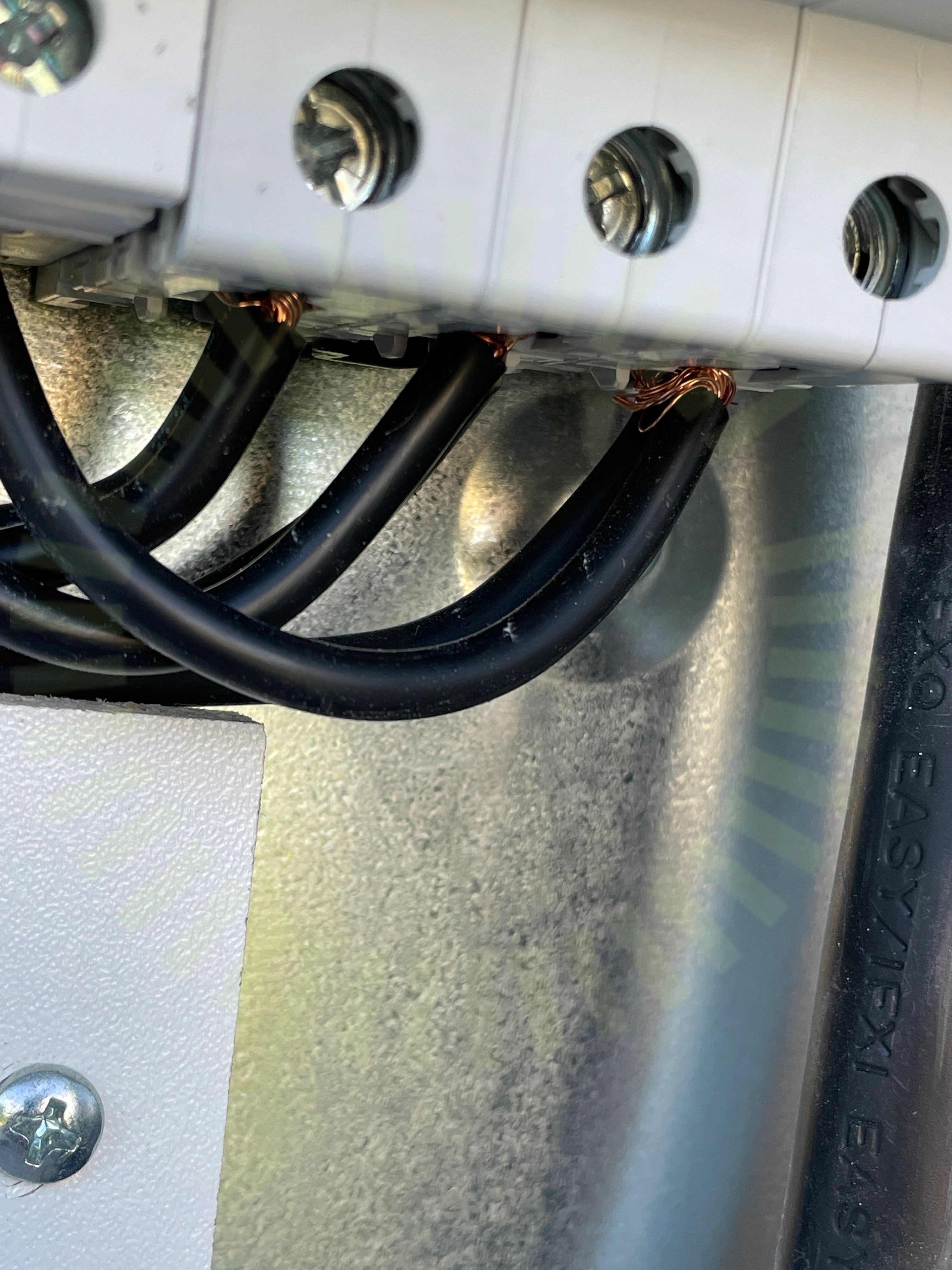

6.5 Uppskalad ledare

Inte godkänd

1/3 av kabelns kardeler ligger utanför plint.

Godkända kontrollpunkter

30/35
AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäxelriktarens IP klassning
