Besiktningsrapport

9.5

Installation genom

EcoKraft

Datum

15 april 2025

Ort

Forshaga, Värmlands län

Varning för likspänning

Identifiering

Anslutning av ledare

Skarp kant

89% godkända11% ej godkända

Om installationen

BatteriEmaldo: Power Core

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Anmärkningar

1/4

1.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/24

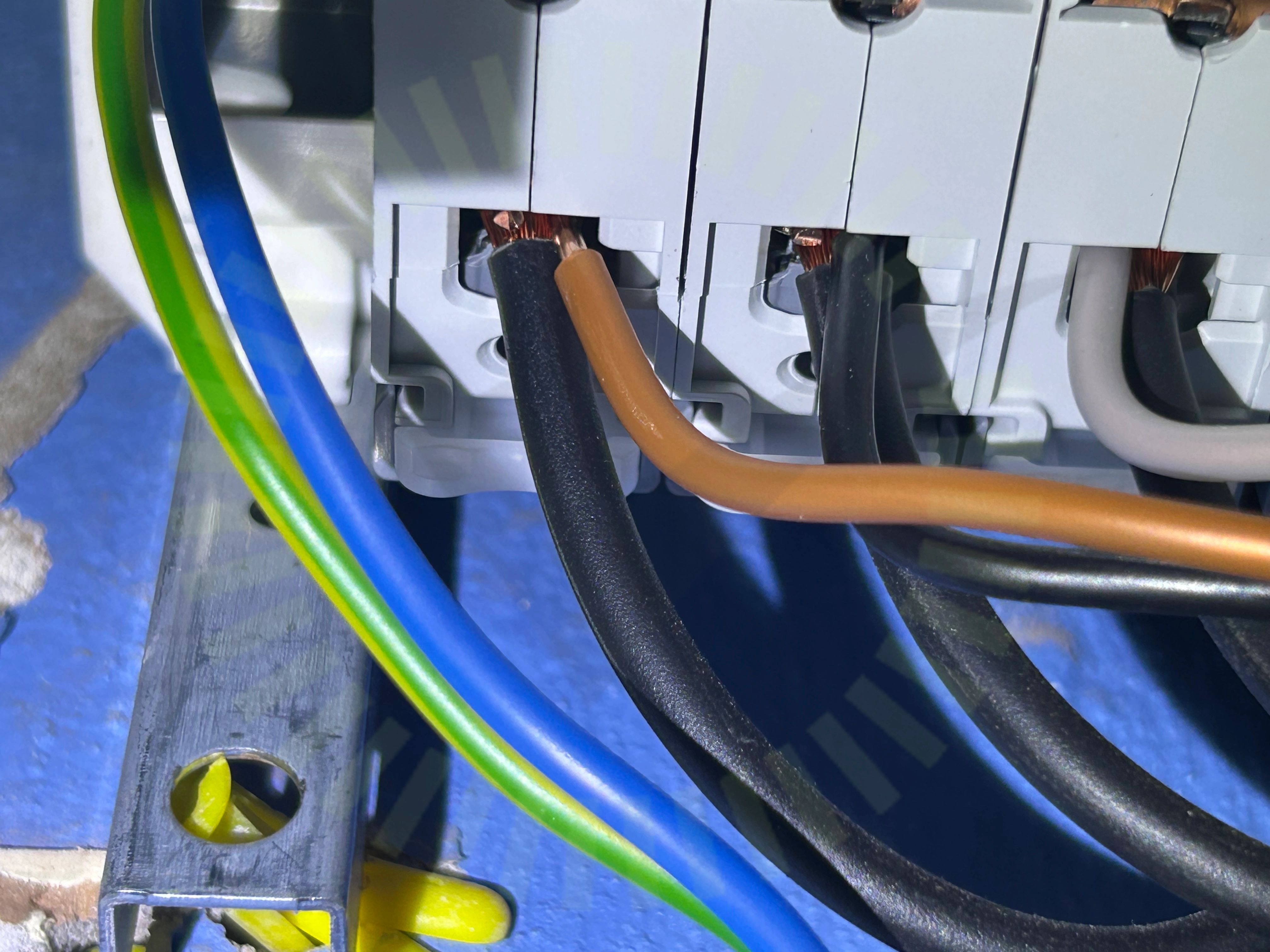

2.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

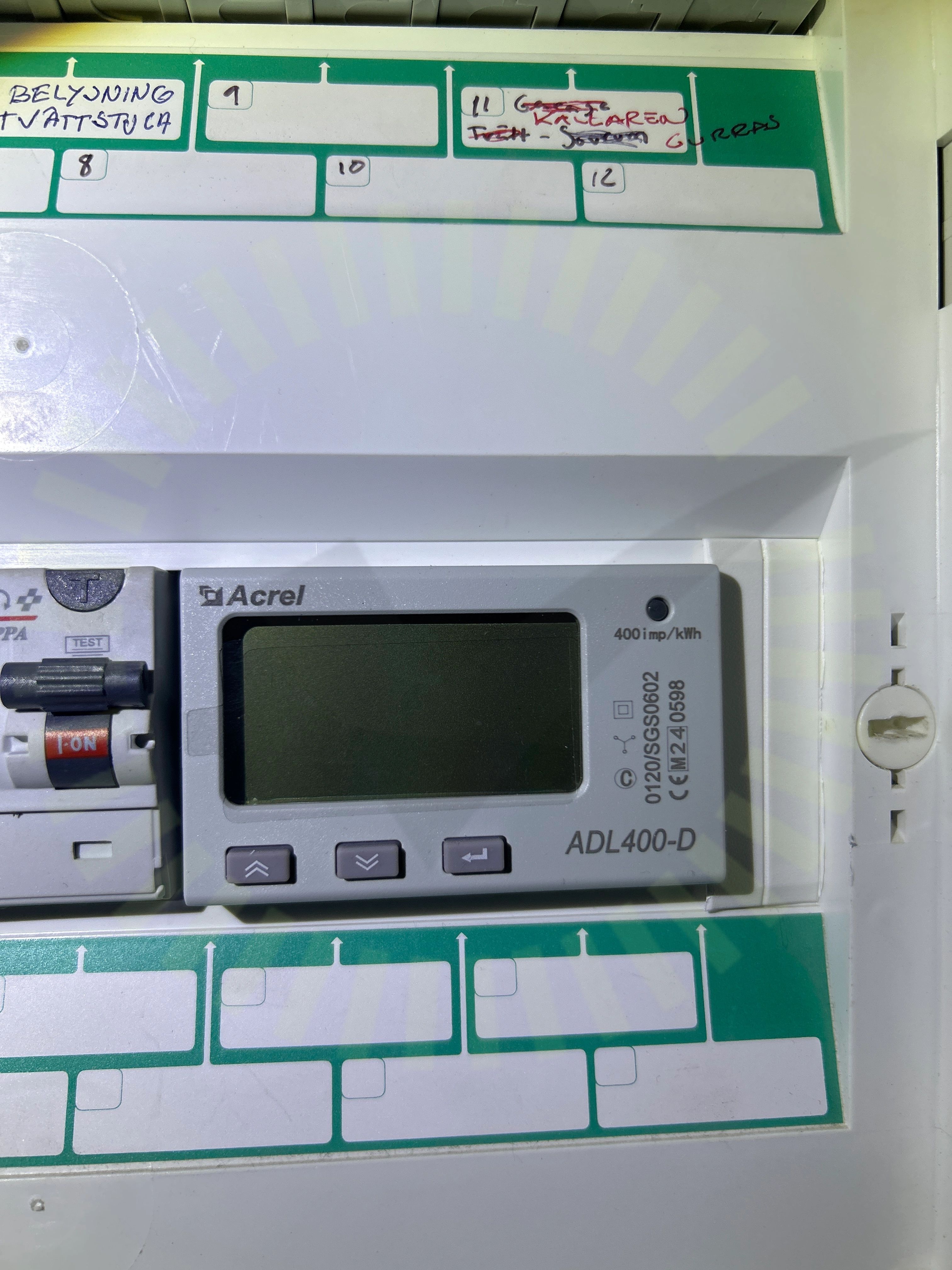

2.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Smartmätaren är inte uppmärkt.

SS 436 40 00 (514.1)

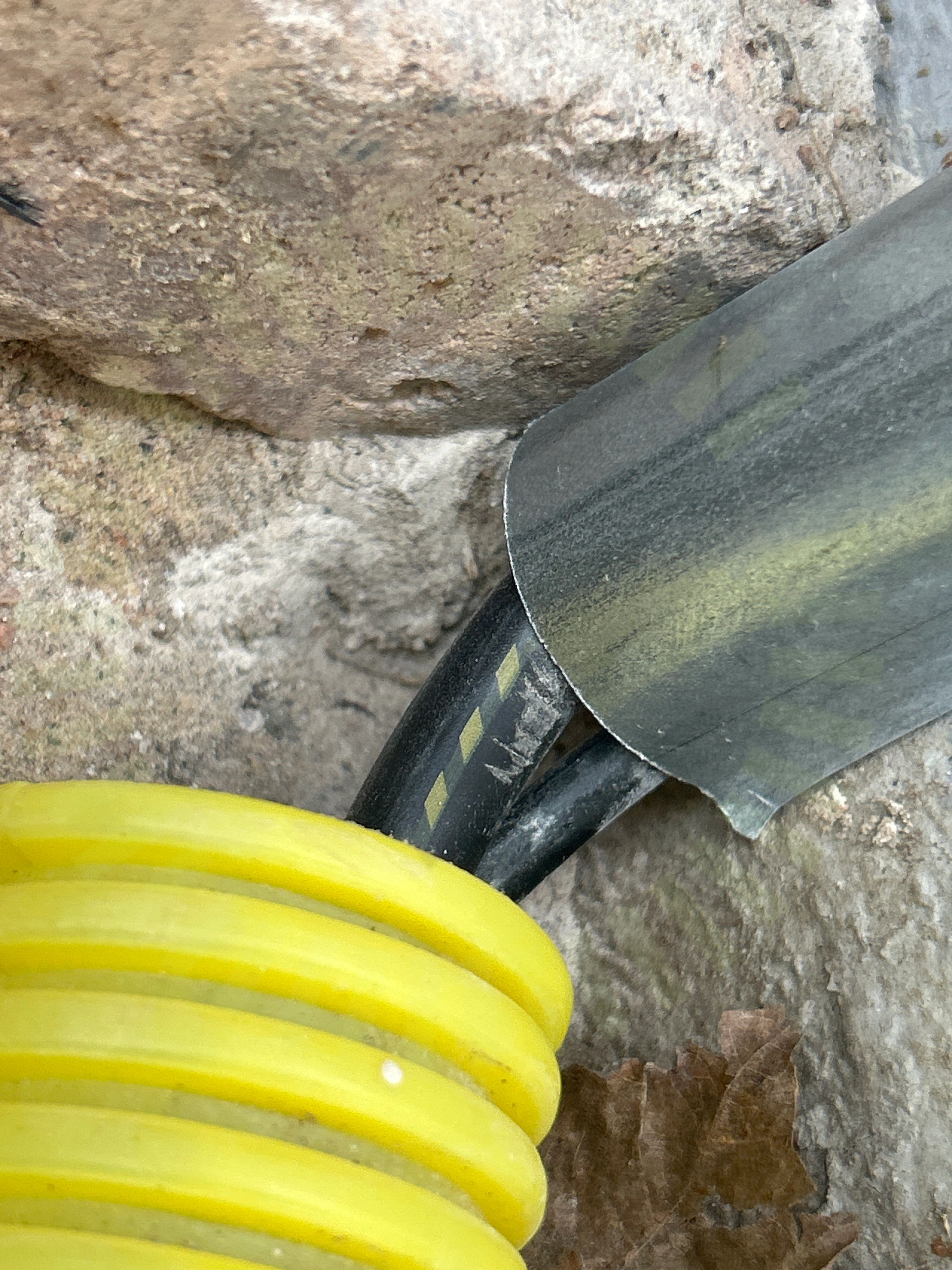

2.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

19/24

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareHuvudsäkringKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/24

GenomföringarInfästning

Växelriktare/Batteri

Anmärkningar

1/13

3.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

Emaldo Full Installation Manual - Version 3.0 - 23.08.24, Sida 33

Godkända kontrollpunkter

11/13

Avstånd närliggande objektDC KontakterDC Max SpänningDC Min SpänningFörskruvningPlaceringSkadorSmartmätareSträngdesignTillgång till batterietVäderskydd

Ej tillgängligt vid besiktning

1/13

Fastsäkring av produkt
