Besiktningsrapport

9.4

Installation genom

EcoKraft

Datum

15 april 2025

Ort

Forshaga, Värmlands län

Takstolsinfästning

Skruvar korrekt

Identifiering

+ 3

93% godkända

7% ej godkända

Om installationen

Paneler

SolarWatt: Vision M 5.0 Black/Pure

Montagesystem

K2: SingleRail: Single/CrossHook 3S

Växelriktare

Emaldo: Power Core

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Säkerhetsbrytare DC

Tillbehör

Undercentral

Tillbehör

Acrel: ADL400-D

Installerad av EcoKraft som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Säkerhetsbrytare DC (7)Tak 1, K2: SingleRail: Single/CrossHook 3S (24)Tak 1, SolarWatt: Vision M 5.0 Black/Pure (15)Undercentral (6)Varselmärkning (4)Växelriktare (25)Växelriktare/Batteri (13)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Säkerhetsbrytare DC

Anmärkningar

1/7

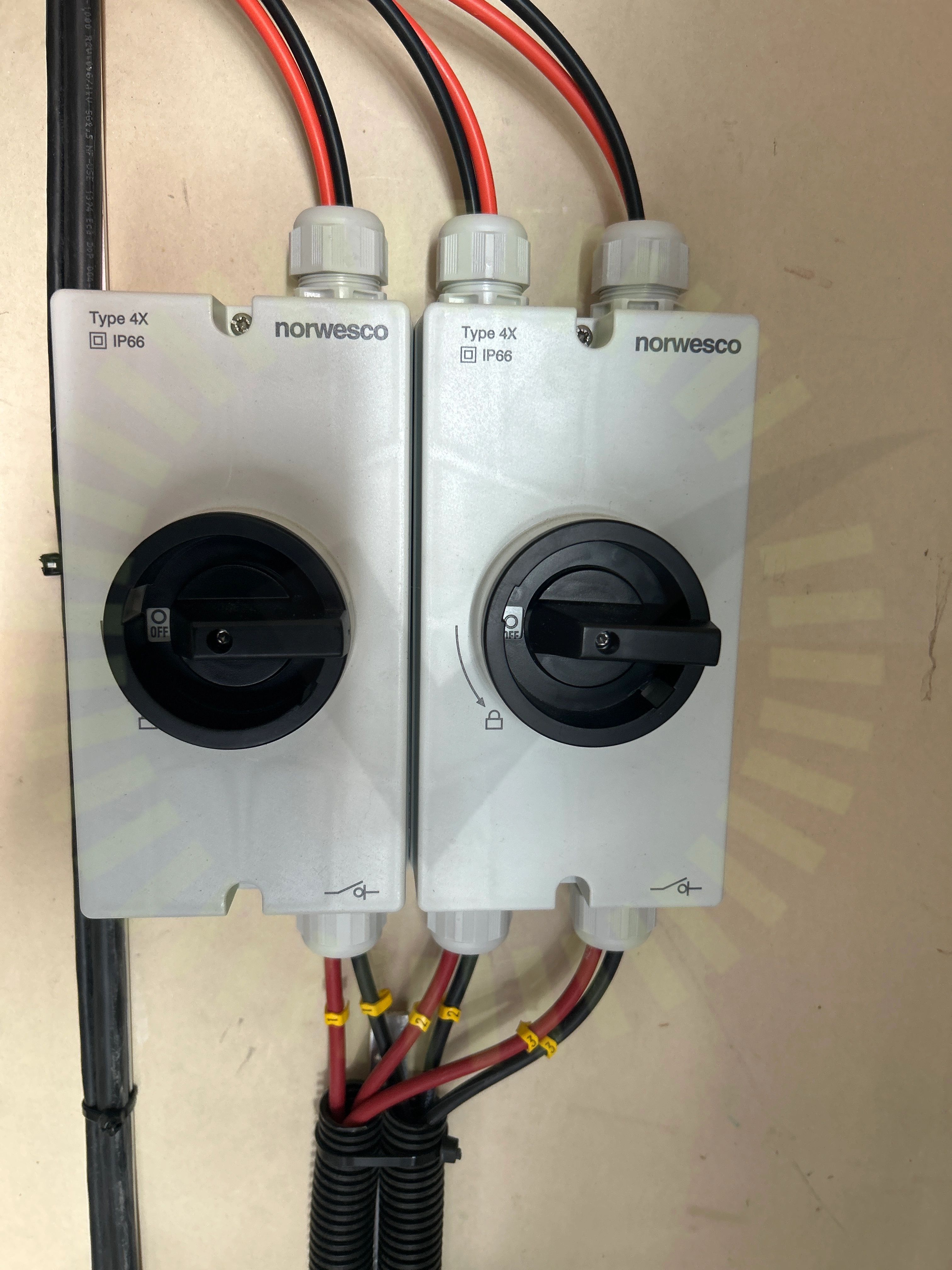

3.1 Identifiering

Inte godkänd

Arbetsbrytarnas funktion är inte tydlig. Märkning som anger vad de är till för saknas.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

2/24

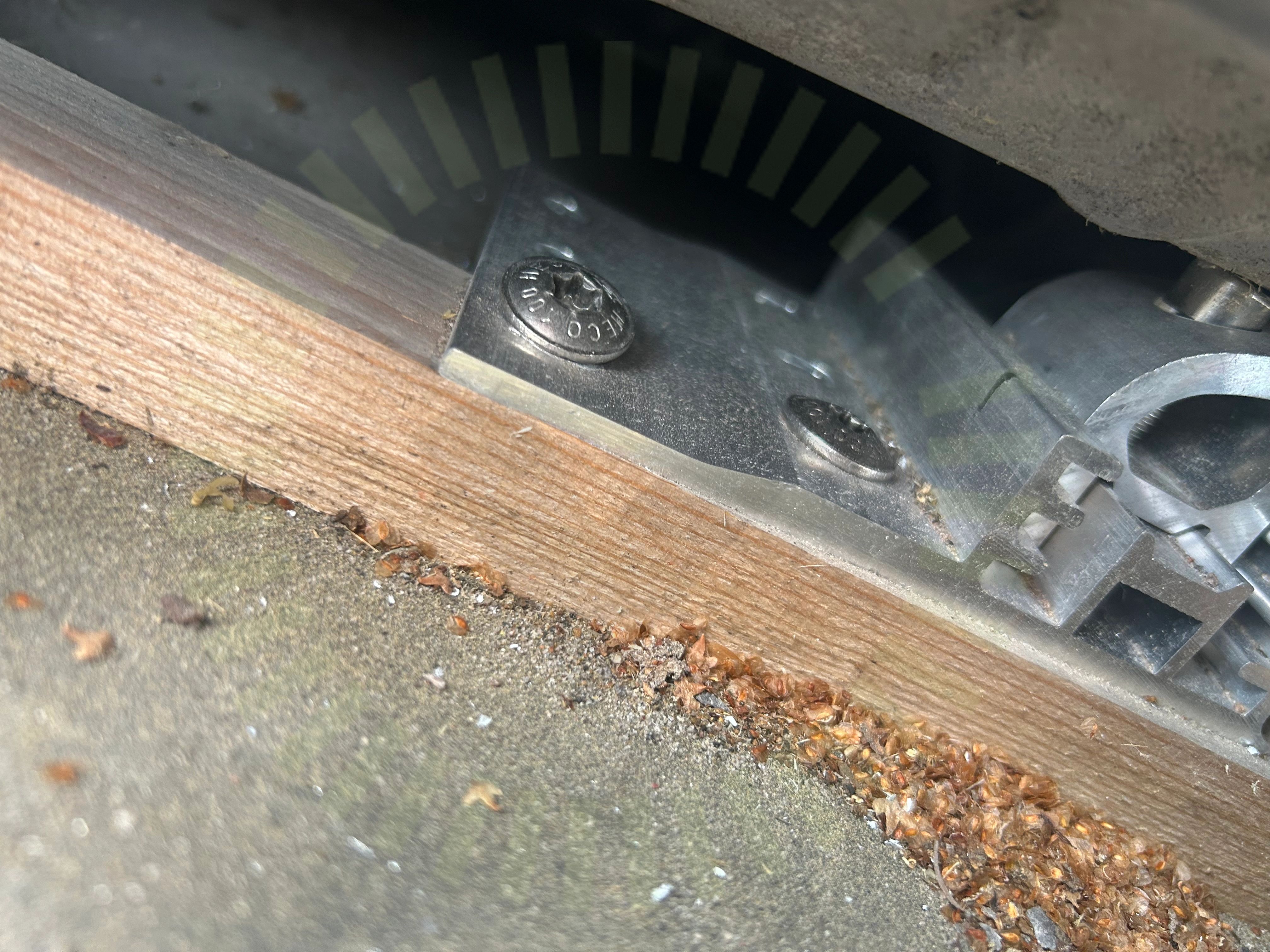

4.1 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

4.2 Takstolsinfästning

Inte godkänd

Skruvar har missat takstolarna. Även kontrollerat utifrån att fler skruvar inte har använts.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

Godkända kontrollpunkter

22/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, SolarWatt: Vision M 5.0 Black/Pure

Godkända kontrollpunkter

14/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kontaktyta klämma

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

3/25

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

8.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Smartmätaren är inte uppmärkt.

SS 436 40 00 (514.1)

8.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

20/25

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Smartmätare

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/25

Genomföringar

Infästning

Växelriktare/Batteri

Anmärkningar

1/13

9.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

Emaldo Full Installation Manual - Version 3.0 - 23.08.24, Sida 33

Godkända kontrollpunkter

11/13

Avstånd närliggande objekt

DC Kontakter

DC Max Spänning

DC Min Spänning

Förskruvning

Placering

Skador

Smartmätare

Strängdesign

Tillgång till batteriet

Väderskydd

Ej tillgängligt vid besiktning

1/13
