1.1 Mätprotokoll DC
Inte godkändMätprotokoll saknas. Inskickade bilder påvisar stark avvikelse från förväntad tomgångsspänning.
Besiktningsrapport
9.6
Installation genom
Skandica Solar
Datum
18 december 2023
Ort
Mölndal, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7

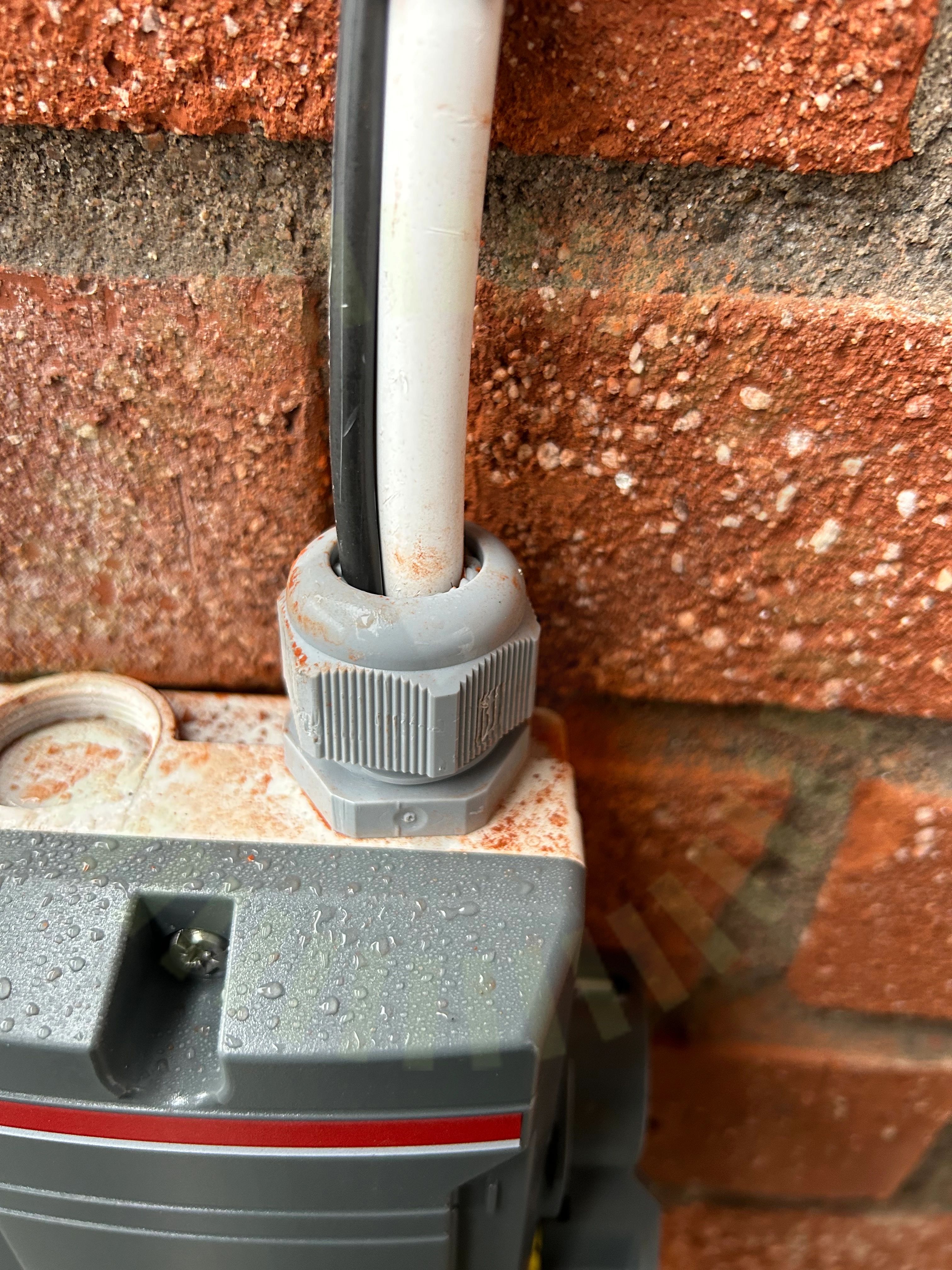

2.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17

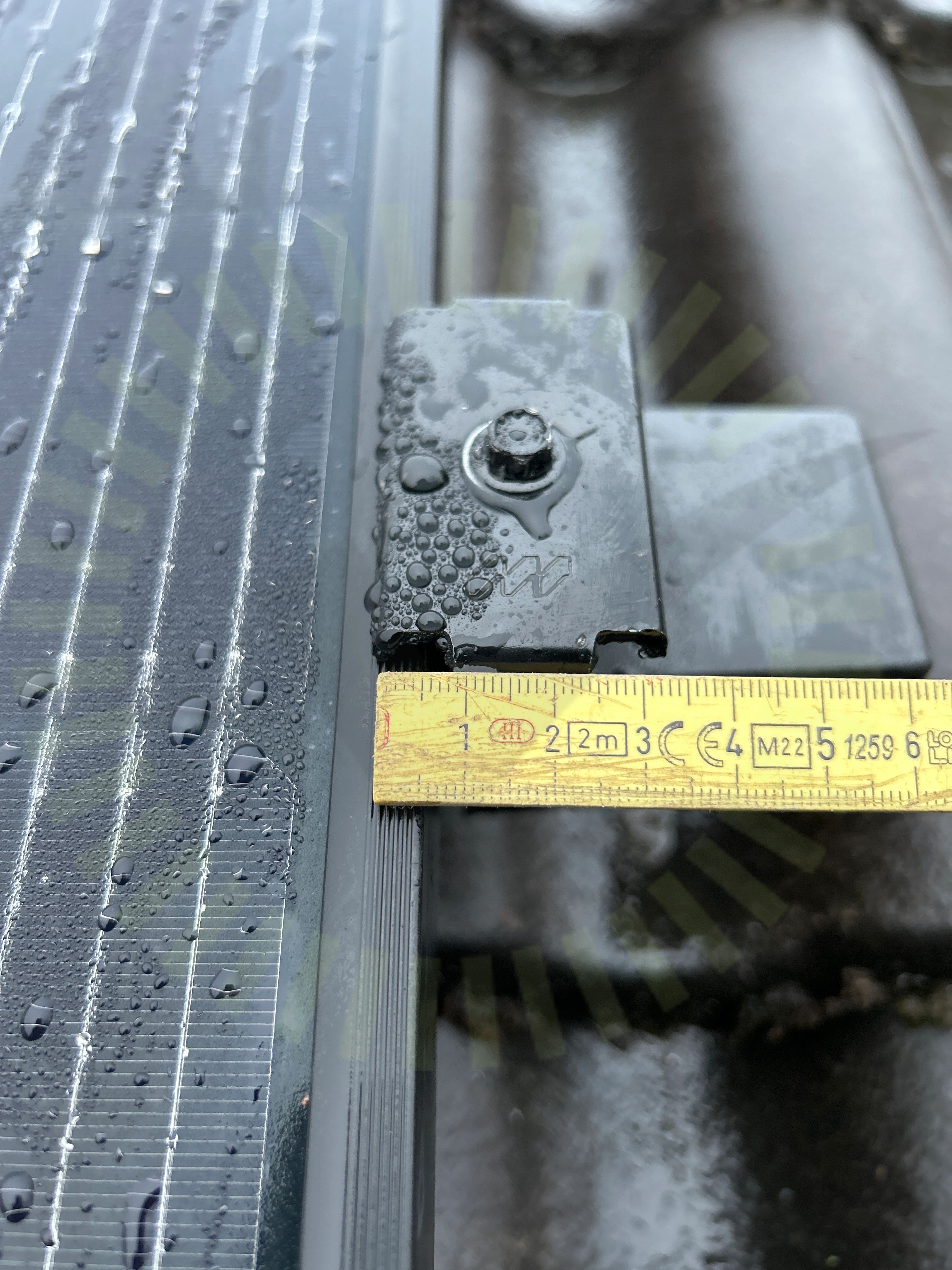

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Undercentral
Anmärkningar
1/6

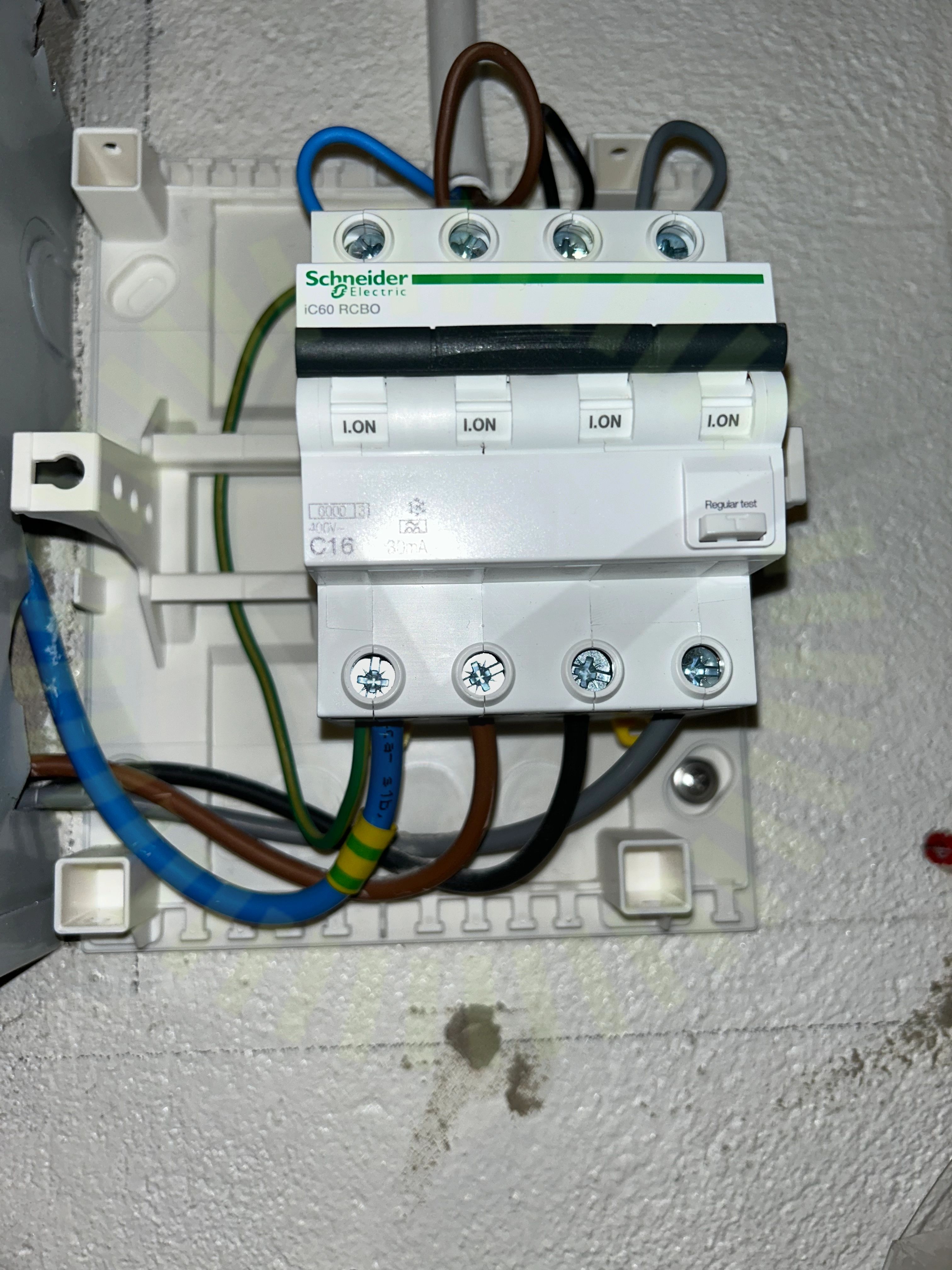

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

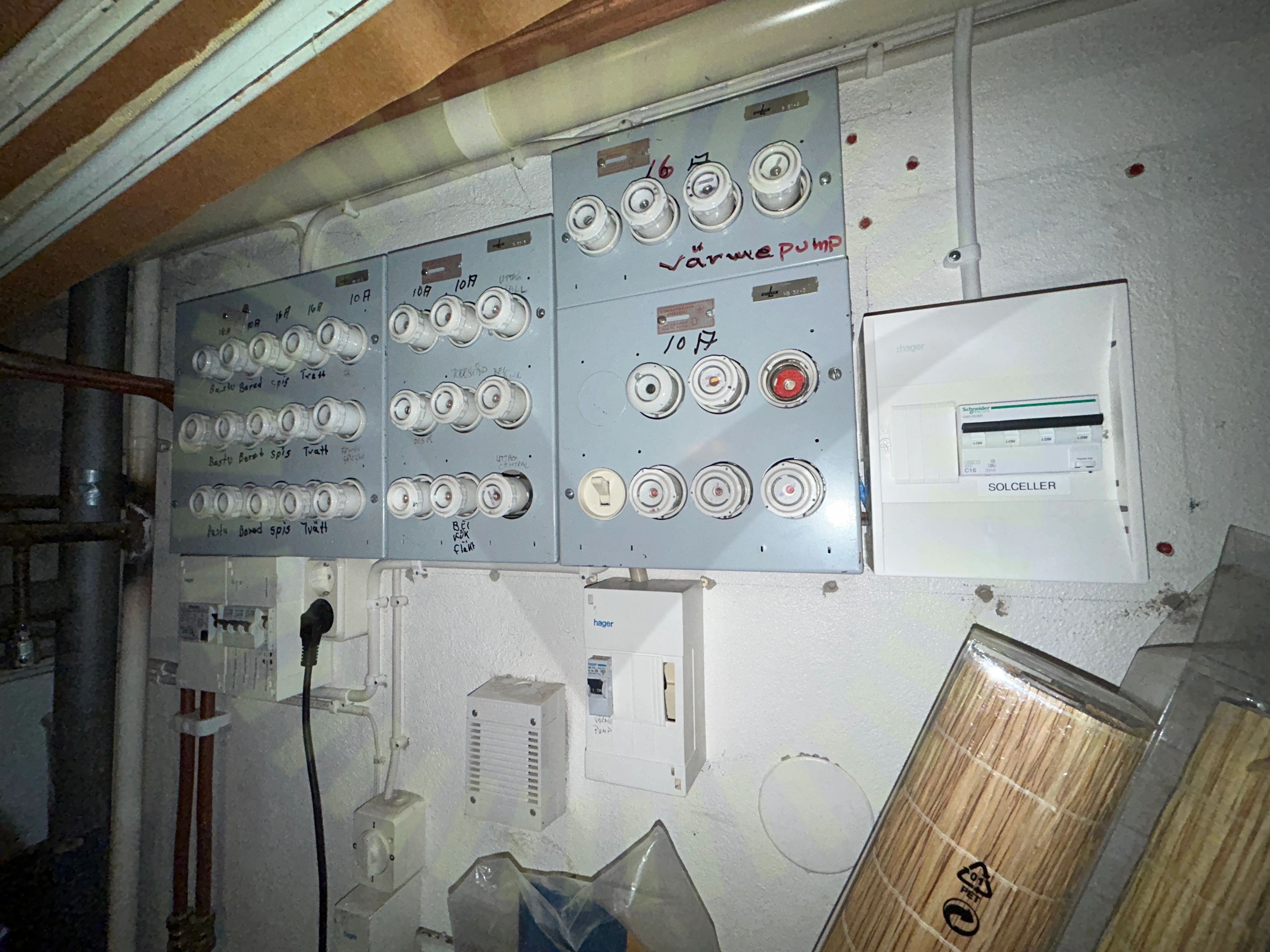

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

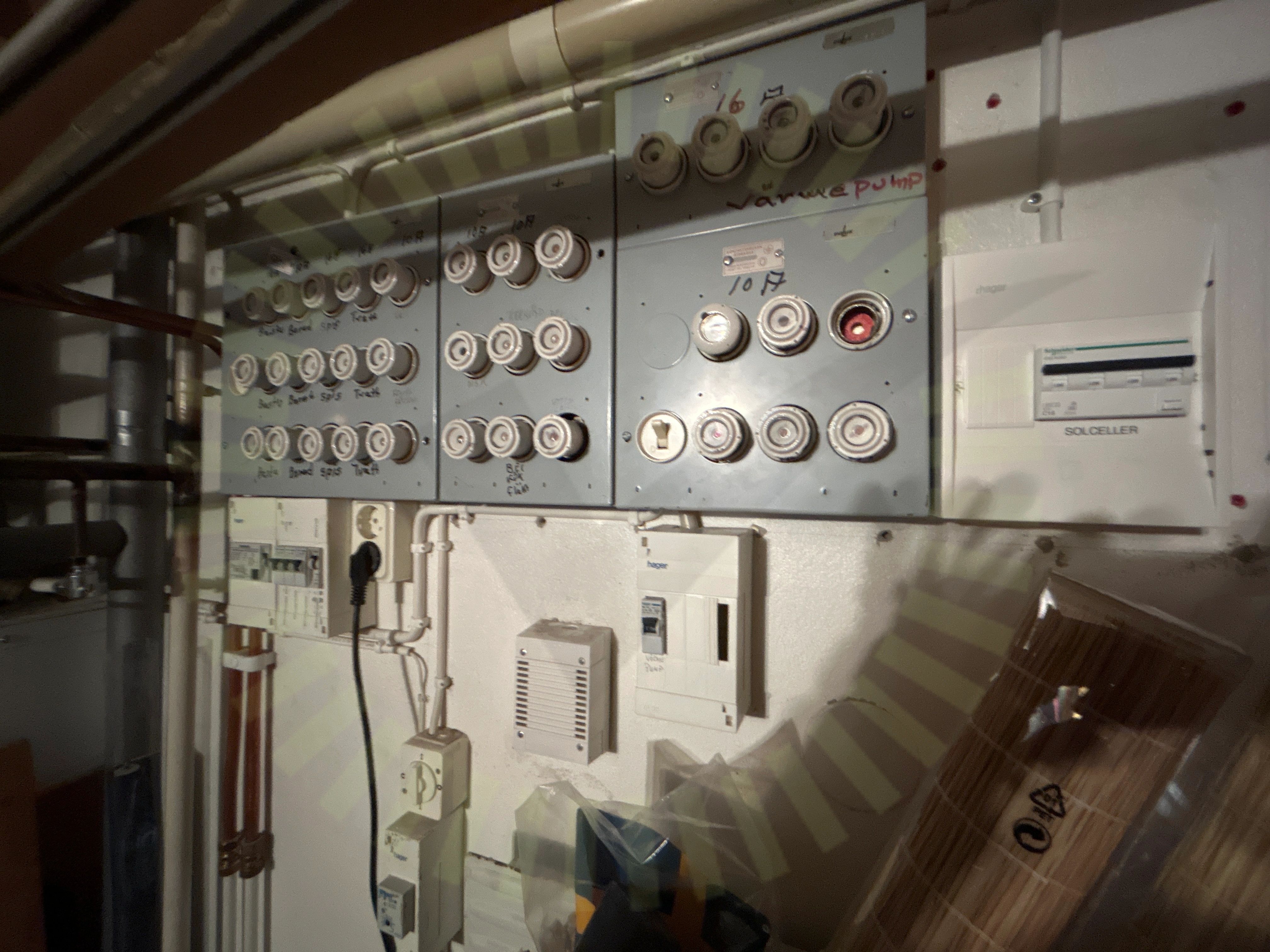

6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
1/35

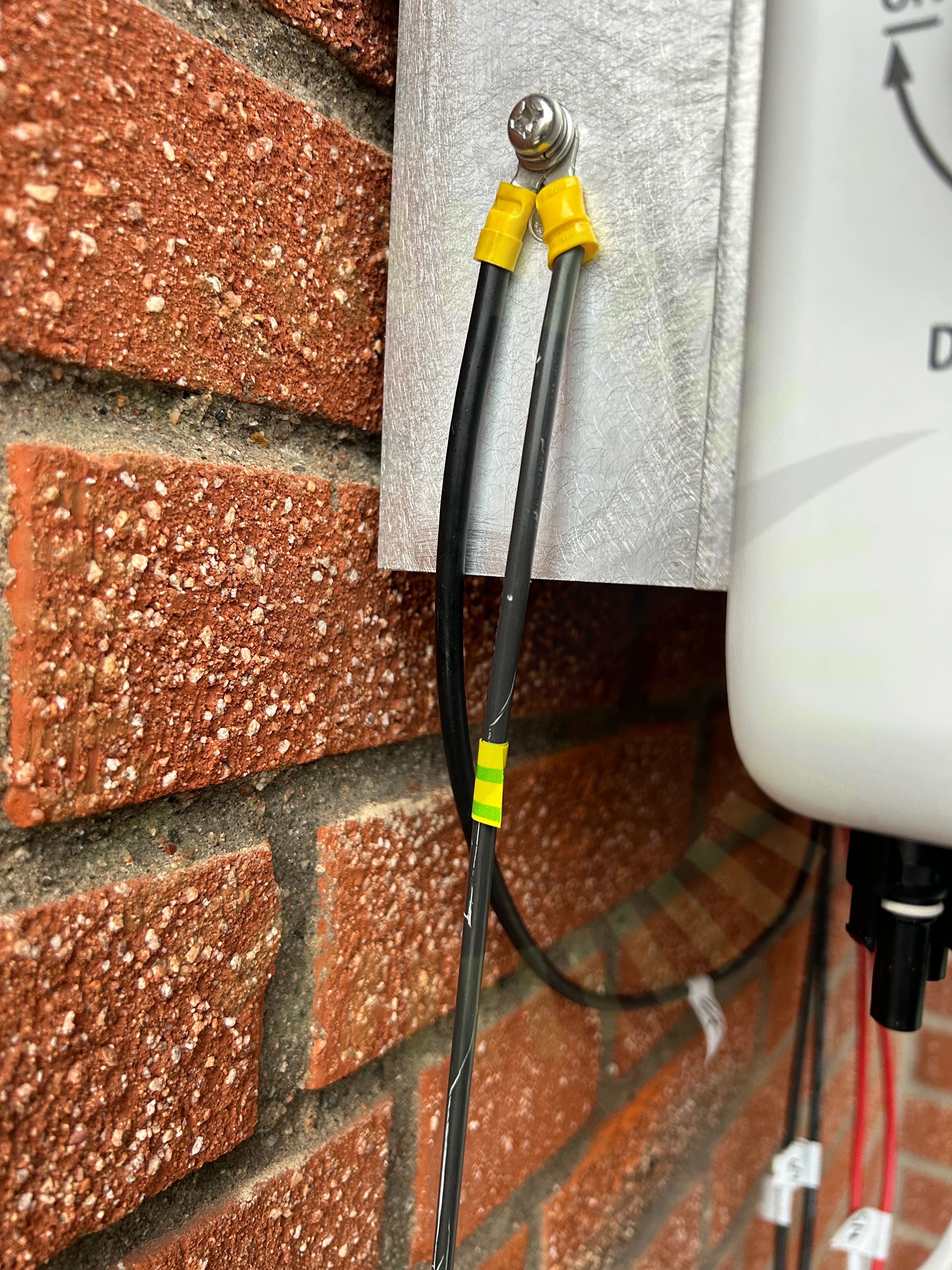

7.1 Jordning av chassi
Inte godkändVäxelriktarens chassis jord har fel färgmärkning.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Stress på kontakter
