Besiktningsrapport

9.1

Installation av

1KOMMA5°

Datum

9 december 2024

Ort

Västerås, Västmanlands län

Takkrokarnas CC

Kabeldragning

Underbyggnad

+ 1

95% godkända

5% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

Weland Stål: Pannfäste Läkt

Montagesystem

Weland Stål: Falsfäste

Växelriktare

Enphase: IQ8 Series

Batteri

Enphase: IQ BAttery 3T

Tillbehör

Enphase: IQ Gateway Metered

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (2)Batteri (9)Micro-växelriktare (14)Säkerhetsbrytare AC (7)Tak 1, 1Komma5° - Fullblack (17)Tak 1, Weland Stål: Falsfäste (18)Tak 1, Weland Stål: Pannfäste Läkt (20)Undercentral (7)Varselmärkning (3)Växelriktare (7)Växelriktare (2) (24)

Allmänt

Godkända kontrollpunkter

2/2

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

9/9

AC anslutning

Avstånd närliggande objekt

Fastsäkring av produkt

Placering av batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Micro-växelriktare

Anmärkningar

1/14

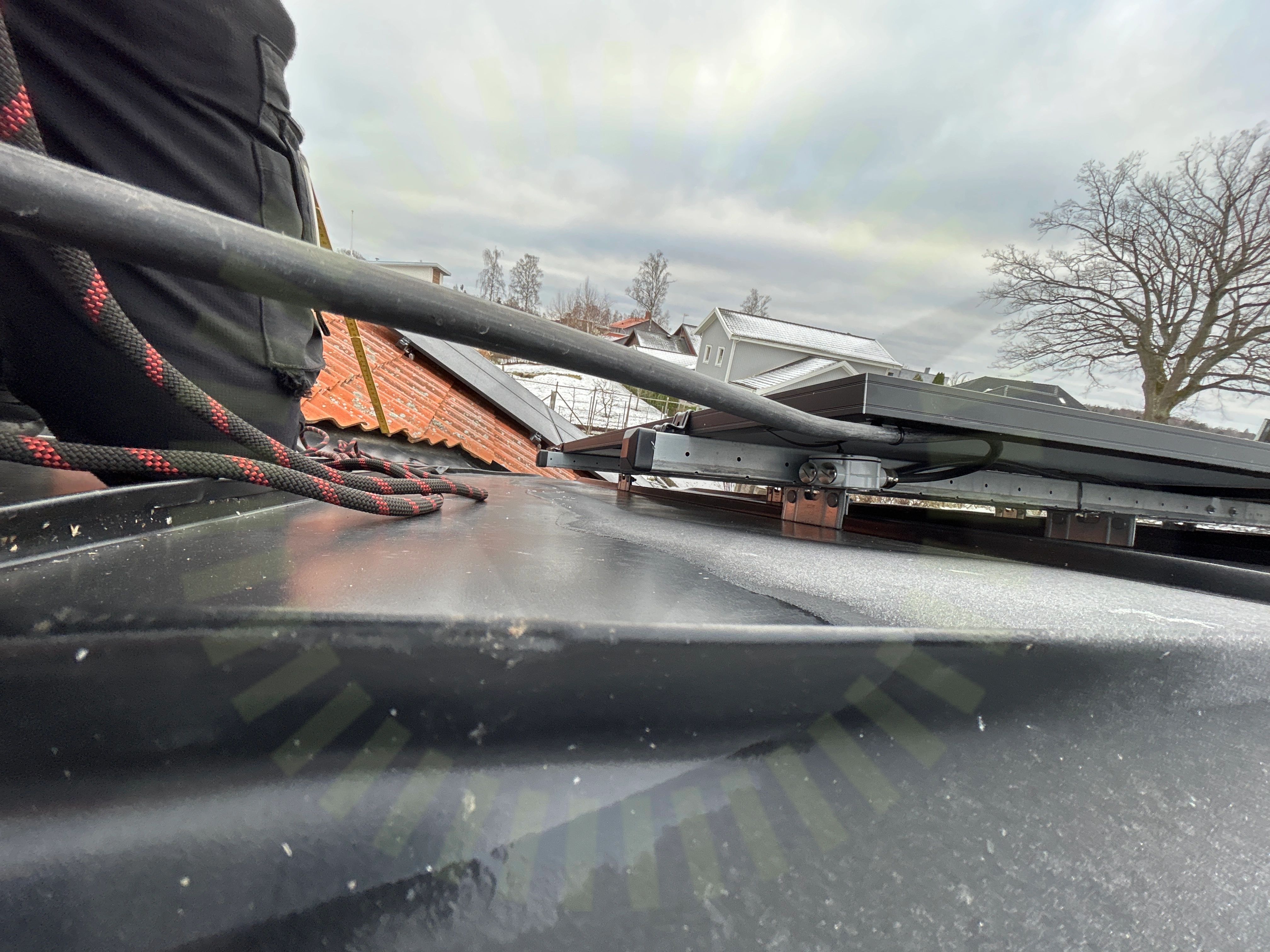

3.1 Kabeldragning

Inte godkänd

Kabeldragning mellan takytor är inte uppfäst med tillräckligt stöd.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

13/14

Anslutning av paneler

Anslutning IQ Cable

Anslutning micro-växelriktare

DC Kontakter

Fastsäkring av produkt

Grenkretsar

IQ Sealing Cap

IQ Terminator

Kompatibilitet med micro-växelriktare

Kopplingsdosa

Kretsdesign IQ cable-sektion

Placering

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

1/17

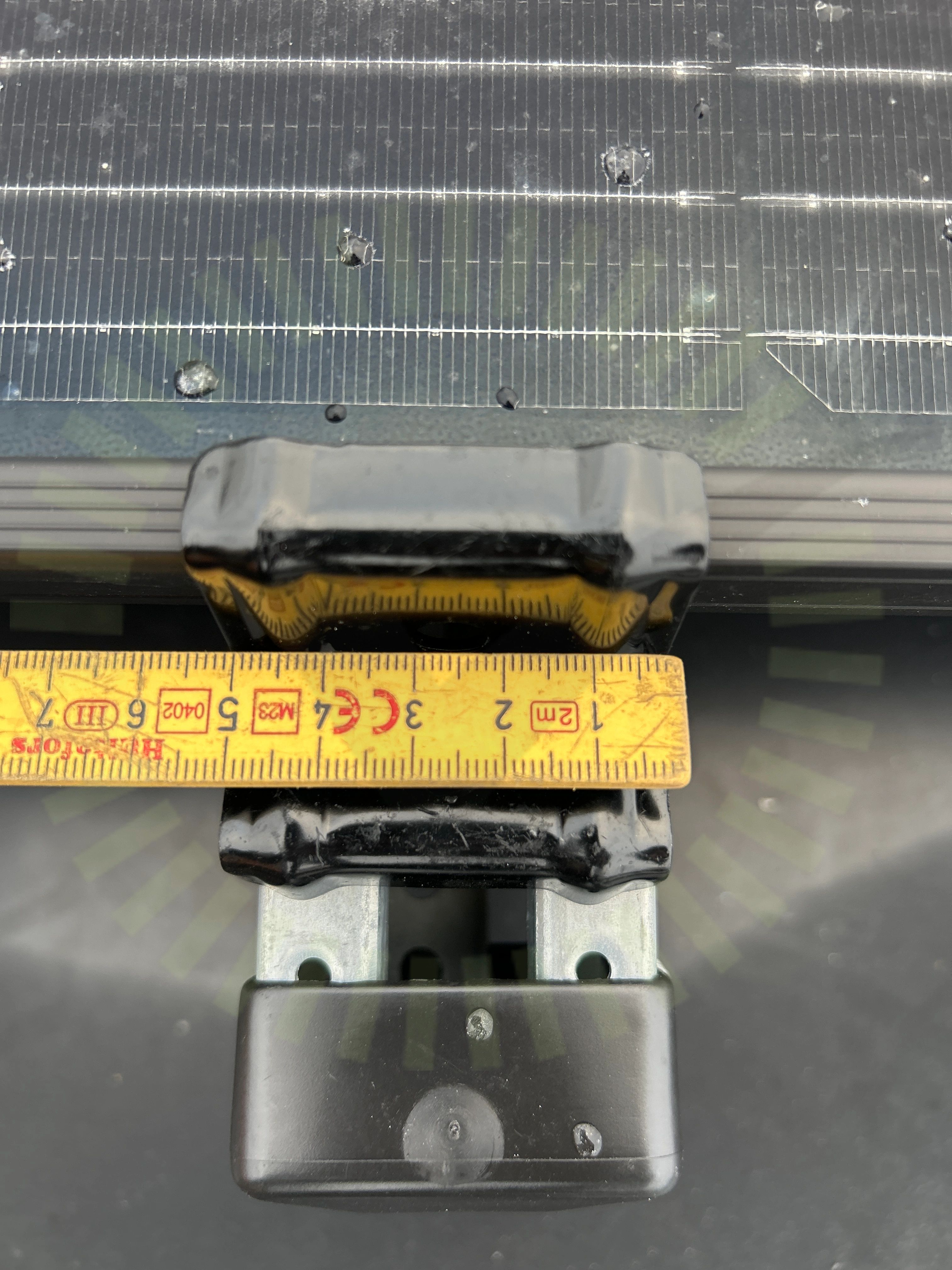

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

Godkända kontrollpunkter

16/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

2/18

6.1 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning avser installation på panntak med en annan infästningsmetod.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/18

DC kabel förläggning

Falsinfästning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Tak 1, Weland Stål: Pannfäste Läkt

Anmärkningar

2/20

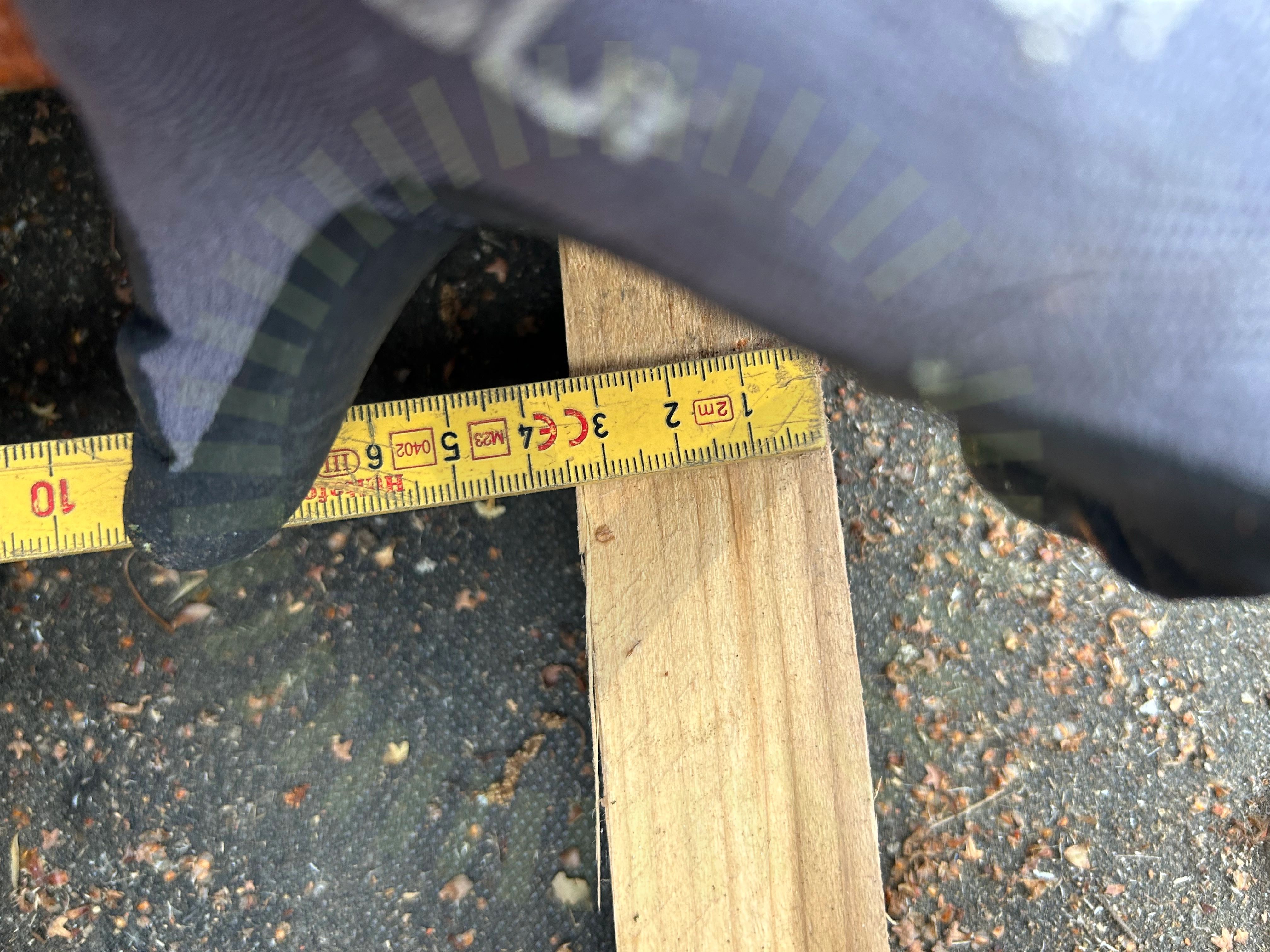

7.1 Underbyggnad

Inte godkänd

Läktdimension avviker från tillverkarens anvisningar.

Produktdatablad solpanelsfäste PD5119 | Version 1 - 240524 | Sid 1 (1)

7.2 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/20

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Läktinfästning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/3

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

2/3

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

7/7

Anslutning av CT klämmor

Fastsäkring av produkt

Kommunikation med batteri

Matning till smartmätare

Placering av CT klämmor

Skador signalkablage

Säkringsdimension

Växelriktare (2)

Godkända kontrollpunkter

24/24

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
