Besiktningsrapport

9.0

Installation genom

Svea Solar

Datum

24 oktober 2023

Ort

Täby, Stockholms län

Klämmans orientering

Skenornas infästning skruvade

Kabeluppfästning

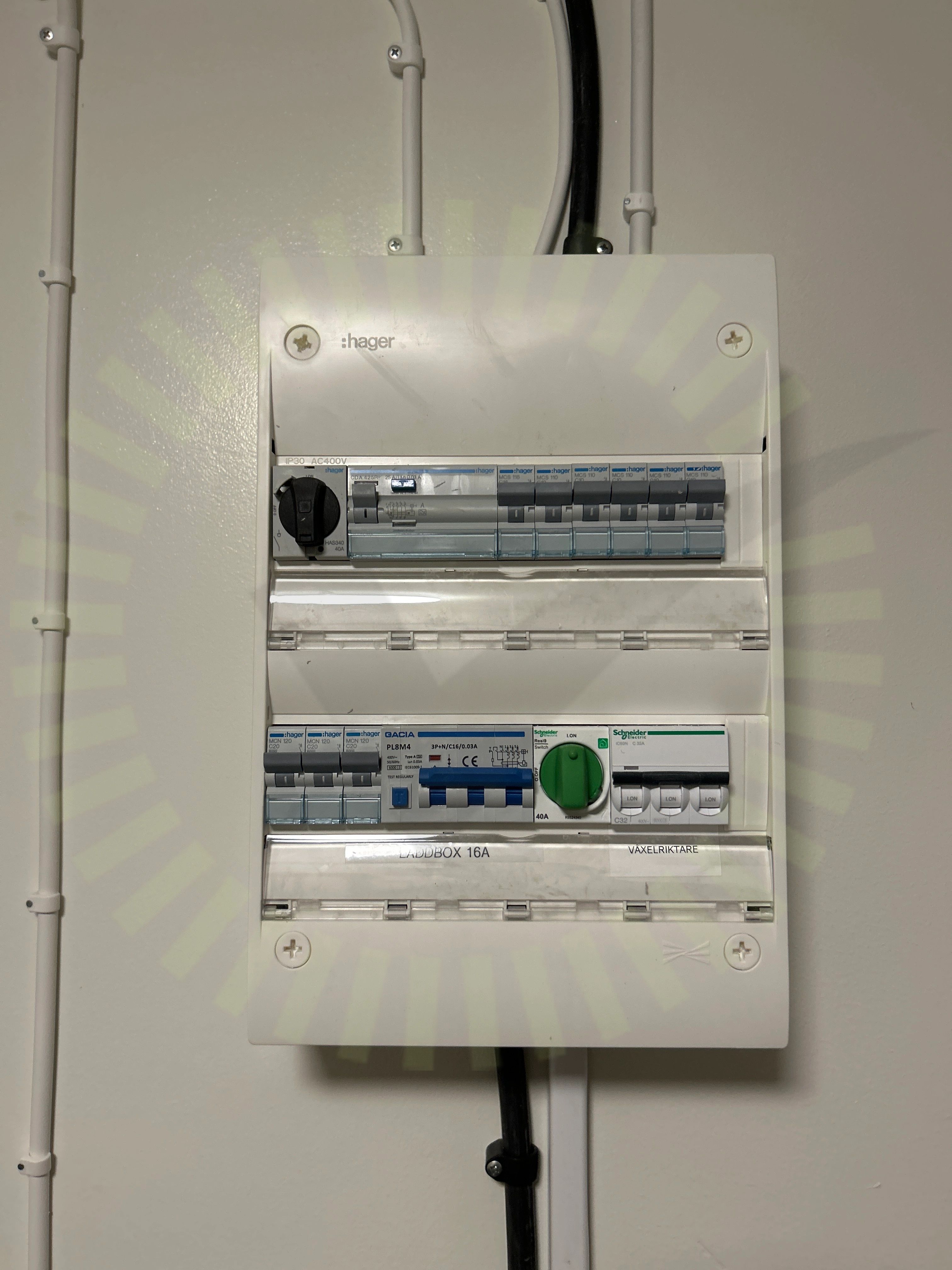

+ 6

88% godkända12% ej godkända

Om installationen

PanelerRisen: RSM40-8

OptimerareSolarEdge: S-Serie

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

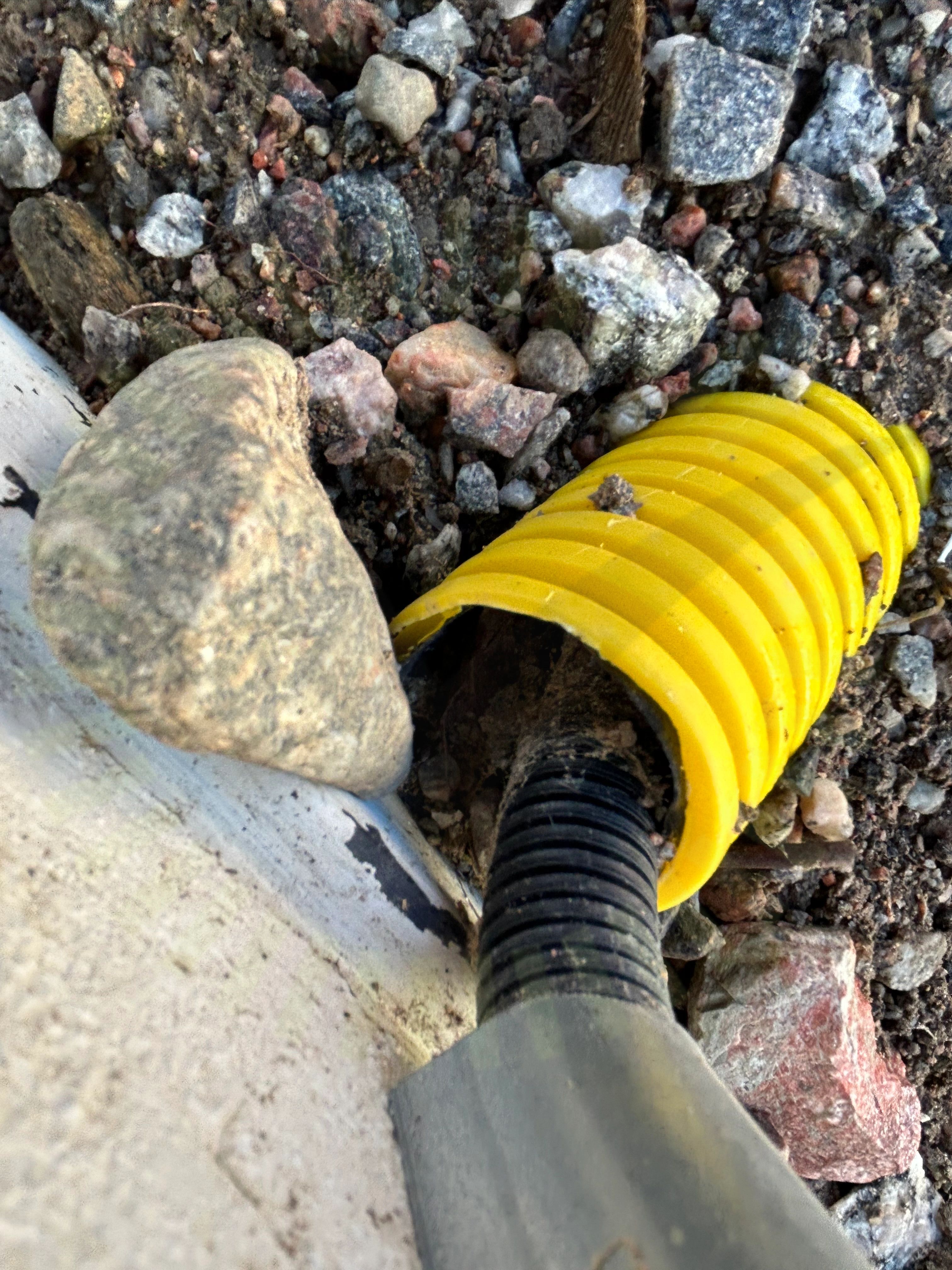

1.1 Markrör

Rekommendation

Markrör ej tätade, risk för att grus och regnvatten kommer in i markrör.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/24

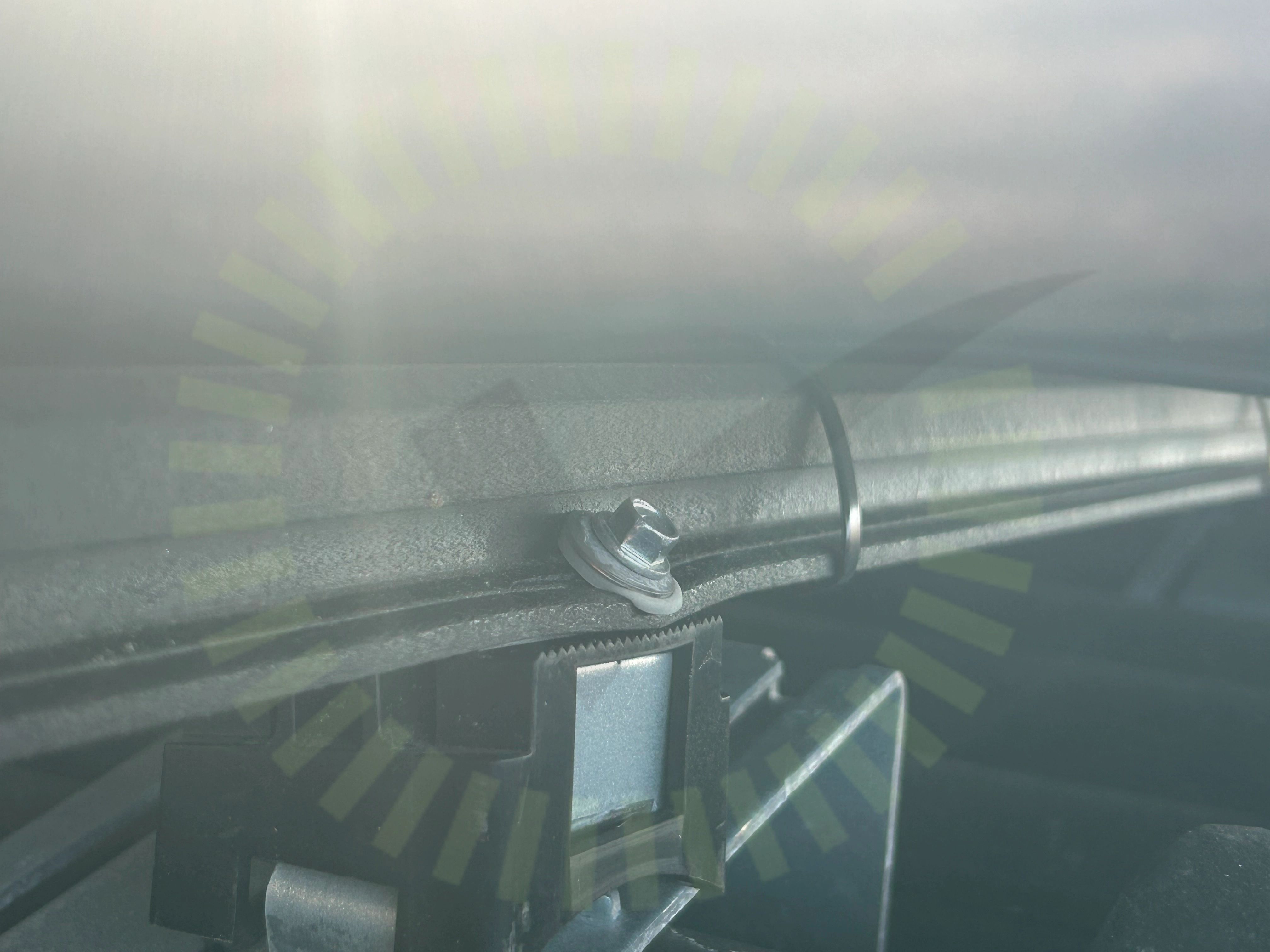

2.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

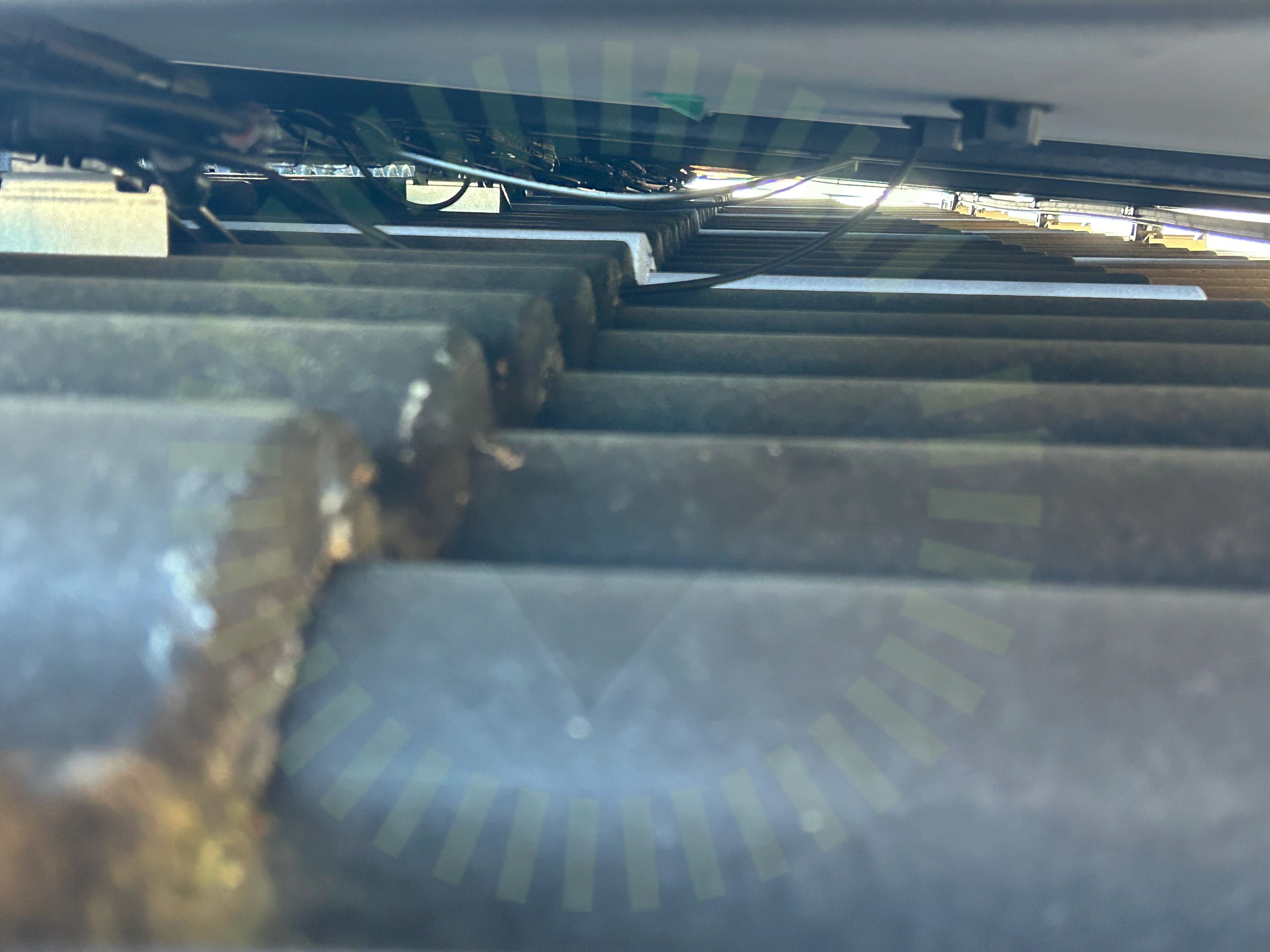

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

2.3 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

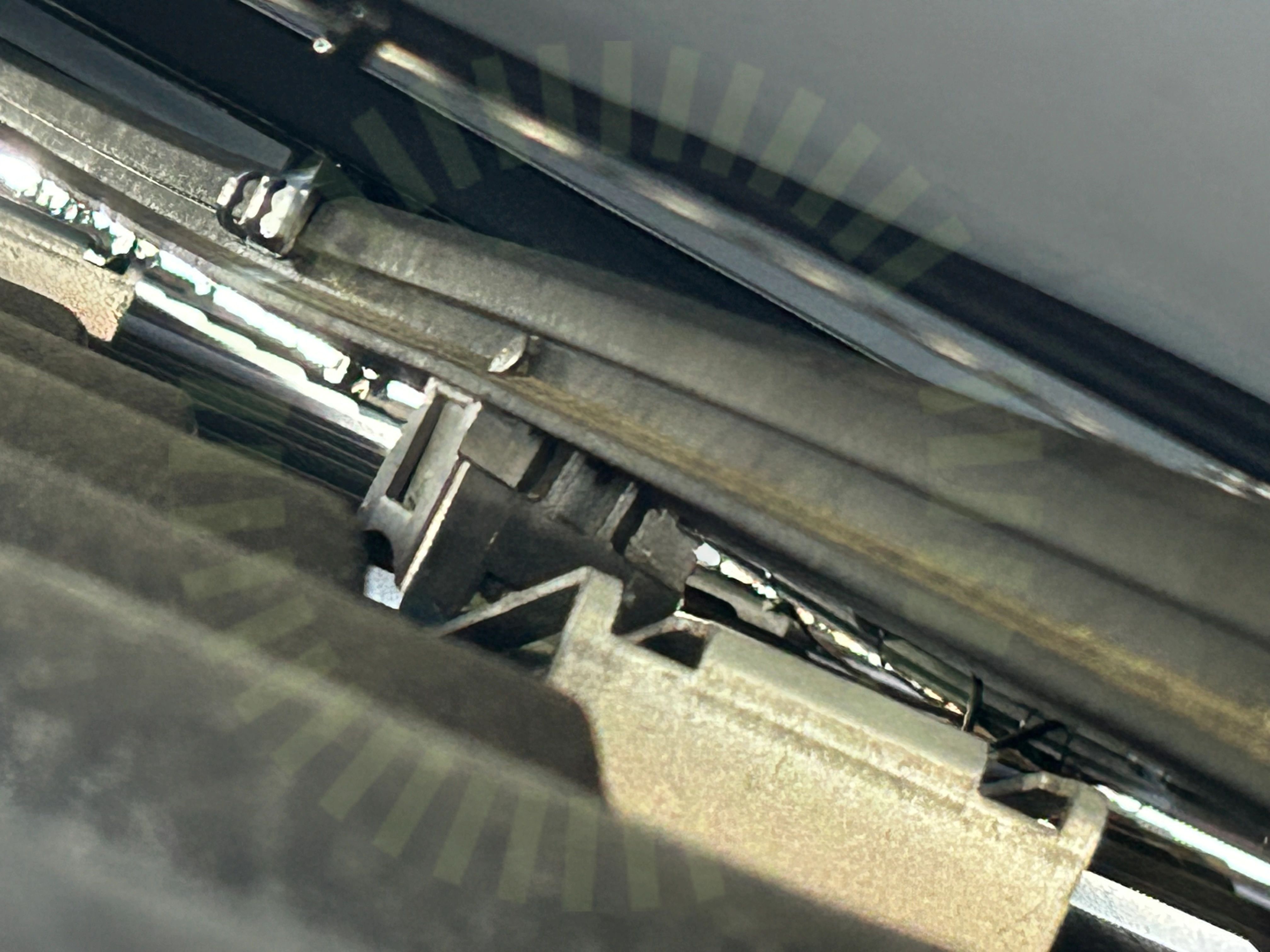

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

19/24

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvOptimerarfästeSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

1/17

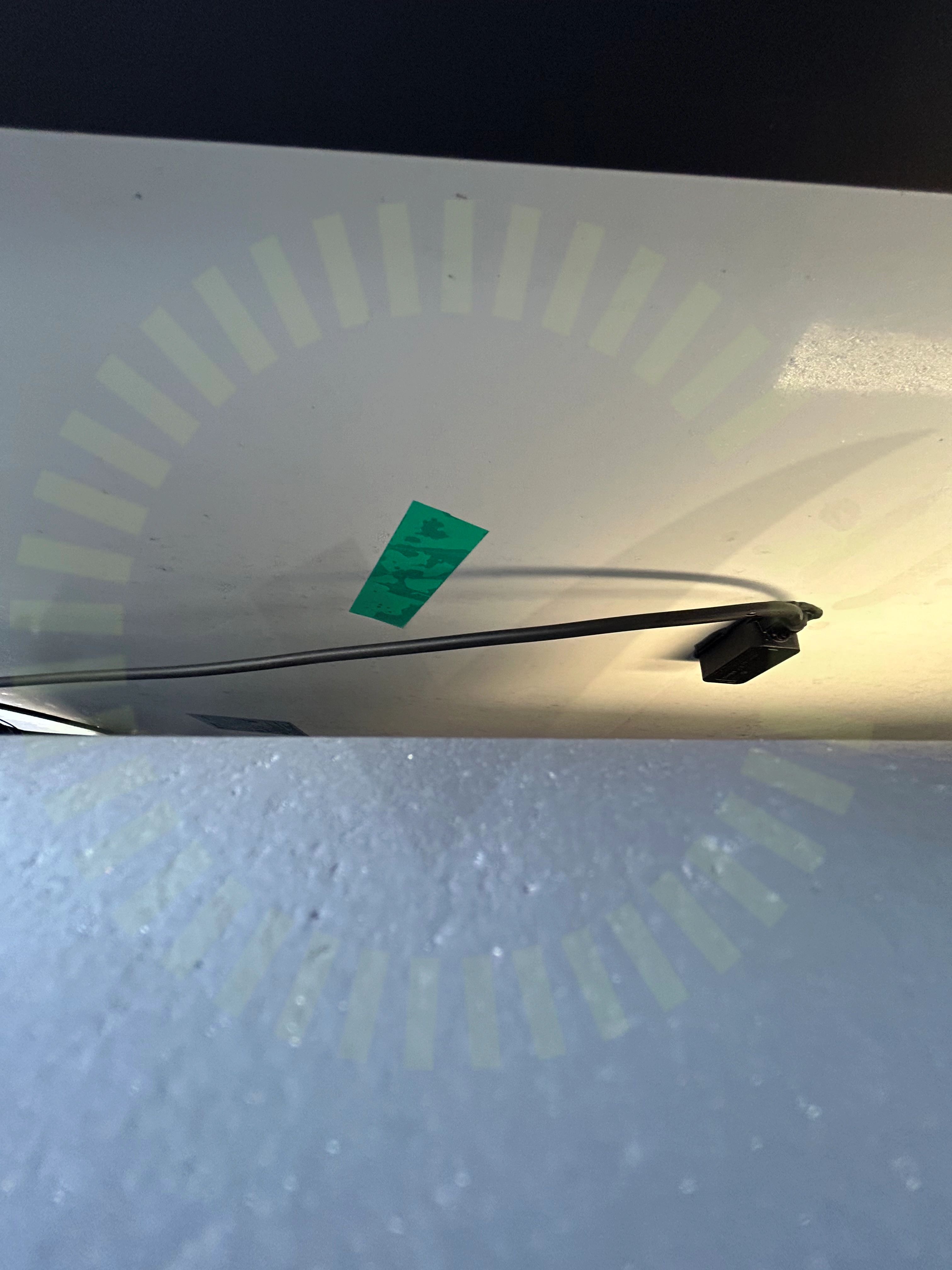

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

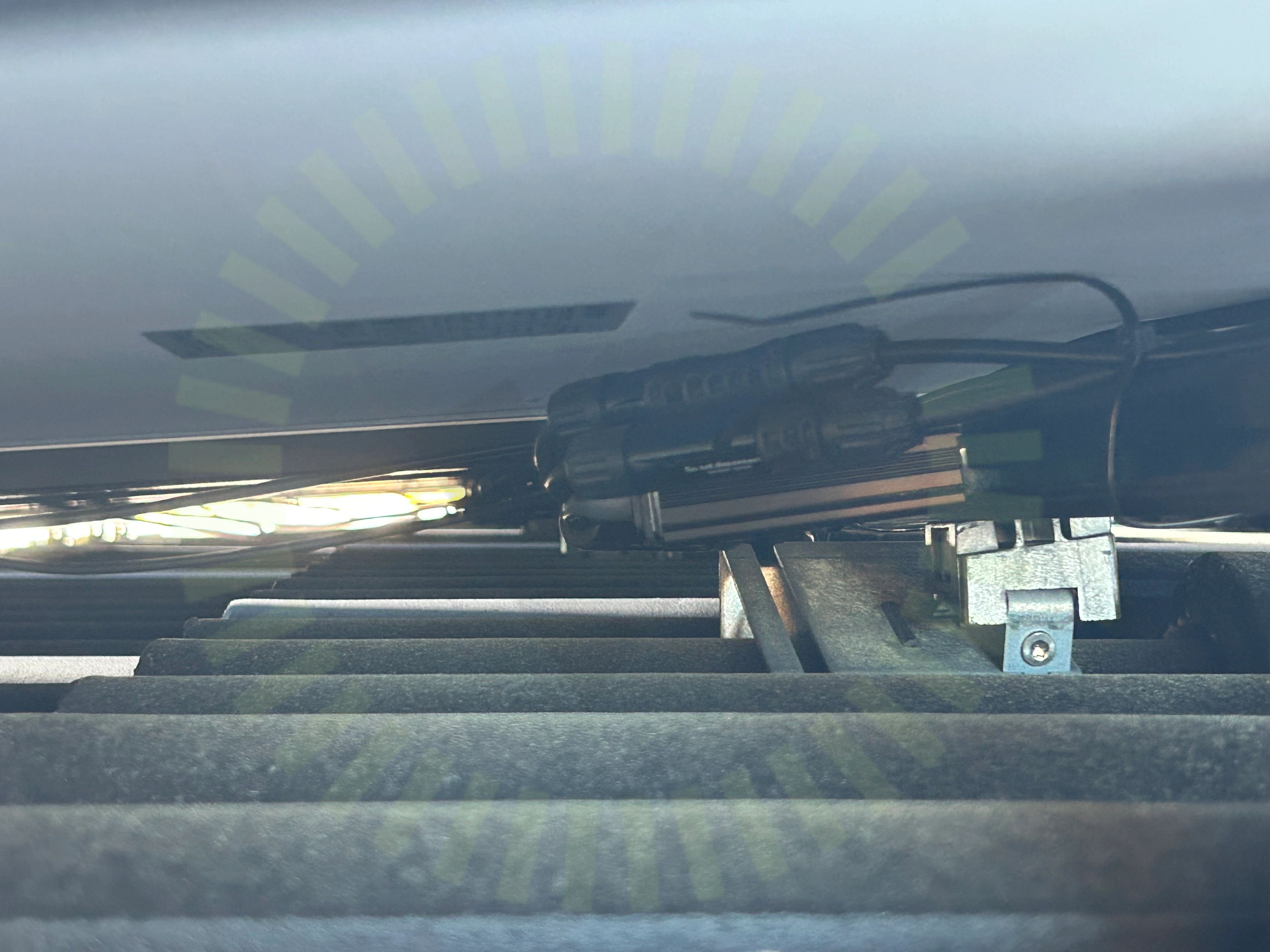

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

3/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

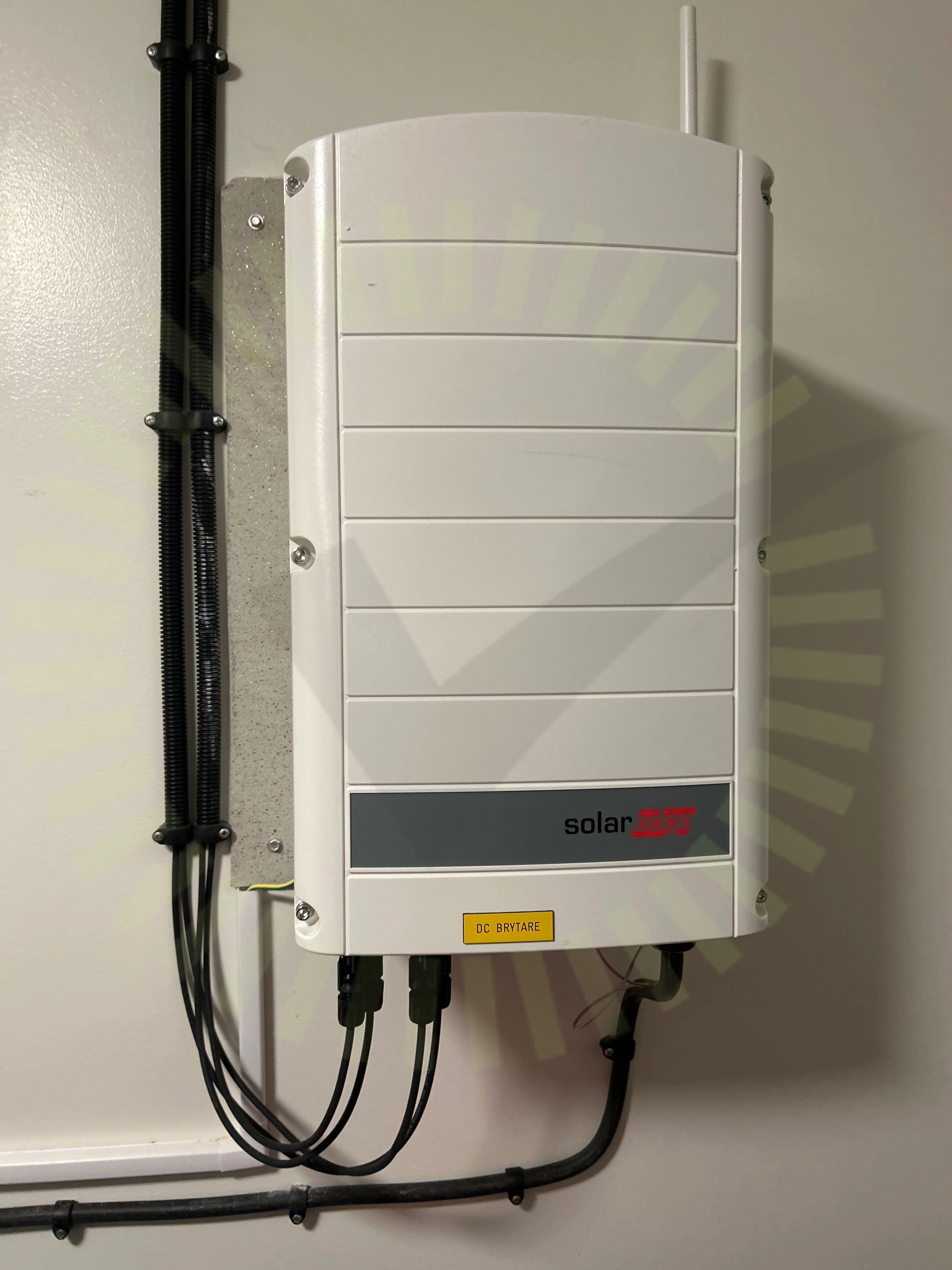

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

29/31

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

2/31

GenomföringarSträngdesign
