Besiktningsrapport

9.1
x

Installation genom

Solinnovation

Datum

9 februari 2023

Ort

Värnamo, Jönköpings län
Säkerhetsavstånd
Kabeluppfästning
Förskruvning
89% godkända11% ej godkända

Om installationen

PanelerJAM54S31 MR
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande tegeltak
VäxelriktareSolarEdge: SE3K-10K
Solinnovation

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/27
Kabeluppfästning

1.1 Kabeluppfästning

Inte godkänd

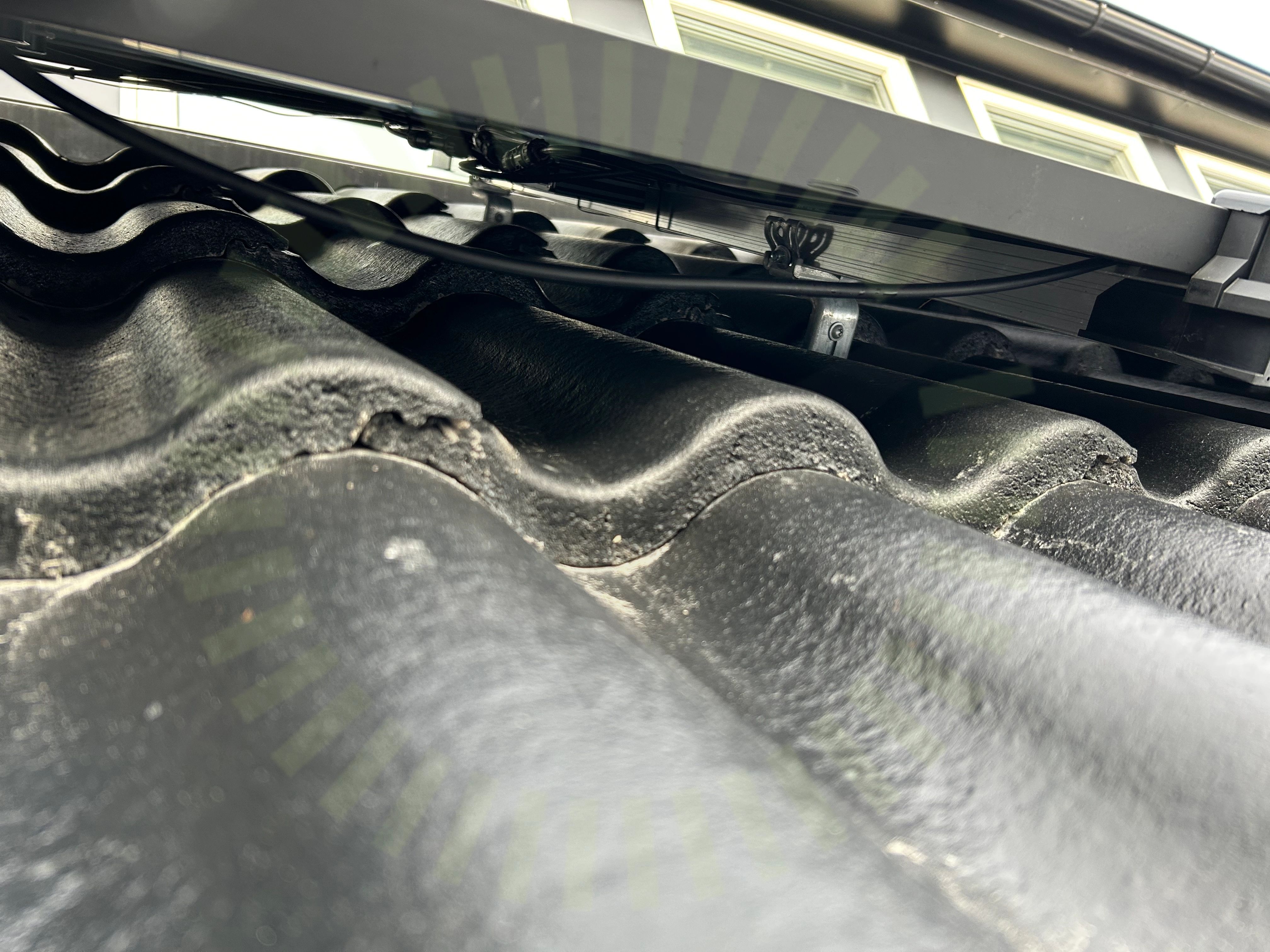

Kabel från panel hänger ner på endast ett ställe närmast takfoten.

SS 436 40 00 (712.521.101 och 522.8.4)
Säkerhetsavstånd

1.2 Säkerhetsavstånd

Inte godkänd

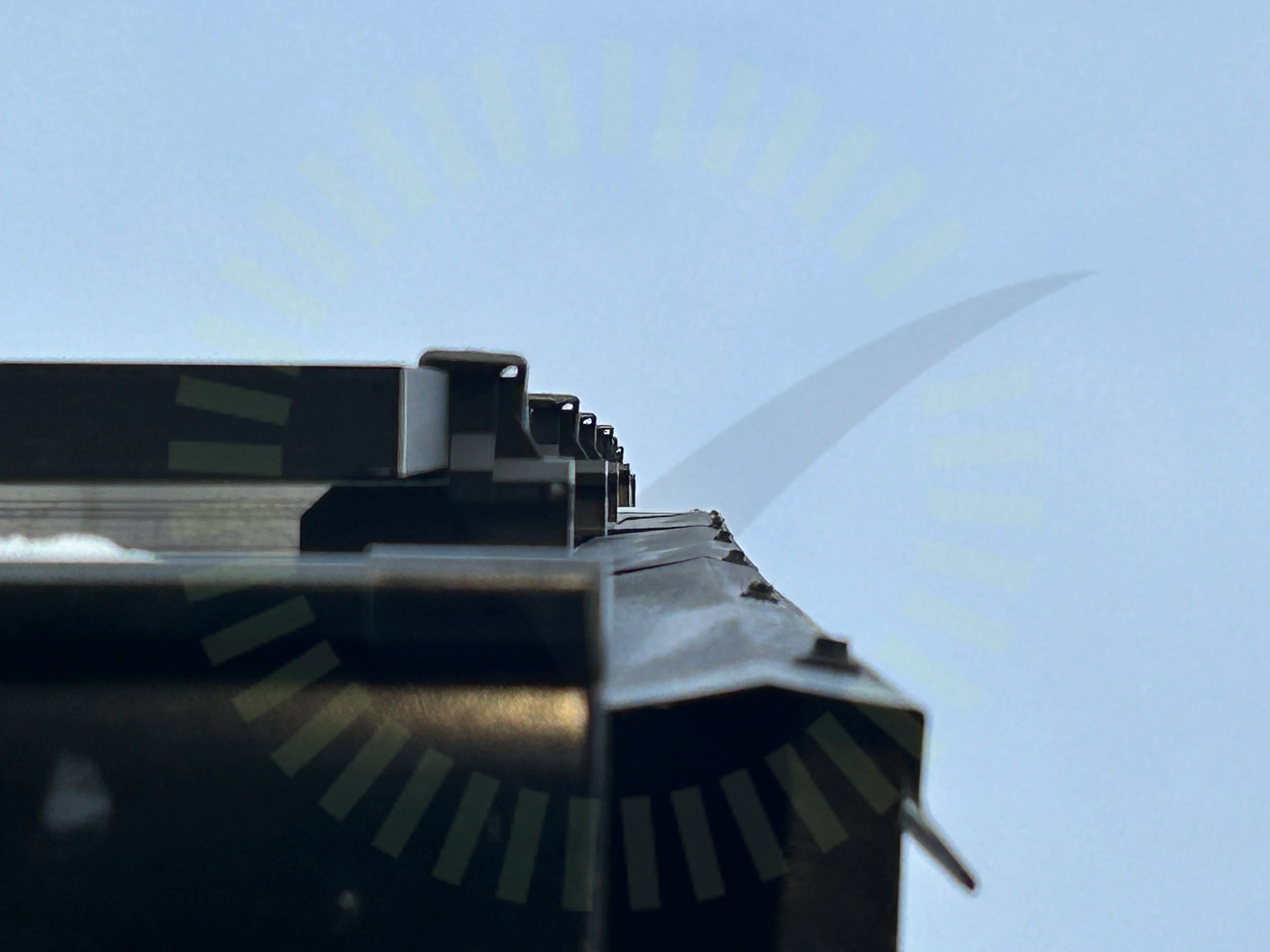

Enligt ESDEC skall det finnas ett säkerhetsavstånd på minst 25cm från alla håll och kanter. Här uppfylls inte kraven mot gavlarna.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

25/27
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

JAM54S31 MR

Godkända kontrollpunkter

11/11
Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

SolarEdge: S-Serie

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Anmärkningar

6/30
AC Genomföringar

4.1 AC Genomföringar

Inte godkänd

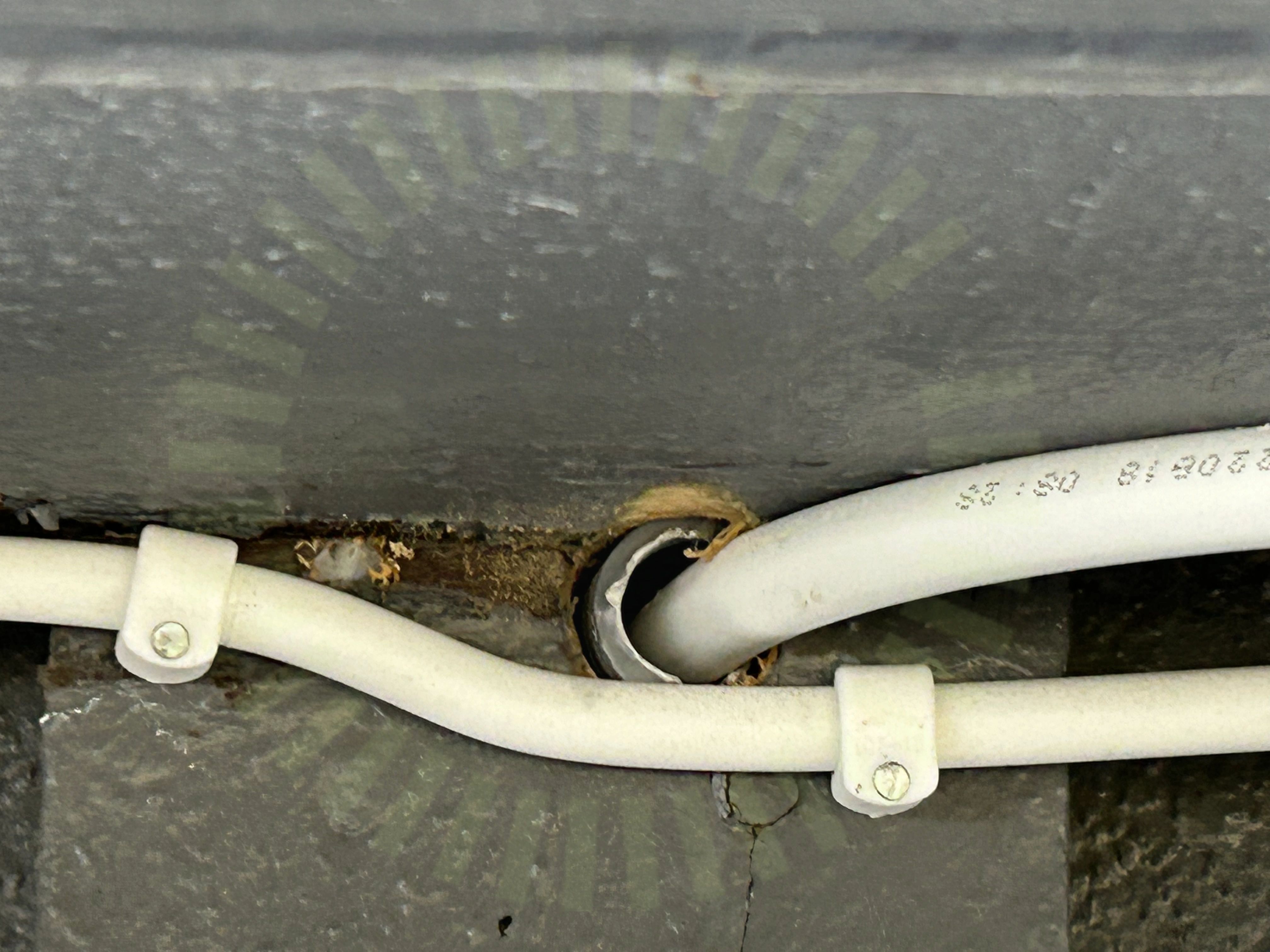

Vid genomföring av AC-kabel saknas tätning.

DC Genomföringar

4.2 DC Genomföringar

Inte godkänd

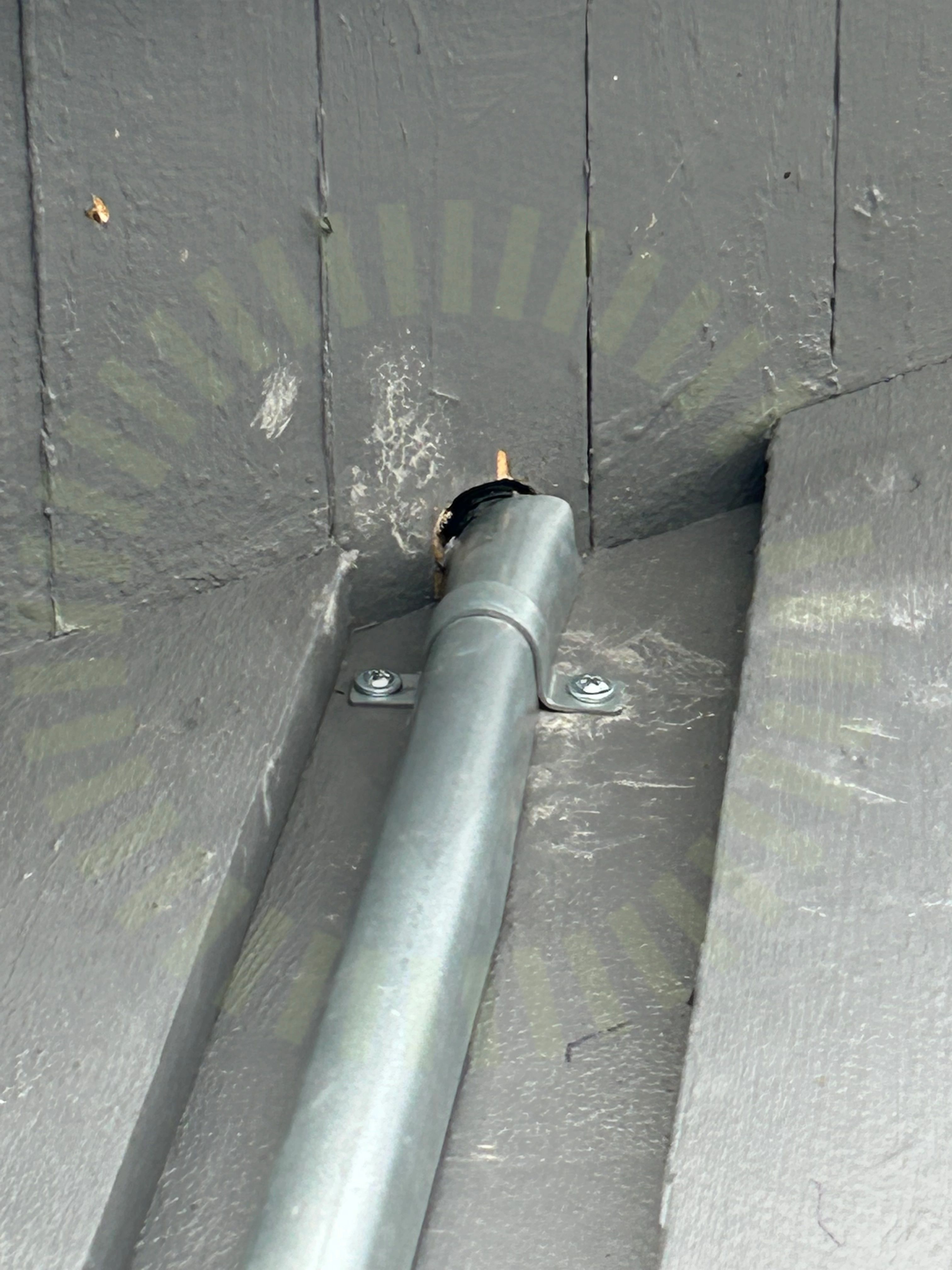

Vid genomföring av DC-kablar genom takfot, saknas tätning.

SS 436 40 00 (527.2.1)
Märkning

4.3 Märkning

Inte godkänd

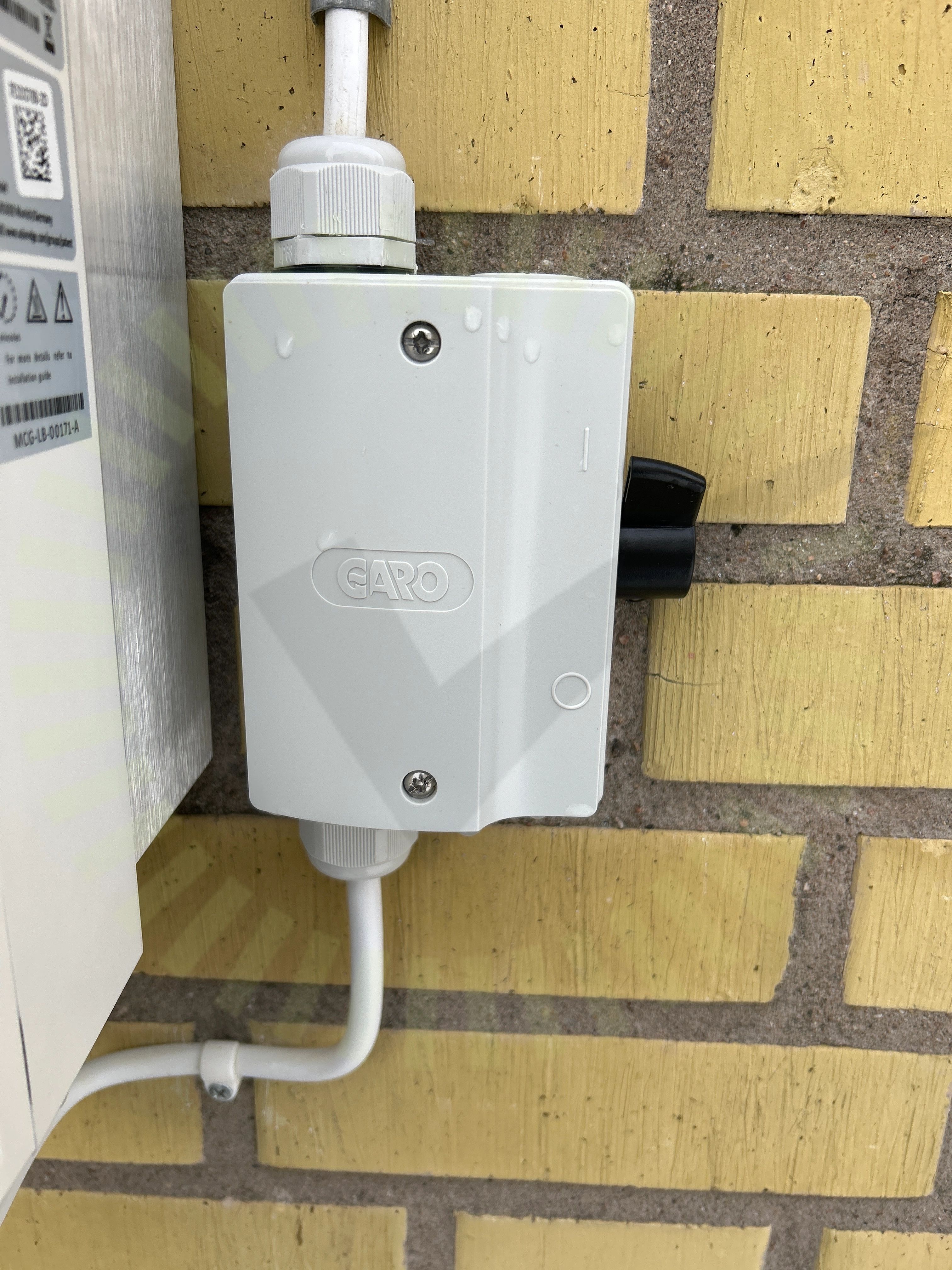

AC-brytare ej uppmärkt.

ELSÄK-FS 2022:1 (3 kap. 6 §)
Förskruvning

4.4 Förskruvning

Inte godkänd

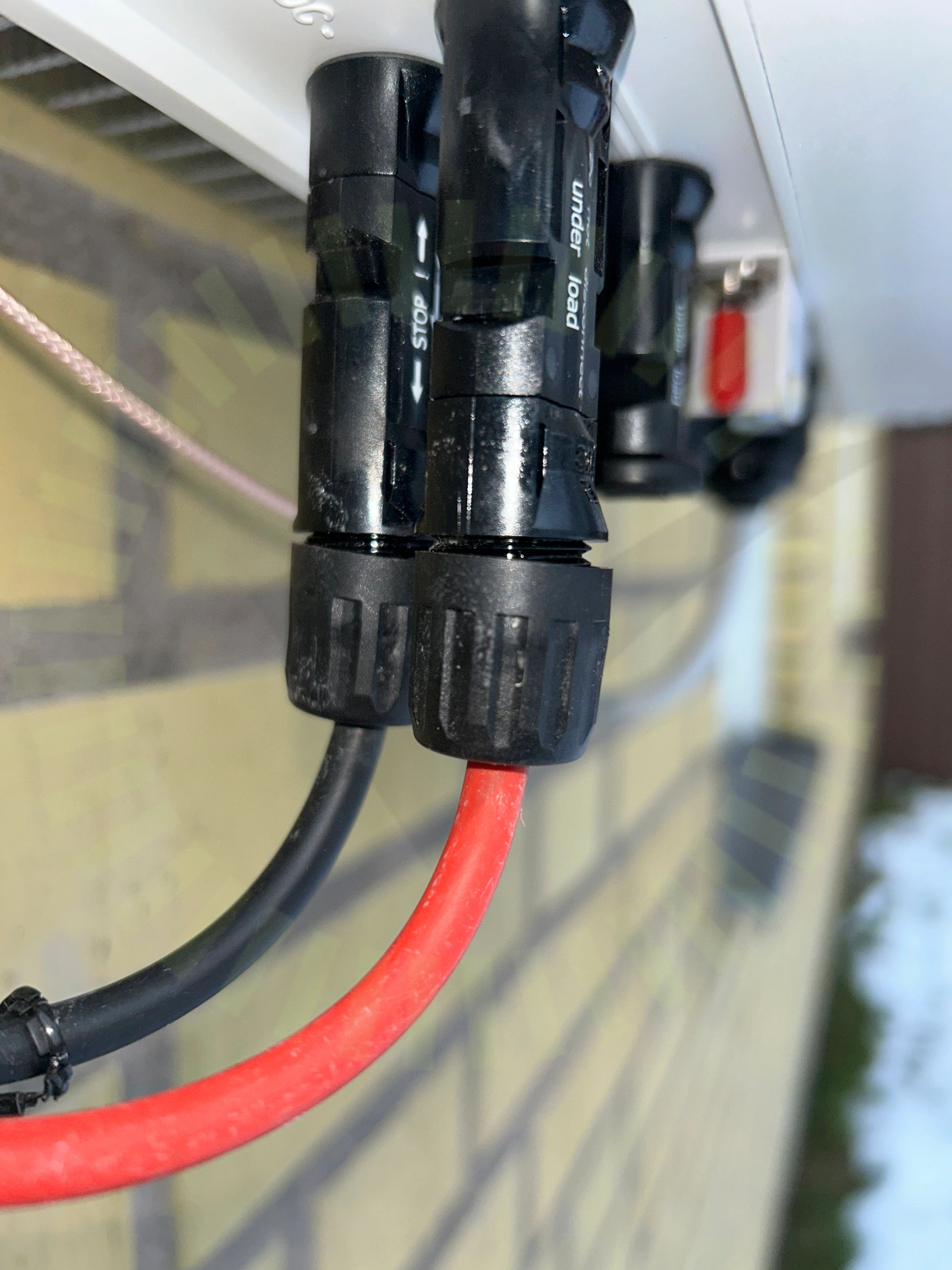

MC4-kontakter är inte åtdragna tillräckligt enligt tillverkarens anvisningar samt att de är snedmonterade.

4.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.6 Varning för likspänning

Inte godkänd

Dekal för varning likspänning går ej att frånkoppla finns inte uppsatt.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

24/30
AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningAvståndAvtalDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av växelriktareHuvudsäkringLedare fastspändaInformering av solcellerInfästningKabelSträngschemaSäkringTillförlitligt fästTätningsinsattsVarning för backspänningVinkelVäxelriktarens kontakter
