Besiktningsrapport

9.6

Installation genom

Alstra

Datum

3 juni 2024

Ort

Fliseryd, Kalmar län

Föremål mellan skena och panelram

Informering av solceller

Panelkablagets böjradie

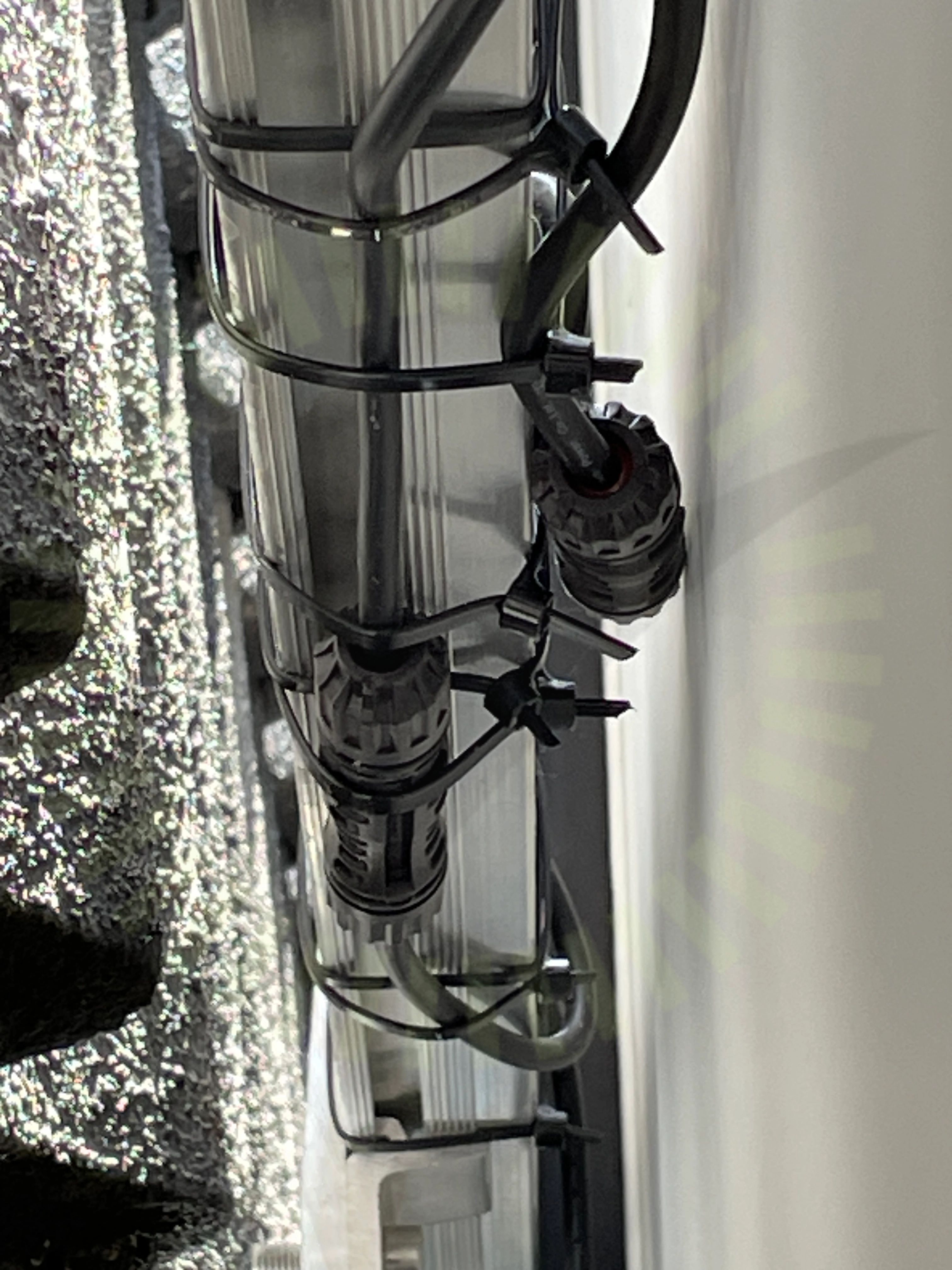

+ 1

94% godkända6% ej godkända

Om installationen

PanelerSunTech: STPXXXS - C54/Umhb

MontagesystemK2: SingleRail: Single Hook 3S

VäxelriktareFronius: SYMO 3-8.2 kW

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Växelriktaren större än avtalat vilket kan påverka godkännande från nätägaren.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

1/24

2.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

Godkända kontrollpunkter

22/24

DC kabel förläggningFrämmande materialInfästning utanför takstolInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takstolsinfästning

Tak 1, SunTech: STPXXXS - C54/Umhb

Anmärkningar

3/18

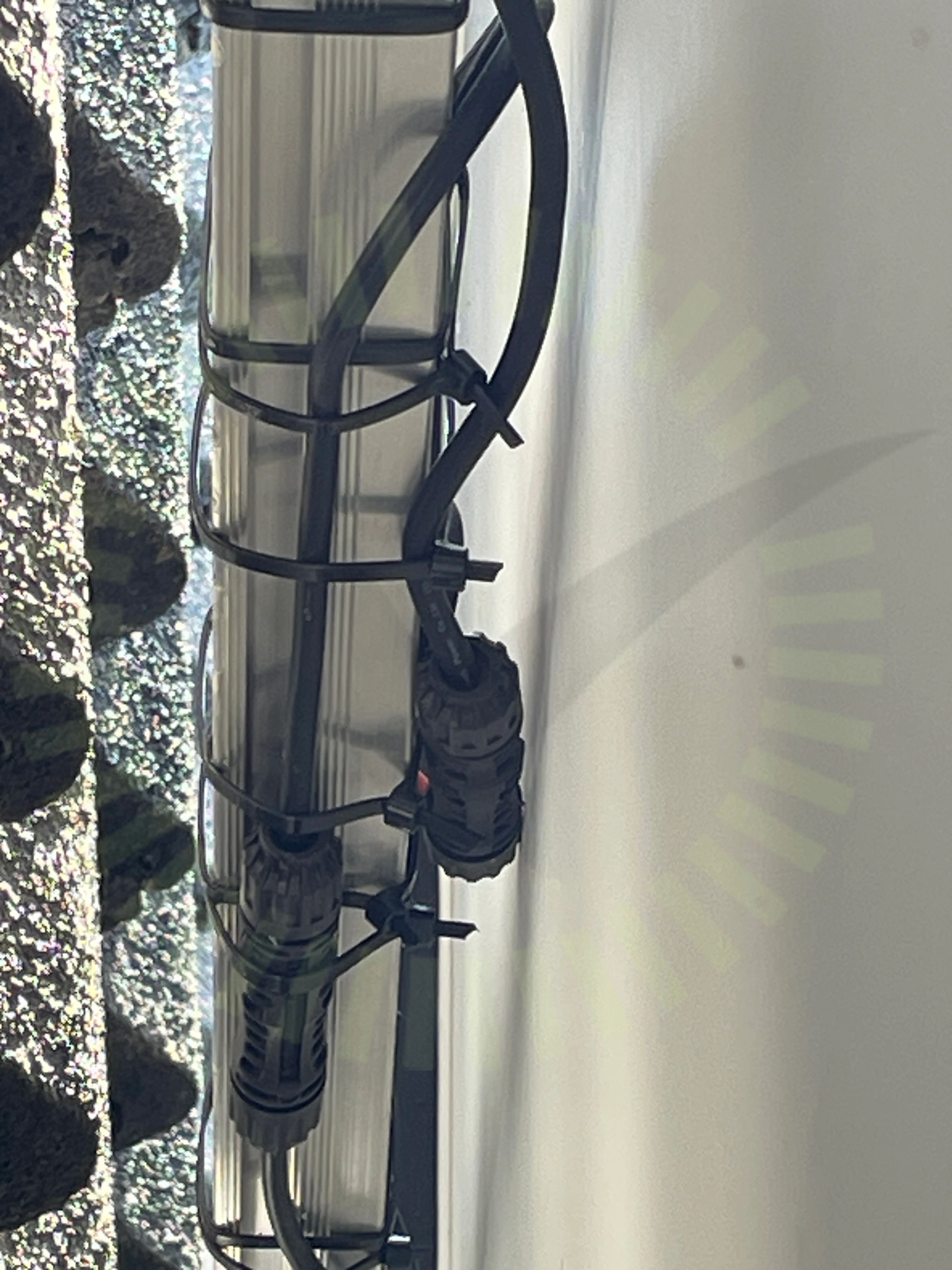

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

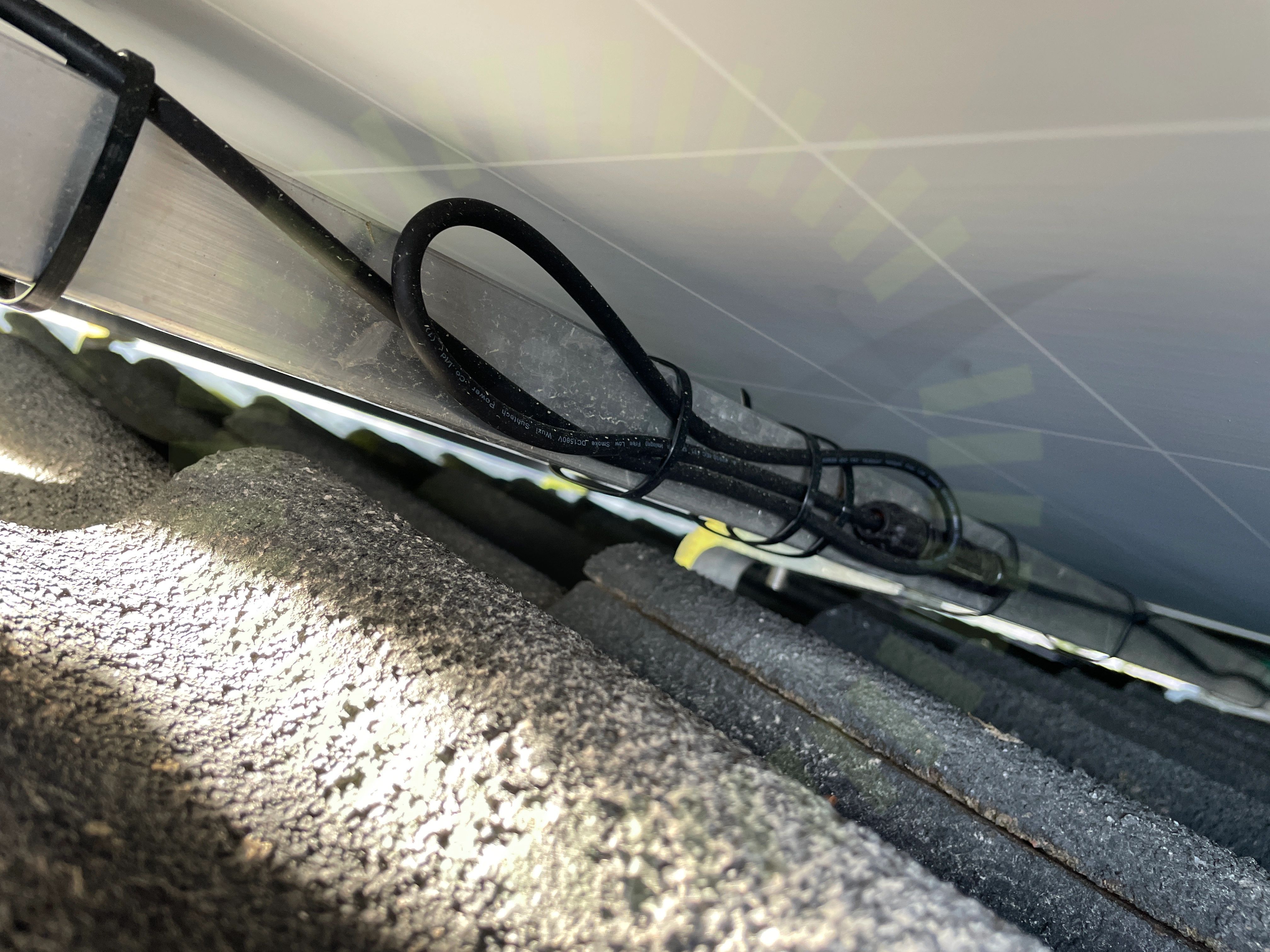

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Uppmätt ca 20 mm.

SunTech: Module Installation Manual 2024 V1.0, Sida 3

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/3

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

2/3

Missvisande varselmärkningVarning för backspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
