Besiktningsrapport

8.5

Installation genom

Sesol

Datum

13 januari 2023

Ort

Trollhättan, Västra Götalands län

Fästens placering

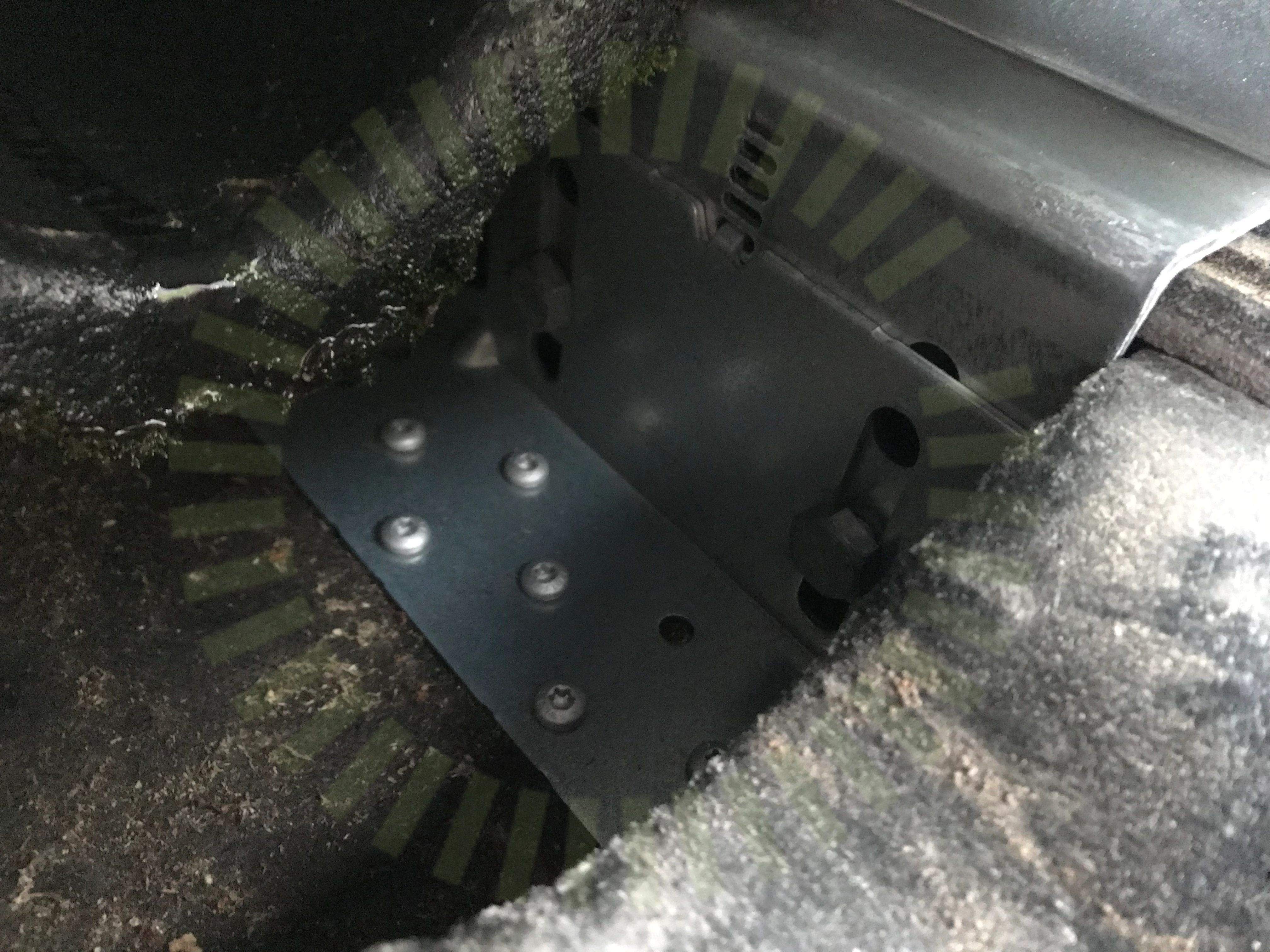

Infästning Råspont

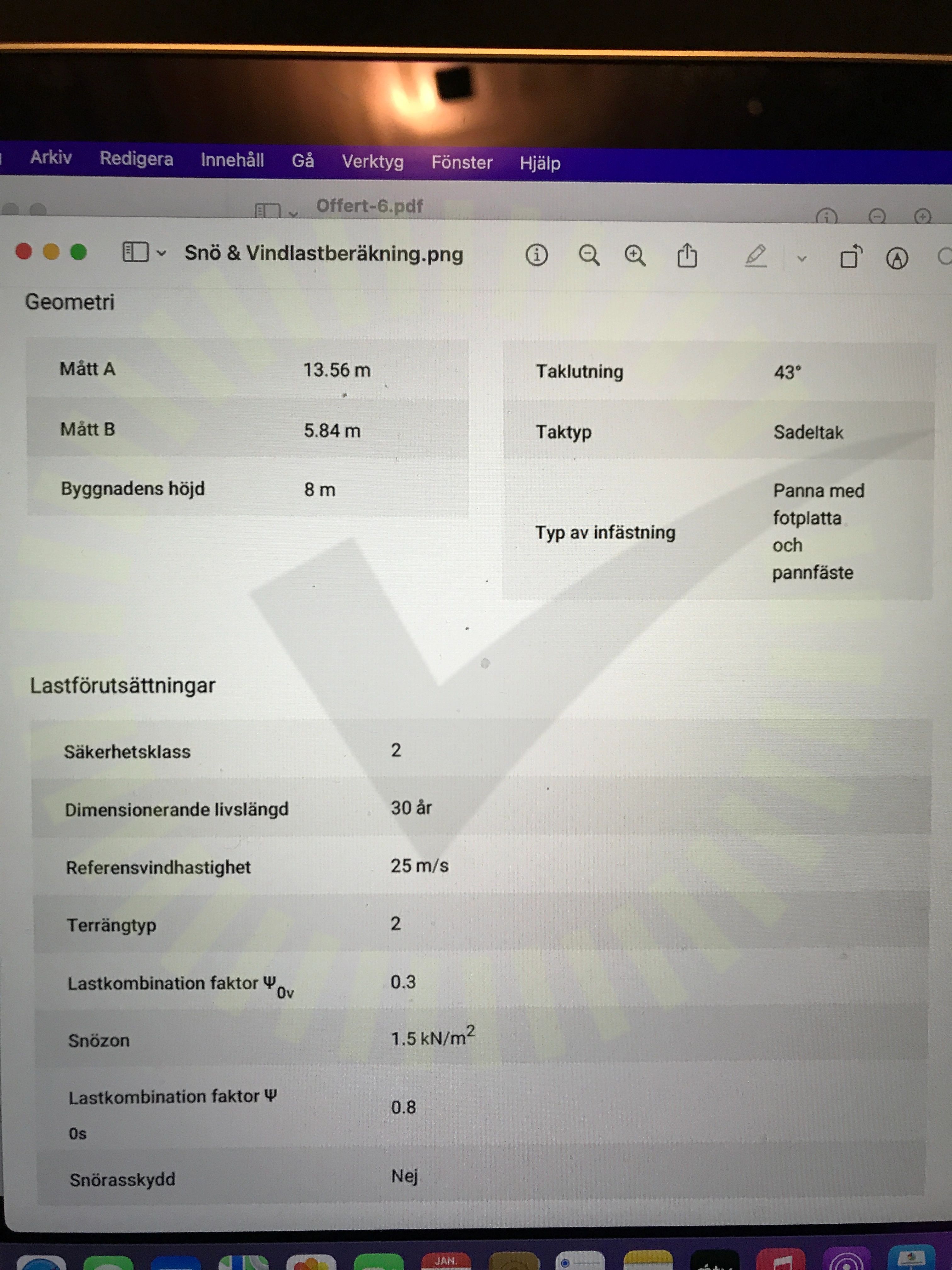

Snö- och Vindlastberäkning

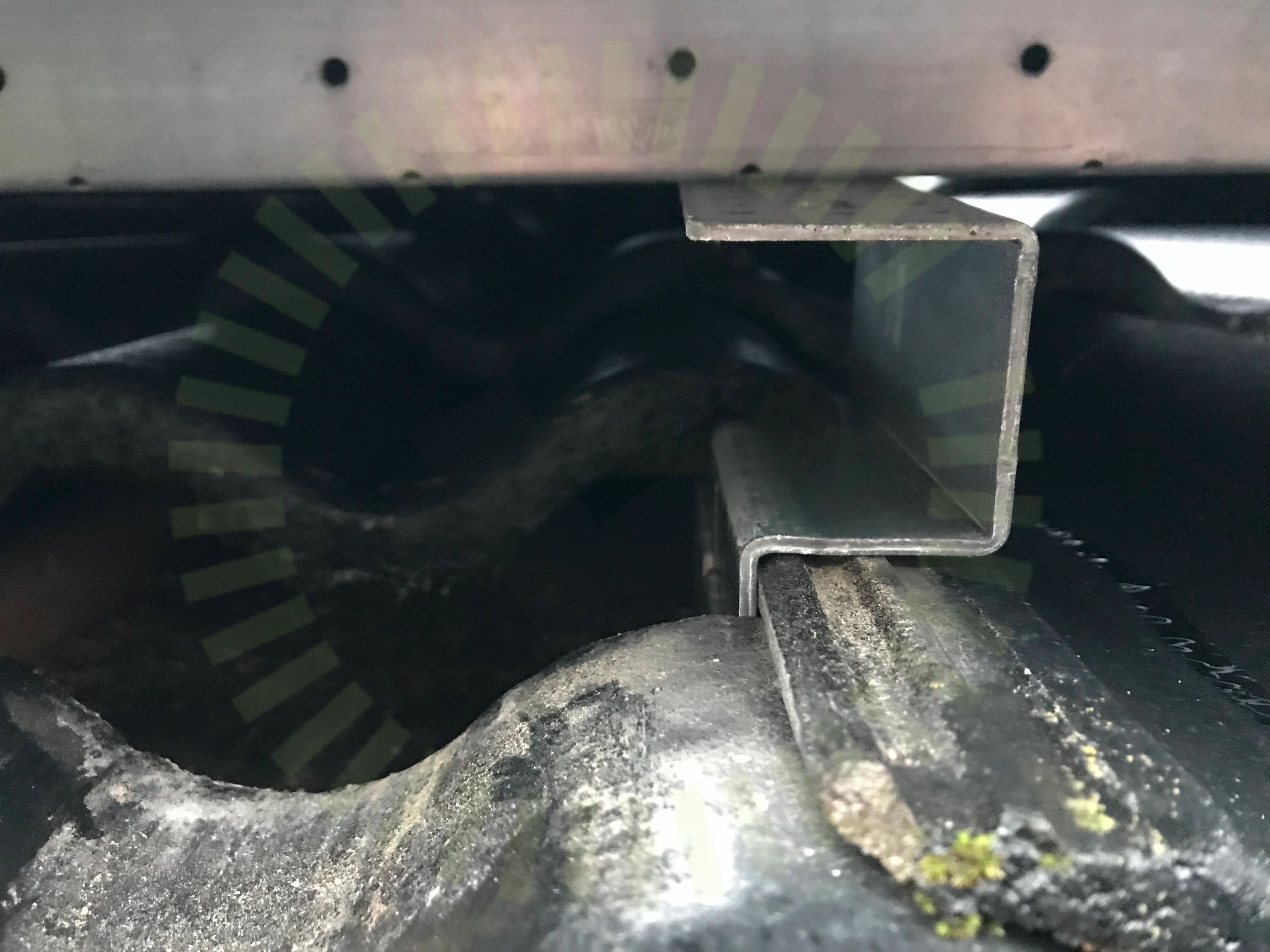

+ 4

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Anmärkningar

1/8

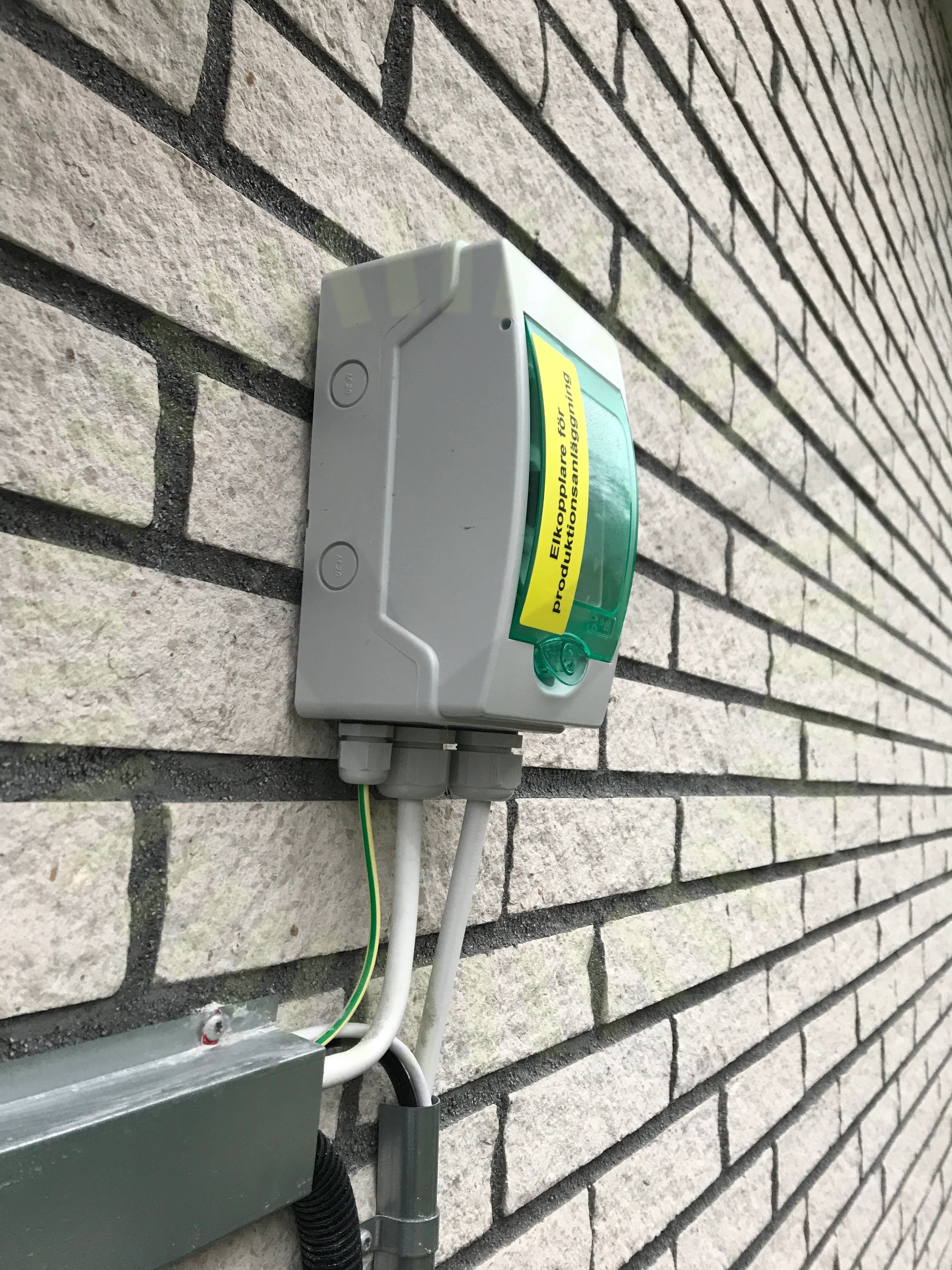

1.1 Infästning

Inte godkänd

sitter dåligt fast i vägg

SS 436 40 00 (132.5)

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14

2.1 Batteri PE

Inte godkänd

jord fattas till batteri

Godkända kontrollpunkter

13/14

AvståndAvstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

1/33

3.1 Mätprotokoll DC

Inte godkänd

mätprotokoll finns ej

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

32/33

AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel

Longi: LR5-54HPB

Anmärkningar

1/13

4.1 Fästens placering

Inte godkänd

panelklammer sitter på fel avstånd

Tillverkarens anvisningar

Godkända kontrollpunkter

11/13

Avstånd till takDragavlastadeDräneringshålFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkadorSkuggaSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/13

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

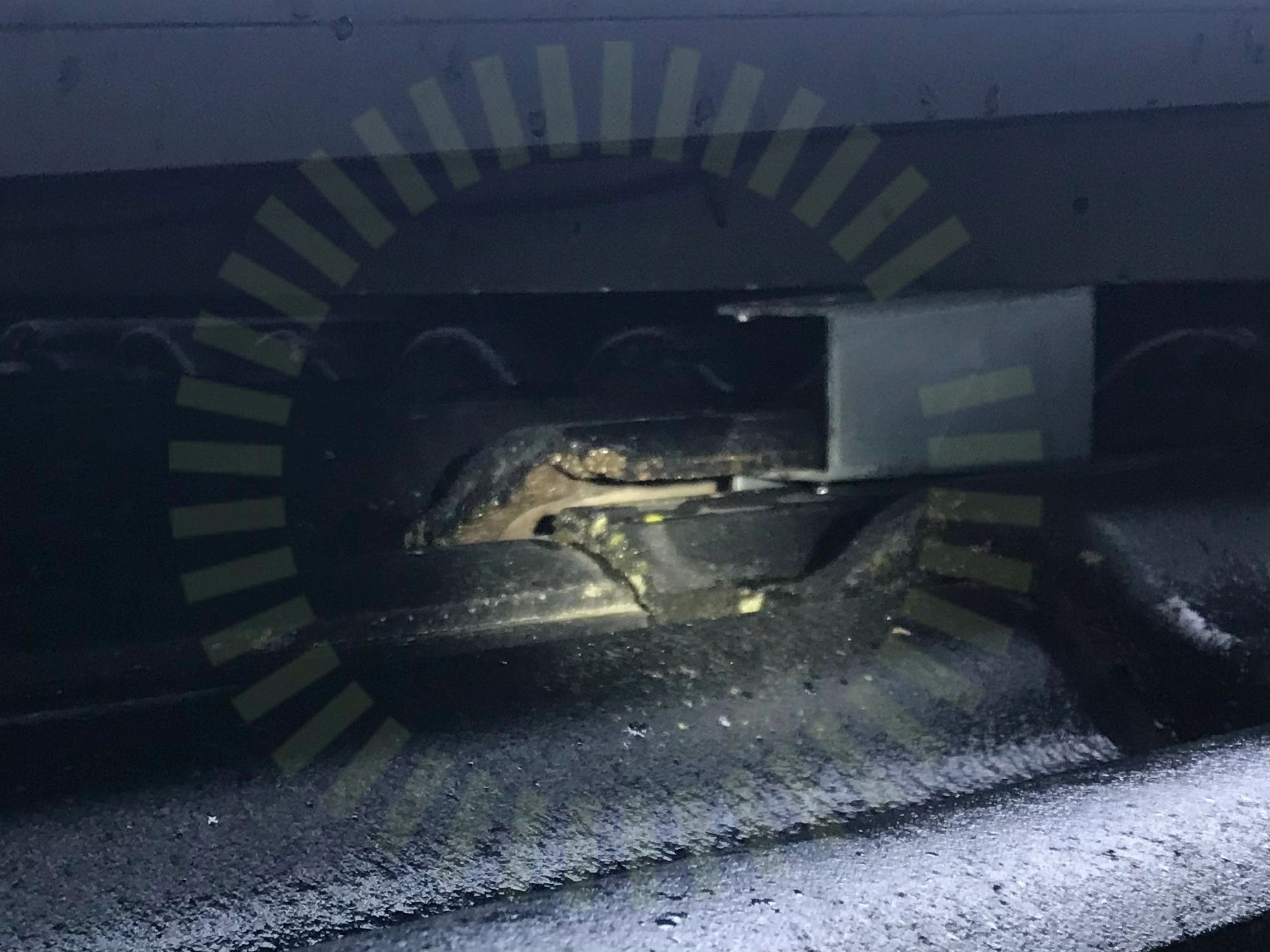

5.1 Panna

Inte godkänd

pannor hänger i luften

Växelriktare

Anmärkningar

1/1

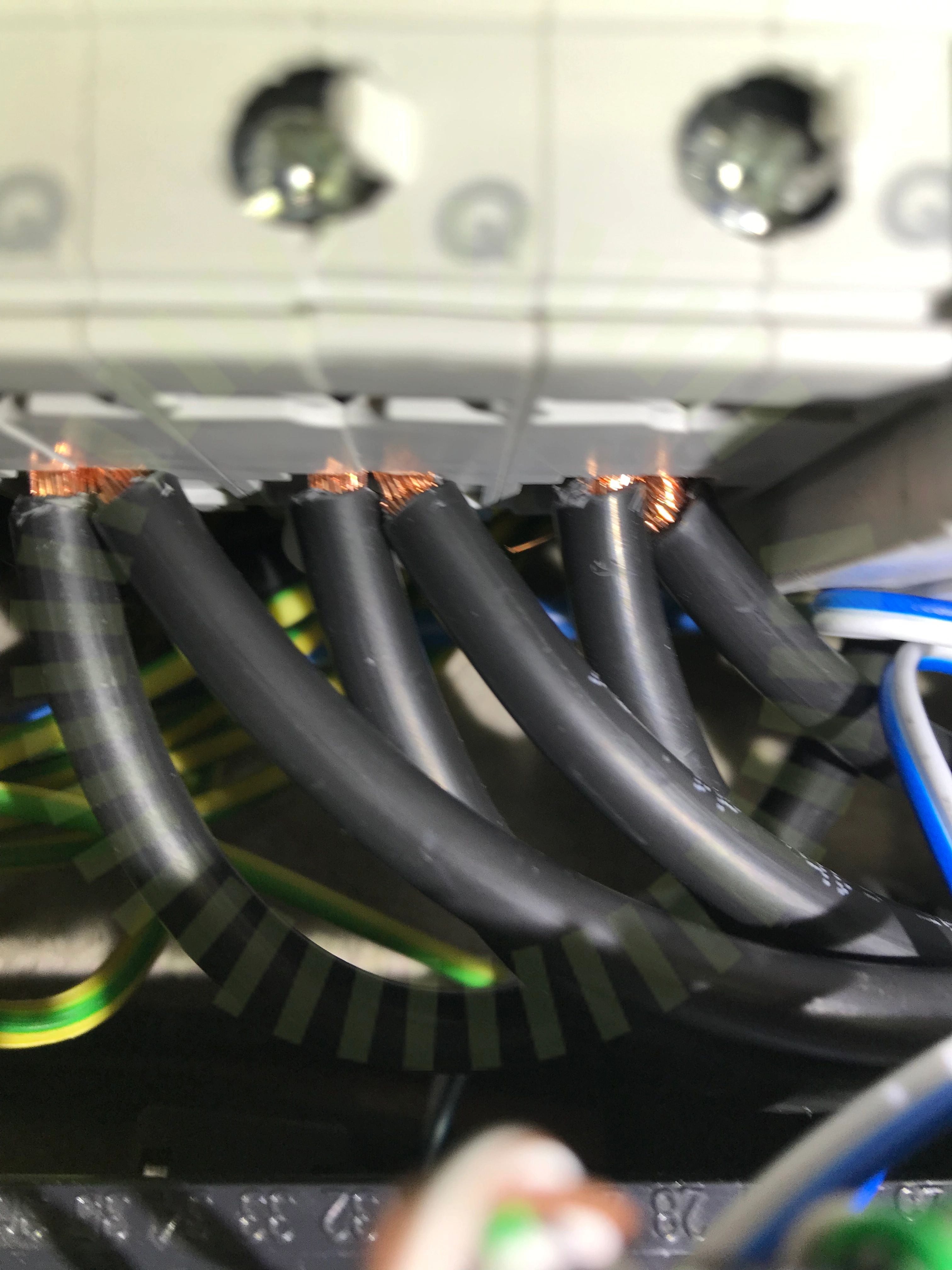

6.1 kabel

Rekommendation

kardeler spretar på ledare

Weland Stål: Råspont

Anmärkningar

6/21
