Besiktningsrapport

9.5

Installation genom

Nova Solar

Datum

23 april 2026

Ort

Kungsbacka

Län

Hallands län

Kabeluppfästning

Klämmornas överlappning

Skador

+ 2

95% godkända

5% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1: DMEGC: DM(XXX)M10RT-B60HBB (20)Tak 1: Nordmount Panntak: Bärläkt (25)Undercentral (6)Varselmärkning (4)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/20

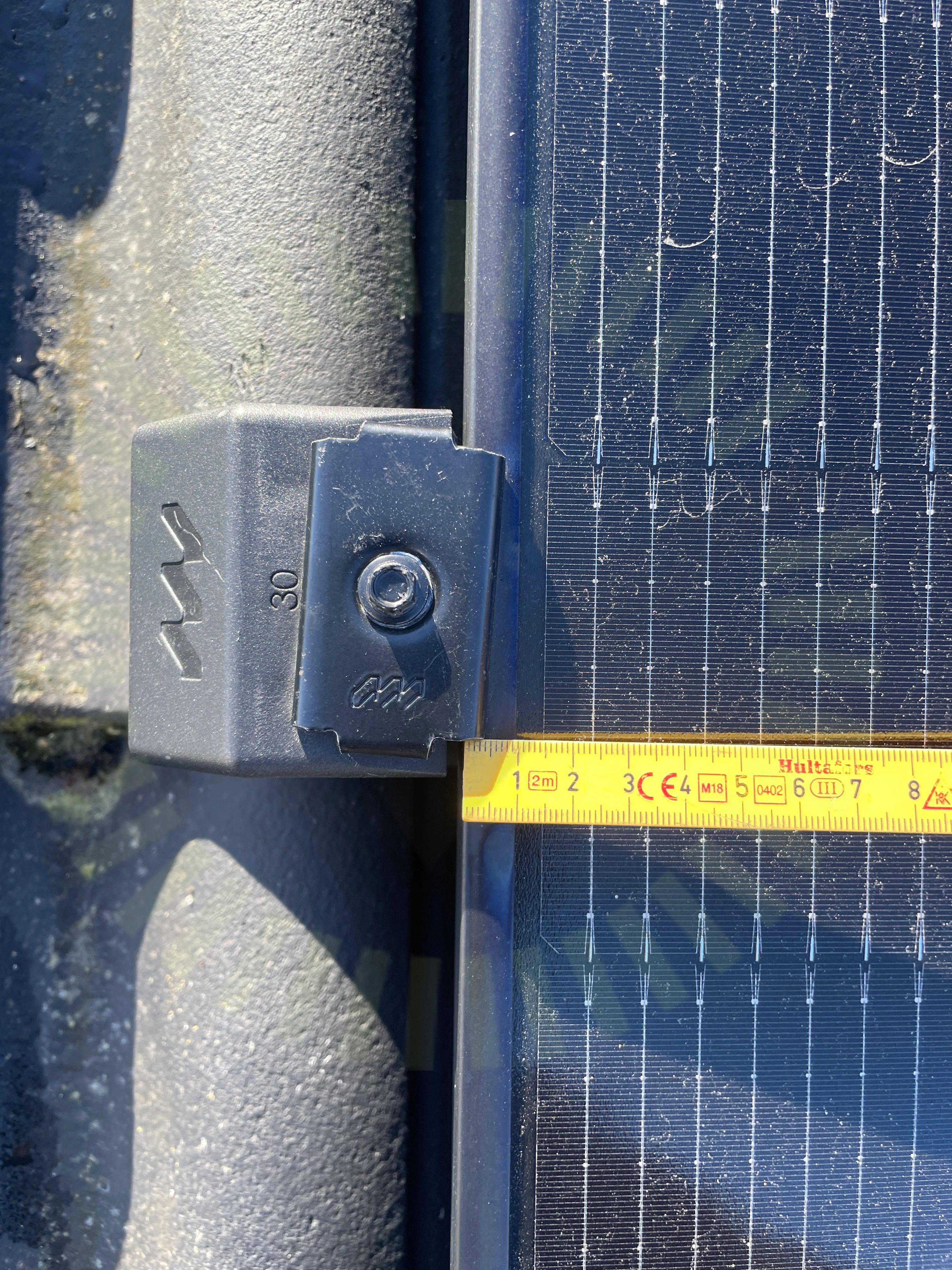

5.1 Klämmornas överlappning

Inte godkänd

Klämman sitter snett och överlappar inte tillräckligt.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12

Godkända kontrollpunkter

19/20

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas placering (tilläggsdokument)

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

2/25

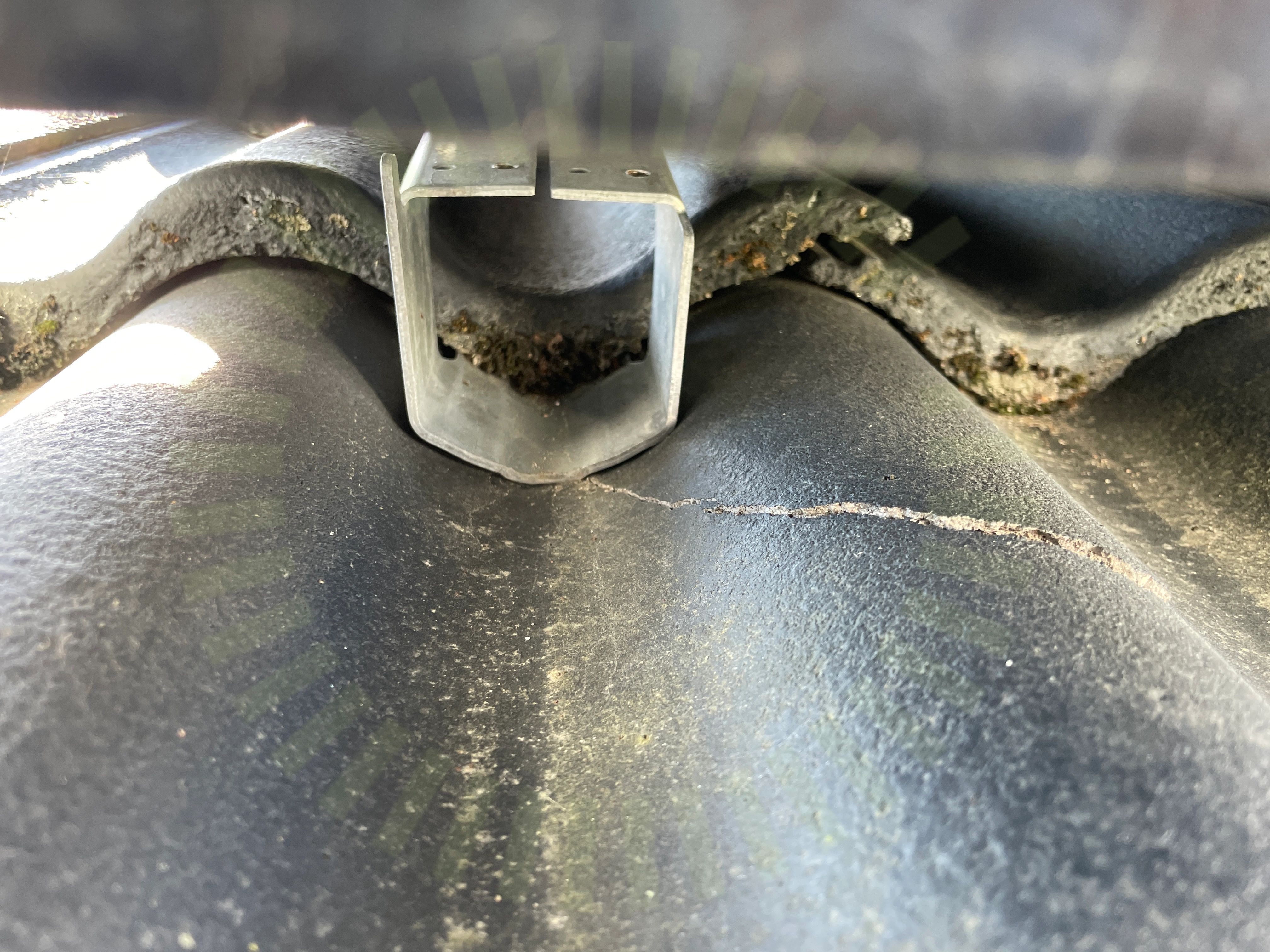

6.1 Skador

Inte godkänd

Pannan har spruckit under kroken.

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

22/25

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Stående skenor

Säkerhetsavstånd

Takkrokarnas CC

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/38

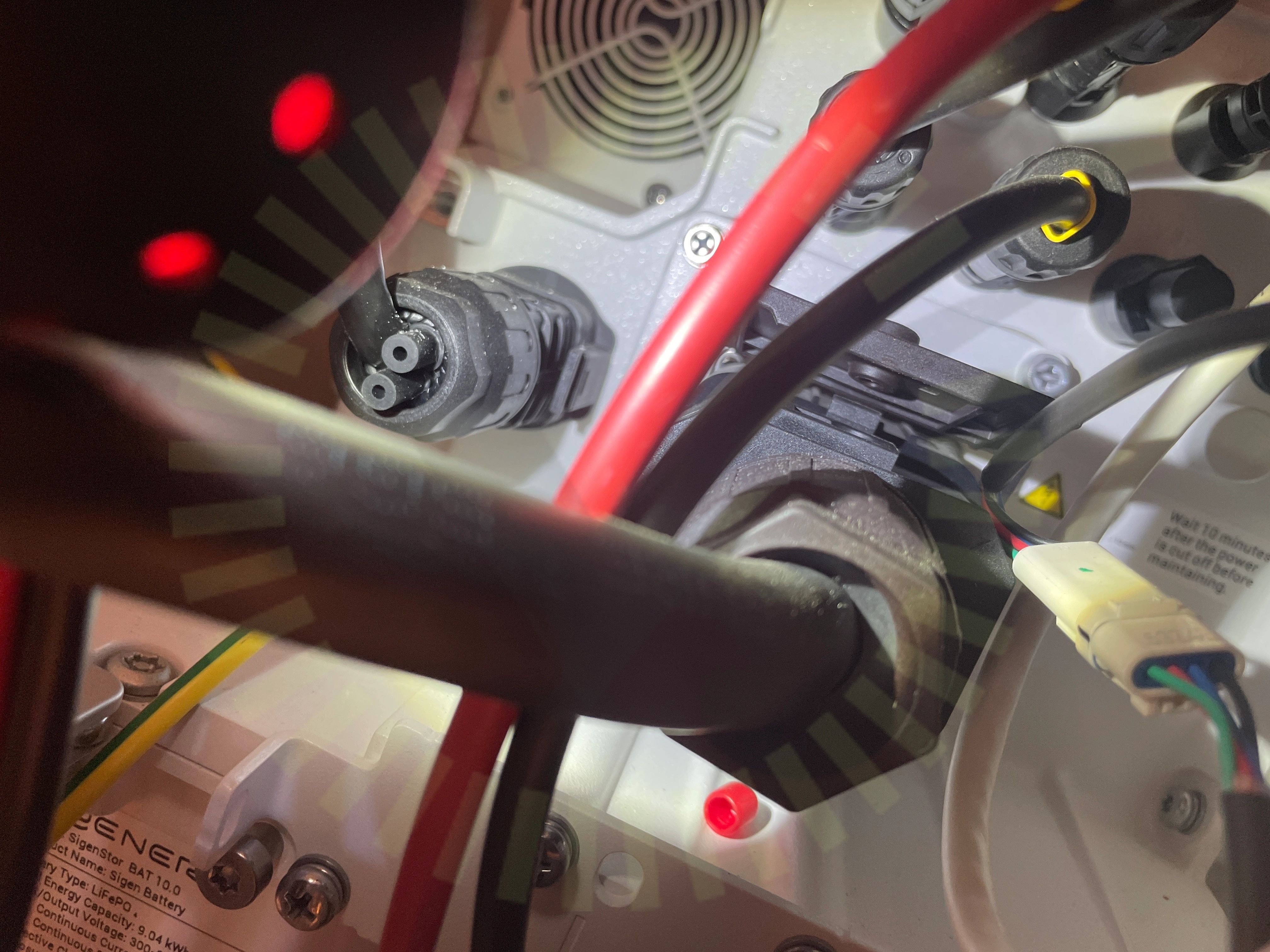

9.1 AC kontakt

Inte godkänd

Skruven till AC kontakten är inte åtdragen.

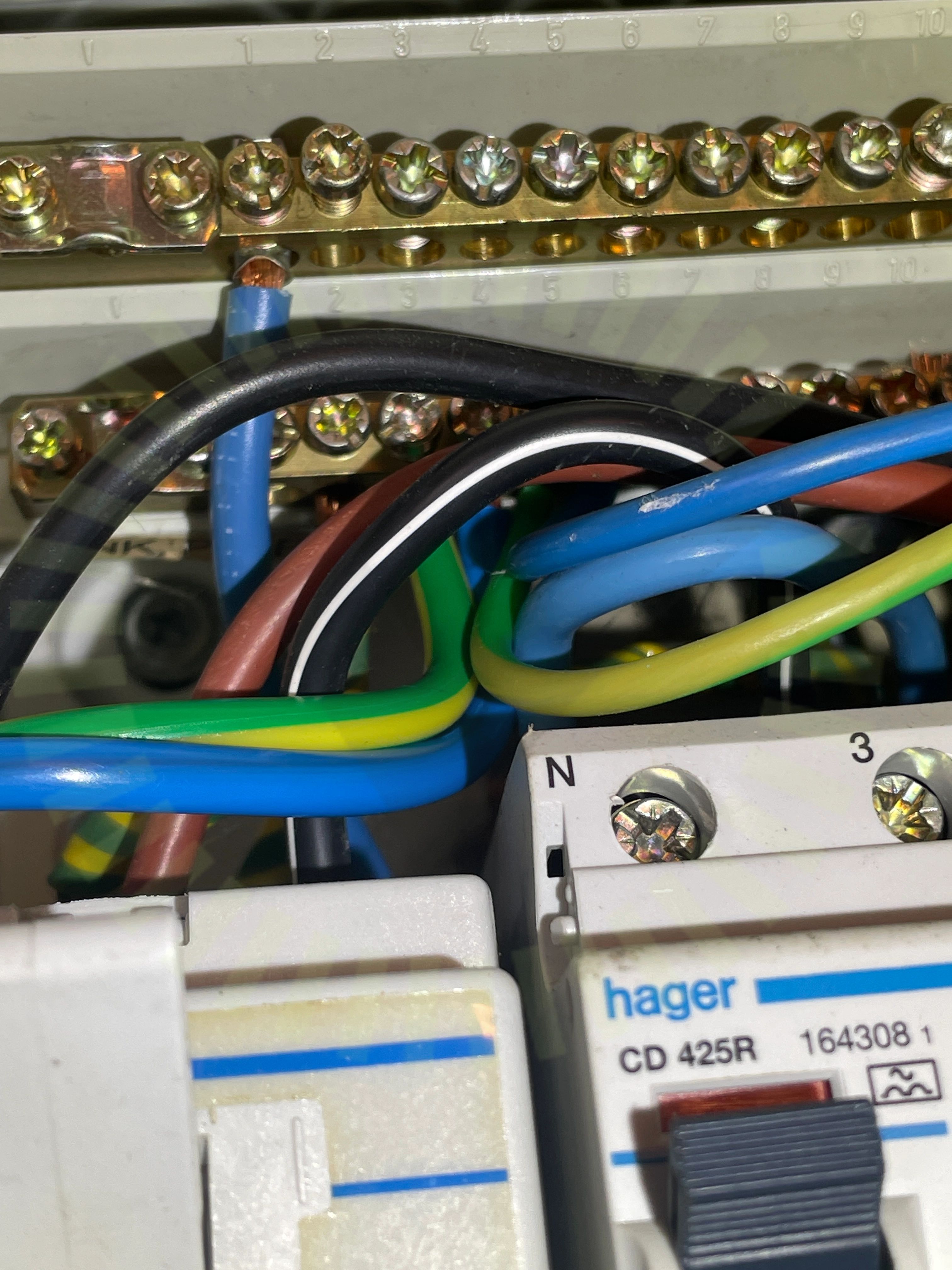

9.2 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Neutralledaren är ansluten till jordplinten.

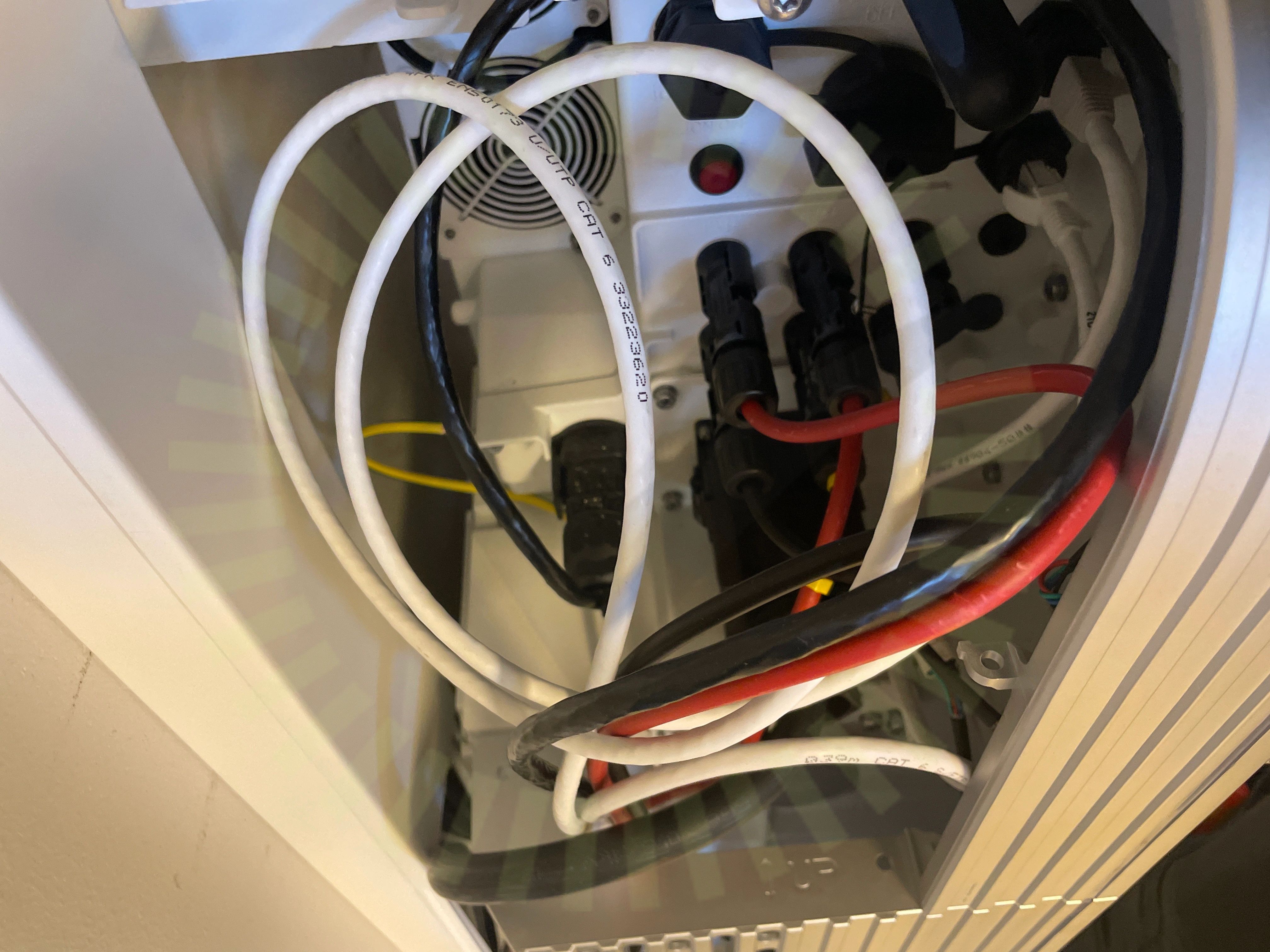

9.3 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

35/38

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
