1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Smartmätare saknas.
Avtal
Besiktningsrapport
8.3
Installation genom
Sun4Energy
Datum
18 september 2023
Ort
Lindesberg, Örebro län
85% godkända15% ej godkända
Om installationen
PanelerEurener: MEPV 108
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Säkerhetsbrytare AC
Anmärkningar
1/7

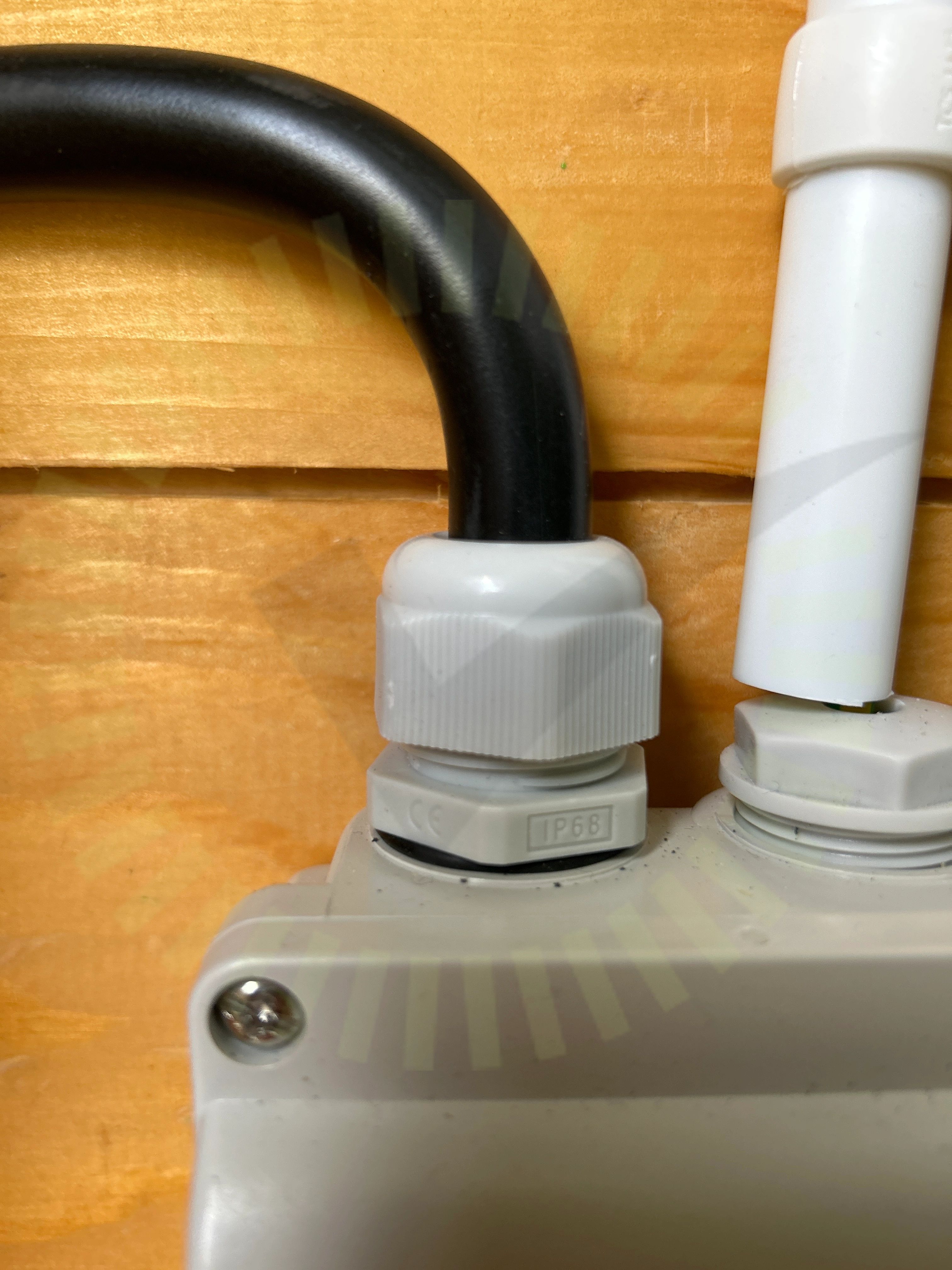

2.1 Förskruvningar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
6/7AnslutningBöjradieEgenskaperInfästningPlaceringYttre påverkan
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/27

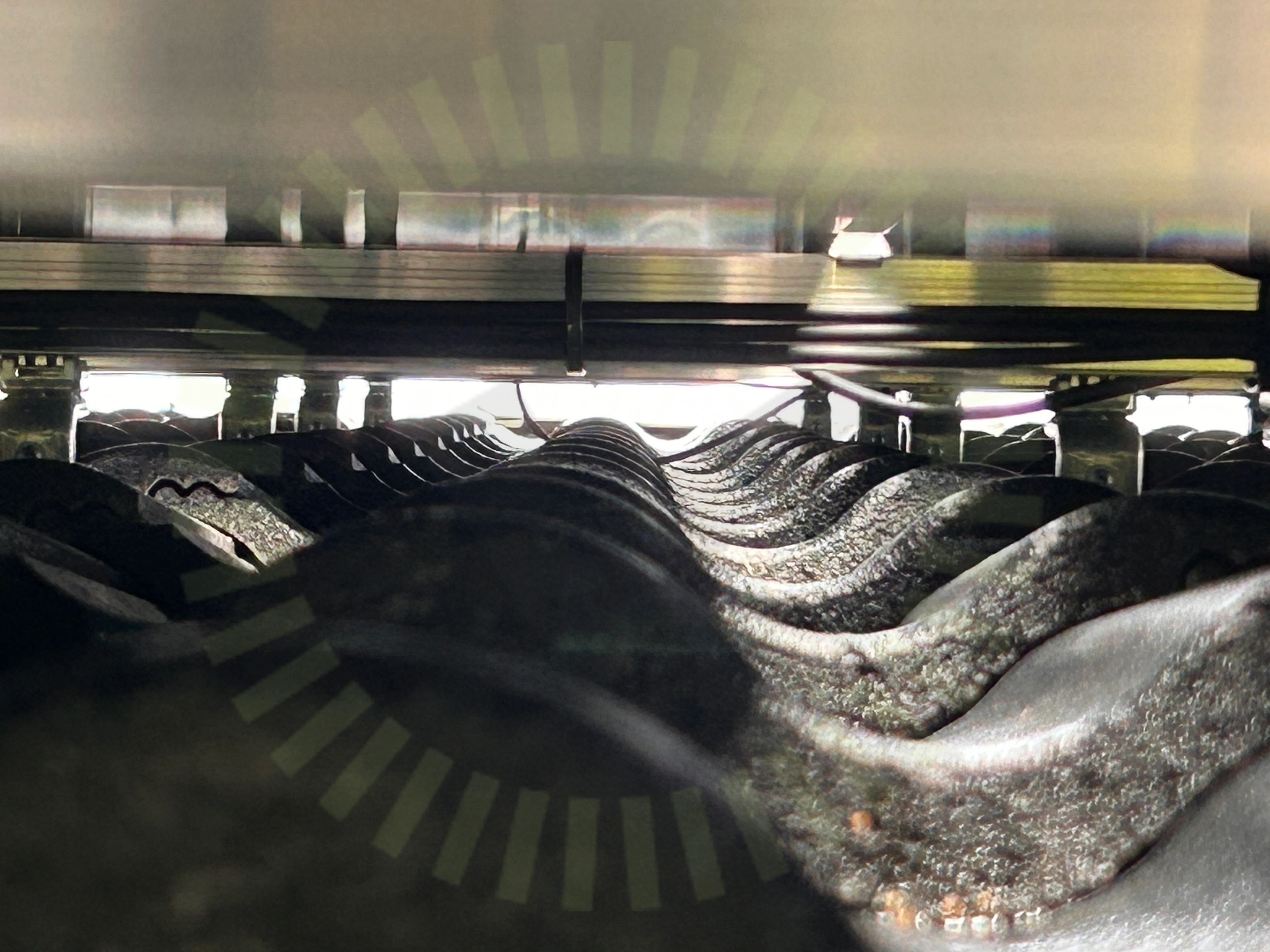

3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
3.2 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.3 Underliggande takpanna
Inte godkändESDECs krokar ska ligga mot pannan så att trycket fördelas för att undvika att pannan spricker.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17
3.4 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Högsta uppmätta mått är 45 cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/27DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/27Takgenomföring
Tak 1, Eurener: MEPV 108
Anmärkningar
4/15

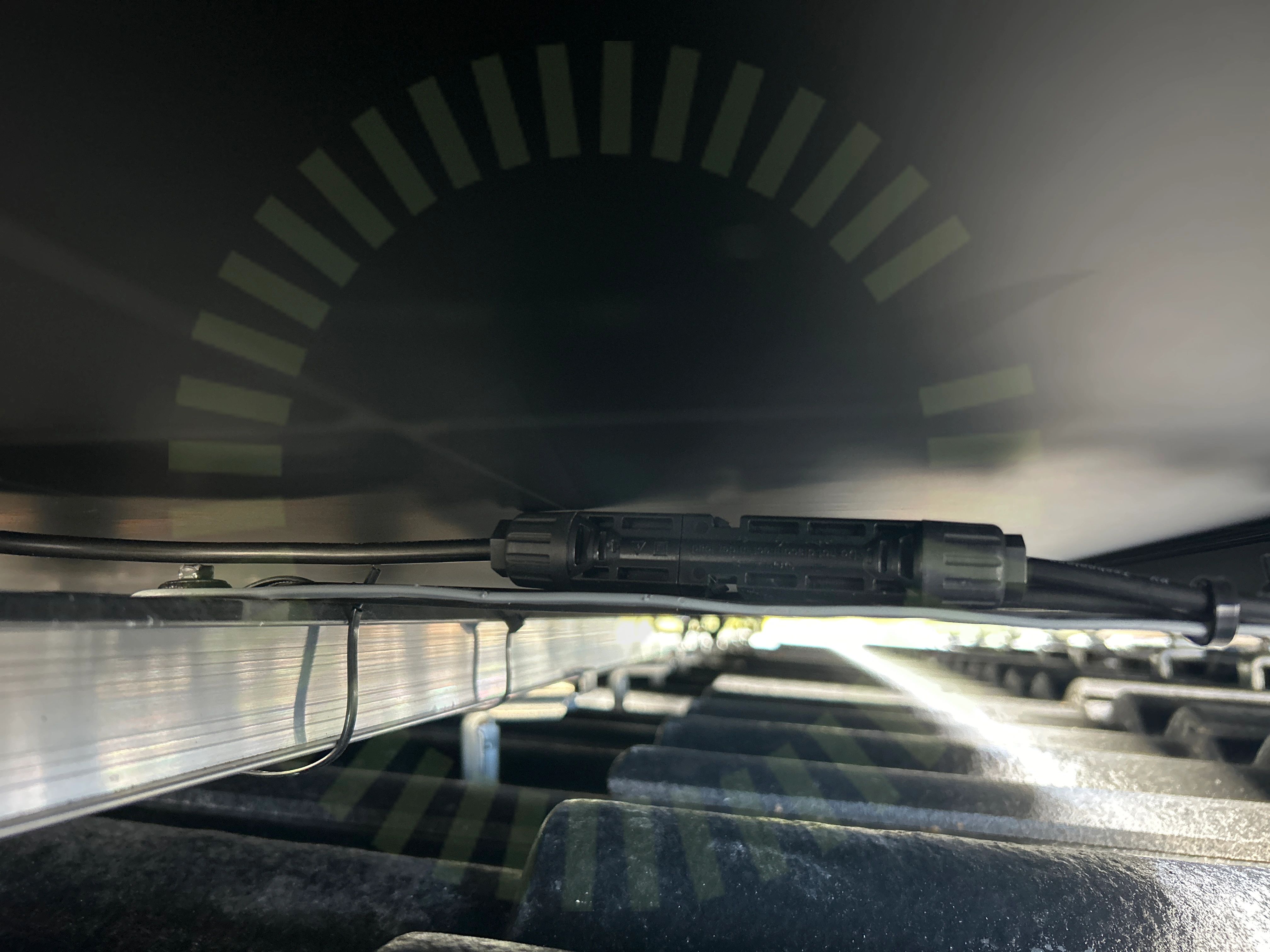

4.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.

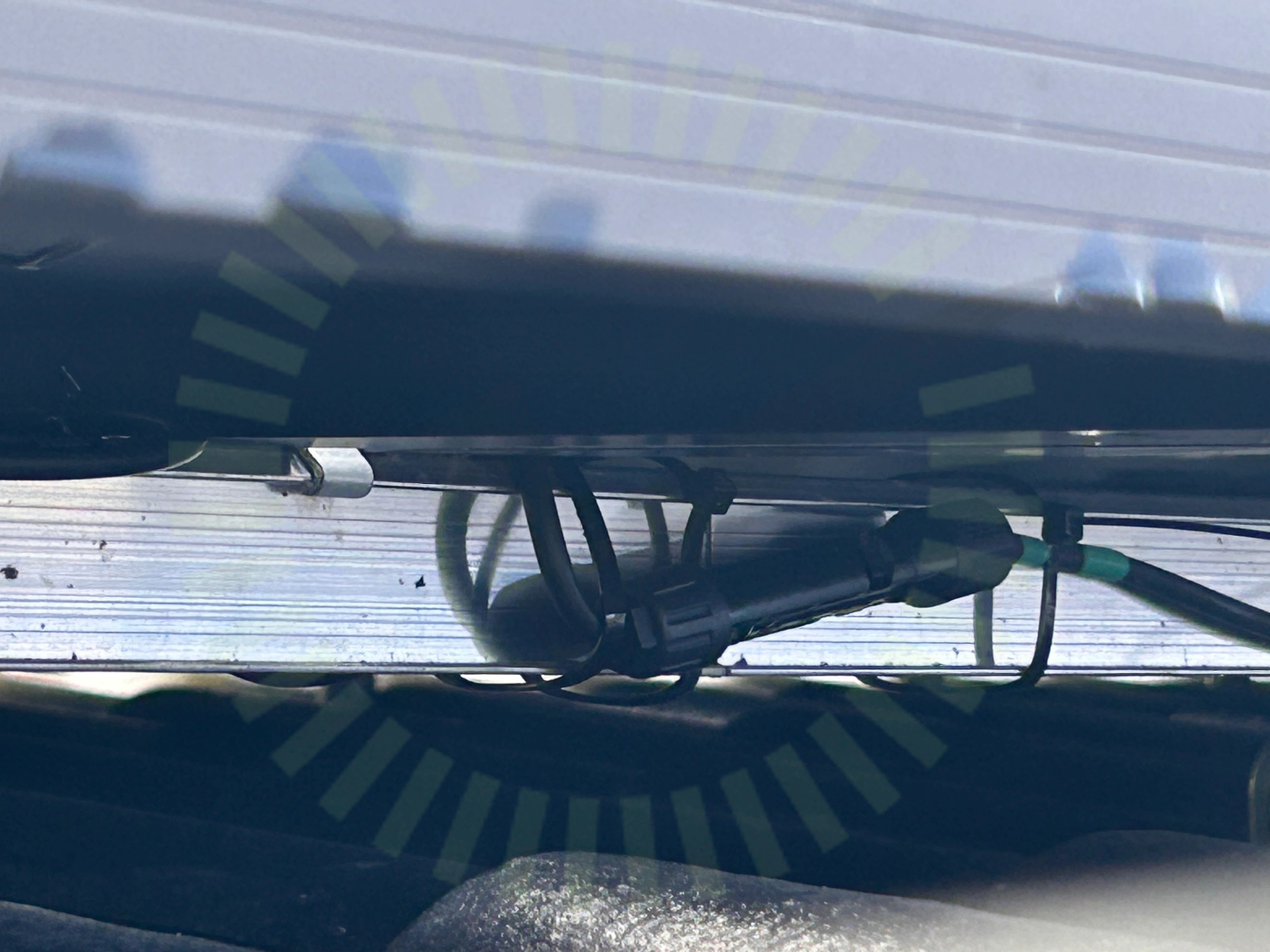

4.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.

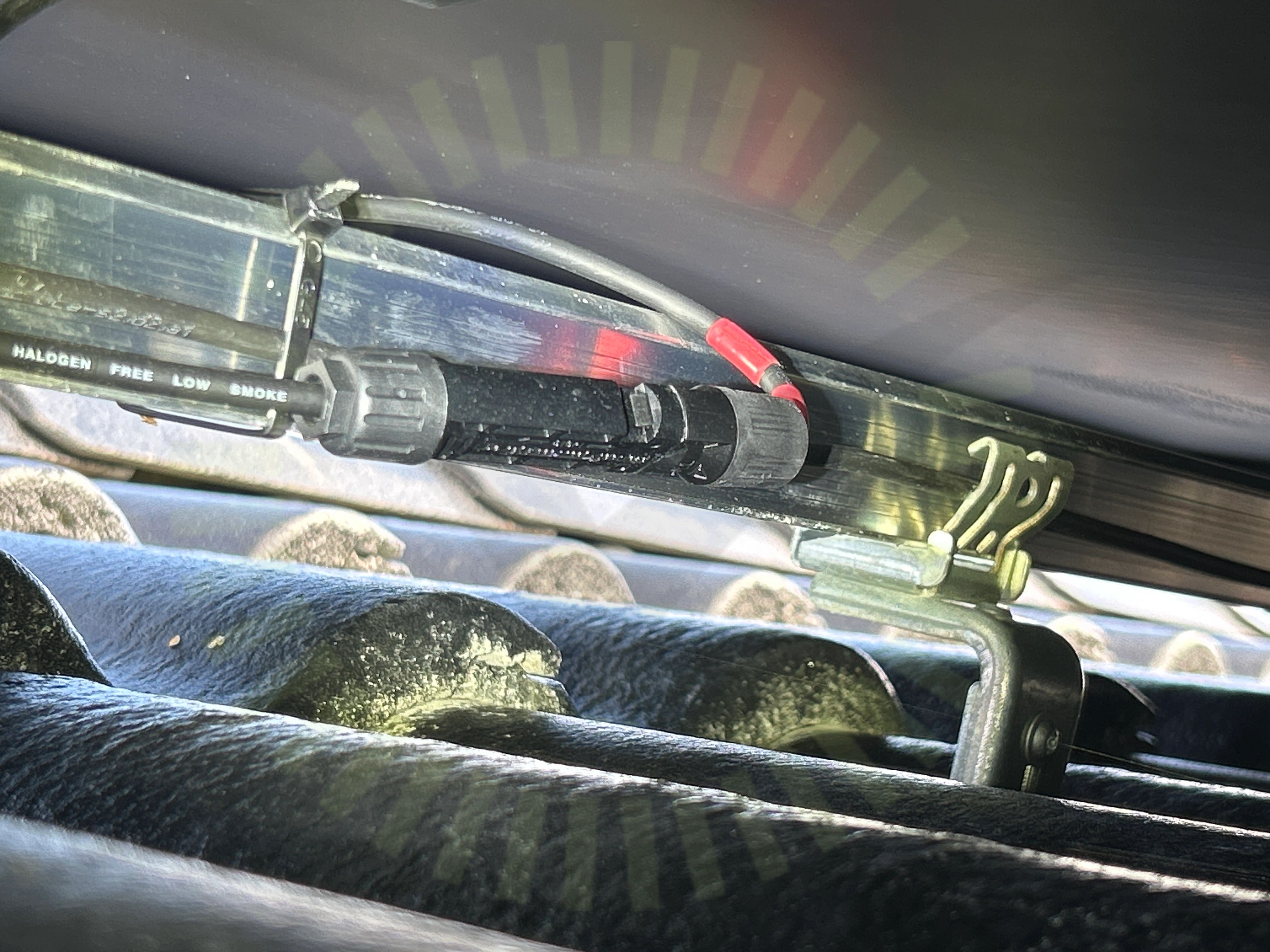

4.3 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00, 712.526

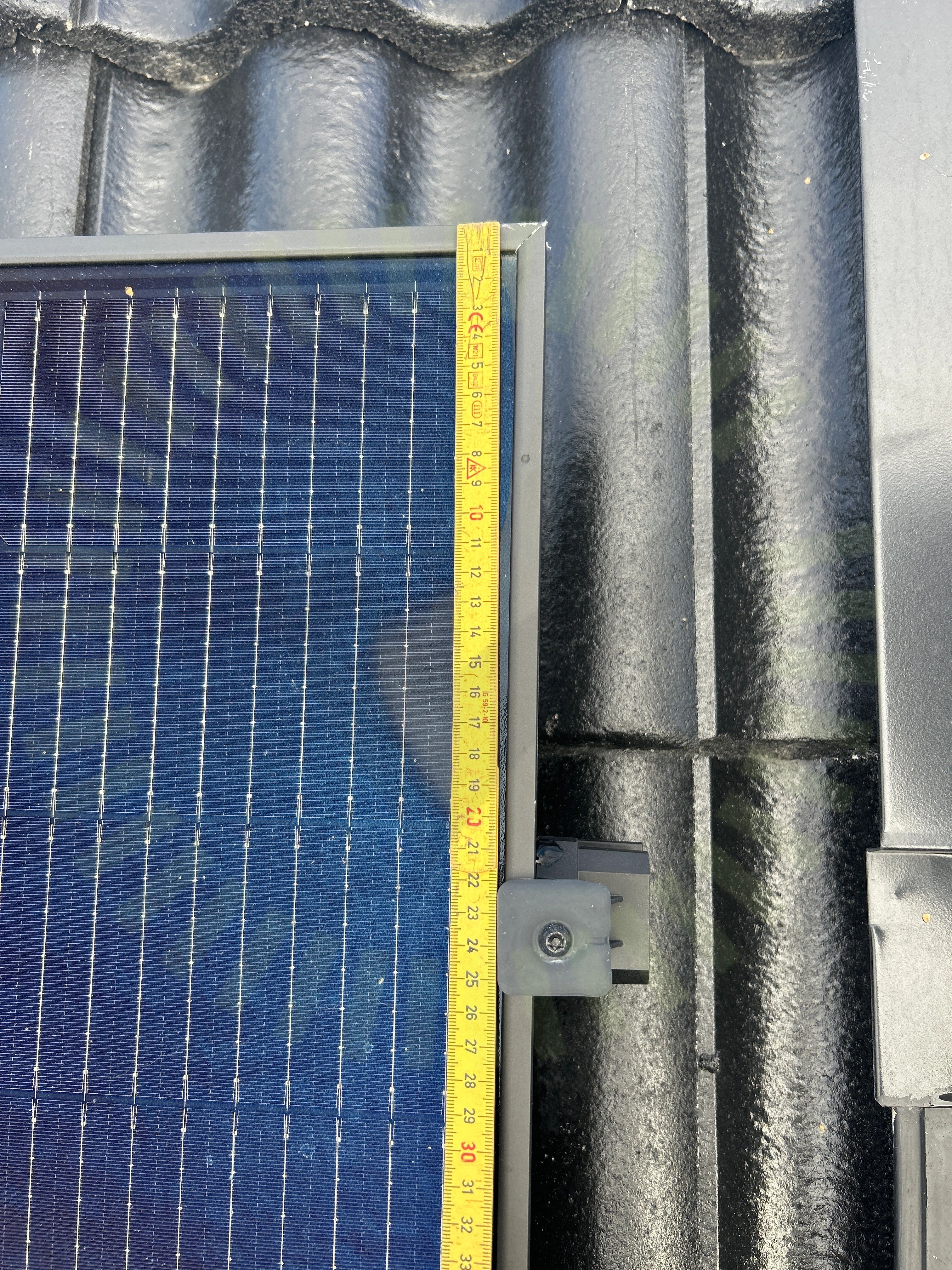

4.4 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Eurener Installation Guide. sida 7.
Godkända kontrollpunkter
10/15DräneringshålKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

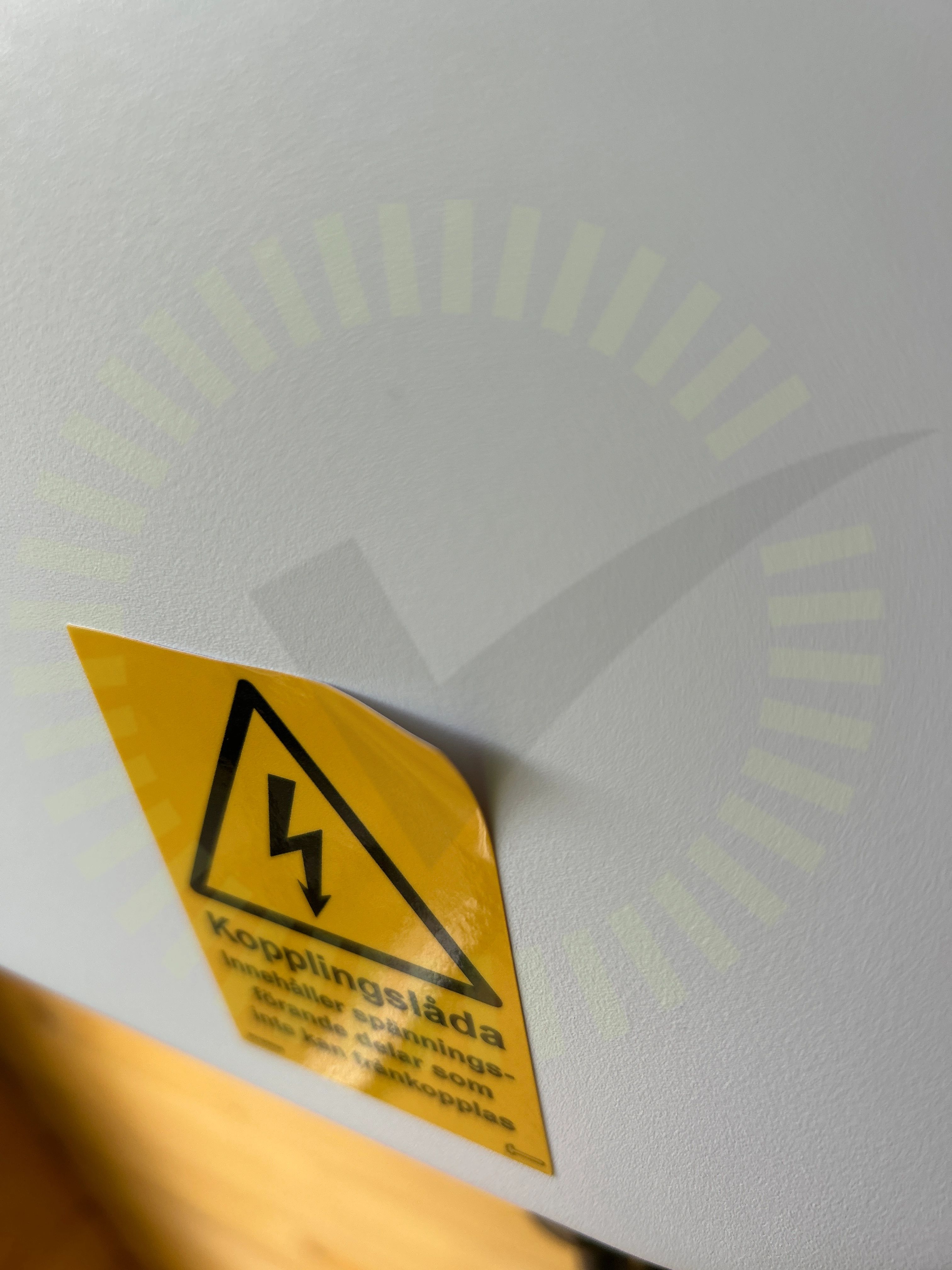

6.1 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

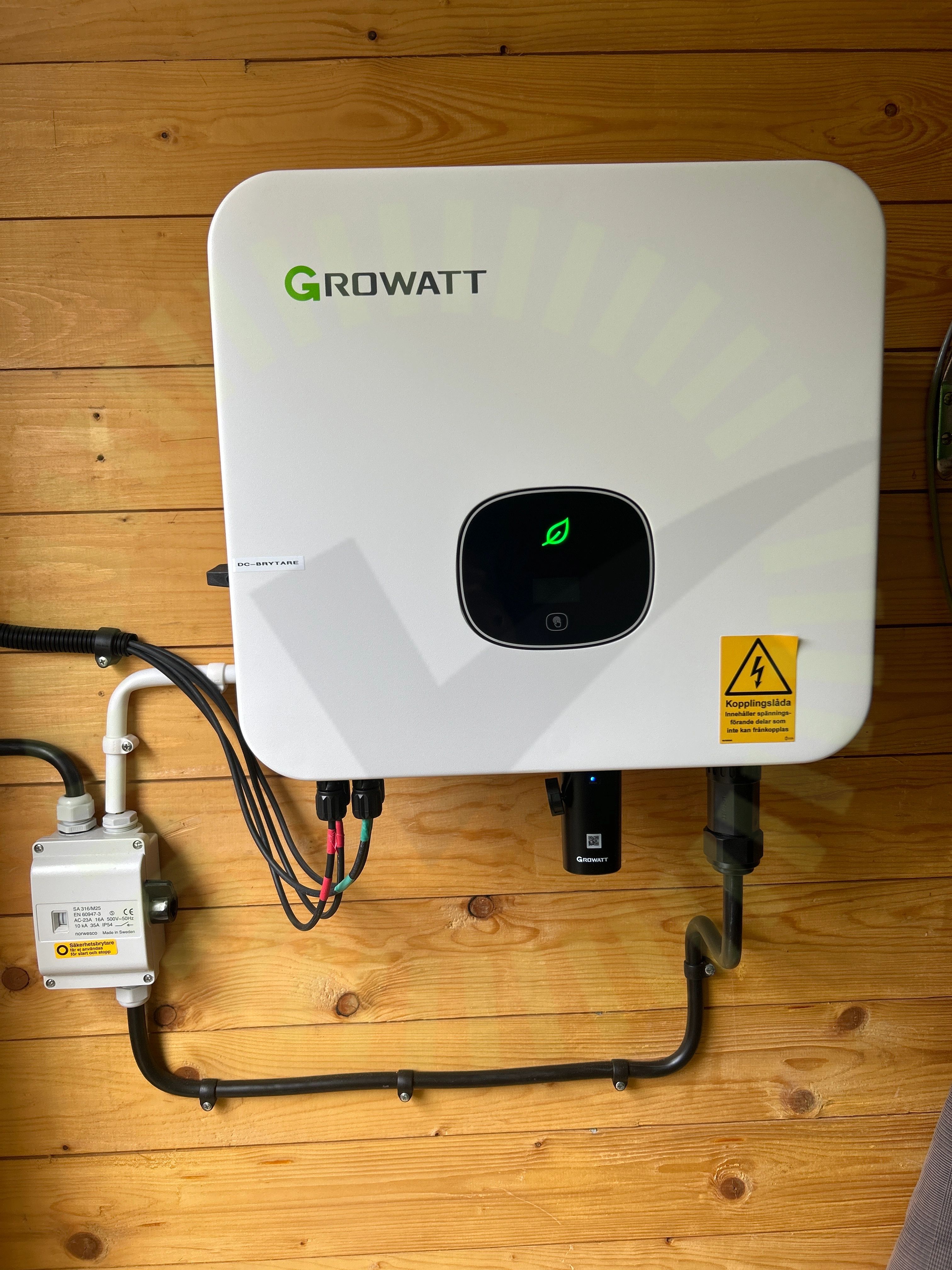

6.2 Varning för likspänning
Inte godkändMärkning som anger att spänningssatta delar kan vara fortsatt spänningssatta, även efter frånskiljning, saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Informering av solcellerVarning för backspänning
Växelriktare
Anmärkningar
1/31

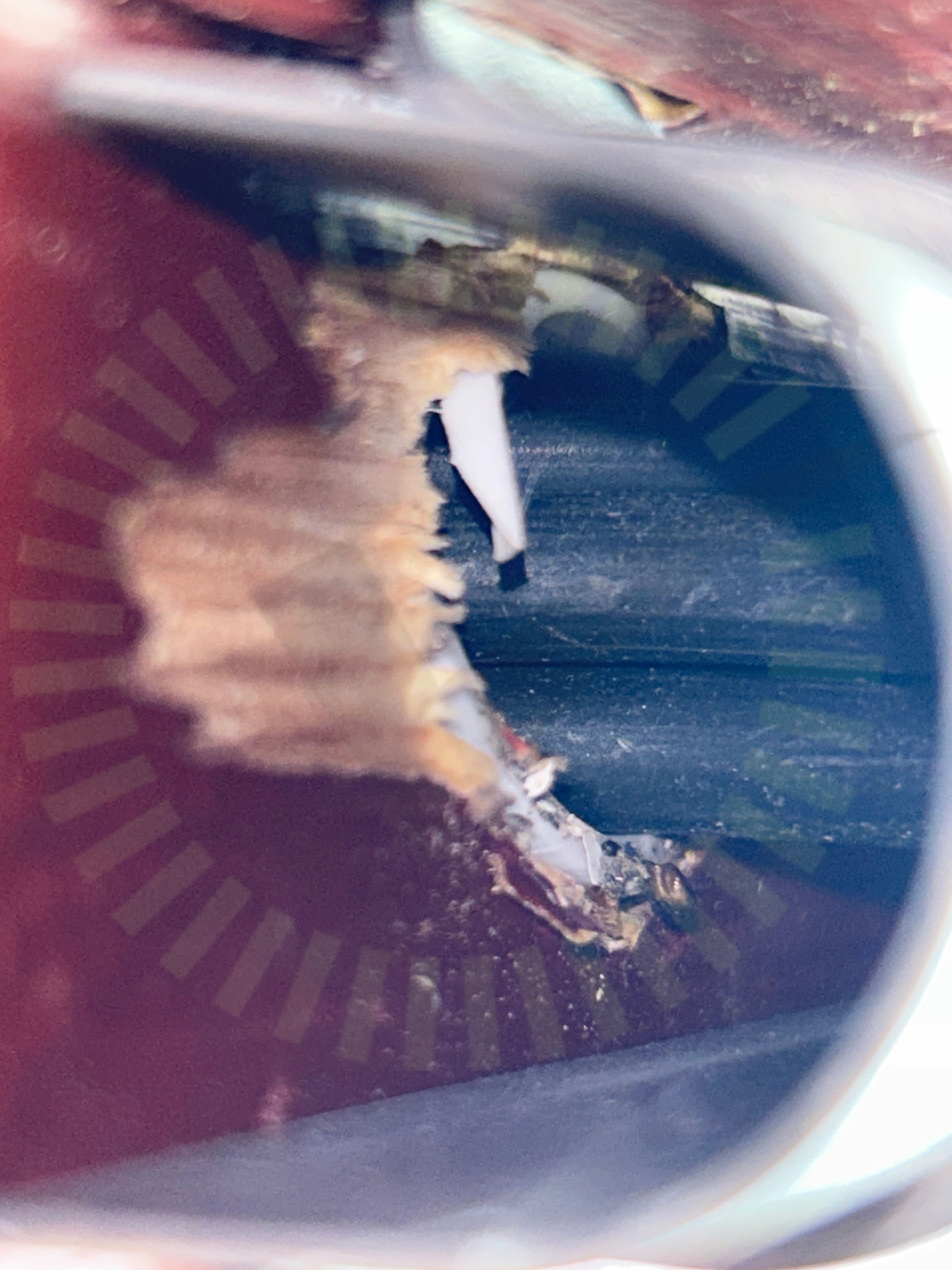

7.1 DC Kablage skydd
Inte godkändKablaget är förlagt utan hänsyn till den yttre påverkan. Det ligger oskyddat i väggen.
Godkända kontrollpunkter
30/31AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
