Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Sesol

Datum

5 april 2023

Ort

Bagarmossen, Stockholms län
Takkrokarnas CC
Kopplingslåda
AC anslutning växelriktare
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14
Väderskydd

2.1 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymme

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/36
AC anslutning växelriktare

3.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Skruv ej åtdragen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC kablage förläggning

3.2 AC kablage förläggning

Inte godkänd

Kabel ligger över skarp kant , risk för kallflytningar i kabeln då den har blivit deformerad samt att kablaget ligger oskyddat vid marknivå.

3.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.4 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

32/36
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Longi: LR5-54HPB 390-410M

Anmärkningar

2/17

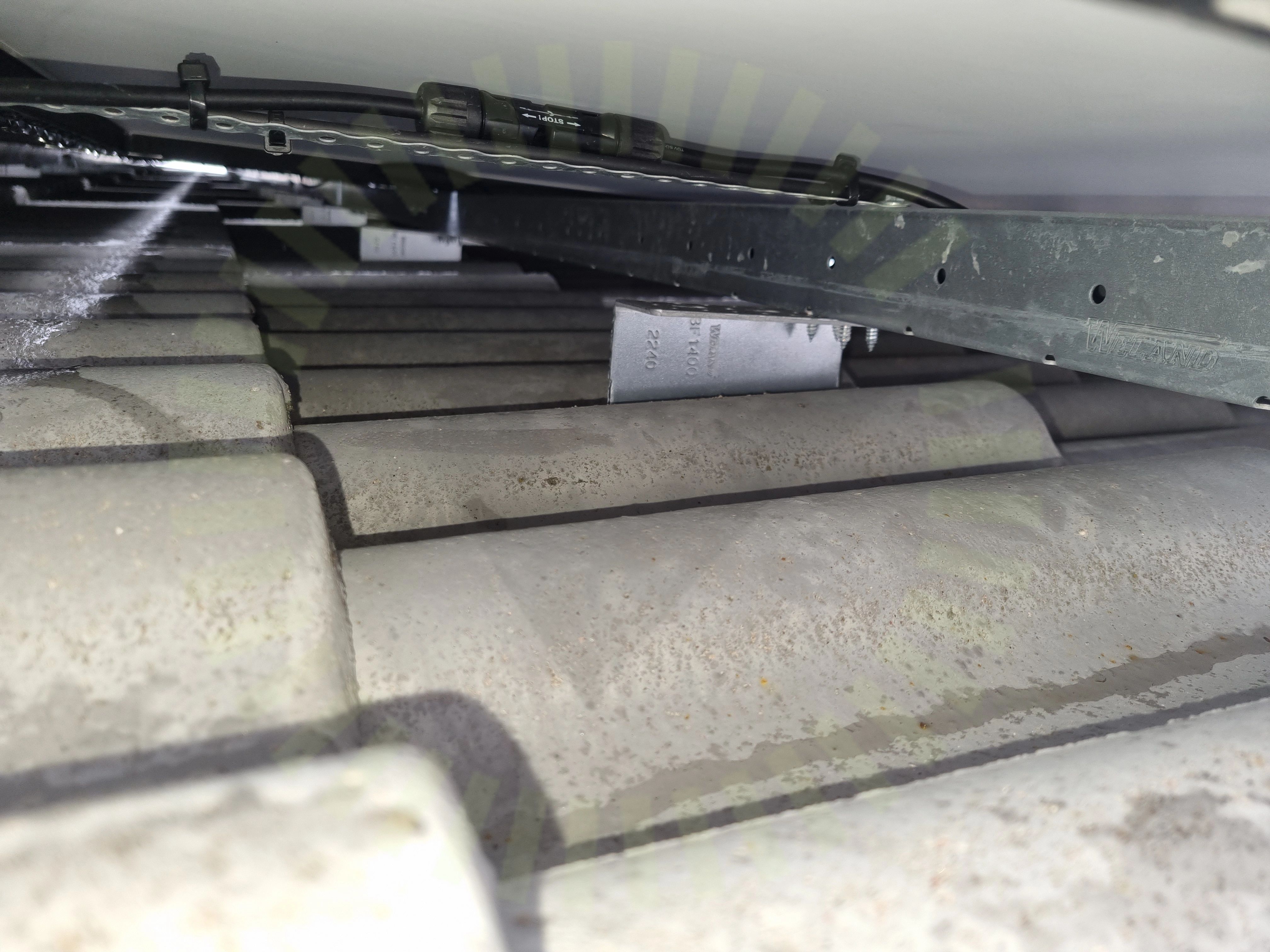

Föremål mot bakstycke

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

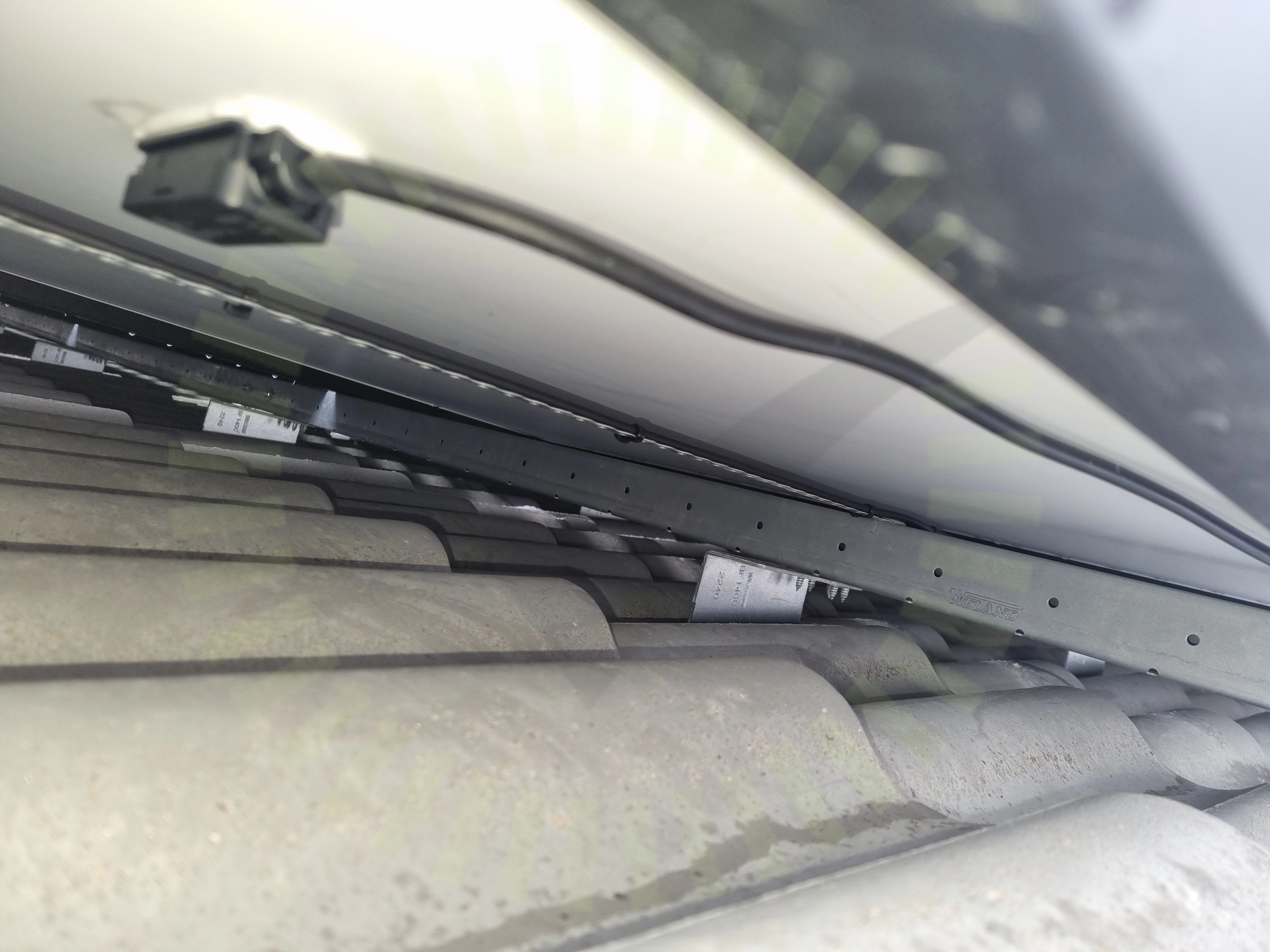

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablage har skarp böj ut från panelens utgång för att kablaget har spänts mot skenan. Skapar stress på utgången.

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontakterMellanrumPanelkablagets böjradieSkadorSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/17
PunktbelastningSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Weland Stål: Råspont

Anmärkningar

3/22

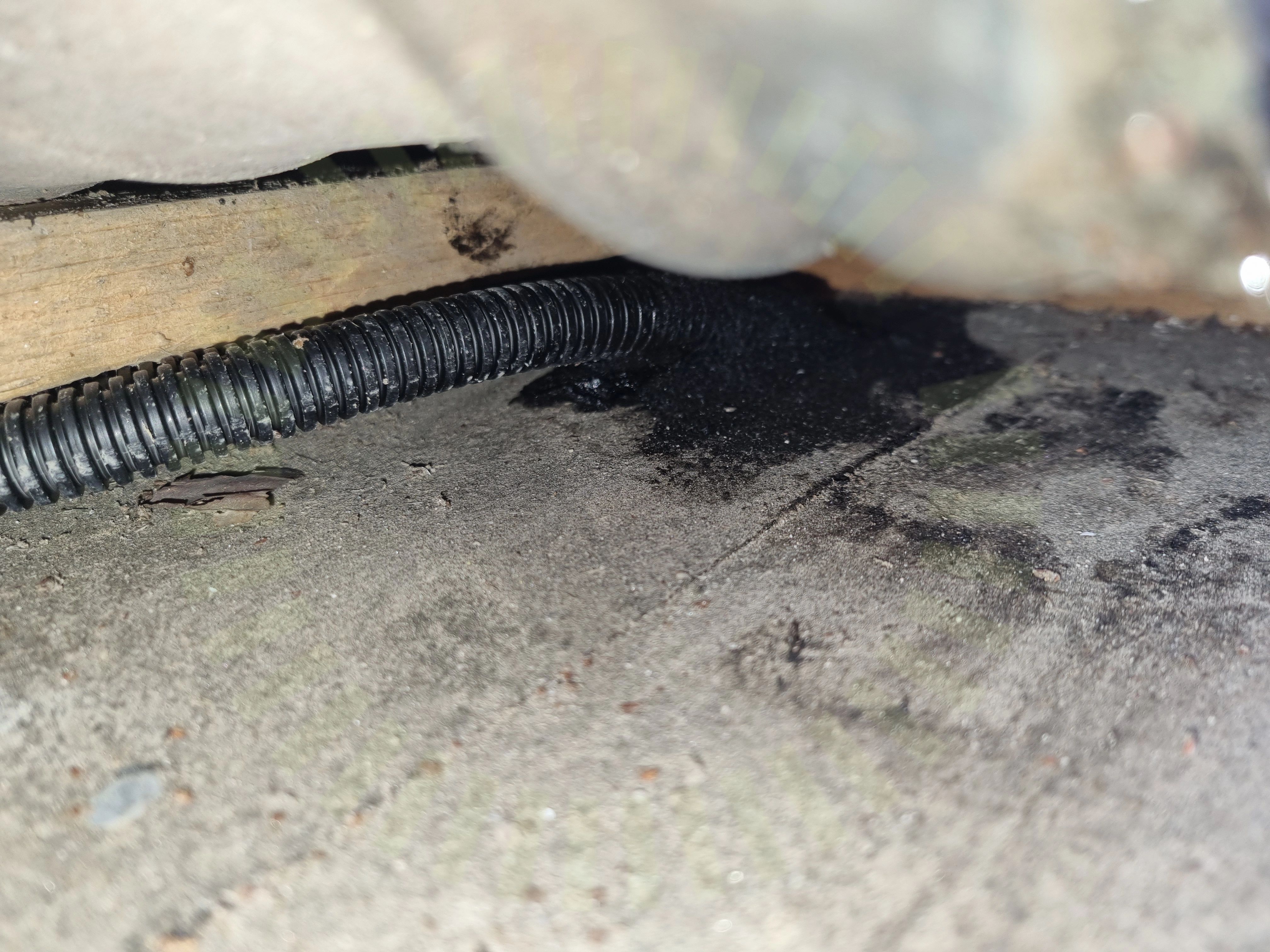

Takgenomföring

6.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Takkrokarnas CC

6.3 Takkrokarnas CC

Inte godkänd

Lasberäkning saknas, uppmätt mått 900cc

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/22
