Besiktningsrapport

9.9

Installation av

Sesol

Datum

21 augusti 2024

Ort

Oxie, Skåne län

Panelkablagets böjradie

Panelramar separerade

Takgenomföring

Takpannor

96% godkända

4% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Läktfästen

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Installerad av Sesol som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (16)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Läktfästen (52)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

1/4

1.1 Skador

Inte godkänd

Efter ställning har både hängränna och trä vid takfot skadats. Trät har försökts lagas med fog. Färgen på fogen matchar inte färgen på trät och syns väldigt tydligt.

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

15/15

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

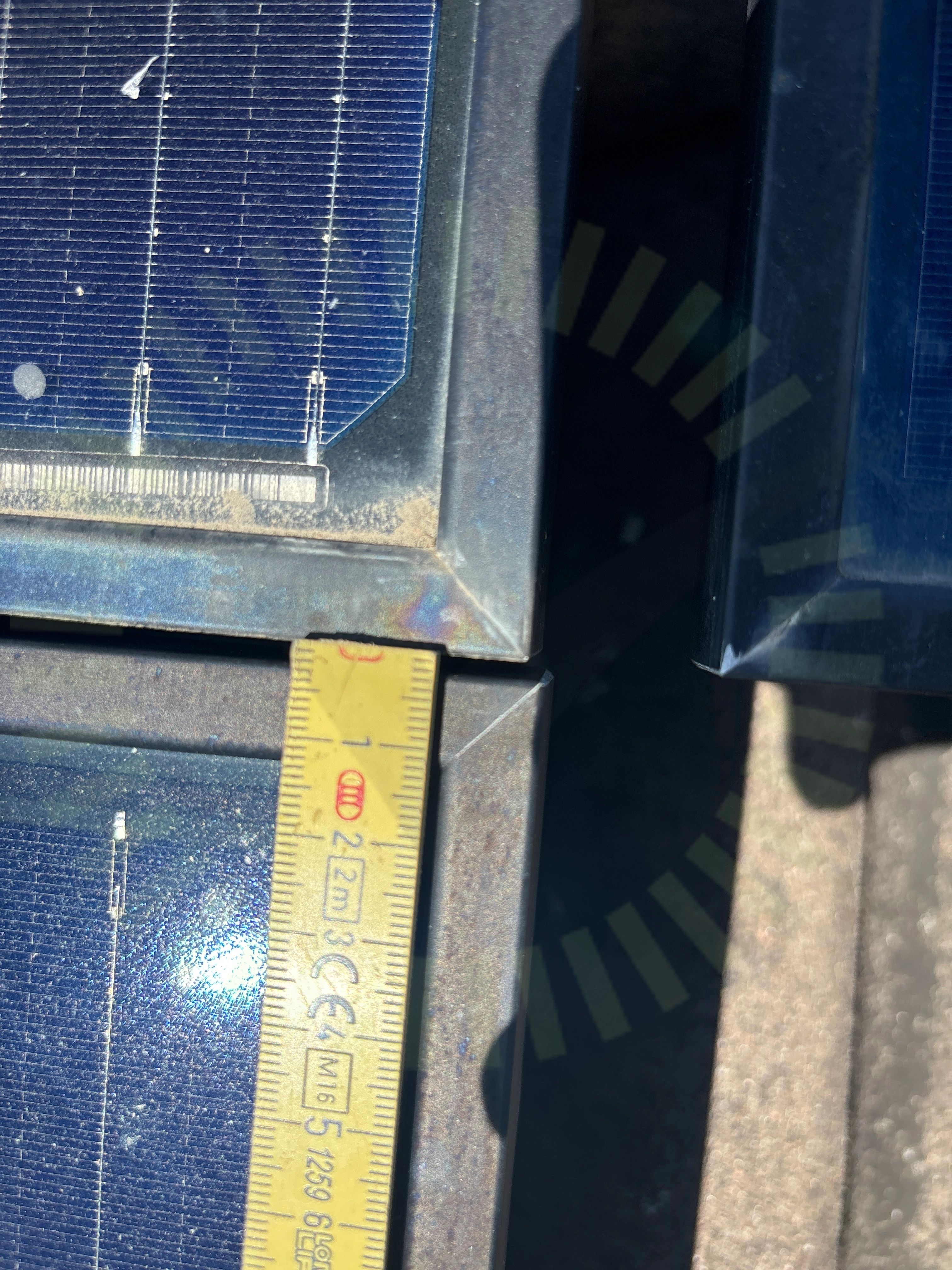

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

12/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kopplingslåda böjradie

Skador på panel

Skuggning

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakter

Kontaktdon

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

2/46

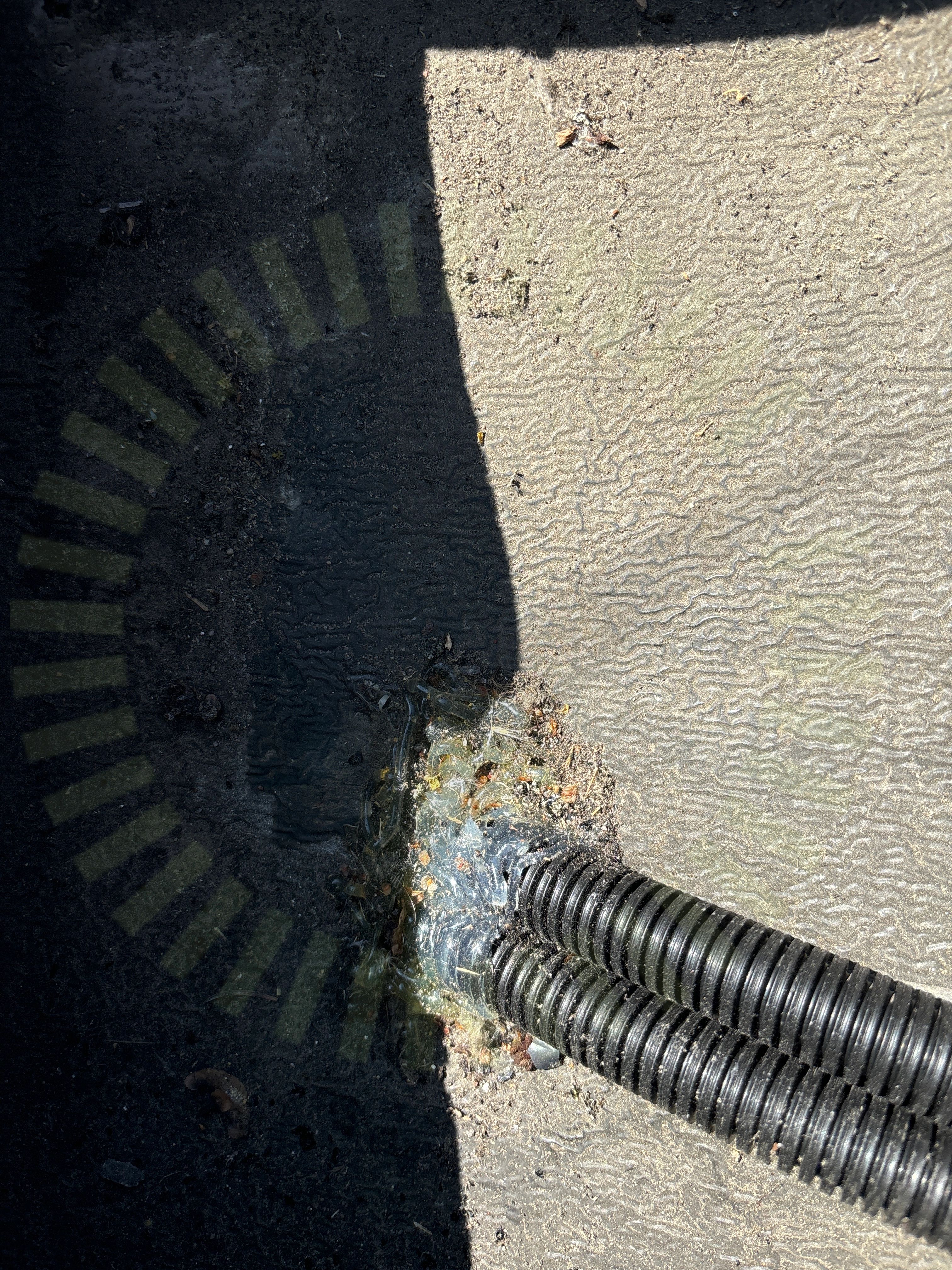

4.1 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

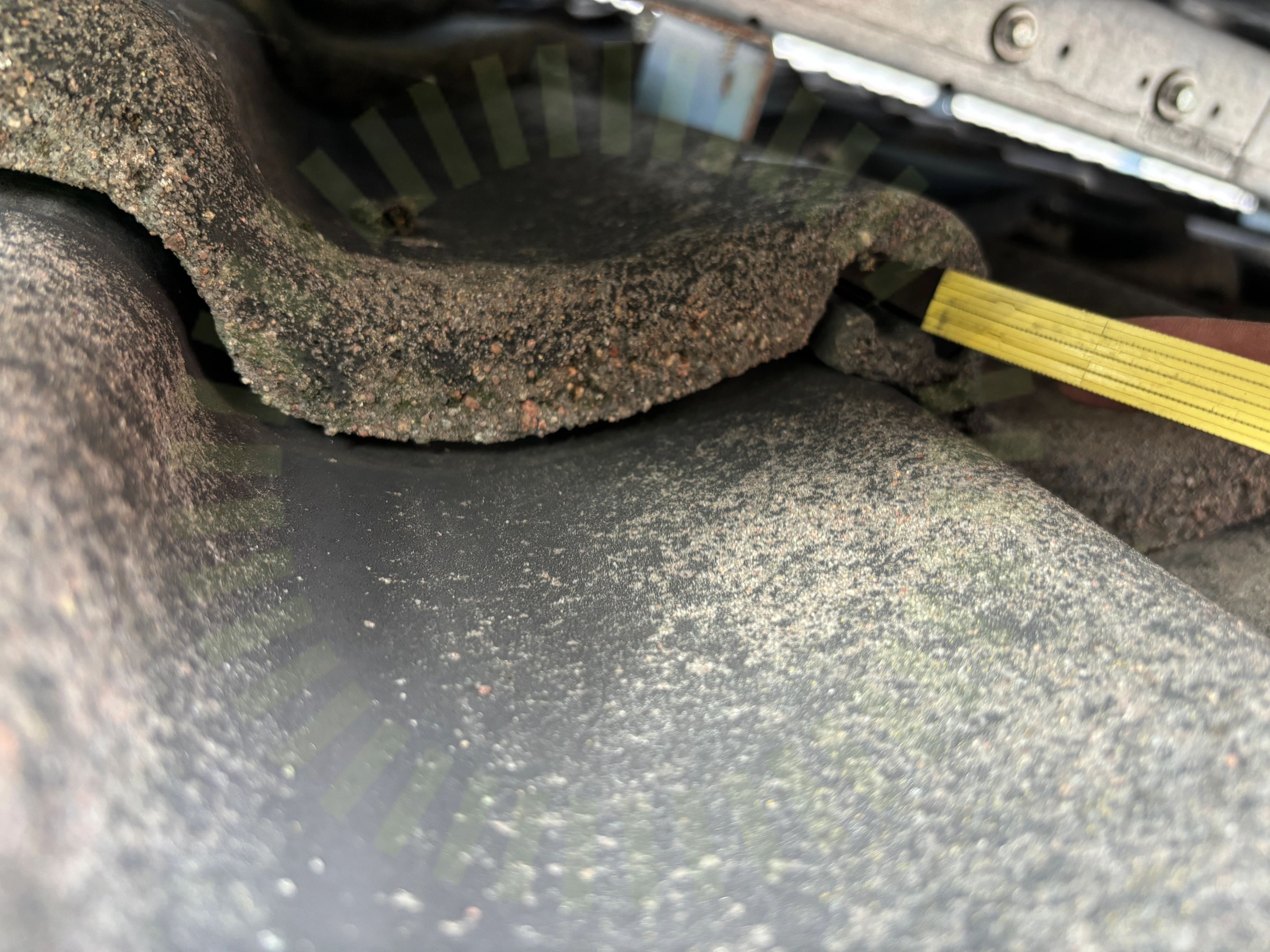

4.2 Takpannor

Inte godkänd

Takpannor glipar mer än 1 cm.

Godkända kontrollpunkter

42/46

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Läktinfästning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

2/46

Potentialutjämningsledare

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
