Besiktningsrapport

9.3

Installation genom

Takkraft

Datum

18 februari 2026

Ort

Åkersberga, Stockholms län

Snö- och Vindlastberäkning

Jordning av chassi

Skydd mot beröring

+ 2

95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

OptimerareTigo TS4-A-O

MontagesystemMAFI: Roof Tile Heavy - Råspontsinfästning

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

2/44

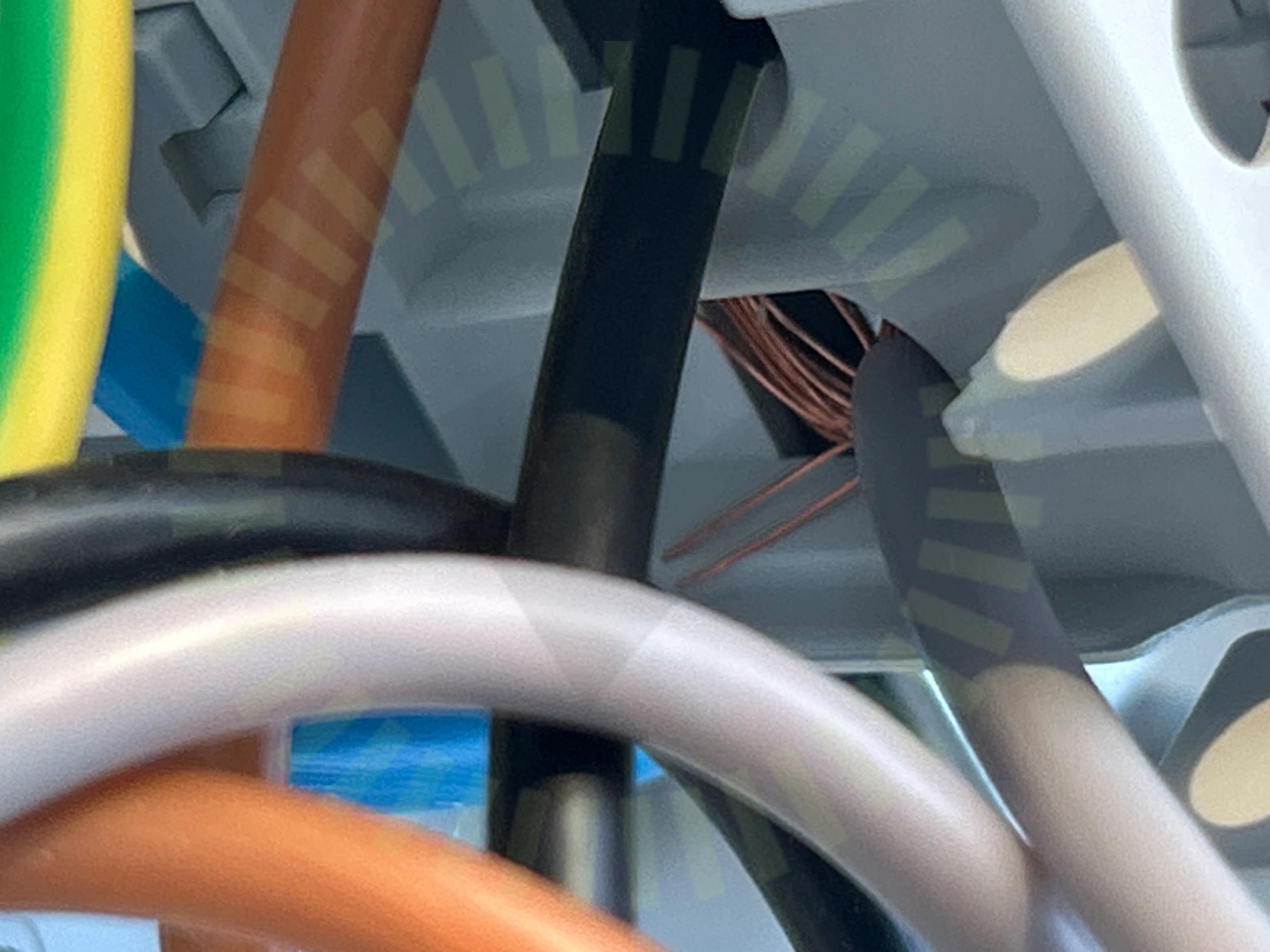

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint. Förekommer både i kaspling på fasad och i kapsling i garage.

SS 436 40 00 (134.1.4)

2.2 Jordning av chassi

Inte godkänd

Ledare sitter löst i kabelsko.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 4

Godkända kontrollpunkter

42/44

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterKontaktdon

Tak 1: MAFI: Roof Tile Heavy - Råspontsinfästning

Anmärkningar

1/22

5.1 Snö- och Vindlastberäkning

Inte godkänd

Infästningsplan i lastberäkningen saknas för takkupan.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorNärliggande takpannaRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Potentialutjämningsledare

Tak 1: Tigo TS4-A-O

Anmärkningar

1/5

6.1 Kabeluppfästning

Inte godkänd

Kablage går längre sträcka utan uppfästning.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

Godkända kontrollpunkter

4/5

DC KontakterFastsäkring av produktInfästningSkada

Undercentral

Anmärkningar

1/1

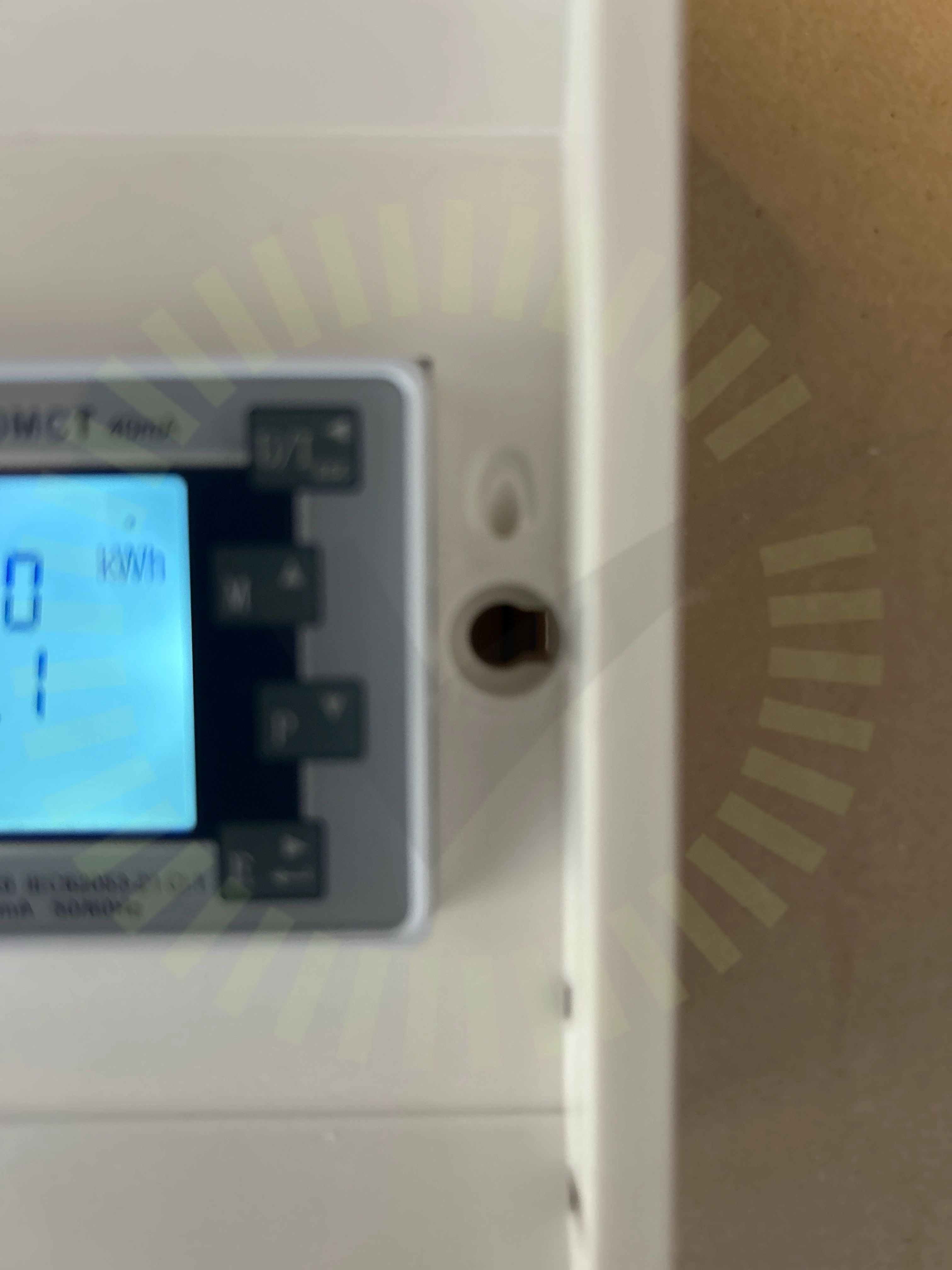

7.1 Hölje

Inte godkänd

Kapsling ej korrekt förseglad. Skruv saknas.

Undercentral

Anmärkningar

1/6

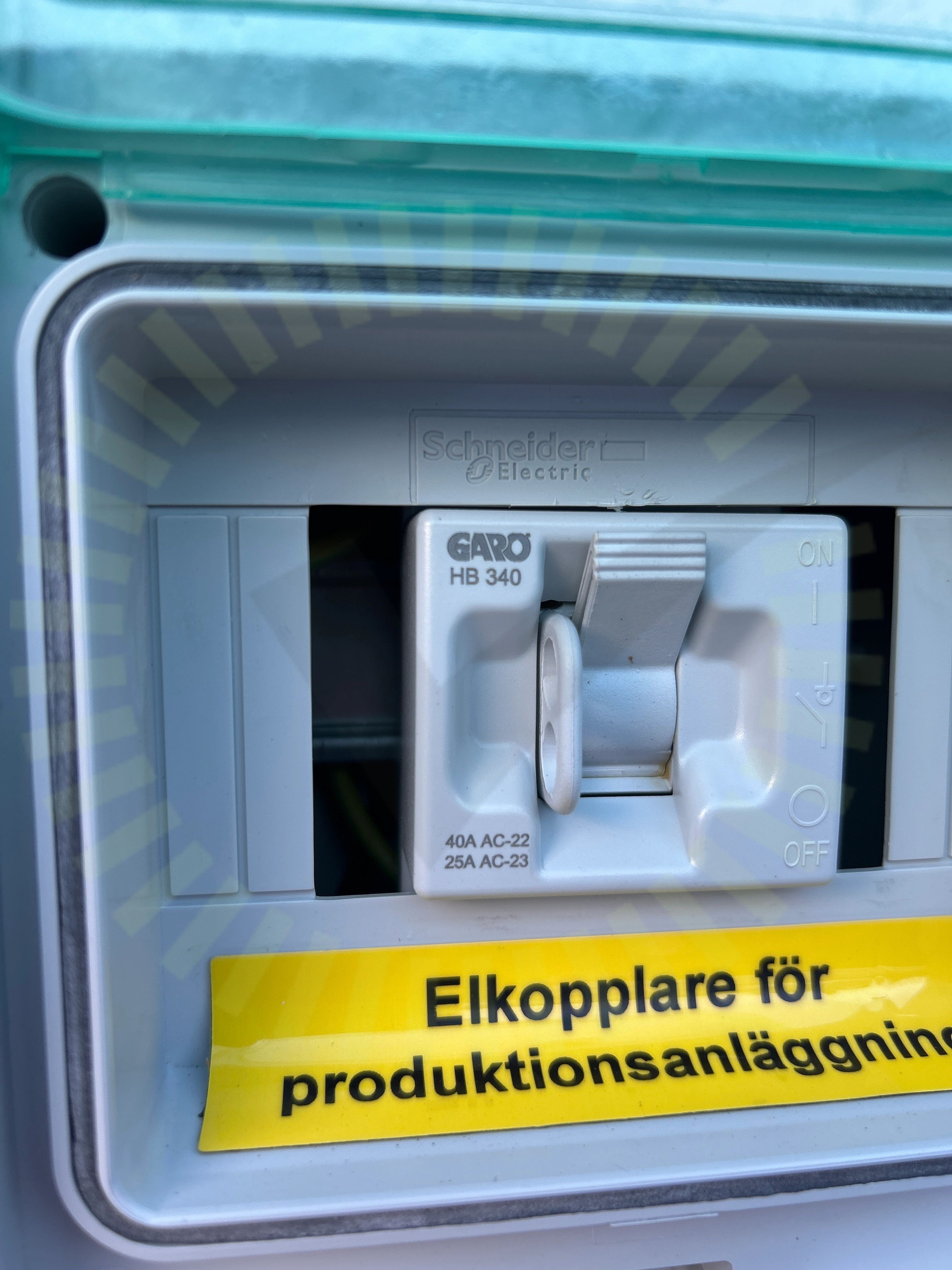

8.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
