Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Vattenfall

Datum

16 april 2023

Ort

Trelleborg, Skåne län
Skenornas infästning
Jordning av chassi
Skenans utstick för klämma
89% godkända11% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSmartmätare: CHINT DTSU666
Vattenfall

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Drift och skötsel

Kundkommentar

Kund saknar drift och skötselanvisningar

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll uppfyller inte kraven

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema stämmer ej överens med panellayouten i verkligheten

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/4
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/28
Dräneringshål pekar neråt

2.1 Dräneringshål pekar neråt

Inte godkänd

Fäste är monterat så dränering pekar uppåt

Tillverkarens anvisningar
Skador

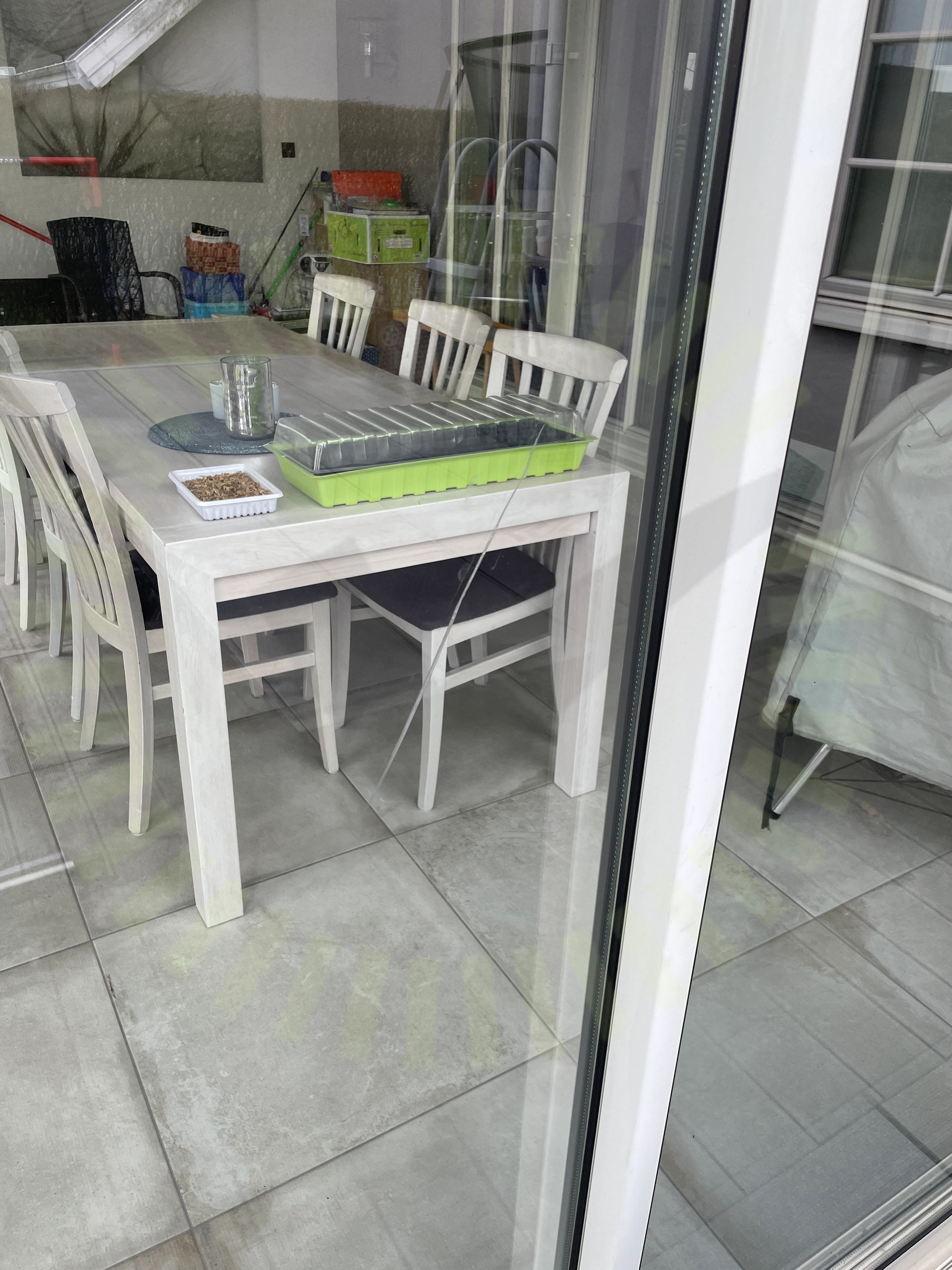

2.2 Skador

Kundkommentar

Skada hittad på glasdörr altan efter installation.

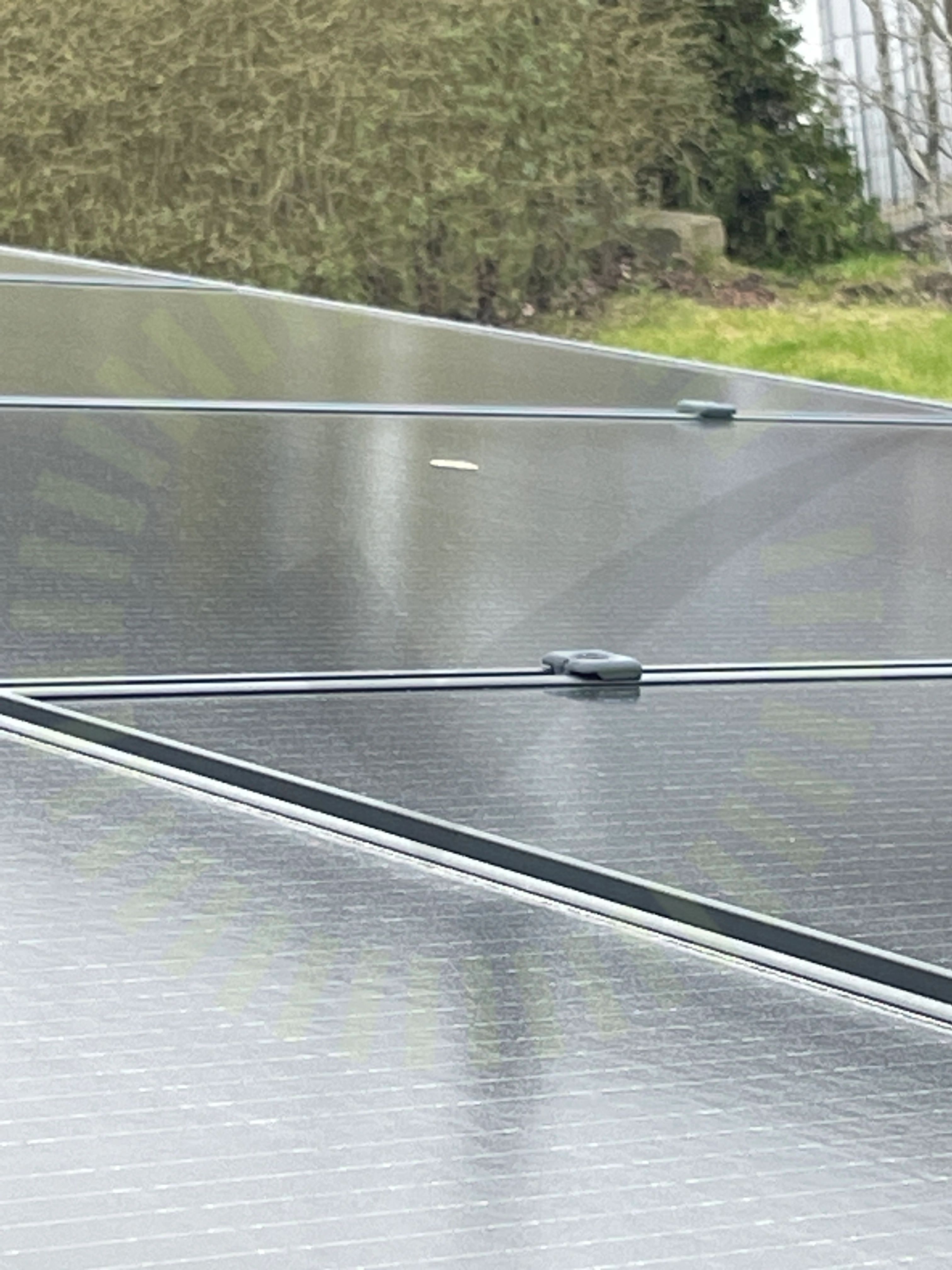

Skenans utstick för klämma

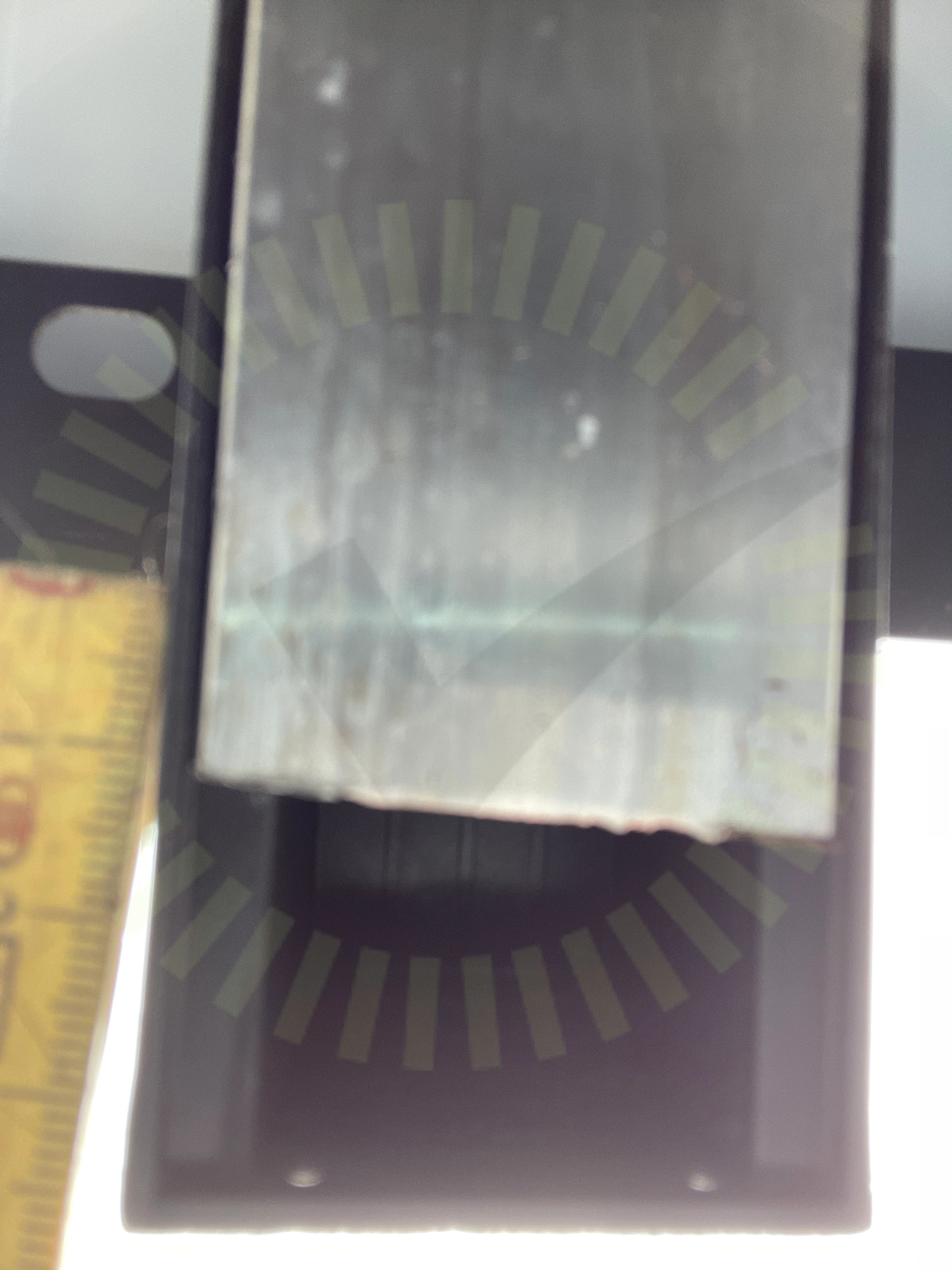

2.3 Skenans utstick för klämma

Inte godkänd

Skena sticker ut för kort ut från panel

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23
Skenornas infästning

2.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga i skenan även när den är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

24/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFörstärkningsskruvKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/15
Föremål mot bakstycke

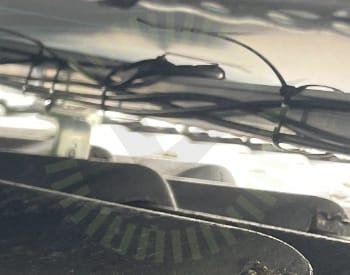

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/32

5.1 DC Kontakter

Inte godkänd

Kablage drar i DC kontakter på växelriktaren.

5.2 Smartmätare

Kundkommentar

Värden verkar korrekta när man kollar det fysiskt men kan ej se smartmätarens värden via sin app

Jordning av chassi

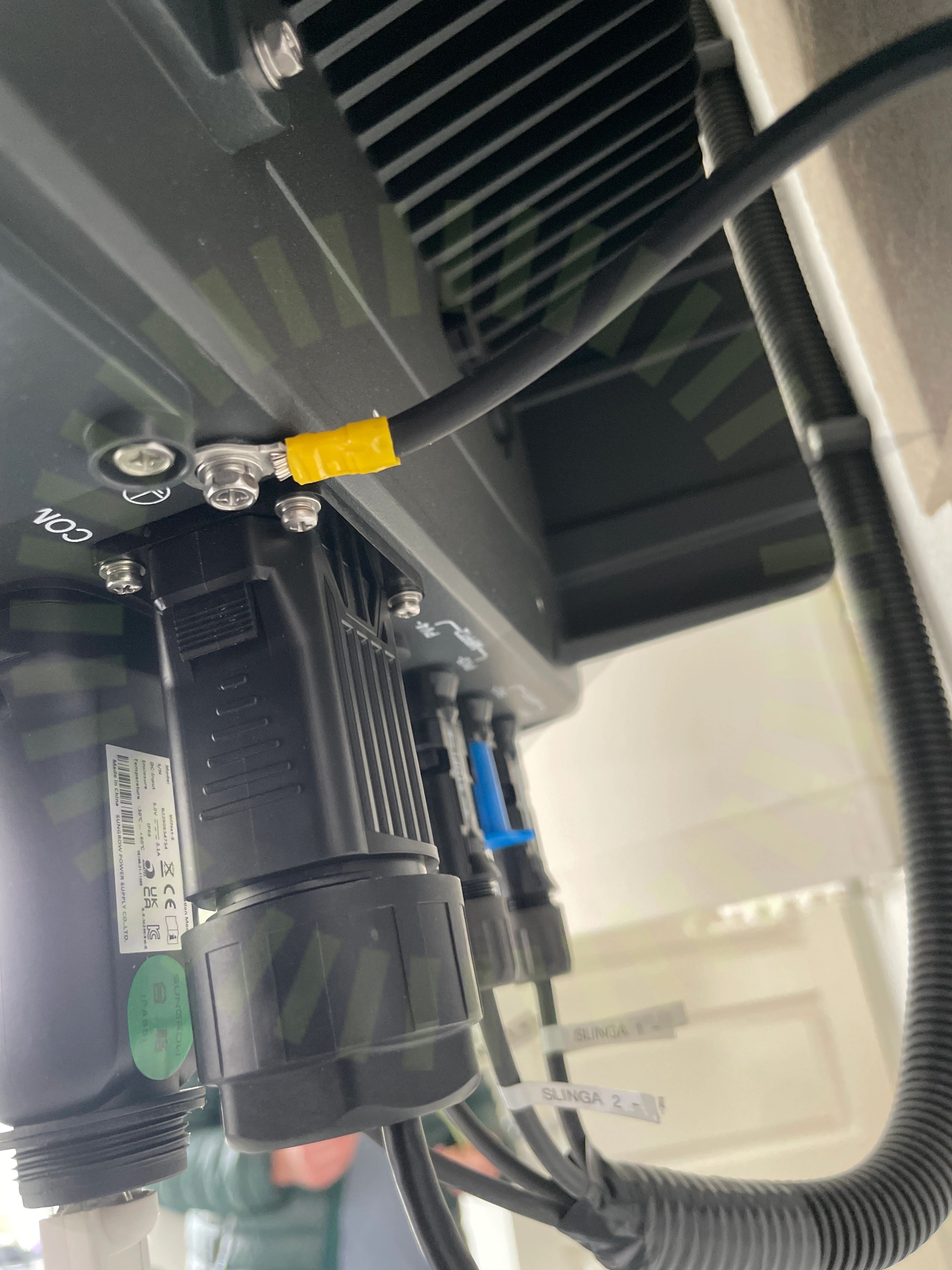

5.3 Jordning av chassi

Inte godkänd

Pe kabel är inte grön/gul

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

5.4 Wi-Fi anslutning

Inte godkänd

Kund kan påvisa att där är full täckning på Wi-Fi, men leverantören har ej löst Wi-Fi till växelriktare

Godkända kontrollpunkter

28/32
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningPlaceringSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
