2.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas.
Tillverkarens montageanvisningar
Besiktningsrapport
8.7
Installation genom
Svea Solar
Datum
15 maj 2023
Ort
Osby, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE3K-10K
TillbehörElmaterial: Kapsling
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
ESDEC Lutande Panntak
Anmärkningar
3/26

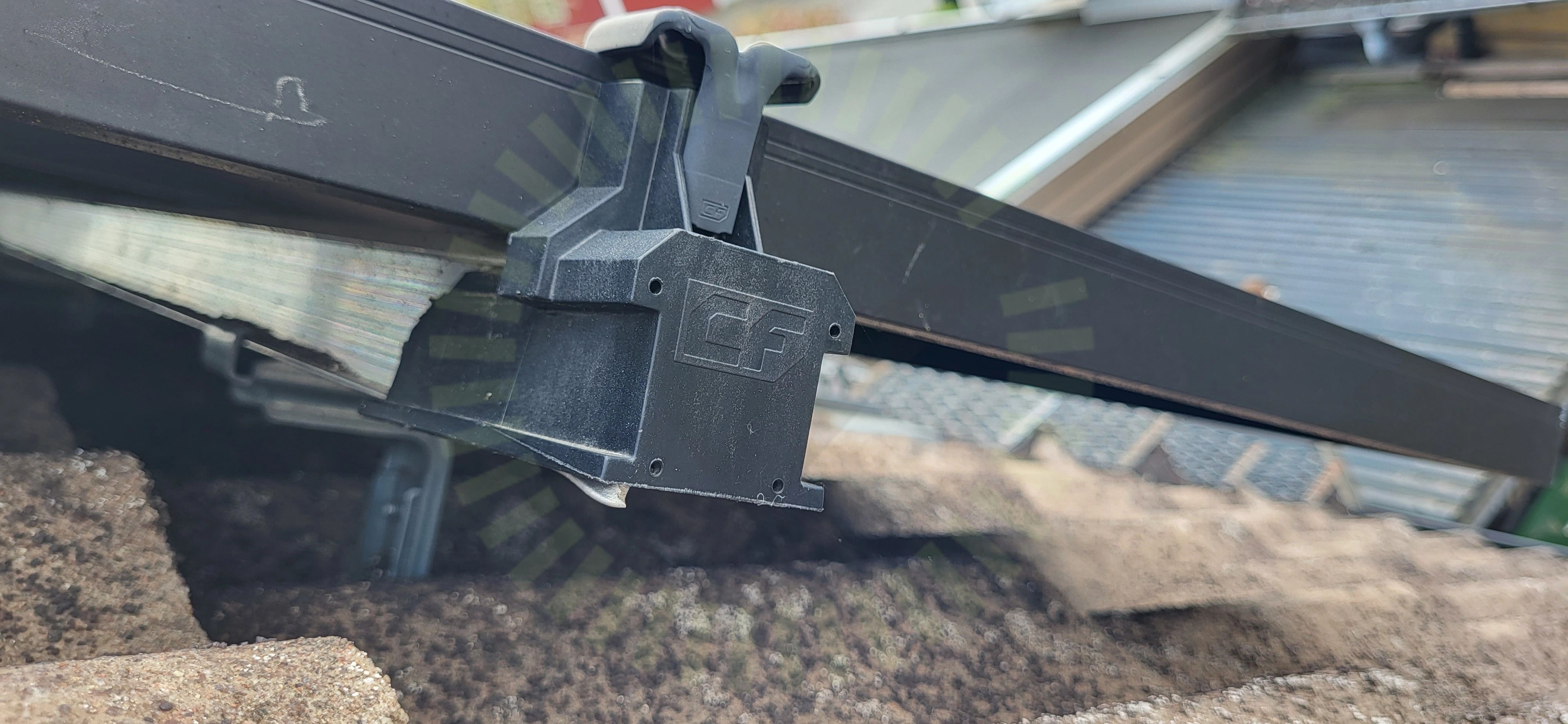

2.2 Ändklämmor
Inte godkändÄndklämma sitter ej på plats ordentligt pga att skenan är för lång.
2.3 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt 800 mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
23/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Longi: LR5-54HPB 390-410M
Anmärkningar
1/15

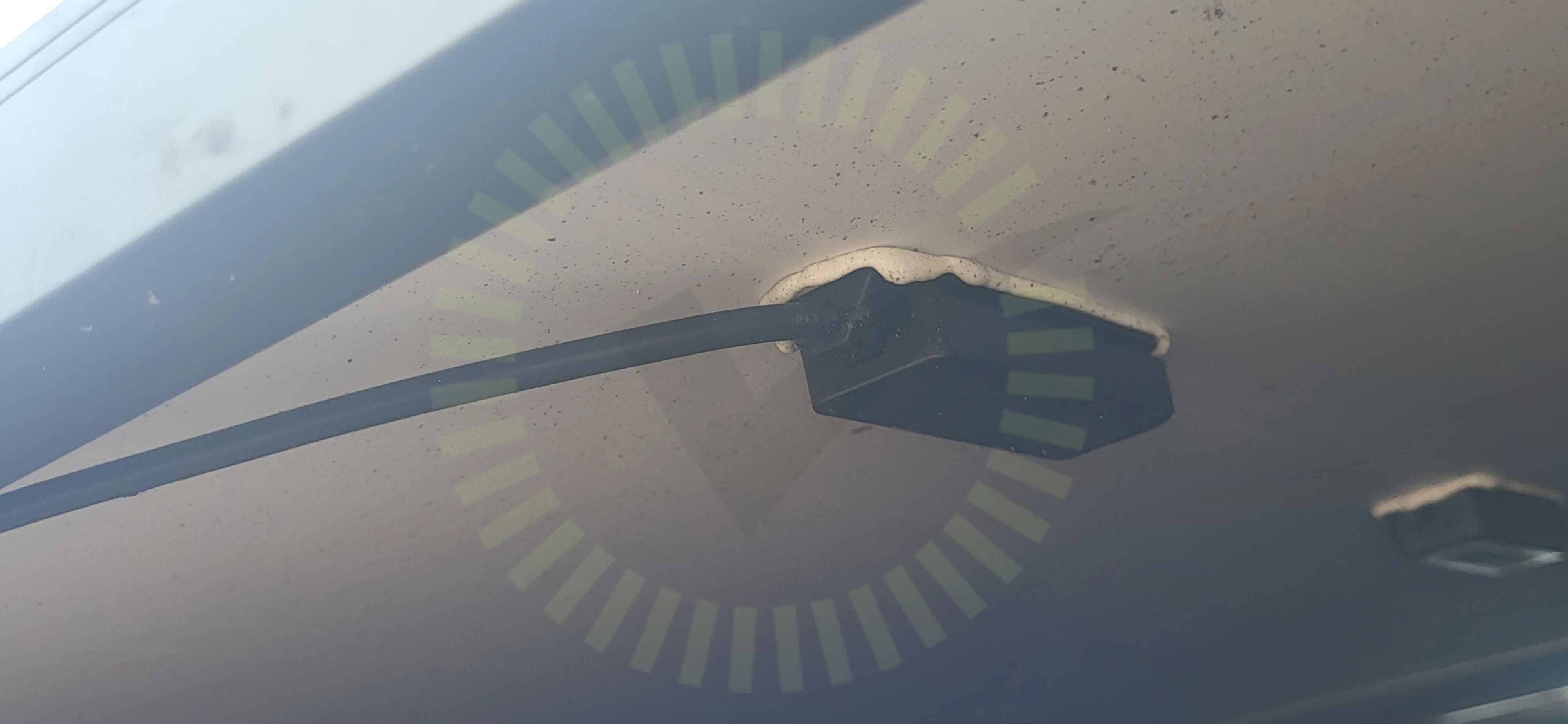

3.1 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
14/15Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
SolarEdge: S-Serie
Anmärkningar
1/5

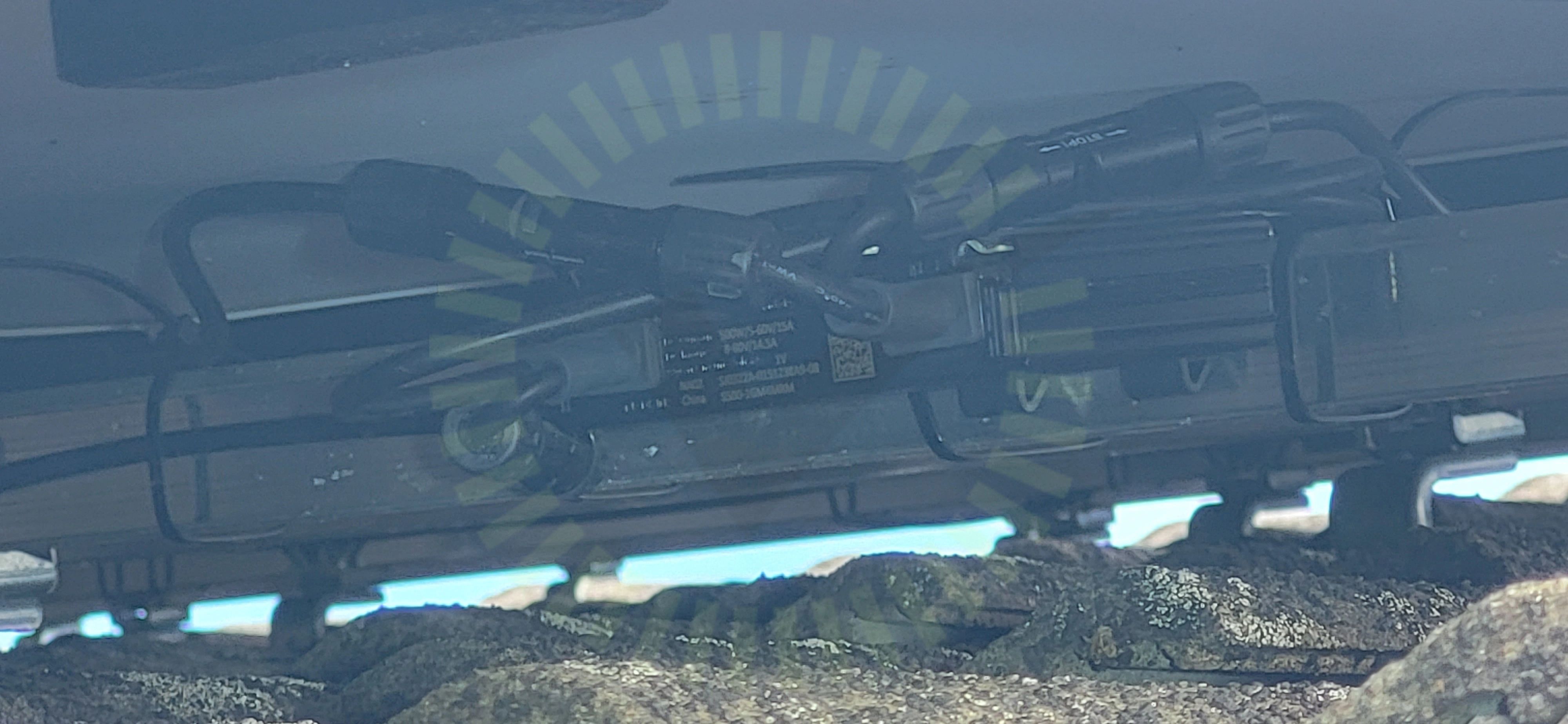

4.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från kontakter och optimerare.
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE3K-10K
Anmärkningar
5/37

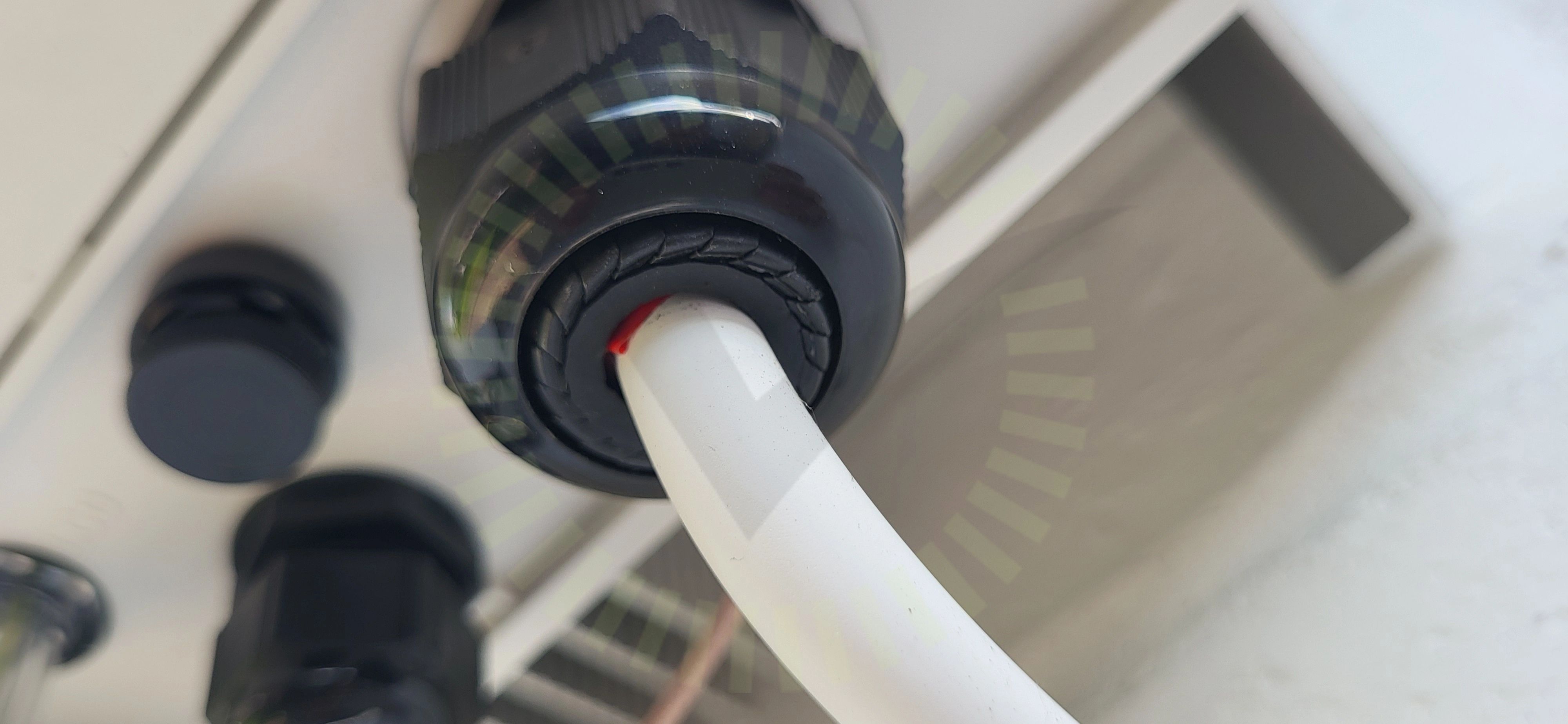

5.1 Förskruvning
Inte godkändFörskruvningen sluter ej tätt mot kabel.

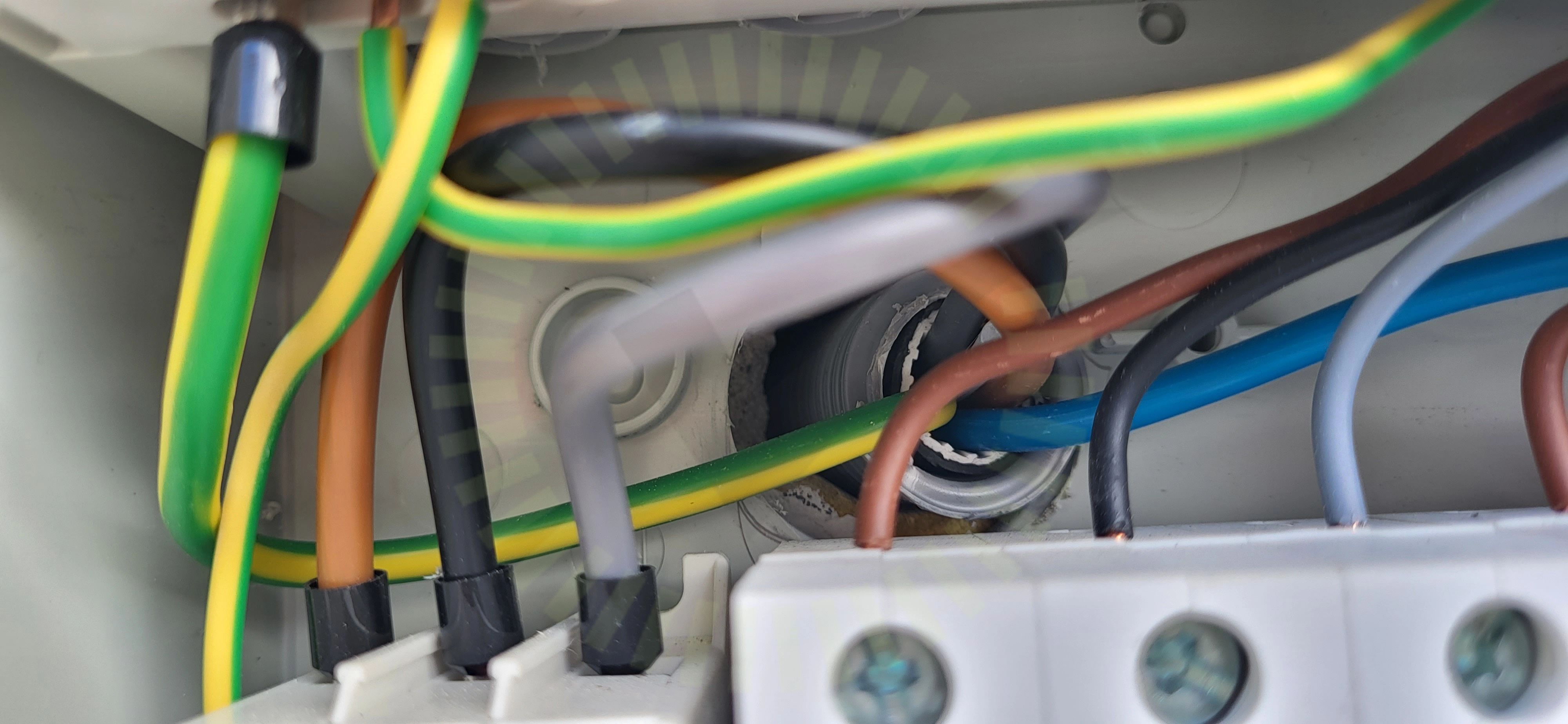

5.2 Genomföringar
Inte godkändAC matning är ej tätad i vägg bakom kapsling.
5.3 Mätprotokoll DC
Inte godkändMätprotokoll över DC-strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)

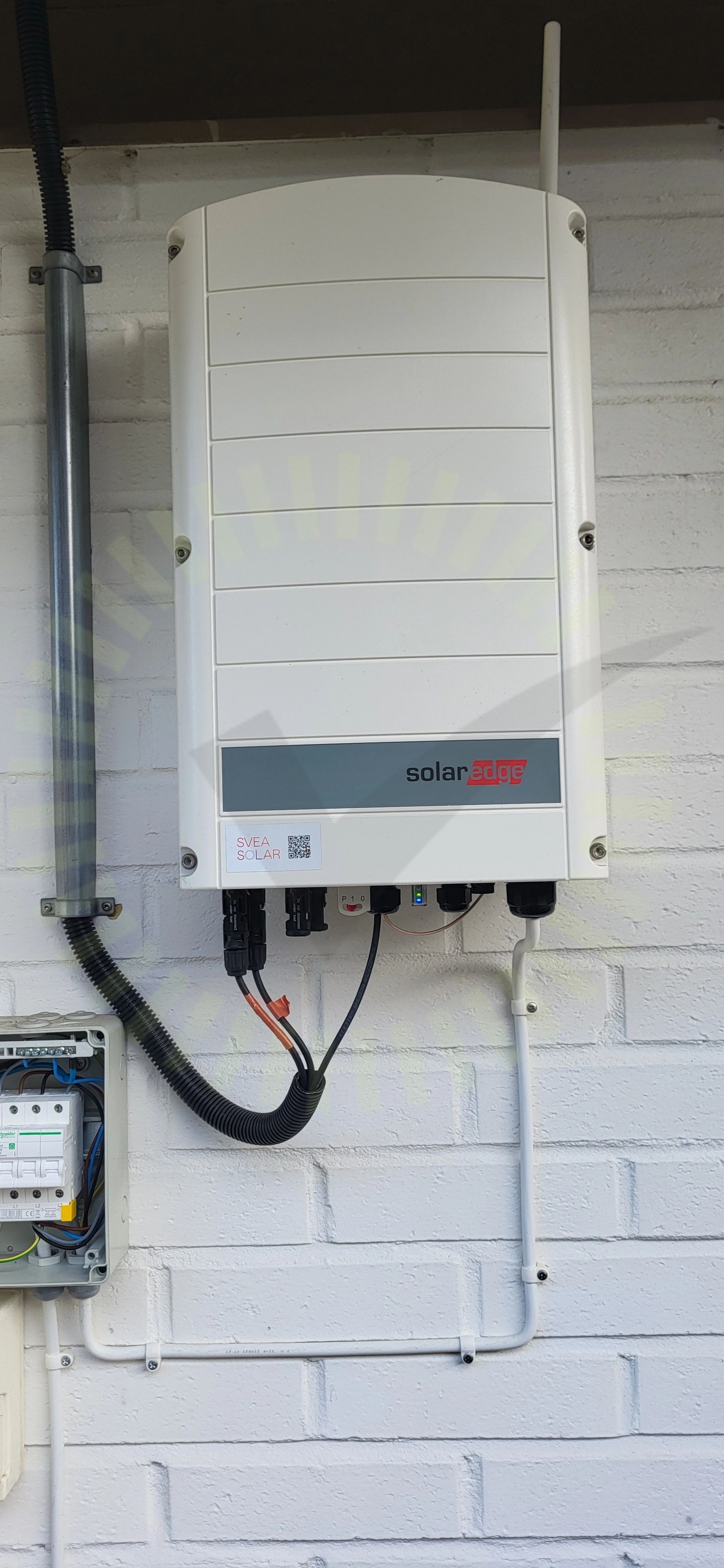

5.4 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
5.5 Växelriktarens kontakter
Inte godkändKontakter anslutna till växelriktaren är inte samma som de förmonterade.
MA231 Assembly Instructions, Sida 2
Godkända kontrollpunkter
32/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt material
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/1

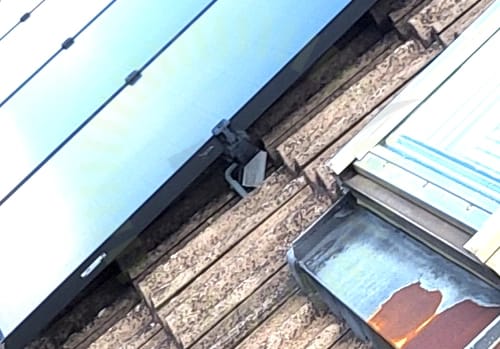

6.1 Skräp
Inte godkändAvsågad bit skena ligger kvar på taket.
