Besiktningsrapport

9.8

Installation genom

Hammarö Solenergi

Datum

24 april 2026

Ort

Kil, Värmlands län

Identifiering

Funktionsjord

96% godkända4% ej godkända

Om installationen

VäxelriktareSolinteg: MHT-(4-12)K-25

BatteriEnerShare: Core

Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

16/16

Antal modulerAvstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Godkända kontrollpunkter

3/3

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Varselmärkning

Anmärkningar

2/36

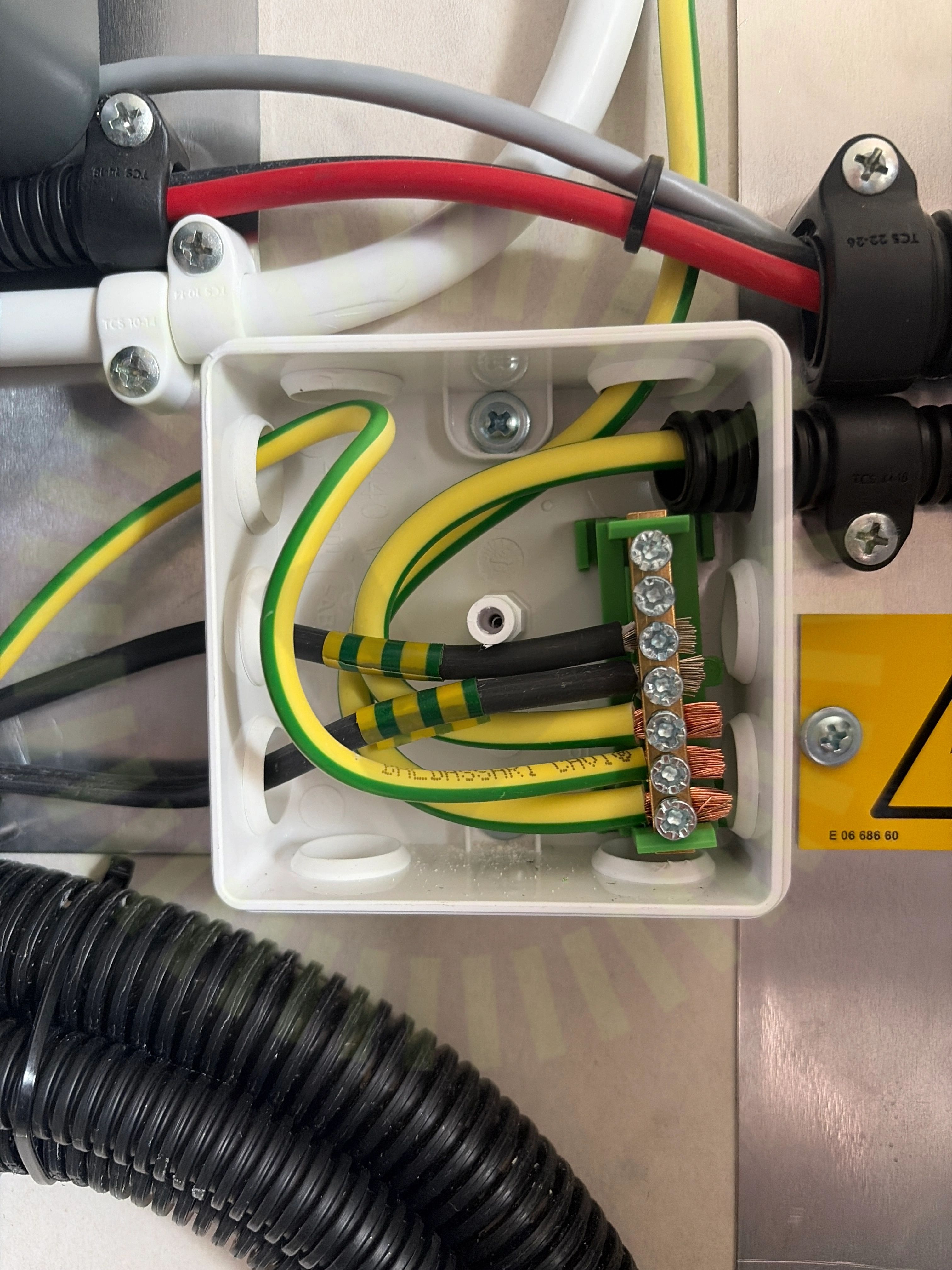

3.1 Funktionsjord

Inte godkänd

Funktionsjord är markerad som skyddsjord med gröngul tejp.

SS 436 40 00, 712.542.103

3.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

31/36

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max SpänningDC Min SpänningSträngdesign
