Besiktningsrapport

9.0

Installation genom

Hammarö Solenergi

Datum

24 april 2026

Ort

Kil, Värmlands län

Bärläktens dimension

Kabeluppfästning

Identifiering

+ 4

89% godkända

11% ej godkända

Om installationen

Paneler

AIKO: MAH60Db

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Solinteg: MHT-(4-12)K-25

Batteri

EnerShare: Core

Tillbehör

Smartmätare: RMK (Solinteg)

Tillbehör

Undercentral

Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (7)Tak 1: AIKO: MAH60Db (16)Tak 1: Nordmount Panntak: Bärläkt (23)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Godkända kontrollpunkter

16/16

Antal moduler

Avstånd närliggande objekt

Avstånd till växelriktare

Batteri PE

DC anslutning

Fastsäkring av produkt

Lutning

Signalkabel batteri

Skador

Smartmätare

Styrmodul fastskruvad

Tillgång till batteriet

Underliggande material

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

7/7

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Placering av smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Tak 1: AIKO: MAH60Db

Anmärkningar

3/16

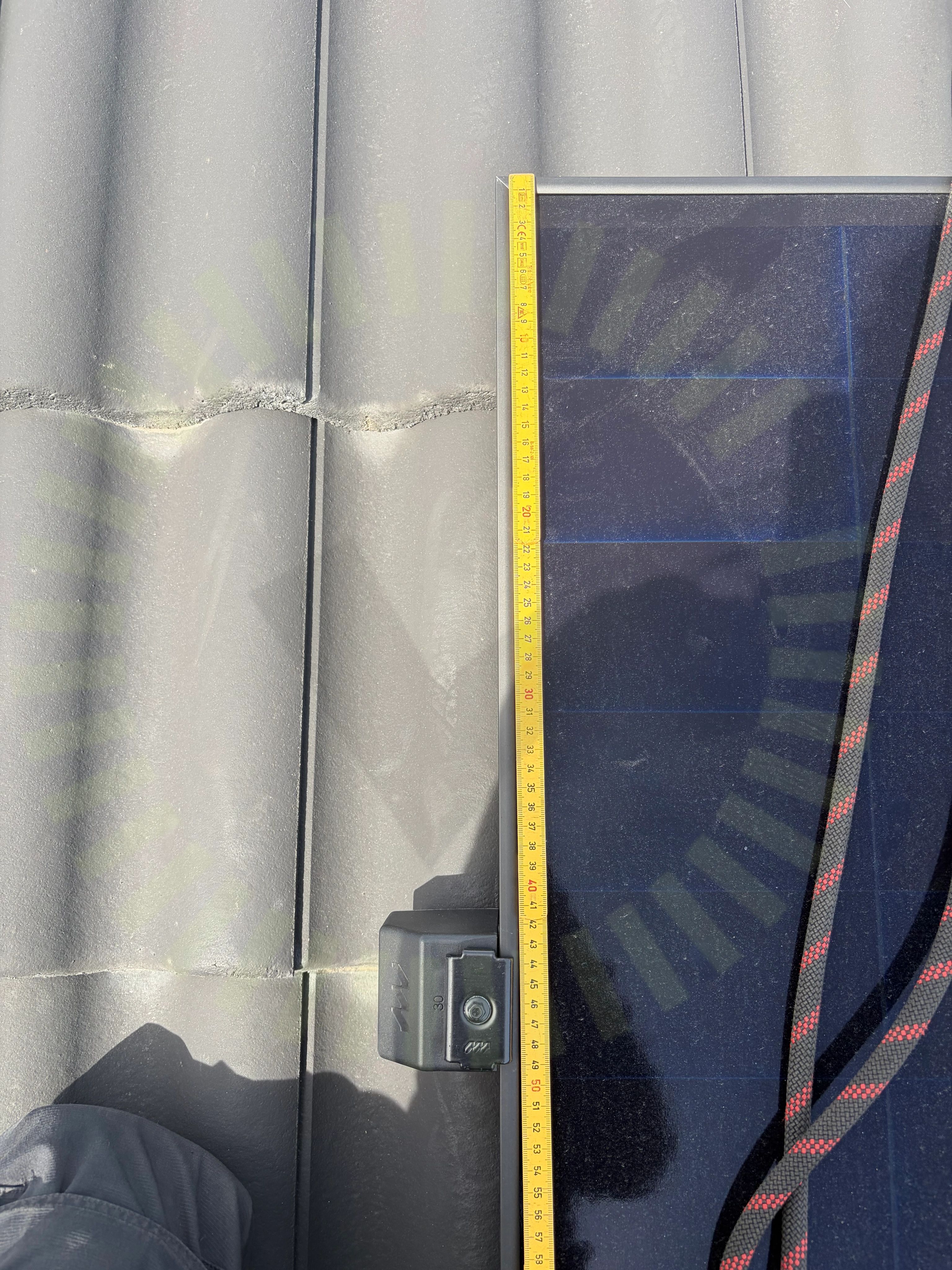

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18.

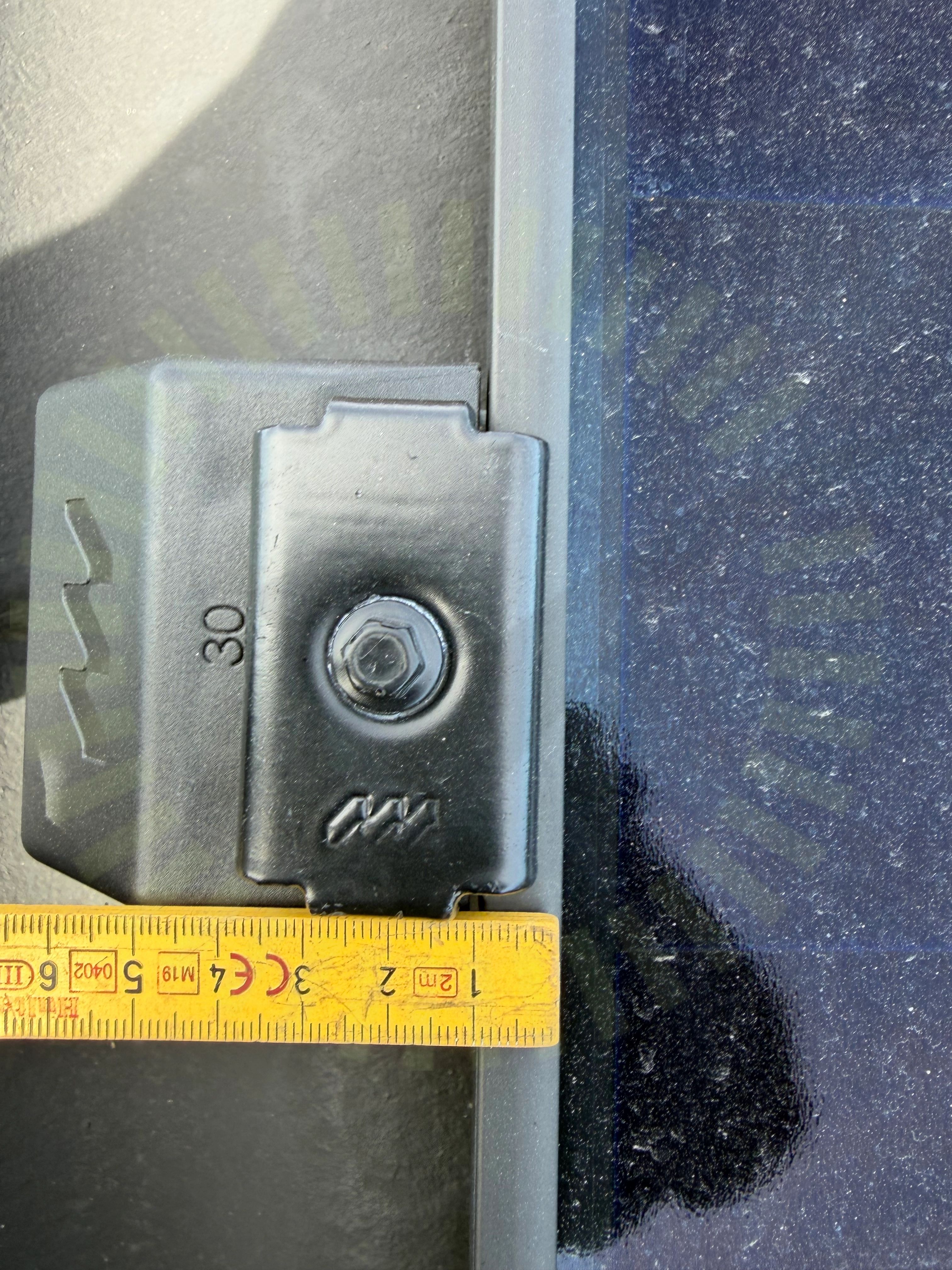

4.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.

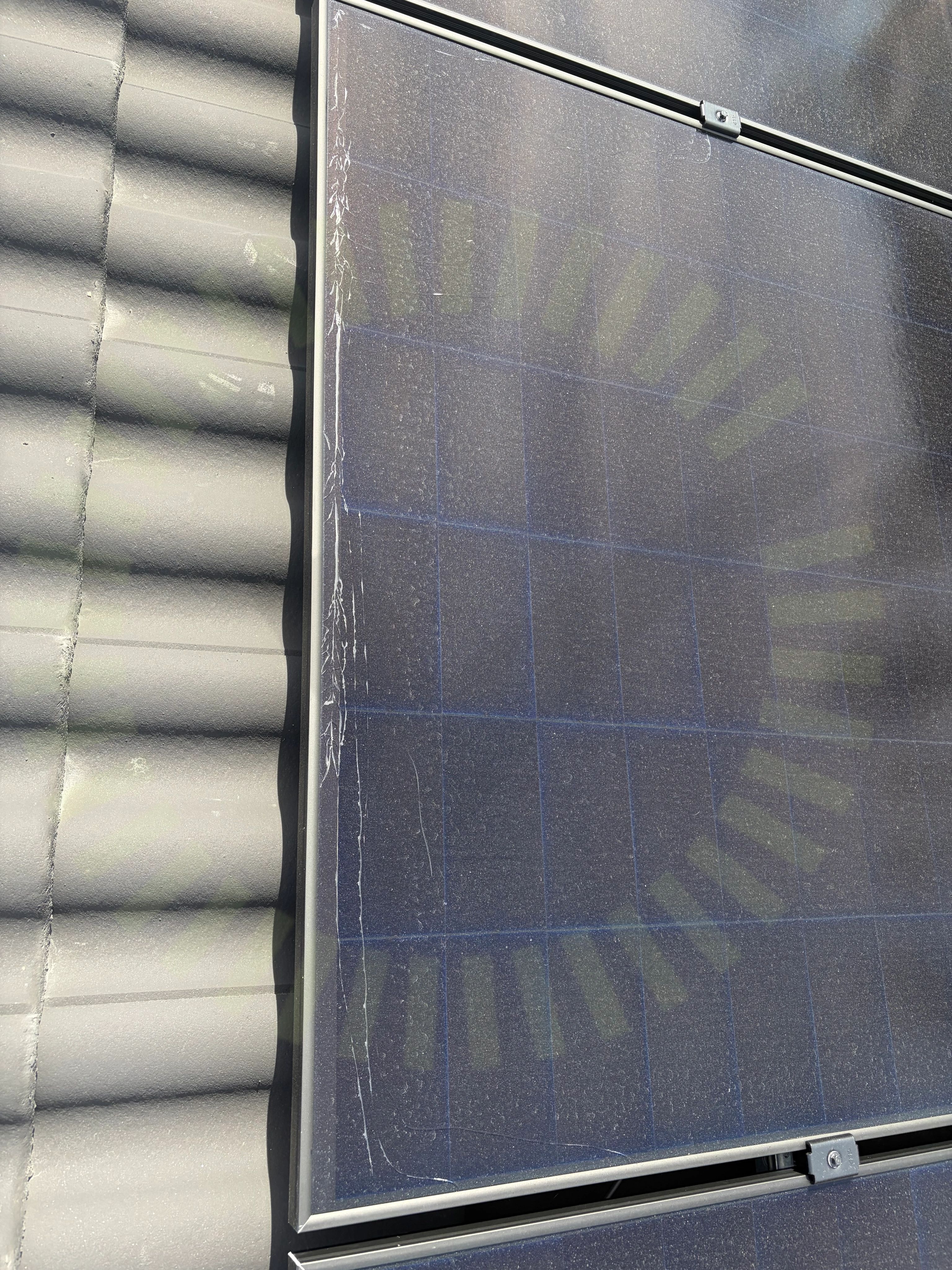

4.3 Skador på panel

Inte godkänd

Glaset för panelen har spruckit.

Godkända kontrollpunkter

13/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

5/23

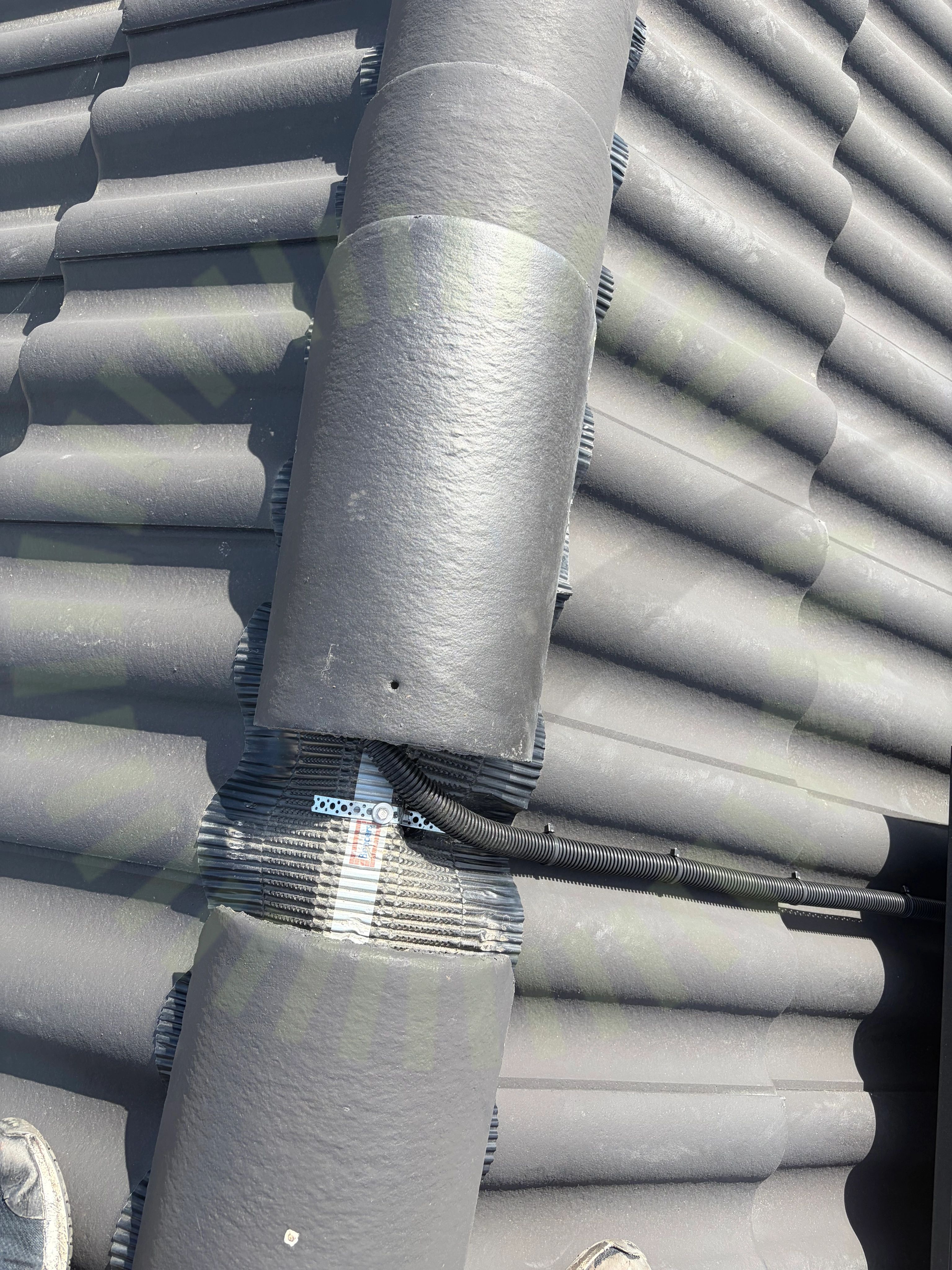

5.1 Kabeldragning mellan takytor

Inte godkänd

Nockpannan har inte återställts efter kabeldragning, är ej skruvad/spikad.

SS 436 40 00 (712.522.101)

5.2 Kabeluppfästning

Inte godkänd

Kablage är förlagt i panelramen utan ytterligare uppfästning och riskerar att med tiden ligga på takytan.

SS 436 40 00 (712.522.101)

5.3 Bärläktens dimension

Inte godkänd

Bärläkten har inte rätt dimensioner för valt montagesystem.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 2.0, Sida 2

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/23

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Shims

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/35

7.1 Funktionsjord

Inte godkänd

Funktionsjord är markerad som skyddsjord med gröngul tejp.

SS 436 40 00, 712.542.103

7.2 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

30/35

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max Spänning

DC Min Spänning

Strängdesign
