Besiktningsrapport
8.6
Installation genom
Svea Solar
Datum
15 oktober 2025
Ort
Solna, Stockholms län
AC anslutning växelriktare
Stress på kontakter
Klämmornas överlappning

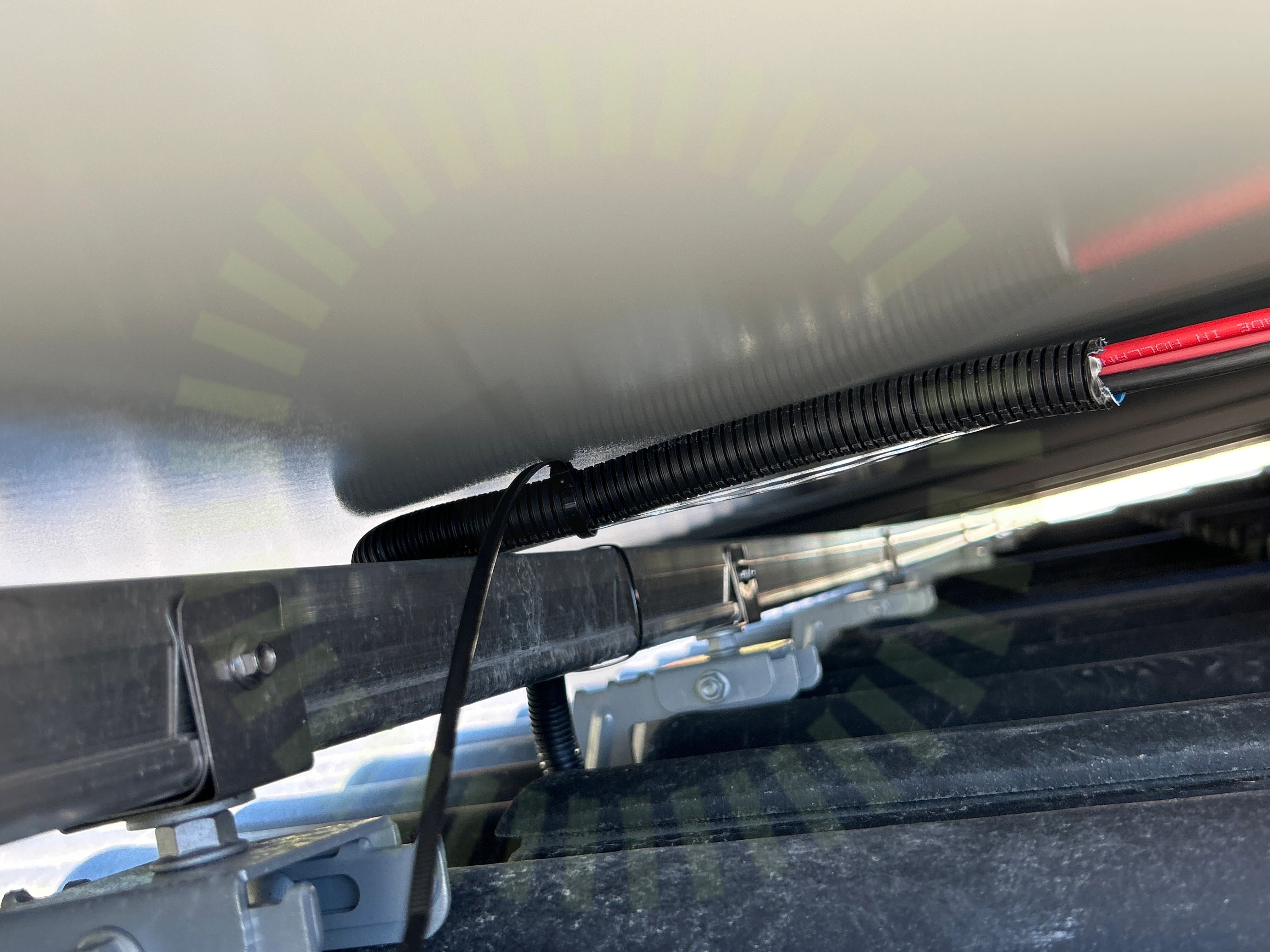

+ 3
90% godkända
10% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9R.25
Montagesystem
TJB: Solentra Powerhook för bärläkt
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-7/14/21-S1
Tillbehör
CHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Godkända kontrollpunkter
15/15
Smartmätare
Godkända kontrollpunkter
5/6
Ej tillgängligt vid besiktning
1/6
Tak 1: TJB: Solentra Powerhook för bärläkt
Anmärkningar
2/24
4.1 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.2 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Godkända kontrollpunkter
20/24
Ej tillgängligt vid besiktning
2/24
Tak 1: Trina: TSM-NEG9R.25
Anmärkningar
4/14
5.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

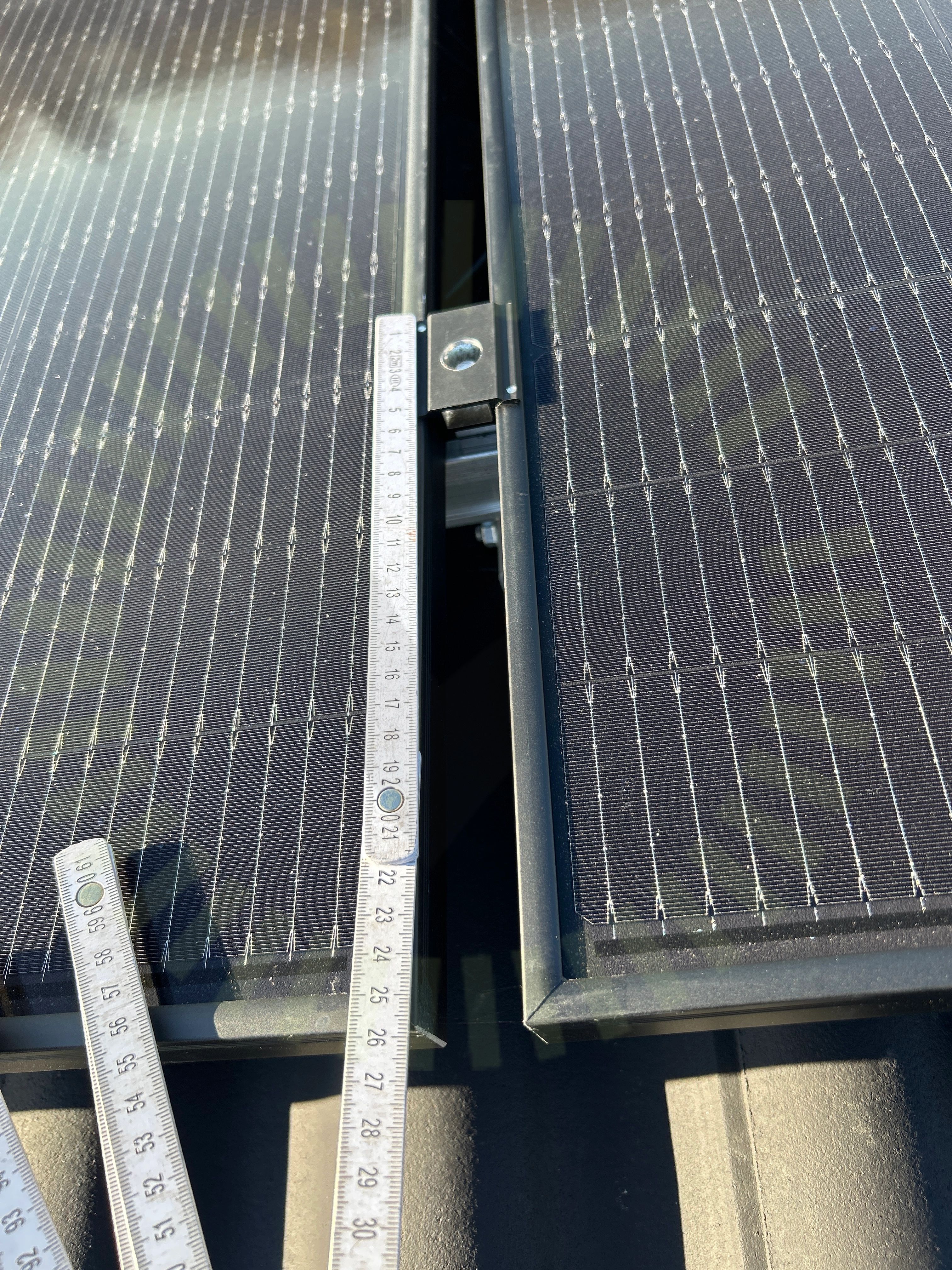

5.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

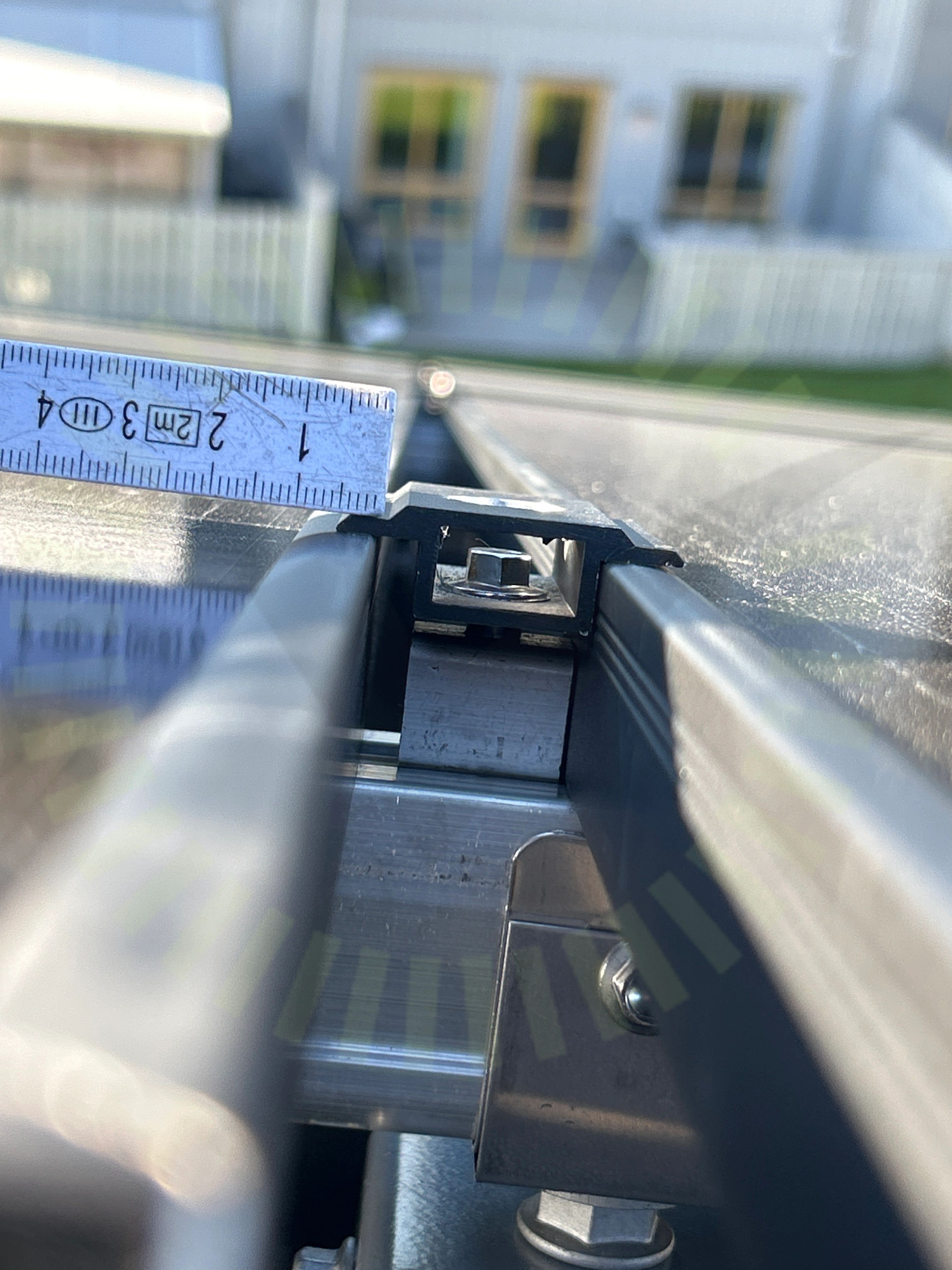

5.3 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

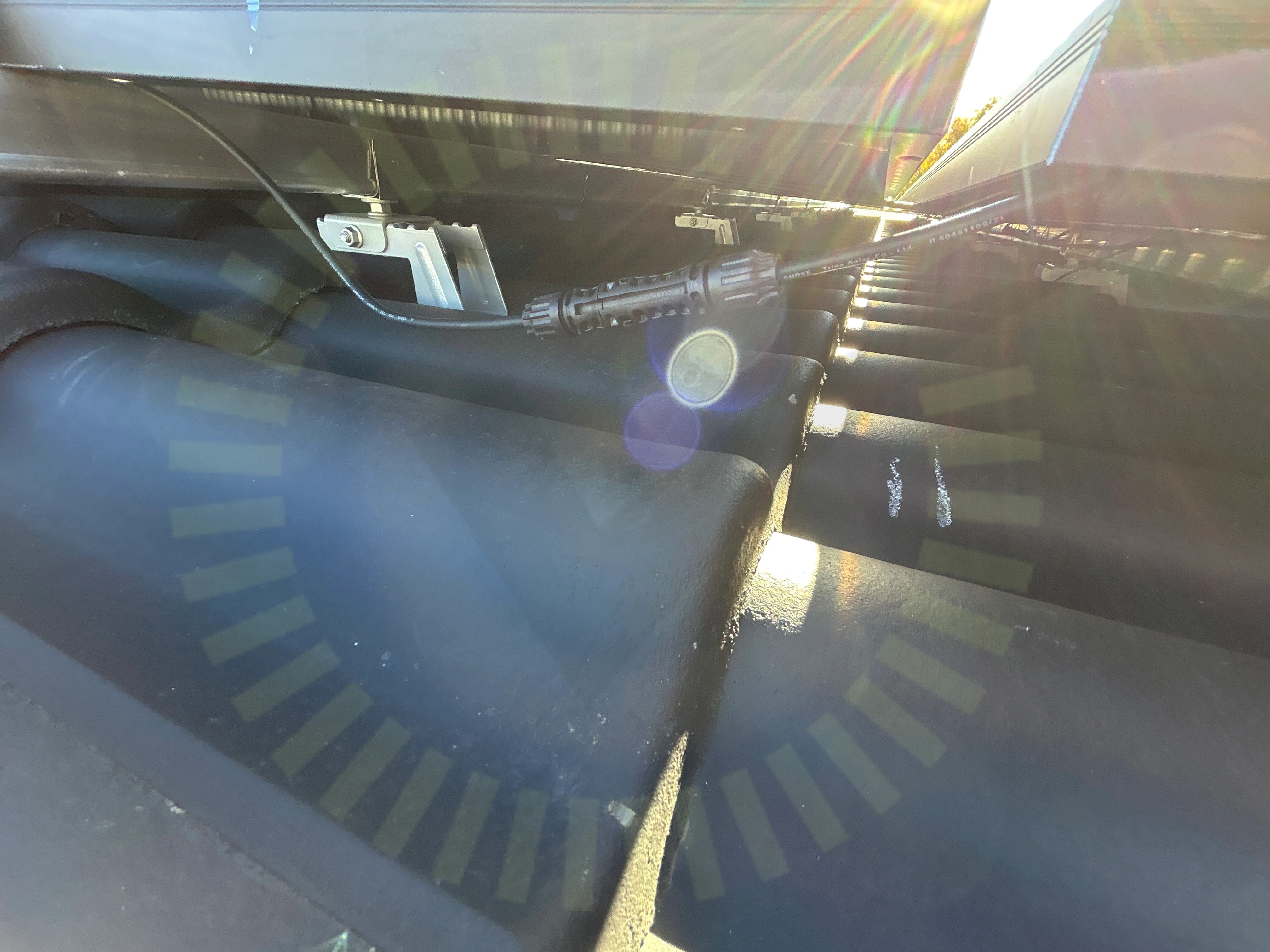

5.4 Stress på kontakter
Inte godkänd
Kontakt ej dragavlastad och utsätts för väderpåverkan.
Godkända kontrollpunkter
10/14
Varselmärkning
Anmärkningar
1/4

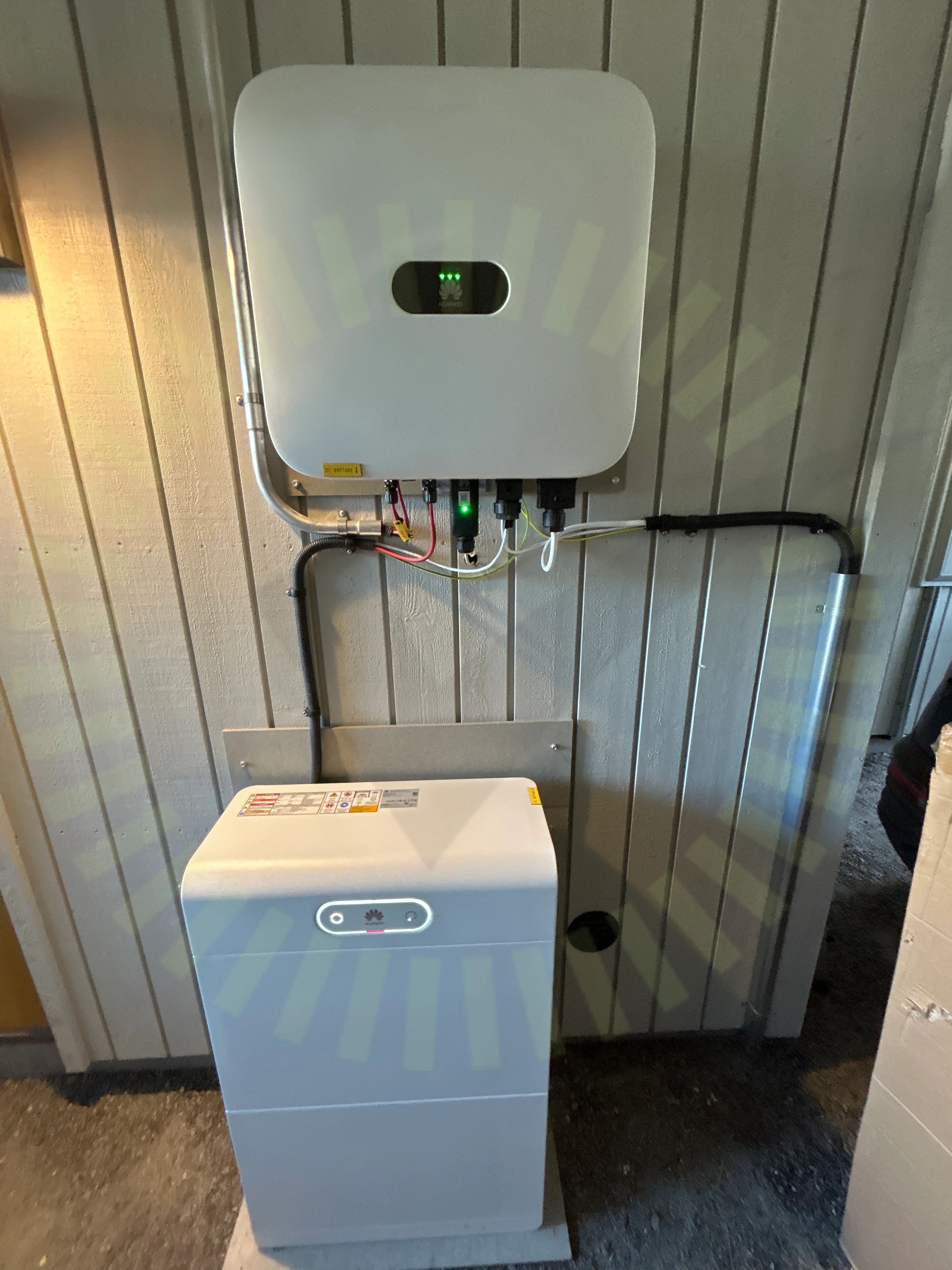

6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
2/36
7.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

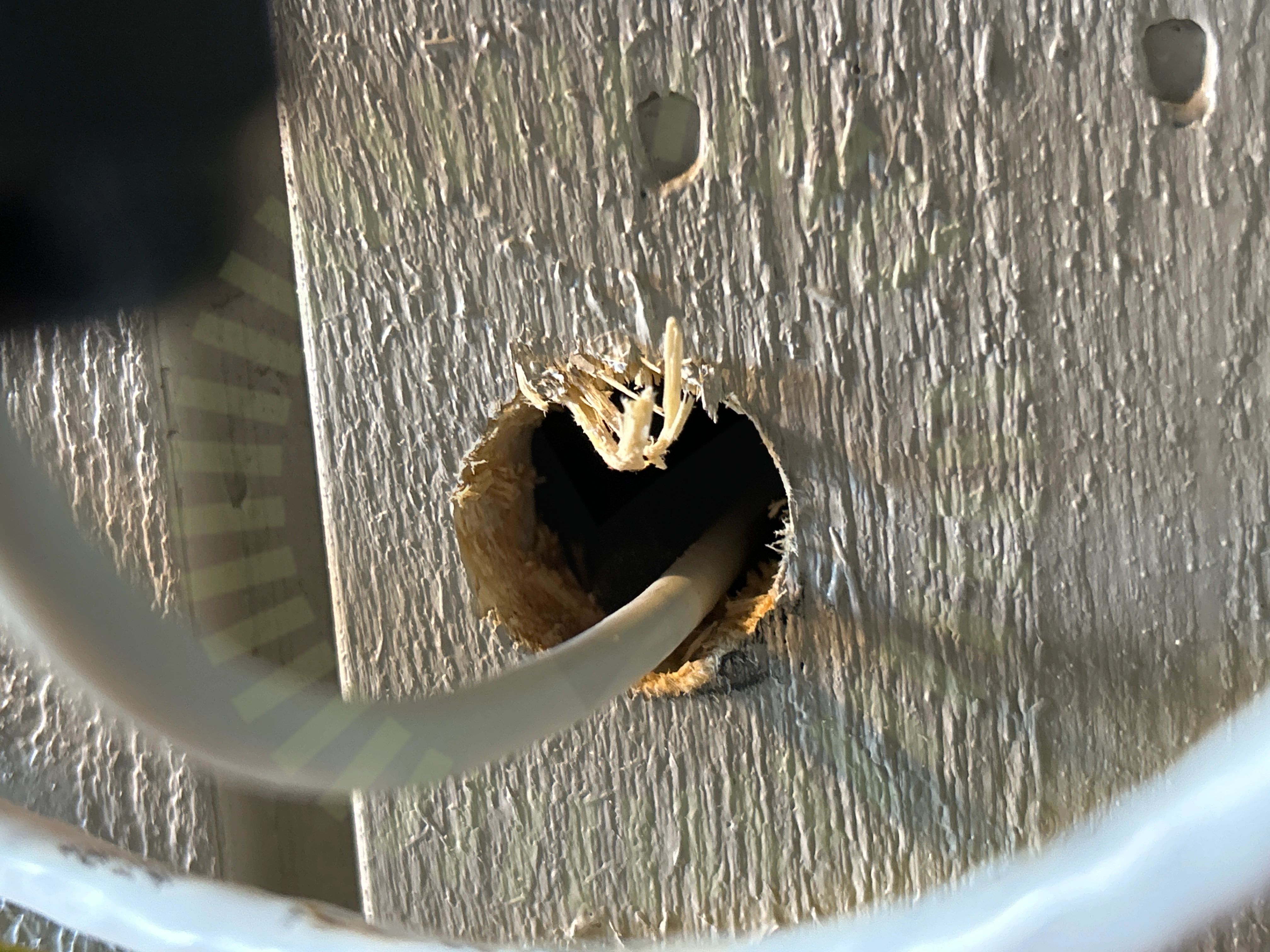

7.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
