Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Svea Solar

Datum

2 oktober 2023

Ort

Söderköping, Östergötlands län
Klämmornas placering
Avstånd till yta
Stress på kontakter
82% godkända18% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemWasi med Schletter SingleFix-V infästning
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
BatteriSonnen ECO
TillbehörUndercentral
TillbehörSonnen: WM271 Power meter
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

2/9

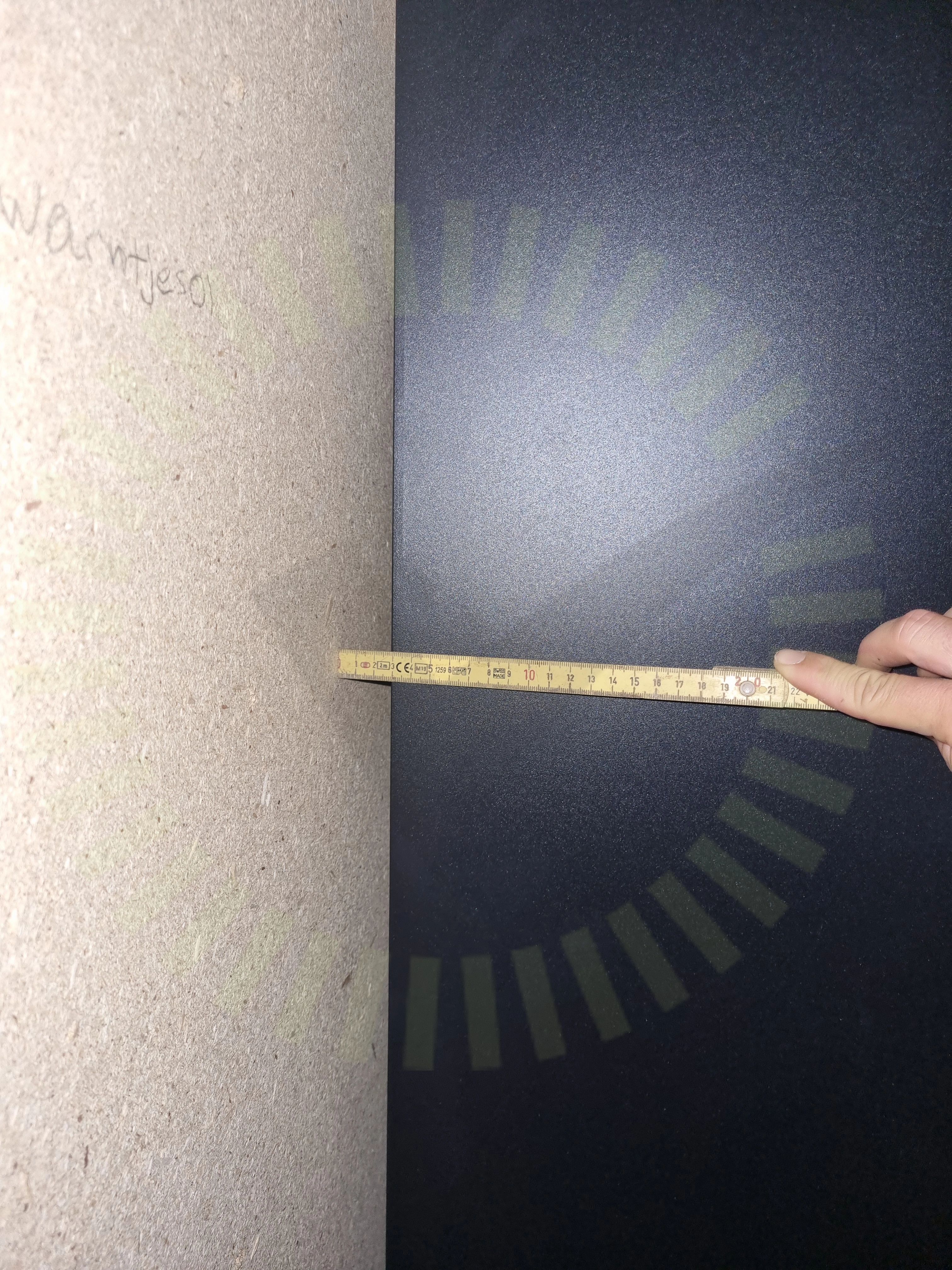

Fritt avstånd runt batteri

2.1 Fritt avstånd runt batteri

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

2.2 Utrymme

Inte godkänd

Batteriet är inte placerat i ett godtagbart utrymme. Väldigt trångt där batteriet i är placerat I en lagård

SS 436 40 00 (551.8)

Godkända kontrollpunkter

7/9
Anslutning batteriCT klämmorFastsäkring av produktJordfelsbrytareKablageKommunikationRakt stående

Tak 1, Risen: RSM40-8

Anmärkningar

4/17

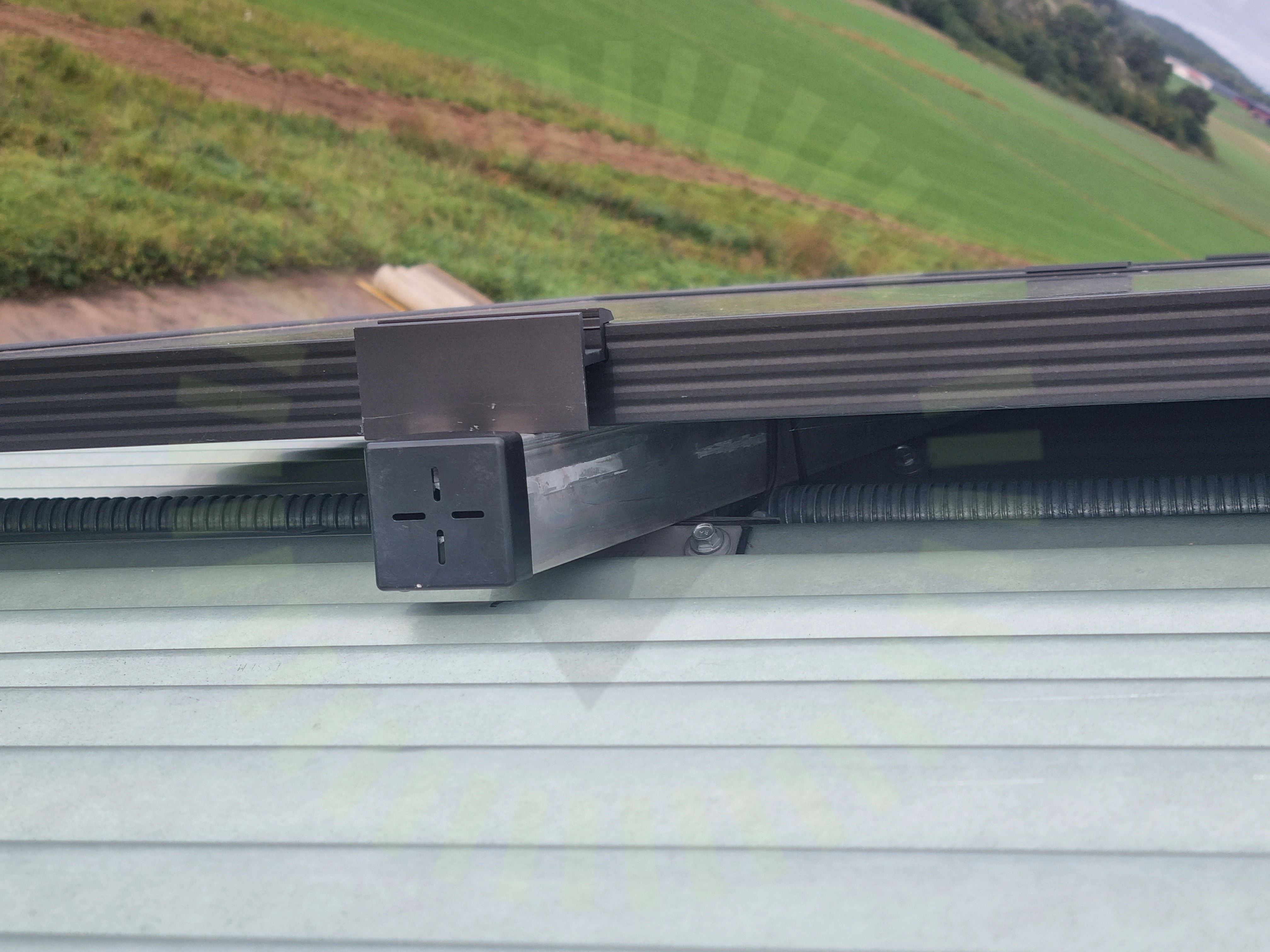

Avstånd till yta

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

PV module installation and maintenance manual A1 2023 sida 9.
Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

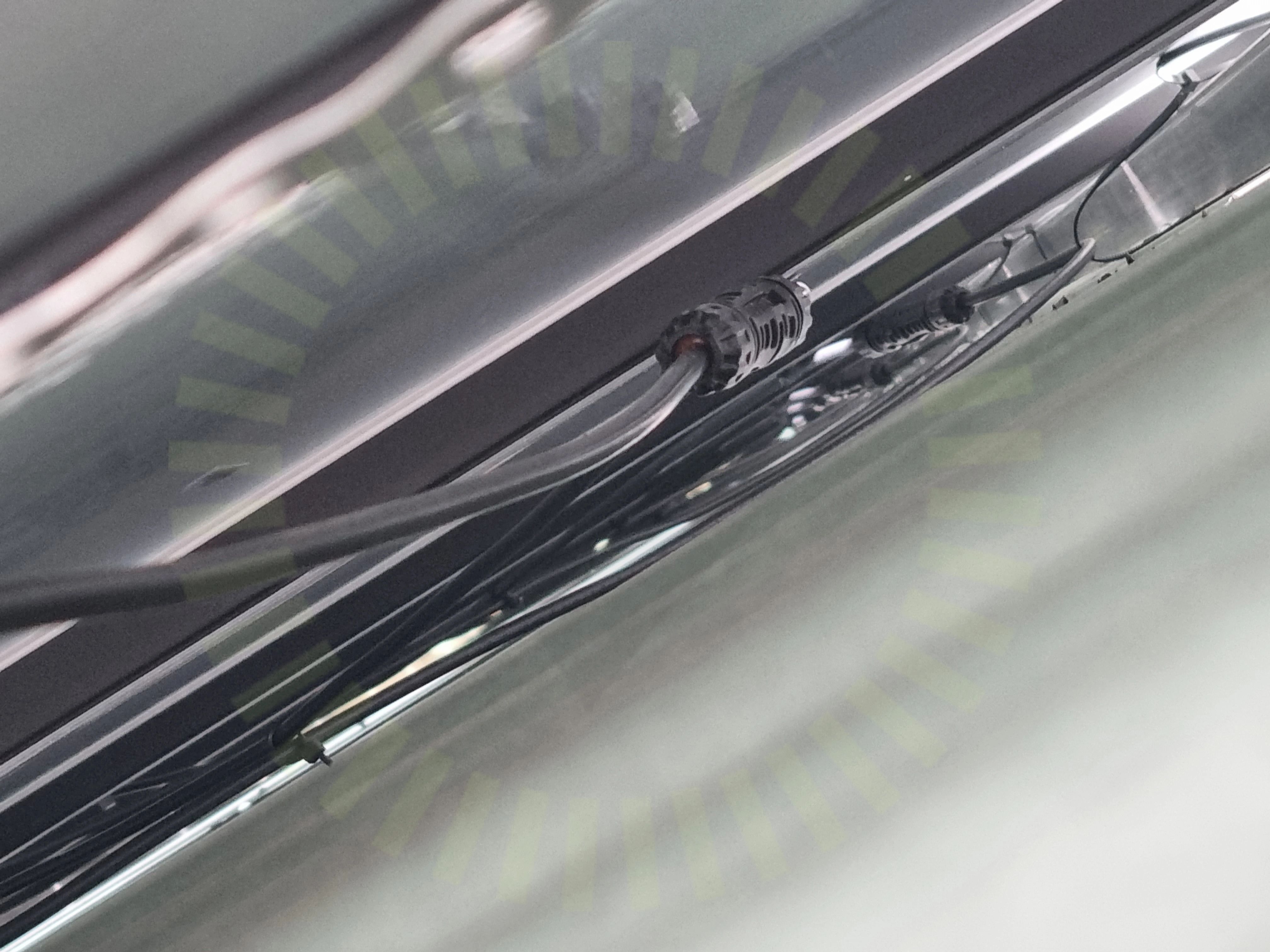

Kontaktdon

3.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

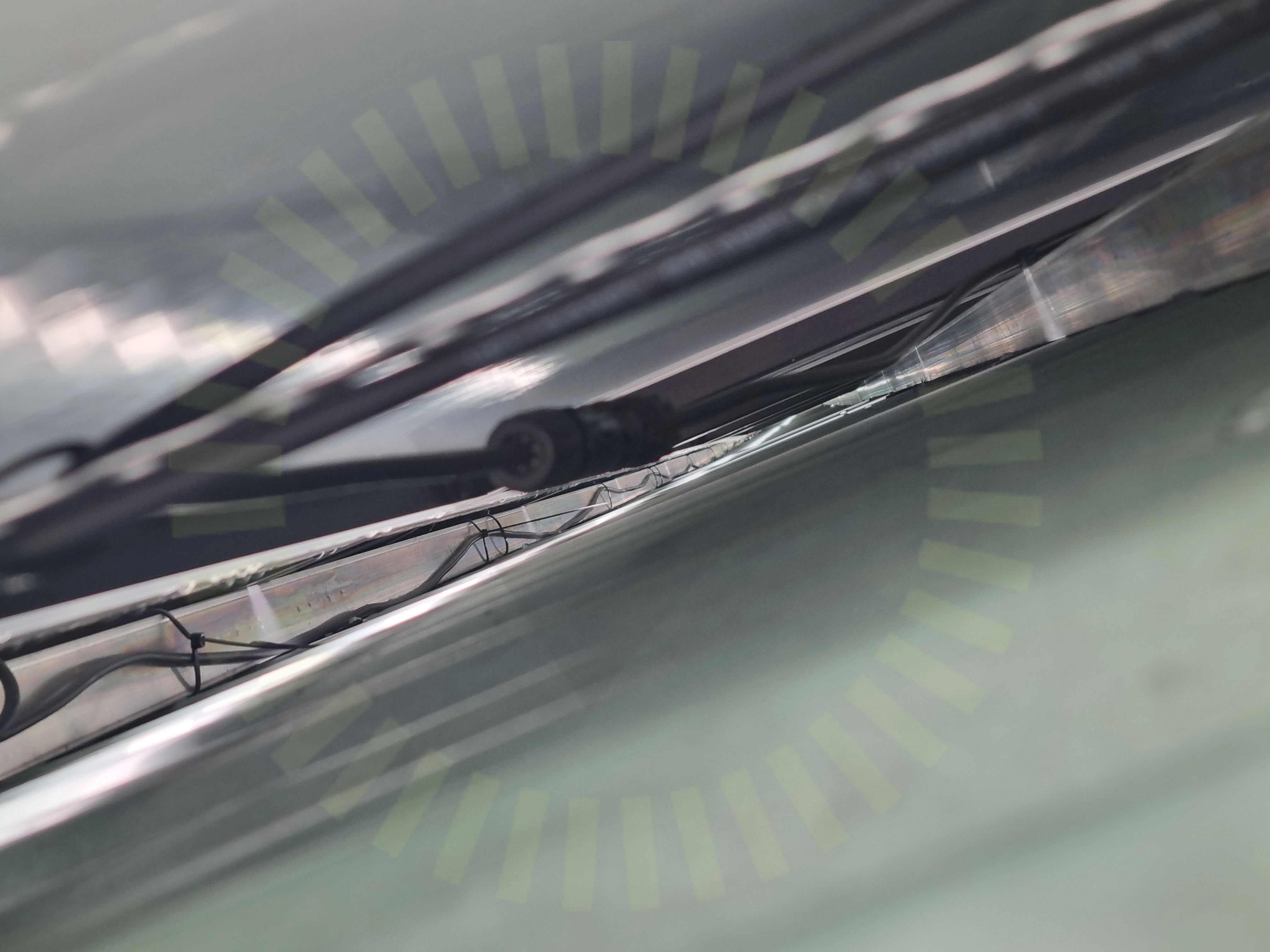

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/17
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

2/17
Panelkablagets böjradieSträngförläggning

Tak 1, Wasi med Schletter SingleFix-V infästning

Anmärkningar

6/22

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Lastberäkning saknas.

4.2 CC mått

Inte godkänd

Då en korrekt lastberäkning ej går att ta fram så saknas det underlag för att kontrollera korrekt cc mått mellan infästningarna.

Tillverkarens anvisningar

4.3 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Blandade montagesytem

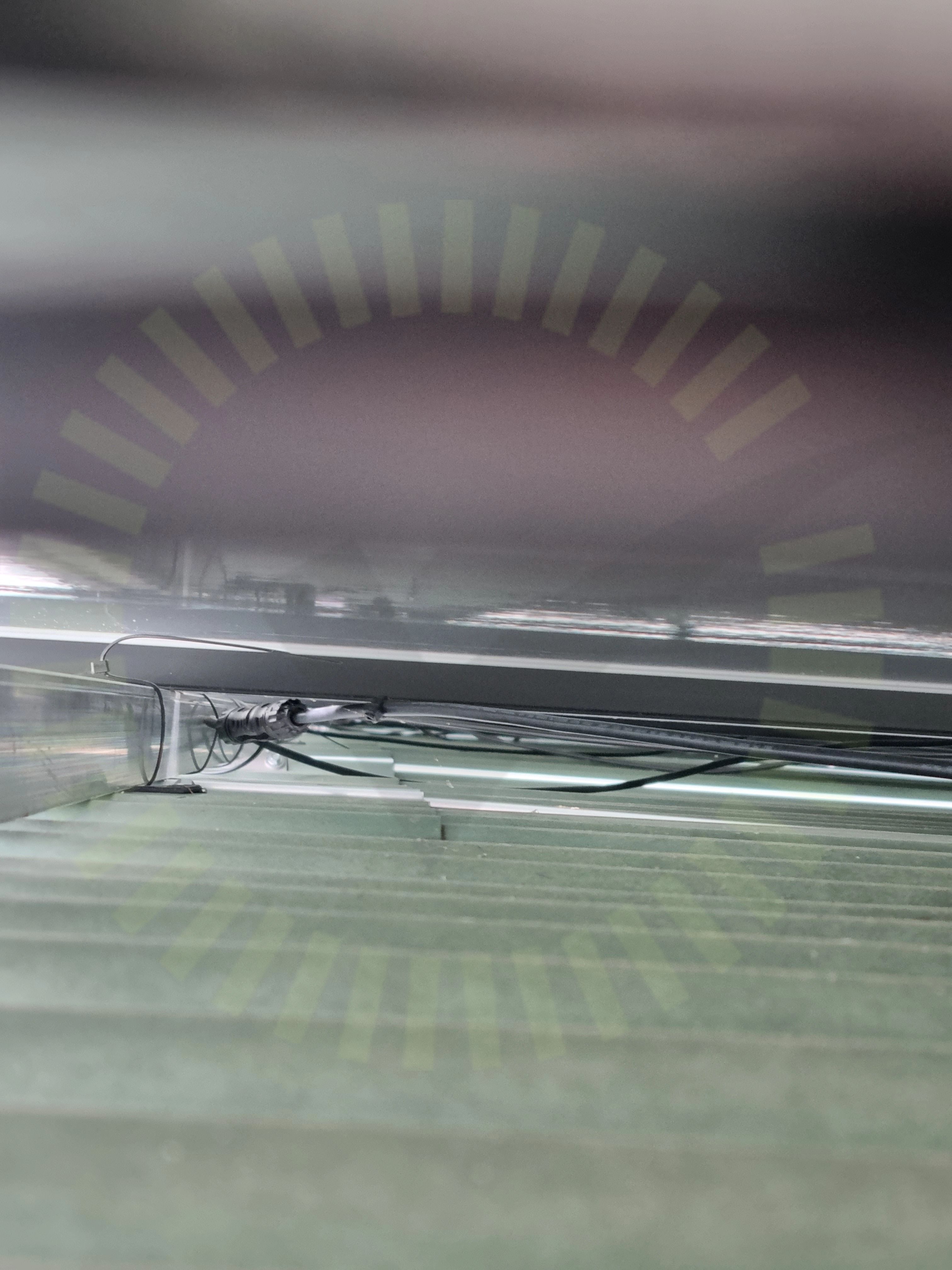

Kabeluppfästning

4.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

4.5 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

4.6 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

Godkända kontrollpunkter

13/22
DC kabel förläggningFöremål mellan skena och panelramInfästning full kontaktInfästning skenaKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakplåt tjocklekVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/22
Placering skenaSkenors avstånd till varandraTermisk brytpunkt skenor

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas på undercentral där växelriktare är ansluten. Se referens.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas undercentral där växelriktare är ansluten. Se referens.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/5
Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

3/38
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

7.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Jordning av chassi

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

35/38
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
