Besiktningsrapport

9.8

Installation genom

SunBro

Datum

8 september 2023

Ort

Stora Höga, Västra Götalands län

Klämmornas placering

Kontaktdon

Förskruvning

+ 2

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/40

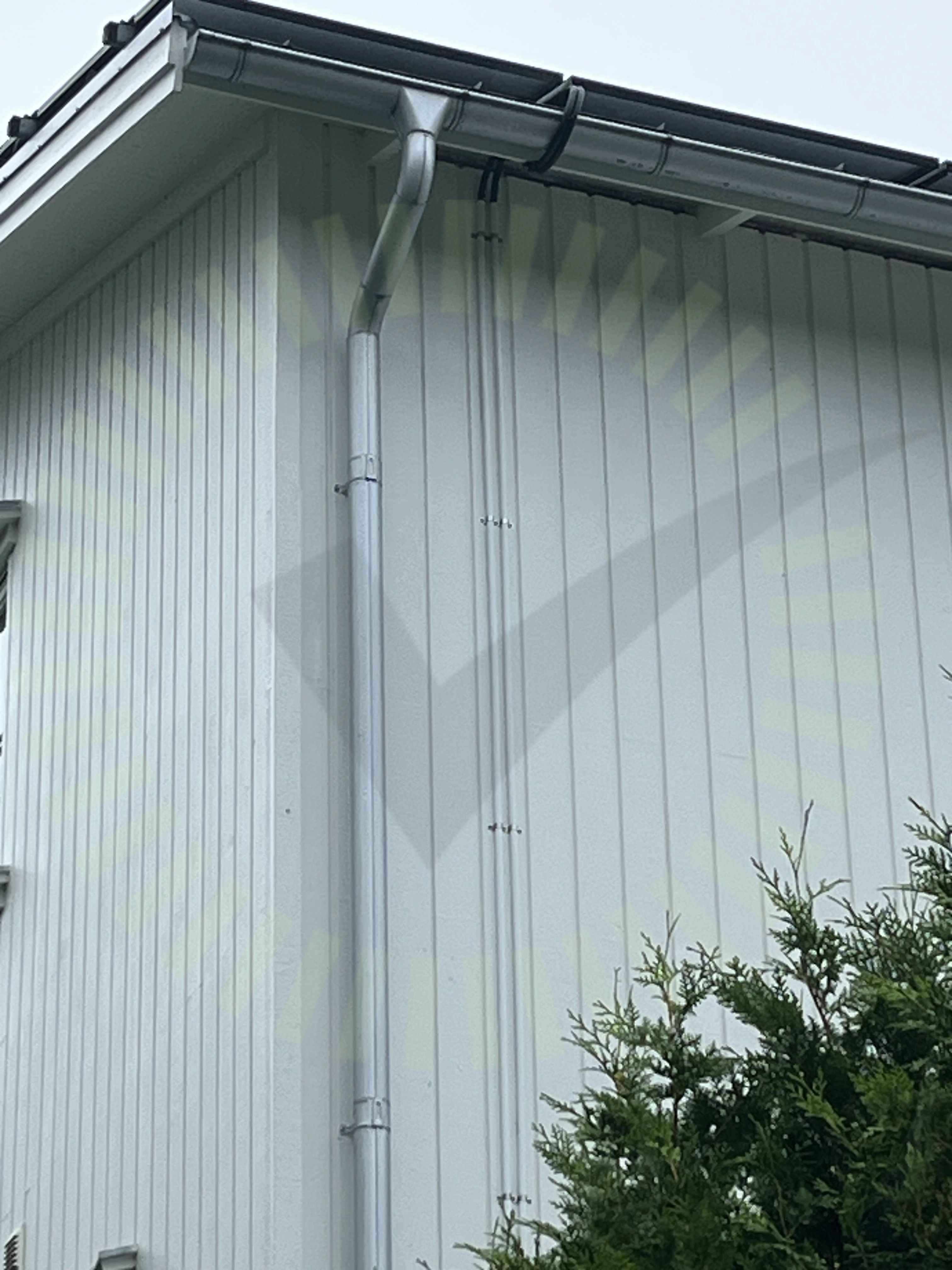

2.1 DC Kablage förläggning

Inte godkänd

Rören är ej uv-beständiga.

2.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln eventuellt kan hantera. Ledningsdimensionering rekommenderas.

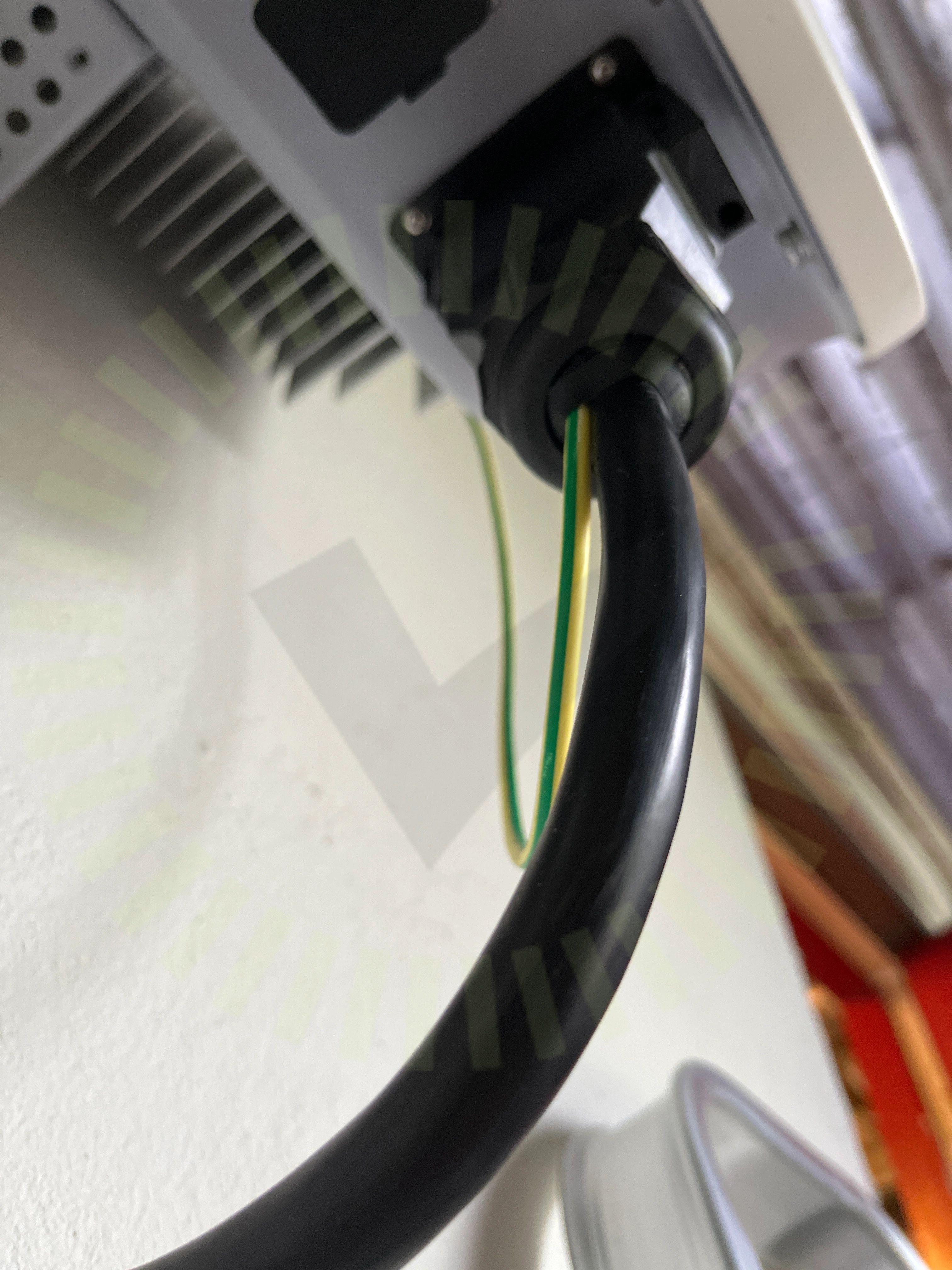

2.3 Förskruvning

Inte godkänd

Förskruvningen är gjord för bara 1 kabel.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

Godkända kontrollpunkter

37/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB 390-410M

Anmärkningar

2/17

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

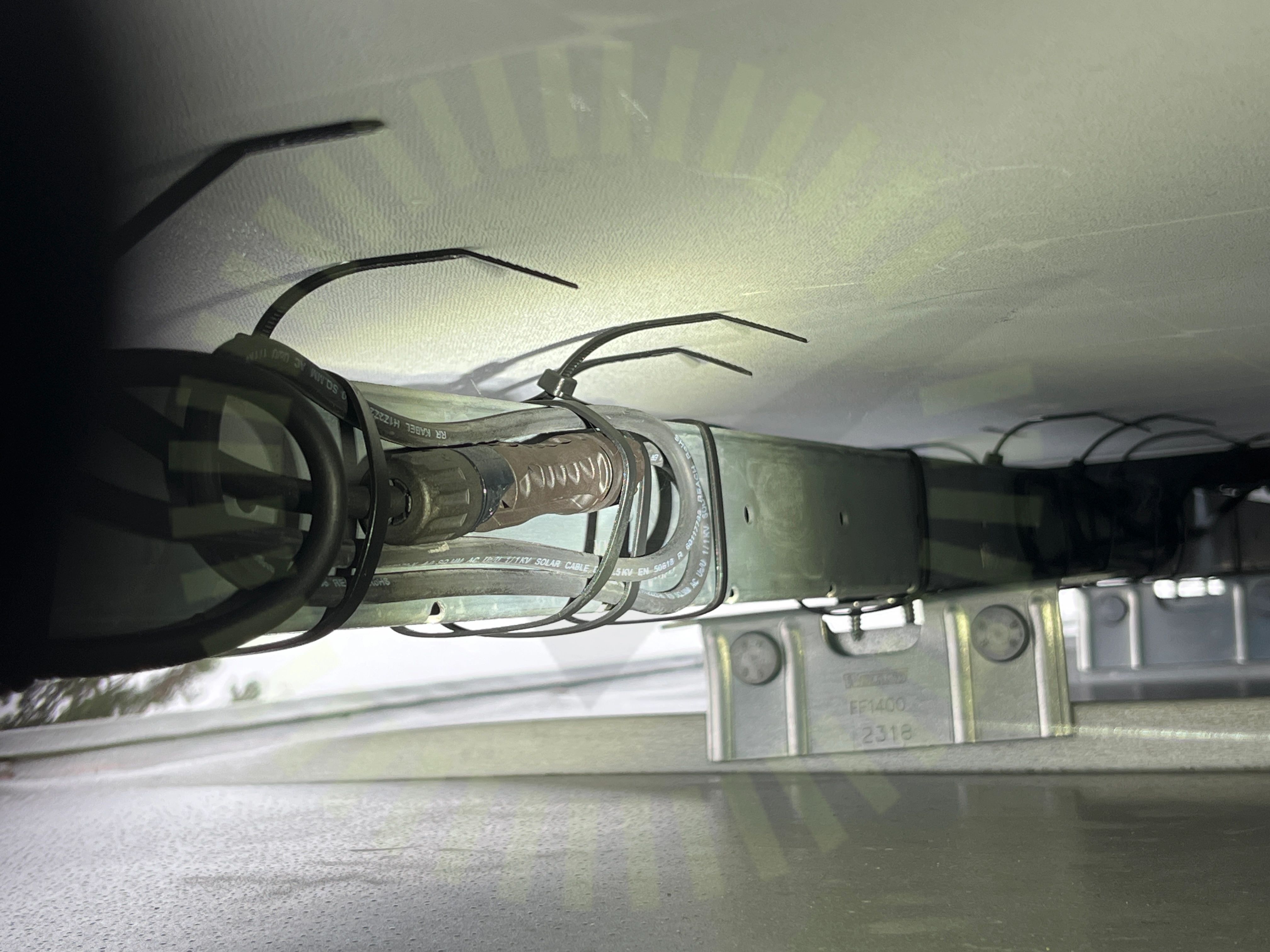

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Falsfäste

Anmärkningar

2/22

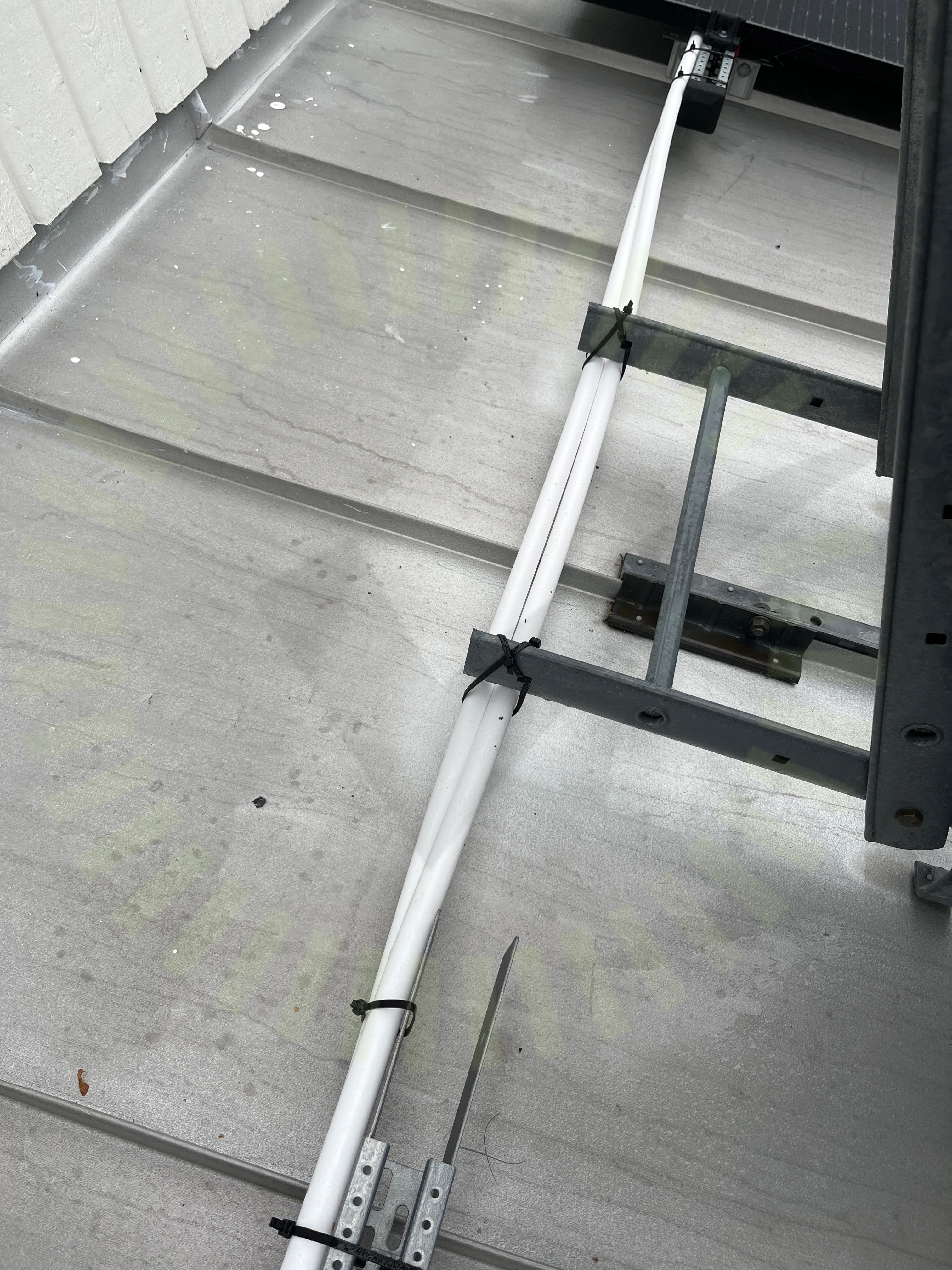

6.1 DC kabel förläggning

Inte godkänd

Rören är ej uv-beständiga.

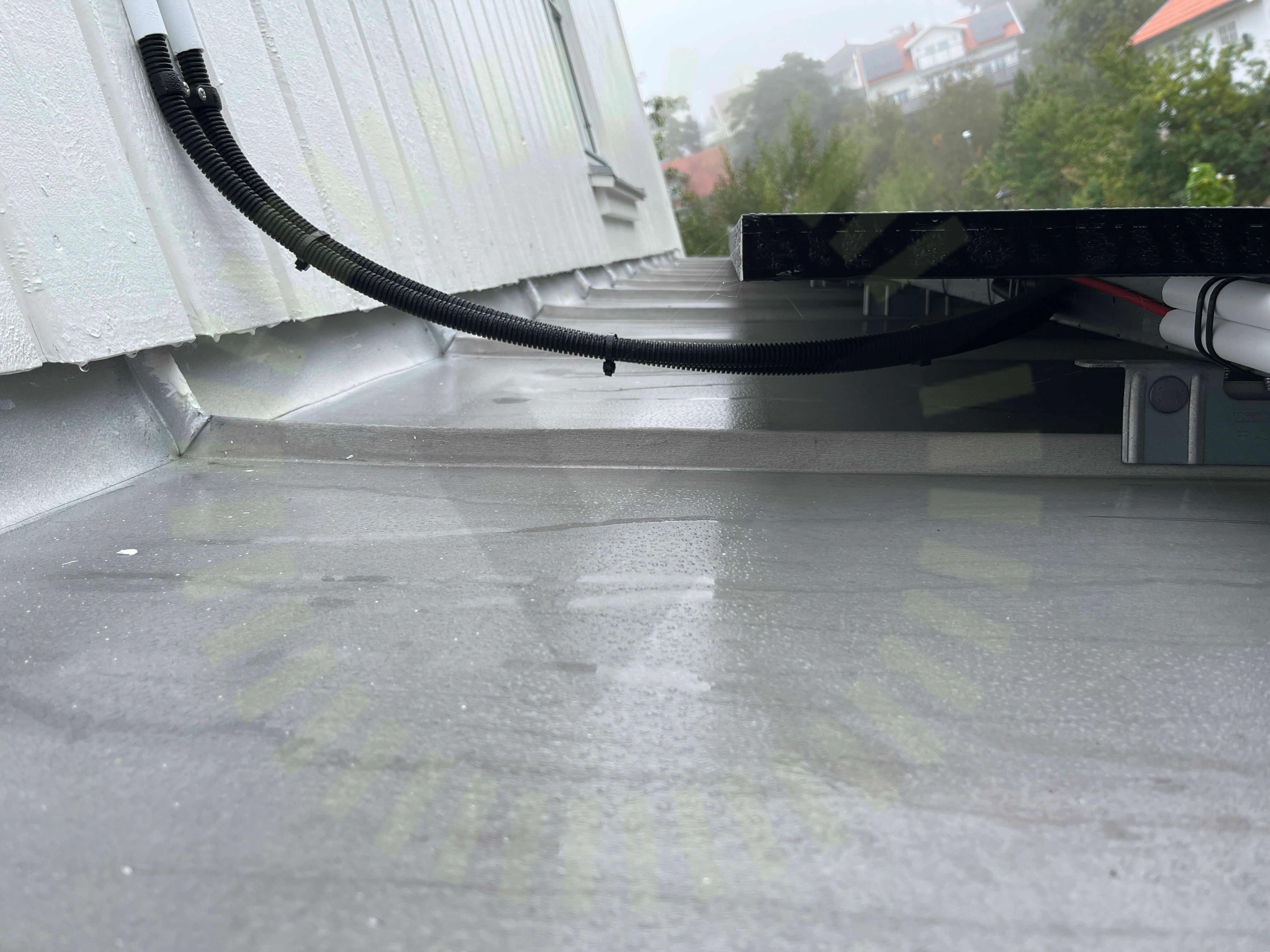

6.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Godkända kontrollpunkter

20/22

Falsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
