1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.9
Installation genom
EcoKraft
Datum
19 december 2023
Ort
Karlstad, Värmlands län
87% godkända13% ej godkända
Om installationen
PanelerSolarWatt: Vision AM 4.0 Black
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSMA: STP (12-25)-50
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
3/25

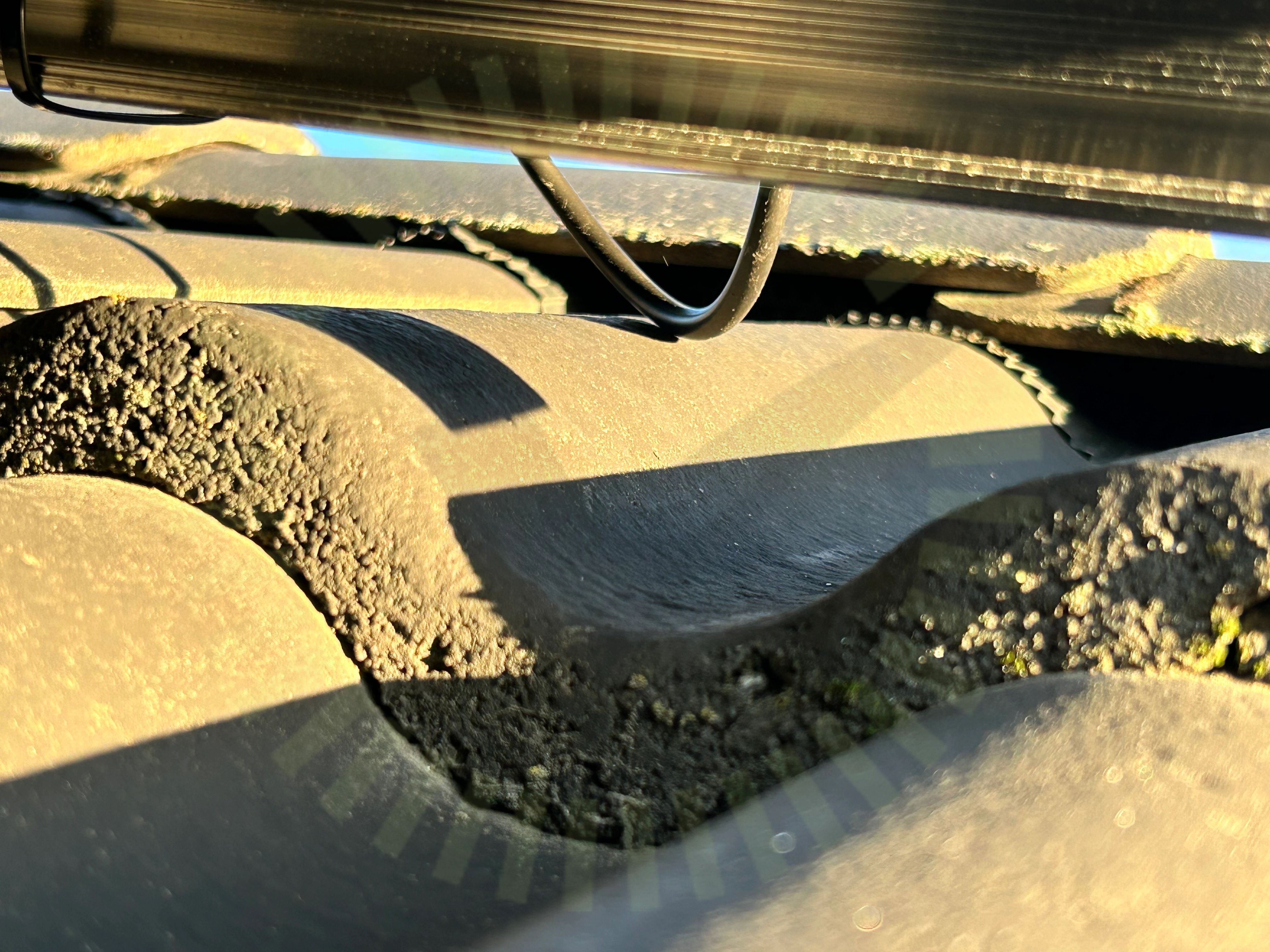

2.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

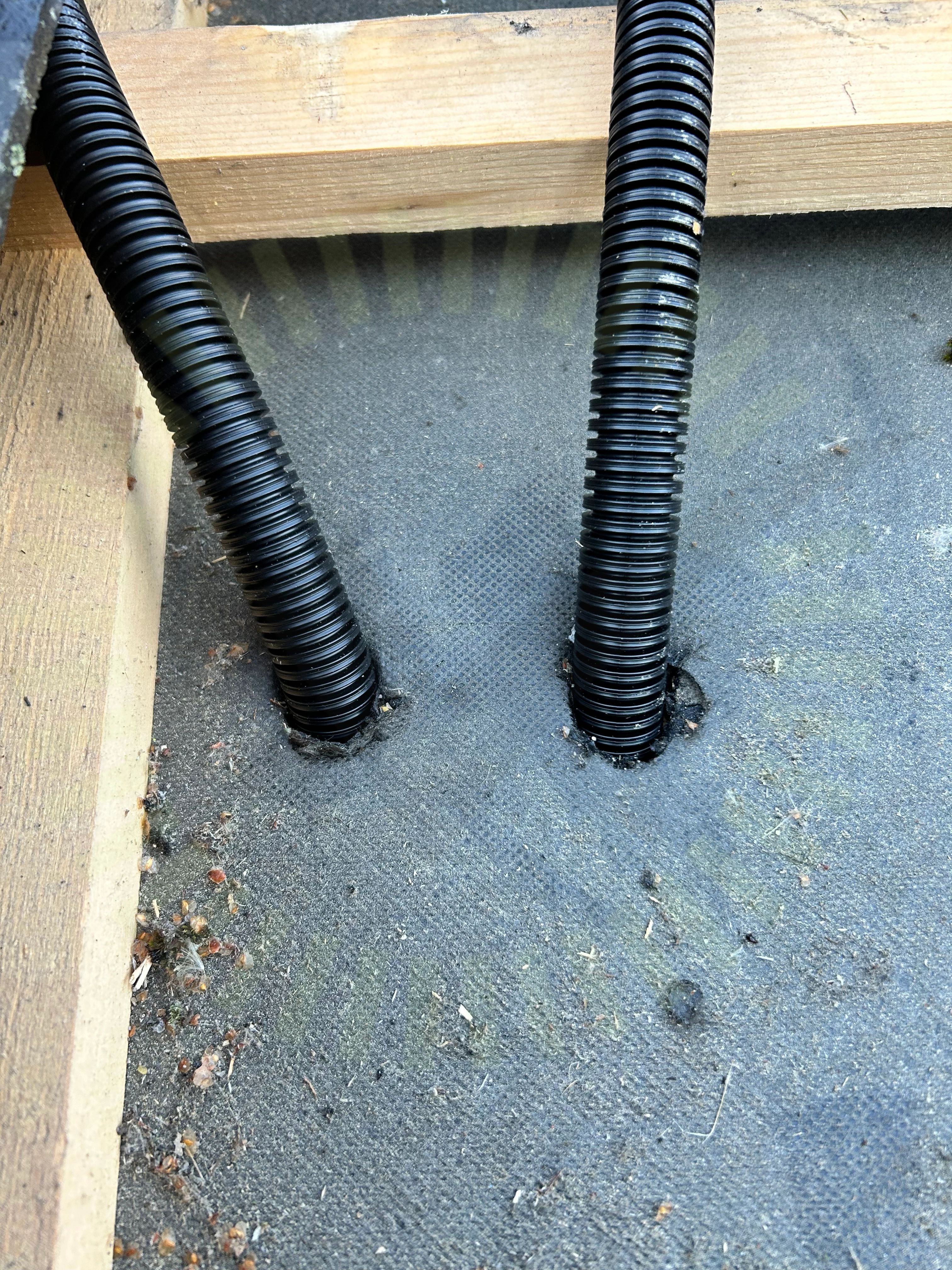

2.2 Takgenomföring
Inte godkändTakgenomföring är inte tätad.
2.3 Takstolsinfästning

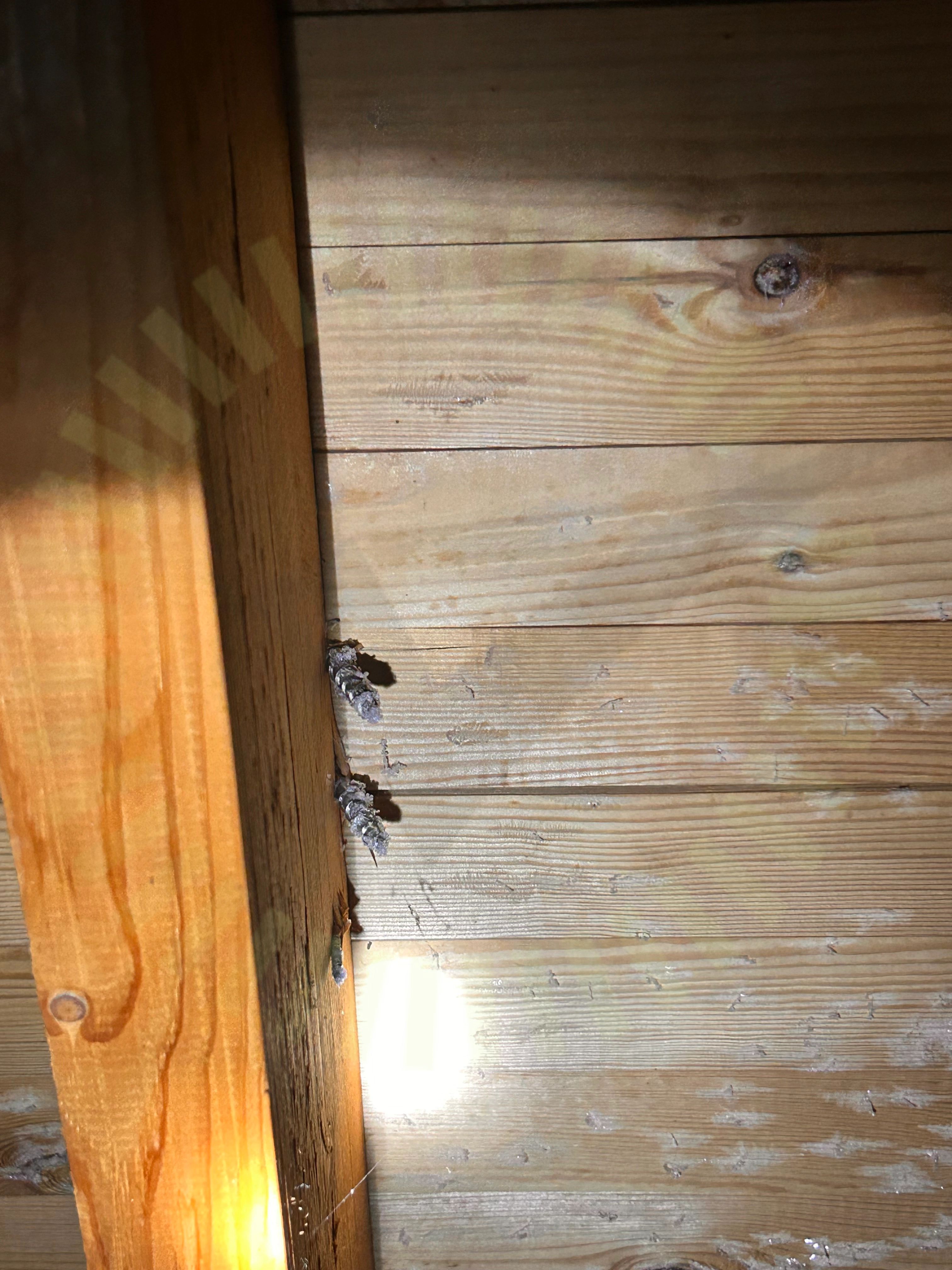

Inte godkändSkruvar har missat takstol på flera ställen.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
Godkända kontrollpunkter
22/25DC kabel förläggningFöremål mellan skena och panelramInfästning utanför takstolInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, SolarWatt: Vision AM 4.0 Black
Anmärkningar
2/16

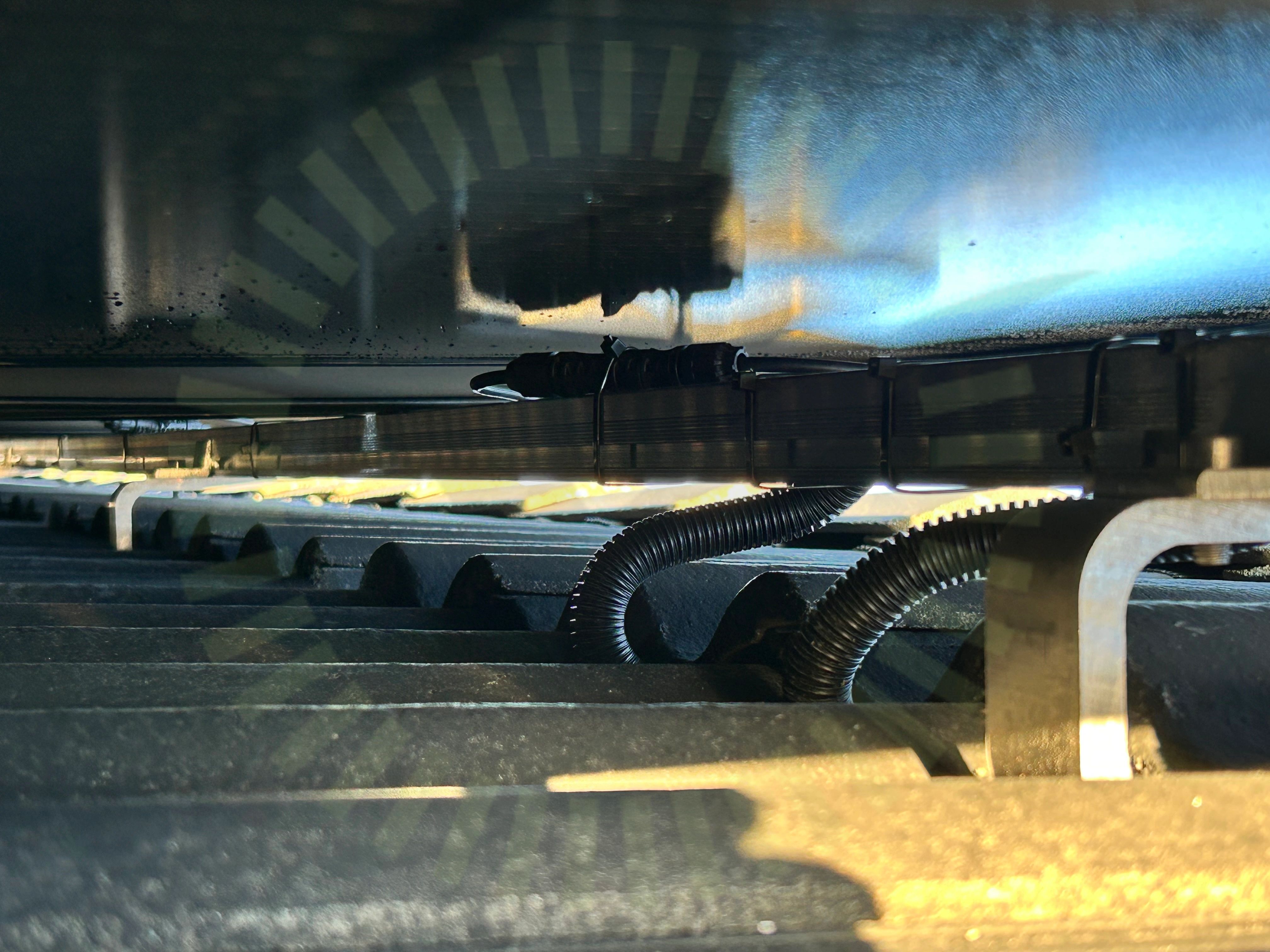

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Staubli Monteringsanvisning MA711

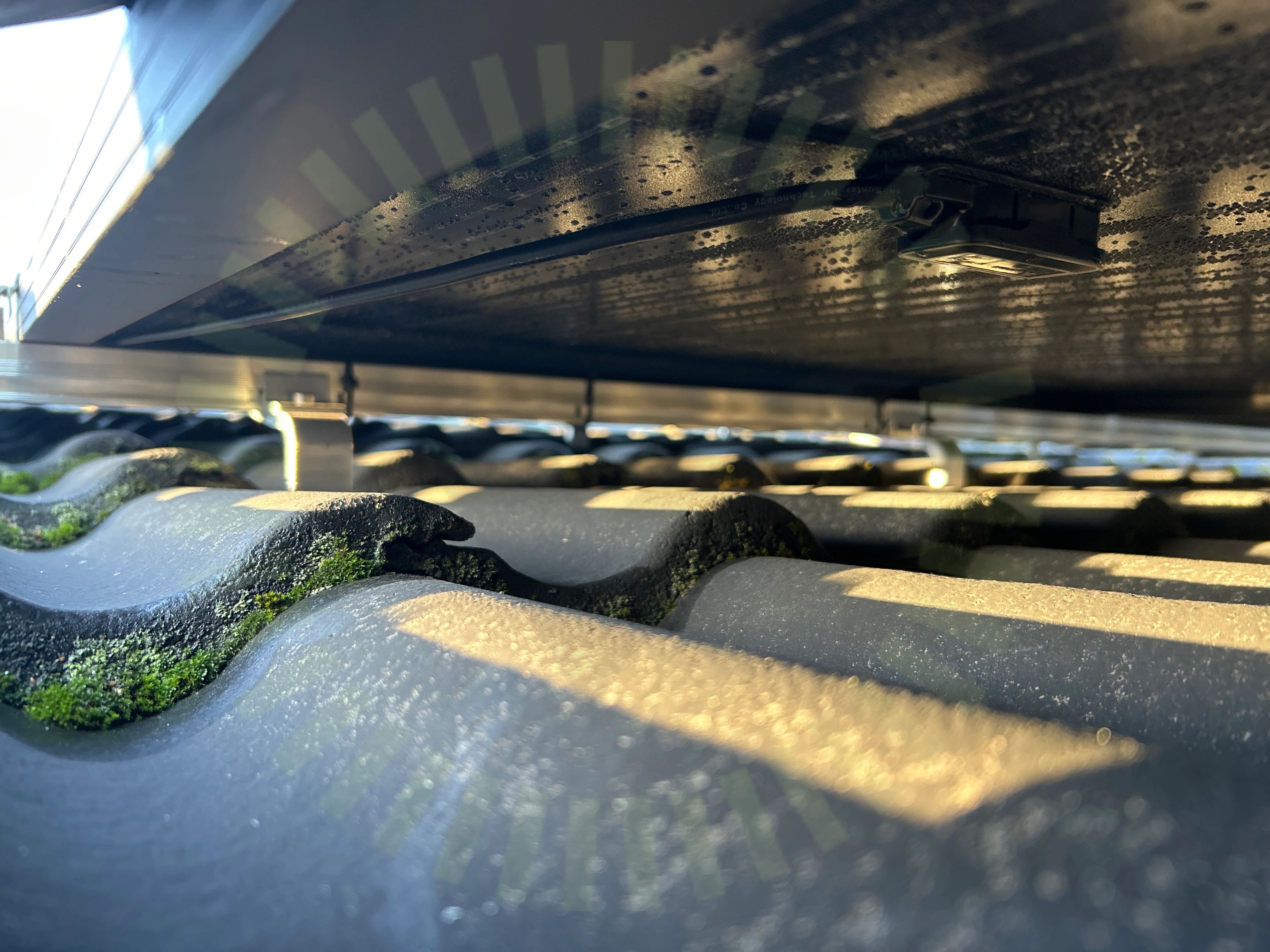

3.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp. Kablage draget hårt till skenan.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/16DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Undercentral
Anmärkningar
1/5

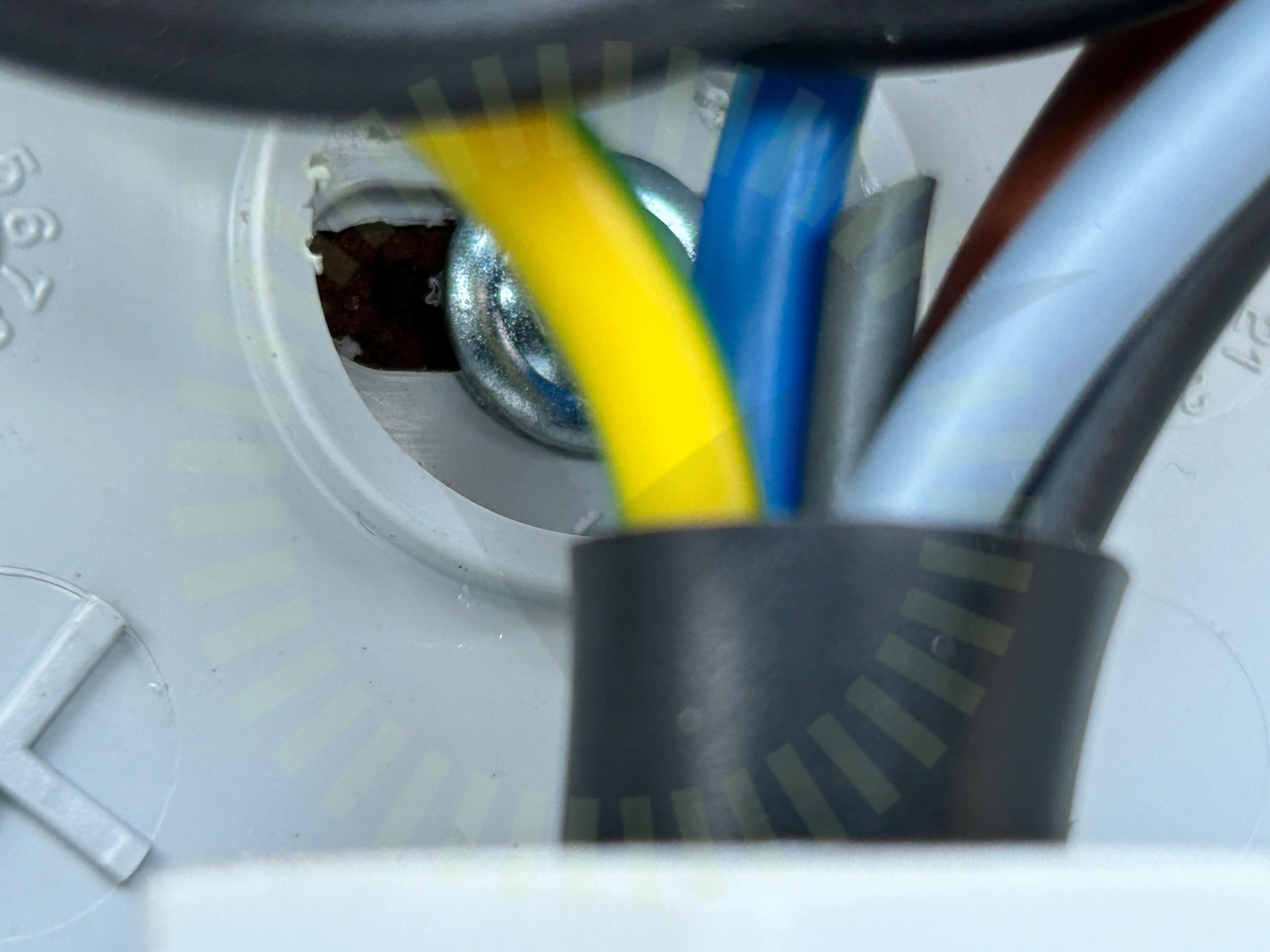

4.1 IP-Klassning
Inte godkändKapslingens IP klassning har påverkats negativt vid installation. Hål i höljet har inte tätats.
SS 436 40 00 (522.3.1)
Godkända kontrollpunkter
4/5FemledarsystemInfästningKabelinföringarSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

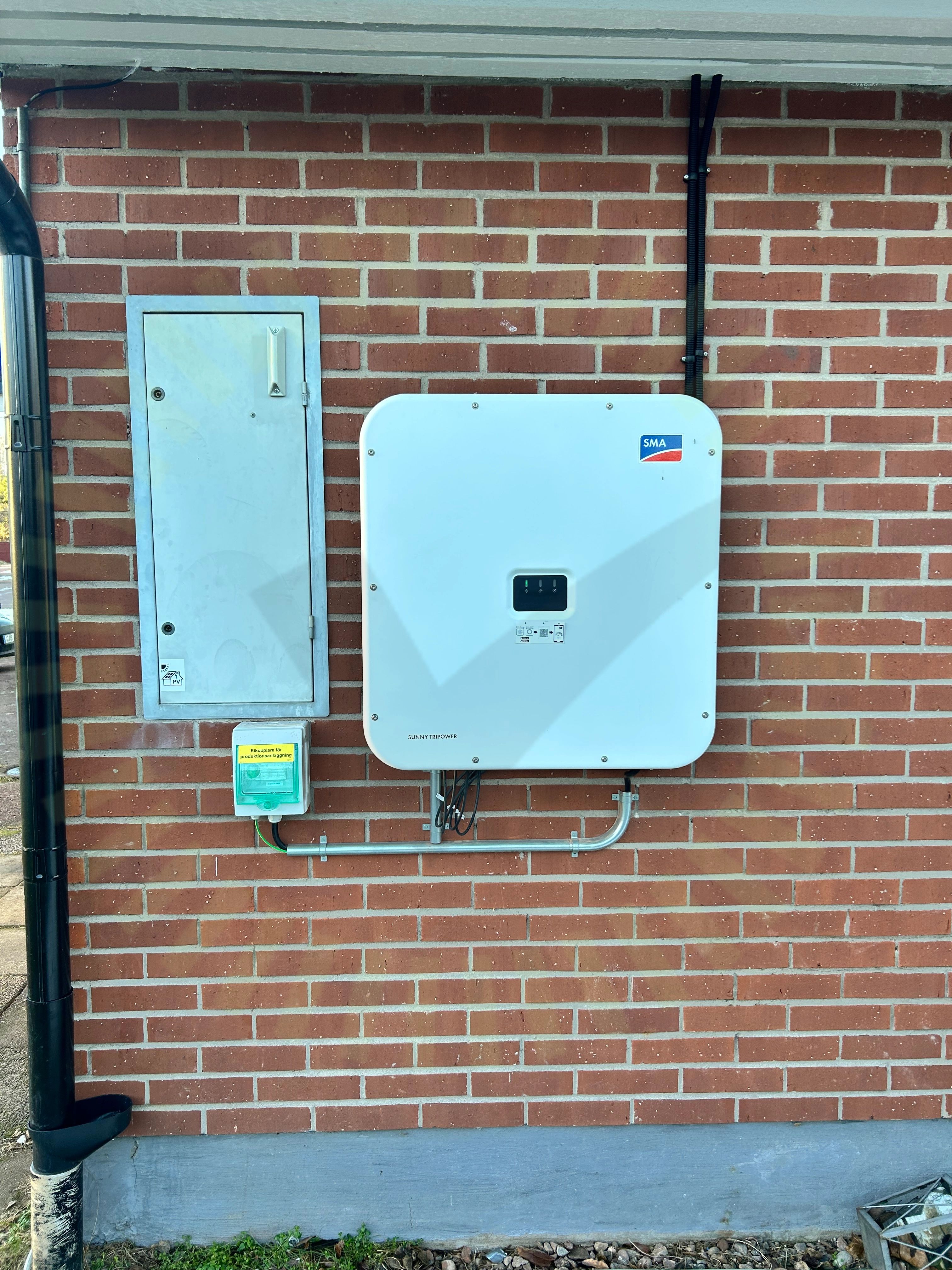

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
4/34

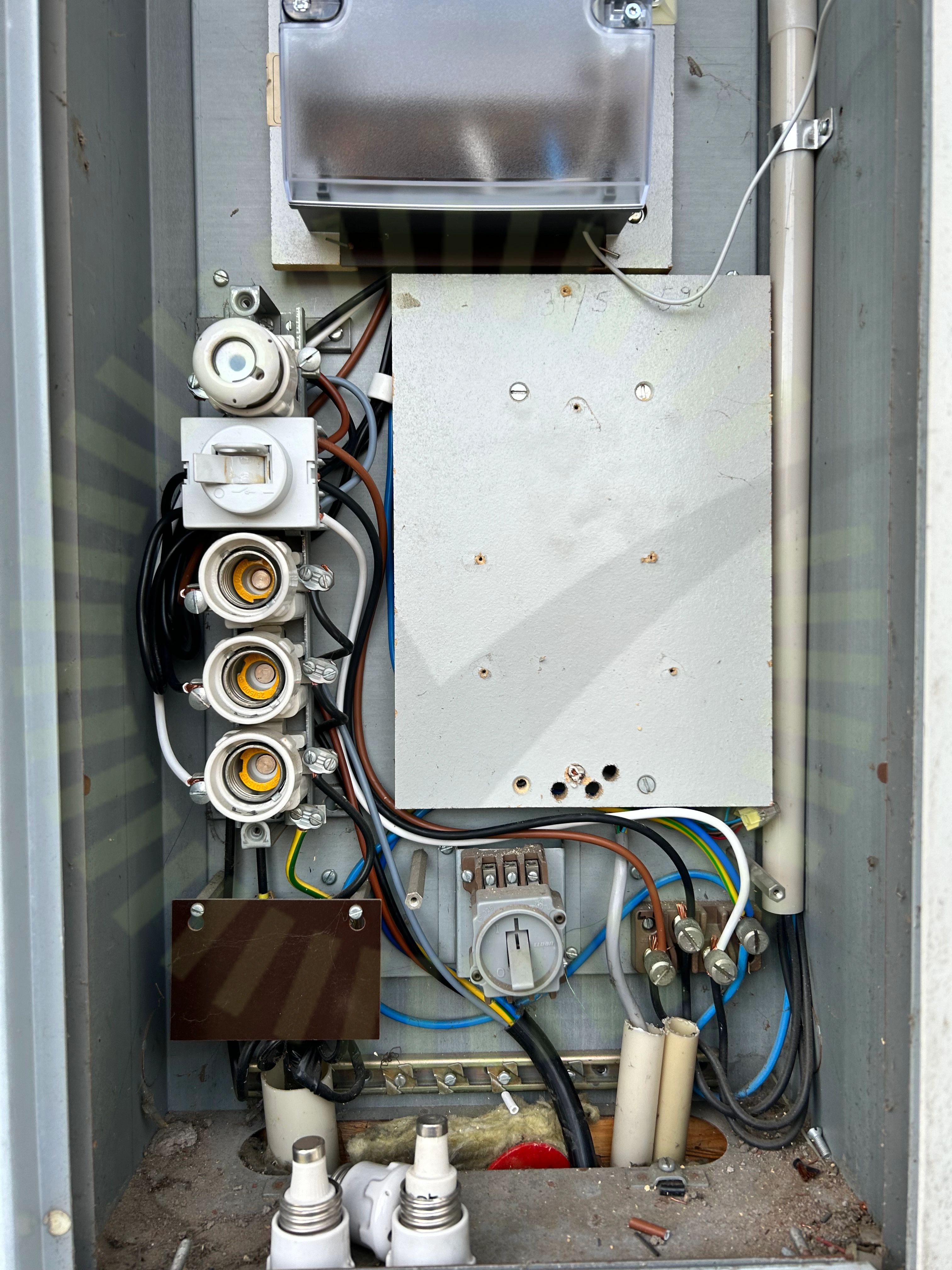

6.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

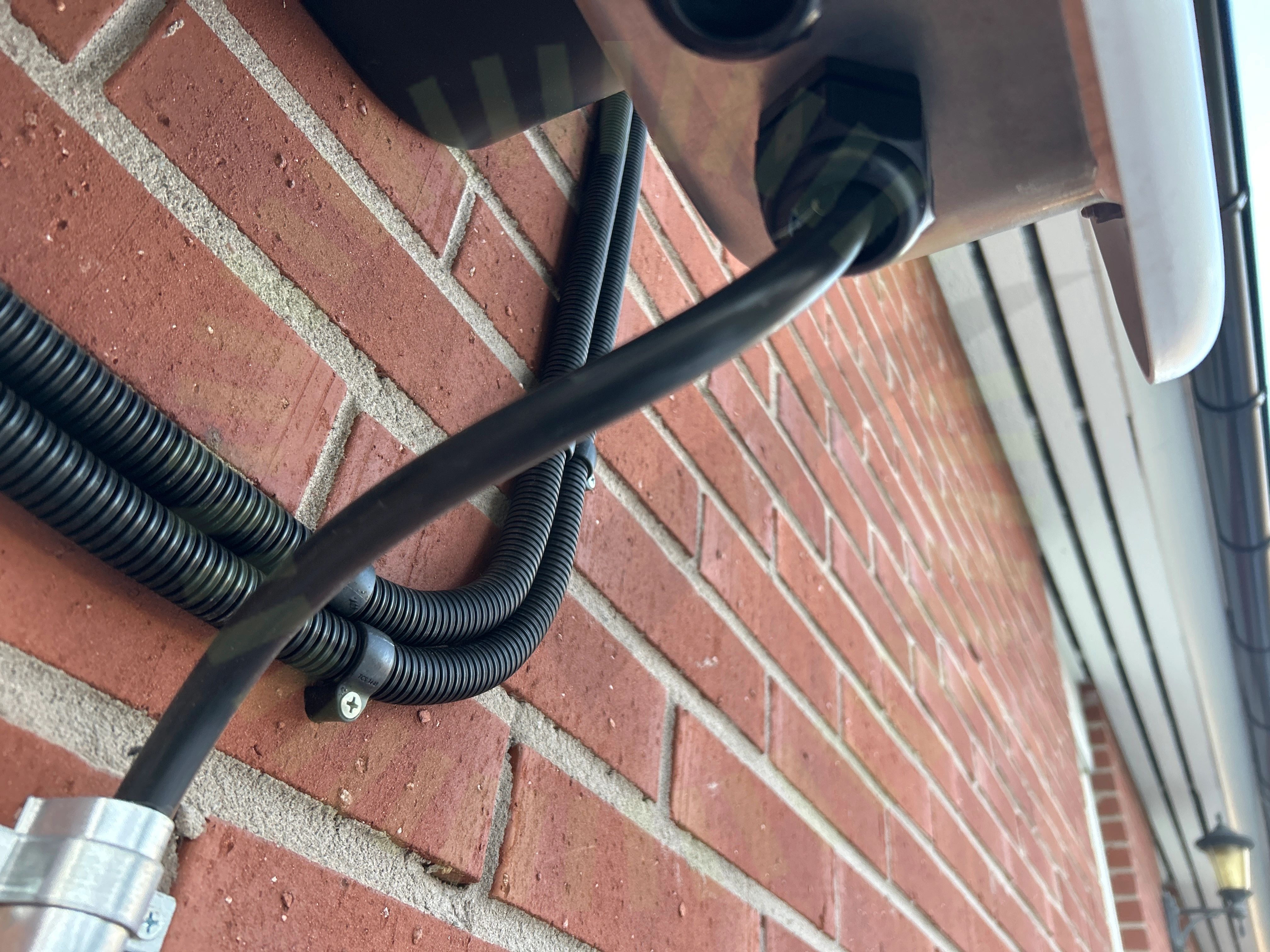

6.2 Förskruvning
Inte godkändFörskruvningen ska hålla tätt.

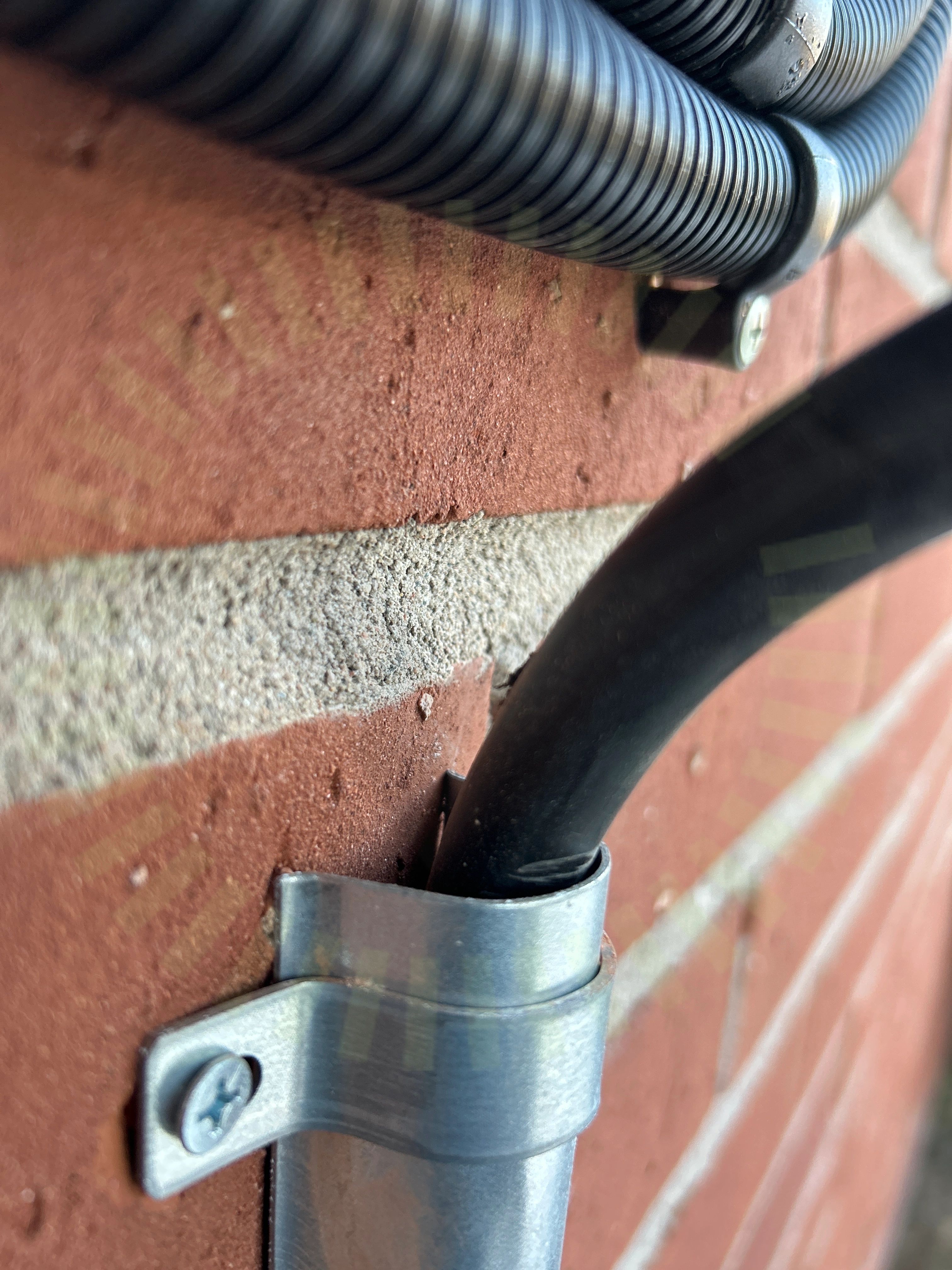

6.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
SS 436 40 00 (522.8.11)

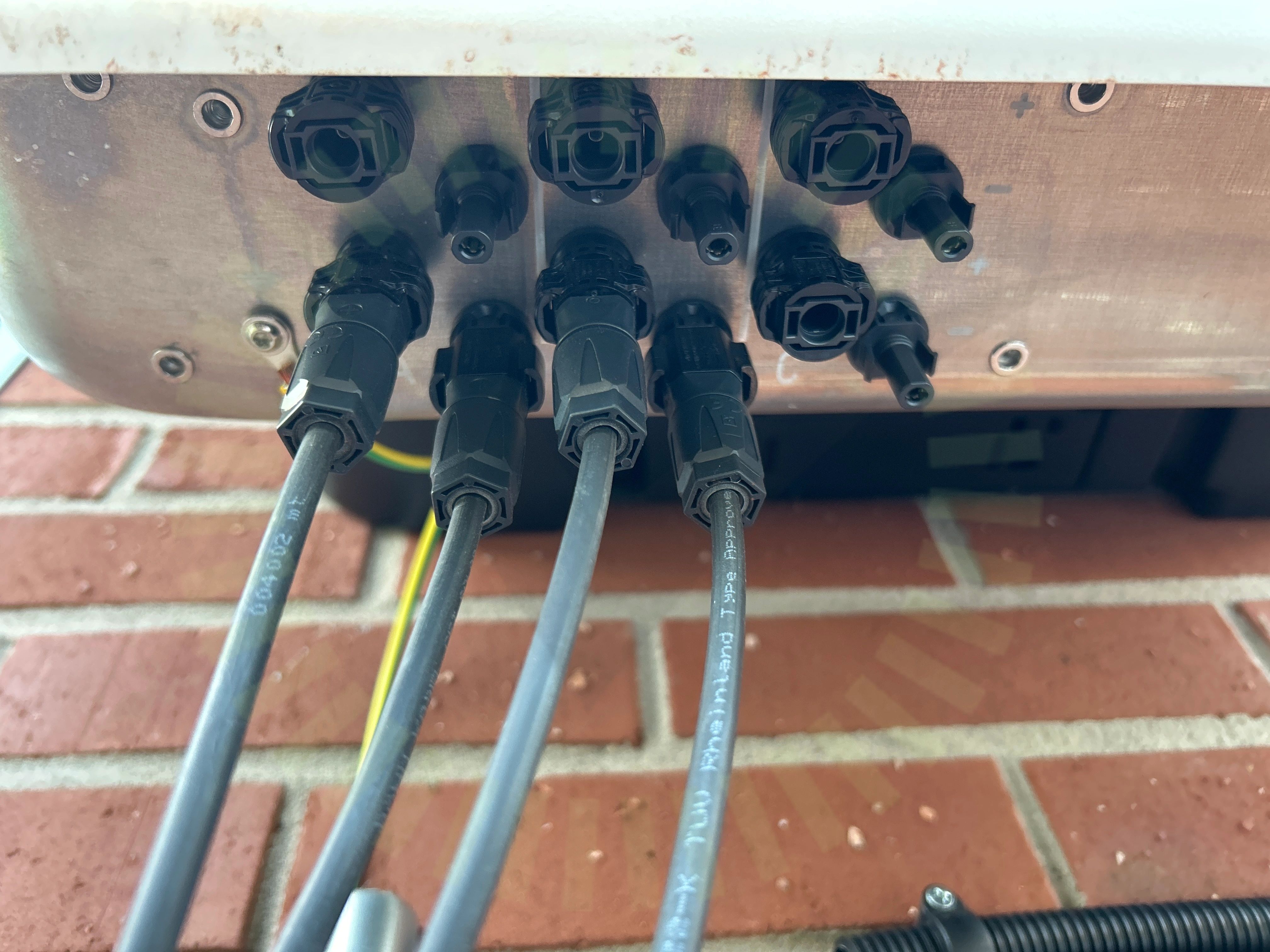

6.4 Växelriktarens IP klassning
Inte godkändOanvända ingångar är inte tätade.
Operating manual - SUNNY TRIPOWER X 12 / 15 / 20 / 25, sid 48
Godkända kontrollpunkter
