Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

PPAM Solkraft

Datum

9 oktober 2023

Ort

Ingarö, Stockholms län
Förbindelse av kontakter
Stress på kontakter
Jordning av chassi
83% godkända17% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
Montagesystem Chiko: Tile Roof System Tulip Hook
VäxelriktareSMA: STP (12-25)-50
TillbehörUndercentral
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Chiko: Tile Roof System Tulip Hook

Anmärkningar

4/23

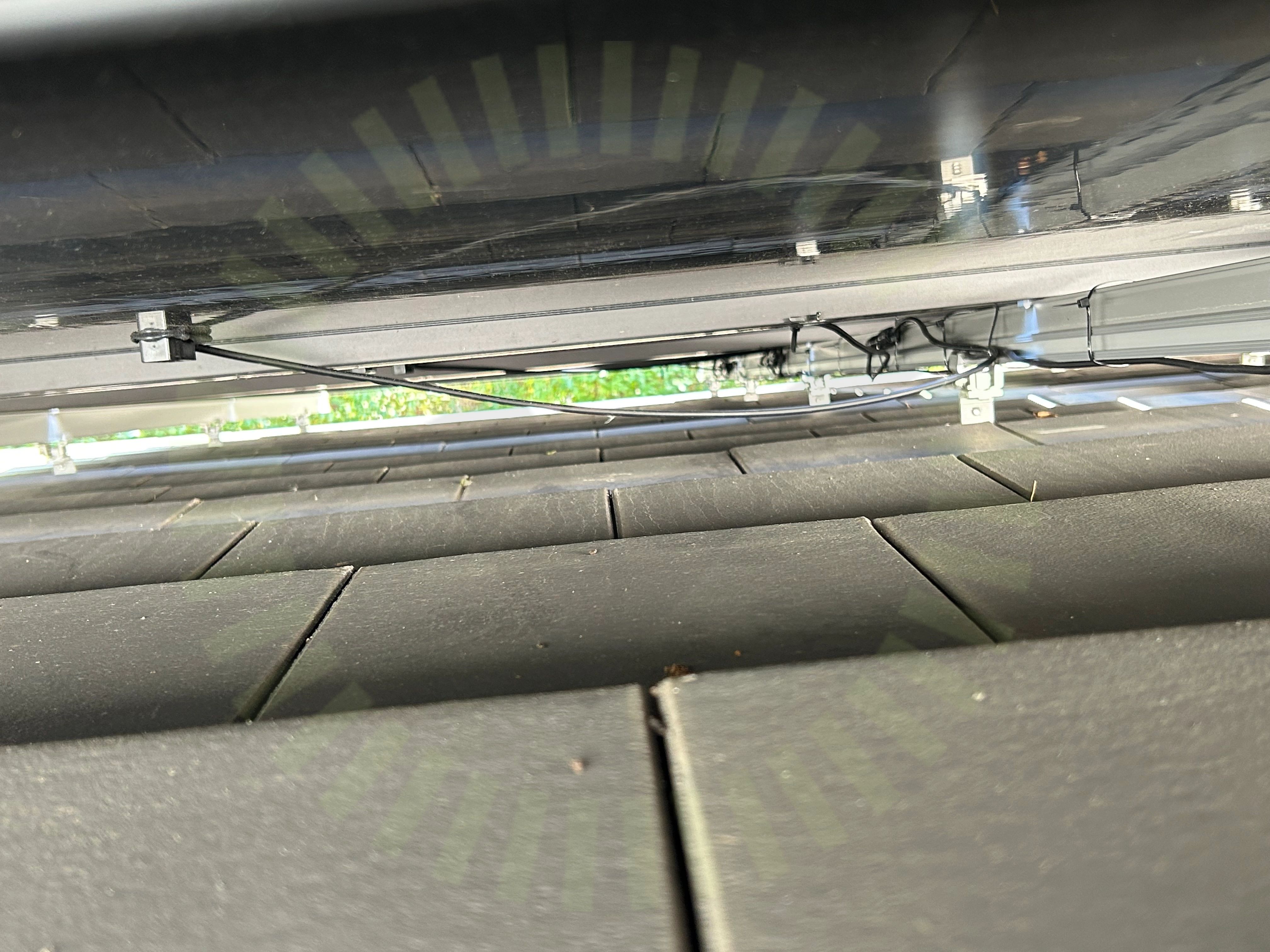

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

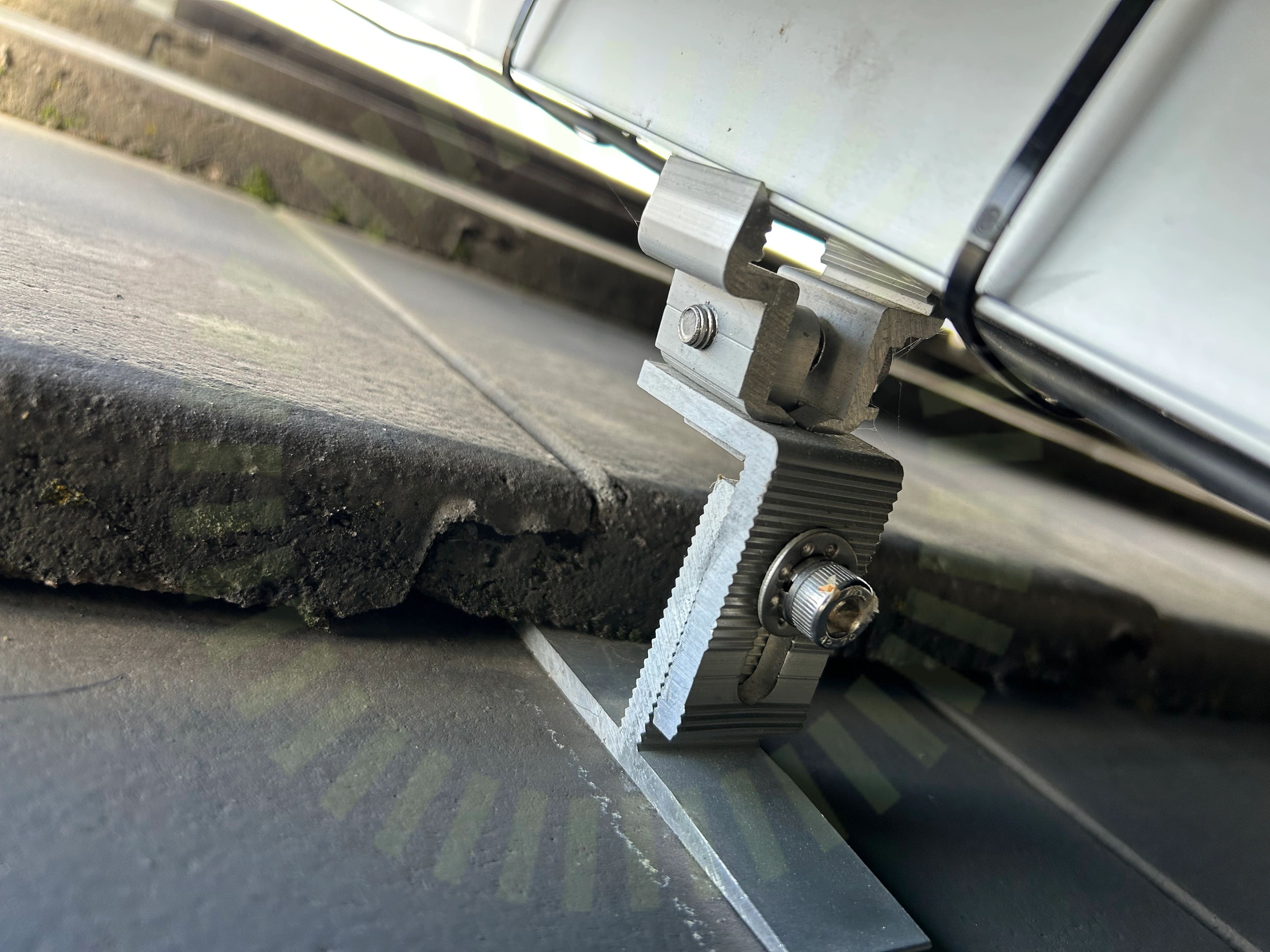

Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning. Den överlämnade lastberäkningen är för ett annat montagesystem.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera infästningarnas avstånd mot ej tillgängligt.

Godkända kontrollpunkter

19/23
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenskarvarSäkerhetsavståndTakgenomföringTredelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, PPAM: Onyxium Nano

Anmärkningar

5/15

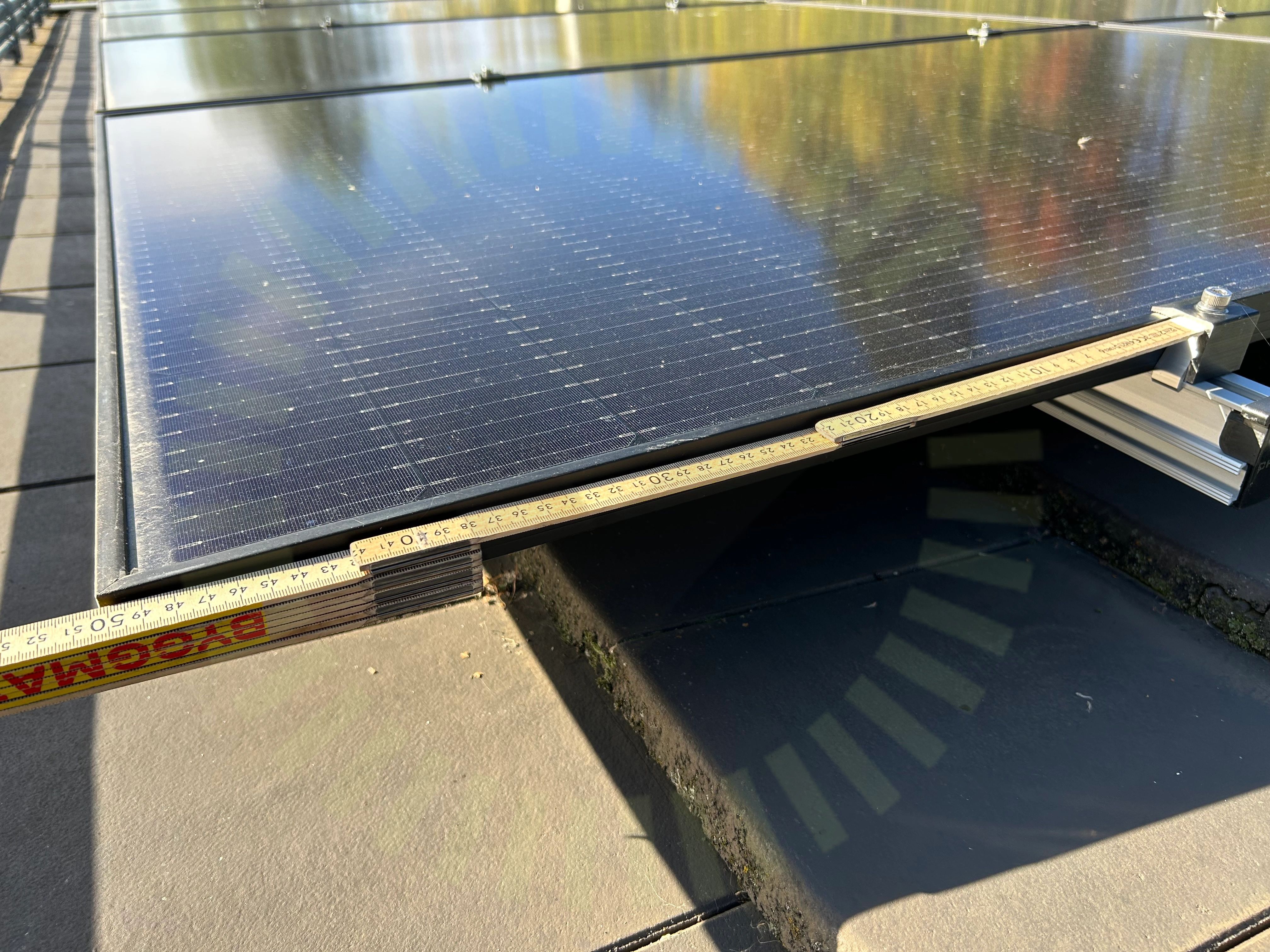

Fästenas placering

3.1 Fästenas placering

Inte godkänd

Underlag för klämmzoner saknas.

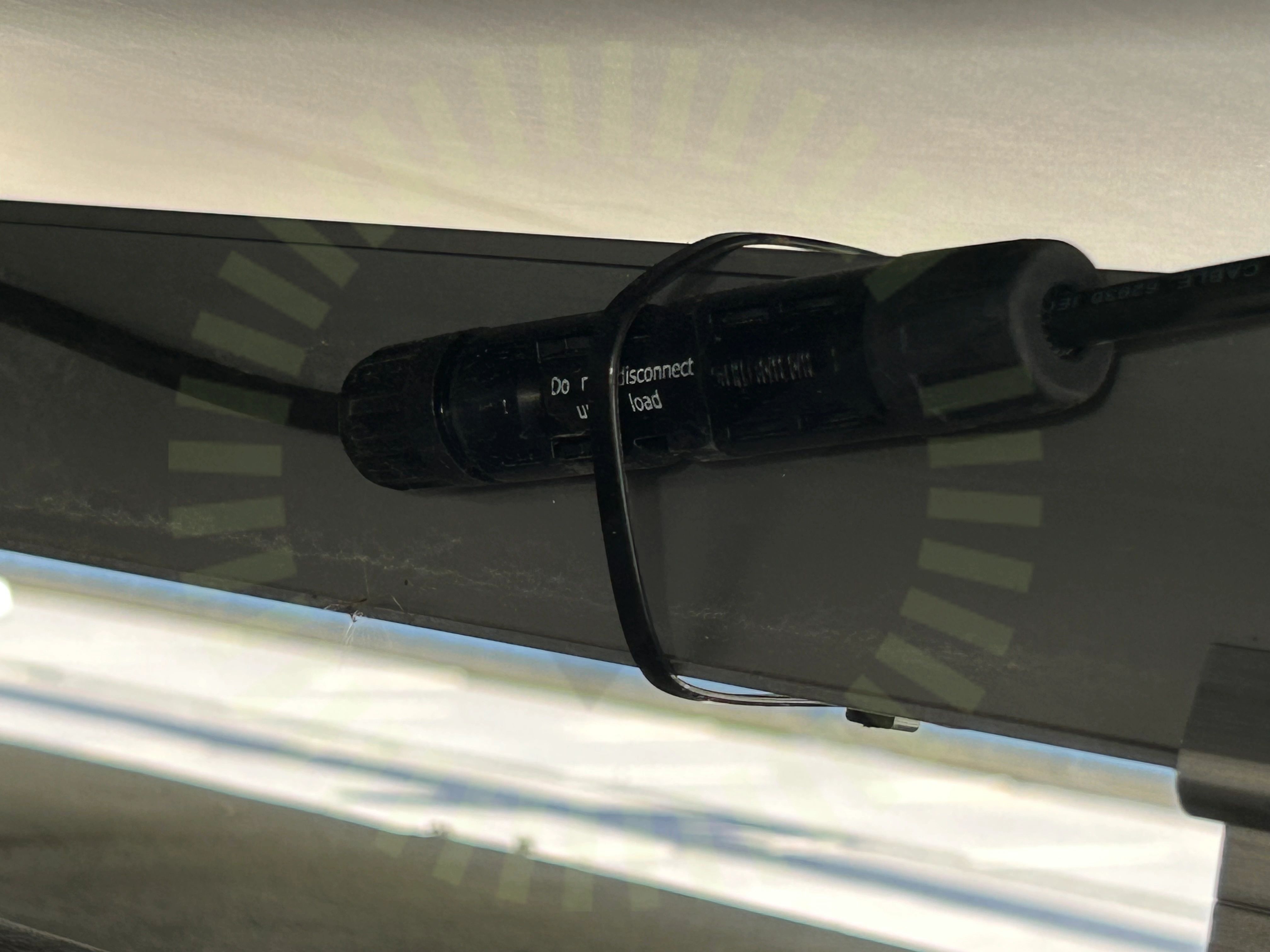

Kontaktdon

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

3.3 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manualer finns inte tillgängligt.

Förbindelse av kontakter

3.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

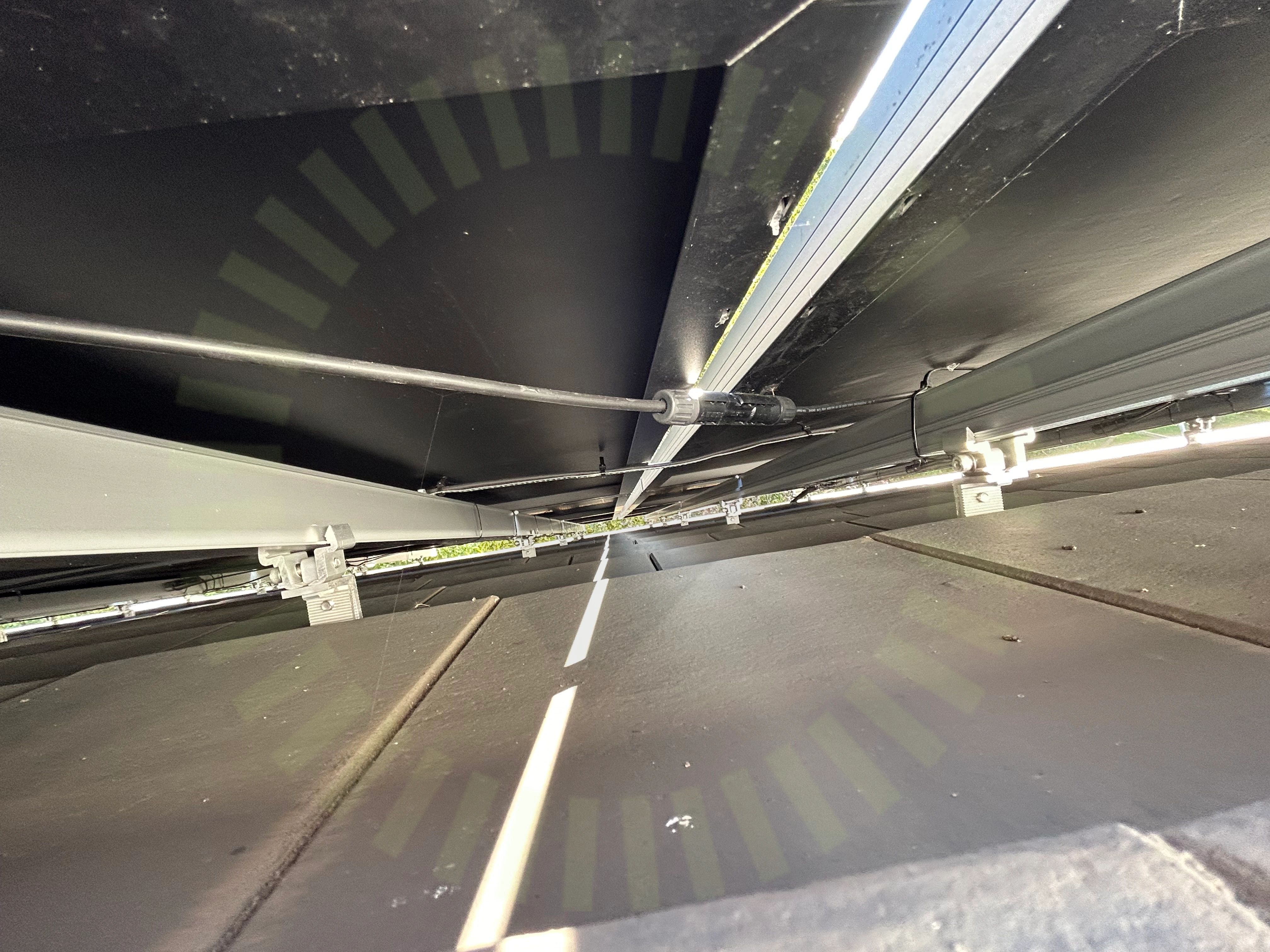

Stress på kontakter

3.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/15
DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Anmärkningar

1/7

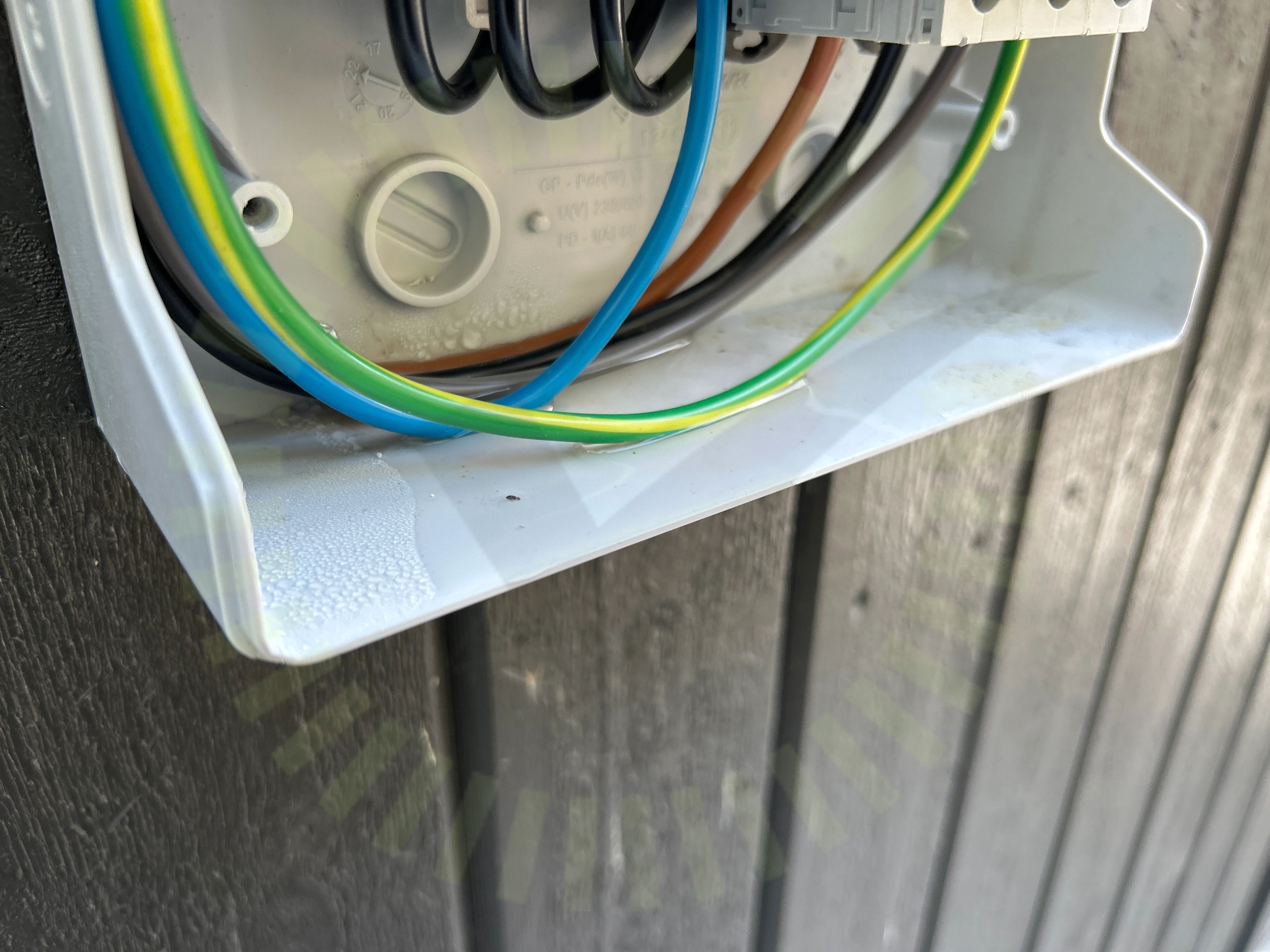

IP-Klassning

4.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Tydligt fuktigt i kapsling.

Godkända kontrollpunkter

6/7
BöjradieFemledarsystemFörskruvningarInfästningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/34

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Enkelisolerade ledare

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

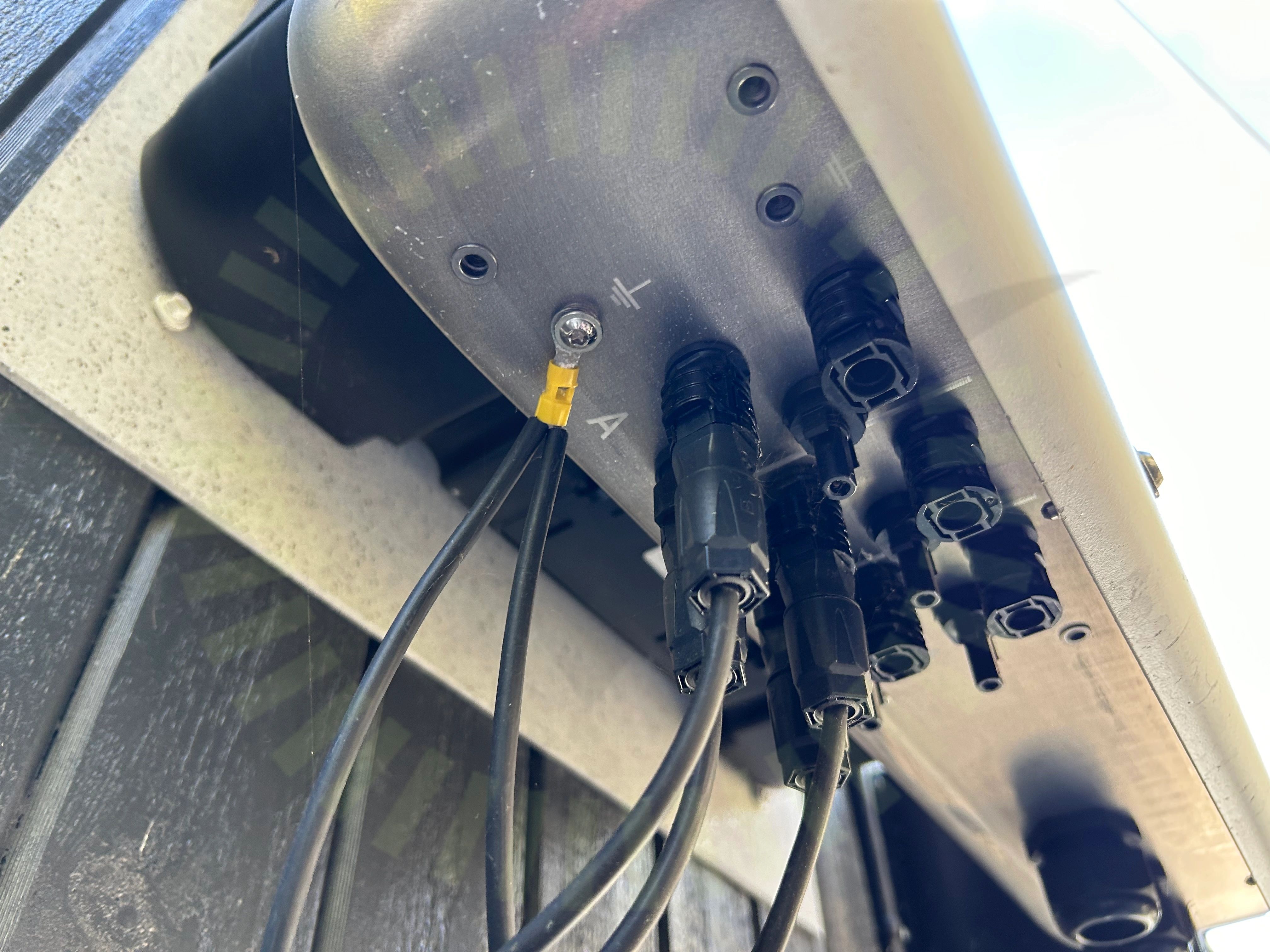

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Operating manual, STPxx-50-BE-en-10, Sida 35

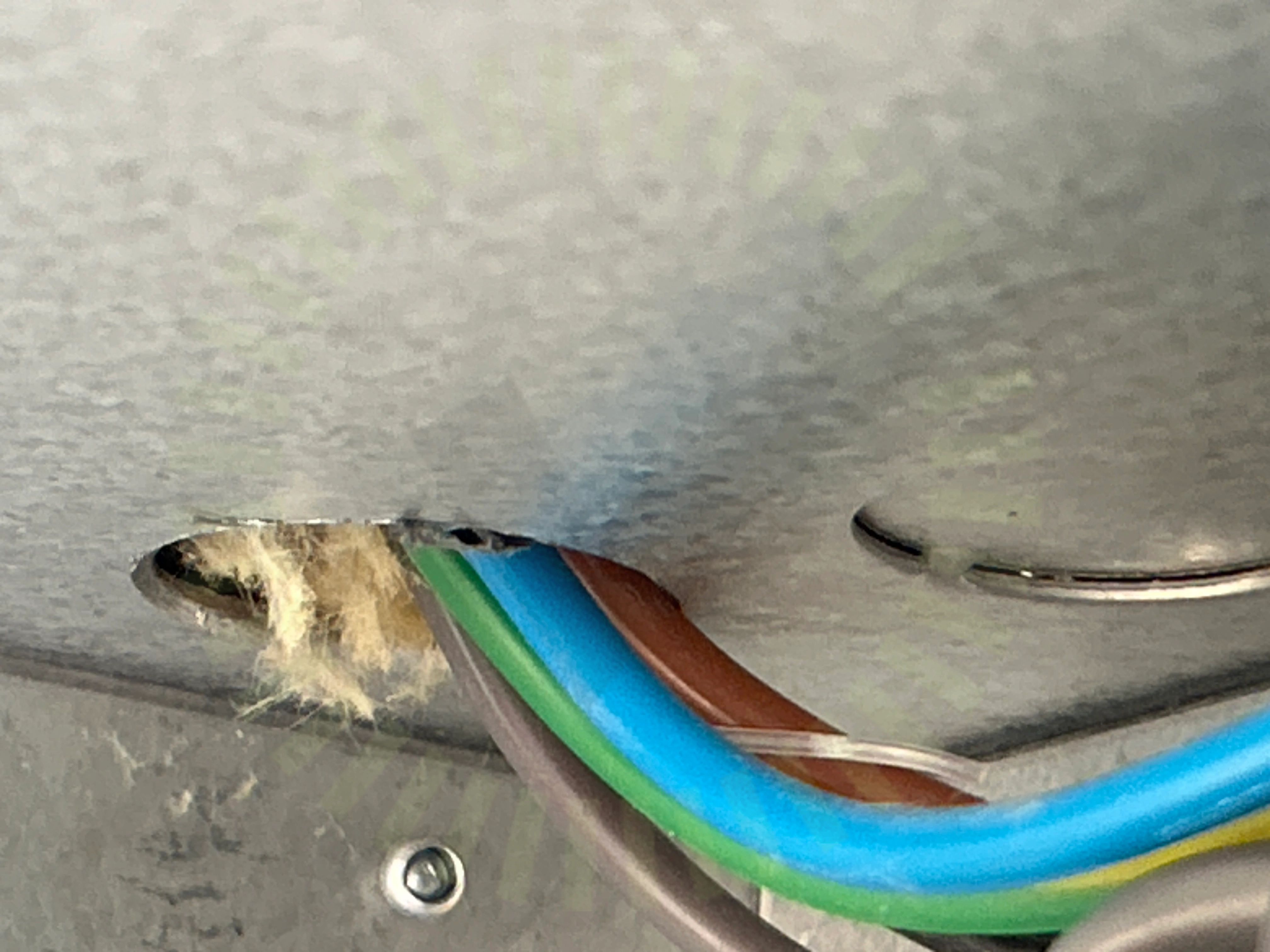

Skarp kant

6.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

6.5 Strängdesign

Inte godkänd

Paneler i strängen är inte alla samma panel.

Godkända kontrollpunkter

29/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
