Institutet för Solenergikvalitet

Besiktningsrapport

7.1
x

Installation genom

Sesol

Datum

1 september 2023

Ort

Göteborg, Västra Götalands län
Skydd mot beröring
Råspontsinfästning
Skenskarvar
77% godkända23% ej godkända

Om installationen

PanelerLongi: LR4-72HPH 430-460M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Longi: LR4-72HPH 430-460M

Anmärkningar

4/16
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules. sida 13.
Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules. sida 15-16.

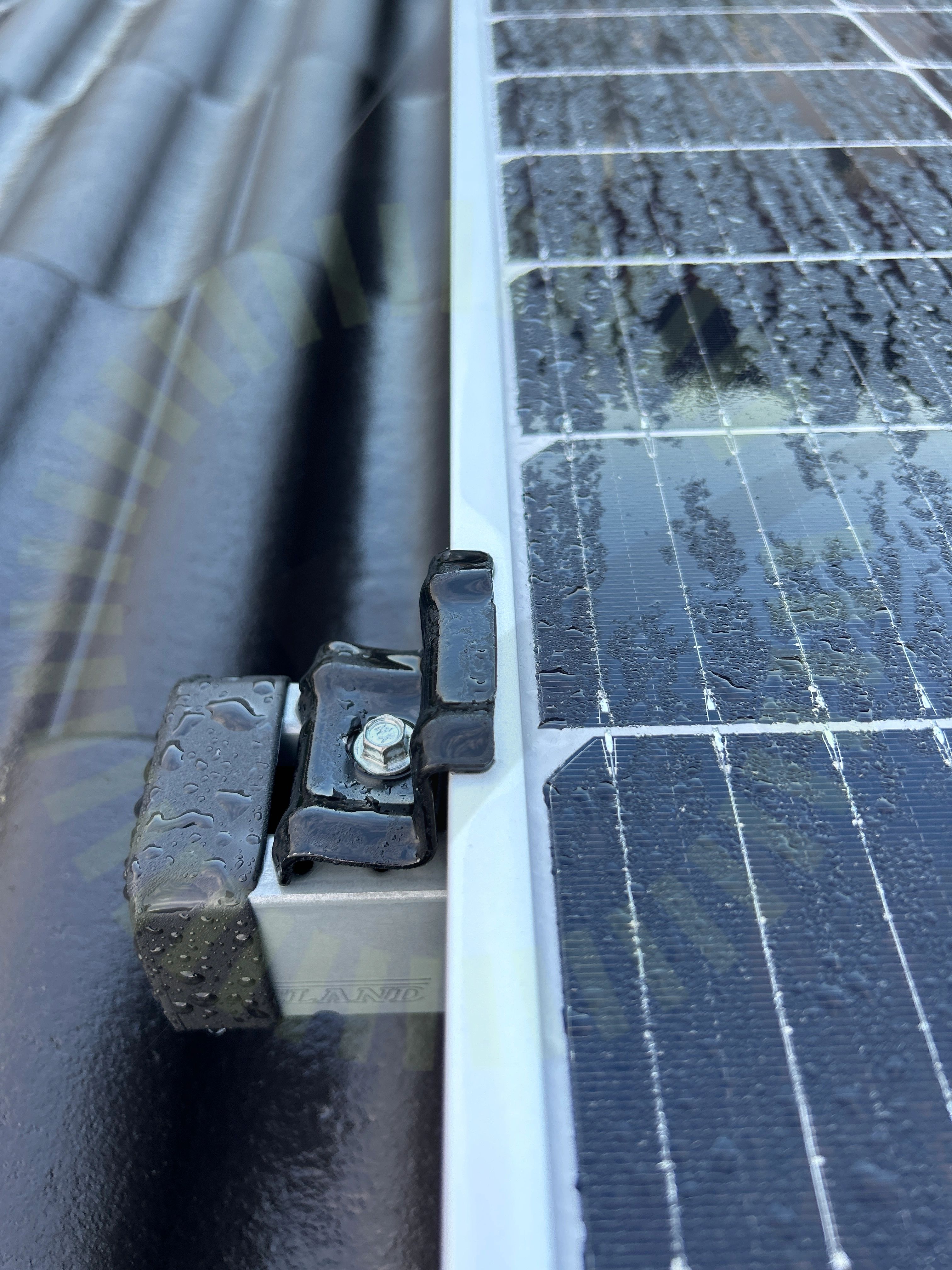

Klämmornas överlappning

3.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules. sida 14.
Panelkablagets böjradie

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

10/16
Avstånd till ytaDräneringshålKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

9/26

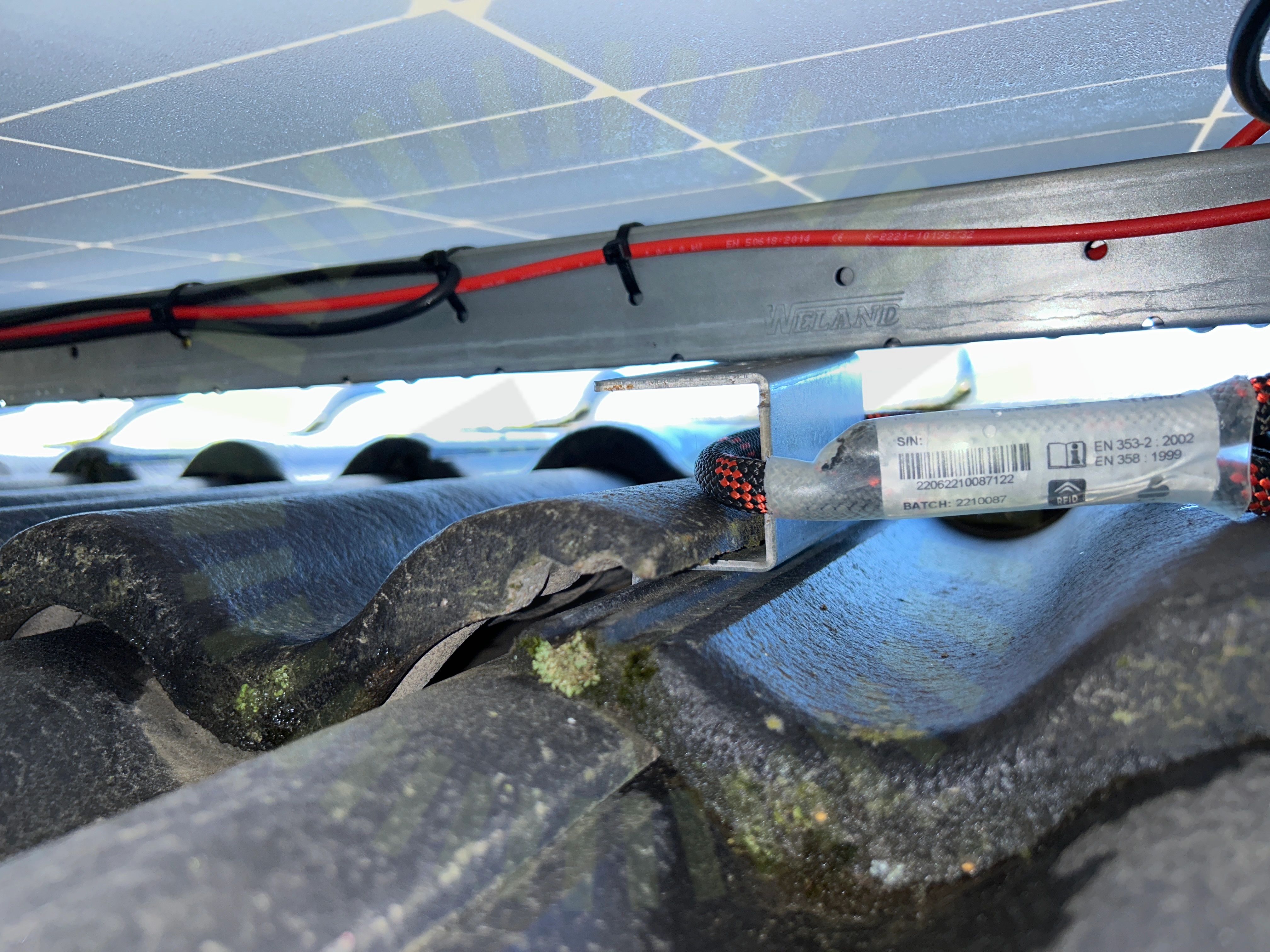

Glipande takpannor

4.1 Glipande takpannor

Inte godkänd

Glipande takpannor innebär risk för att fukt, smuts och skadedjur kan ta sig in, samt att pannan får en sned belastning vilket ökar risken för att den spricker.

Infästning råspont

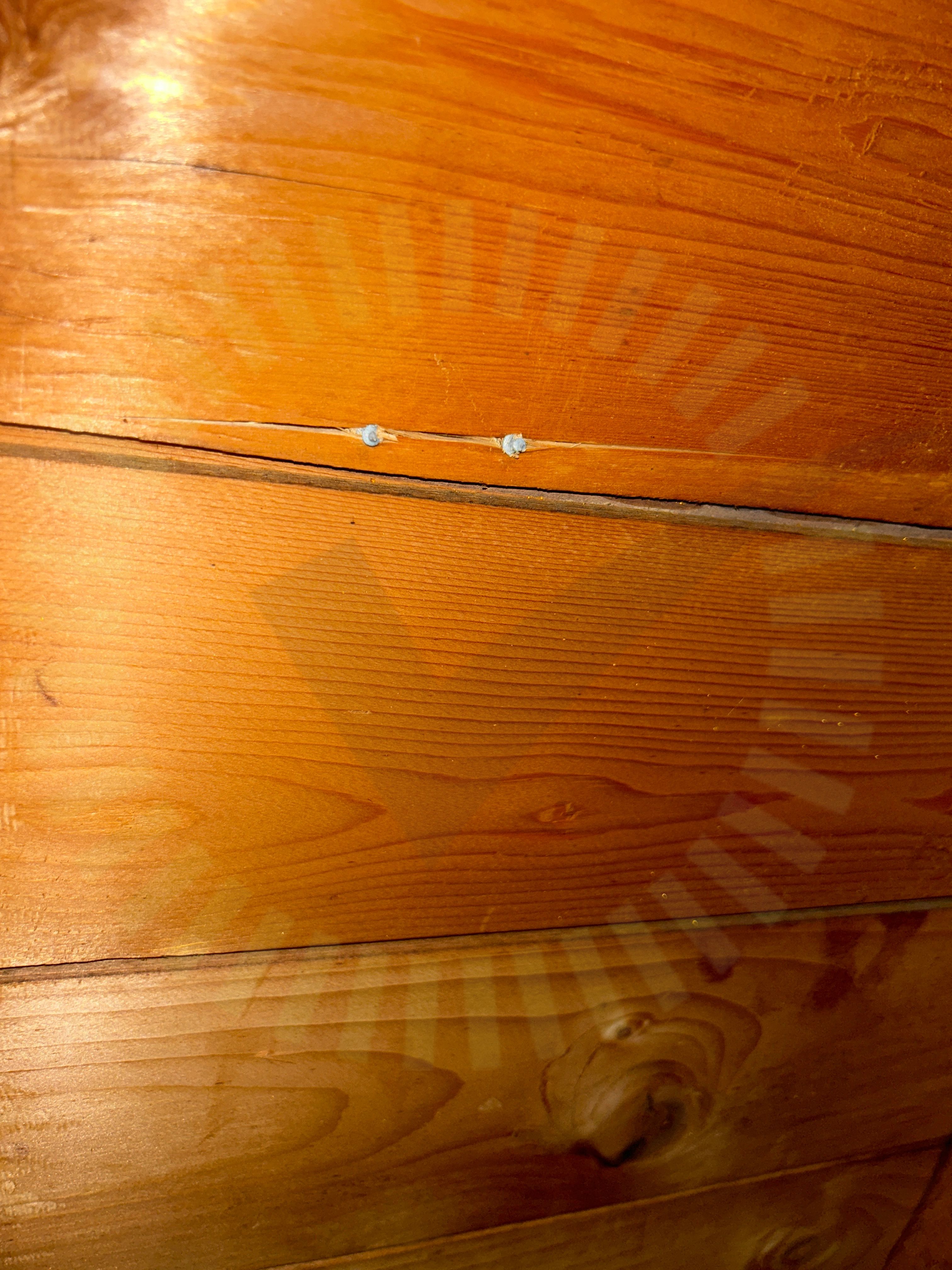

4.2 Infästning råspont

Inte godkänd

Ej tillräckligt många skruv i råspontsinfästningen.

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

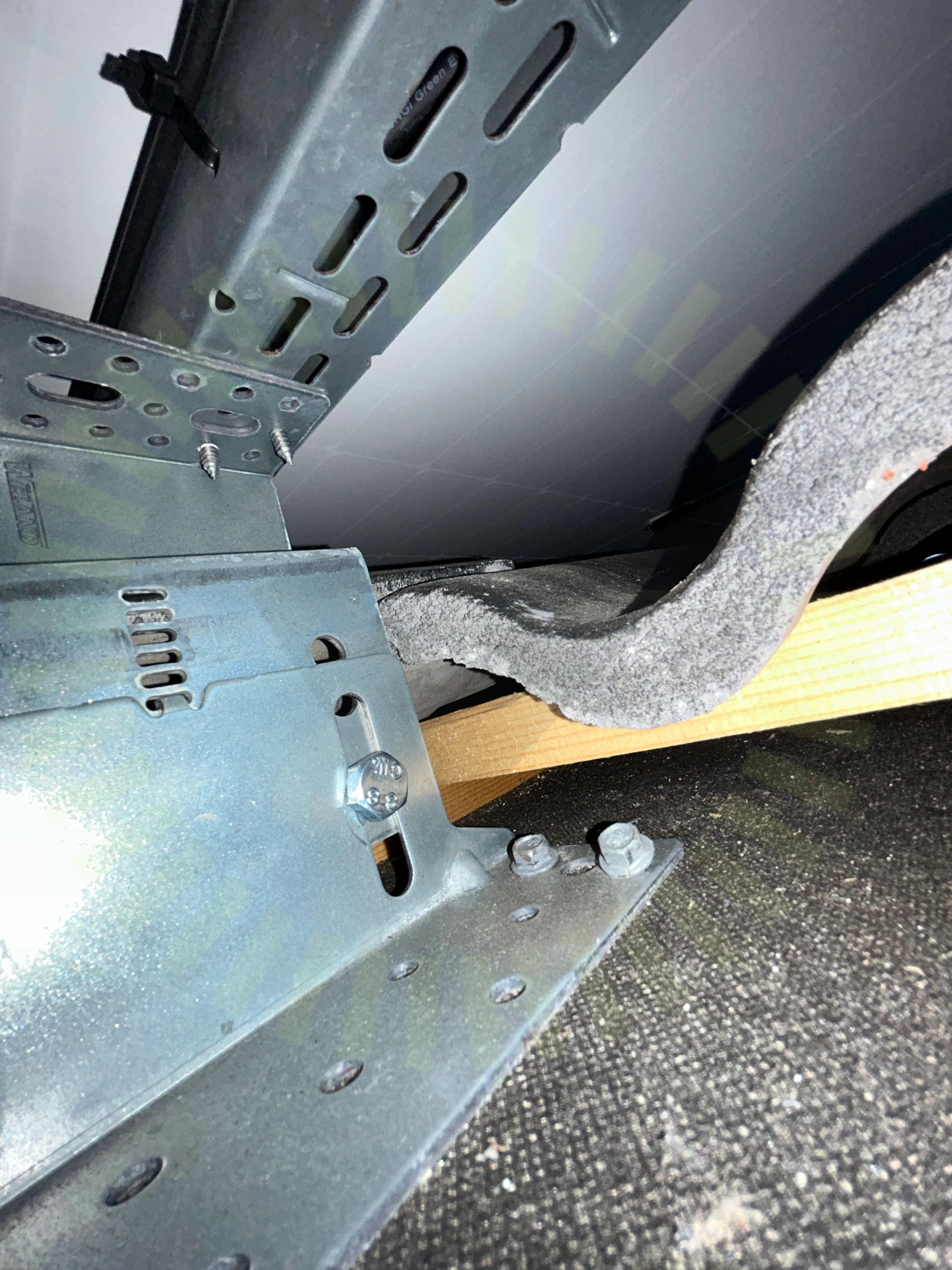

Råspontsinfästning

4.4 Råspontsinfästning

Inte godkänd

Skruv sitter snett i råspont

MA5104. Sid 1 (1) | Version 4 - 221101

4.5 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Högsta uppmätta mått är 150 cm.

Snö- och vindlastberäkning
Skenskarvar

4.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte komplett, saknas för en takyta.

Tillverkarens montageanvisningar

4.8 Underbyggnad

Inte godkänd

Lastberäkning att kontrollera mot saknas. Uppmätt 22 mm.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

4.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högsta uppmätta mått är 90 cm.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Undercentral

Anmärkningar

3/8

5.1 Böjradie

Inte godkänd

Böjar ska ha en sån radie att ledare och kablar inte skadas.

Förskruvningar

5.2 Förskruvningar

Inte godkänd

Förskruvning ej tillräckligt hårt dragen, kabel är rörlig.

Skydd mot beröring

5.3 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

5/8
BrytareFemledarsystemInfästningIP-KlassningPlacering

Varselmärkning

Anmärkningar

1/5
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

8/33
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
AC anslutning växelriktare

7.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

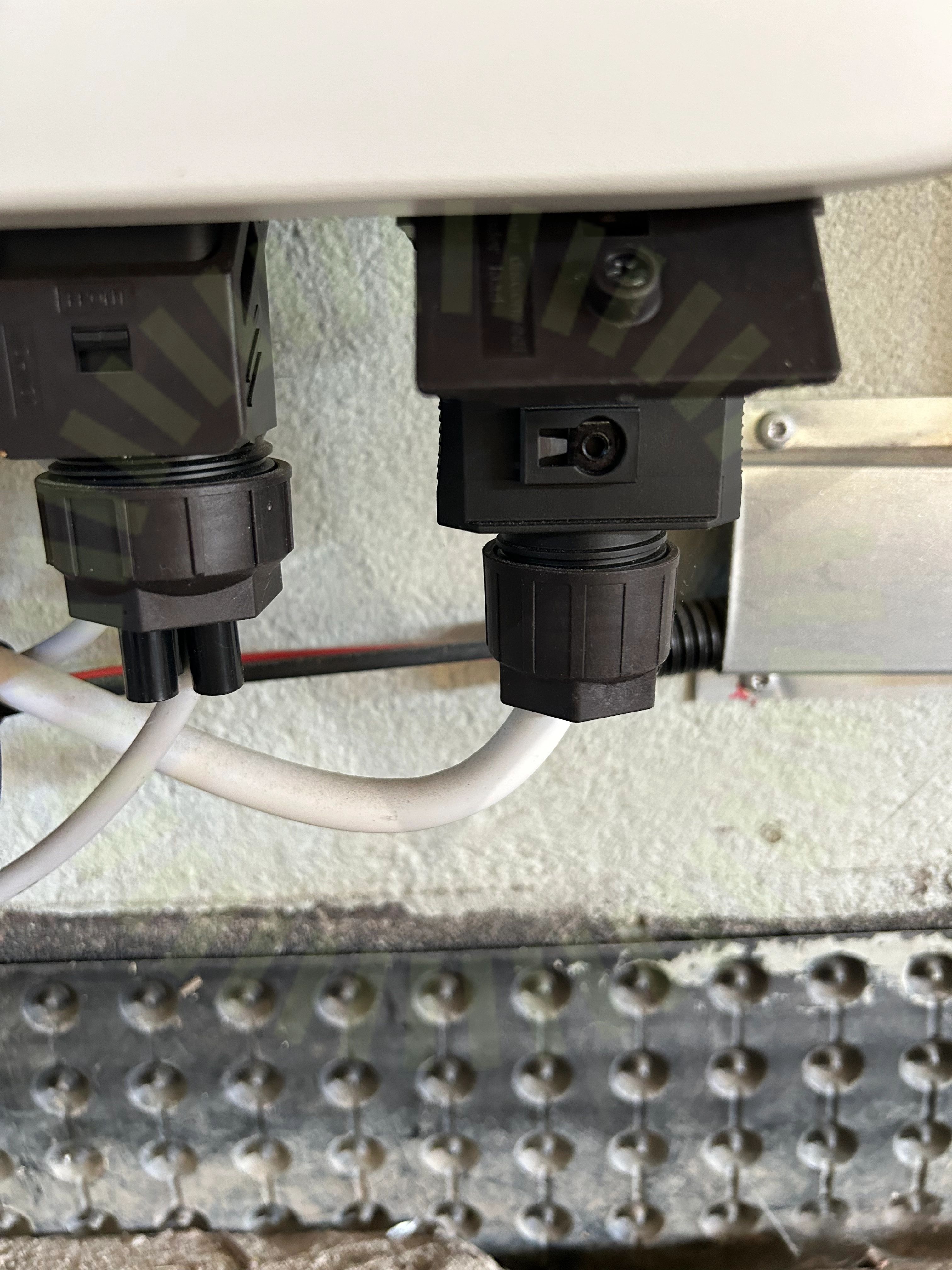

AC Böjradie

7.3 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

DC Kablage skydd

7.4 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

Genomföringar

7.5 Genomföringar

Inte godkänd

Genomföring inte tätad.

Skarp kant

7.6 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Stress på kontakter

7.7 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Uppskalad ledare

7.8 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

25/33
AC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionVentilationVäderbeständigt material
