Institutet för Solenergikvalitet

Besiktningsrapport

7.0
x

Installation genom

Sydpumpen AB

Datum

13 december 2022

Ort

Halmstad, Hallands län
Dragavlastade
Infästning läktfäste
Skarp kant
70% godkända30% ej godkända

Om installationen

PanelerQ.PEAK DUO ML-G10.X
MontagesystemNordic Solar: Läktfäste
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
Sydpumpen AB

Installerad av Sydpumpen AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Villa, Nordic Solar: Läktfäste

Anmärkningar

8/17
Avstånd panna

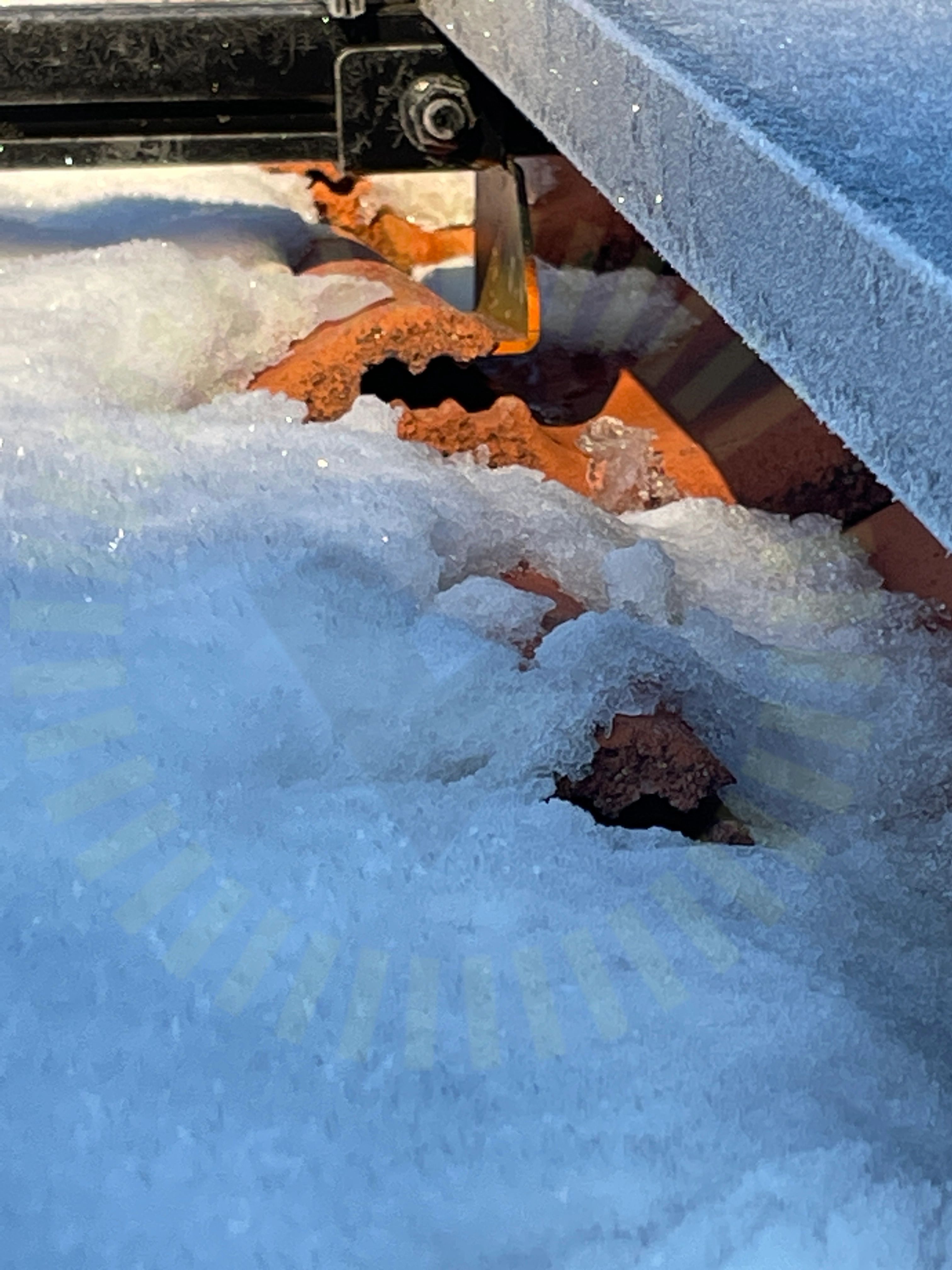

2.1 Avstånd panna

Inte godkänd

För stort avstånd mellan krok och panna, lyfter ovanliggande panna

Tillverkarens anvisningar
Skador

2.2 Skador

Inte godkänd

Panna sönder

Tillverkarens anvisningar
Infästning läktfäste

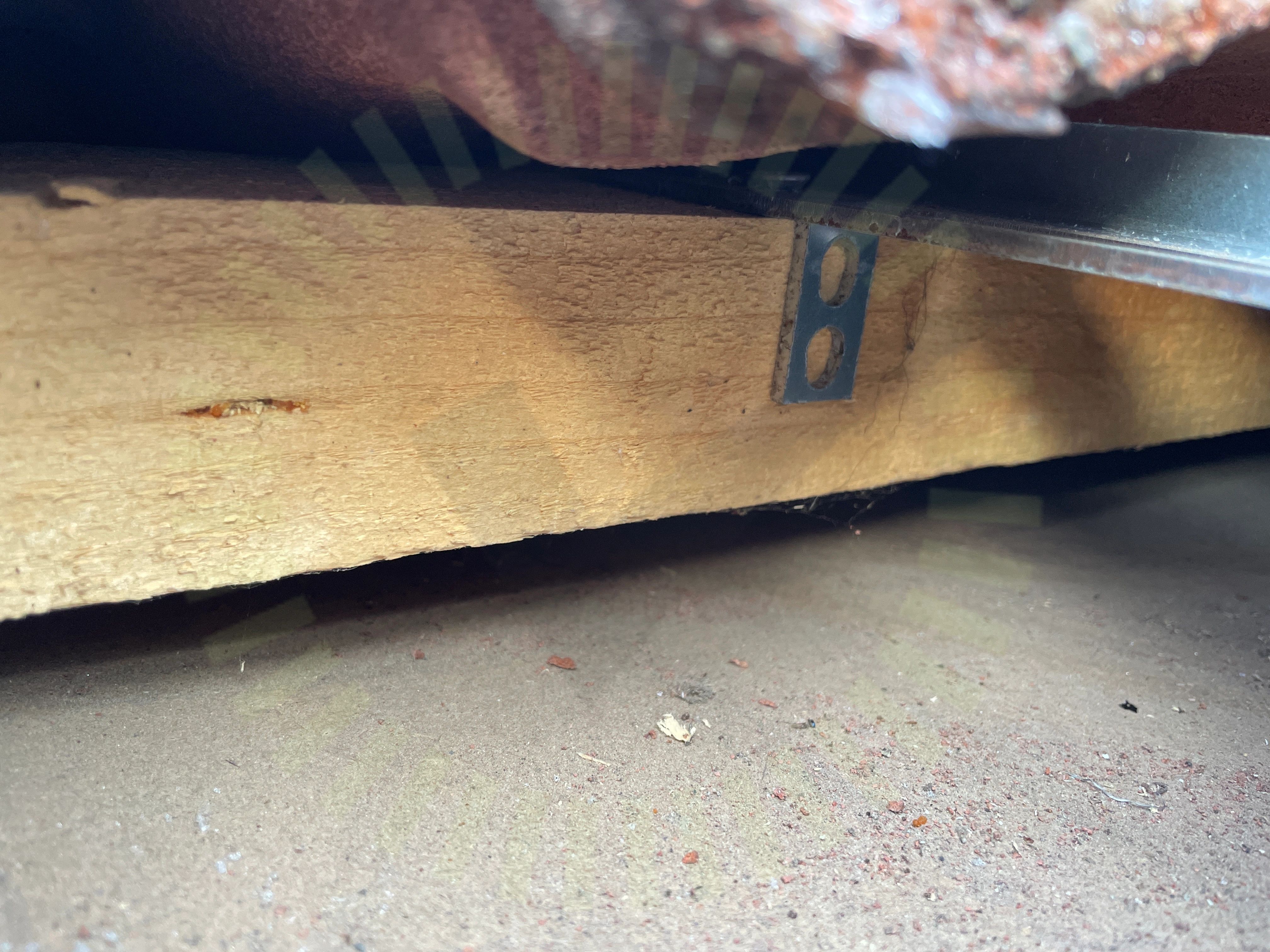

2.3 Infästning läktfäste

Inte godkänd

Kroken ej infäst korrekt enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Kabeluppfästning

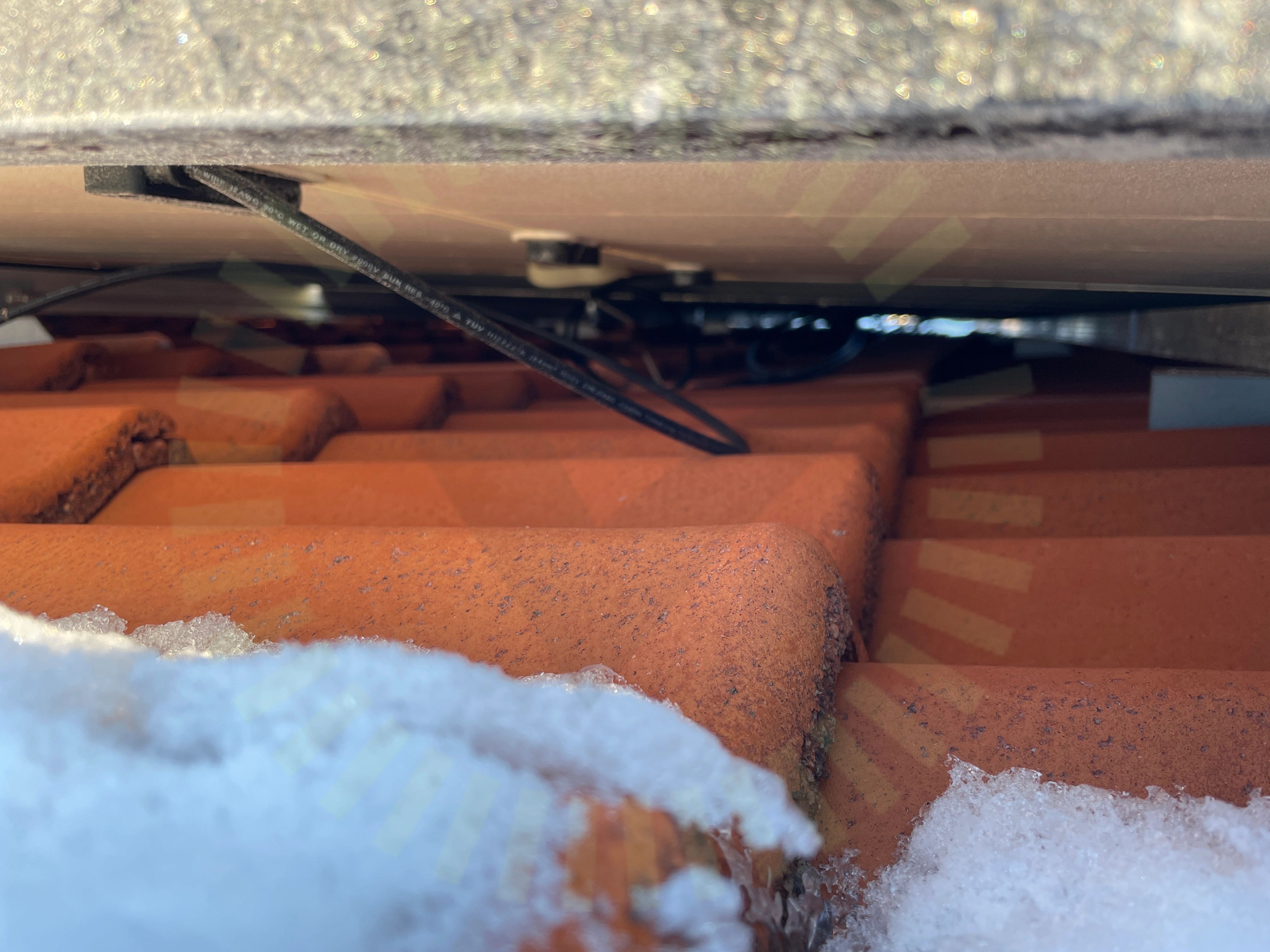

2.4 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)
Skarp kant

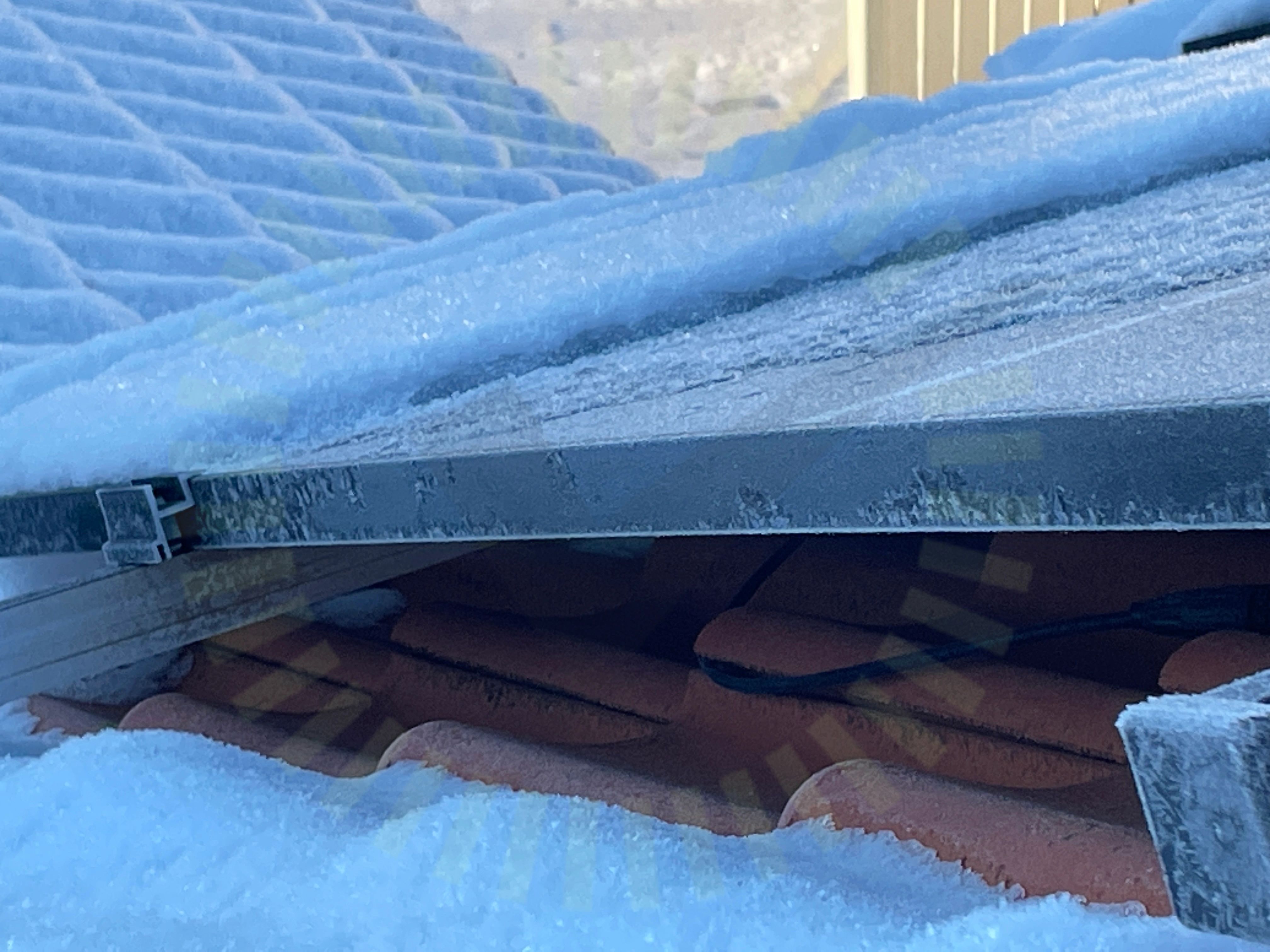

2.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant, kommer skada kablage

SEK 457 (26.1)

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas uppmätt. Mått krokar 1350 mm (Rek 1200mm i anvisningarna.)

Tillverkarens montageanvisningar
Väderbeständigt material

2.7 Väderbeständigt material

Inte godkänd

Buntband ej väderbeständiga.

SS 436 40 00 (522.11)

2.8 Överhäng

Inte godkänd

Lastberäkning saknas, högst uppmätt mått överhäng 500mm. Lägst uppmätt mått 180mm

Tillverkarens anvisningar

Godkända kontrollpunkter

7/17
BärläktFrämmande materialInfästning skenaShimsSkarv skenaSkyddSlutfäste

Ej tillgängligt vid besiktning

2/17
MittfästeTakgenomföring

Villa, Q.PEAK DUO ML-G10.X

Anmärkningar

3/11
Dragavlastade

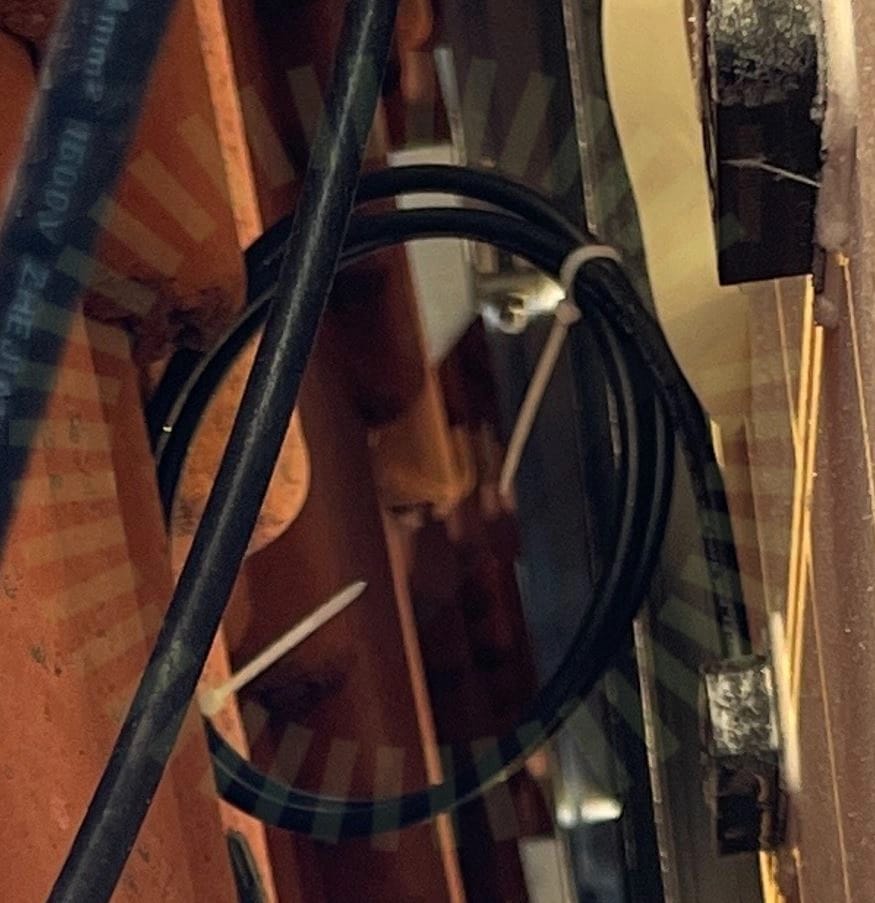

3.1 Dragavlastade

Inte godkänd

Kablar ej uppfästa korrekt , ger stress på dragavlastningen

SS 436 40 00 (522.8.3)

3.2 Förbindelse av kontakter

Inte godkänd

Blandade tillverkare på anslutningskontakt mot panel.

SS 436 40 00 (712.526.1)
Panelramar separerade

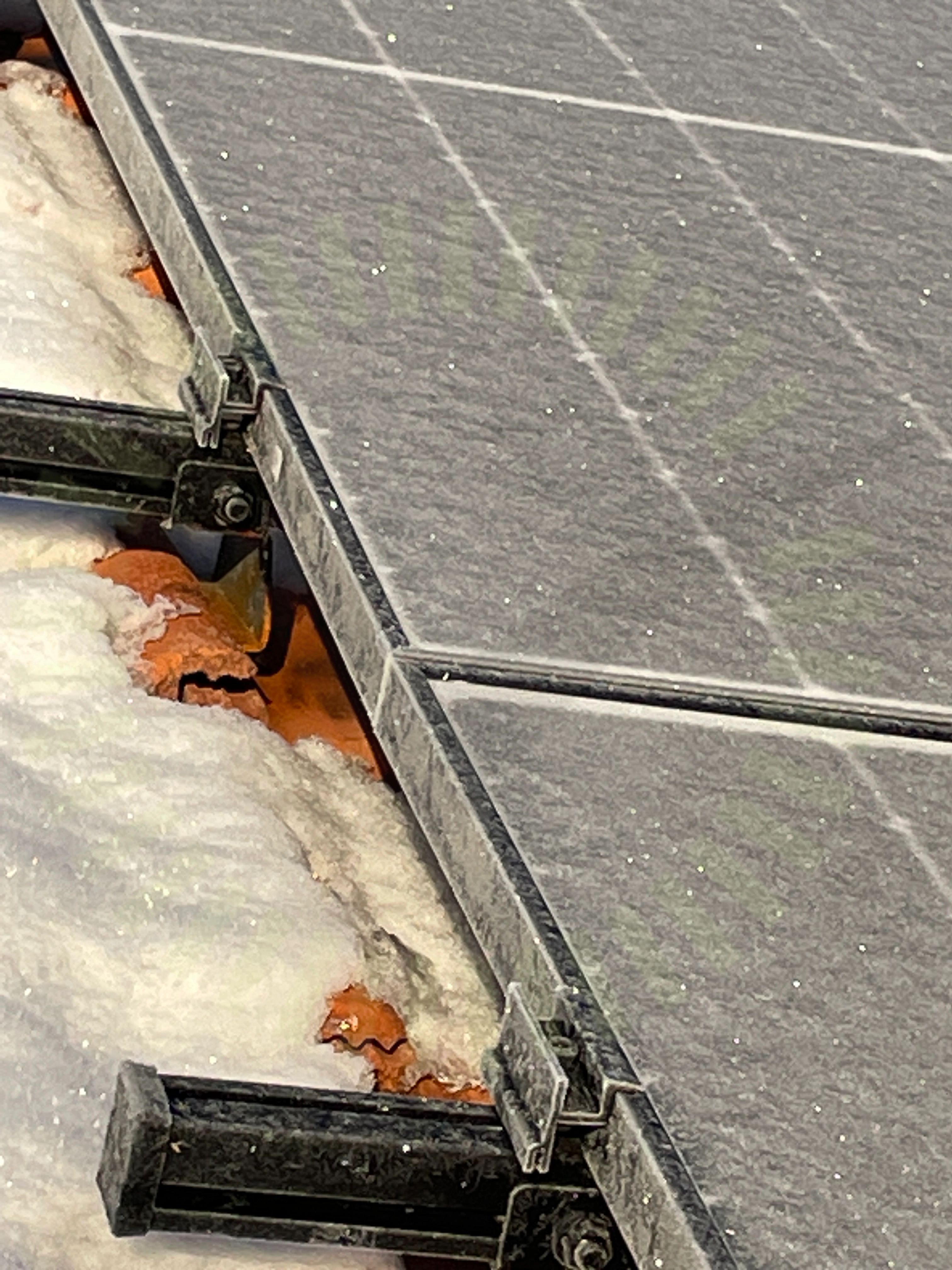

3.3 Panelramar separerade

Inte godkänd

Paneler sitter dikt med varandra

Tillverkarens anvisningar

Godkända kontrollpunkter

6/11
DräneringshålFästens placeringFöremål BakstyckeHöjdskillnadLutningSkugga

Ej tillgängligt vid besiktning

2/11
SkadorSträngförläggning

Växelriktare

Anmärkningar

5/23
Avstånd

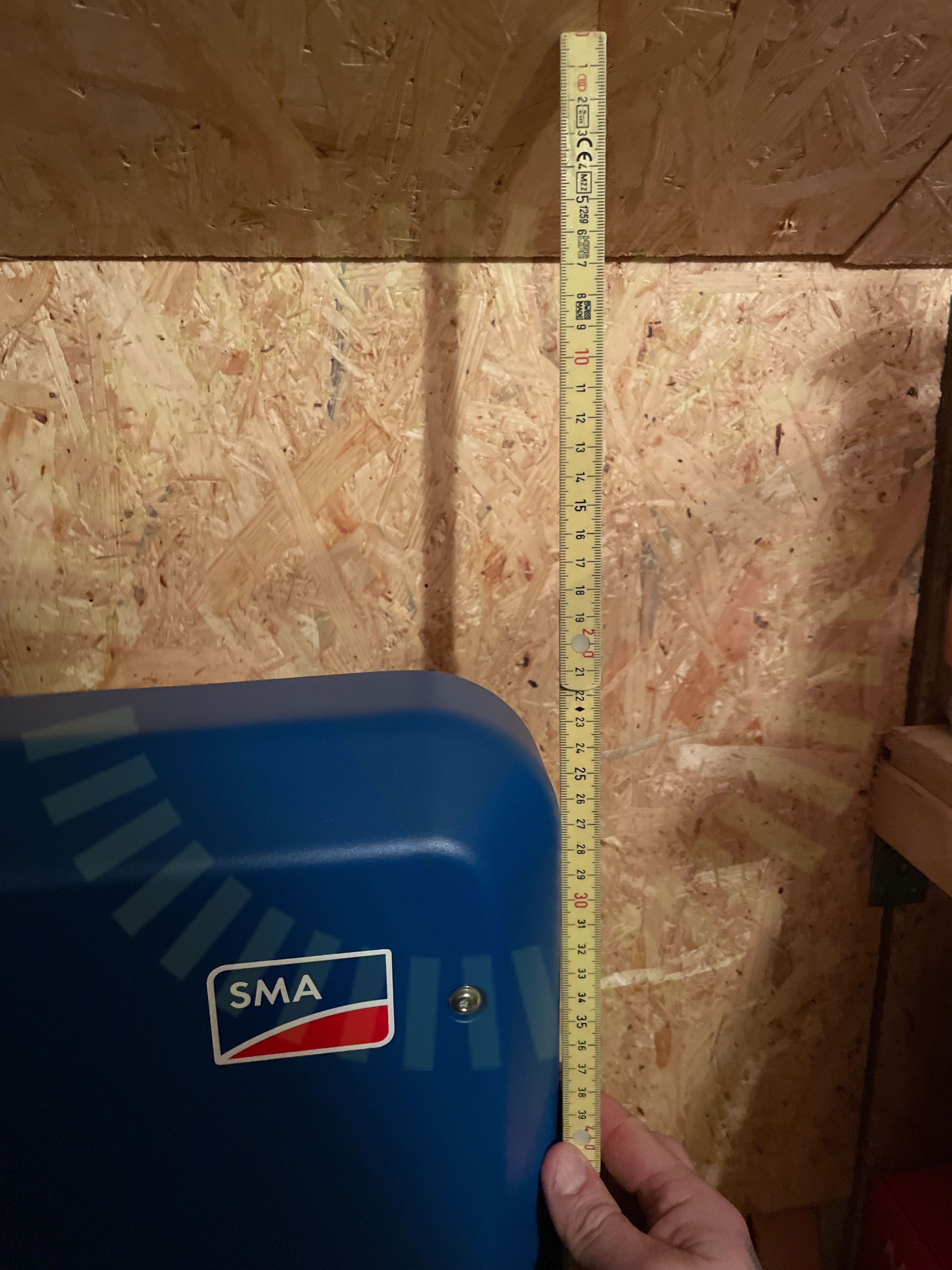

4.1 Avstånd

Inte godkänd

Ej monterat enligt tillverkarens anvisningar

STP8-10-3AV-40-BE-sv-15 | Version 1.5
Bakomliggande material

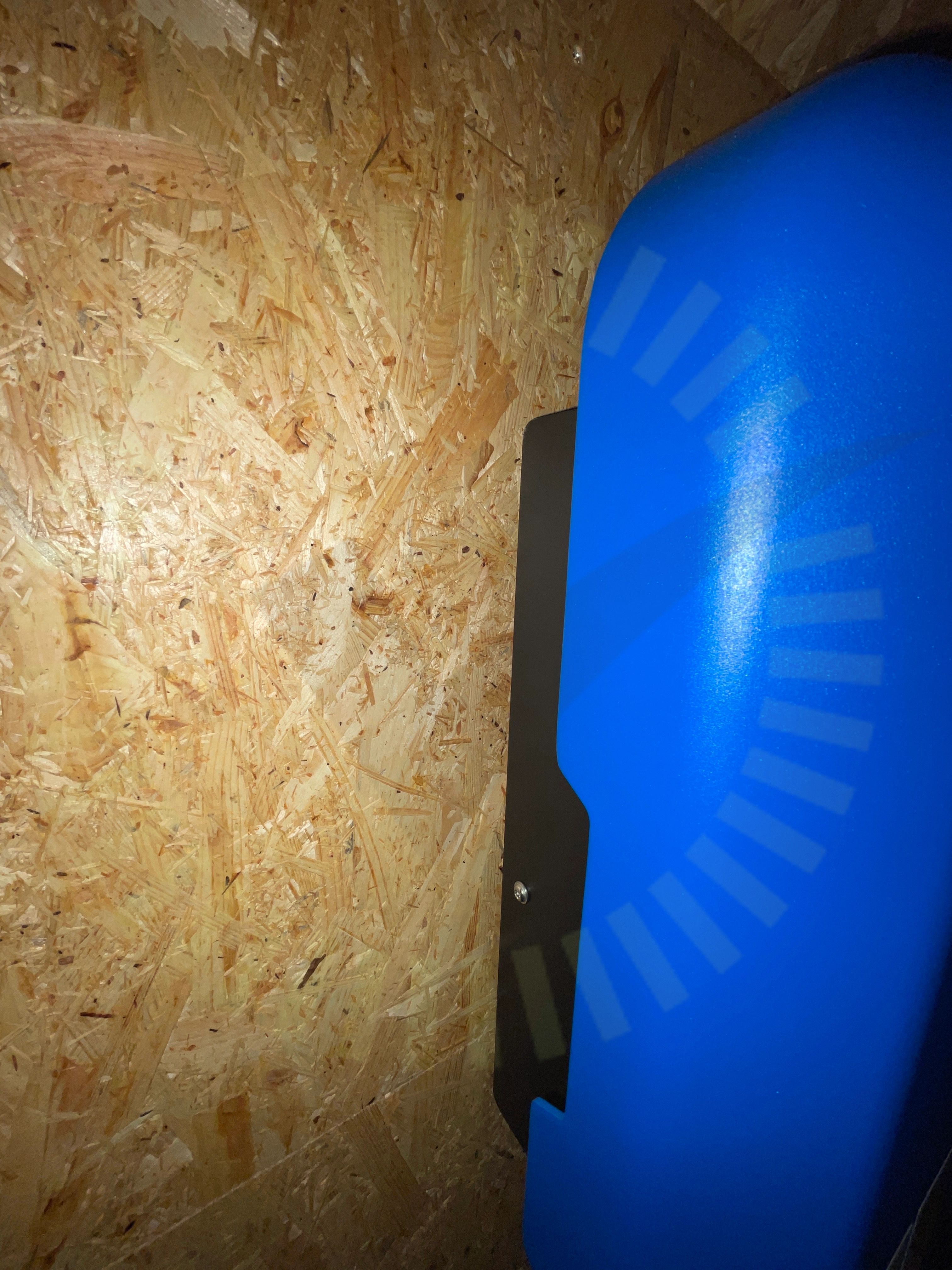

4.2 Bakomliggande material

Inte godkänd

Monterat på brännbart material

STP8-10-3AV-40-BE-sv-15 | Version 1.5
DC Förläggning

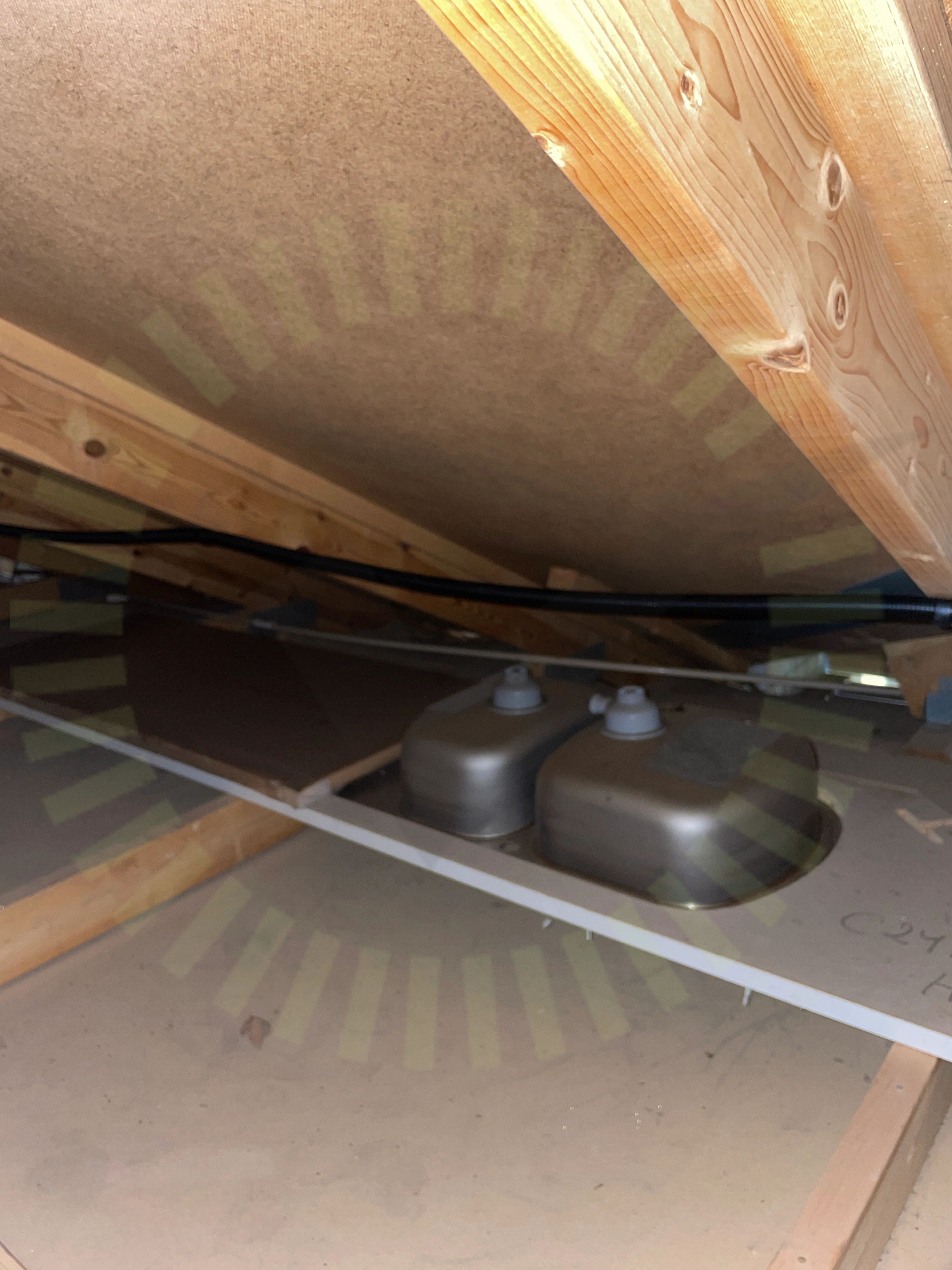

4.3 DC Förläggning

Inte godkänd

Slang för DC kablage ej monterat med tillräckligt stöd

4.4 Dokumentation Växelriktare

Inte godkänd

Resultatrapport saknas

Märkning

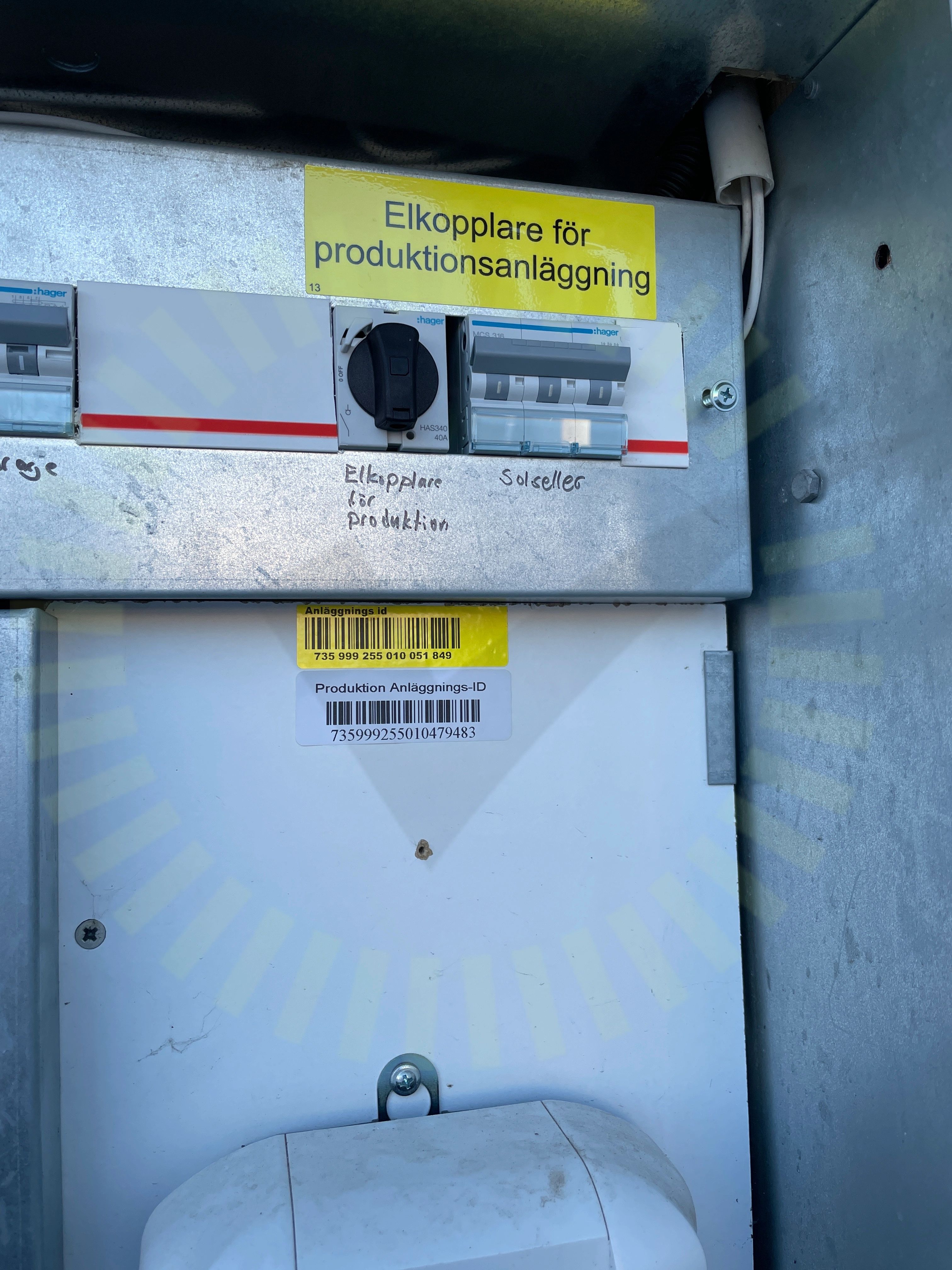

4.5 Märkning

Rekommendation

Dymoremsa som märkning rekommenderas.

Godkända kontrollpunkter

18/23
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktHuvudsäkringInfästning bakplattaKabelLedare fastspändaSäkringVinkel
