1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.0
Installation genom
Solar Choice
Datum
15 april 2024
Ort
Mörarp, Skåne län
82% godkända18% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 xxx/MR
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareGroWatt: MOD 3-10KTL3-XH
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Solar Choice som har ett medelhögt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
GroWatt: MOD 10-15KTL3-X
Anmärkningar
1/32

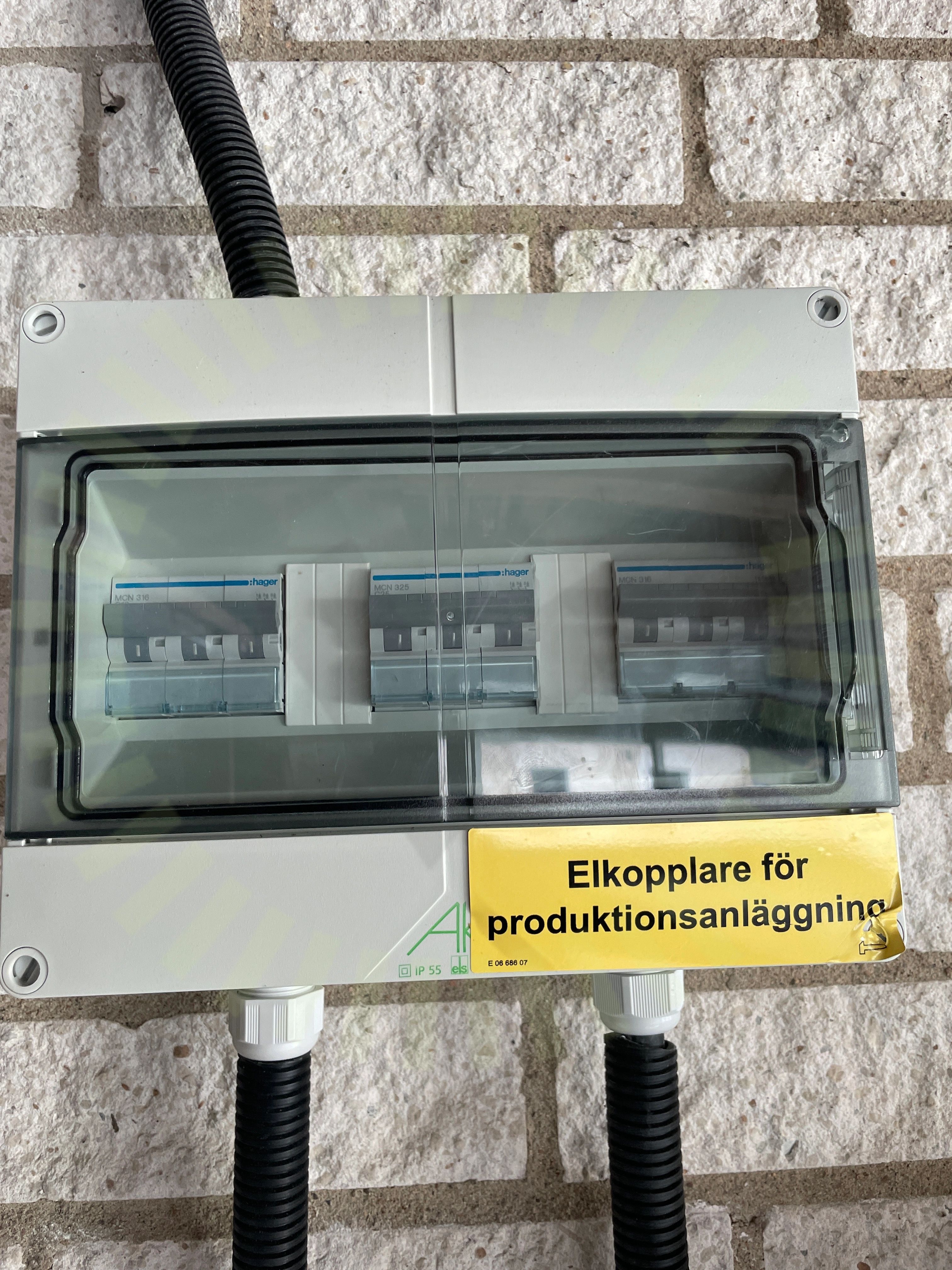

2.1 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
27/32AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterFastsäkring av produktFörskruvningGenomföringarInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/32DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
4/38

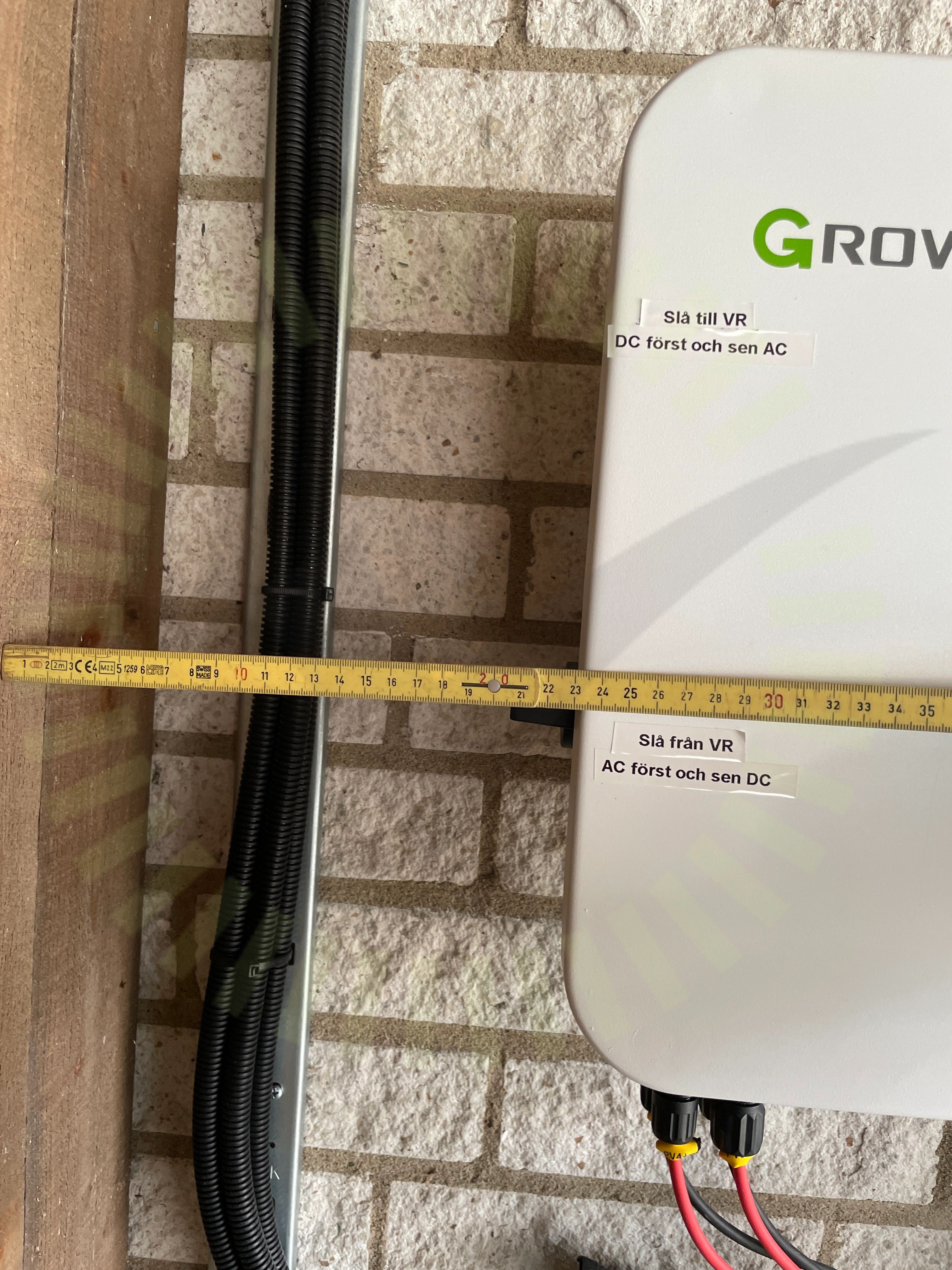

3.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

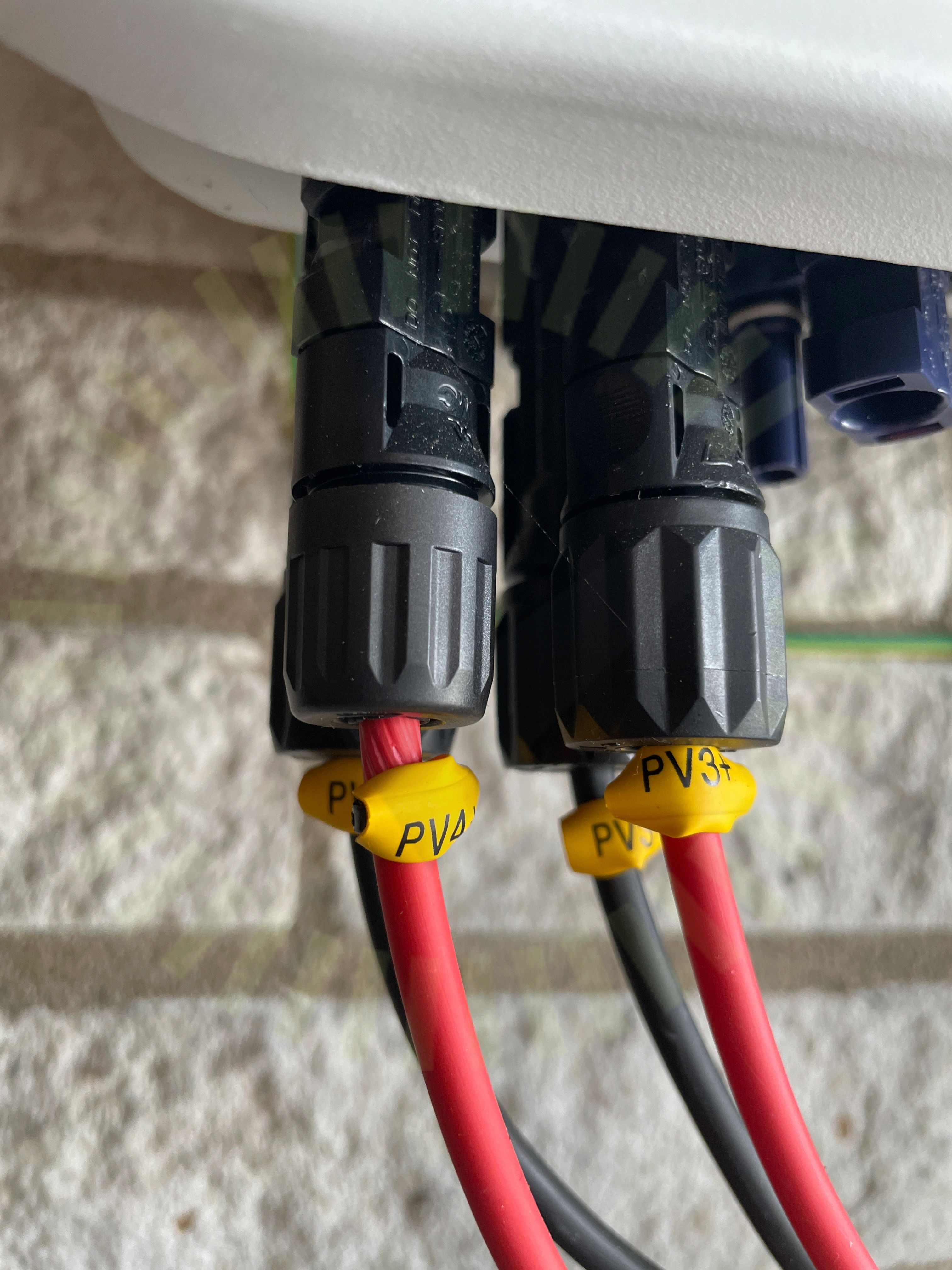

3.2 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)

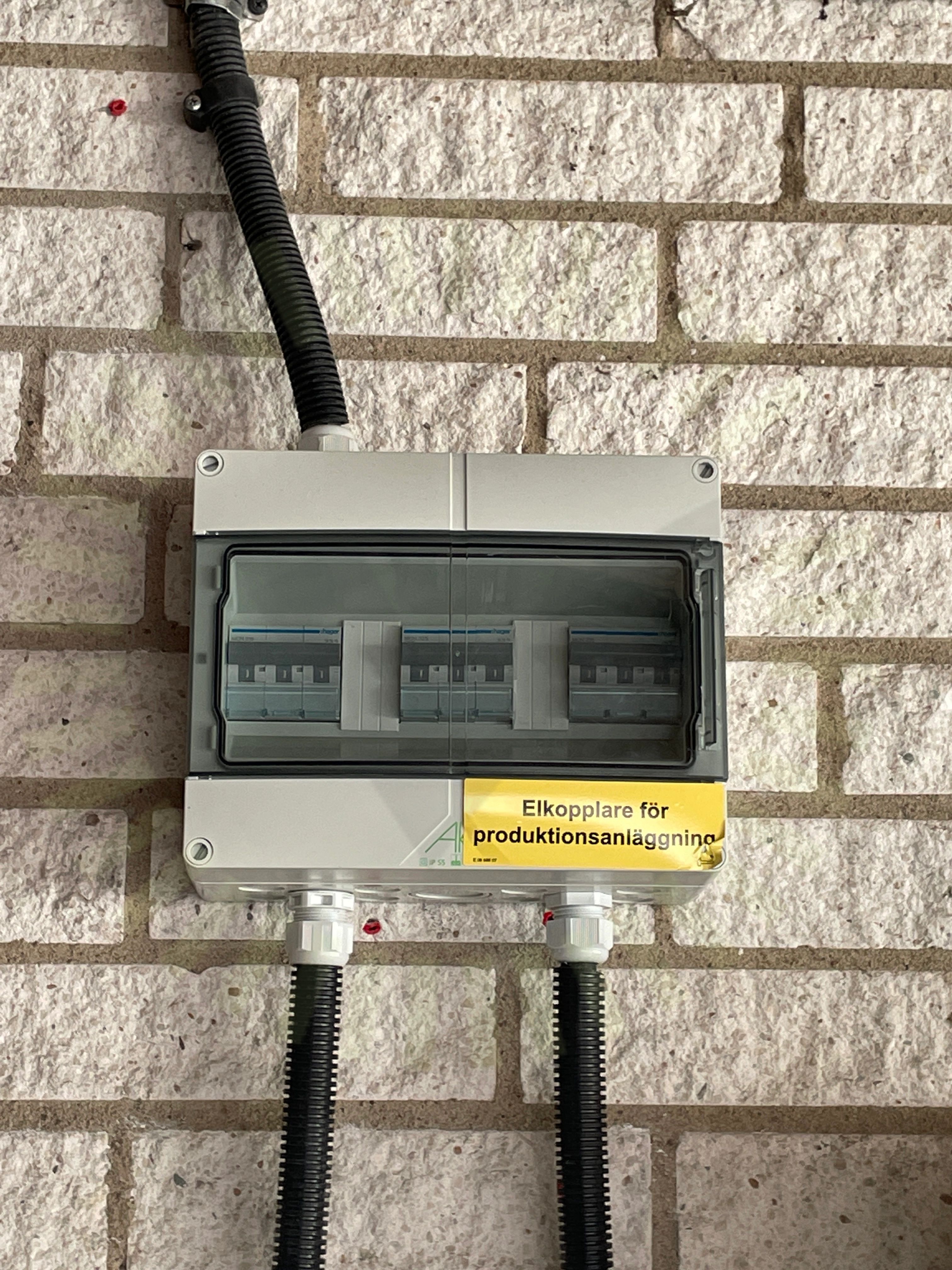

3.3 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Detta gäller även vid fasadmätarskåp. Se referens.
SS 436 40 00 (712.514.101)

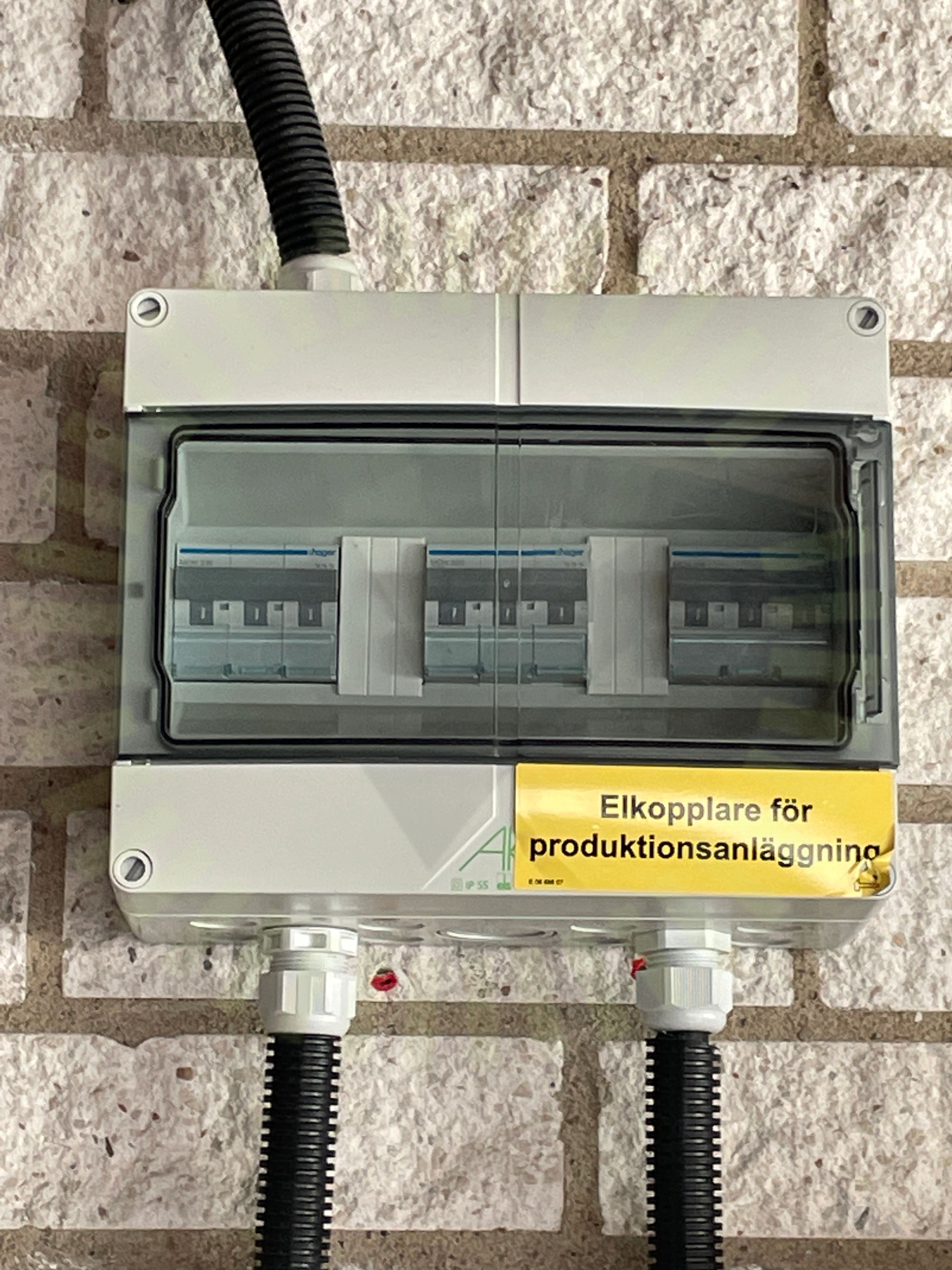

3.4 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
31/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/38DC Max SpänningDC Min SpänningSträngdesign
JA Solar: JAM54S30 xxx/MR
Anmärkningar
6/15

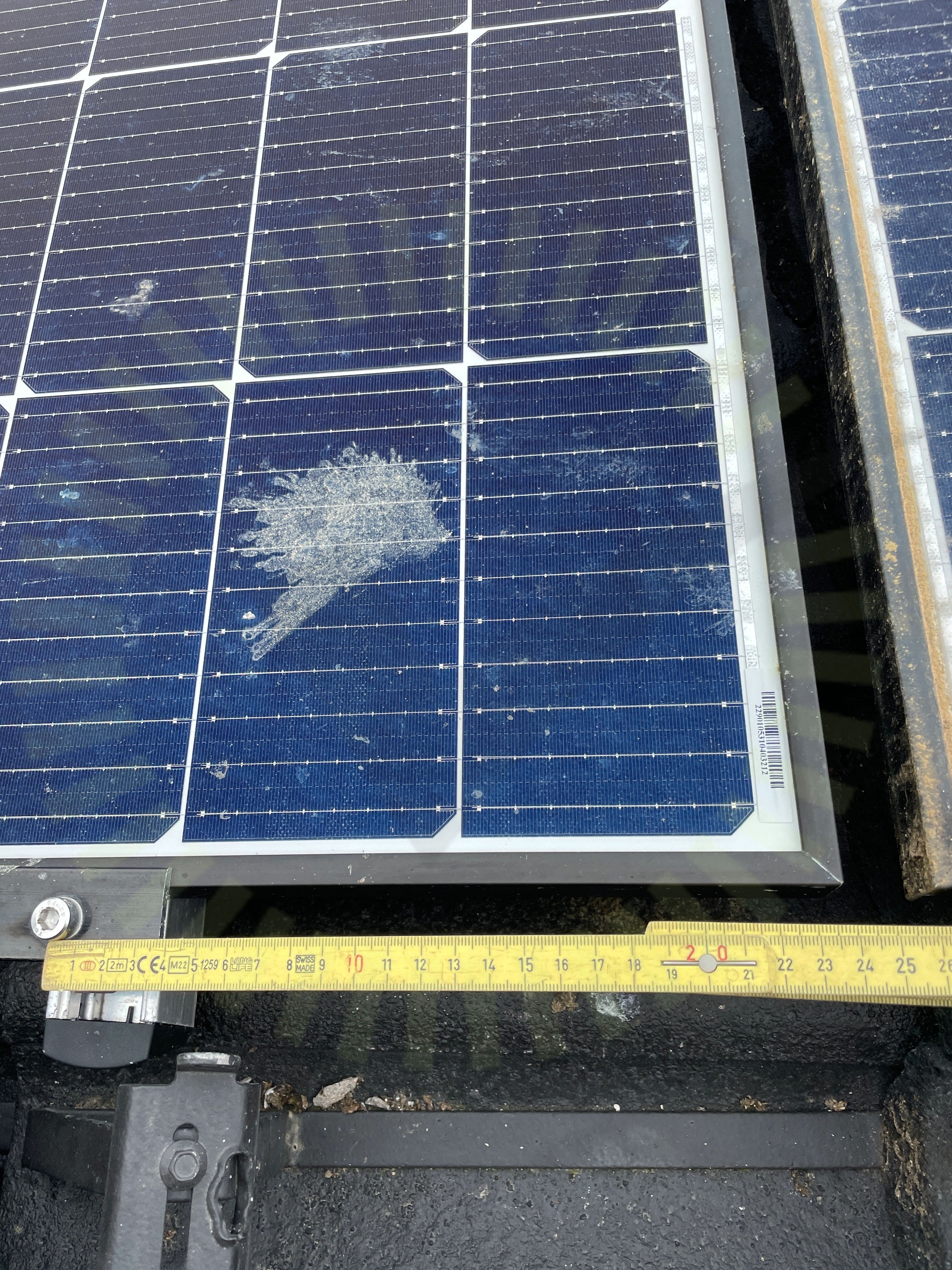

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar

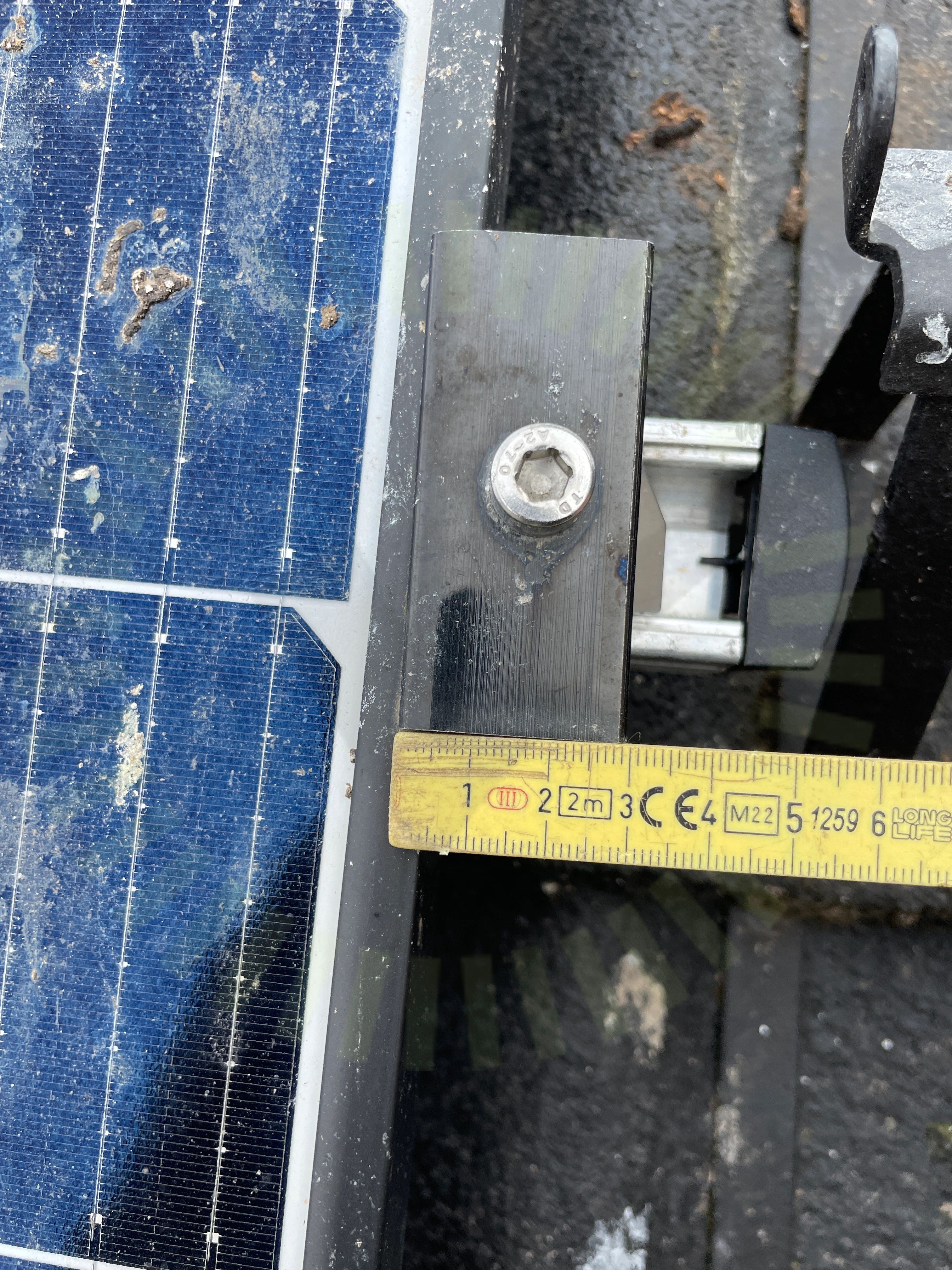

4.2 Klämmornas överlappning
Inte godkändKlämmor är vridna och överlappar inte korrekt med ramen.

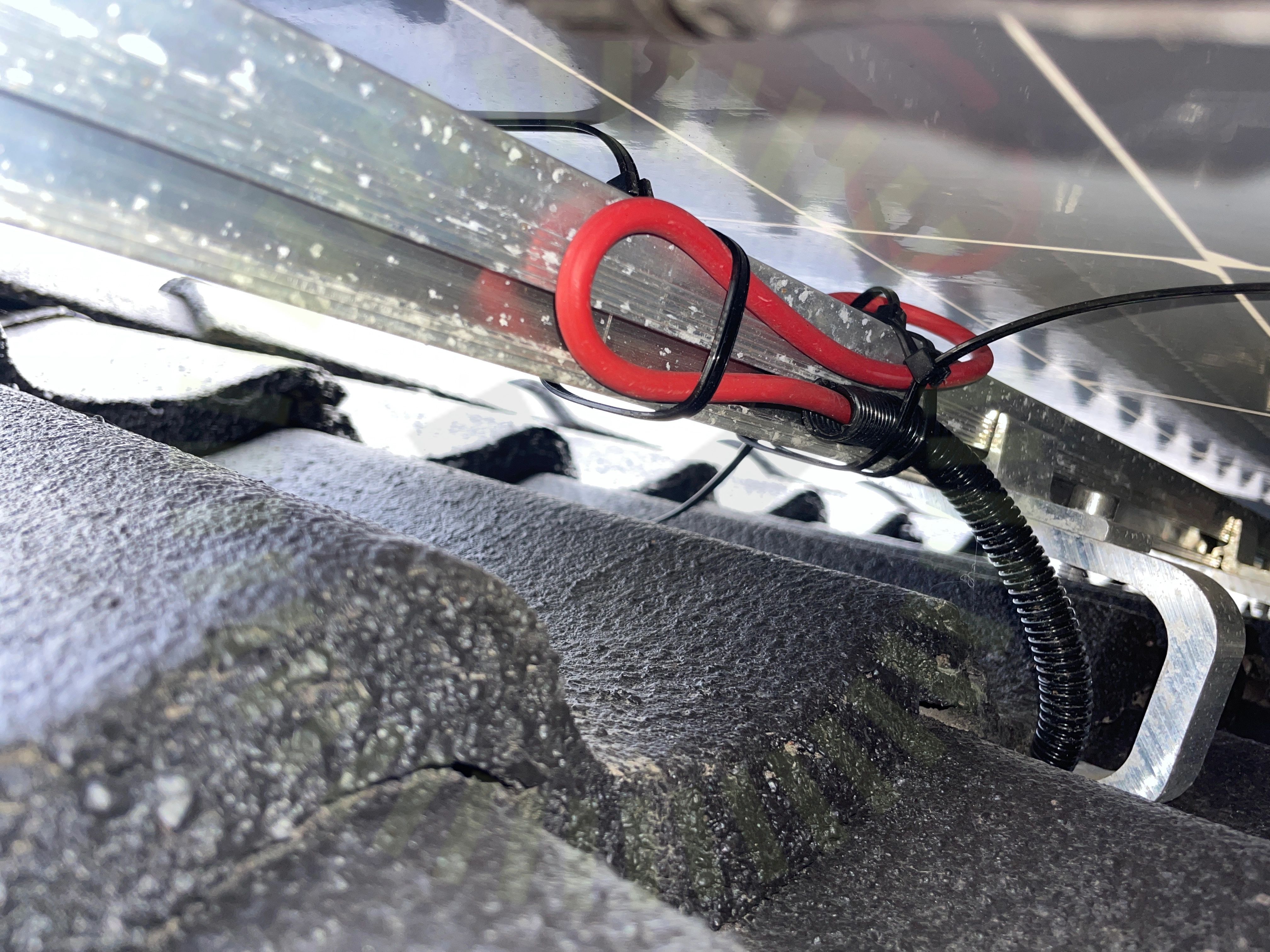

4.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10

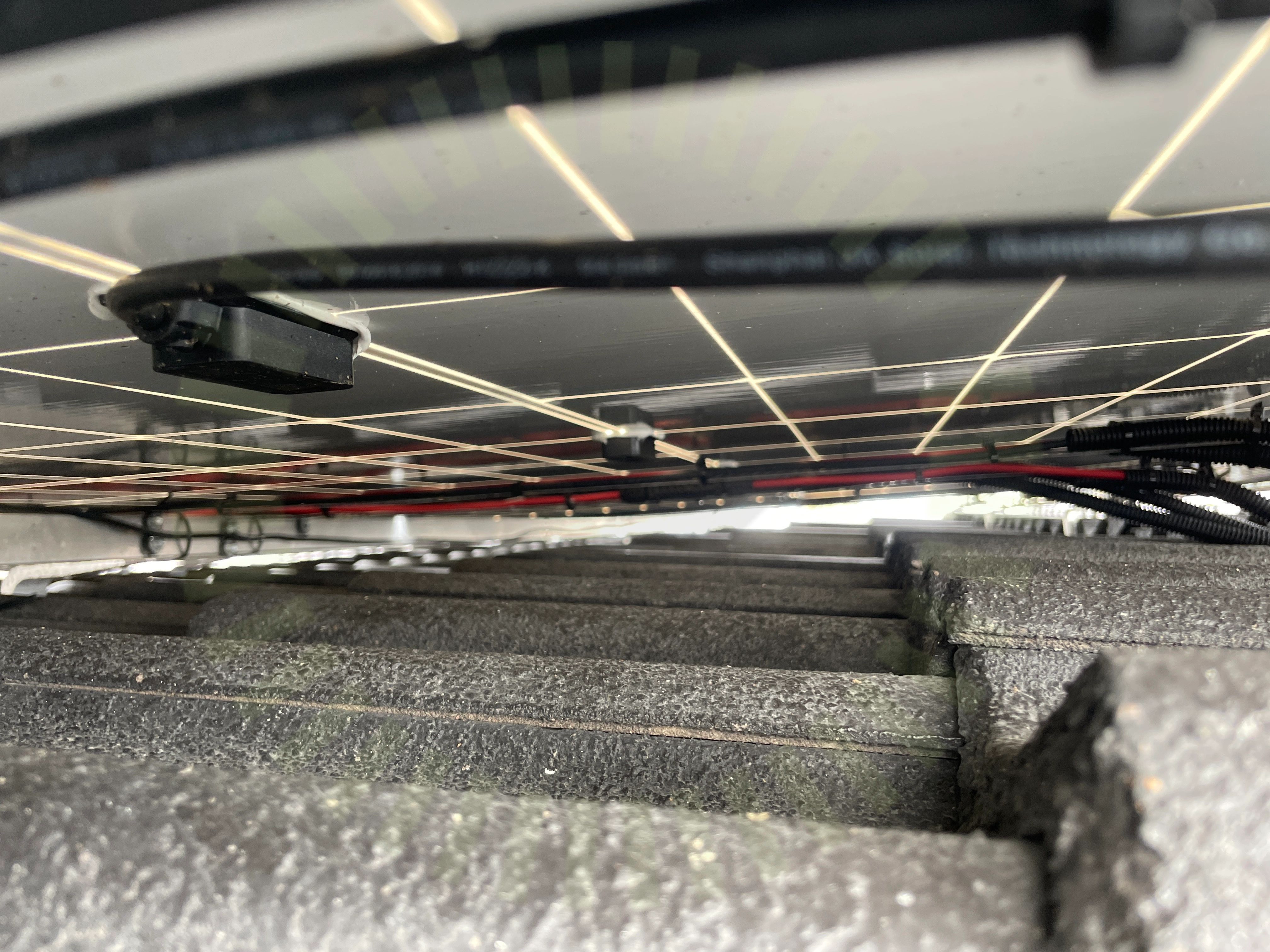

4.4 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

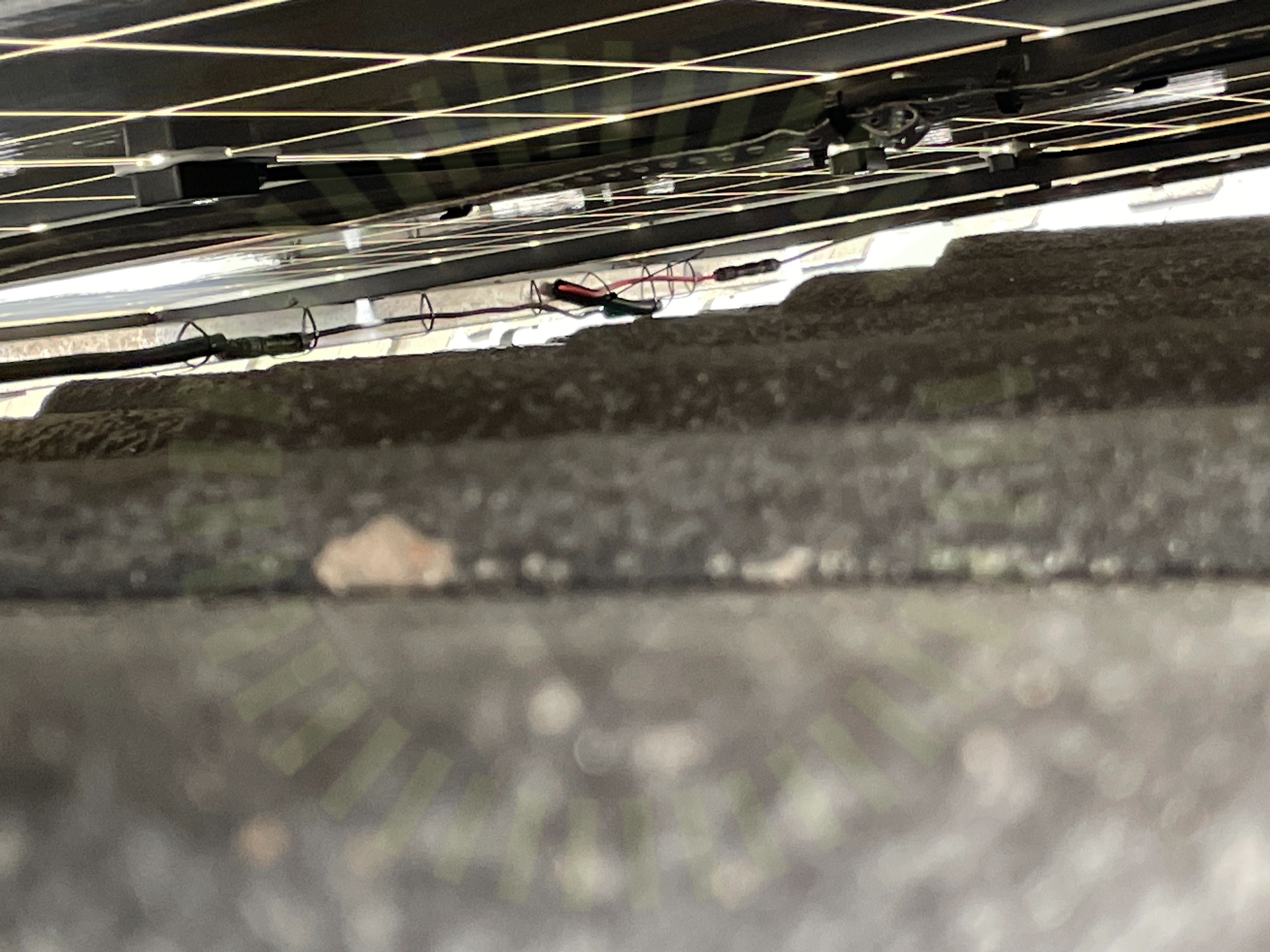

4.5 Strängförläggning
Inte godkändSträngarnas ledare följer ej varandra och skapar en öppen slinga.
SS 436 40 00 (712.521.103)

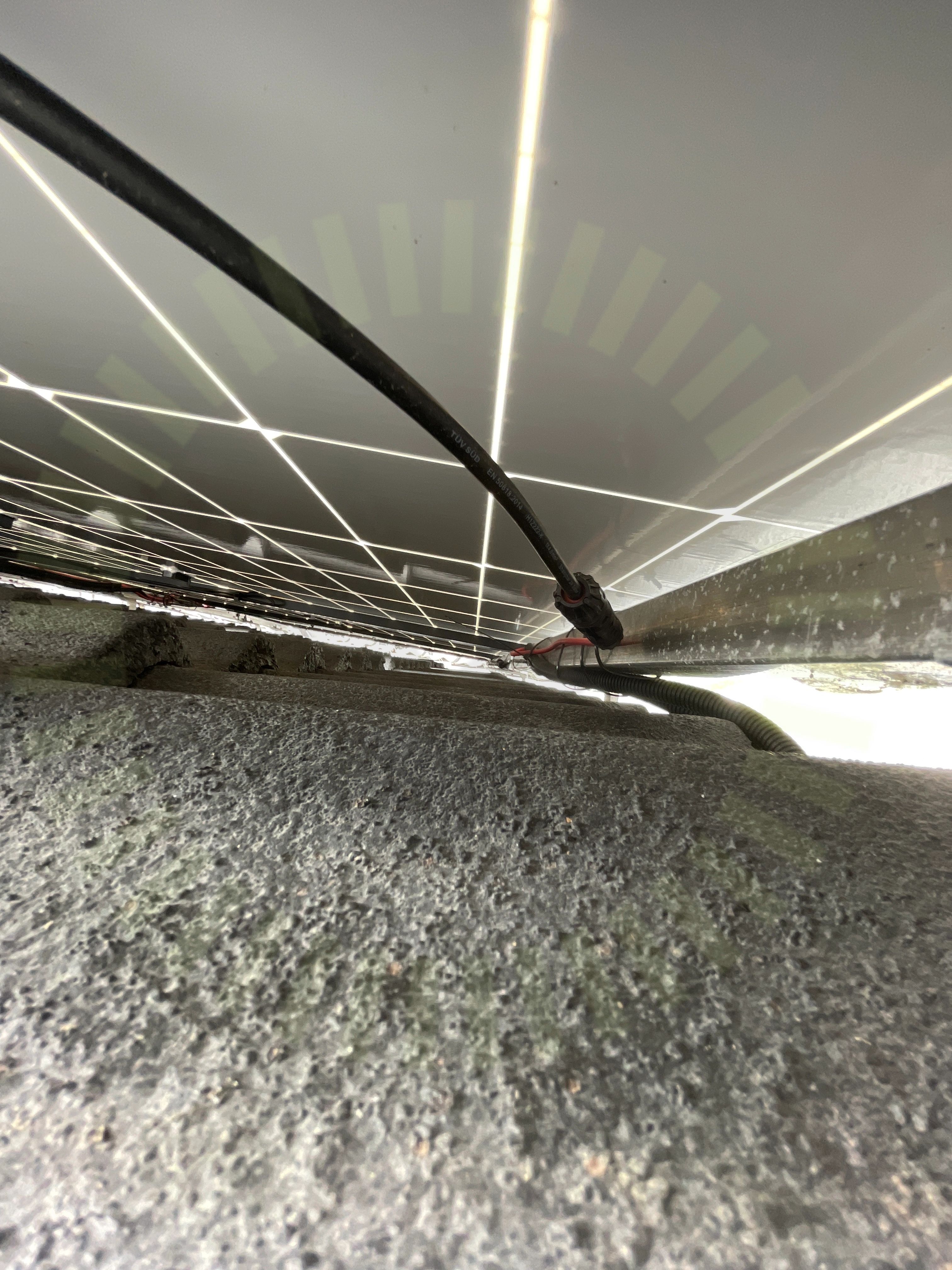

4.6 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
9/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonPanelramar separeradeSkador på panelSkuggaSpänningar i ram
K2: SingleRail: Single Hook 3S
Anmärkningar
8/25

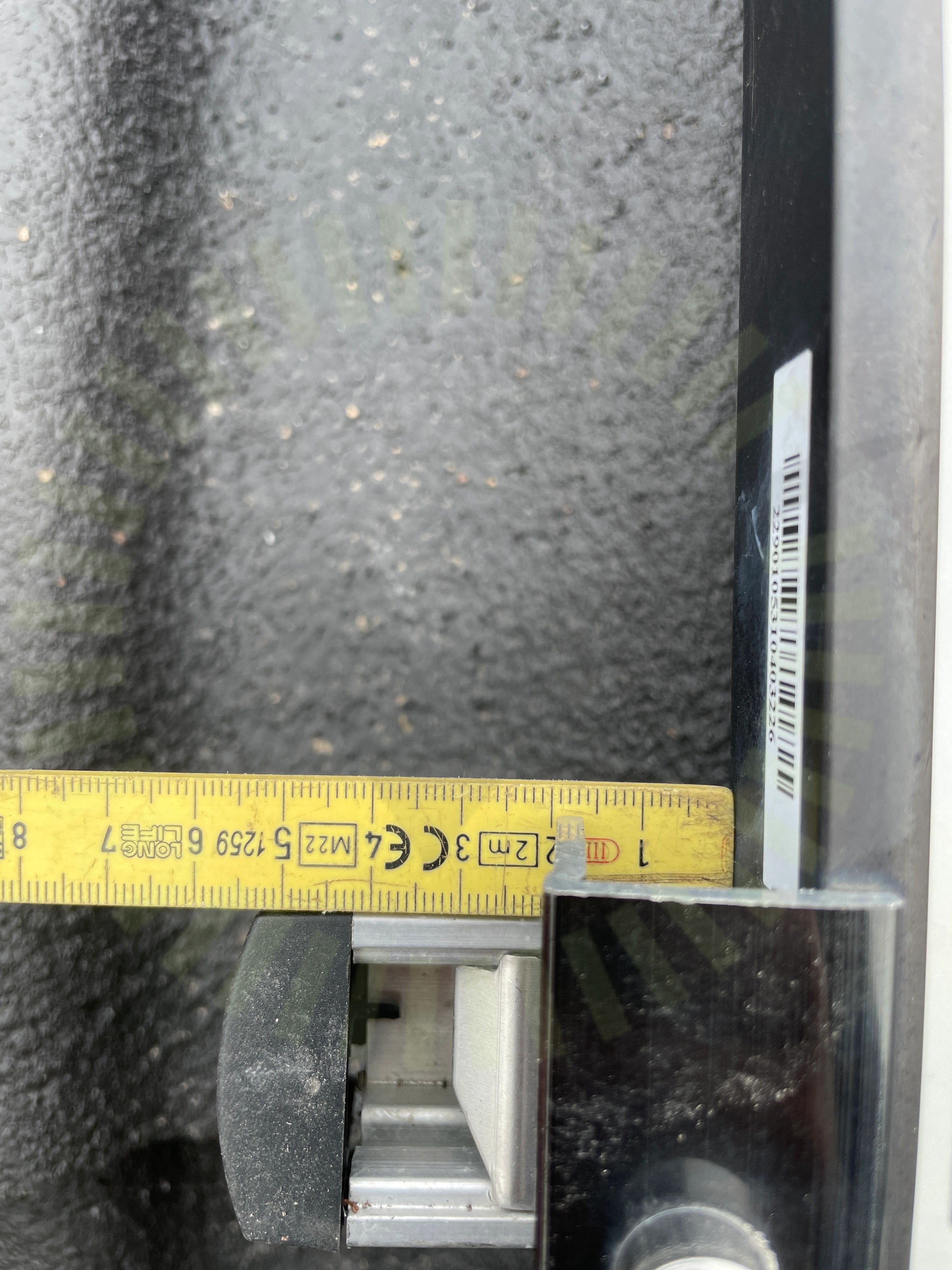

5.1 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

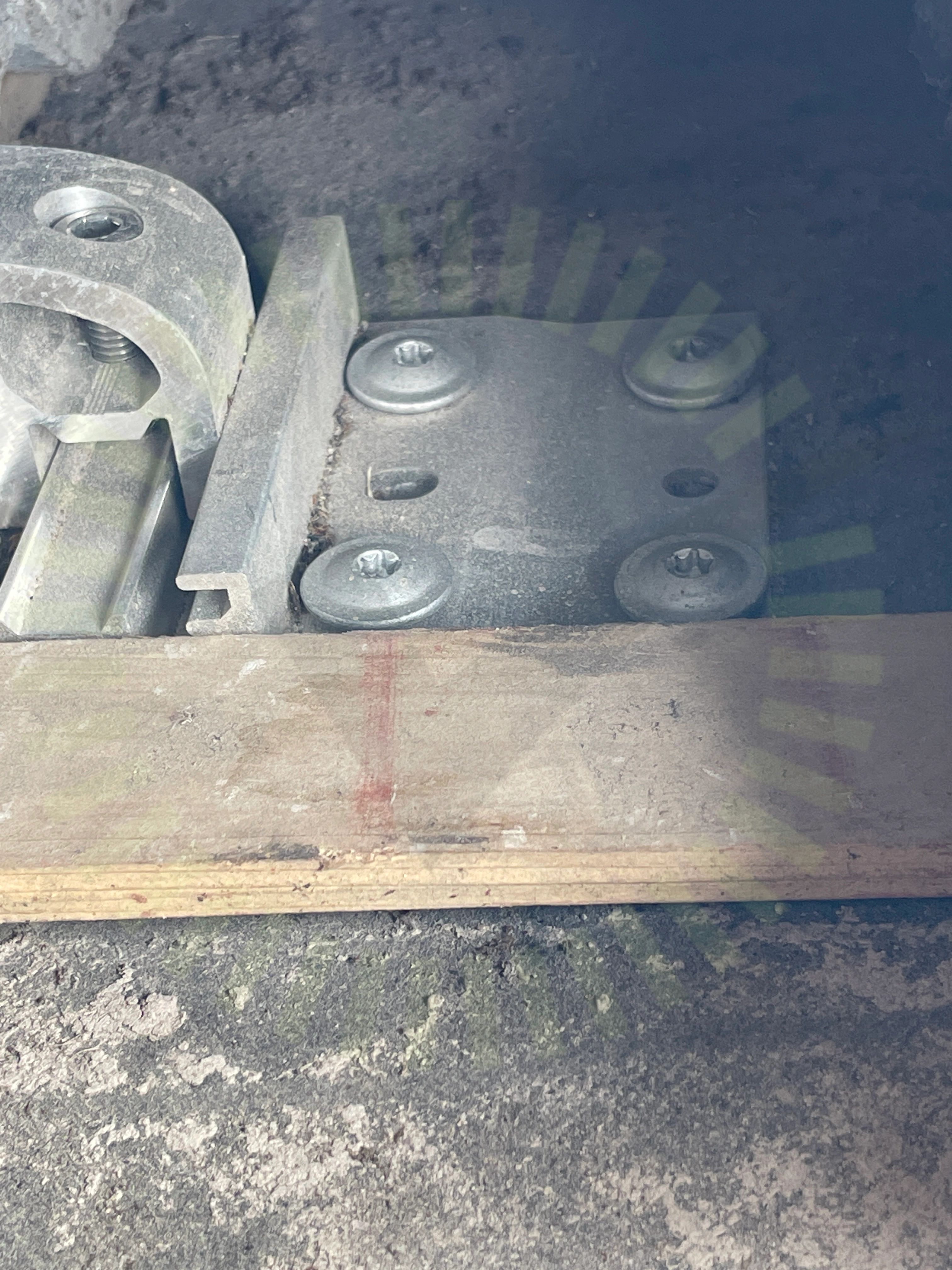

5.2 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

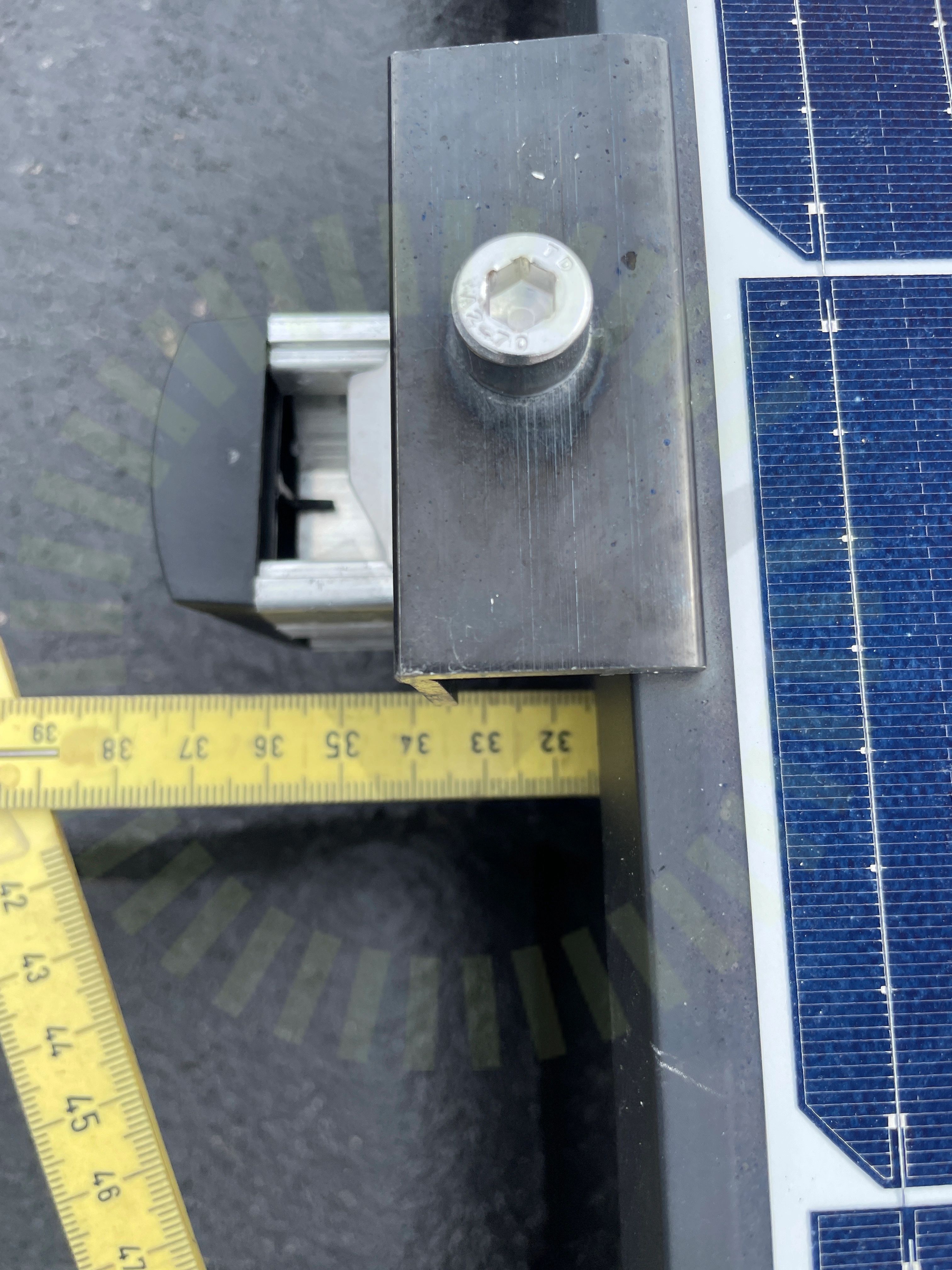

5.3 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
5.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.5 Skenornas infästning
Inte godkändSkenan är inte fäst i takkroken korrekt. Bult till fäste är ej åtdragen.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17
5.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

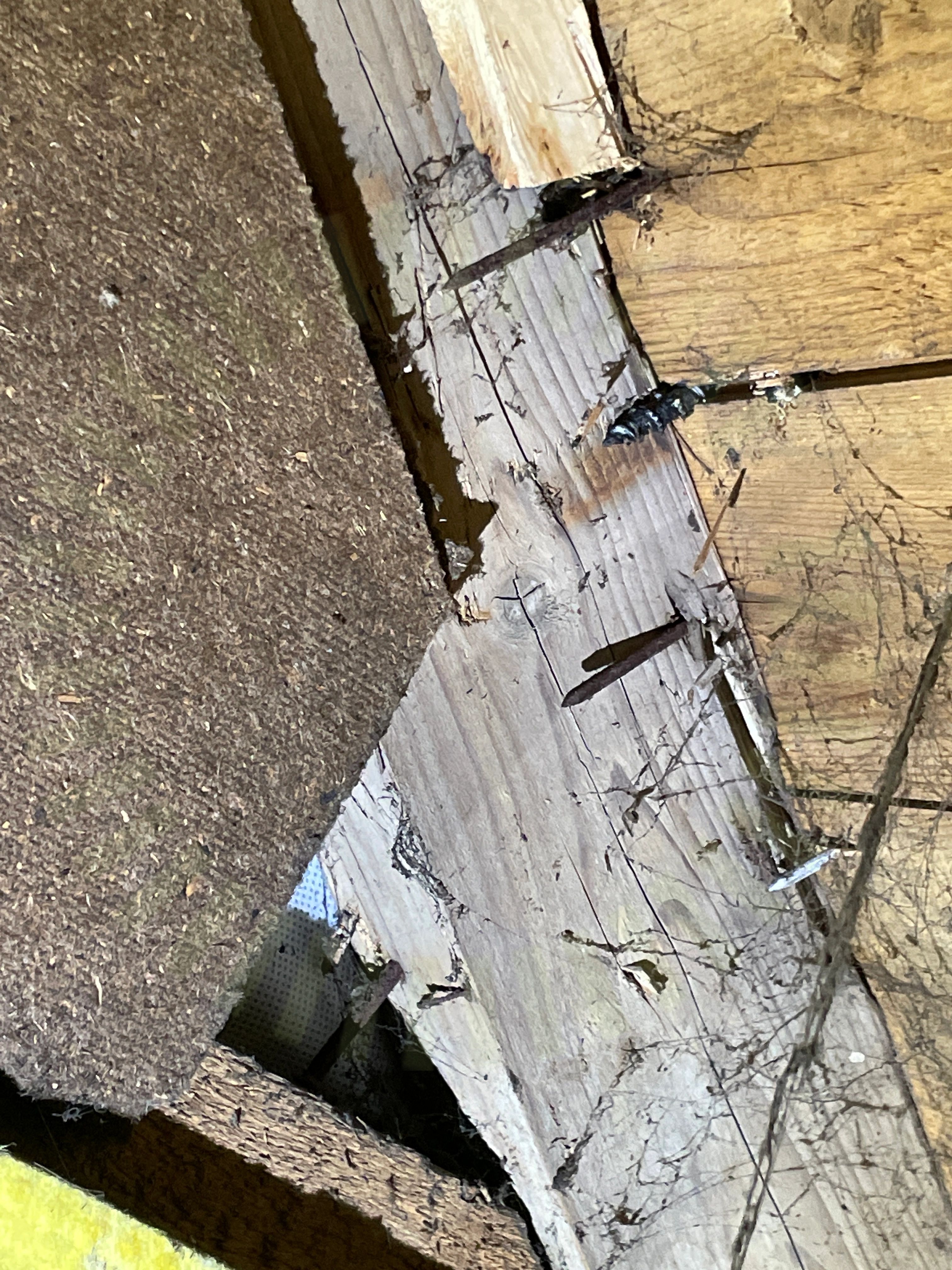

5.7 Takstolsinfästning
Inte godkändSkruvar har missat takstolarna.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

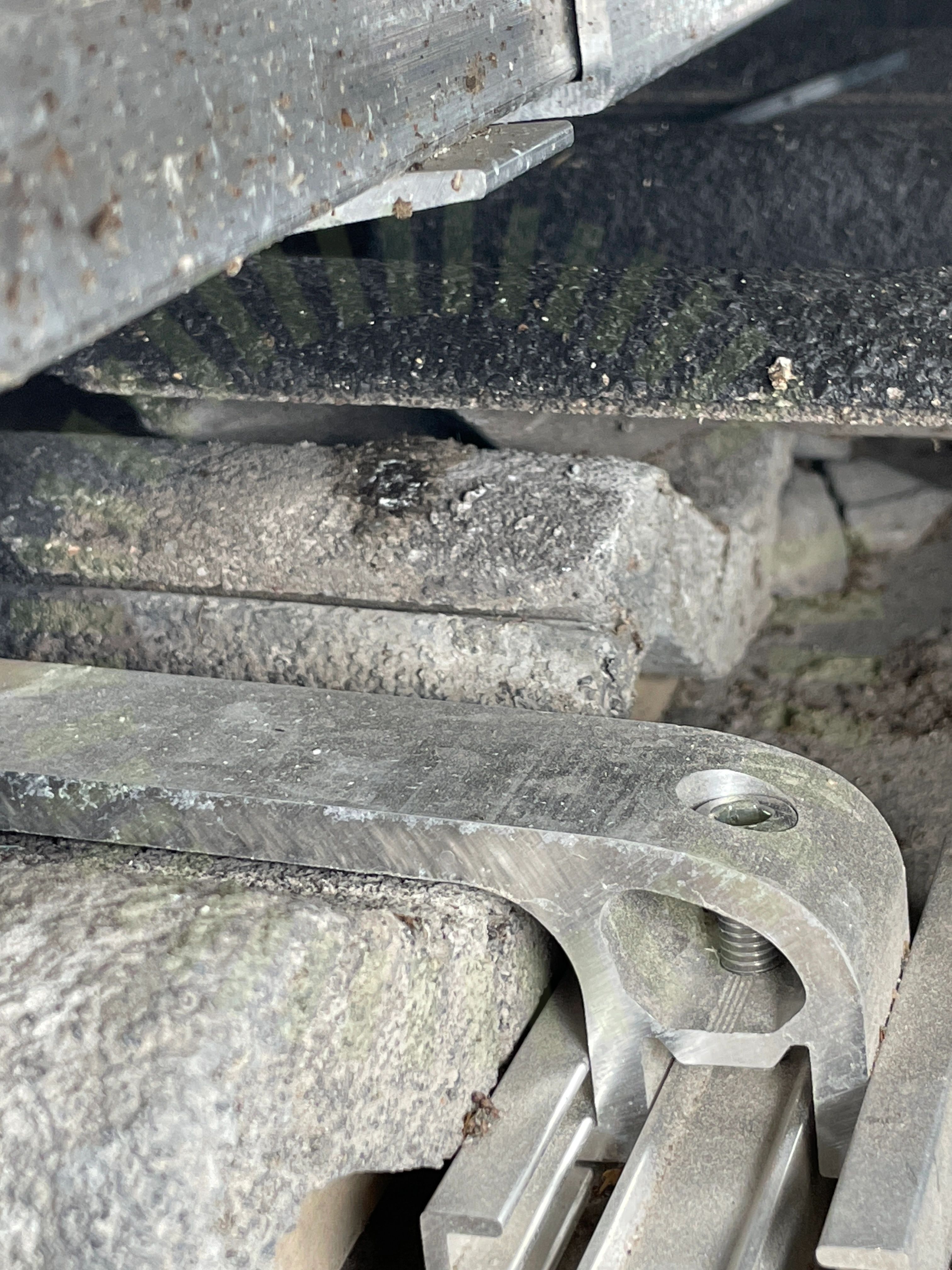

5.8 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Godkända kontrollpunkter
17/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenskarvarSkruvar korrektTakets lutningTakgenomföringTvådelad takkrokVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Anmärkningar
1/7

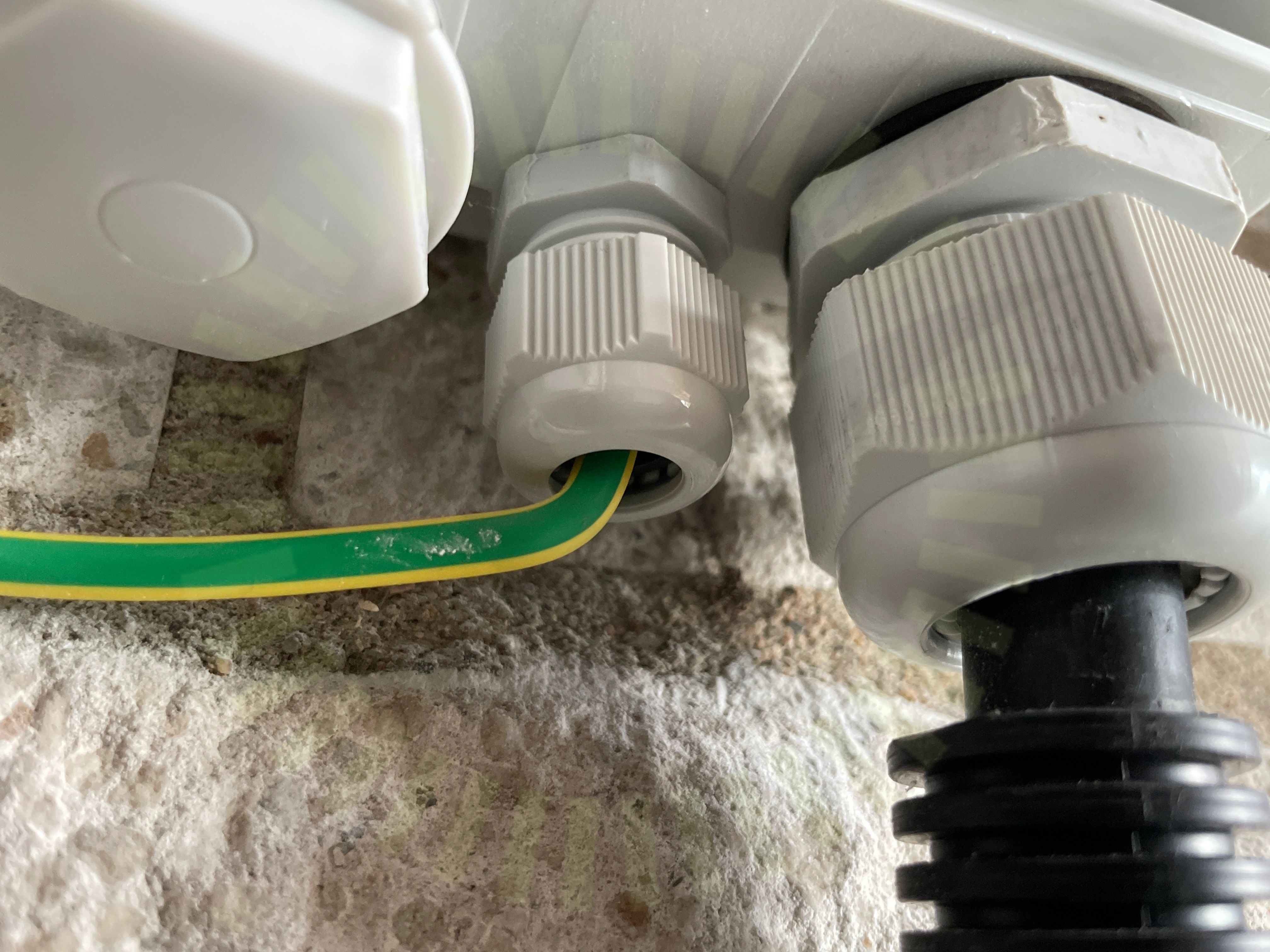

6.1 Kabelinföringar
Inte godkändFörskruvning håller inte om kablage. Går att röra in och ut. Detta gäller PE kablarna i båda arbetsbrytarna.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
