1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.1
Installation genom
Energy Effective Solutions
Datum
29 augusti 2023
Ort
strängnäs, Södermanlands län
86% godkända14% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Läktfästen
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Astronergy: CHSM54M(BL)-HC
Anmärkningar
2/17
3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16
3.2 Kopplingslåda

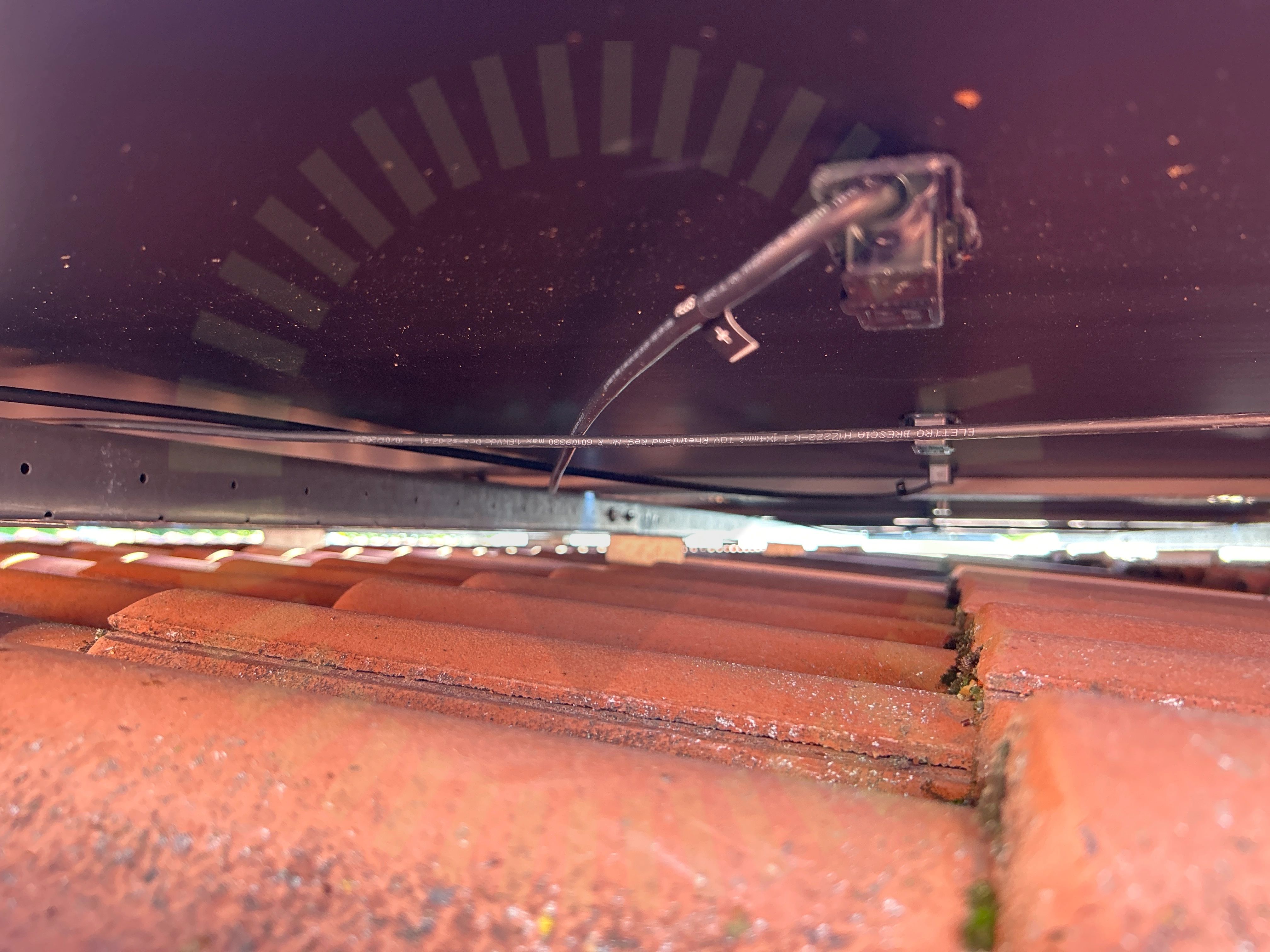

Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
Godkända kontrollpunkter
15/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/24
4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.
4.2 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.4 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
PD5109 | Version 4 - 221028 | Sid 1 (1)
4.5 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.
MA5104. Sid 1 (1) | Version 4 - 221101
4.6 Underliggande takpanna

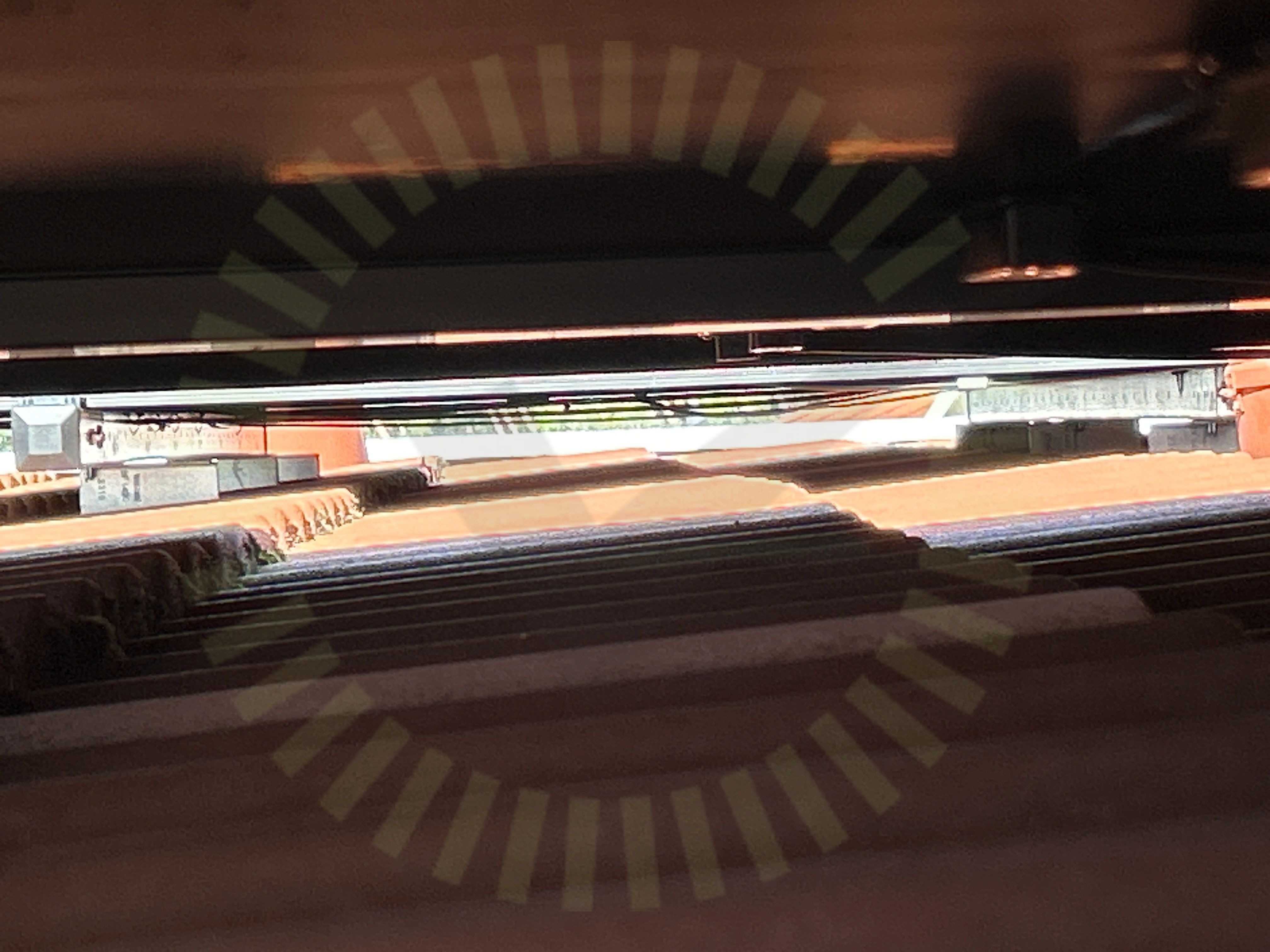

Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
16/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
2/24LäktinfästningTakgenomföring
Varselmärkning
Anmärkningar
1/5
5.1 Varning för likspänning

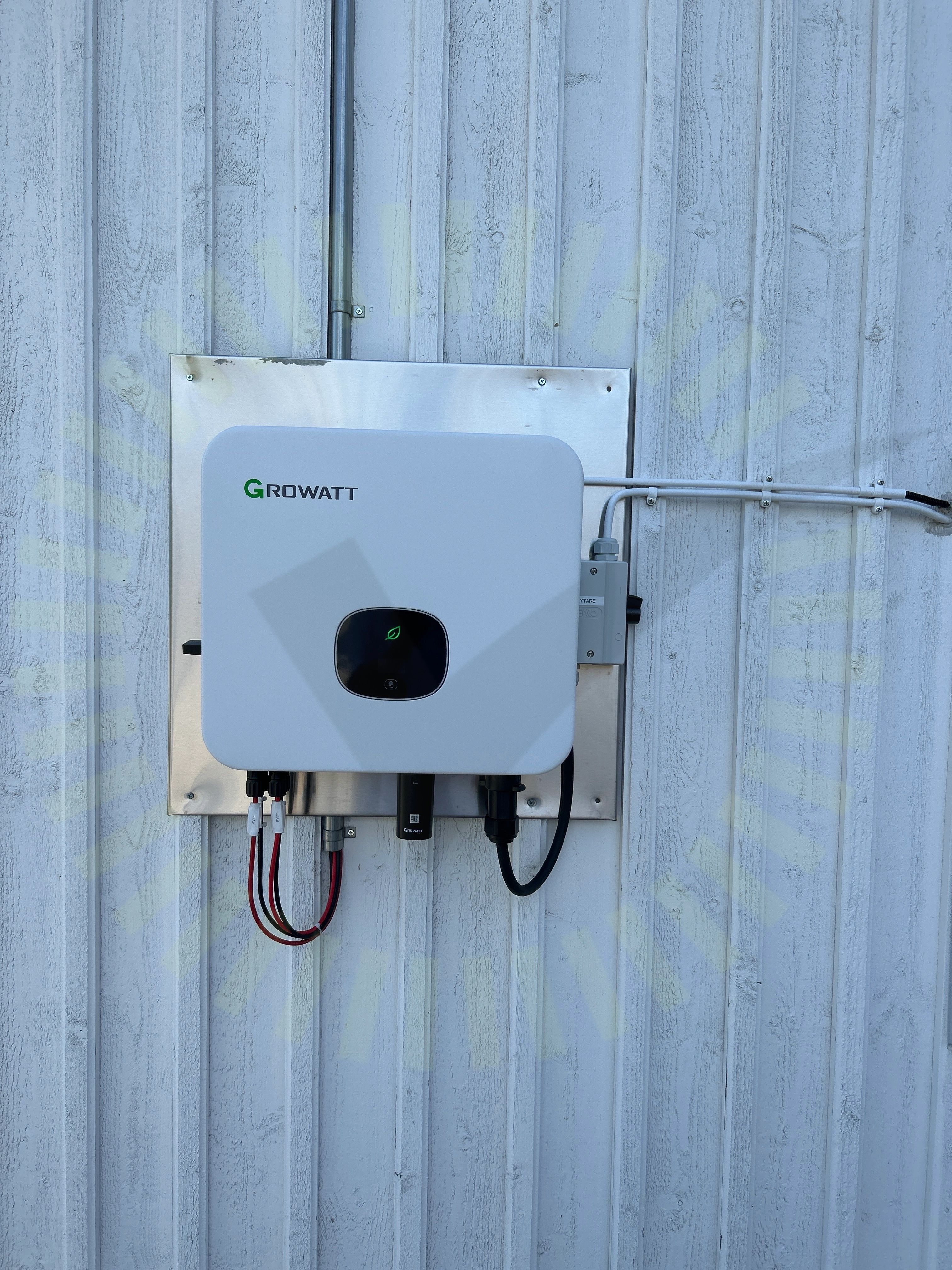

Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
2/346.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
6.2 Oanvända ingångar

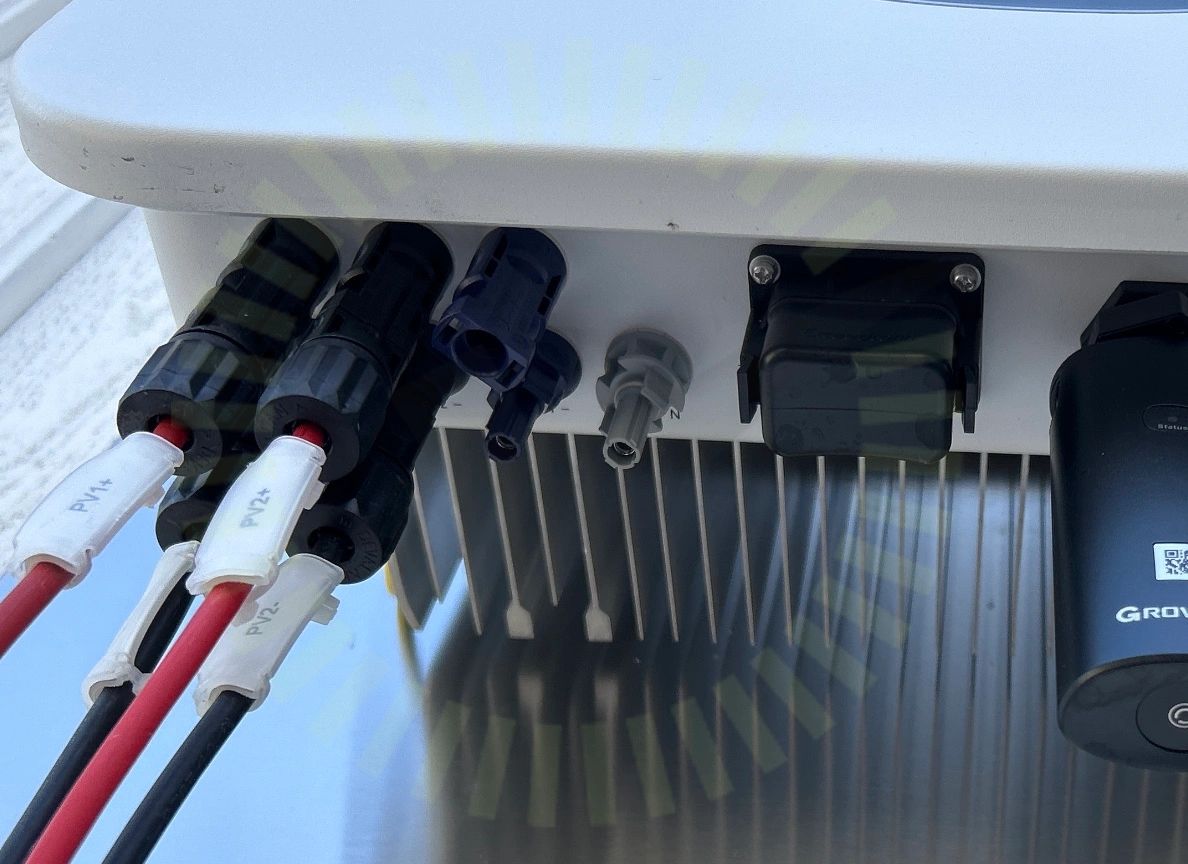

Inte godkändOanvända ingångar har inte tätats.
Godkända kontrollpunkter
29/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/34DC Max SpänningDC Min SpänningSträngdesign
