Besiktningsrapport
9.6
Installation genom
Svea Solar
Datum
30 augusti 2024
Ort
Upplands Väsby, Stockholms län
Stress på kontakter
Kabeluppfästning
98% godkända
2% ej godkända
Om installationen
Paneler
JA Solar: JAM54S30 (390-415)/MR
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Tillbehör
Smartmätare: CHINT DTSU666
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak, ESDEC Lutande Panntak
Anmärkningar
1/26

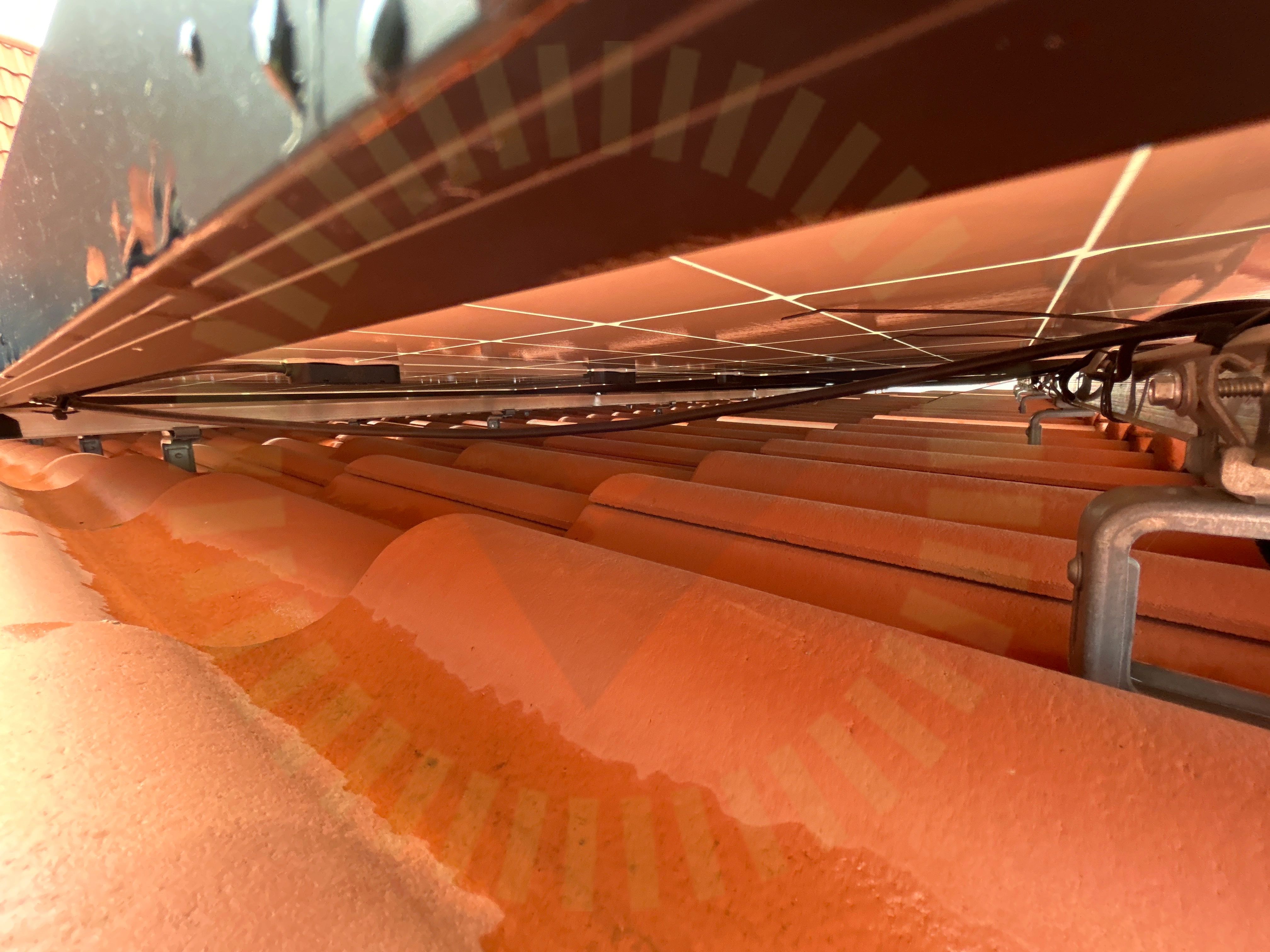

2.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
25/26
Anpassade takpannor
Avstånd mellan takkrokar
Bärläkt
Främmande material
Infästning skena
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Ändklämmor
Tak, JA Solar: JAM54S30 (390-415)/MR
Anmärkningar
1/16

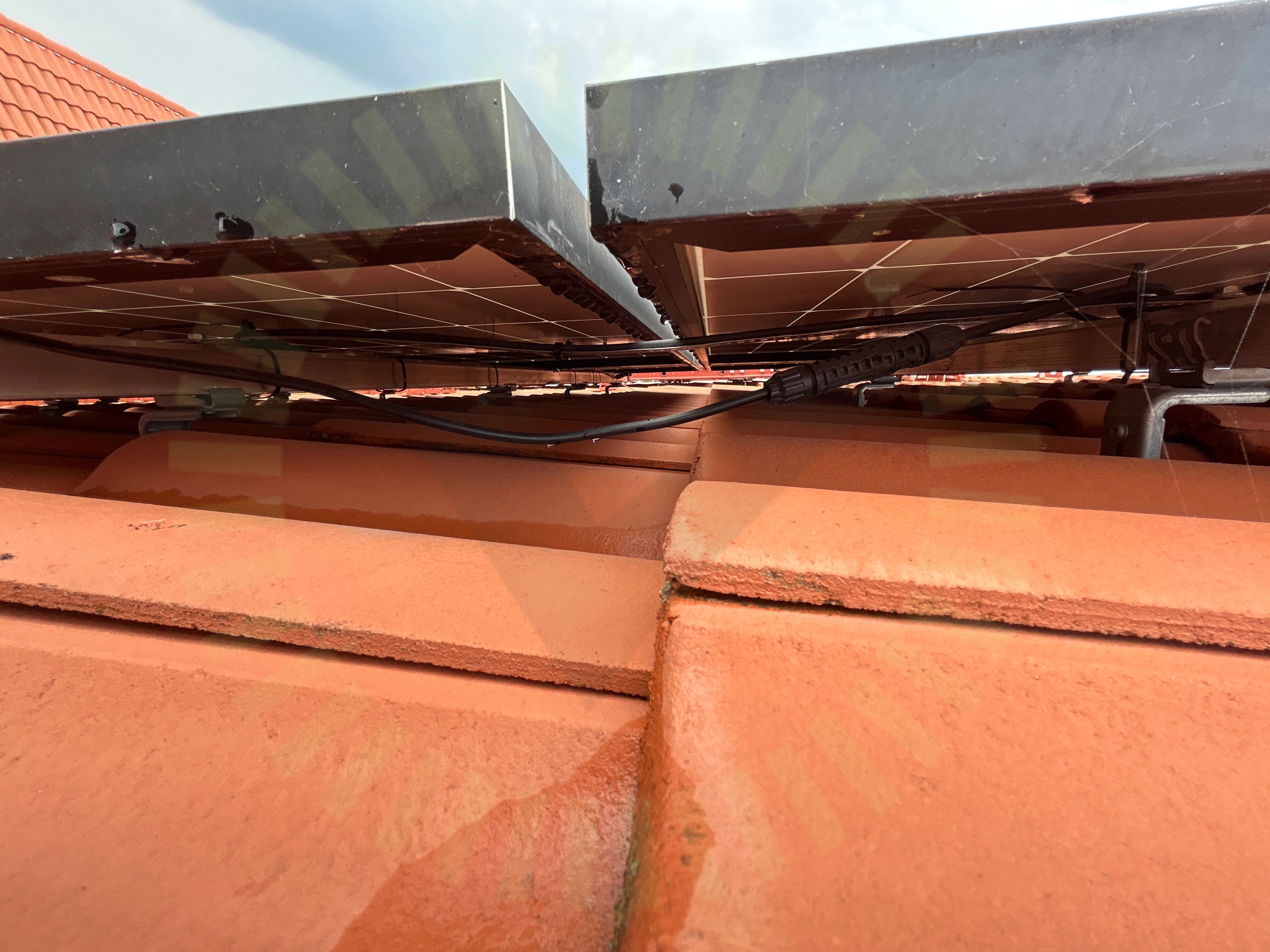

3.1 Stress på kontakter
Inte godkänd
Kontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/16
Avstånd till yta
Dräneringshål
Fästenas storlek
Förbindelse av kontakter
Föremål mot bakstycke
Kablarnas böjradie
Klämmornas placering
Kontakter skyddade
Kopplingslåda
Mellanrum panelram
Punktbelastning
Skugga
Spänningar i ram
Strängförläggning
Yttre påverkan
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
28/28
AC anslutning växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Huvudsäkring
Infästning
Jordning av chassi
Kontakter
Märkning
Placering
Smartmätare
Säkringsdimension
Ventilation
