Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
14 augusti 2025
Ort
Torslanda, Västra Götalands län
Klämmornas placering
Sammansättning av komponenter
Skador på panel
97% godkända
3% ej godkända
Om installationen
Paneler
AIKO: A-MAH54Mb
Montagesystem
Nordmount Panntak: Bärläkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/5

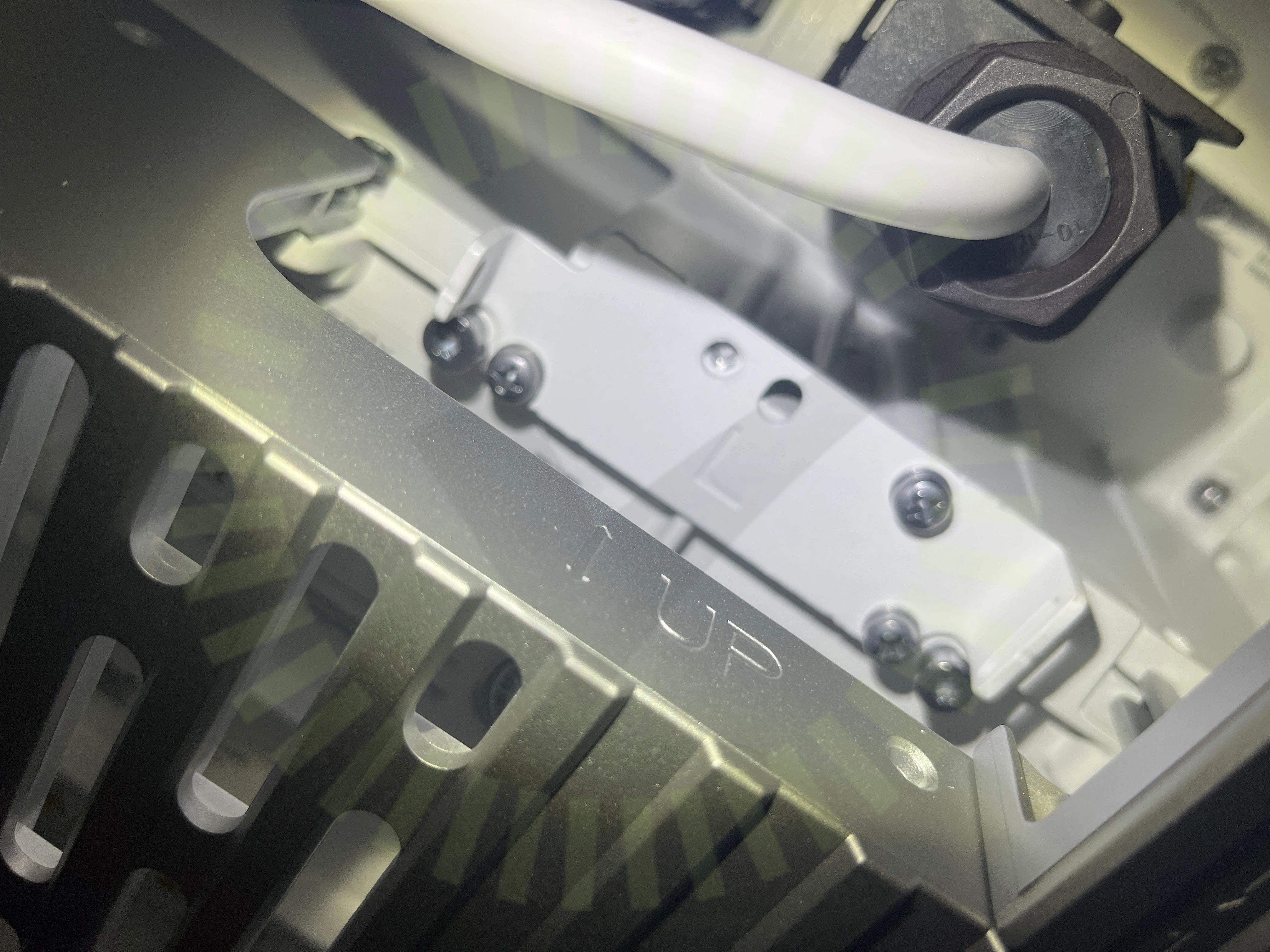

2.1 Sammansättning av komponenter
Inte godkänd
Alla batteripack är inte fastsäkrade enligt tillverkarens anvisningar, skruv saknas.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 18-19
Godkända kontrollpunkter
4/5
Kåpor
Placering bärighet
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1: AIKO: A-MAH54Mb
Anmärkningar
2/18
4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
AIKO PV module Installation Manual 2503V15, sid 16

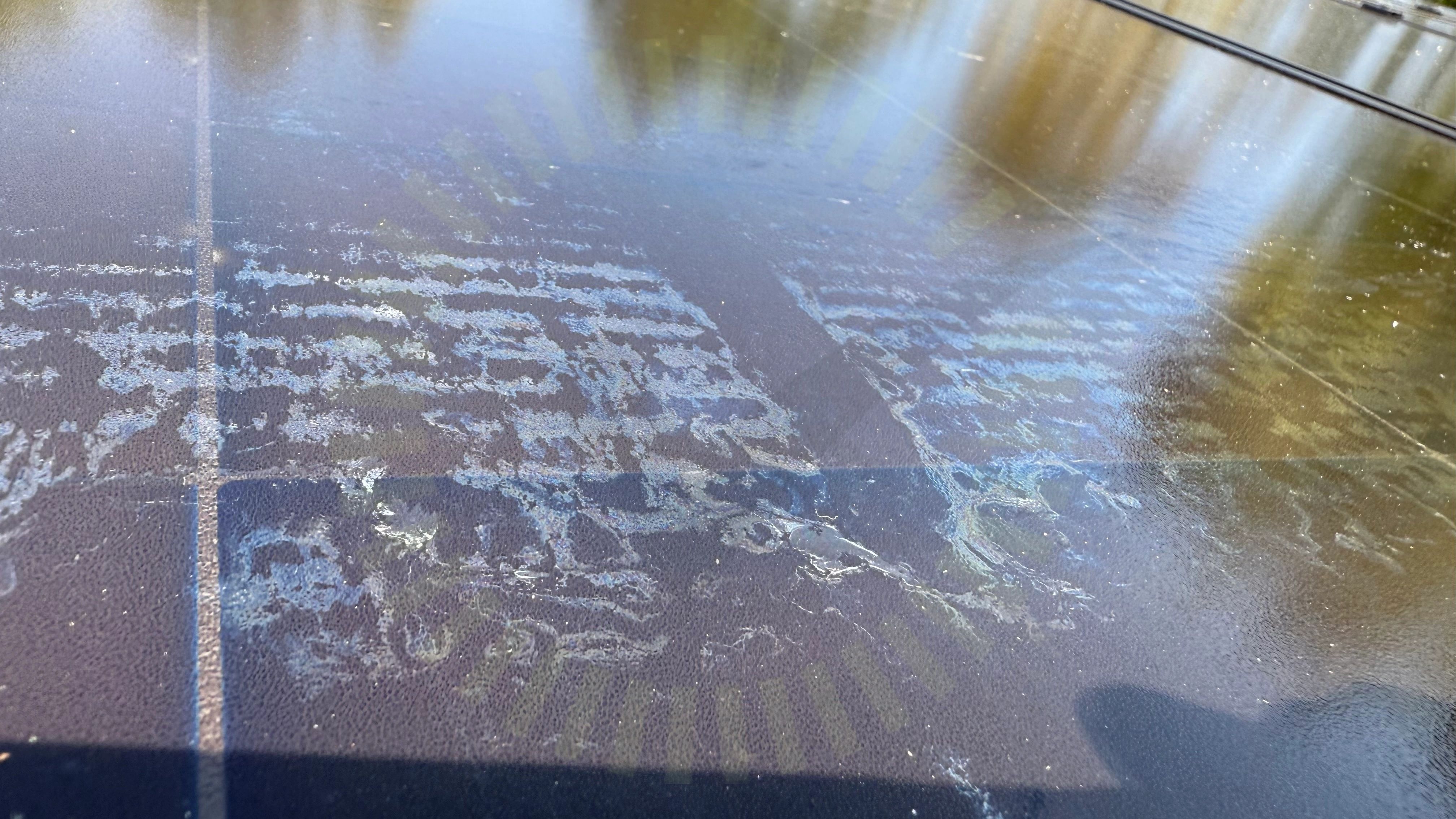

4.2 Skador på panel
Inte godkänd
Det förekommer missfärgningar på en panel.
Godkända kontrollpunkter
15/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/23
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabelarea
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
