Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Svea Solar

Datum

7 juli 2023

Ort

Lund, Skåne län
Skenornas infästning skruvade
Stress på kontakter
Optimerarfäste
86% godkända14% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

4/24
Klämmans orientering

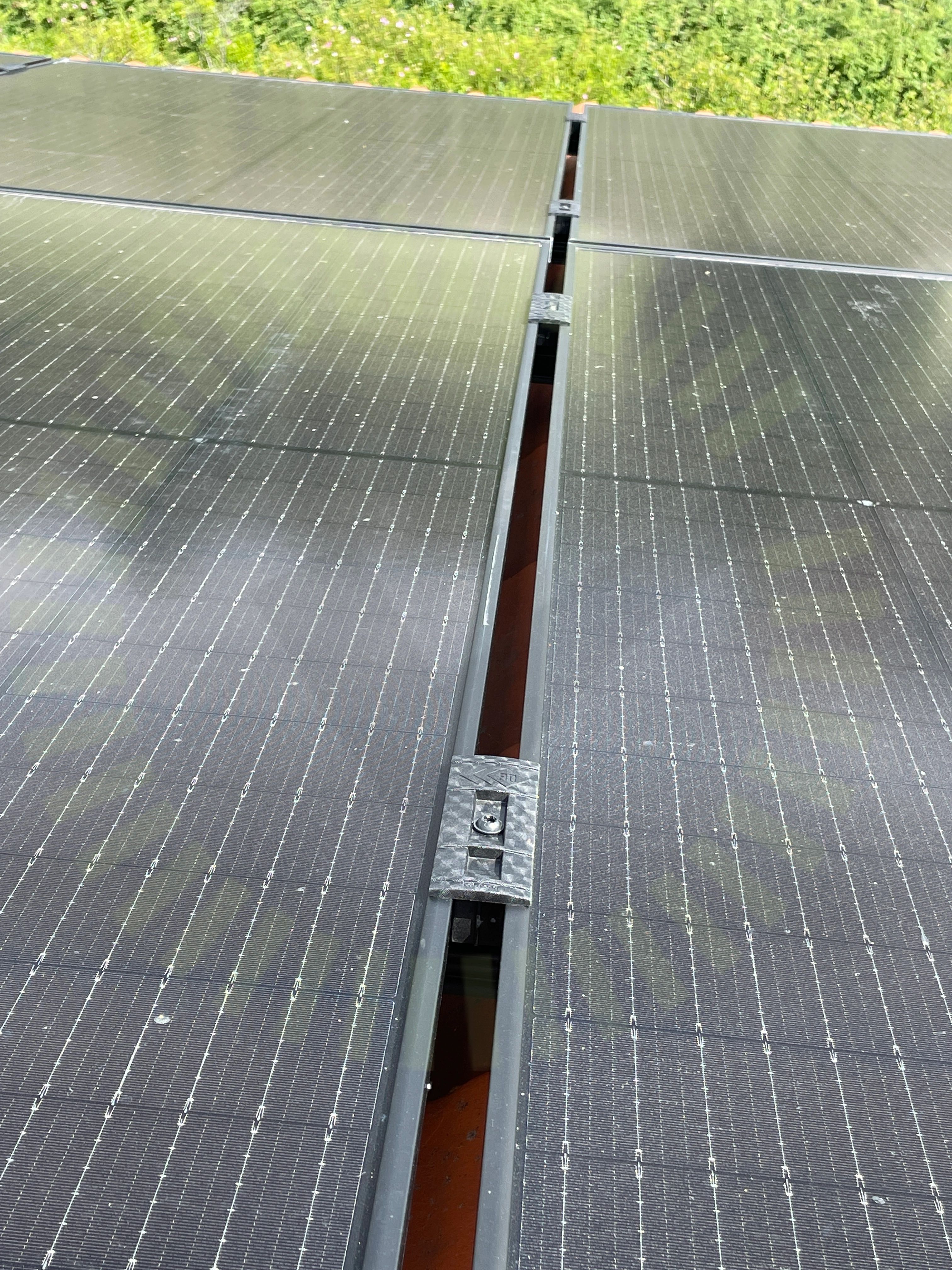

1.1 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Kabeluppfästning

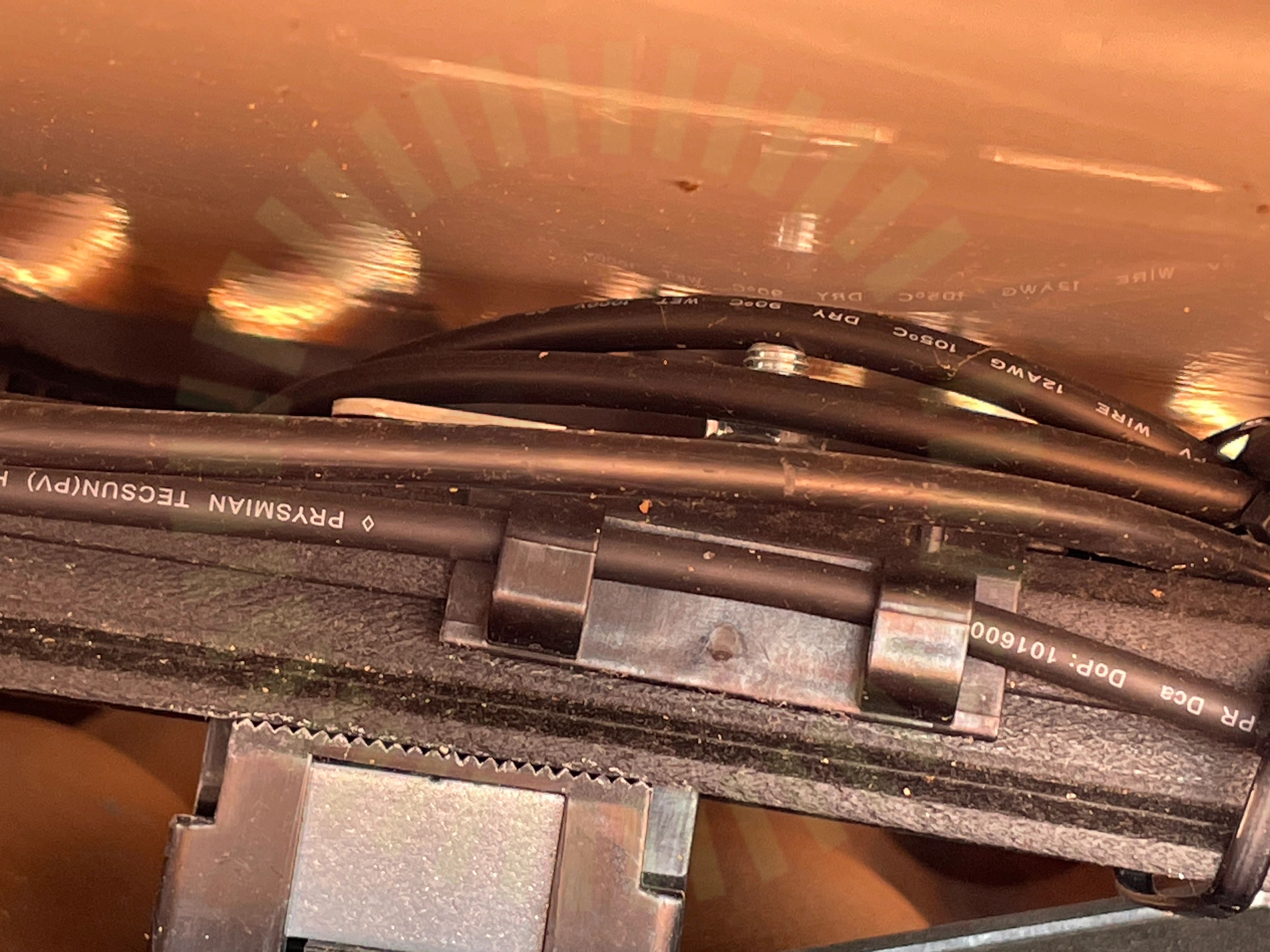

1.2 Kabeluppfästning

Inte godkänd

Kabeln är klämd mellan bakstycke panel och skruv till optimerarfästet.

Optimerarfäste

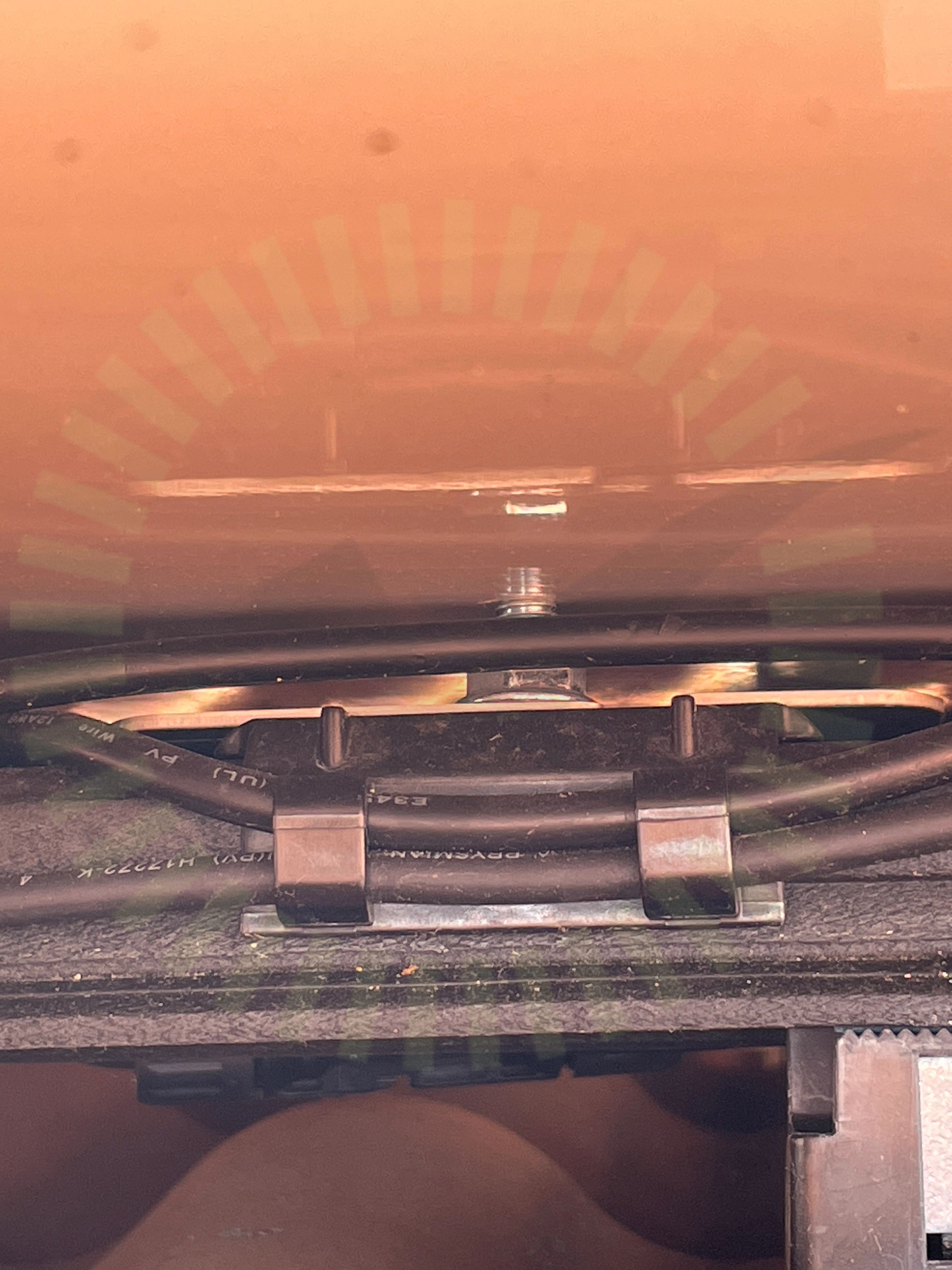

1.3 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida på flertalet ställen under samtliga panelfält.

Skenornas infästning skruvade

1.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad på flertalet fästen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

20/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

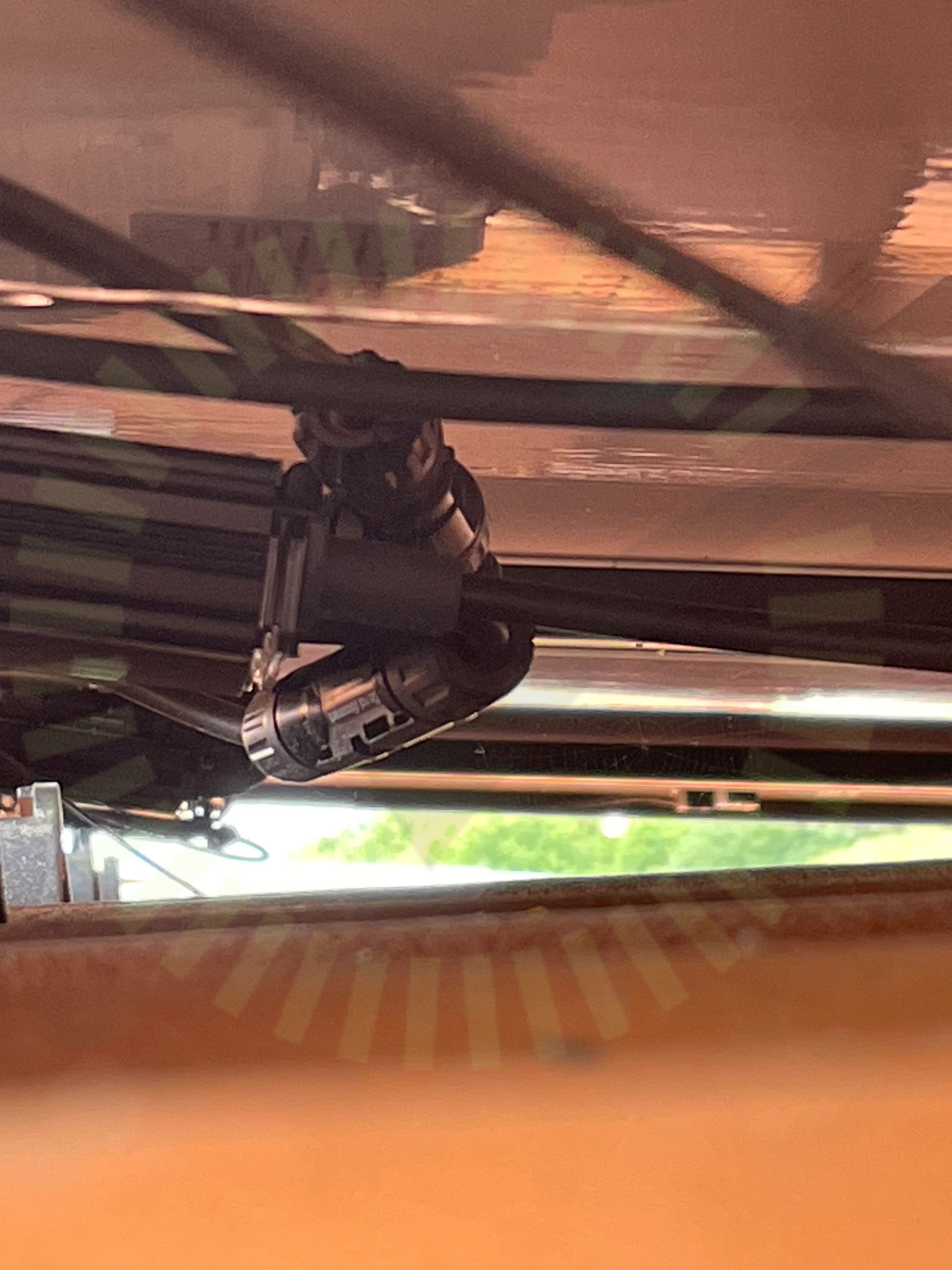

2.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar generellt under samtliga panelfält.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Anmärkningar

4/37
AC Böjradie

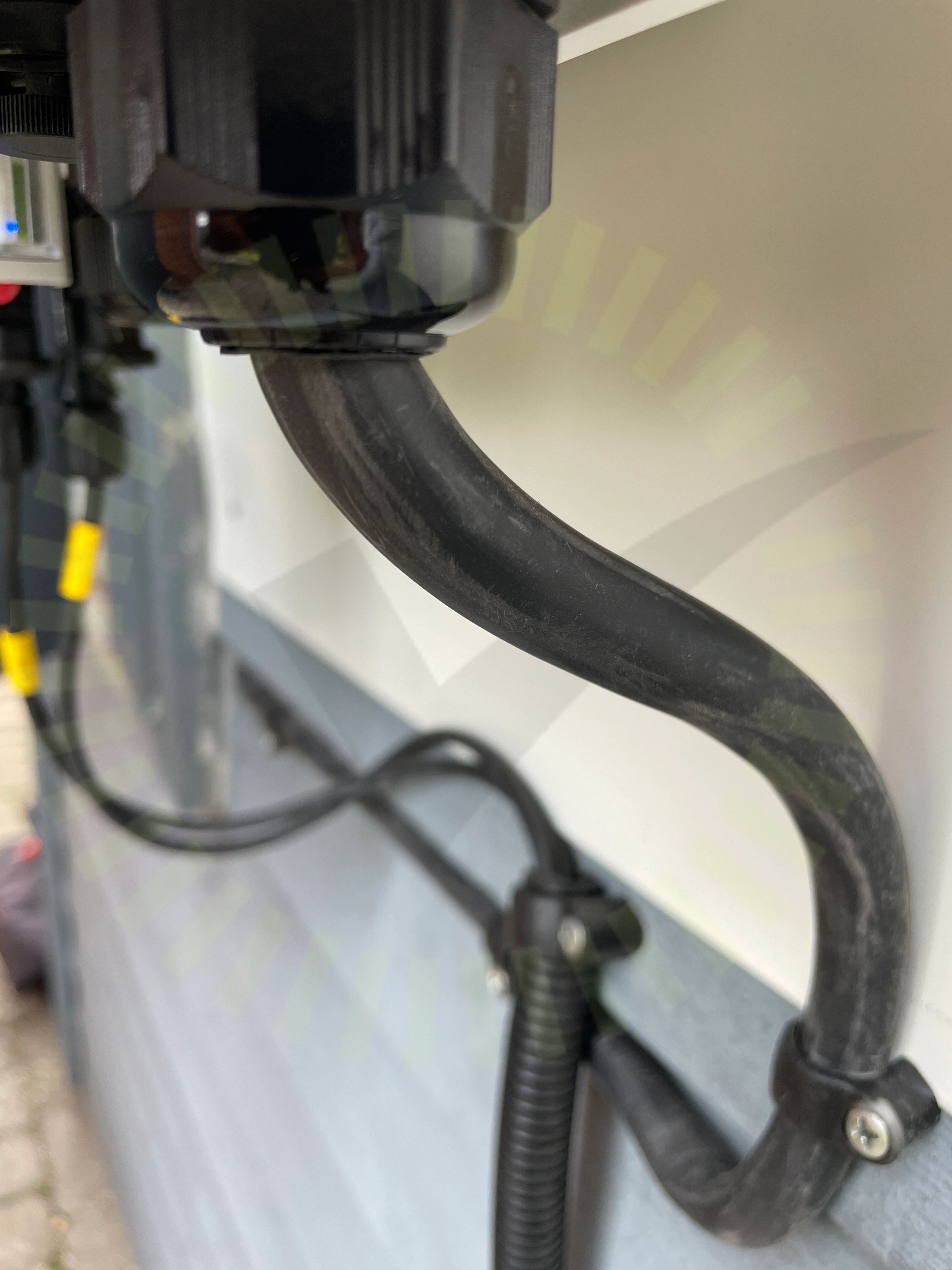

3.1 AC Böjradie

Inte godkänd

Kabeln är hårt dragen vilket påverkar ledarna och förskruvningen negativt.

AC kablage skarp kant

3.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

3.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

32/37
AC Anslutning VäxelriktareAC Kablage förläggningAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/37
Strängdesign

Trina: TSM-DE09.08 390-405W

Anmärkningar

3/13
Föremål mot bakstycke

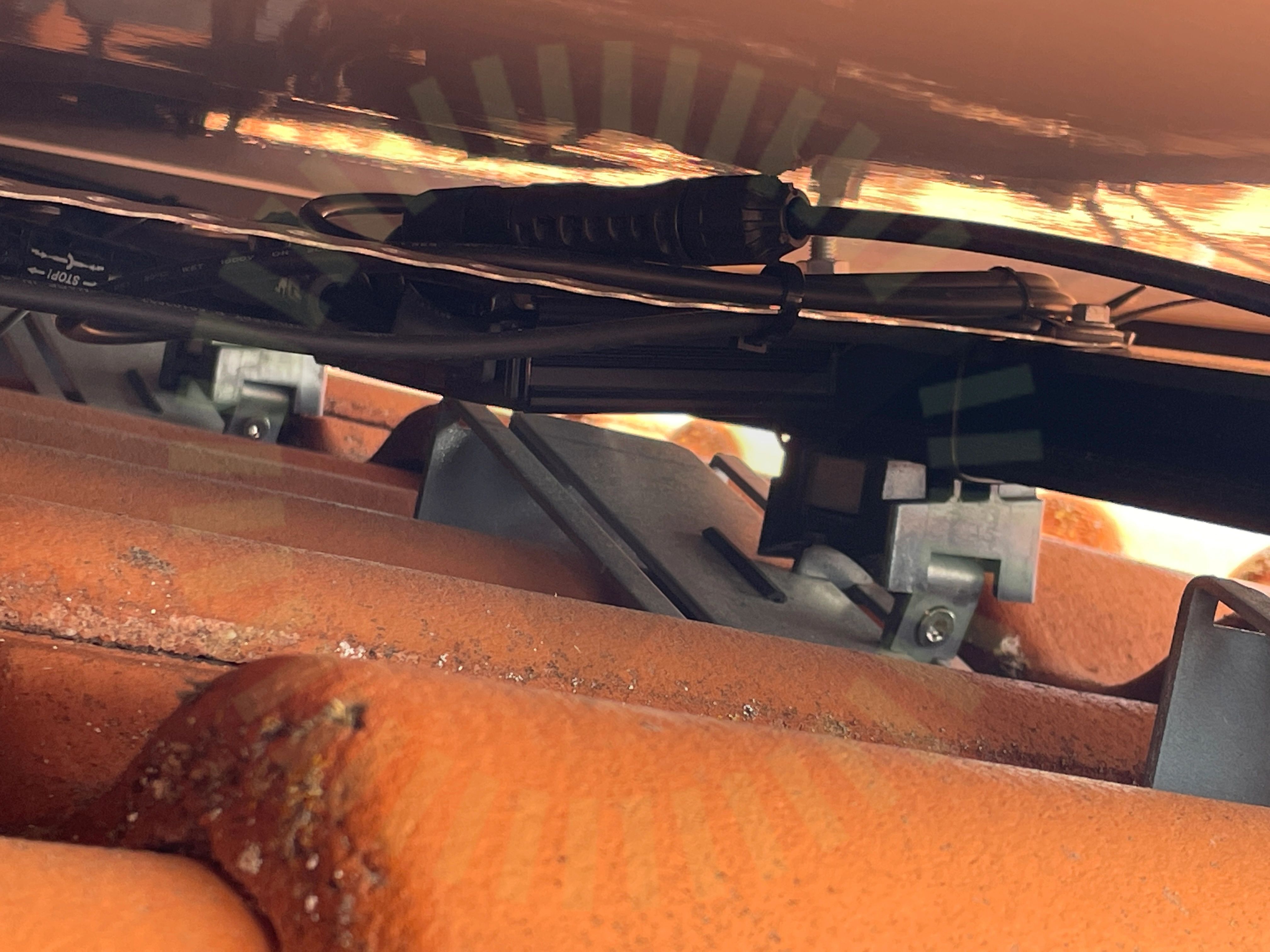

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke generellt under samtliga panelfält.

Kontaktdon

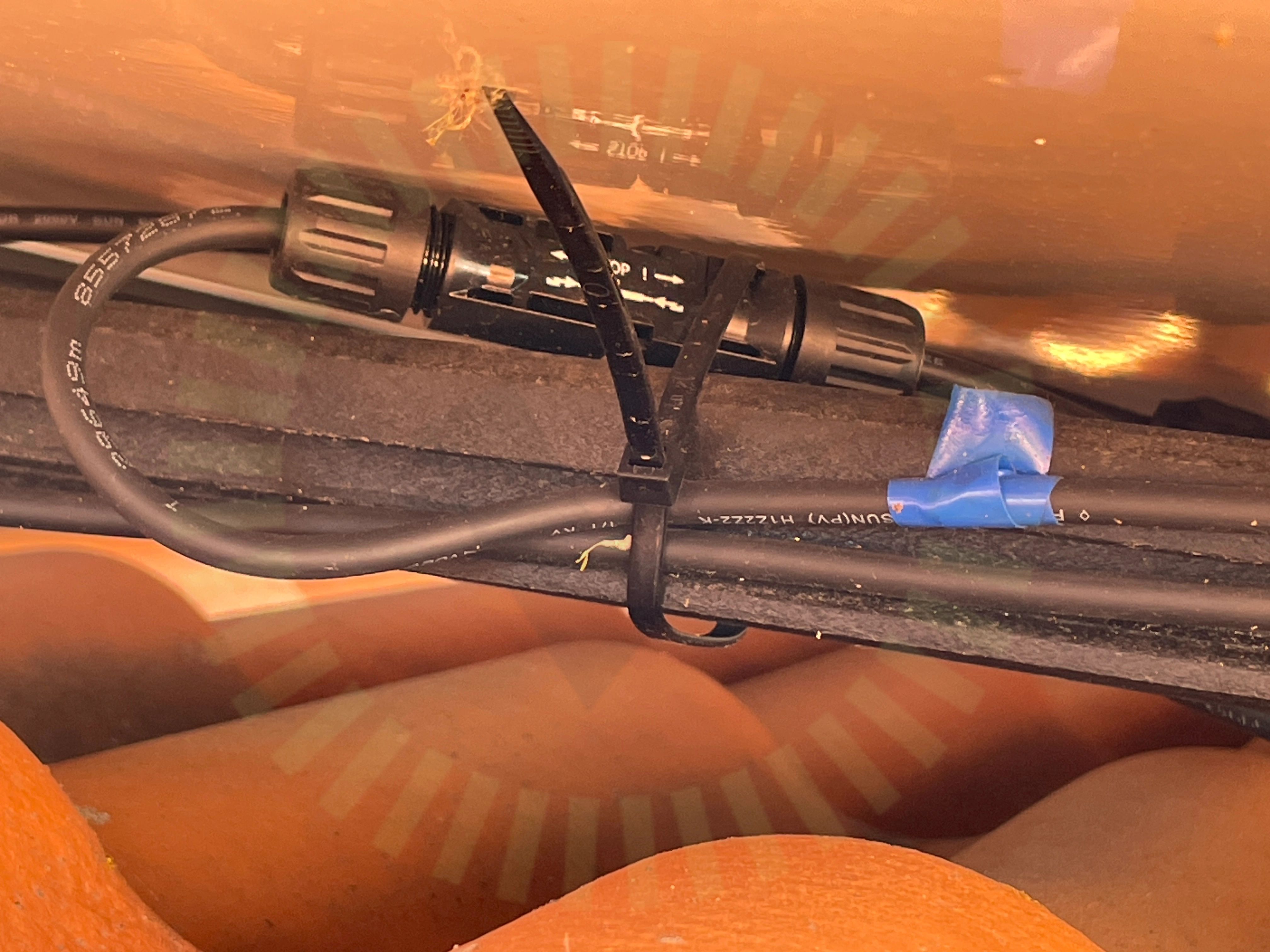

4.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Stress på kontakter

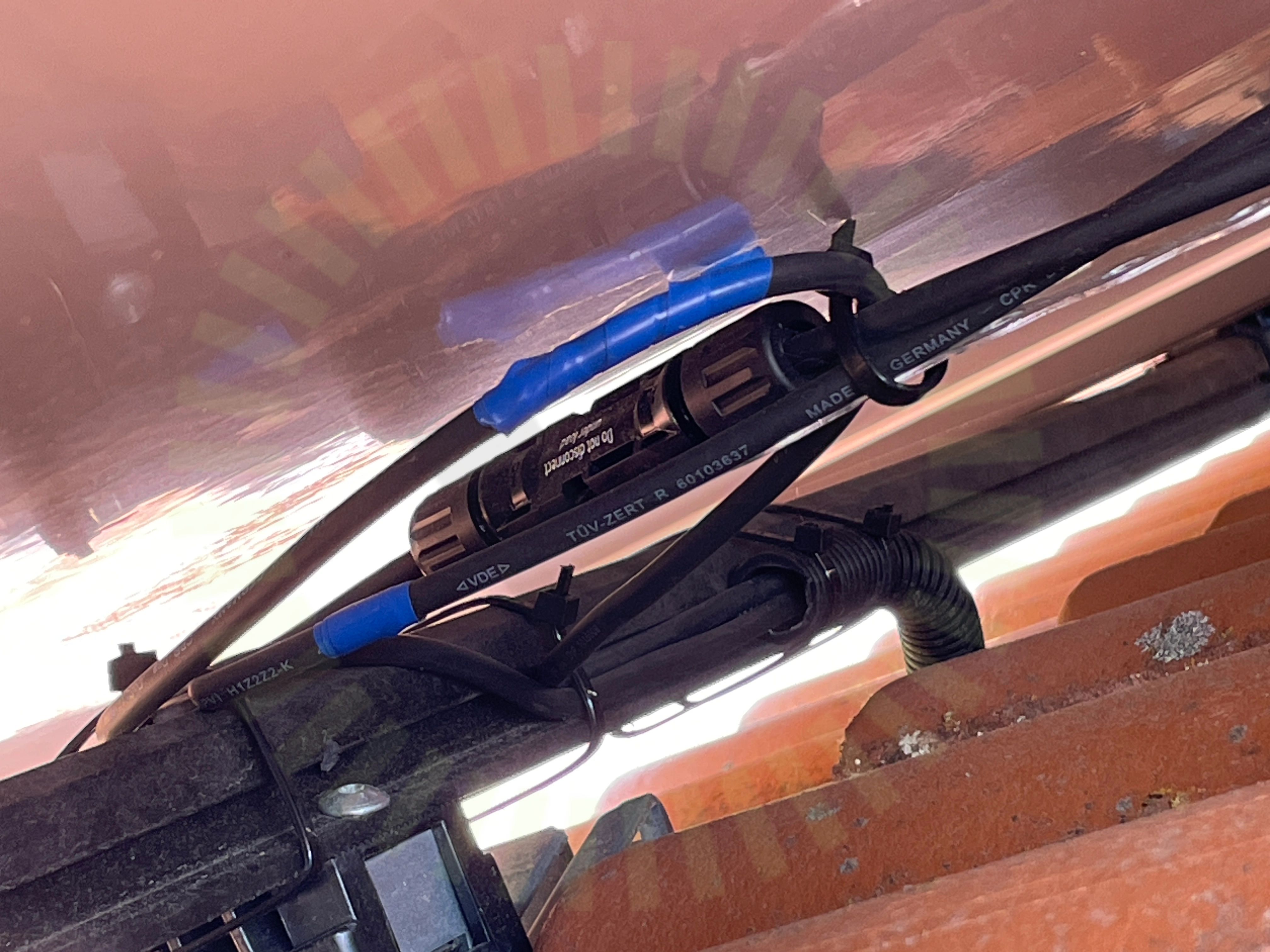

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/13
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
