Besiktningsrapport

8.7

Installation genom

Svea Solar

Datum

16 mars 2023

Ort

Järna, Stockholms län

Klämmornas placering

Föremål mot bakstycke

Kopplingslåda

+ 6

84% godkända

16% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak, ESDEC Lutande Panntak (28)Tak, JA Solar: JAM54S31 (395-420) MR (17)Varselmärkning (4)Växelriktare (30)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak, ESDEC Lutande Panntak

Anmärkningar

3/28

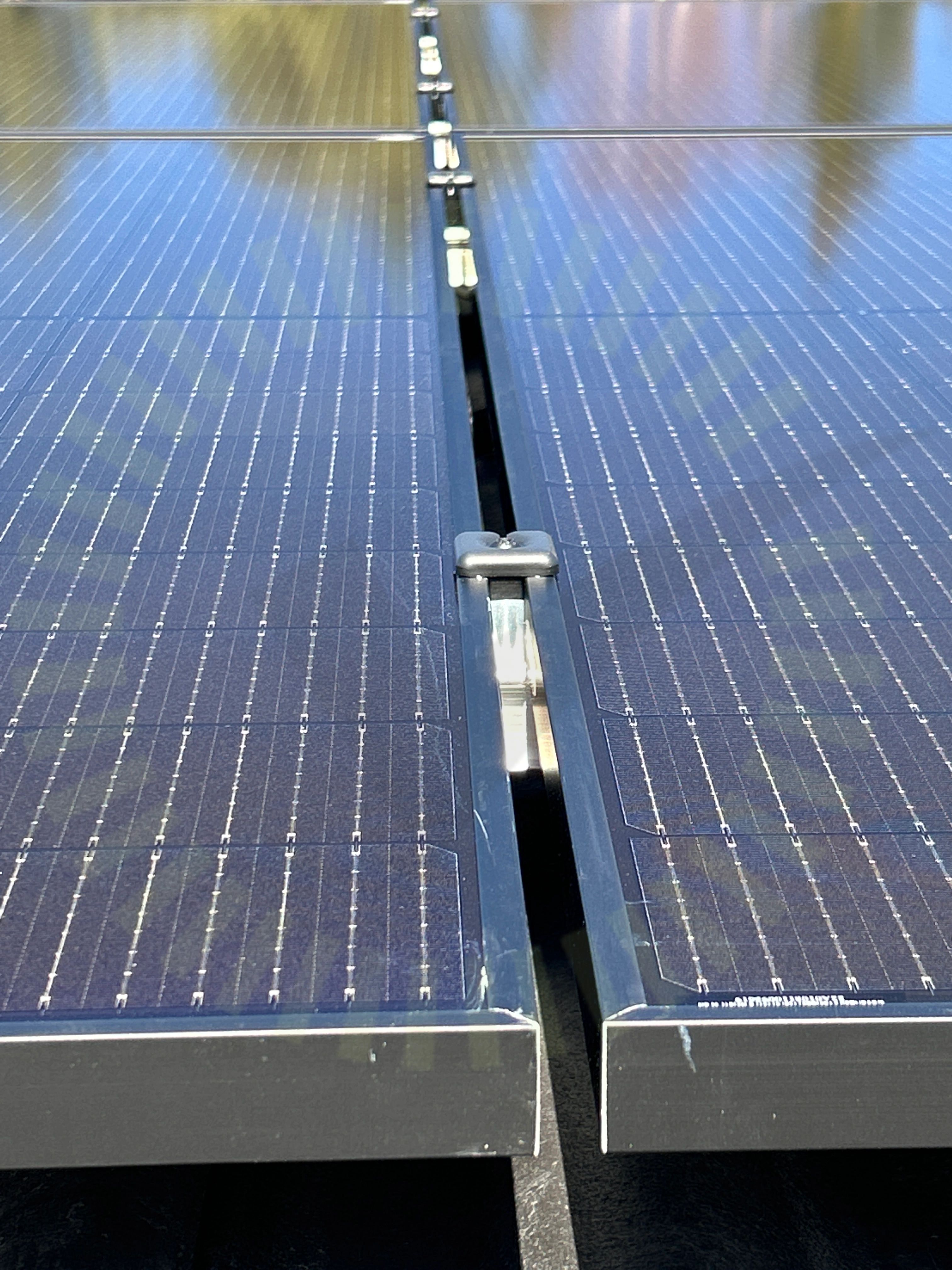

3.1 Dräneringshål pekar neråt

Inte godkänd

Klämman är felvänd.

Tillverkarens anvisningar

3.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

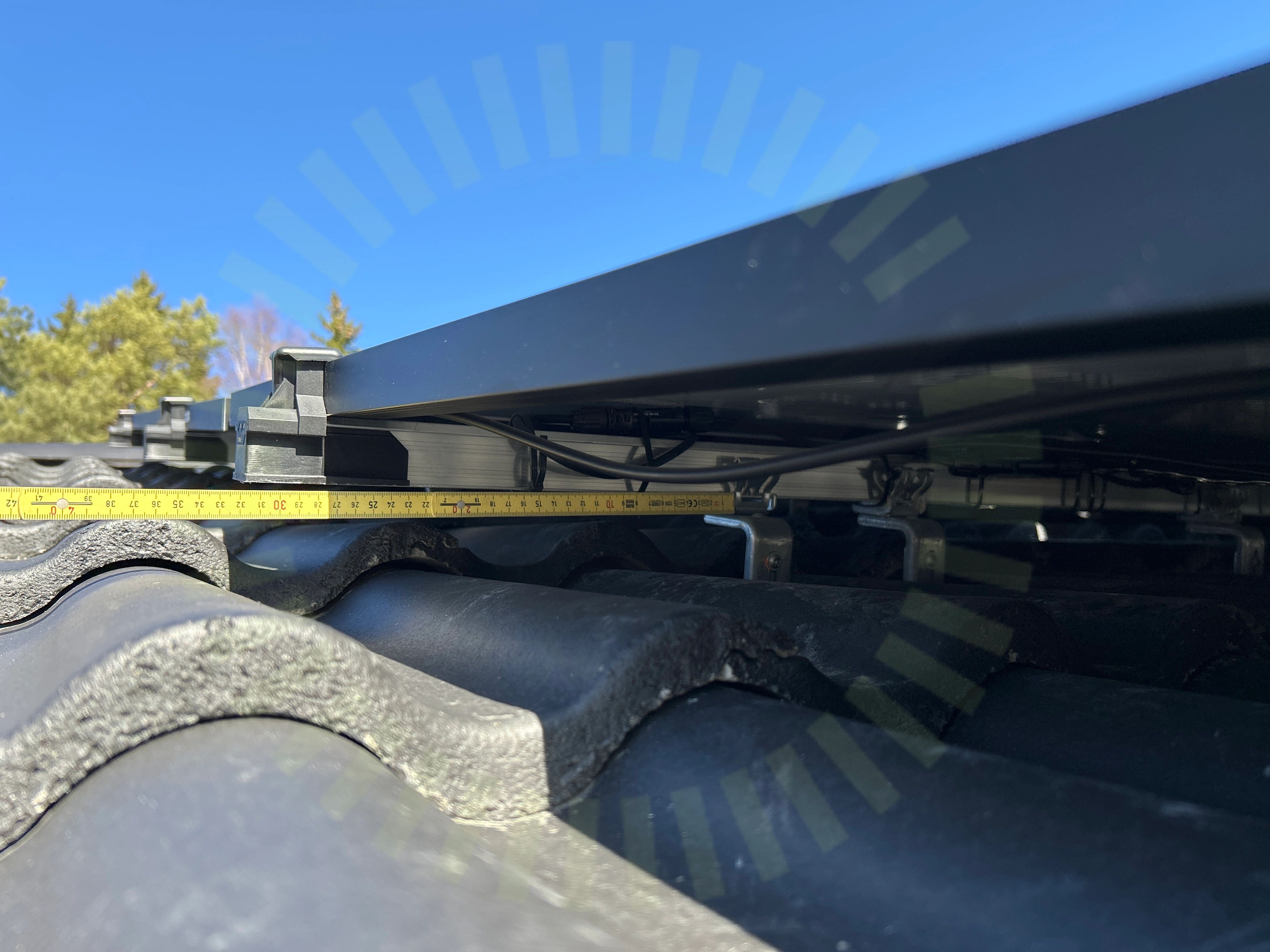

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

25/28

Använd skruv för klämma

Främmande material

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/17

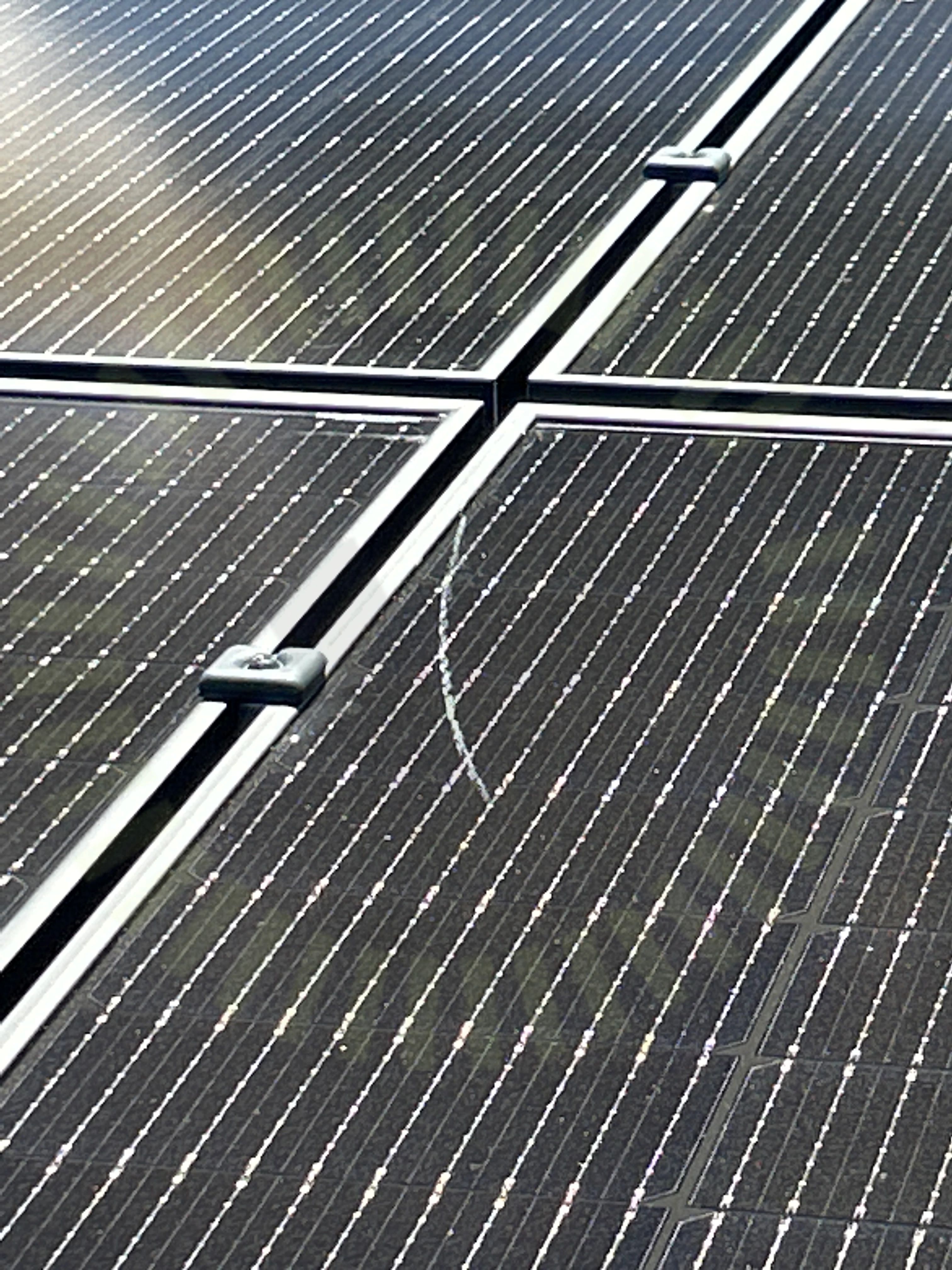

4.1 Skador

Inte godkänd

Skador noterade på panelerna.

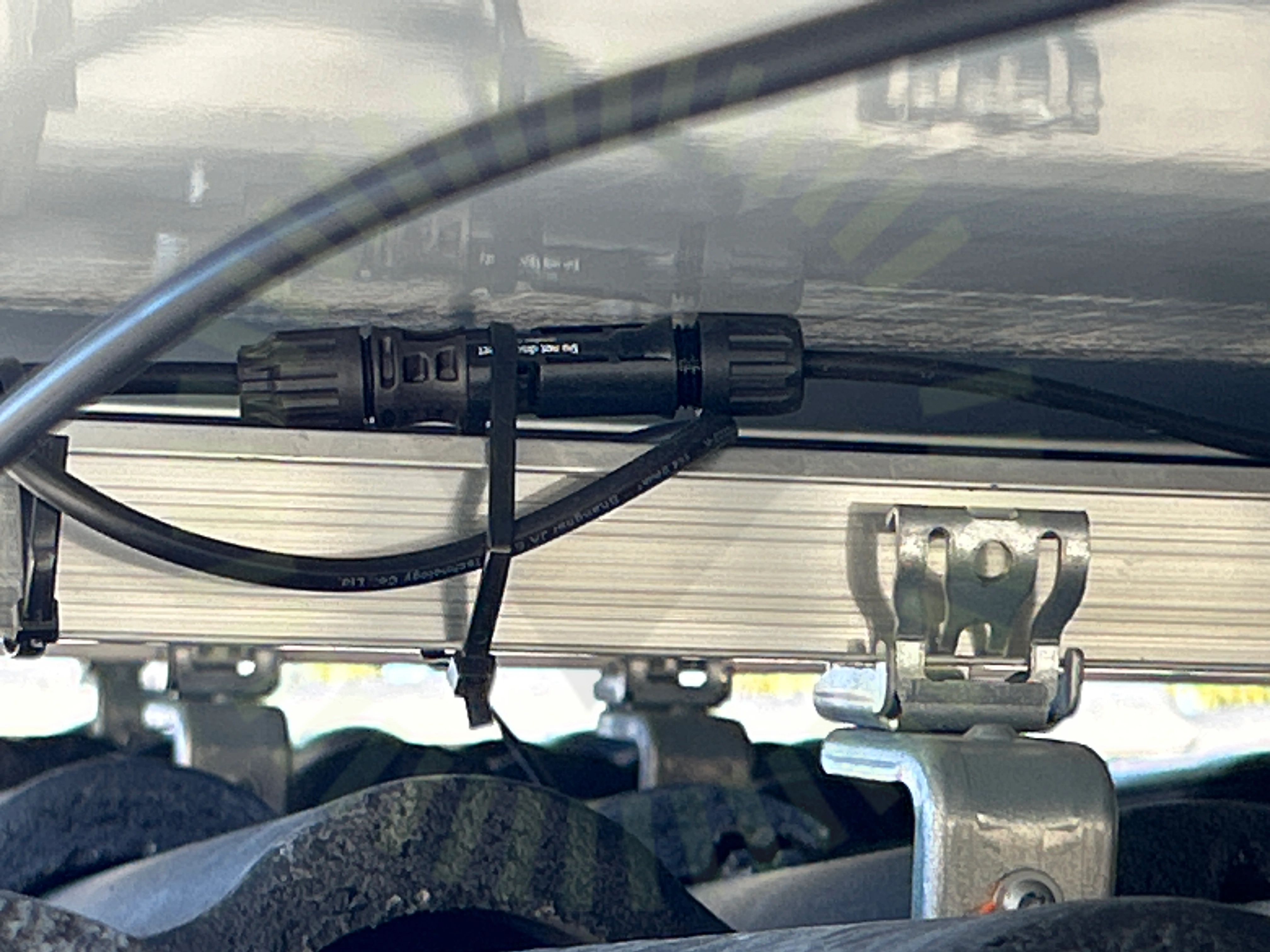

4.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

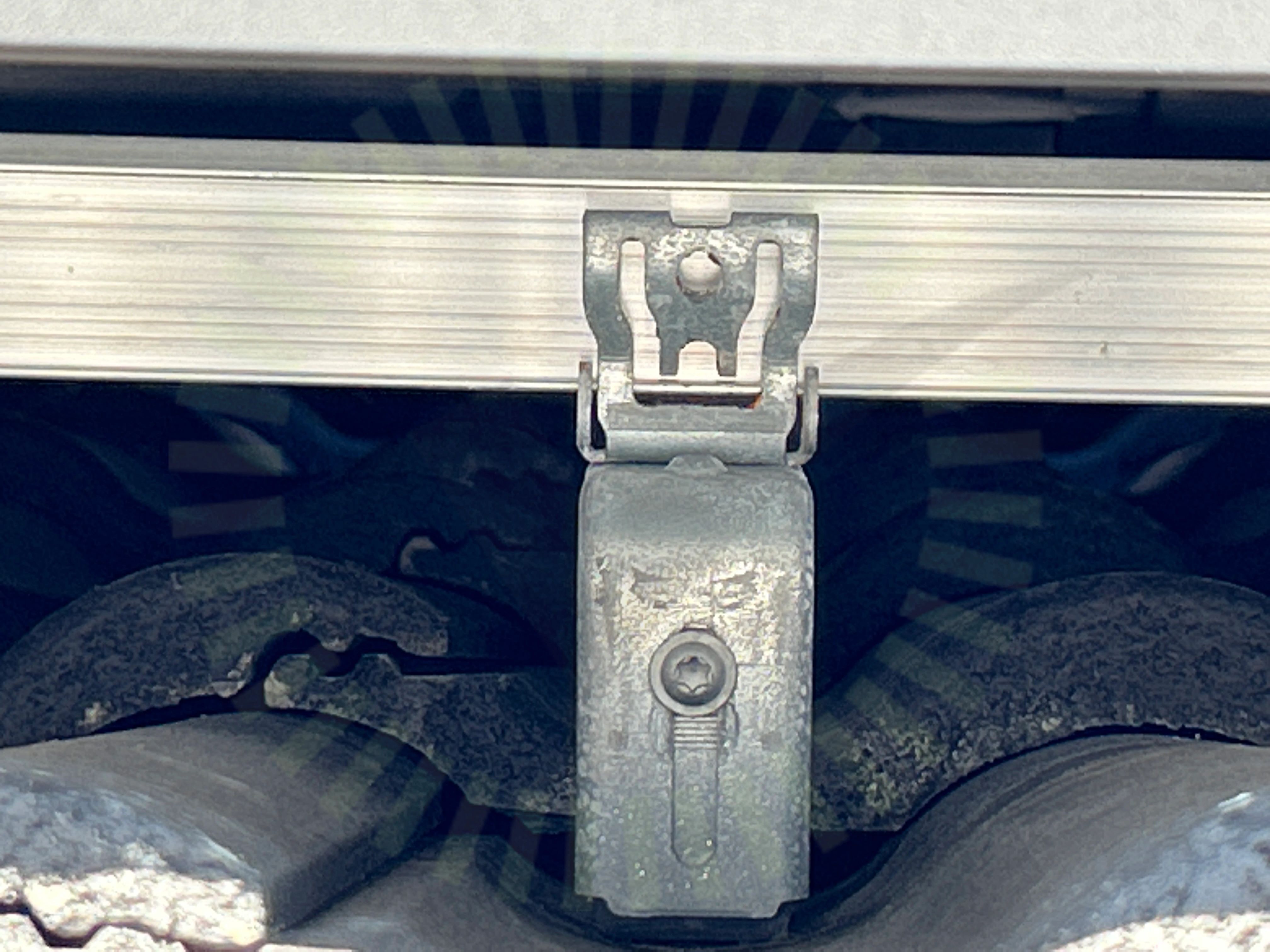

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

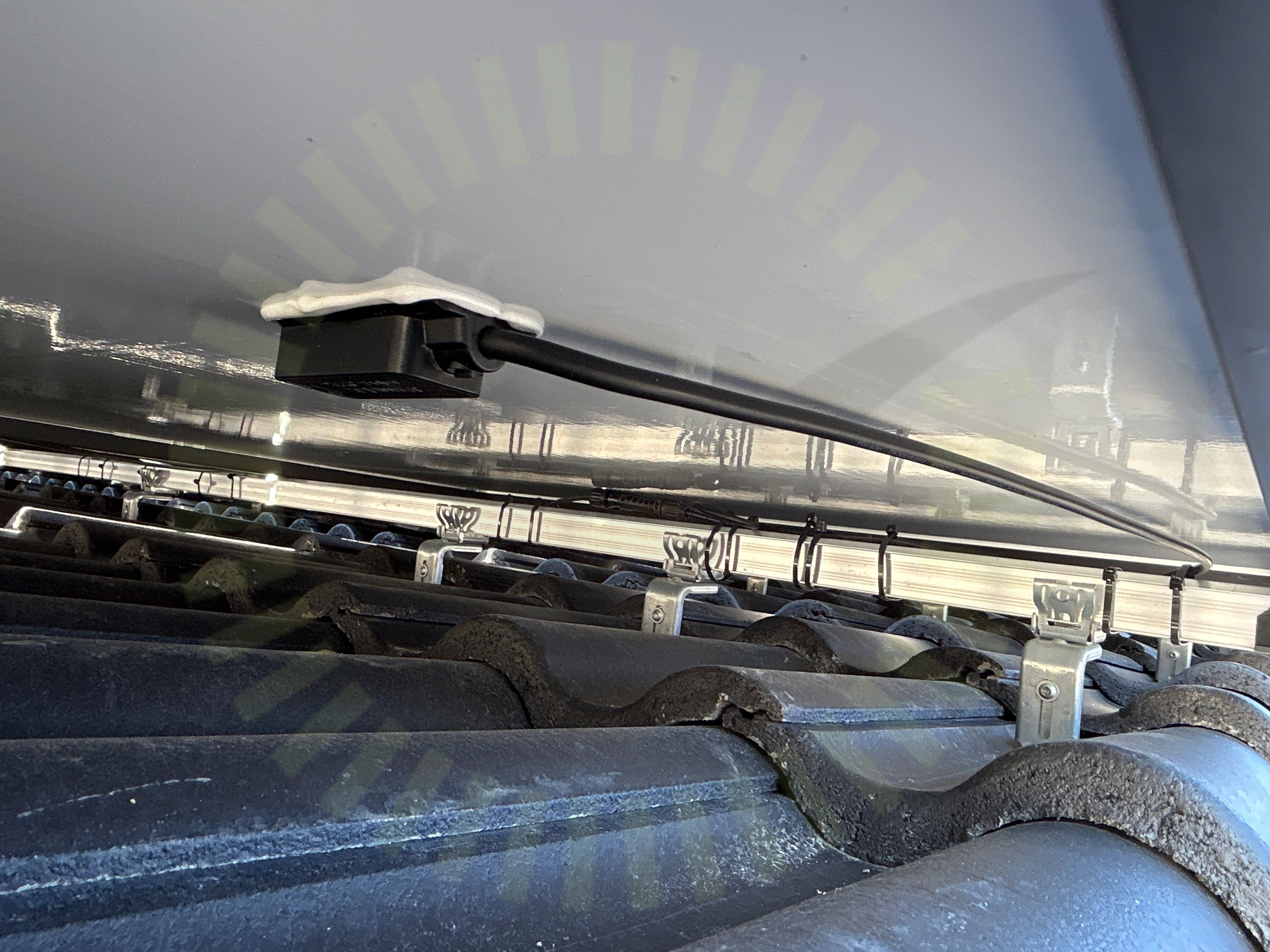

4.4 Kopplingslåda

Inte godkänd

Dragavlastning saknas.

Godkända kontrollpunkter

13/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

3/4

5.1 Informering av solceller

Inte godkänd

Finns vid VR, Saknas vid anslutningspunkt elmätare.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

5.2 Varning för backspänning

Inte godkänd

Saknas vid UC växelriktare.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

1/4

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/30

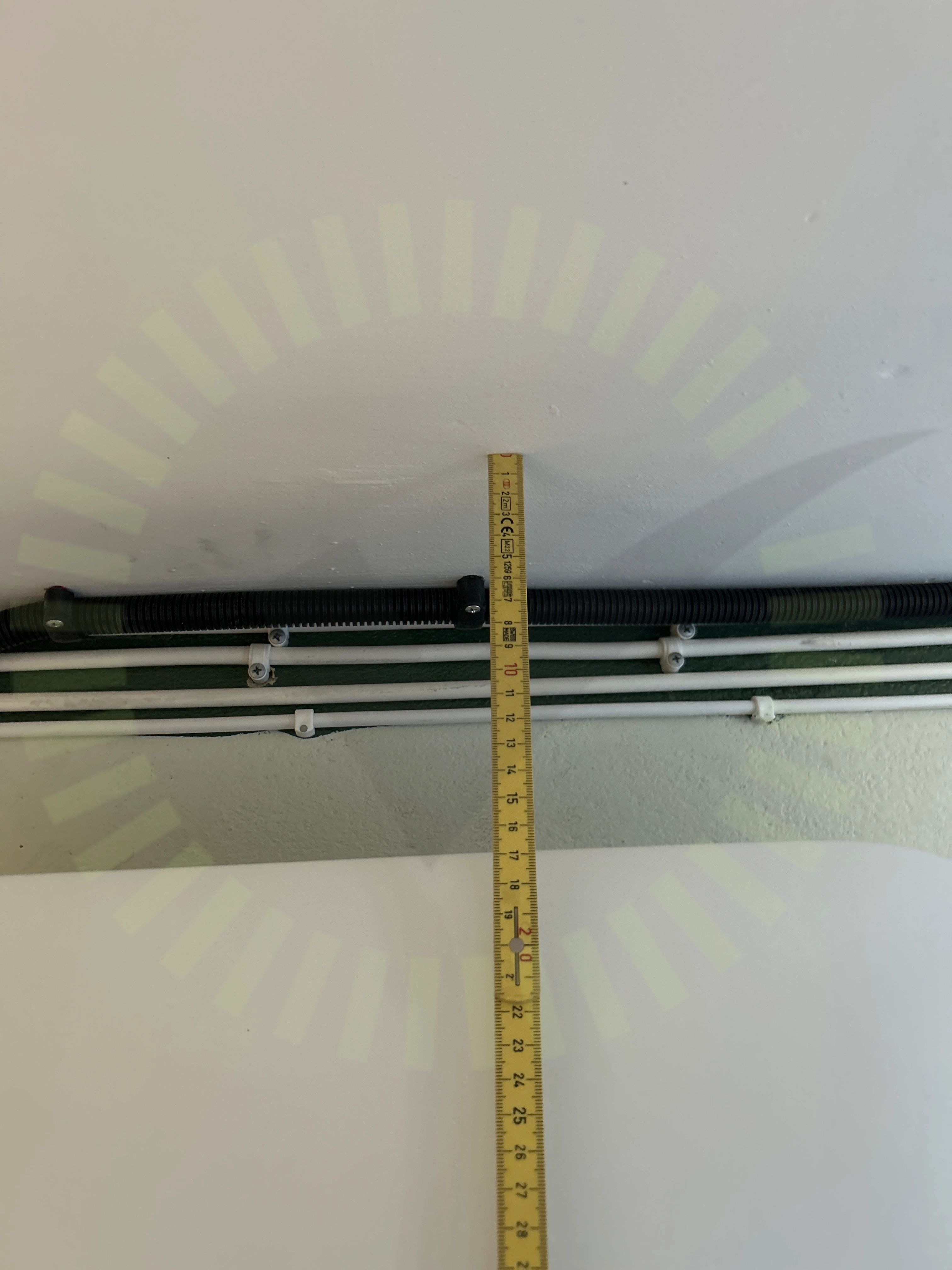

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd till tak beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

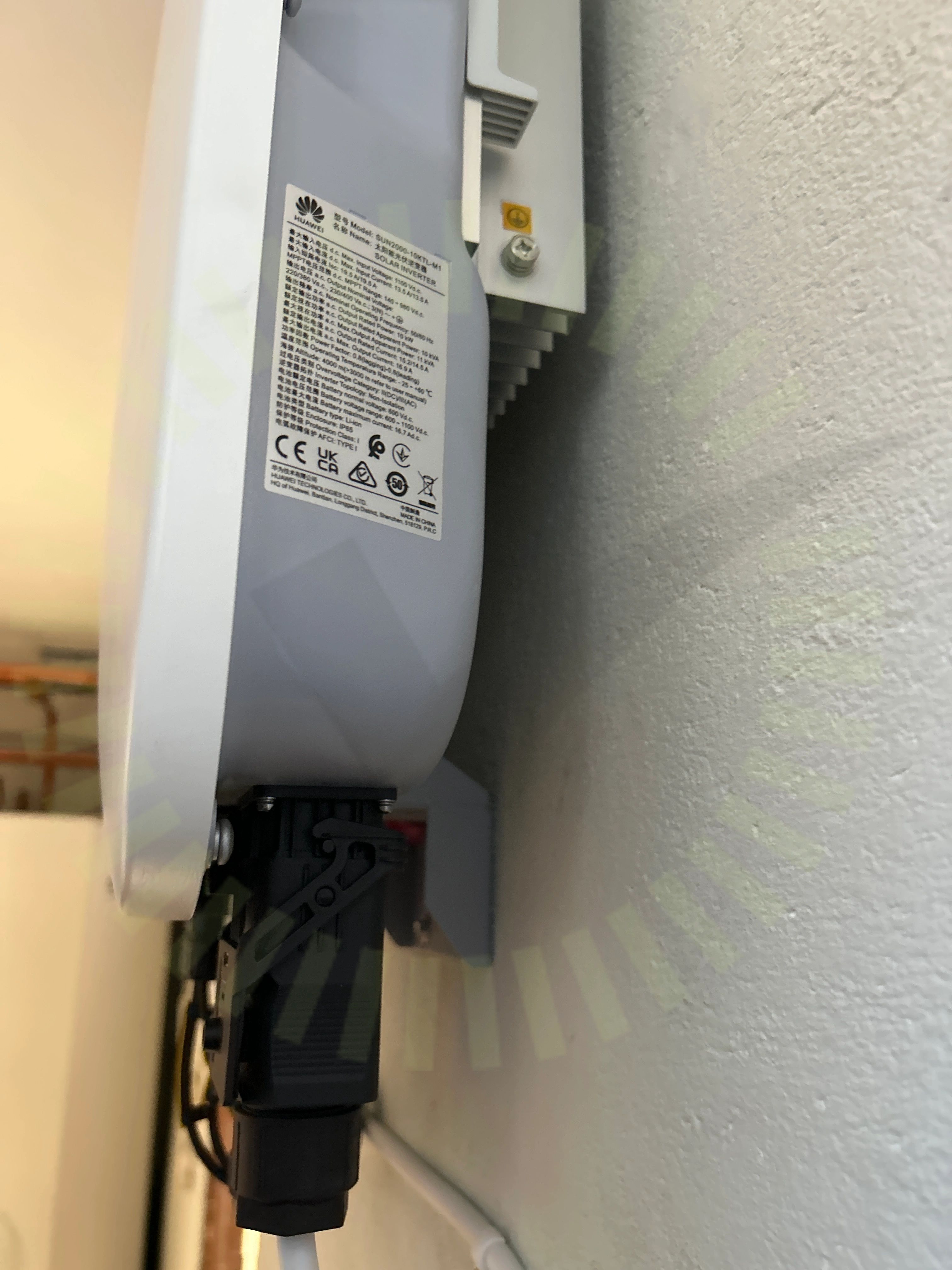

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

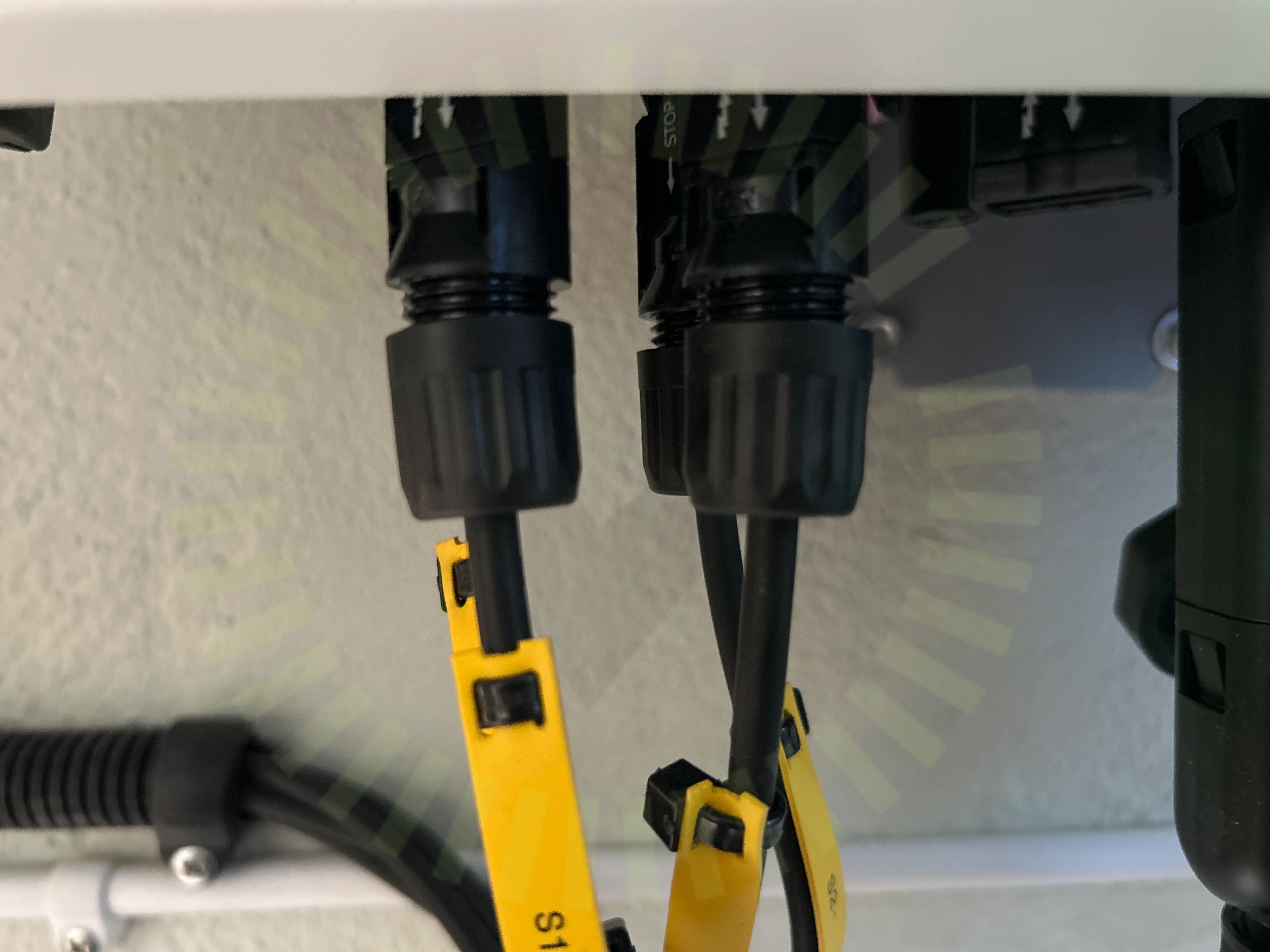

6.3 Kontakter

Inte godkänd

Kontakternas förskruvning har inte gängat korrekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

27/30

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation
