Besiktningsrapport

9.0

Installation av

Sesol

Datum

8 februari 2023

Ort

Åkersberga, Stockholms län

AC Anslutning

Dragavlastade

Skenornas infästning

+ 6

87% godkända

13% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+WB)

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Huawei: Smart Power Sensor

Tillbehör

Elmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri (14)Kapsling (9)Varselmärkning (8)Växelriktare (59)tak, Hyundai: HiE-S(XXX)VG (BF+WB) (12)tak, Weland Stål: Råspont (22)

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Anmärkningar

1/9

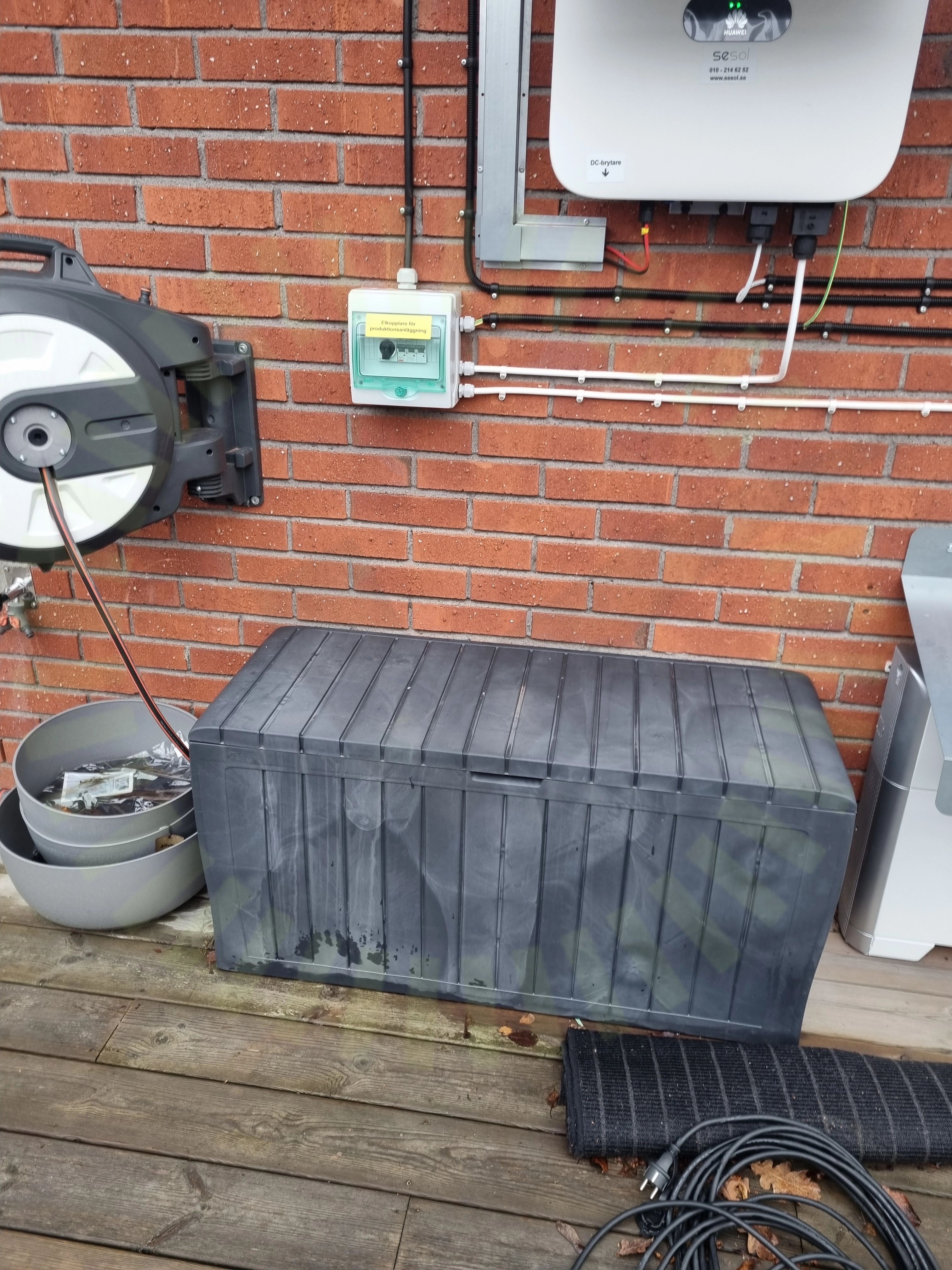

2.1 Yttre påverkan

Rekommendation

Koppling ganska lågt sittande barn kan komma åt

SS 436 40 00 (132.5)

Godkända kontrollpunkter

8/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

Saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/31

4.1 AC Anslutning

Inte godkänd

Kontakt - Ej fastskruvad på båda vr

Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

4.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.3 Smartmätare (kommunikationskabel) Skarp kant

Inte godkänd

Kabel till smartmätaren ligger oskyddad mot skarp kant vid genomföring till elskåp.

Godkända kontrollpunkter

28/31

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Avstånd

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

PE Chassi

Skador

Smartmätare

Strängschema

Säkring

Ventilation

Vinkel

tak, Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

2/12

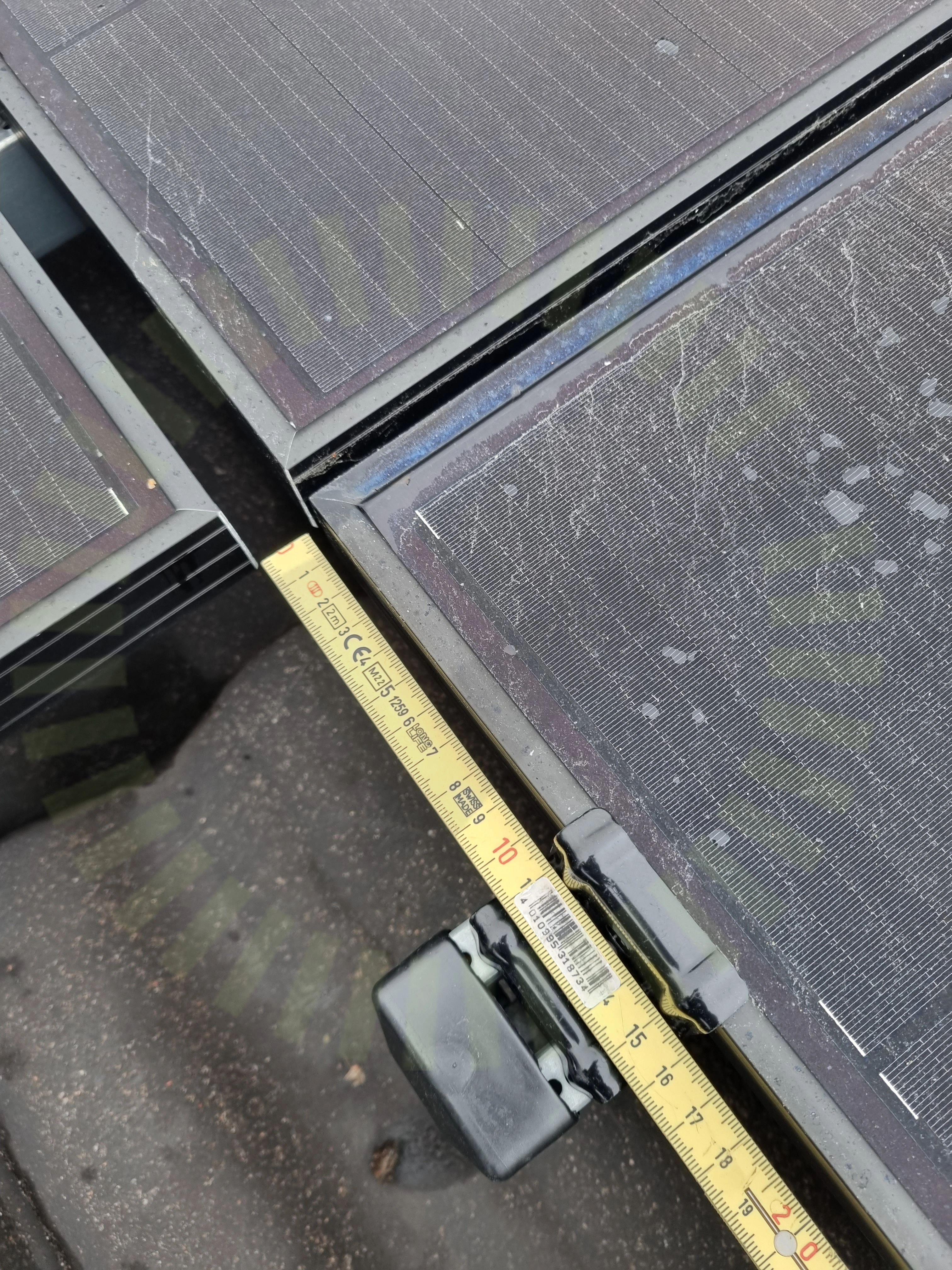

5.1 Fästenas placering

Inte godkänd

110mm är uppmätt, minsta rekommenderade avstånd 160mm

Tillverkarens anvisningar

5.2 Dragavlastade

Inte godkänd

Drag I kablar pga ej dragavlastade till nära punkt tex panelram, dragen långt utan att sättas fast

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/12

Böjradie kablage

Dräneringshål

Fästenas storlek

Föremål Bakstycke

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Ej tillgängligt vid besiktning

1/12

Förbindelse av kontakter

tak, Weland Stål: Råspont

Anmärkningar

6/22

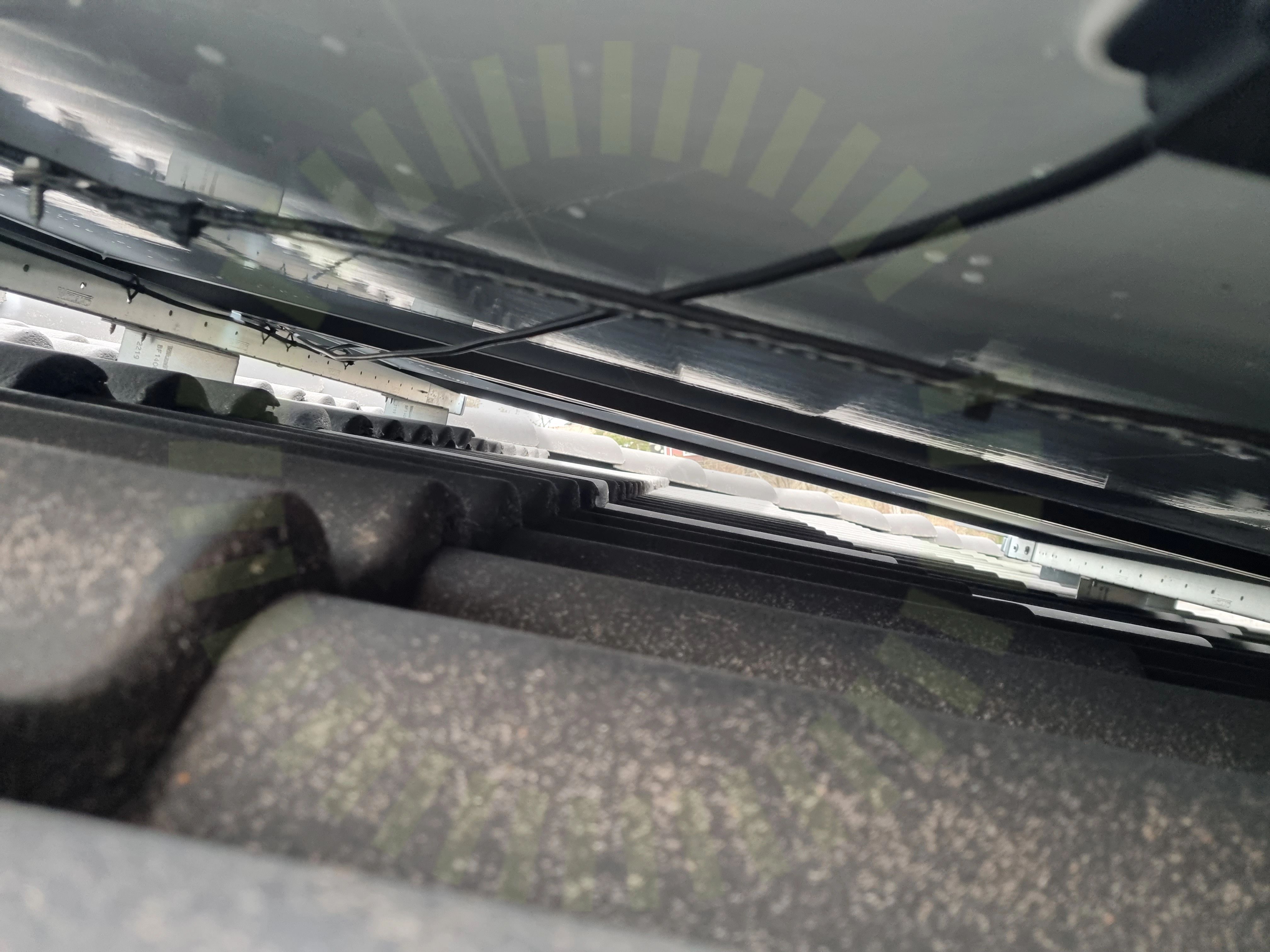

6.1 Kabeluppfästning

Inte godkänd

Kablar ej fastsatta hänger långt utan att sättas fast I ram eller skena

SS 436 40 00 (712.521.101 och 522.8.4)

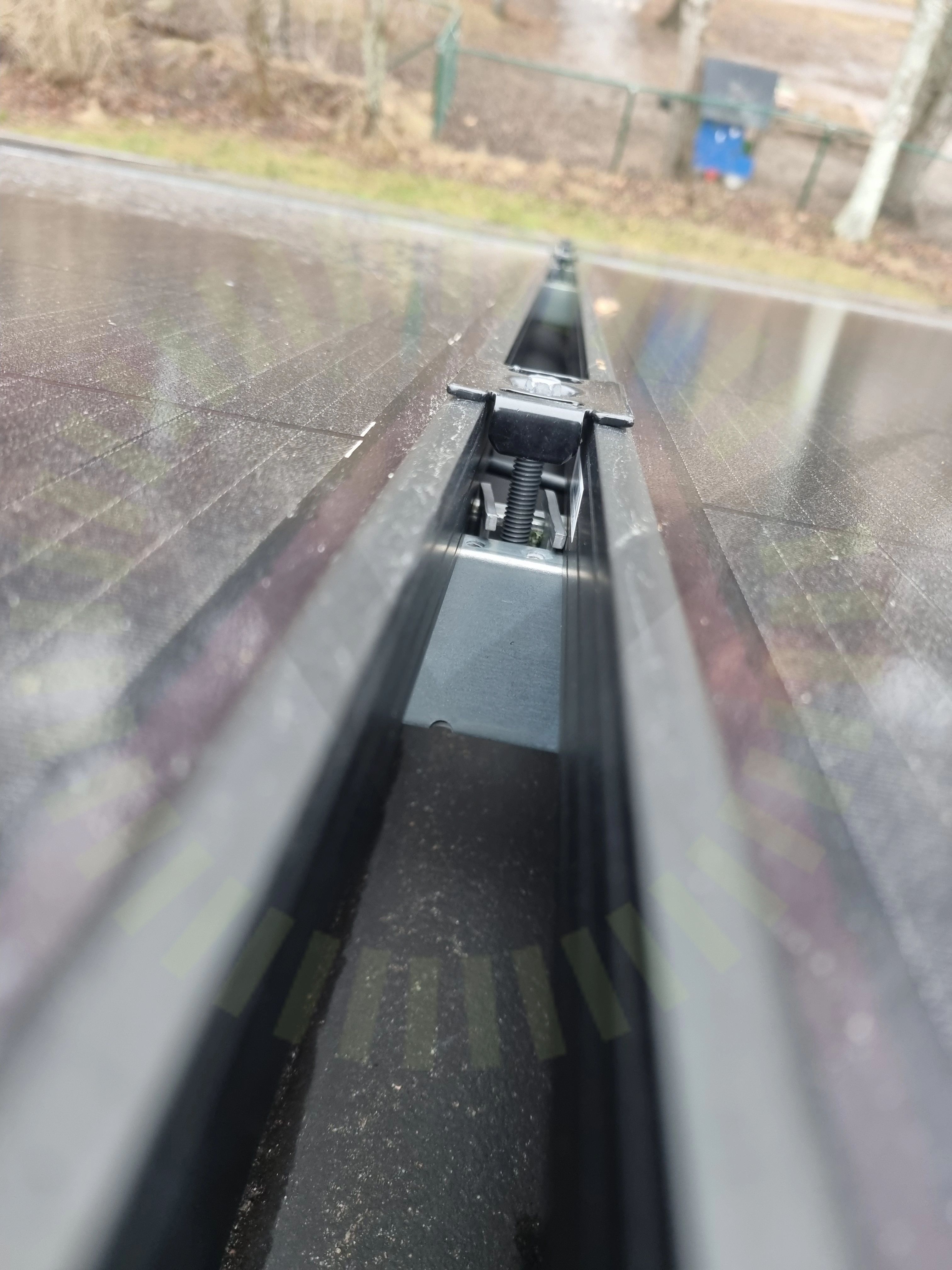

6.2 Mittklämma rätt förläggning

Inte godkänd

Ligger ej mot skena

MA5111 Sid 1 (1) | Version 4 - 221117

6.3 Skenornas avstånd

Inte godkänd

Skenavståndet stämmer inte med snö- vindlast projektering.

MA5102 Sid 1 (1) | Version 3 - 221101

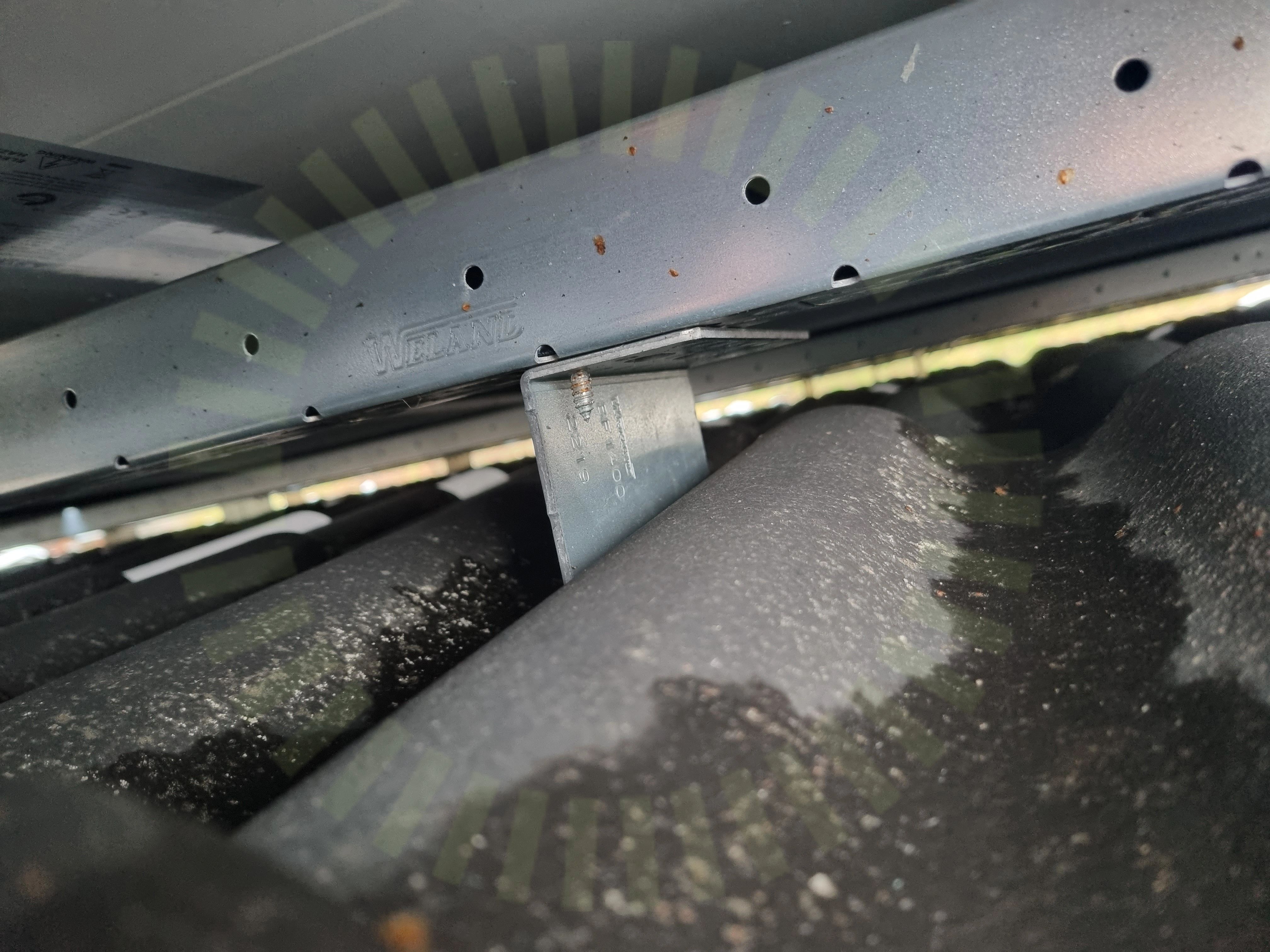

6.4 Skenornas infästning

Inte godkänd

Endel sitter endast ned en skruv

MA5102 Sid 1 (1) | Version 3 - 221101

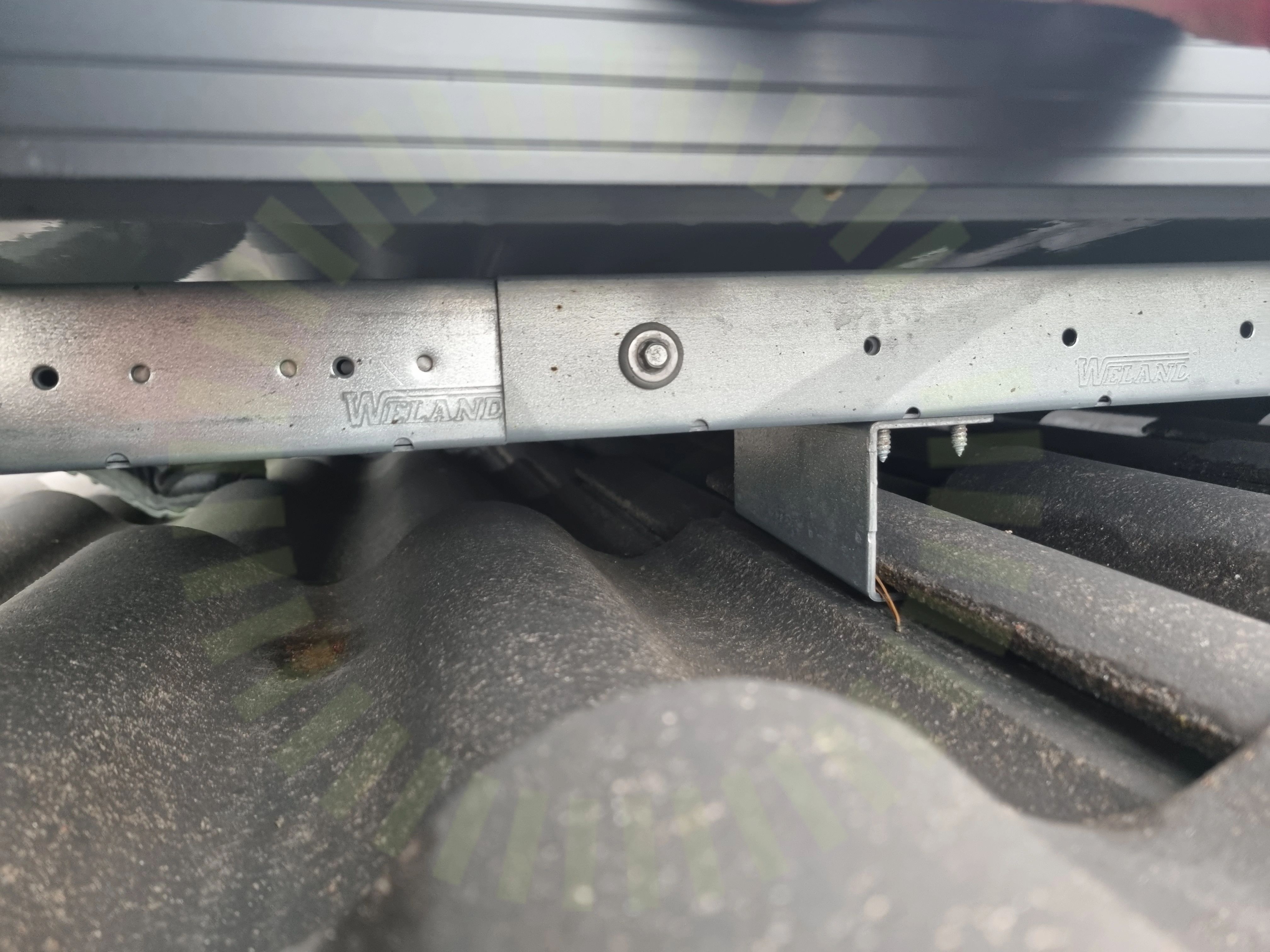

6.5 Skenskarvar

Inte godkänd

Sitter endast med en till två skruvar

MA5102 Sid 1 (1) | Version 3 - 221101

6.6 Ändklämmor rätt förläggning

Inte godkänd

Fästen villor ej helt dikt ann mot skenan

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

15/22

Avstånd panna

Främmande material

Infästning Råspont

Infästningar CC mått

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas överhäng

Skydd

Snö- och Vindlastberäkning

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring
