Besiktningsrapport

8.5

Installation genom

EcoKraft

Datum

5 februari 2024

Ort

Malmö, Skåne län

Klämmornas placering

Klämmornas överlappning

Föremål mot bakstycke

+ 9

89% godkända11% ej godkända

Om installationen

PanelerAE SOLAR: AE CMD-108BDE

MontagesystemSchletter: Standing Seam Clamp

MontagesystemSchletter: FlatGrid

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

AE SOLAR: AE CMD-108BDE

Anmärkningar

6/34

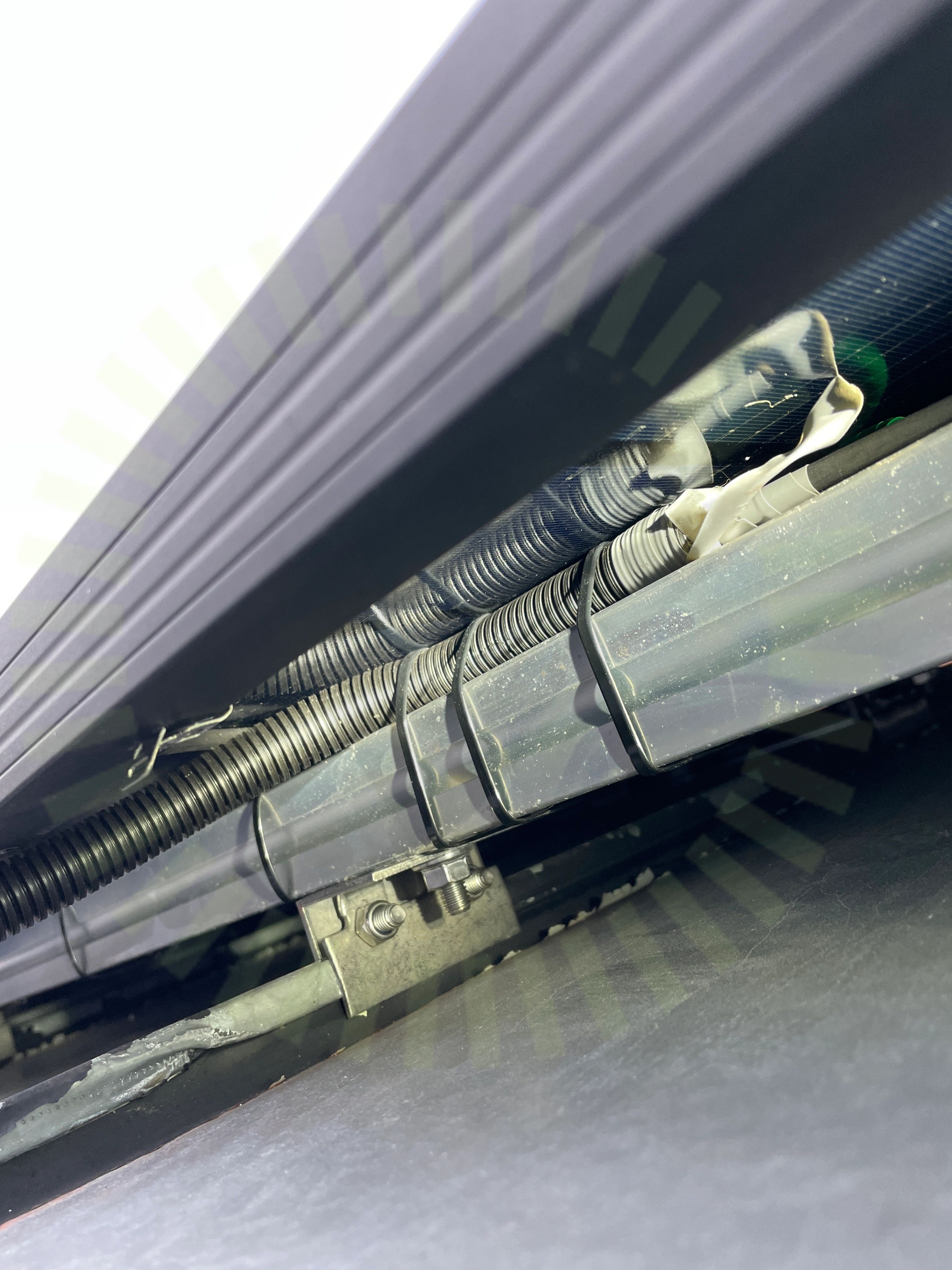

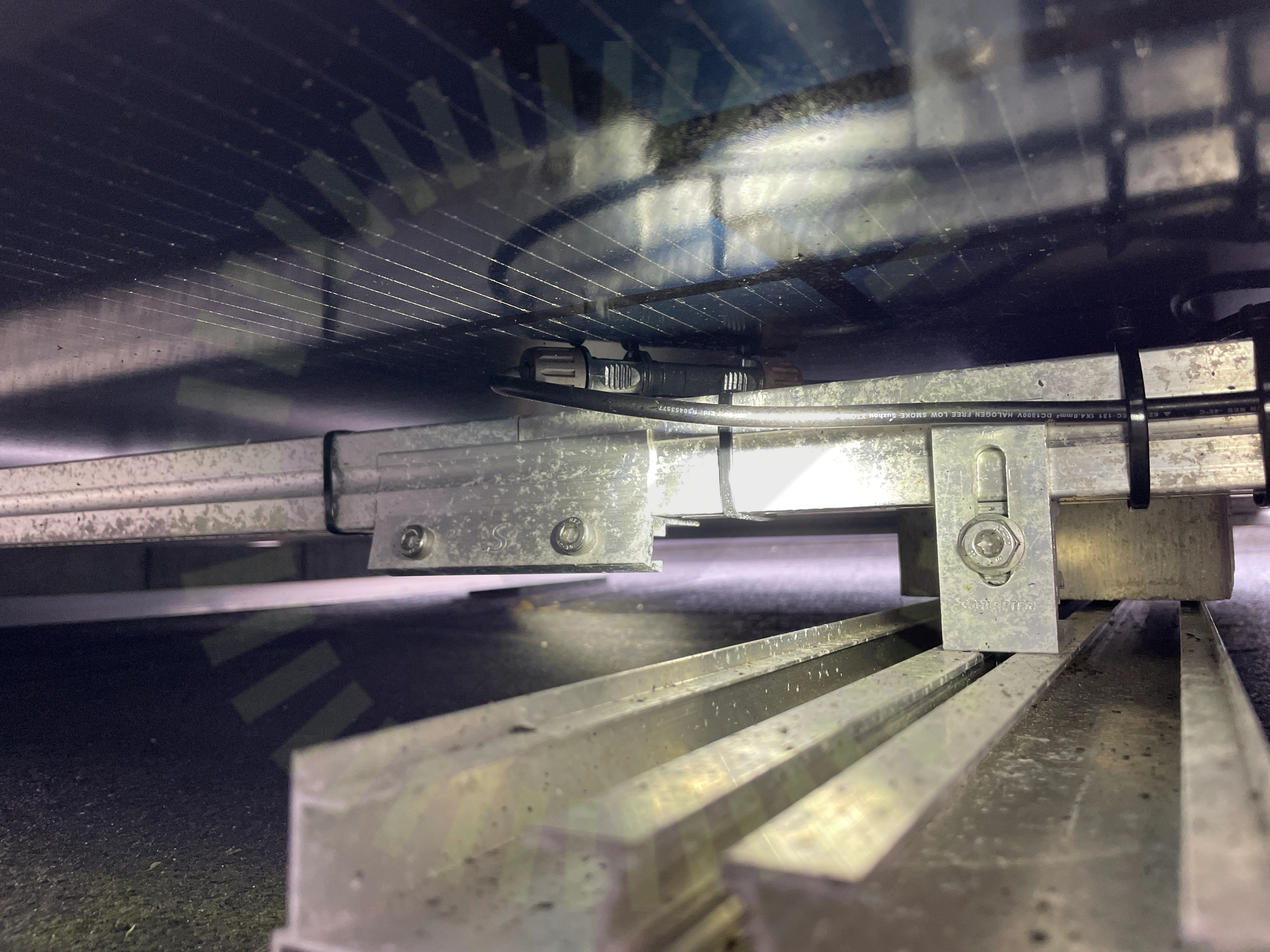

1.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

AE SOLAR: INSTALLATION & OPERATION MANUAL REV.2023.1, Sida 12

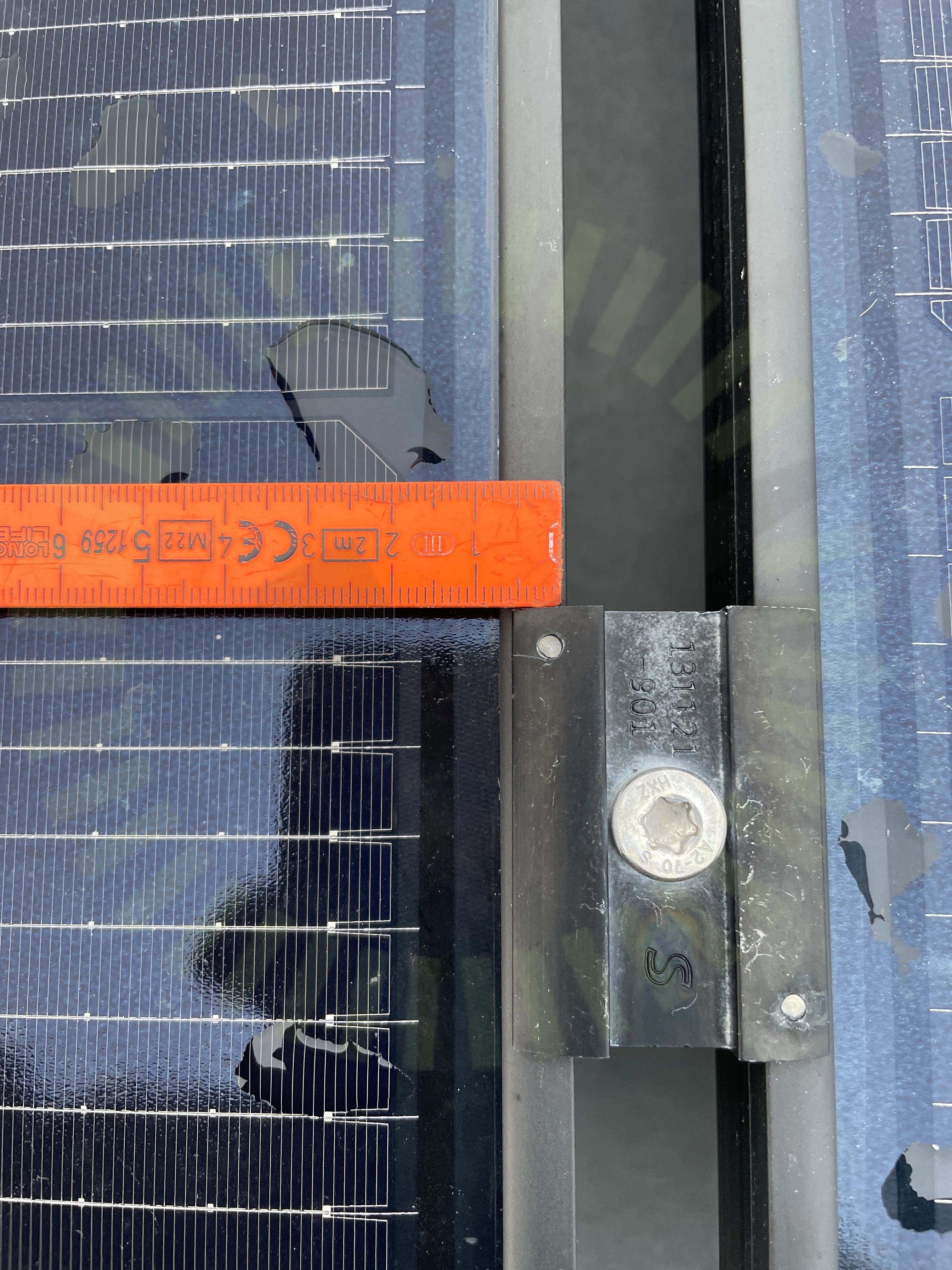

1.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

AE SOLAR: INSTALLATION & OPERATION MANUAL REV.2023.1, Sida 11

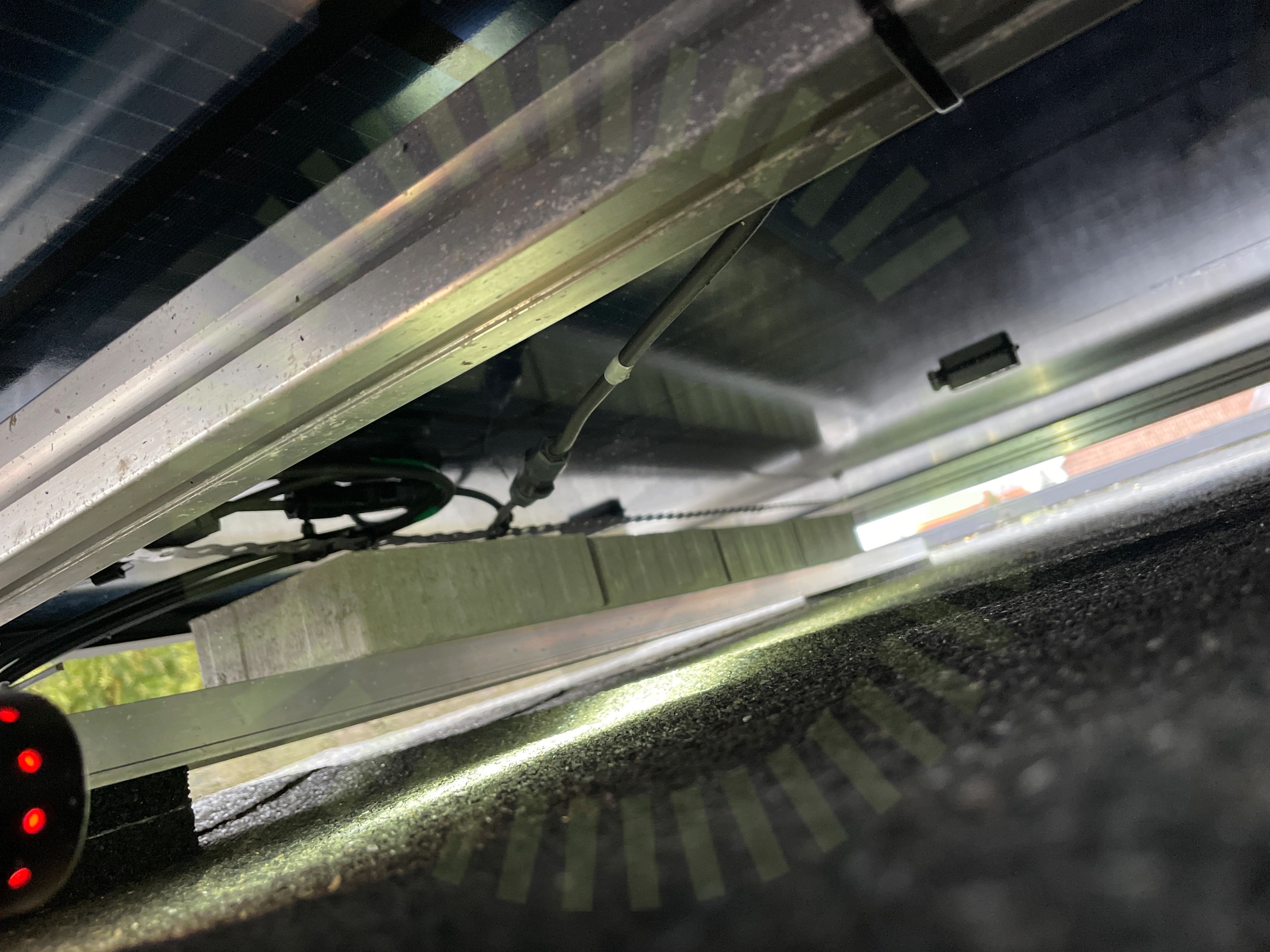

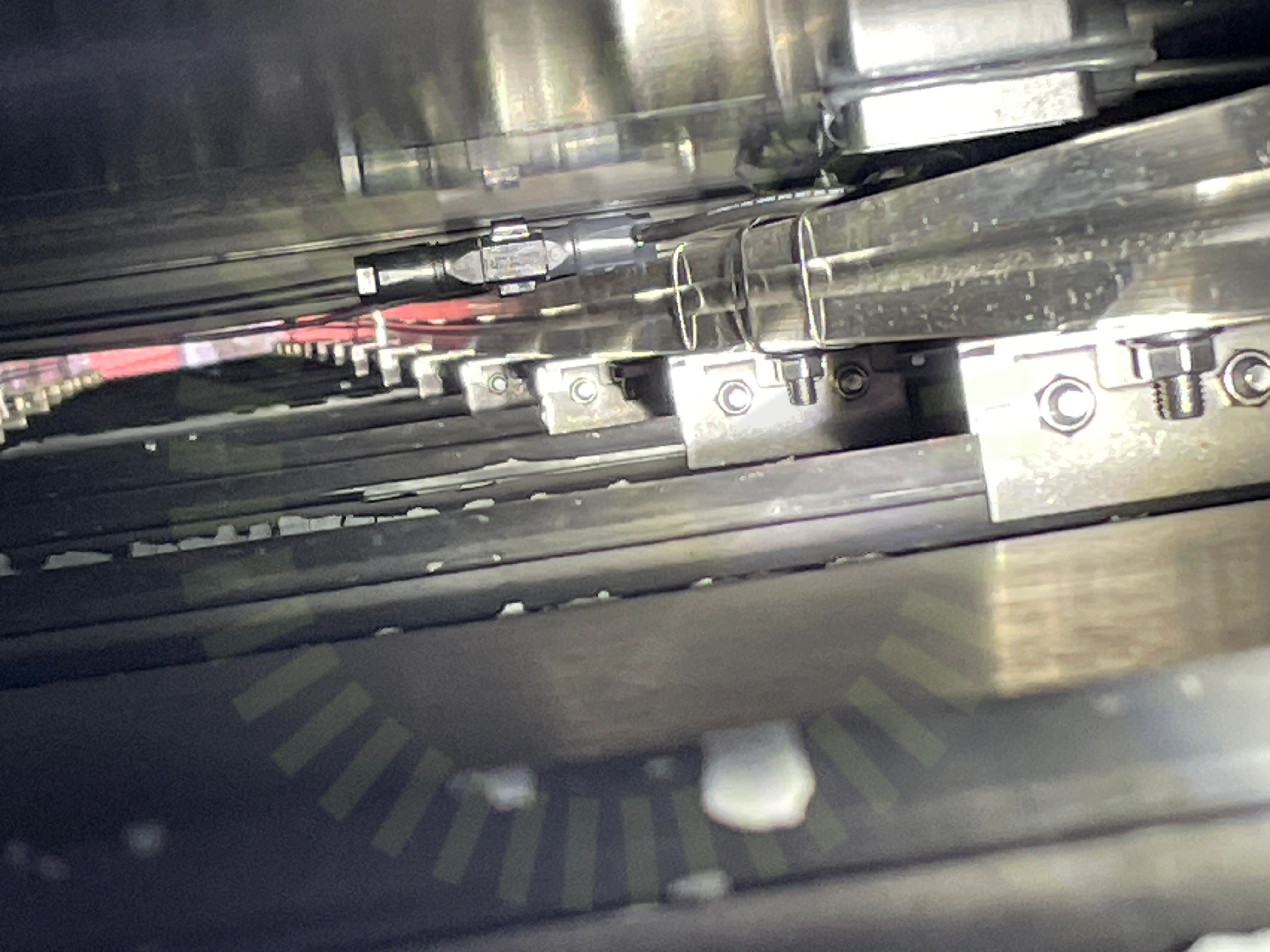

1.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

1.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

28/34

Avstånd till ytaAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas storlekKlämmornas överlappningKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradiePanelkablaget böjradiePanelkablaget böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramSträngförläggningSträngförläggning

Allmän

Anmärkningar

2/3

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Schletter: FlatGrid

Anmärkningar

3/23

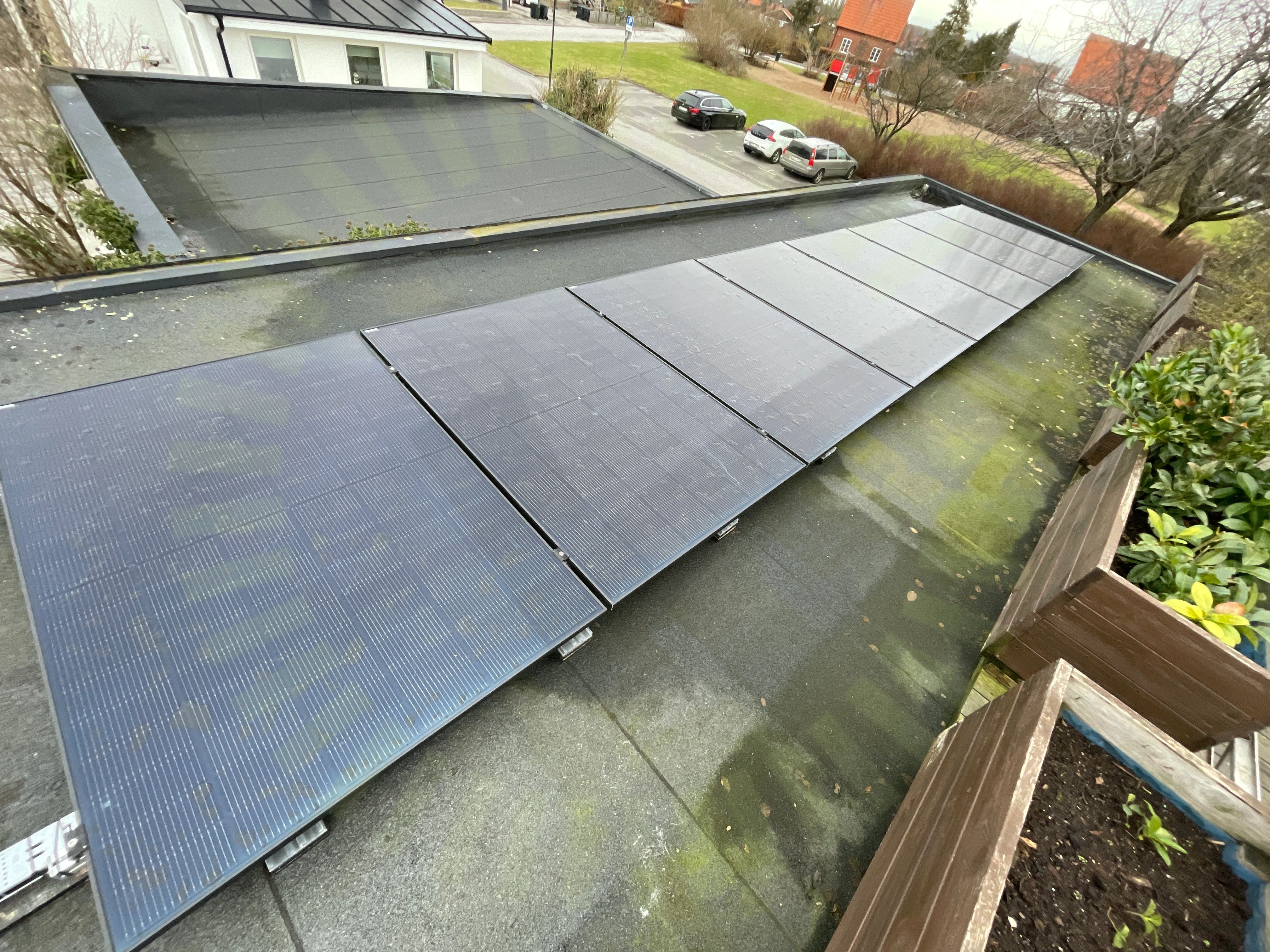

3.1 Antal rader

Inte godkänd

Antalet rader paneler stämmer inte med montagetillverkarens krav. Ett godkännande från schletter krävs.

Schletter: Installation manual FlatGrid | 2020.03 V.001, Sida 3

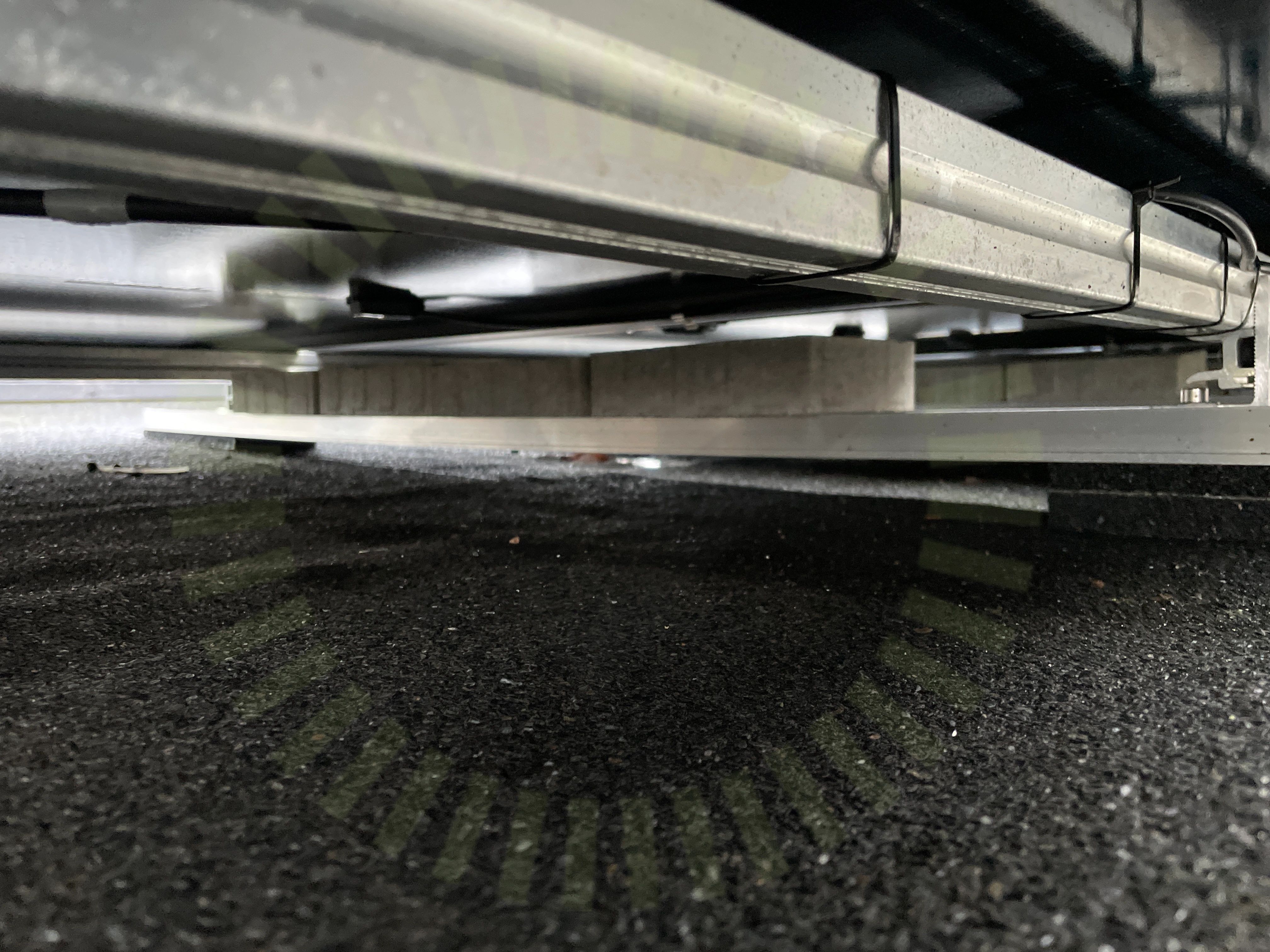

3.2 Ballastplåt

Inte godkänd

Skydd saknas under ballastplåten.

Schletter: Installation manual FlatGrid | 2020.03 V.001, Sida 6

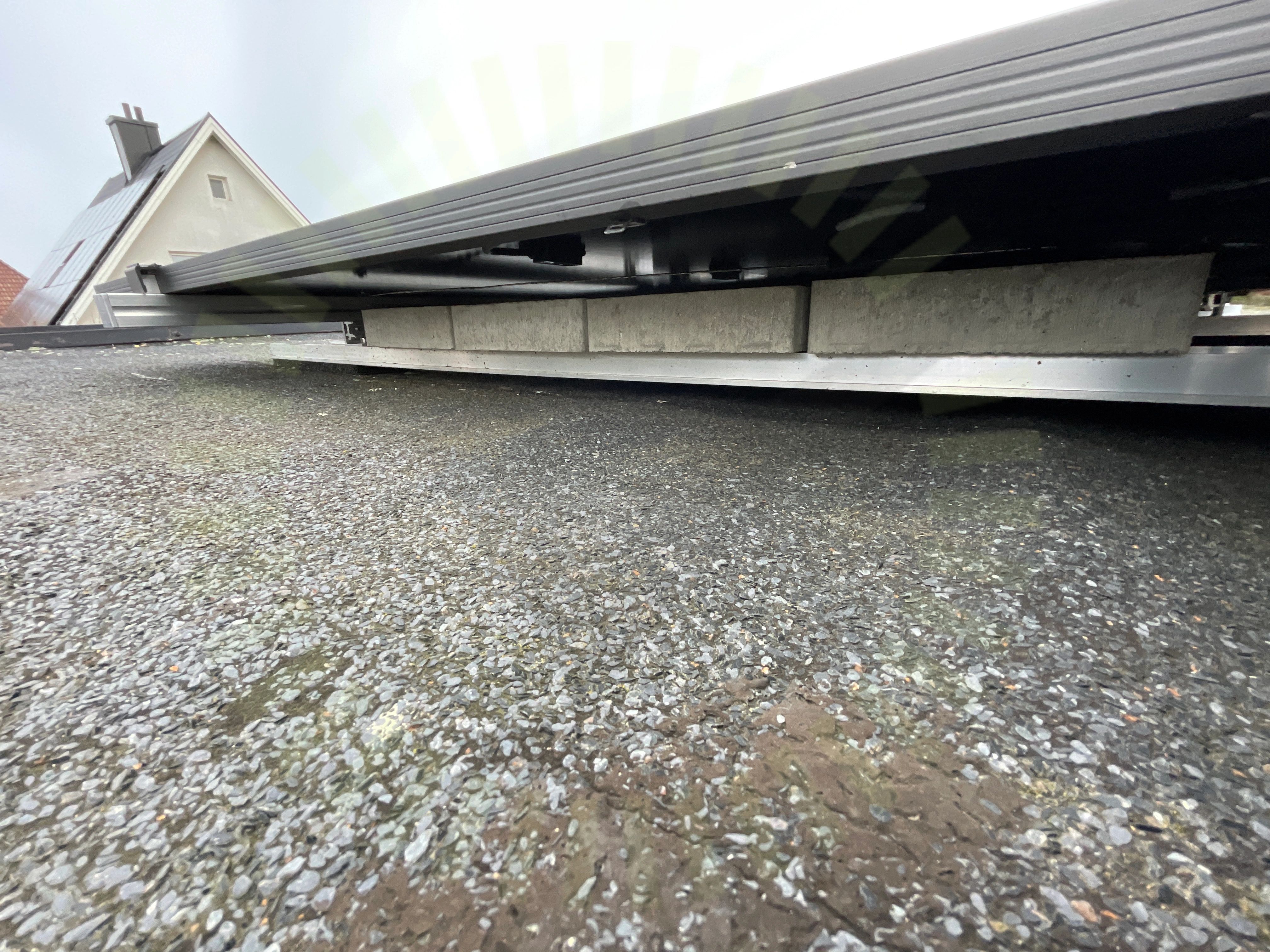

3.3 Ballastvikt

Inte godkänd

Ballast stämmer inte med projekteringen. Vikt följer ej lastberäkning.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaL-adapter infästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästning korslagerSkenornas överhäng korslagerSkenskarvar korslagerSkydd under skenaSnö- och VindlastberäkningTaklutningVäderbeständigt materialÄndklämmor

Schletter: Standing Seam Clamp

Godkända kontrollpunkter

21/22

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSnö- och VindlastberäkningVal av klämmaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

SunGrow: SG5-12RT

Anmärkningar

4/40

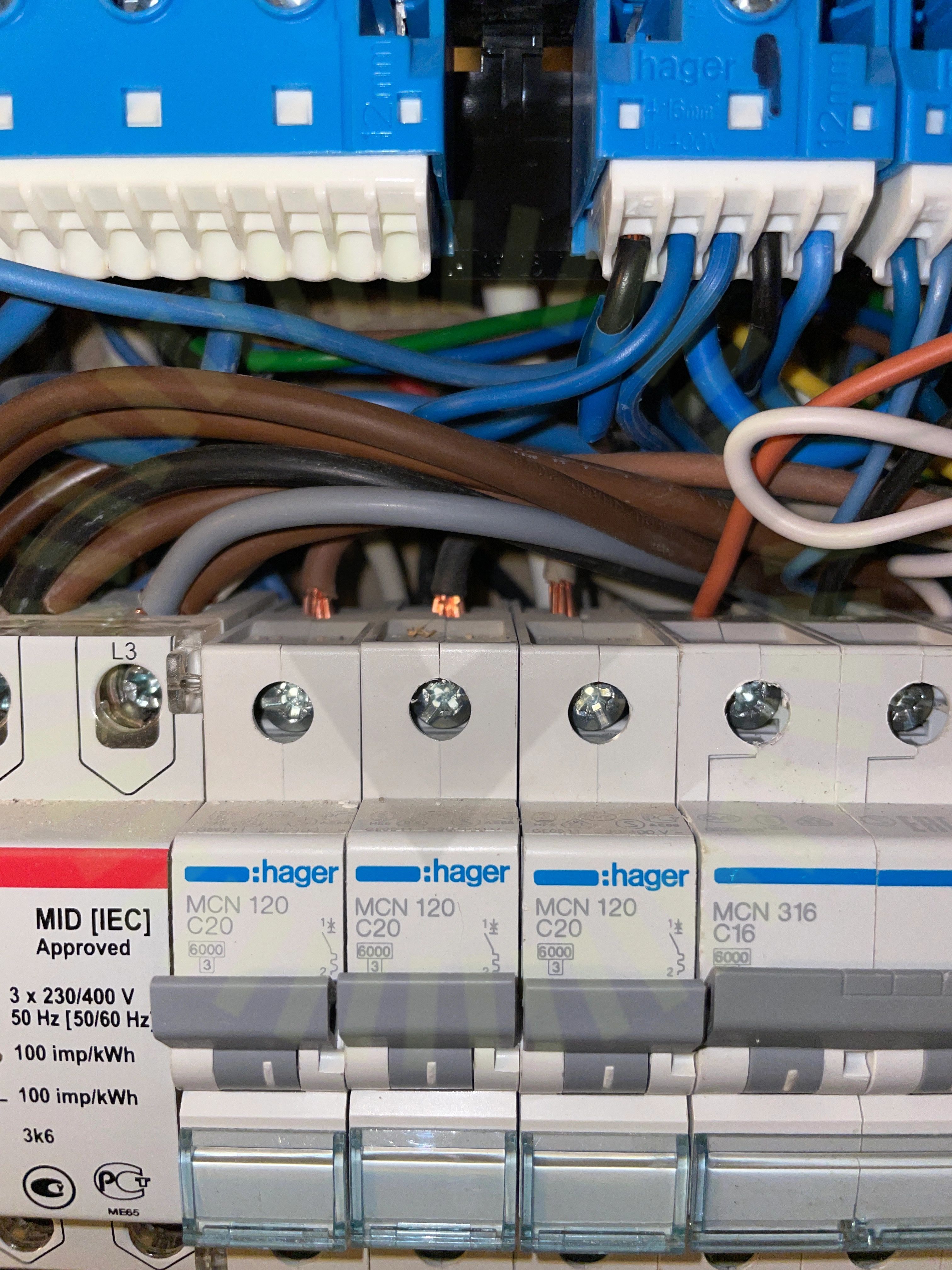

5.1 Anslutning av ledare

Inte godkänd

Mantel på kabel uppskalad för mycket.

SS 436 40 00 (134.1.4)

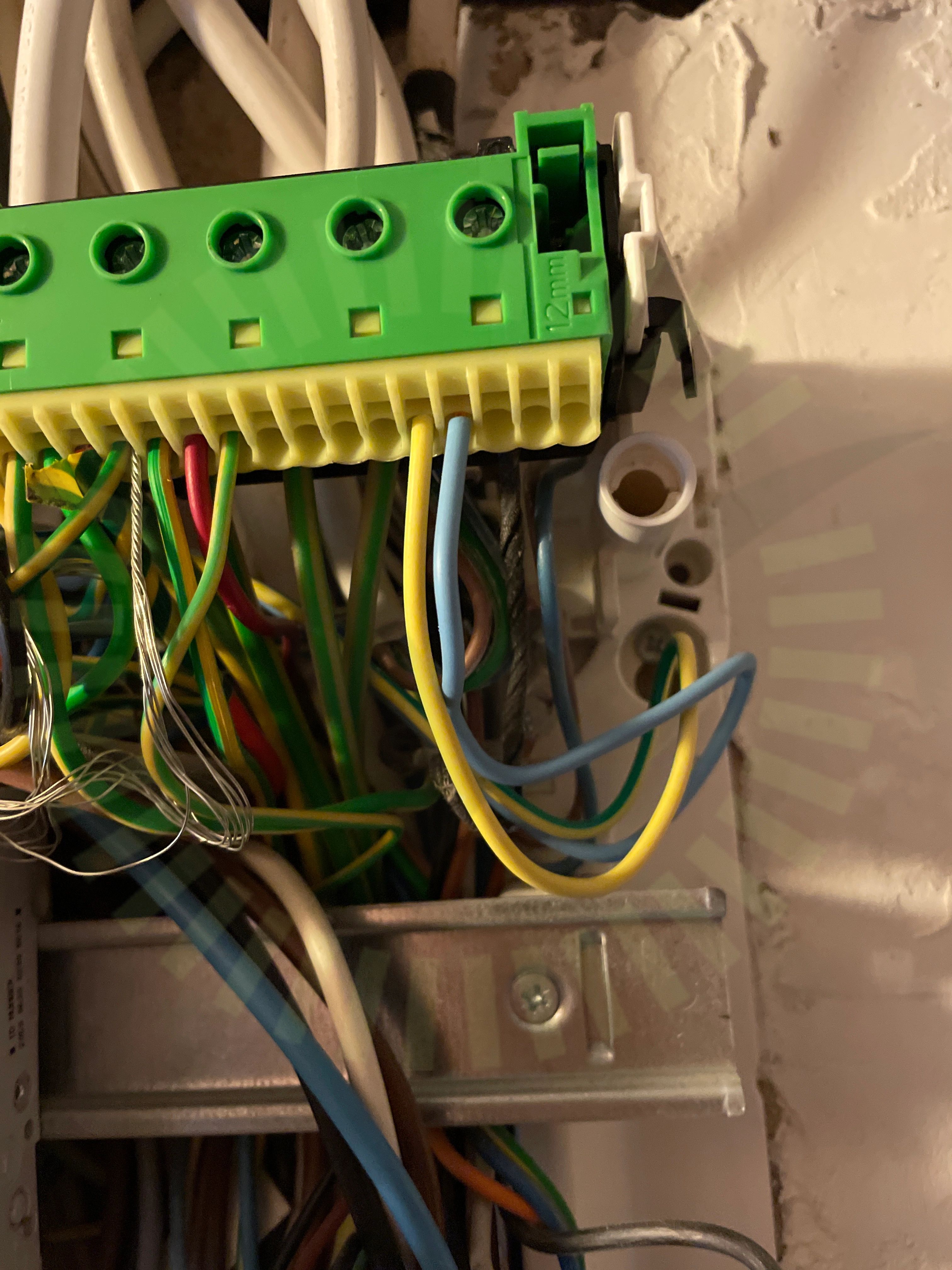

5.2 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. PE och N kopplad på samma plint. 5 ledar system.

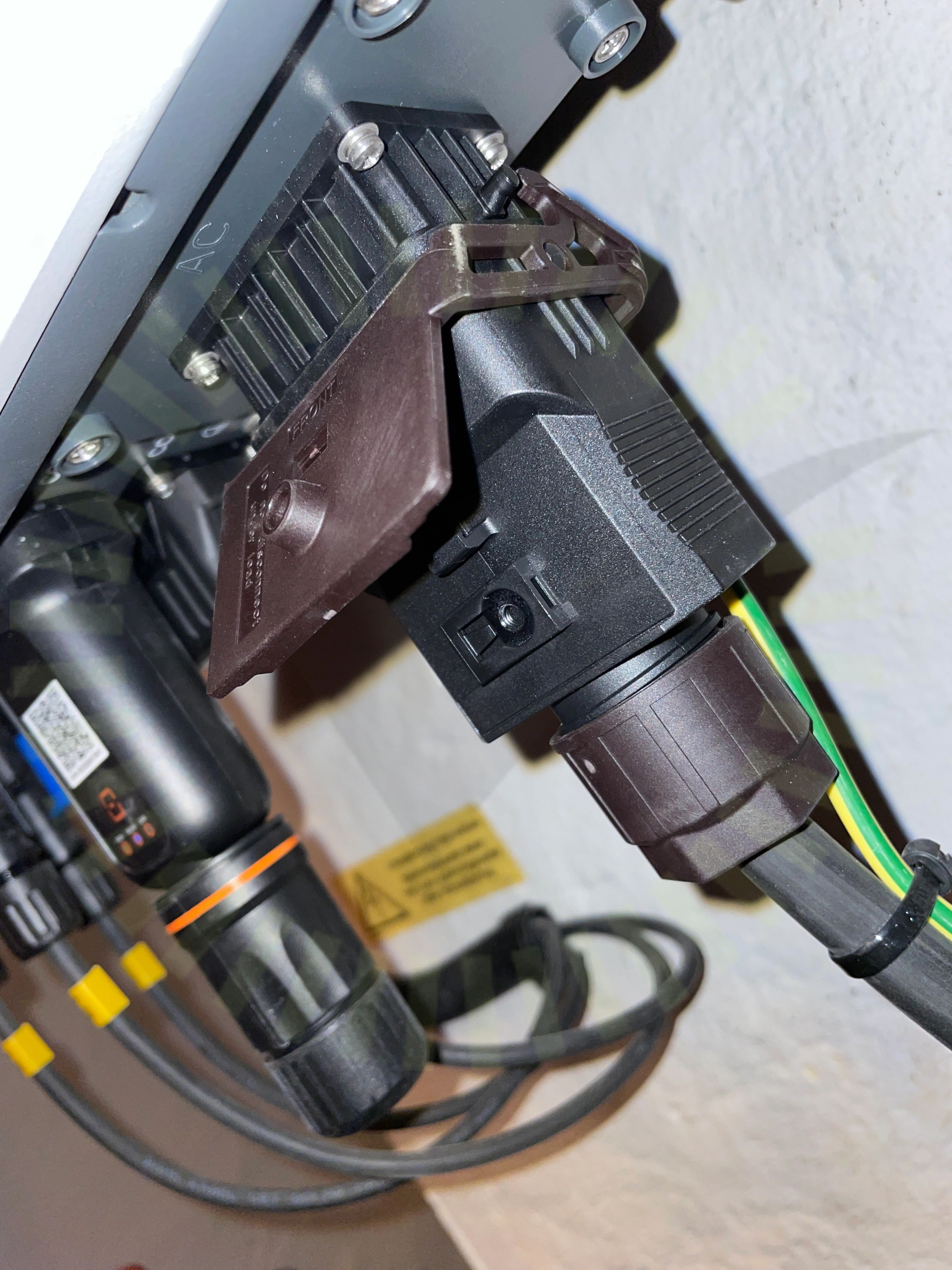

5.3 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

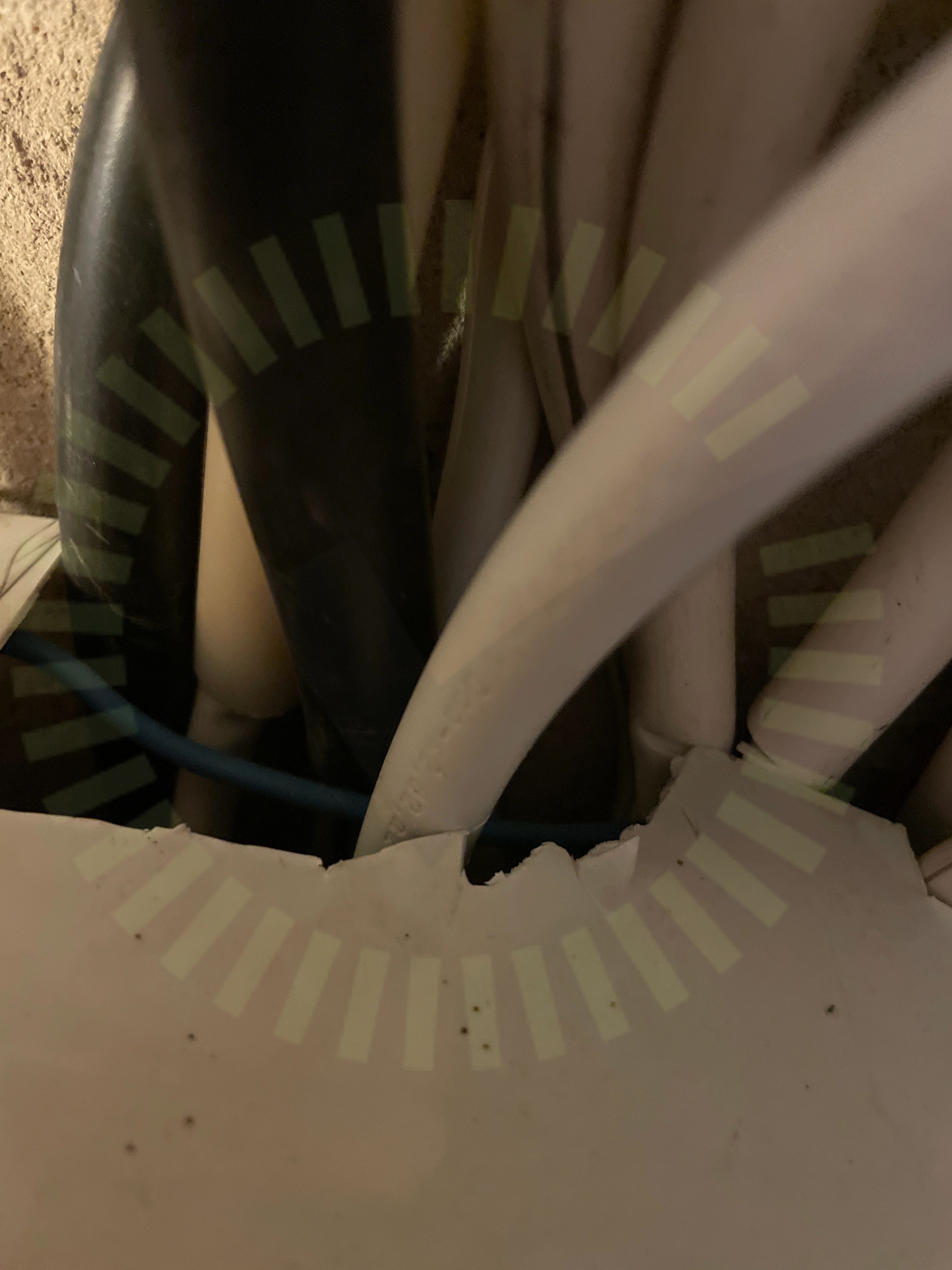

5.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

35/40

AC kablage förläggningAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
